Projekt instalacji zimnej wody, ciepłej wody użytkowej i cyrkulacji dla dwóch pionów łazienek w Zespole Szkół Nr 2 w Pszczynie

Transkrypt

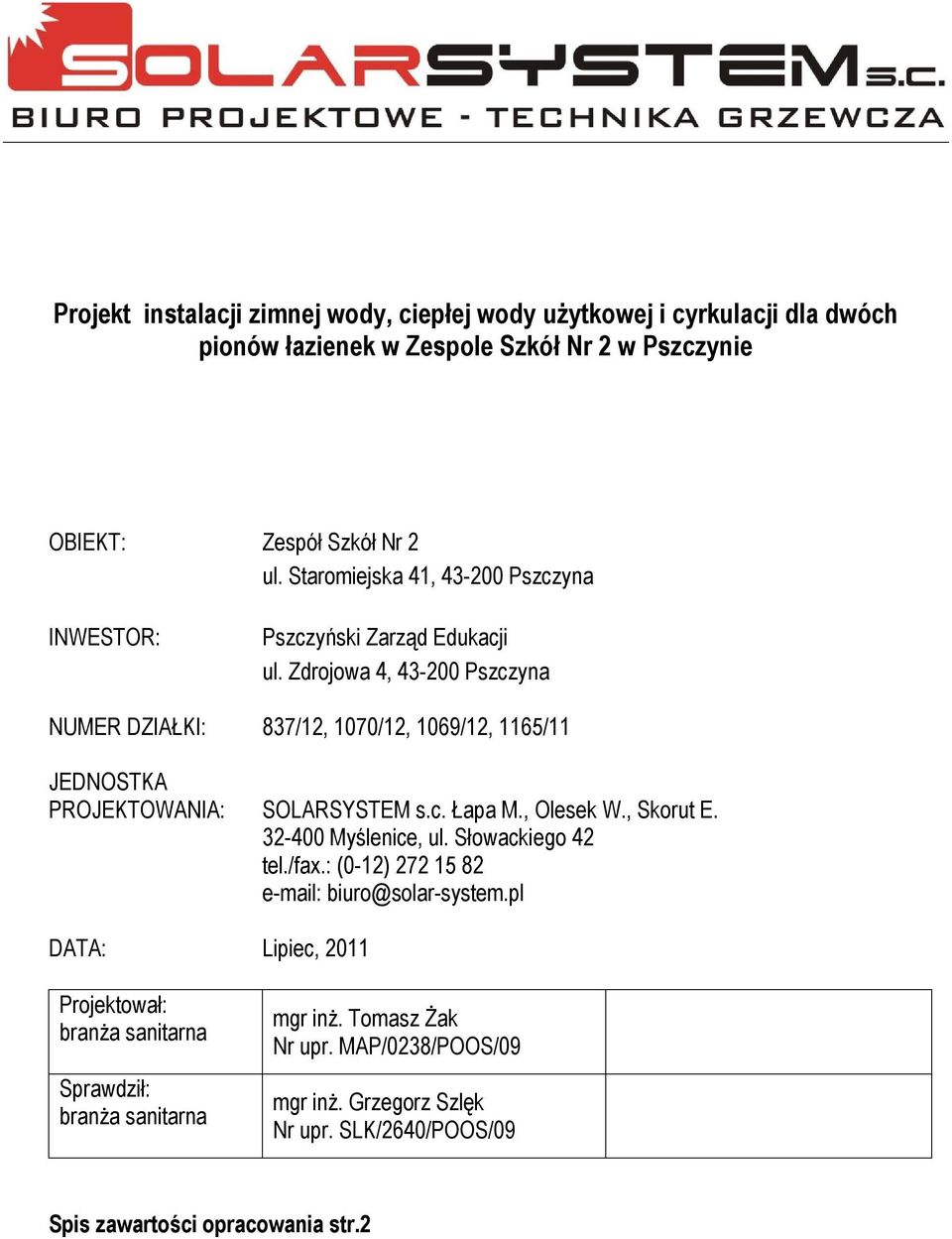

1 Projekt instalacji zimnej wody, ciepłej wody użytkowej i cyrkulacji dla dwóch pionów łazienek w Zespole Szkół Nr 2 w Pszczynie OBIEKT: Zespół Szkół Nr 2 ul. Staromiejska 41, Pszczyna INWESTOR: Pszczyński Zarząd Edukacji ul. Zdrojowa 4, Pszczyna NUMER DZIAŁKI: 837/12, 1070/12, 1069/12, 1165/11 JEDNOSTKA PROJEKTOWANIA: SOLARSYSTEM s.c. Łapa M., Olesek W., Skorut E Myślenice, ul. Słowackiego 42 tel./fax.: (0-12) biuro@solar-system.pl DATA: Lipiec, 2011 Projektował: branża sanitarna Sprawdził: branża sanitarna mgr inż. Tomasz Żak Nr upr. MAP/0238/POOS/09 mgr inż. Grzegorz Szlęk Nr upr. SLK/2640/POOS/09 Spis zawartości opracowania str.2

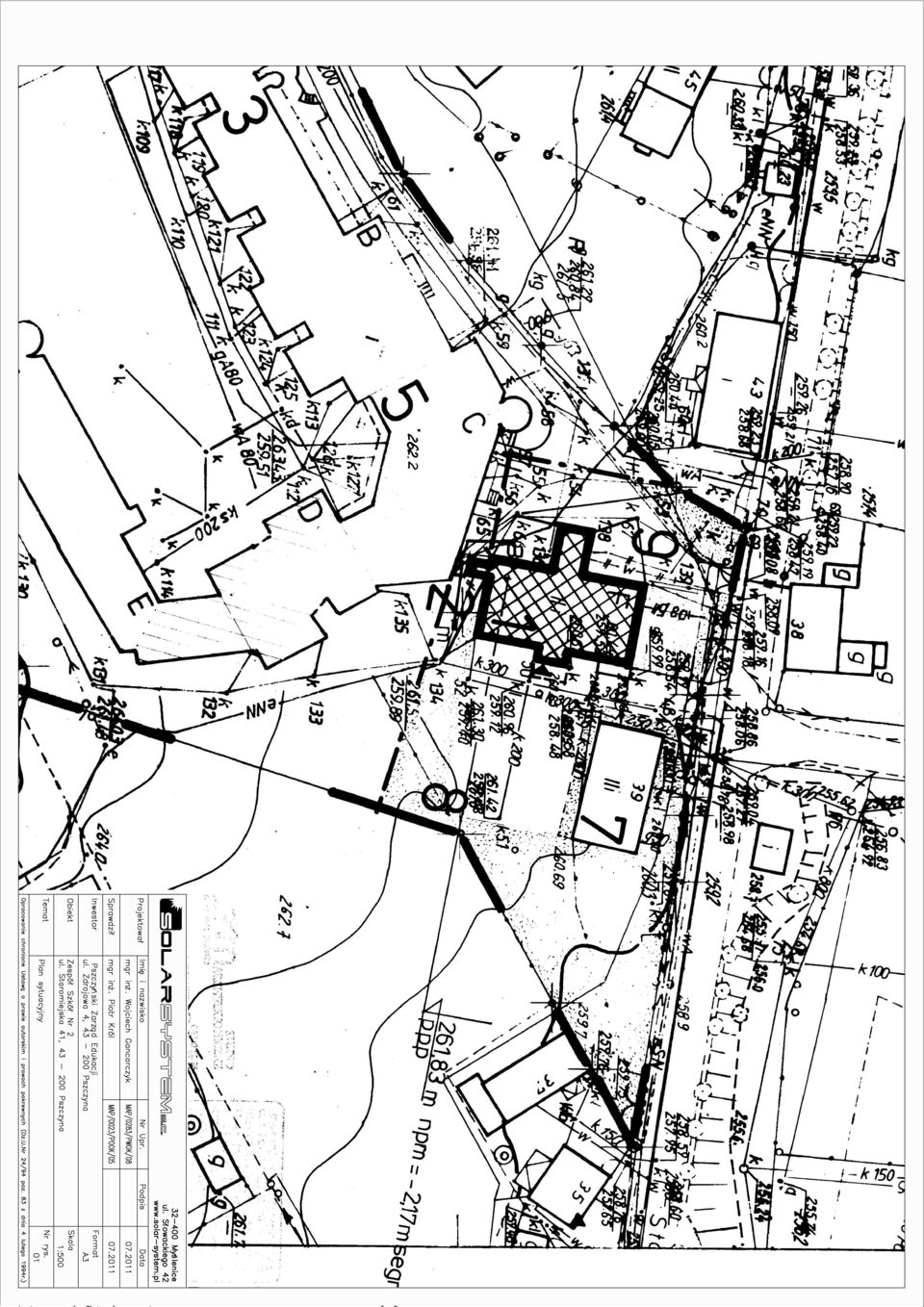

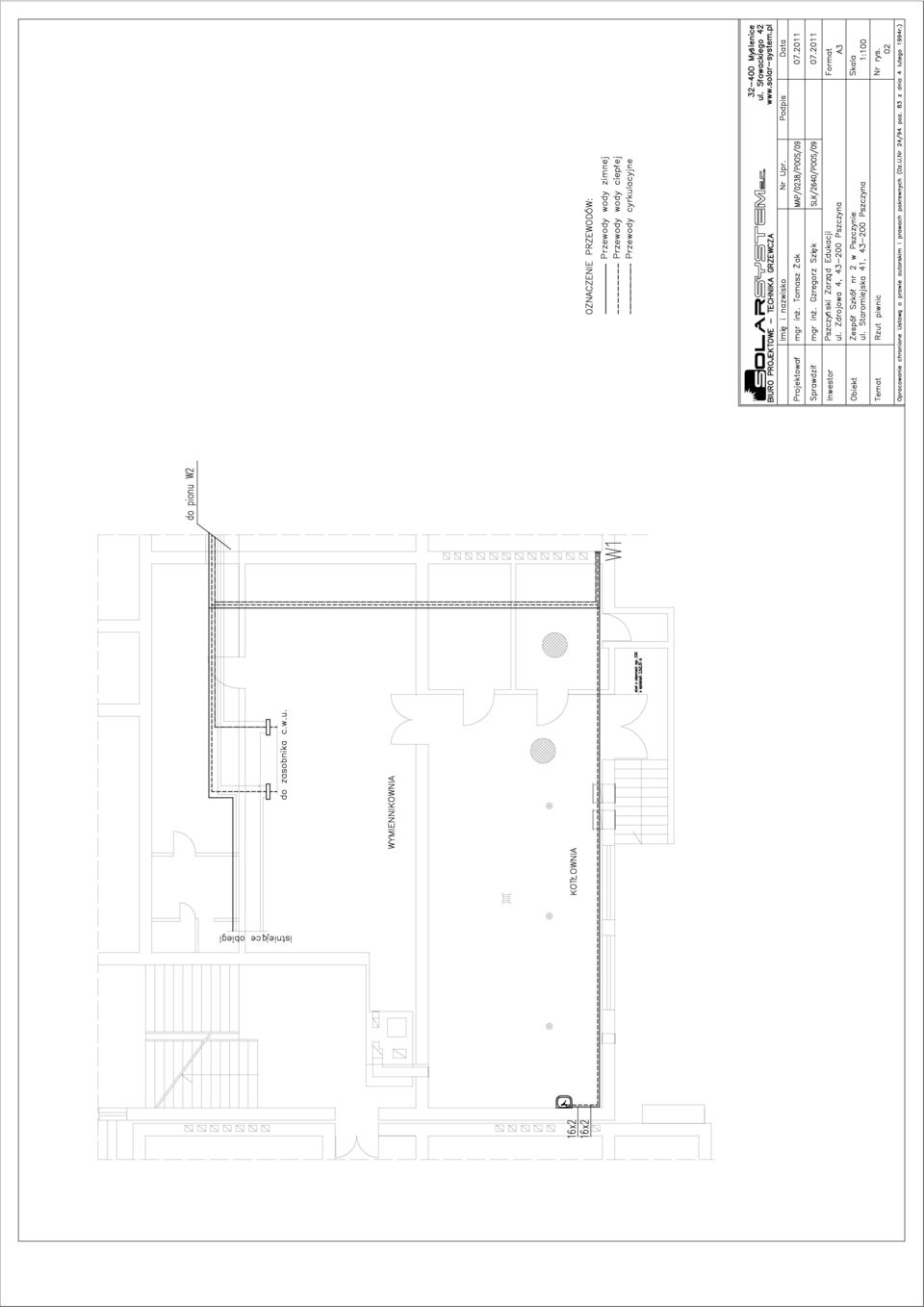

2 ZAWARTOŚĆ OPRACOWANIA: A. Część opisowa str Opis techniczny str. 4-9 B. Załączniki str Uprawnienia projektowe str Oświadczenia projektantów str C. Część rysunkowa str. 18 Rys Plan sytuacyjny Rys. 02 Rzut piwnic instalacja wodociągowa Rys Rzut parteru pion 1 Rys Rzut I p. pion 1 Rys Rzut parteru pion 2 Rys Rzut I p. pion 2 Rys Rzut II p. pion 2 Rys Rozwinięcie instalacji wodociągowej 2

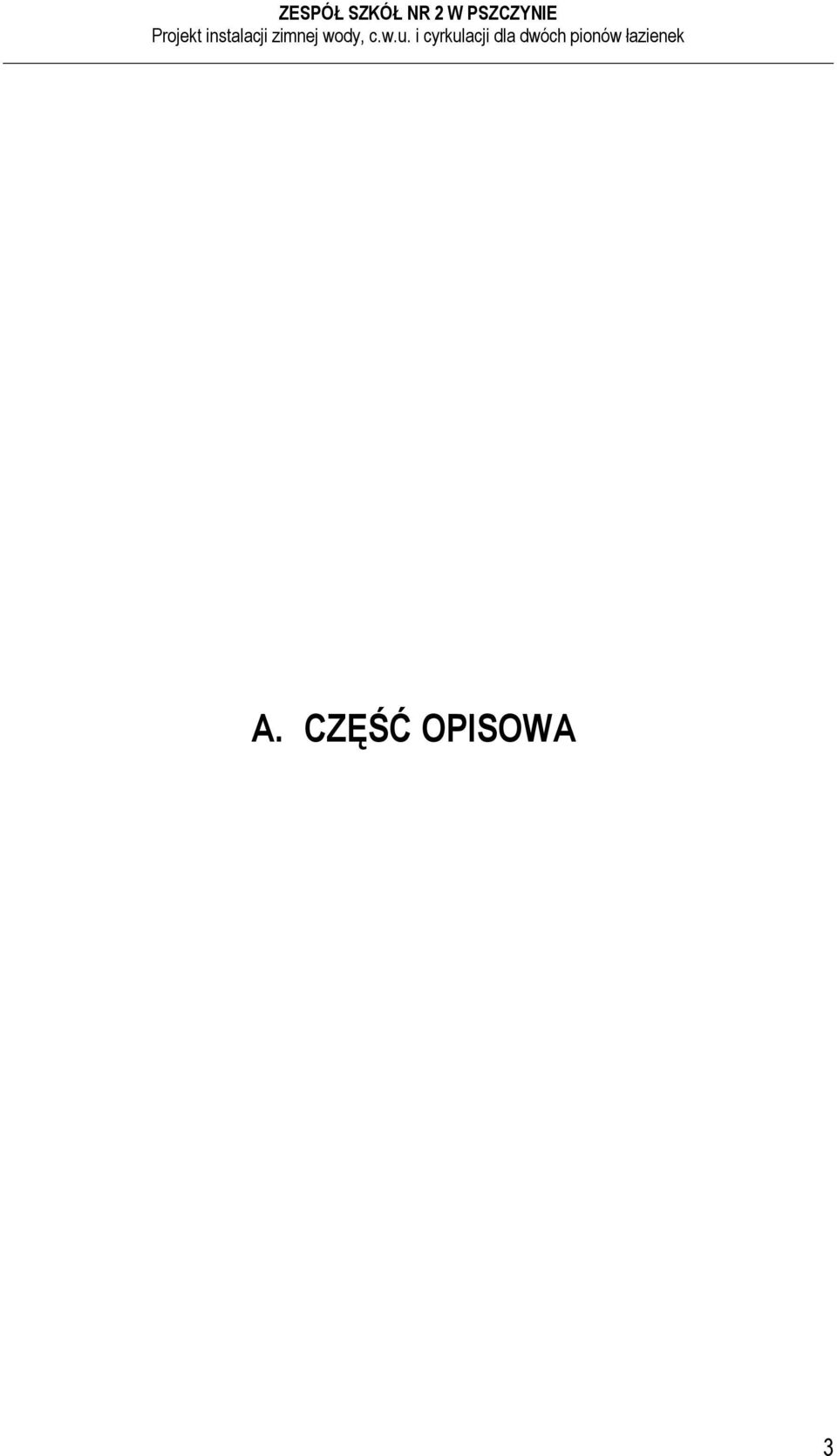

3 A. CZĘŚĆ OPISOWA 3

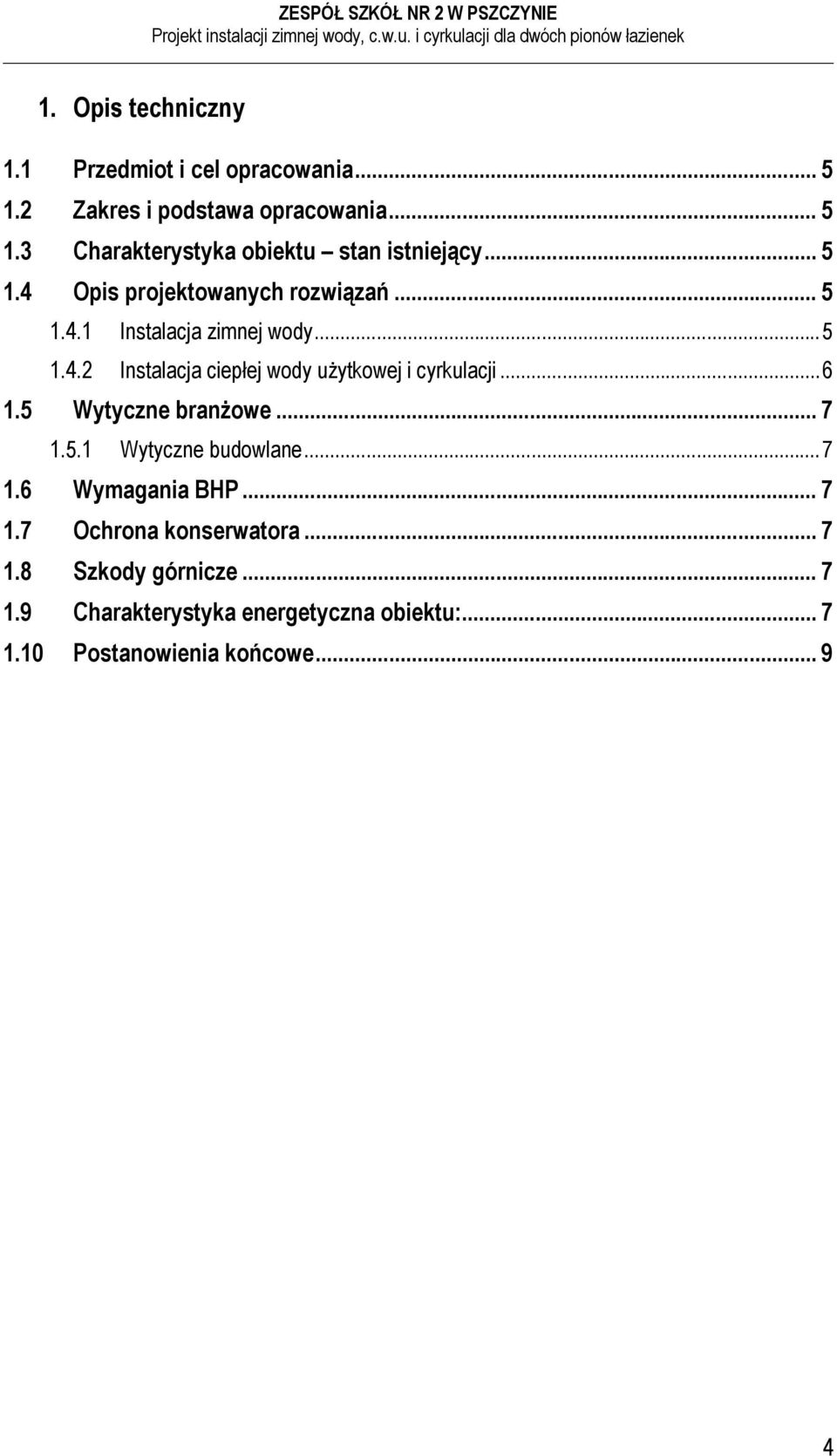

4 1. Opis techniczny 1.1 Przedmiot i cel opracowania Zakres i podstawa opracowania Charakterystyka obiektu stan istniejący Opis projektowanych rozwiązań Instalacja zimnej wody Instalacja ciepłej wody użytkowej i cyrkulacji Wytyczne branżowe Wytyczne budowlane Wymagania BHP Ochrona konserwatora Szkody górnicze Charakterystyka energetyczna obiektu: Postanowienia końcowe

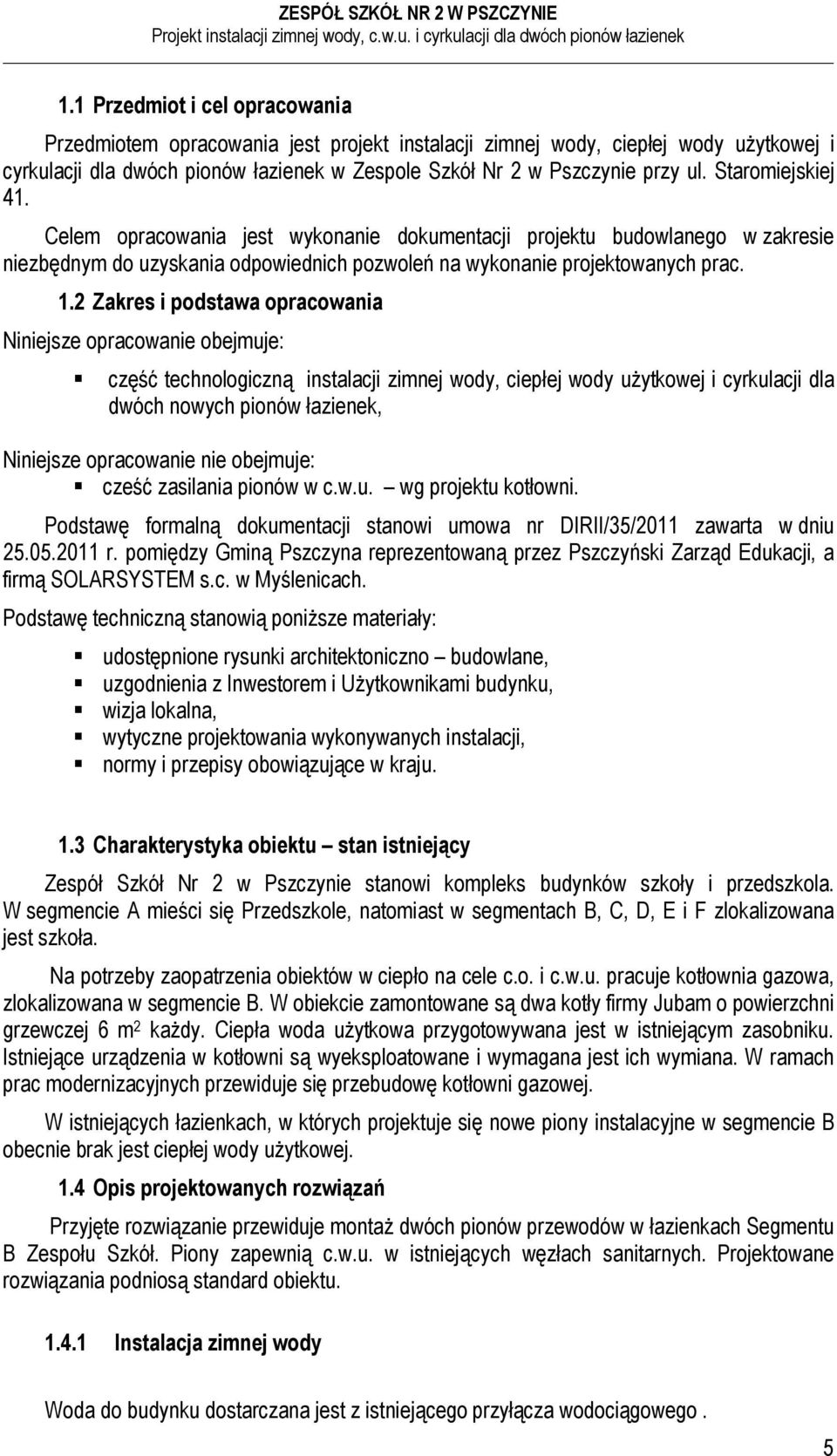

5 1.1 Przedmiot i cel opracowania Przedmiotem opracowania jest projekt instalacji zimnej wody, ciepłej wody użytkowej i cyrkulacji dla dwóch pionów łazienek w Zespole Szkół Nr 2 w Pszczynie przy ul. Staromiejskiej 41. Celem opracowania jest wykonanie dokumentacji projektu budowlanego w zakresie niezbędnym do uzyskania odpowiednich pozwoleń na wykonanie projektowanych prac. 1.2 Zakres i podstawa opracowania Niniejsze opracowanie obejmuje: część technologiczną instalacji zimnej wody, ciepłej wody użytkowej i cyrkulacji dla dwóch nowych pionów łazienek, Niniejsze opracowanie nie obejmuje: cześć zasilania pionów w c.w.u. wg projektu kotłowni. Podstawę formalną dokumentacji stanowi umowa nr DIRII/35/2011 zawarta w dniu r. pomiędzy Gminą Pszczyna reprezentowaną przez Pszczyński Zarząd Edukacji, a firmą SOLARSYSTEM s.c. w Myślenicach. Podstawę techniczną stanowią poniższe materiały: udostępnione rysunki architektoniczno budowlane, uzgodnienia z Inwestorem i Użytkownikami budynku, wizja lokalna, wytyczne projektowania wykonywanych instalacji, normy i przepisy obowiązujące w kraju. 1.3 Charakterystyka obiektu stan istniejący Zespół Szkół Nr 2 w Pszczynie stanowi kompleks budynków szkoły i przedszkola. W segmencie A mieści się Przedszkole, natomiast w segmentach B, C, D, E i F zlokalizowana jest szkoła. Na potrzeby zaopatrzenia obiektów w ciepło na cele c.o. i c.w.u. pracuje kotłownia gazowa, zlokalizowana w segmencie B. W obiekcie zamontowane są dwa kotły firmy Jubam o powierzchni grzewczej 6 m 2 każdy. Ciepła woda użytkowa przygotowywana jest w istniejącym zasobniku. Istniejące urządzenia w kotłowni są wyeksploatowane i wymagana jest ich wymiana. W ramach prac modernizacyjnych przewiduje się przebudowę kotłowni gazowej. W istniejących łazienkach, w których projektuje się nowe piony instalacyjne w segmencie B obecnie brak jest ciepłej wody użytkowej. 1.4 Opis projektowanych rozwiązań Przyjęte rozwiązanie przewiduje montaż dwóch pionów przewodów w łazienkach Segmentu B Zespołu Szkół. Piony zapewnią c.w.u. w istniejących węzłach sanitarnych. Projektowane rozwiązania podniosą standard obiektu Instalacja zimnej wody Woda do budynku dostarczana jest z istniejącego przyłącza wodociągowego. 5

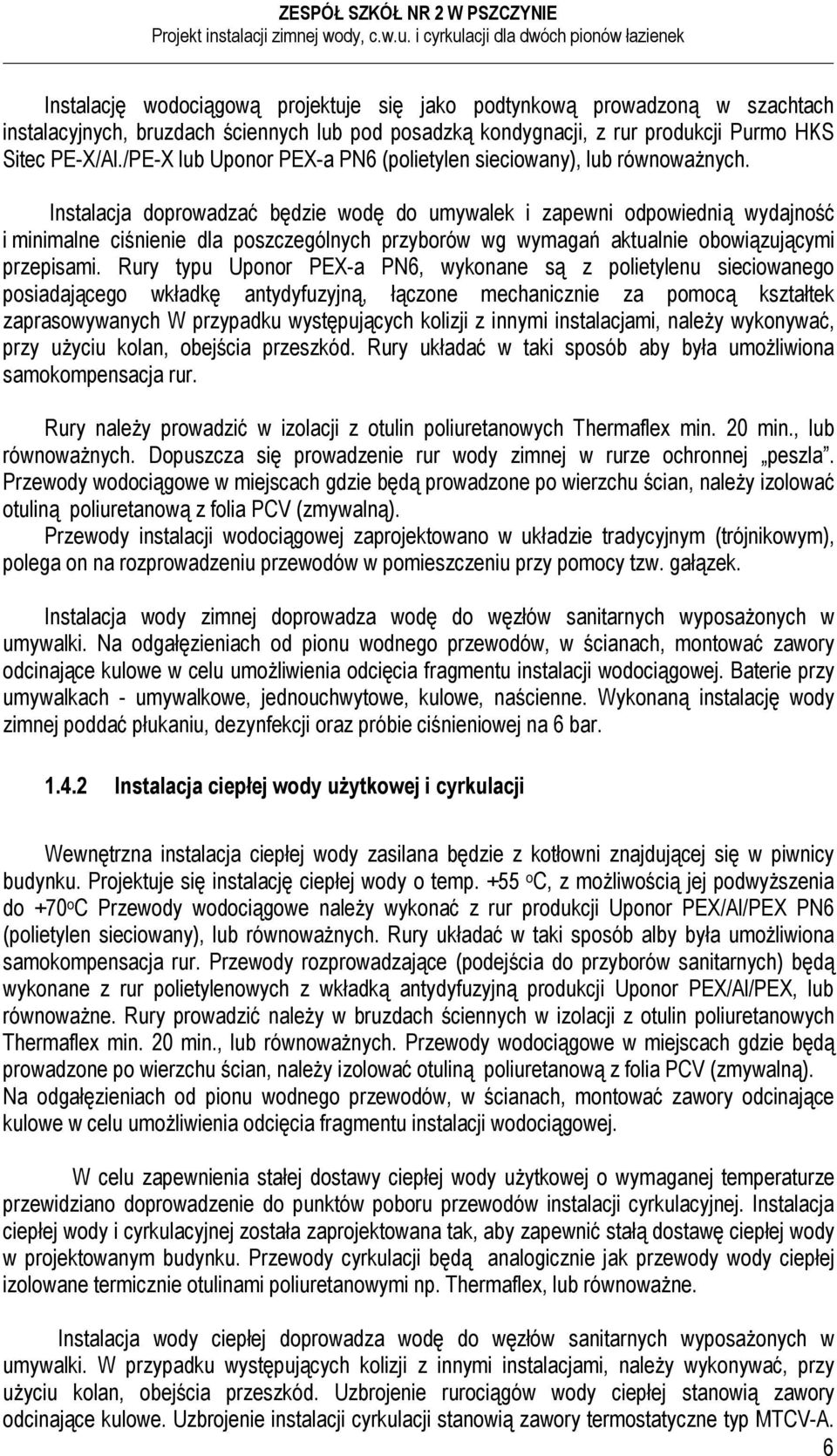

6 Instalację wodociągową projektuje się jako podtynkową prowadzoną w szachtach instalacyjnych, bruzdach ściennych lub pod posadzką kondygnacji, z rur produkcji Purmo HKS Sitec PE-X/Al./PE-X lub Uponor PEX-a PN6 (polietylen sieciowany), lub równoważnych. Instalacja doprowadzać będzie wodę do umywalek i zapewni odpowiednią wydajność i minimalne ciśnienie dla poszczególnych przyborów wg wymagań aktualnie obowiązującymi przepisami. Rury typu Uponor PEX-a PN6, wykonane są z polietylenu sieciowanego posiadającego wkładkę antydyfuzyjną, łączone mechanicznie za pomocą kształtek zaprasowywanych W przypadku występujących kolizji z innymi instalacjami, należy wykonywać, przy użyciu kolan, obejścia przeszkód. Rury układać w taki sposób aby była umożliwiona samokompensacja rur. Rury należy prowadzić w izolacji z otulin poliuretanowych Thermaflex min. 20 min., lub równoważnych. Dopuszcza się prowadzenie rur wody zimnej w rurze ochronnej peszla. Przewody wodociągowe w miejscach gdzie będą prowadzone po wierzchu ścian, należy izolować otuliną poliuretanową z folia PCV (zmywalną). Przewody instalacji wodociągowej zaprojektowano w układzie tradycyjnym (trójnikowym), polega on na rozprowadzeniu przewodów w pomieszczeniu przy pomocy tzw. gałązek. Instalacja wody zimnej doprowadza wodę do węzłów sanitarnych wyposażonych w umywalki. Na odgałęzieniach od pionu wodnego przewodów, w ścianach, montować zawory odcinające kulowe w celu umożliwienia odcięcia fragmentu instalacji wodociągowej. Baterie przy umywalkach - umywalkowe, jednouchwytowe, kulowe, naścienne. Wykonaną instalację wody zimnej poddać płukaniu, dezynfekcji oraz próbie ciśnieniowej na 6 bar Instalacja ciepłej wody użytkowej i cyrkulacji Wewnętrzna instalacja ciepłej wody zasilana będzie z kotłowni znajdującej się w piwnicy budynku. Projektuje się instalację ciepłej wody o temp. +55 o C, z możliwością jej podwyższenia do +70 o C Przewody wodociągowe należy wykonać z rur produkcji Uponor PEX/Al/PEX PN6 (polietylen sieciowany), lub równoważnych. Rury układać w taki sposób alby była umożliwiona samokompensacja rur. Przewody rozprowadzające (podejścia do przyborów sanitarnych) będą wykonane z rur polietylenowych z wkładką antydyfuzyjną produkcji Uponor PEX/Al/PEX, lub równoważne. Rury prowadzić należy w bruzdach ściennych w izolacji z otulin poliuretanowych Thermaflex min. 20 min., lub równoważnych. Przewody wodociągowe w miejscach gdzie będą prowadzone po wierzchu ścian, należy izolować otuliną poliuretanową z folia PCV (zmywalną). Na odgałęzieniach od pionu wodnego przewodów, w ścianach, montować zawory odcinające kulowe w celu umożliwienia odcięcia fragmentu instalacji wodociągowej. W celu zapewnienia stałej dostawy ciepłej wody użytkowej o wymaganej temperaturze przewidziano doprowadzenie do punktów poboru przewodów instalacji cyrkulacyjnej. Instalacja ciepłej wody i cyrkulacyjnej została zaprojektowana tak, aby zapewnić stałą dostawę ciepłej wody w projektowanym budynku. Przewody cyrkulacji będą analogicznie jak przewody wody ciepłej izolowane termicznie otulinami poliuretanowymi np. Thermaflex, lub równoważne. Instalacja wody ciepłej doprowadza wodę do węzłów sanitarnych wyposażonych w umywalki. W przypadku występujących kolizji z innymi instalacjami, należy wykonywać, przy użyciu kolan, obejścia przeszkód. Uzbrojenie rurociągów wody ciepłej stanowią zawory odcinające kulowe. Uzbrojenie instalacji cyrkulacji stanowią zawory termostatyczne typ MTCV-A. 6

7 Baterie przy umywalkach - umywalkowe, jednouchwytowe, kulowe, naścienne. Wykonaną instalację ciepłej wody należy poddać płukaniu, dezynfekcji oraz próbie hydraulicznej. Ciśnienie próbne winno wynosić 6 bar. 1.5 Wytyczne branżowe Wytyczne budowlane W ramach prac montażowych należy przewidzieć odcięcie istniejącej przewodu zimnej wody w umywalkach, należy zwrócić uwagę na podpięte toalety do istniejącej instalacji zimnej wody. Po wykonaniu robót instalacyjnych należy uzupełnić wszystkie miejsca przebić oraz wypłytkować łazienki w miejscach prowadzenia przewodów. 1.6 Wymagania BHP Urządzenia techniczne powinny spełniać wymagania bezpieczeństwa i higieny pracy przez cały okres ich użytkowania. Montaż i eksploatacja urządzeń powinny odbywać się przy zachowaniu wymagań bezpieczeństwa i higieny pracy, uwzględniając instrukcje zawarte w Dokumentacji Techniczno Ruchowej. Miejsce, sposób zainstalowania i użytkowania urządzeń powinny zapewniać dostateczną przestrzeń umożliwiającą swobodny dostęp i obsługę. 1.7 Ochrona konserwatora Teren na którym planuje się wykonać projektowany system solarny nie podlega ochronie konserwatorskiej na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 1.8 Szkody górnicze Budynek objęty opracowaniem nie leży na terenie występowania szkód górniczych. Zakres prac nie wymaga zabezpieczenia na szkody górnicze. 1.9 Charakterystyka energetyczna obiektu: Charakterystyka energetyczna zgodnie z Rozporządzeniem Ministra Infrastruktury z dn r. Zmieniającego Rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego. Ad. Pkt. 9 a) bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje energii, stanowiących jego stałe wyposażenie budowlano-instalacyjne, z wydzieleniem mocy urządzeń służących do celów technologicznych związanych z przeznaczeniem budynku poza zakresem projektu, bez zmian w stosunku do stanu istniejącego. b) w przypadku budynku wyposażonego w instalacje ogrzewcze, wentylacyjne, klimatyzacyjne lub chłodnicze właściwości cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród przezroczystych innych poza zakresem projektu, bez zmian w stosunku do stanu istniejącego 7

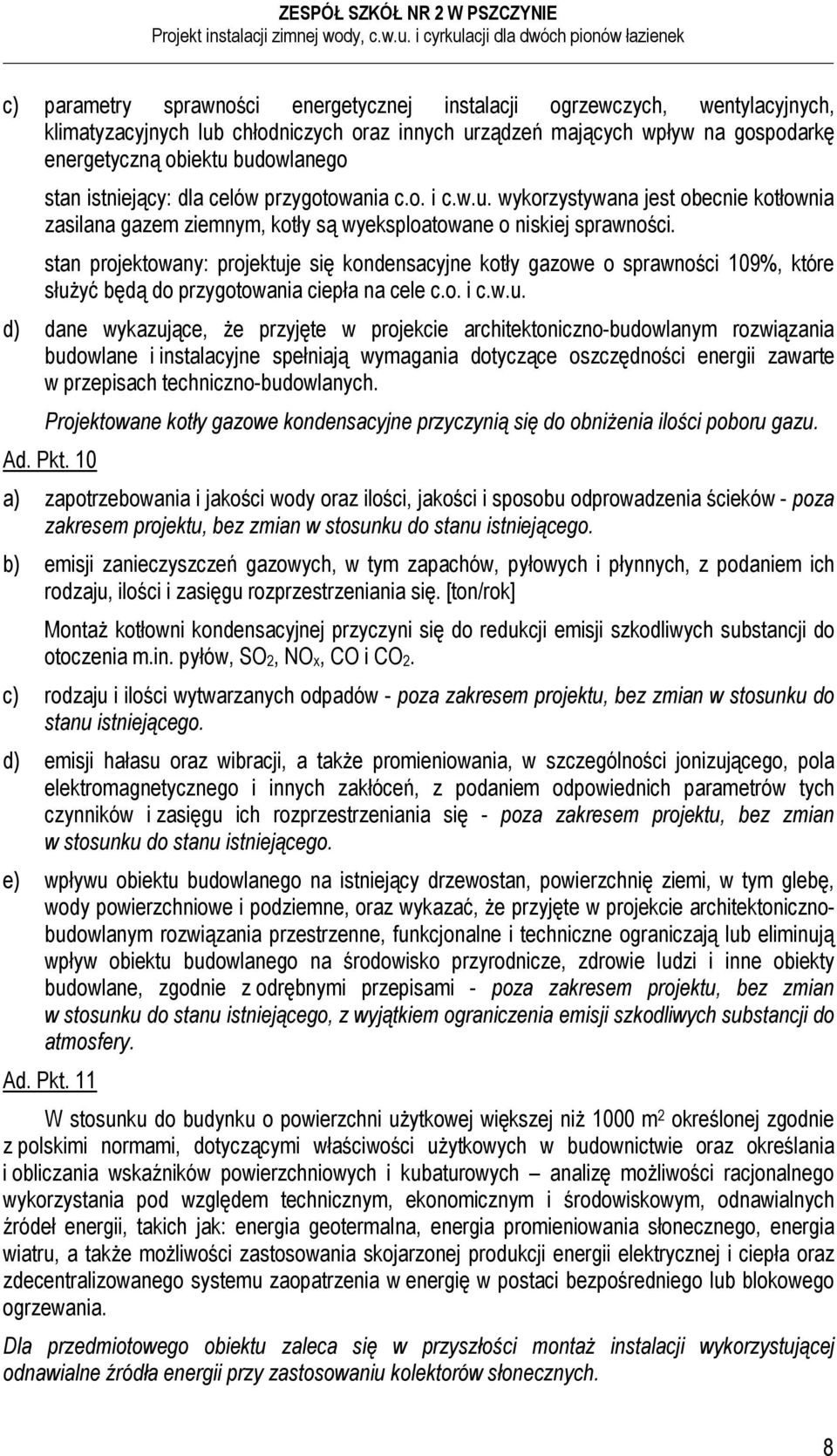

8 c) parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń mających wpływ na gospodarkę energetyczną obiektu budowlanego stan istniejący: dla celów przygotowania c.o. i c.w.u. wykorzystywana jest obecnie kotłownia zasilana gazem ziemnym, kotły są wyeksploatowane o niskiej sprawności. stan projektowany: projektuje się kondensacyjne kotły gazowe o sprawności 109%, które służyć będą do przygotowania ciepła na cele c.o. i c.w.u. d) dane wykazujące, że przyjęte w projekcie architektoniczno-budowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno-budowlanych. Projektowane kotły gazowe kondensacyjne przyczynią się do obniżenia ilości poboru gazu. Ad. Pkt. 10 a) zapotrzebowania i jakości wody oraz ilości, jakości i sposobu odprowadzenia ścieków - poza zakresem projektu, bez zmian w stosunku do stanu istniejącego. b) emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się. [ton/rok] Montaż kotłowni kondensacyjnej przyczyni się do redukcji emisji szkodliwych substancji do otoczenia m.in. pyłów, SO2, NOx, CO i CO2. c) rodzaju i ilości wytwarzanych odpadów - poza zakresem projektu, bez zmian w stosunku do stanu istniejącego. d) emisji hałasu oraz wibracji, a także promieniowania, w szczególności jonizującego, pola elektromagnetycznego i innych zakłóceń, z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprzestrzeniania się - poza zakresem projektu, bez zmian w stosunku do stanu istniejącego. e) wpływu obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne, oraz wykazać, że przyjęte w projekcie architektonicznobudowlanym rozwiązania przestrzenne, funkcjonalne i techniczne ograniczają lub eliminują wpływ obiektu budowlanego na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami - poza zakresem projektu, bez zmian w stosunku do stanu istniejącego, z wyjątkiem ograniczenia emisji szkodliwych substancji do atmosfery. Ad. Pkt. 11 W stosunku do budynku o powierzchni użytkowej większej niż 1000 m 2 określonej zgodnie z polskimi normami, dotyczącymi właściwości użytkowych w budownictwie oraz określania i obliczania wskaźników powierzchniowych i kubaturowych analizę możliwości racjonalnego wykorzystania pod względem technicznym, ekonomicznym i środowiskowym, odnawialnych źródeł energii, takich jak: energia geotermalna, energia promieniowania słonecznego, energia wiatru, a także możliwości zastosowania skojarzonej produkcji energii elektrycznej i ciepła oraz zdecentralizowanego systemu zaopatrzenia w energię w postaci bezpośredniego lub blokowego ogrzewania. Dla przedmiotowego obiektu zaleca się w przyszłości montaż instalacji wykorzystującej odnawialne źródła energii przy zastosowaniu kolektorów słonecznych. 8

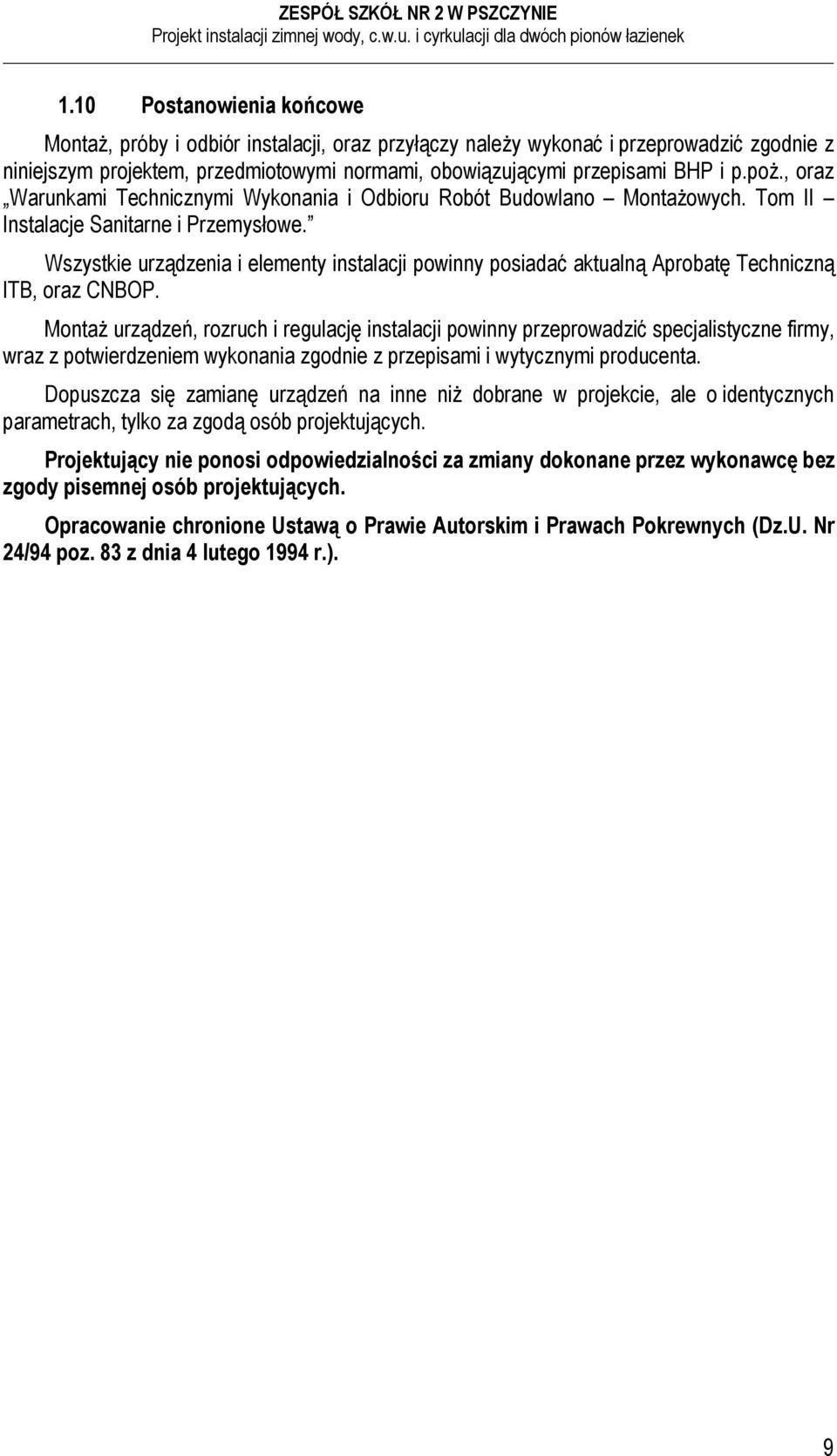

9 1.10 Postanowienia końcowe Montaż, próby i odbiór instalacji, oraz przyłączy należy wykonać i przeprowadzić zgodnie z niniejszym projektem, przedmiotowymi normami, obowiązującymi przepisami BHP i p.poż., oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. Wszystkie urządzenia i elementy instalacji powinny posiadać aktualną Aprobatę Techniczną ITB, oraz CNBOP. Montaż urządzeń, rozruch i regulację instalacji powinny przeprowadzić specjalistyczne firmy, wraz z potwierdzeniem wykonania zgodnie z przepisami i wytycznymi producenta. Dopuszcza się zamianę urządzeń na inne niż dobrane w projekcie, ale o identycznych parametrach, tylko za zgodą osób projektujących. Projektujący nie ponosi odpowiedzialności za zmiany dokonane przez wykonawcę bez zgody pisemnej osób projektujących. Opracowanie chronione Ustawą o Prawie Autorskim i Prawach Pokrewnych (Dz.U. Nr 24/94 poz. 83 z dnia 4 lutego 1994 r.). 9

10 B. ZAŁĄCZNIKI 10

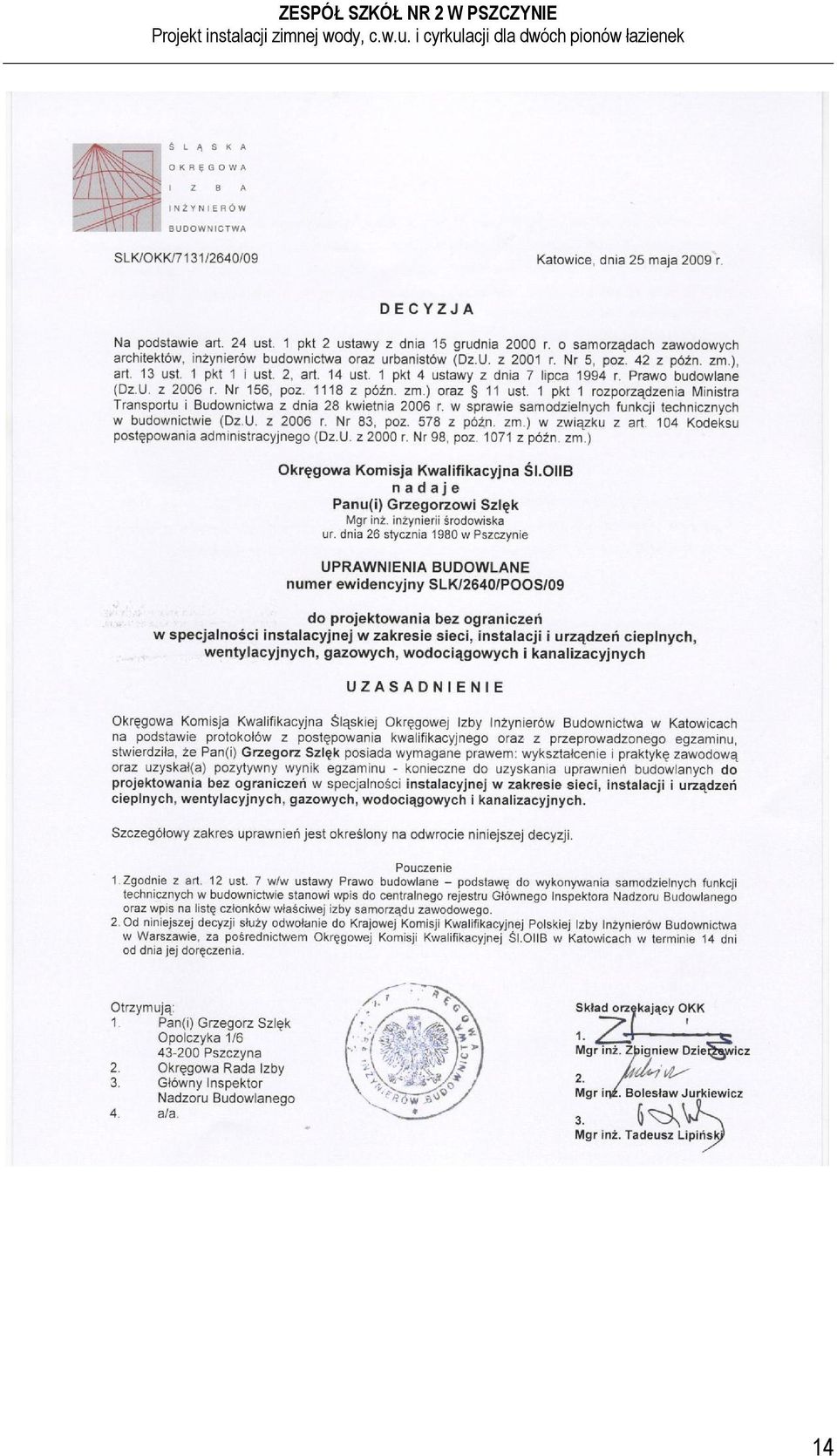

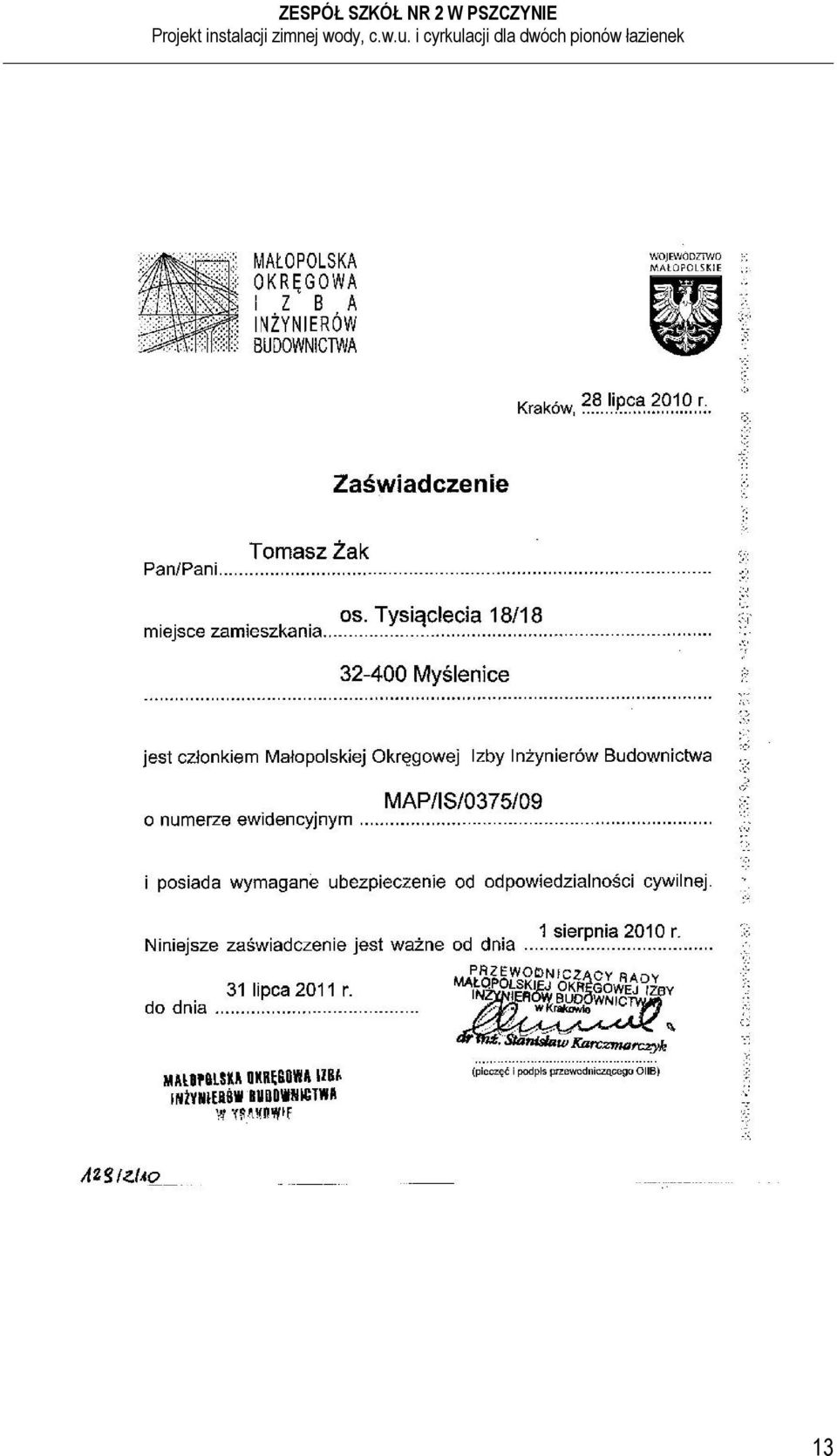

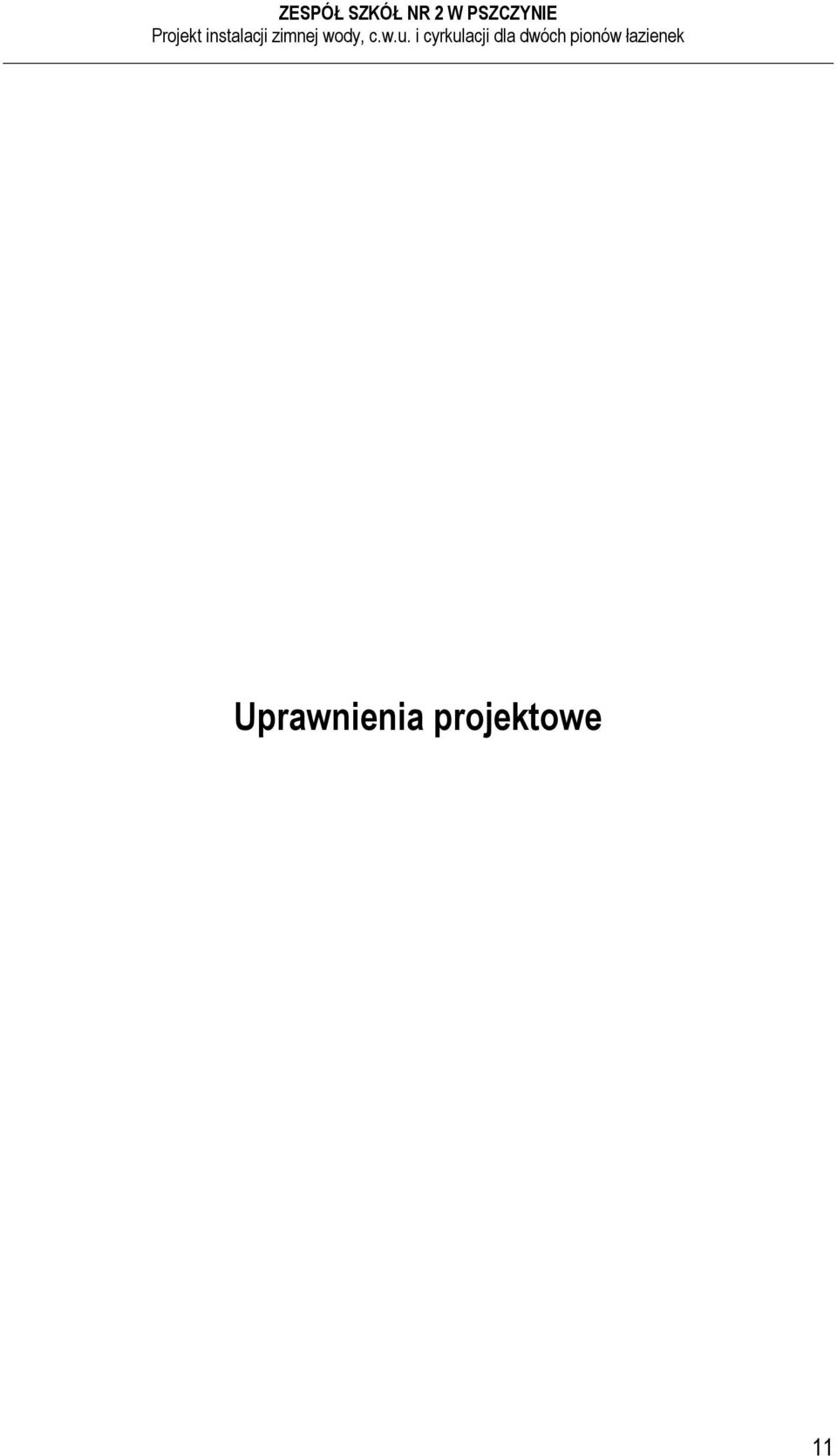

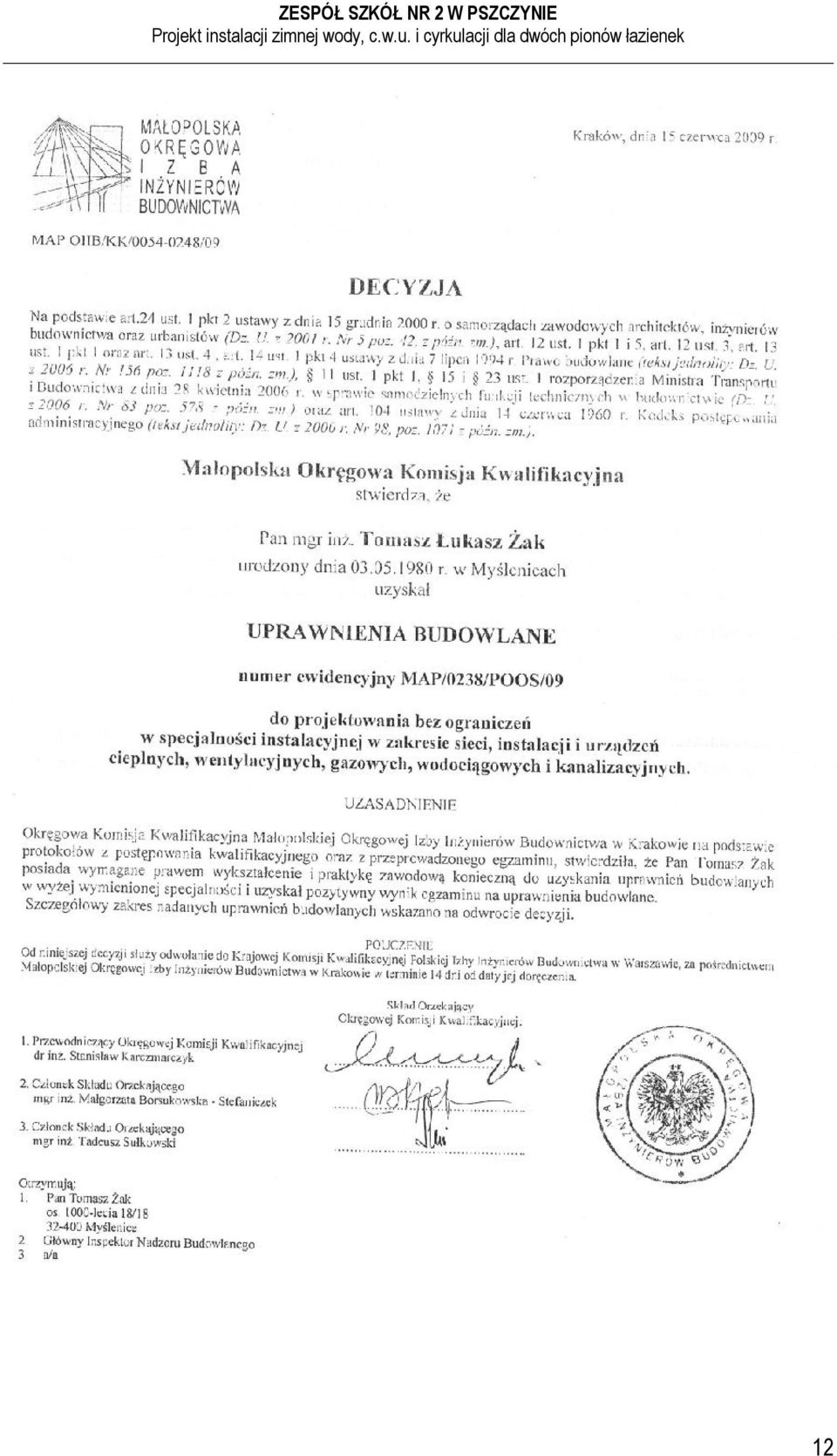

11 Uprawnienia projektowe 11

12 12

13 13

14 14

15 15

16 Oświadczenia projektantów 16

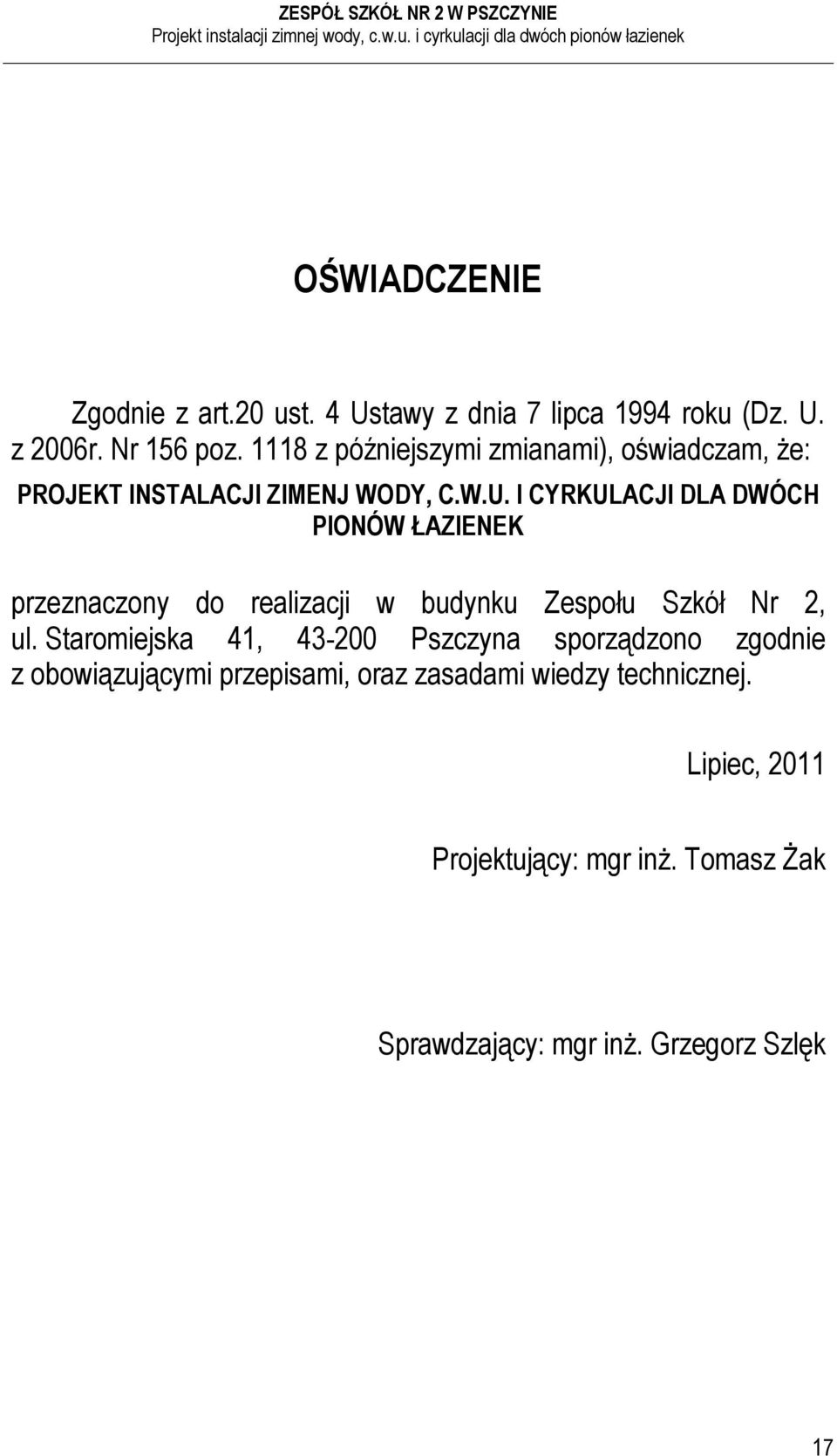

17 OŚWIADCZENIE Zgodnie z art.20 ust. 4 Ustawy z dnia 7 lipca 1994 roku (Dz. U. z 2006r. Nr 156 poz z późniejszymi zmianami), oświadczam, że: PROJEKT INSTALACJI ZIMENJ WODY, C.W.U. I CYRKULACJI DLA DWÓCH PIONÓW ŁAZIENEK przeznaczony do realizacji w budynku Zespołu Szkół Nr 2, ul. Staromiejska 41, Pszczyna sporządzono zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. Lipiec, 2011 Projektujący: mgr inż. Tomasz Żak Sprawdzający: mgr inż. Grzegorz Szlęk 17

18 C. CZĘŚĆ RYSUNKOWA 18

19

20

21

22

23

24

25

26
