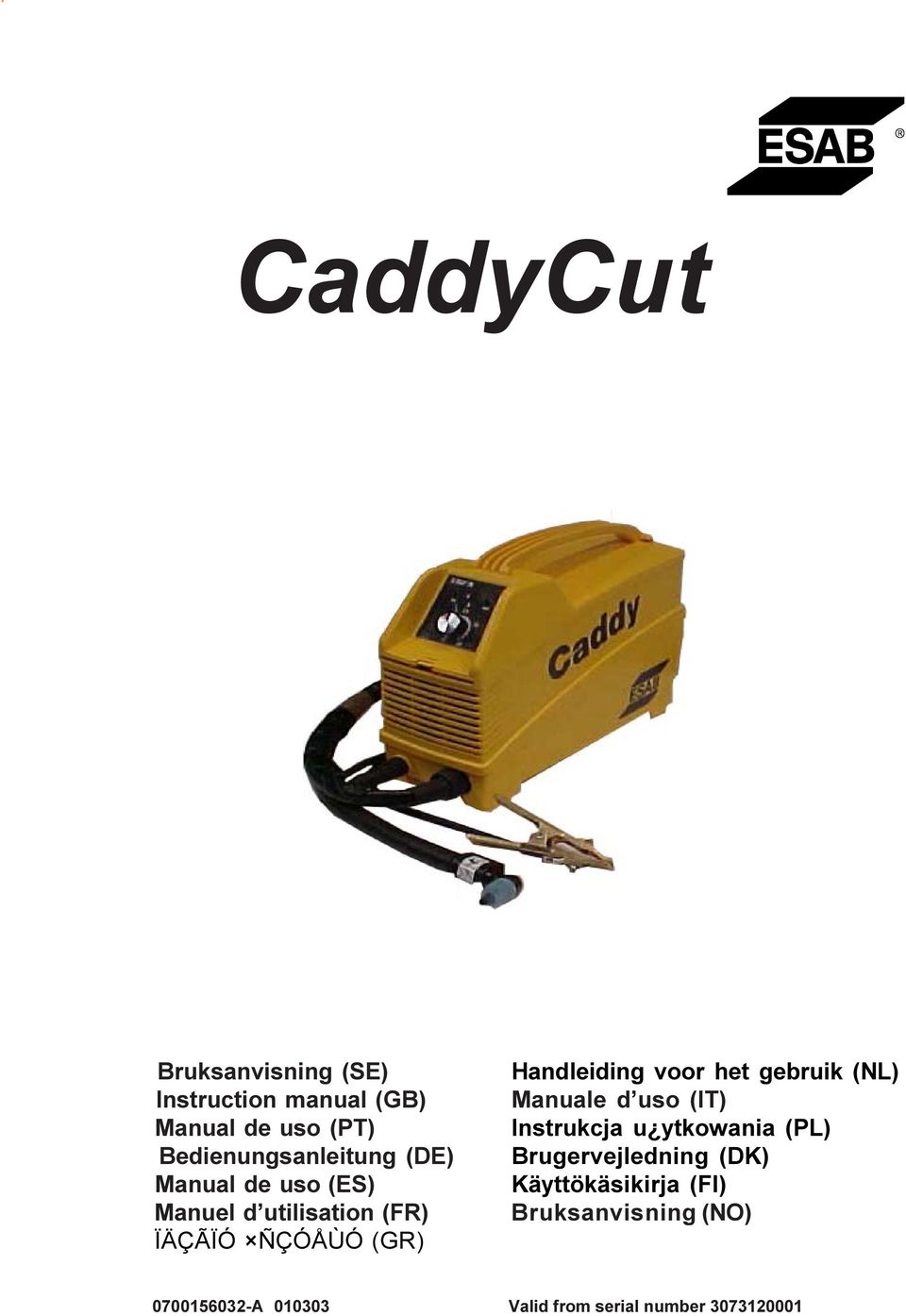

1 CaddyCut Bruksanvisning (SE) Instruction manual (GB) Manual de uso (PT) Bedienungsanleitung (DE) Manual de uso (ES) Manuel d utilisation (FR) ÏÄÇÃÏÓ ÑÇÓÅÙÓ (GR) Handleiding voor het gebruik (NL) Manuale d uso (IT) Instrukcja u ytkowania (PL) Brugervejledning (DK) Käyttökäsikirja (FI) Bruksanvisning (NO) A Valid from serial number
2 inwertor z urz¹dzeniami do ciêcia plazmowego SPISTREŒCI 1 Dyrektywa Bezpieczeñstwo Wprowadzenie Urz¹dzenia Dane techniczne Instalacja Pod³¹czenie do sieci elektrycznej i sto³u obróbki U ytkowanie Tablica czo³owa sterowañ Palnik PT 31 i czêœci zu ywaj¹ce siê XT Ciêcie palnikiem PT 31 XL Czêsto wystêpuj¹ce problemy podczas ciêcia Konserwacja Kontrole i czyszczenie Usterki i naprawy Instrukcja usterek i napraw Kolejnoœæ czynnoœci Jak zaopatrzyæ siê w czêœci zamienne Fotografia szczegó³ów Lista czêœci zamiennych Akcesoria...18 Schemat blokowy

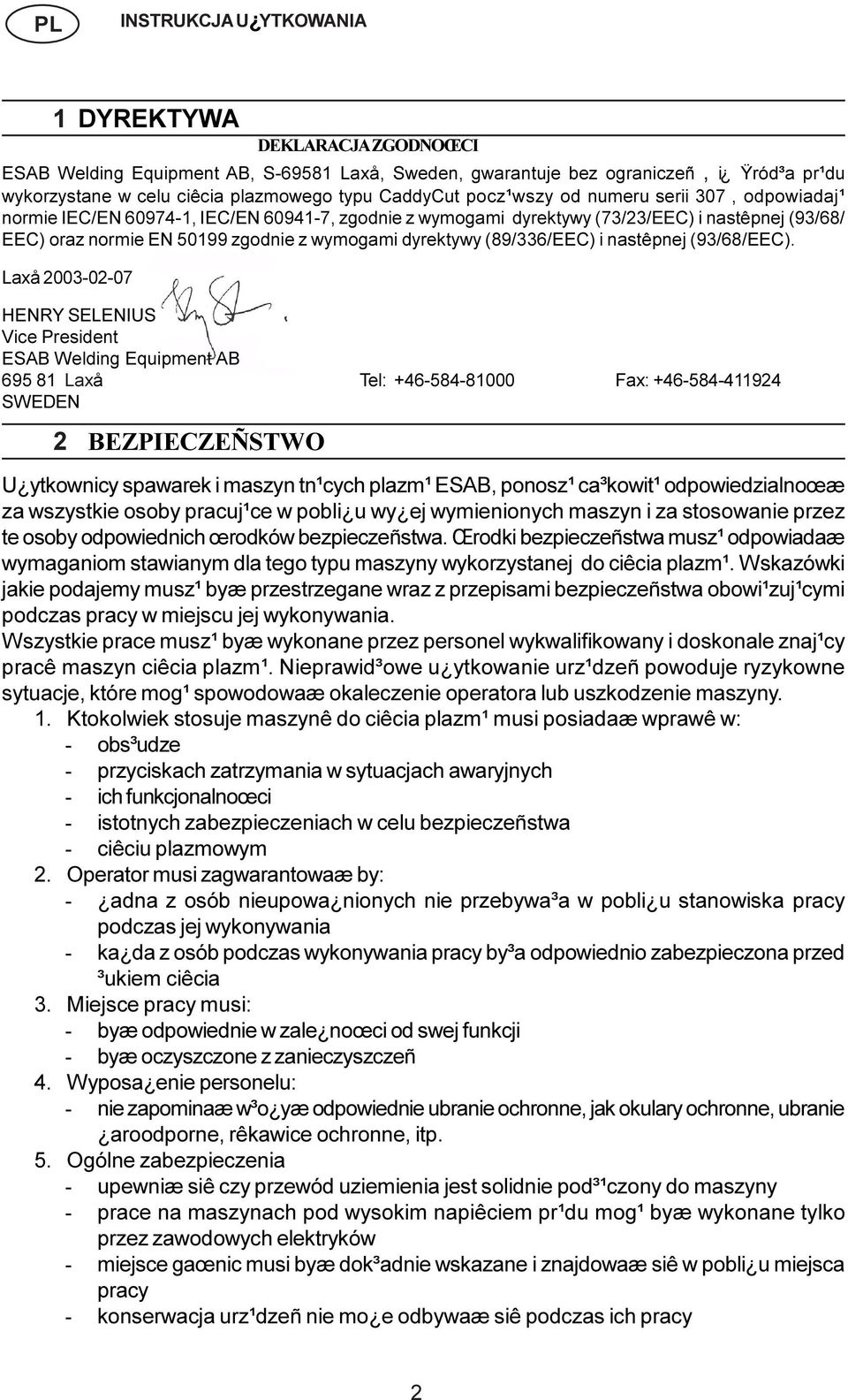

3 1 DYREKTYWA DEKLARACJA ZGODNOŒCI ESAB Welding Equipment AB, S Laxå, Sweden, gwarantuje bez ograniczeñ, i Ÿród³a pr¹du wykorzystane w celu ciêcia plazmowego typu CaddyCut pocz¹wszy od numeru serii 307, odpowiadaj¹ normie IEC/EN , IEC/EN , zgodnie z wymogami dyrektywy (73/23/EEC) i nastêpnej (93/68/ EEC) oraz normie EN zgodnie z wymogami dyrektywy (89/336/EEC) i nastêpnej (93/68/EEC). Laxå HENRY SELENIUS Vice President ESAB Welding Equipment AB Laxå Tel: Fax: SWEDEN 2 BEZPIECZEÑSTWO U ytkownicy spawarek i maszyn tn¹cych plazm¹ ESAB, ponosz¹ ca³kowit¹ odpowiedzialnoœæ za wszystkie osoby pracuj¹ce w pobli u wy ej wymienionych maszyn i za stosowanie przez te osoby odpowiednich œrodków bezpieczeñstwa. Œrodki bezpieczeñstwa musz¹ odpowiadaæ wymaganiom stawianym dla tego typu maszyny wykorzystanej do ciêcia plazm¹. Wskazówki jakie podajemy musz¹ byæ przestrzegane wraz z przepisami bezpieczeñstwa obowi¹zuj¹cymi podczas pracy w miejscu jej wykonywania. Wszystkie prace musz¹ byæ wykonane przez personel wykwalifikowany i doskonale znaj¹cy pracê maszyn ciêcia plazm¹. Nieprawid³owe u ytkowanie urz¹dzeñ powoduje ryzykowne sytuacje, które mog¹ spowodowaæ okaleczenie operatora lub uszkodzenie maszyny. 1. Ktokolwiek stosuje maszynê do ciêcia plazm¹ musi posiadaæ wprawê w: - obs³udze - przyciskach zatrzymania w sytuacjach awaryjnych - ich funkcjonalnoœci - istotnych zabezpieczeniach w celu bezpieczeñstwa - ciêciu plazmowym 2. Operator musi zagwarantowaæ by: - adna z osób nieupowa nionych nie przebywa³a w pobli u stanowiska pracy podczas jej wykonywania - ka da z osób podczas wykonywania pracy by³a odpowiednio zabezpieczona przed ³ukiem ciêcia 3. Miejsce pracy musi: - byæ odpowiednie w zale noœci od swej funkcji - byæ oczyszczone z zanieczyszczeñ 4. Wyposa enie personelu: - nie zapominaæ w³o yæ odpowiednie ubranie ochronne, jak okulary ochronne, ubranie aroodporne, rêkawice ochronne, itp. 5. Ogólne zabezpieczenia - upewniæ siê czy przewód uziemienia jest solidnie pod³¹czony do maszyny - prace na maszynach pod wysokim napiêciem pr¹du mog¹ byæ wykonane tylko przez zawodowych elektryków - miejsce gaœnic musi byæ dok³adnie wskazane i znajdowaæ siê w pobli u miejsca pracy - konserwacja urz¹dzeñ nie mo e odbywaæ siê podczas ich pracy 2

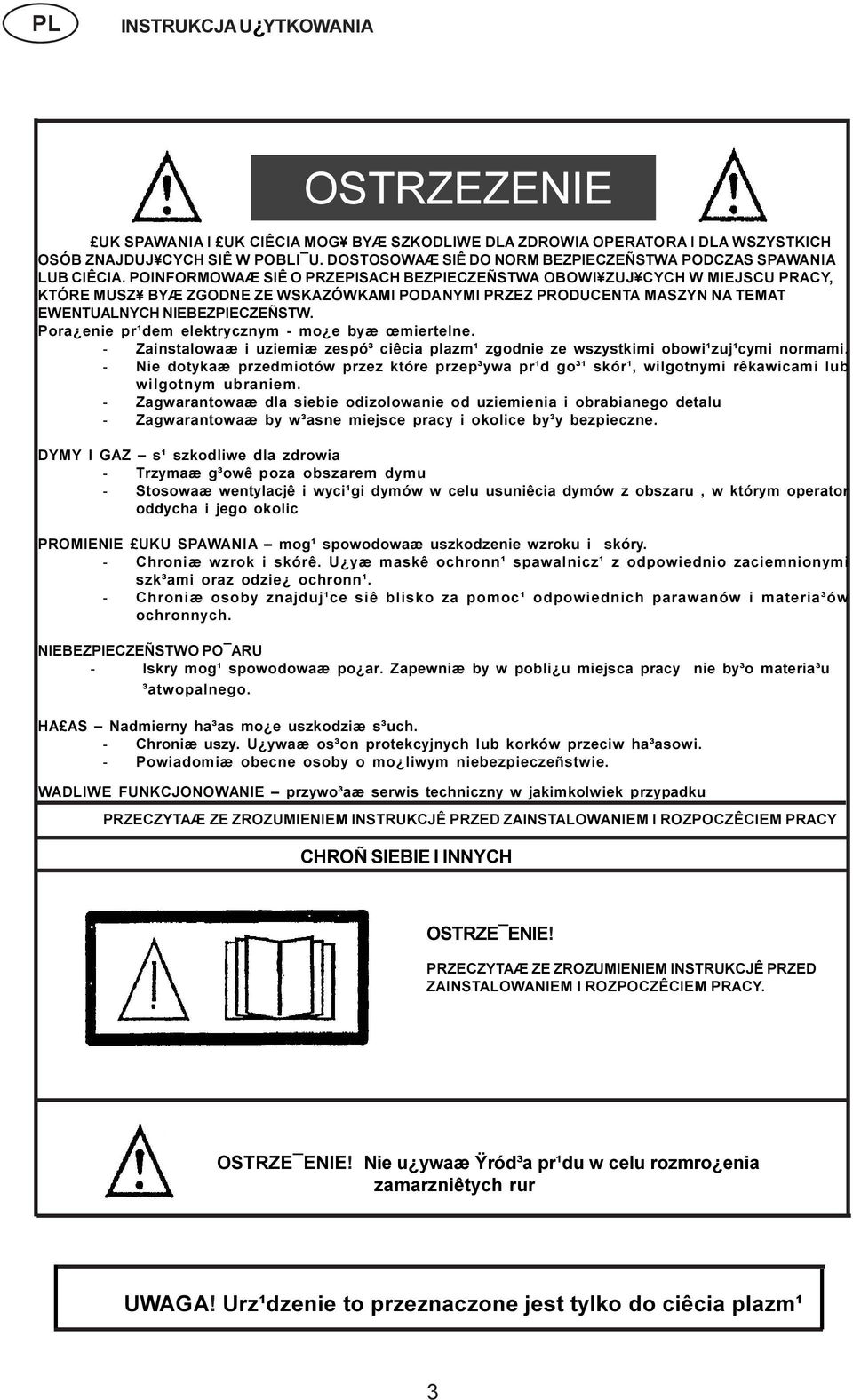

4 UK SPAWANIA I UK CIÊCIA MOG BYÆ SZKODLIWE DLA ZDROWIA OPERATORA I DLA WSZYSTKICH OSÓB ZNAJDUJ CYCH SIÊ W POBLI U. DOSTOSOWAÆ SIÊ DO NORM BEZPIECZEÑSTWA PODCZAS SPAWANIA LUB CIÊCIA. POINFORMOWAÆ SIÊ O PRZEPISACH BEZPIECZEÑSTWA OBOWI ZUJ CYCH W MIEJSCU PRACY, KTÓRE MUSZ BYÆ ZGODNE ZE WSKAZÓWKAMI PODANYMI PRZEZ PRODUCENTA MASZYN NA TEMAT EWENTUALNYCH NIEBEZPIECZEÑSTW. Pora enie pr¹dem elektrycznym - mo e byæ œmiertelne. - Zainstalowaæ i uziemiæ zespó³ ciêcia plazm¹ zgodnie ze wszystkimi obowi¹zuj¹cymi normami. - Nie dotykaæ przedmiotów przez które przep³ywa pr¹d go³¹ skór¹, wilgotnymi rêkawicami lub wilgotnym ubraniem. - Zagwarantowaæ dla siebie odizolowanie od uziemienia i obrabianego detalu - Zagwarantowaæ by w³asne miejsce pracy i okolice by³y bezpieczne. DYMY I GAZ s¹ szkodliwe dla zdrowia - Trzymaæ g³owê poza obszarem dymu - Stosowaæ wentylacjê i wyci¹gi dymów w celu usuniêcia dymów z obszaru, w którym operator oddycha i jego okolic PROMIENIE UKU SPAWANIA mog¹ spowodowaæ uszkodzenie wzroku i skóry. - Chroniæ wzrok i skórê. U yæ maskê ochronn¹ spawalnicz¹ z odpowiednio zaciemnionymi szk³ami oraz odzie ochronn¹. - Chroniæ osoby znajduj¹ce siê blisko za pomoc¹ odpowiednich parawanów i materia³ów ochronnych. NIEBEZPIECZEÑSTWO PO ARU - Iskry mog¹ spowodowaæ po ar. Zapewniæ by w pobli u miejsca pracy nie by³o materia³u ³atwopalnego. HA AS Nadmierny ha³as mo e uszkodziæ s³uch. - Chroniæ uszy. U ywaæ os³on protekcyjnych lub korków przeciw ha³asowi. - Powiadomiæ obecne osoby o mo liwym niebezpieczeñstwie. WADLIWE FUNKCJONOWANIE przywo³aæ serwis techniczny w jakimkolwiek przypadku PRZECZYTAÆ ZE ZROZUMIENIEM INSTRUKCJÊ PRZED ZAINSTALOWANIEM I ROZPOCZÊCIEM PRACY CHROÑ SIEBIE I INNYCH OSTRZE ENIE! PRZECZYTAÆ ZE ZROZUMIENIEM INSTRUKCJÊ PRZED ZAINSTALOWANIEM I ROZPOCZÊCIEM PRACY. OSTRZE ENIE! Nie u ywaæ Ÿród³a pr¹du w celu rozmro enia zamarzniêtych rur UWAGA! Urz¹dzenie to przeznaczone jest tylko do ciêcia plazm¹ 3

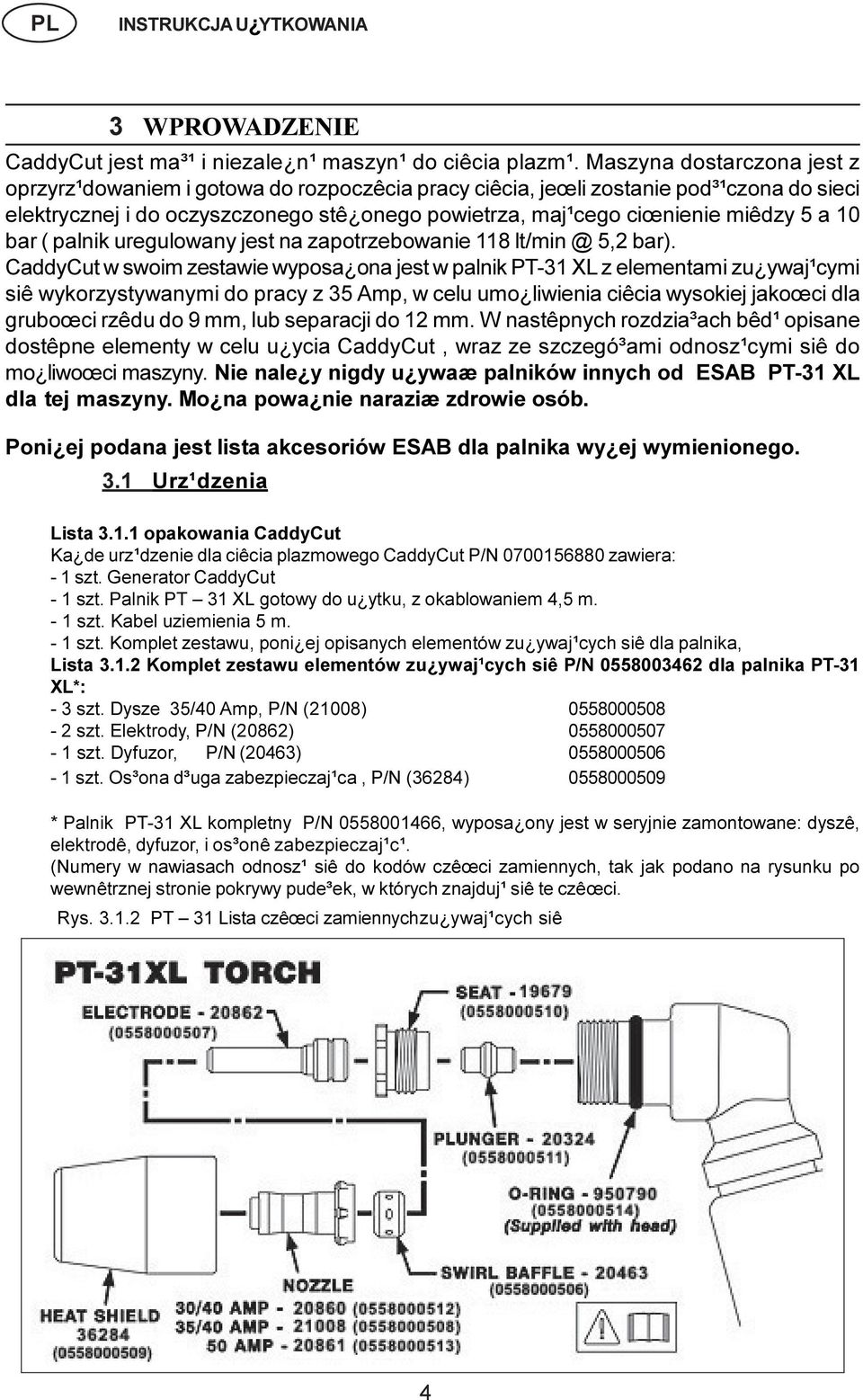

5 3 WPROWADZENIE CaddyCut jest ma³¹ i niezale n¹ maszyn¹ do ciêcia plazm¹. Maszyna dostarczona jest z oprzyrz¹dowaniem i gotowa do rozpoczêcia pracy ciêcia, jeœli zostanie pod³¹czona do sieci elektrycznej i do oczyszczonego stê onego powietrza, maj¹cego ciœnienie miêdzy 5 a 10 bar ( palnik uregulowany jest na zapotrzebowanie 118 5,2 bar). CaddyCut w swoim zestawie wyposa ona jest w palnik PT-31 XL z elementami zu ywaj¹cymi siê wykorzystywanymi do pracy z 35 Amp, w celu umo liwienia ciêcia wysokiej jakoœci dla gruboœci rzêdu do 9 mm, lub separacji do 12 mm. W nastêpnych rozdzia³ach bêd¹ opisane dostêpne elementy w celu u ycia CaddyCut, wraz ze szczegó³ami odnosz¹cymi siê do mo liwoœci maszyny. Nie nale y nigdy u ywaæ palników innych od ESAB PT-31 XL dla tej maszyny. Mo na powa nie naraziæ zdrowie osób. Poni ej podana jest lista akcesoriów ESAB dla palnika wy ej wymienionego. 3.1 Urz¹dzenia Lista opakowania CaddyCut Ka de urz¹dzenie dla ciêcia plazmowego CaddyCut P/N zawiera: - 1 szt. Generator CaddyCut - 1 szt. Palnik PT 31 XL gotowy do u ytku, z okablowaniem 4,5 m. - 1 szt. Kabel uziemienia 5 m. - 1 szt. Komplet zestawu, poni ej opisanych elementów zu ywaj¹cych siê dla palnika, Lista Komplet zestawu elementów zu ywaj¹cych siê P/N dla palnika PT-31 XL*: - 3 szt. Dysze 35/40 Amp, P/N (21008) szt. Elektrody, P/N (20862) szt. Dyfuzor, P/N (20463) szt. Os³ona d³uga zabezpieczaj¹ca, P/N (36284) * Palnik PT-31 XL kompletny P/N , wyposa ony jest w seryjnie zamontowane: dyszê, elektrodê, dyfuzor, i os³onê zabezpieczaj¹c¹. (Numery w nawiasach odnosz¹ siê do kodów czêœci zamiennych, tak jak podano na rysunku po wewnêtrznej stronie pokrywy pude³ek, w których znajduj¹ siê te czêœci. Rys PT 31 Lista czêœci zamiennychzu ywaj¹cych siê 4

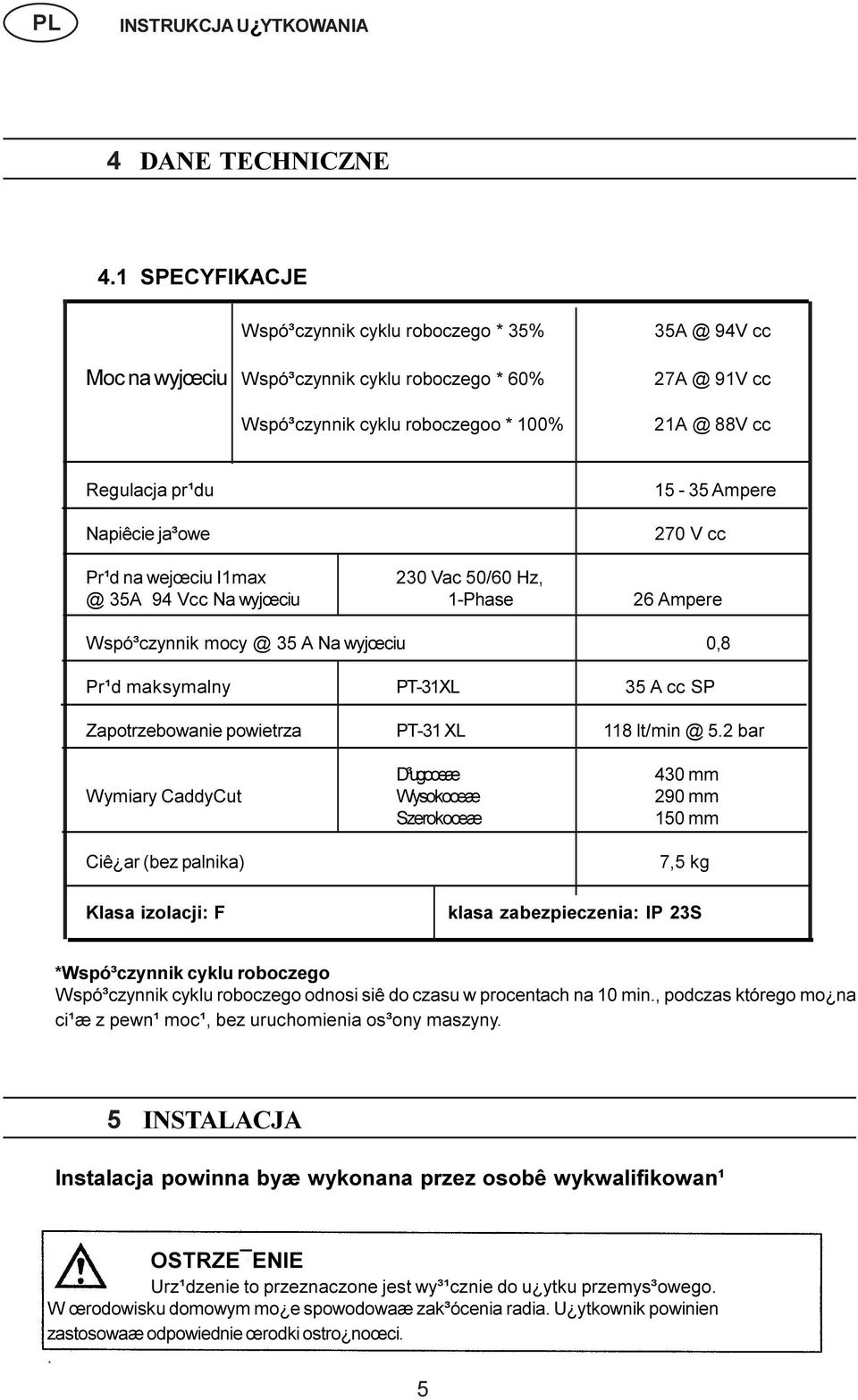

6 4 DANE TECHNICZNE 4.1 SPECYFIKACJE Wspó³czynnik cyklu roboczego * 35% Moc na wyjœciu Wspó³czynnik cyklu roboczego * 60% Wspó³czynnik cyklu roboczegoo * 100% 94V cc 91V cc 88V cc Regulacja pr¹du Napiêcie ja³owe Ampere 270 V cc Pr¹d na wejœciu I1max 230 Vac 50/60 35A 94 Vcc Na wyjœciu 1-Phase 26 Ampere Wspó³czynnik 35 A Na wyjœciu 0,8 Pr¹d maksymalny PT-31XL 35 A cc SP Zapotrzebowanie powietrza PT-31 XL bar D³ugoœæ 430 mm Wymiary CaddyCut Wysokoœæ 290 mm Szerokoœæ 150 mm Ciê ar (bez palnika) 7,5 kg Klasa izolacji: F klasa zabezpieczenia: IP 23S *Wspó³czynnik cyklu roboczego Wspó³czynnik cyklu roboczego odnosi siê do czasu w procentach na 10 min., podczas którego mo na ci¹æ z pewn¹ moc¹, bez uruchomienia os³ony maszyny. 5 INSTALACJA Instalacja powinna byæ wykonana przez osobê wykwalifikowan¹ OSTRZE ENIE Urz¹dzenie to przeznaczone jest wy³¹cznie do u ytku przemys³owego. W œrodowisku domowym mo e spowodowaæ zak³ócenia radia. U ytkownik powinien zastosowaæ odpowiednie œrodki ostro noœci.. 5
7 5.1 Pod³¹czenie do sieci elektrycznej i obróbka Fig Pod³¹czenie do sieci elektrycznej Wtyczka i gniazdo sieci elektrycznej Generator CaddyCut Fig Workpiece connection Kleszcze uziemienia Tablica danych na dnie Palnik plazmy 6

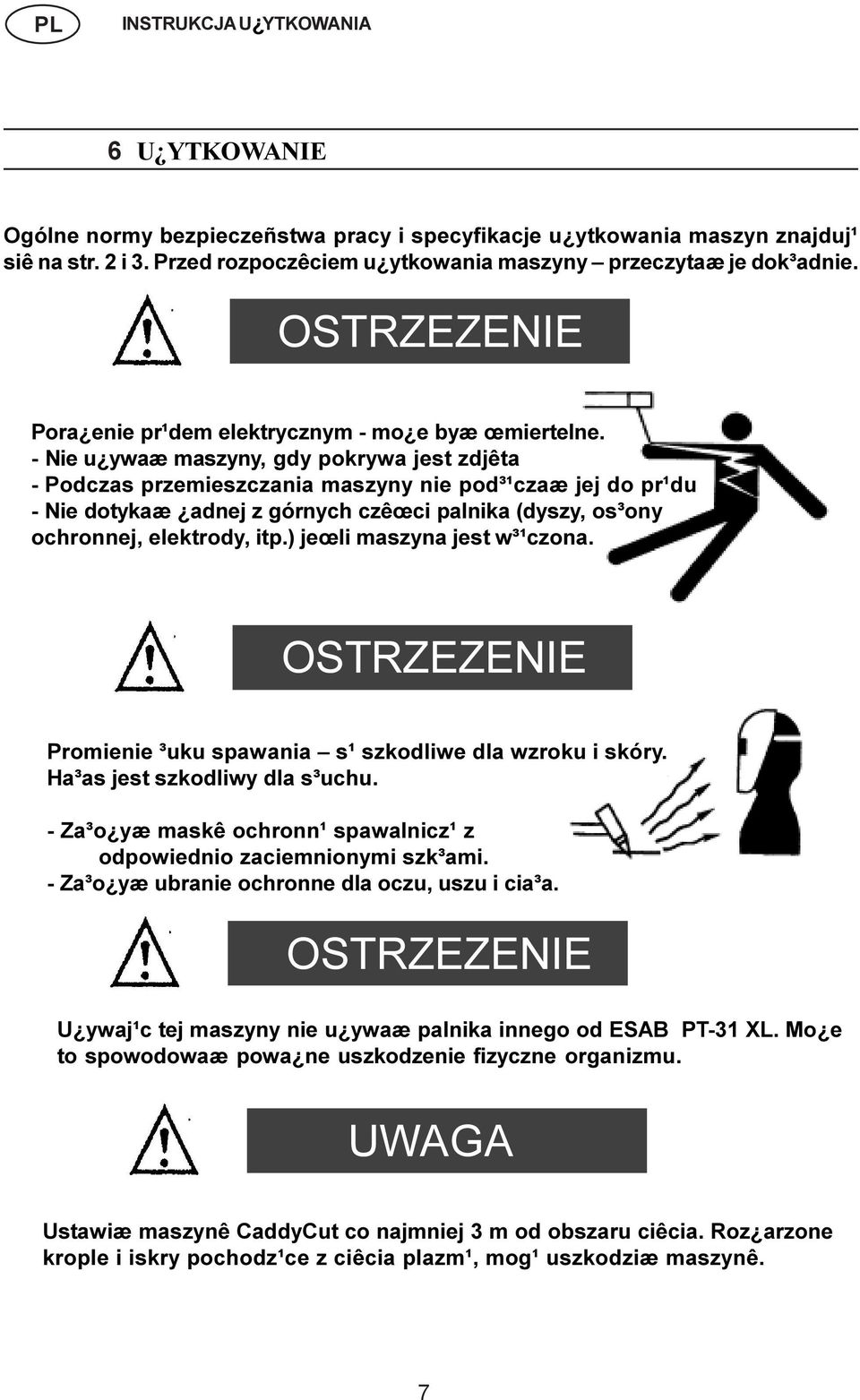

8 6 U YTKOWANIE Ogólne normy bezpieczeñstwa pracy i specyfikacje u ytkowania maszyn znajduj¹ siê na str. 2 i 3. Przed rozpoczêciem u ytkowania maszyny przeczytaæ je dok³adnie. Pora enie pr¹dem elektrycznym - mo e byæ œmiertelne. - Nie u ywaæ maszyny, gdy pokrywa jest zdjêta - Podczas przemieszczania maszyny nie pod³¹czaæ jej do pr¹du - Nie dotykaæ adnej z górnych czêœci palnika (dyszy, os³ony ochronnej, elektrody, itp.) jeœli maszyna jest w³¹czona. Promienie ³uku spawania s¹ szkodliwe dla wzroku i skóry. Ha³as jest szkodliwy dla s³uchu. - Za³o yæ maskê ochronn¹ spawalnicz¹ z odpowiednio zaciemnionymi szk³ami. - Za³o yæ ubranie ochronne dla oczu, uszu i cia³a. U ywaj¹c tej maszyny nie u ywaæ palnika innego od ESAB PT-31 XL. Mo e to spowodowaæ powa ne uszkodzenie fizyczne organizmu. UWAGA Ustawiæ maszynê CaddyCut co najmniej 3 m od obszaru ciêcia. Roz arzone krople i iskry pochodz¹ce z ciêcia plazm¹, mog¹ uszkodziæ maszynê. 7

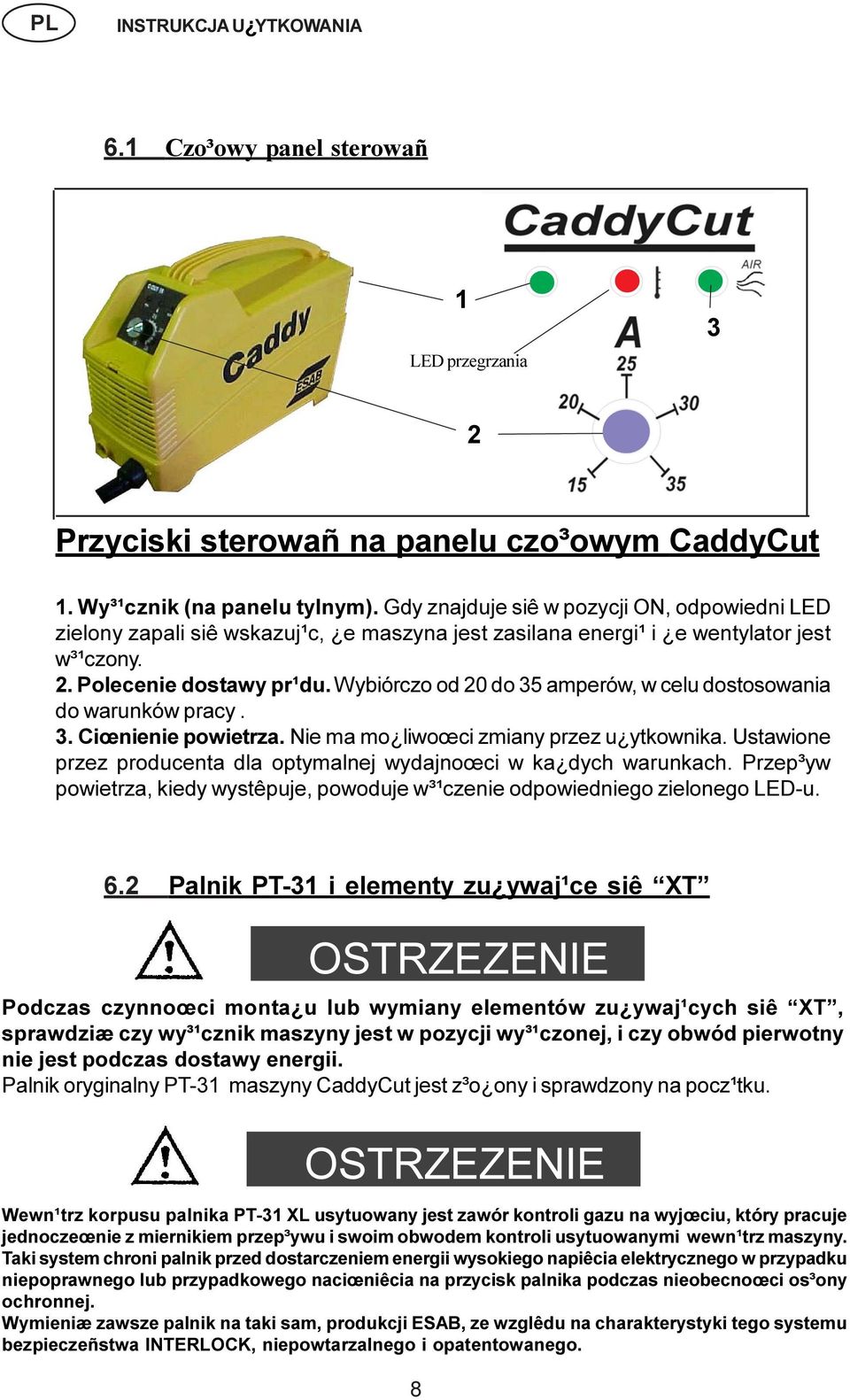

9 6.1 Czo³owy panel sterowañ 1 LED przegrzania 3 2 Przyciski sterowañ na panelu czo³owym CaddyCut 1. Wy³¹cznik (na panelu tylnym). Gdy znajduje siê w pozycji ON, odpowiedni LED zielony zapali siê wskazuj¹c, e maszyna jest zasilana energi¹ i e wentylator jest w³¹czony. 2. Polecenie dostawy pr¹du. Wybiórczo od 20 do 35 amperów, w celu dostosowania do warunków pracy. 3. Ciœnienie powietrza. Nie ma mo liwoœci zmiany przez u ytkownika. Ustawione przez producenta dla optymalnej wydajnoœci w ka dych warunkach. Przep³yw powietrza, kiedy wystêpuje, powoduje w³¹czenie odpowiedniego zielonego LED-u. 6.2 Palnik PT-31 i elementy zu ywaj¹ce siê XT Podczas czynnoœci monta u lub wymiany elementów zu ywaj¹cych siê XT, sprawdziæ czy wy³¹cznik maszyny jest w pozycji wy³¹czonej, i czy obwód pierwotny nie jest podczas dostawy energii. Palnik oryginalny PT-31 maszyny CaddyCut jest z³o ony i sprawdzony na pocz¹tku. Wewn¹trz korpusu palnika PT-31 XL usytuowany jest zawór kontroli gazu na wyjœciu, który pracuje jednoczeœnie z miernikiem przep³ywu i swoim obwodem kontroli usytuowanymi wewn¹trz maszyny. Taki system chroni palnik przed dostarczeniem energii wysokiego napiêcia elektrycznego w przypadku niepoprawnego lub przypadkowego naciœniêcia na przycisk palnika podczas nieobecnoœci os³ony ochronnej. Wymieniæ zawsze palnik na taki sam, produkcji ESAB, ze wzglêdu na charakterystyki tego systemu bezpieczeñstwa INTERLOCK, niepowtarzalnego i opatentowanego. 8

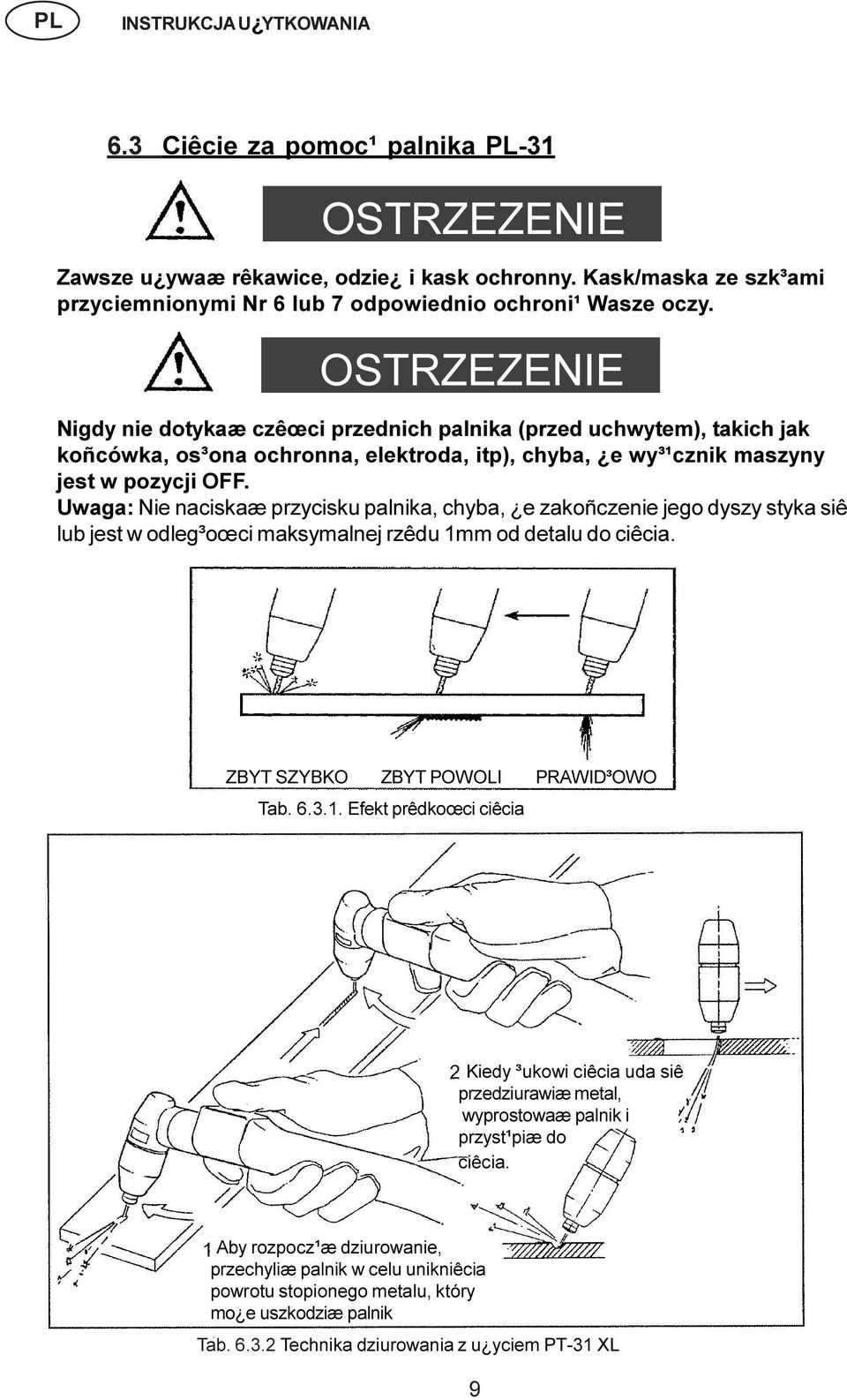

10 6.3 Ciêcie za pomoc¹ palnika PL-31 Zawsze u ywaæ rêkawice, odzie i kask ochronny. Kask/maska ze szk³ami przyciemnionymi Nr 6 lub 7 odpowiednio ochroni¹ Wasze oczy. Nigdy nie dotykaæ czêœci przednich palnika (przed uchwytem), takich jak koñcówka, os³ona ochronna, elektroda, itp), chyba, e wy³¹cznik maszyny jest w pozycji OFF. Uwaga: Nie naciskaæ przycisku palnika, chyba, e zakoñczenie jego dyszy styka siê lub jest w odleg³oœci maksymalnej rzêdu 1mm od detalu do ciêcia. ZBYT SZYBKO ZBYT POWOLI PRAWID³OWO Tab Efekt prêdkoœci ciêcia Kiedy ³ukowi ciêcia uda siê przedziurawiæ metal, wyprostowaæ palnik i przyst¹piæ do ciêcia. Aby rozpocz¹æ dziurowanie, przechyliæ palnik w celu unikniêcia powrotu stopionego metalu, który mo e uszkodziæ palnik Tab Technika dziurowania z u yciem PT-31 XL 9
11 6.4 Czêsto wystêpuj¹ce problemy podczas ciêcia plazm¹ TPoni ej umieszczona jest lista najczêœciej spotykanych problemów podczas ciêcia, uzupe³niona ewentualnymi przyczynami ka dego problemu. Jeœli zaistnia³e problemy spowodowane s¹ przez CaddyCut, odnieœæ siê do rozdzia³u konserwacji niniejszej instrukcji. Jeœli problem nie zostanie usuniêty tym sposobem, zwróciæ siê do przedstawiciela ESAB znajduj¹cego siê najbli ej. A. Niewystarczaj¹ca penetracja 1- Prêdkoœæ ciêcia zbyt du a 2- Dysza ciêcia uszkodzona 3- Nieodpowiednie ciœnienie powietrza B. uk ciêcia zgaœnie 1- Prêdkoœæ ciêcia zbyt ma³a C. Tworzenie siê odpadów. (Przy niektórych materia³ach lub gruboœciach bêdzie bardzo trudno uzyskaæ ciêcie bez odpadów). 1- Prêdkoœæ ciêcia zbyt du a lub zbyt ma³a 2- Nieodpowiednie ciœnienie powietrza 3- Dysza lub elektroda uszkodzone D. uk podwójny (otwór dyszy uszkodzony) 1- Ciœnienie powietrza zbyt niskie 2- Dysza ciêcia uszkodzona 3- Dysza ciêcia obluzowana 4- Zbyt du a iloœæ powracaj¹cych kropli E. uk niestabilny Dysza ciêcia uszkodzona lub elektroda zu yta F. Warunki ciêcia niestabilne 1-Prêdkoœæ ciêcia nieprawid³owa 2-Z³¹cze przewodów elektrycznych i rura przep³ywu powietrza luÿne 3- Elektroda i/lub Dysza ciêcia zbyt zu yte G. uk ciêcia nie przeskakuje (Po³¹czenia luÿne) H. Krótka ywotnoœæ elementów zu ywaj¹cych siê 1-Nieodpowiednie ciœnienie gazu 2-Sprê one powietrze dop³ywa zanieczyszczone 10

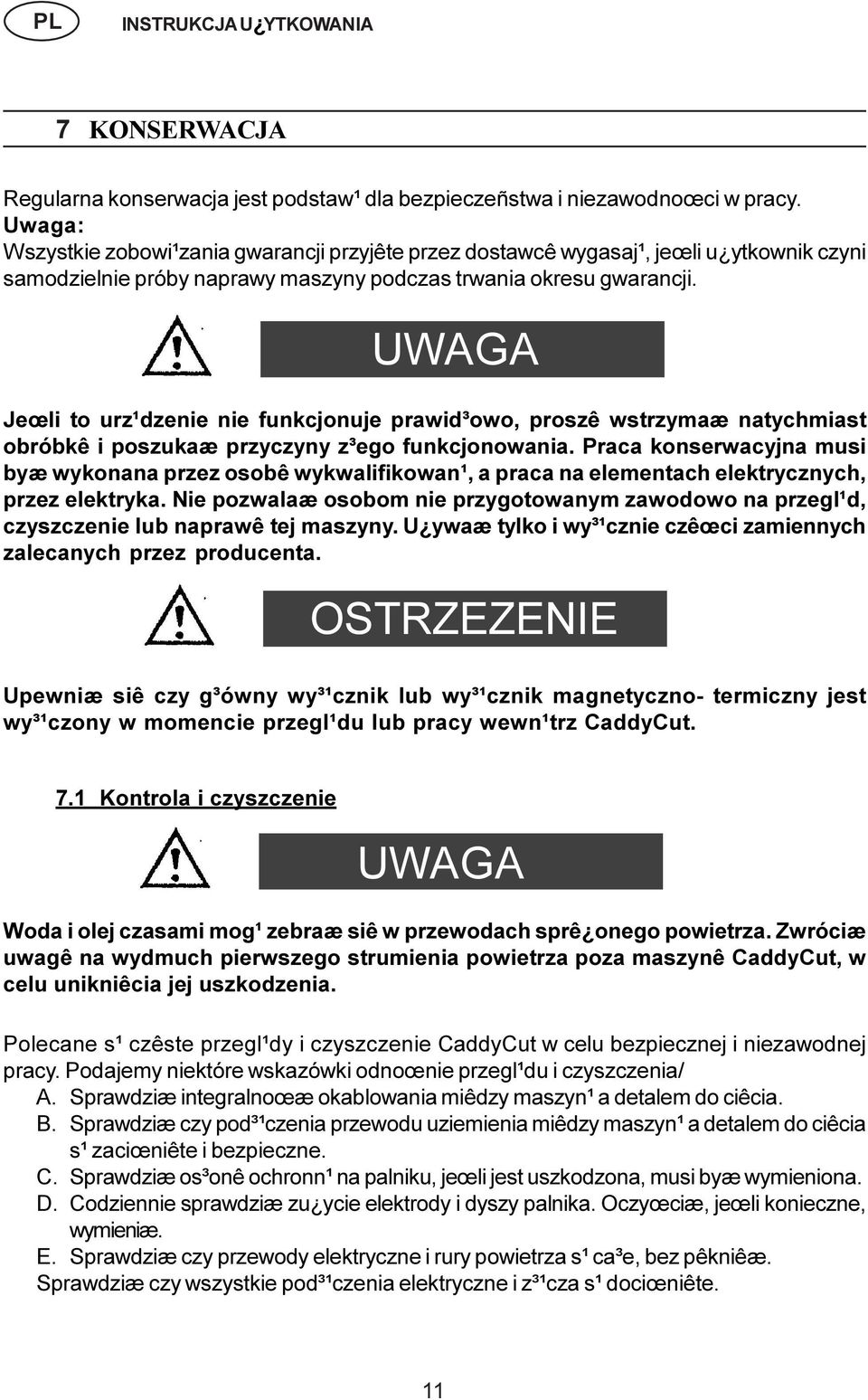

12 7 KONSERWACJA Regularna konserwacja jest podstaw¹ dla bezpieczeñstwa i niezawodnoœci w pracy. Uwaga: Wszystkie zobowi¹zania gwarancji przyjête przez dostawcê wygasaj¹, jeœli u ytkownik czyni samodzielnie próby naprawy maszyny podczas trwania okresu gwarancji. UWAGA Jeœli to urz¹dzenie nie funkcjonuje prawid³owo, proszê wstrzymaæ natychmiast obróbkê i poszukaæ przyczyny z³ego funkcjonowania. Praca konserwacyjna musi byæ wykonana przez osobê wykwalifikowan¹, a praca na elementach elektrycznych, przez elektryka. Nie pozwalaæ osobom nie przygotowanym zawodowo na przegl¹d, czyszczenie lub naprawê tej maszyny. U ywaæ tylko i wy³¹cznie czêœci zamiennych zalecanych przez producenta. Upewniæ siê czy g³ówny wy³¹cznik lub wy³¹cznik magnetyczno- termiczny jest wy³¹czony w momencie przegl¹du lub pracy wewn¹trz CaddyCut. 7.1 Kontrola i czyszczenie UWAGA Woda i olej czasami mog¹ zebraæ siê w przewodach sprê onego powietrza. Zwróciæ uwagê na wydmuch pierwszego strumienia powietrza poza maszynê CaddyCut, w celu unikniêcia jej uszkodzenia. Polecane s¹ czêste przegl¹dy i czyszczenie CaddyCut w celu bezpiecznej i niezawodnej pracy. Podajemy niektóre wskazówki odnoœnie przegl¹du i czyszczenia/ A. Sprawdziæ integralnoœæ okablowania miêdzy maszyn¹ a detalem do ciêcia. B. Sprawdziæ czy pod³¹czenia przewodu uziemienia miêdzy maszyn¹ a detalem do ciêcia s¹ zaciœniête i bezpieczne. C. Sprawdziæ os³onê ochronn¹ na palniku, jeœli jest uszkodzona, musi byæ wymieniona. D. Codziennie sprawdziæ zu ycie elektrody i dyszy palnika. Oczyœciæ, jeœli konieczne, wymieniæ. E. Sprawdziæ czy przewody elektryczne i rury powietrza s¹ ca³e, bez pêkniêæ. Sprawdziæ czy wszystkie pod³¹czenia elektryczne i z³¹cza s¹ dociœniête. 11
13 8 USTERKI I NAPRAWY Przed wys³anie maszyny do autoryzowanego centrum naprawczego nale y spróbowaæ zastosowaæ podane wskazówki. Napiêcie elektryczne w maszynach do ciêcia plazm¹ jest wystarczaj¹co wysokie, by spowodowaæ uszkodzenie organizmu lub œmieræ. Zastosowaæ wszelkie œrodki ostro noœci, gdy siê jest w pobli u jakiegoœ urz¹dzenia, szczególnie gdy pokrywa jest otwarta. UWAGA Przed wypróbowaniem napiêæ elektrycznych w maszynie, od³¹czyæ elementy wewnêtrzne od generatora wysokiej czêstotliwoœci w celu unikniêcia uszkodzenia Waszego Woltomierza. 8.1 INSTRUKCJA USTEREK I NAPRAW Jakakolwiek naprawa wymagaj¹ca interwencji wewn¹trz maszyny, musi byæ wykonana przez autoryzowane centrum naprawcze A. Zajarzenie utrudnione -wymieniæ elektrodê -wymieniæ dyszê -sprawdziæ czy pod³¹czenia przewodu uziemienia na maszynie i na detalu s¹ pewne -sprawdziæ ciœnienie powietrza (miêdzy 5-5,2 bar) -sprawdziæ integralnoœæ przewodów palnika nacisn¹æ przycisk palnika. Po dwóch sekundach, odczuwa siê obecnoœæ wysokiej czêstotliwoœci? Tak Pora enie pr¹dem elektrycznym mo e byæ œmiertelne! Upewniæ siê czy dostarczenie pr¹du elektrycznego do maszyny jest od³¹czone. Przerwaæ dostarczenie pr¹du elektrycznego za pomoc¹ wy³¹cznika g³ównego lub wy³¹cznika magnetyczno termicznego zewnêtrznego, przed rozpoczêciem przegl¹du lub pracy wewn¹trz maszyny. Nale y spróbowaæ zrozumieæ przyczynê powsta³ego problemu i jego rozwi¹zanie wed³ug za³¹czonych tabel z informacjami. Czêsto rozwi¹zanie okazuje siê proste. Jeœli przyczyna usterki nie jest natychmiast rozpoznana, od³¹czyæ pod³¹czenia elektryczne, otworzyæ maszynê i rozpocz¹æ przegl¹d wzrokowy elementów i okablowania. Koñcówki kabli, które powinny byæ dobrze zakotwiczone, mog¹ byæ luÿne, kable lub elementy mog¹ byæ stopione, kondensatory mog¹ traciæ p³yn lub byæ zdeformowane; inne elementy mog¹ posiadaæ uszkodzenie, odbarwienie lub inne namacalne oznaki usterek. Wskazówki te nie anuluj¹ obowi¹zku interwencji w bezpieczeñstwie i gwarancji opisanych w innych rozdzia³ach lub paragrafach. Nie LED zielony Powietrze jest zapalony? Naprawiæ/wymieniæ kartê kontroli /HF Tak Nie Naprawiæ/wymieniæ Naprawiæ/wymieniæ Sprawdziæ generator kartê kontroli /HF miernik przep³ywu 12
14 B. Nie wypuszcza powietrza Rura powietrza jest pod³¹czona? Tak Nie Pod³¹czona Ciœnienie powietrza jest ustawione na 4-5 bar? Tak Nie Ustawiæ Sprawdziæ integralnoœæ palnika Palniknie posiada elektrody Tak Nie Palnik nie posiada dÿwigienki zaworu Wymieniæ elektrodê Wymieniæ dÿwigienkê zaworu Sprawdziæ integralnoœæ wy³¹cznika przycisku palnika OK Nie Wymieniæ przycisk palnika Naprawiæ/wymieniæ generator C. Ujœcie na zewn¹trz powietrza nie zatrzymuje siê uk zajarza siê podczas zetkniêcia siê dysza-detal bez naciœniêcia przycisku palnika? Tak Nie Sprawdziæ ewentualne zwarcie w przycisku palnika Istnieje ujœcie powietrza, gdy przycisk CaddyCut jest wy³¹czony? Tak Nie Wymieniæ Naprawiæ/wymieniæ elektrozawór powietrza kartê kontroli /HF 13
15 D. Œwiat³o wy³¹cznika nie ma energii Wy³¹cznik sieci 230 V jest w³¹czony? Tak Nie W³¹czyæ wy³¹cznik Wtyczka w³o ona do gniazda? Tak Nie W³o yæ wtyczkê do gniazda wtykowego Wentylator obraca siê? Tak Nie Wymieniæ wy³¹cznik Sprawdziæ czy gniazdo dostarcza pr¹d, i czy dociera on do wtyczki maszyny Tak Nie Sprawdziæ bezpiecznik znajduj¹cy siê na linii dostarczenia pr¹du Wymieniæ wy³¹cznik 14

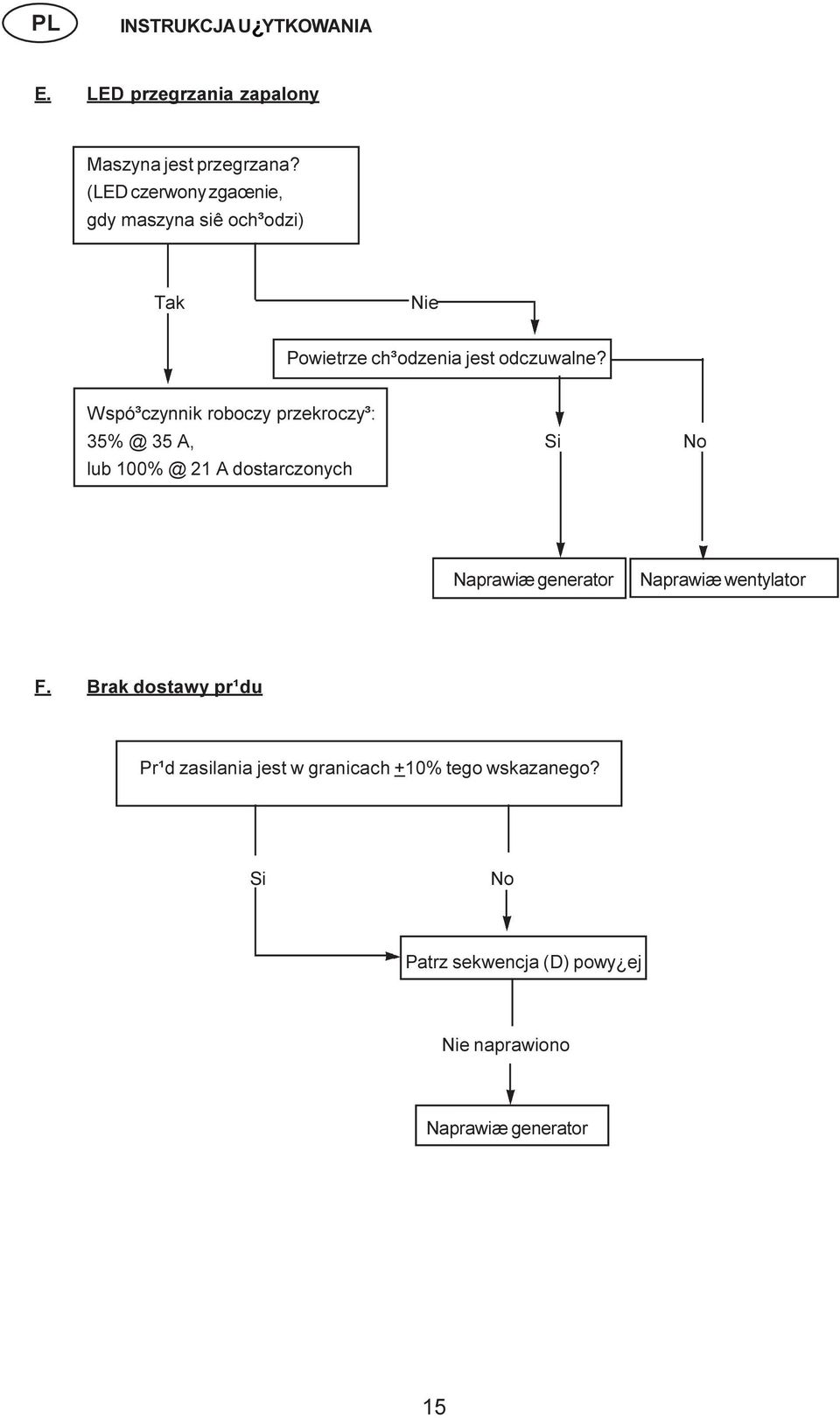

16 E. LED przegrzania zapalony Maszyna jest przegrzana? (LED czerwony zgaœnie, gdy maszyna siê och³odzi) Tak Nie Powietrze ch³odzenia jest odczuwalne? Wspó³czynnik roboczy przekroczy³: 35 A, Si No lub 21 A dostarczonych Naprawiæ generator Naprawiæ wentylator F. Brak dostawy pr¹du Pr¹d zasilania jest w granicach +10% tego wskazanego? Si No Patrz sekwencja (D) powy ej Nie naprawiono Naprawiæ generator 15
17 8.2 Kolejnoœæ operacji A. Start poprzez przycisk palnika wy³¹czony Wy³¹cznik przycisku palnika Wciœniêty Zwolniony Elektrozawór Otwarty Zamkniêty 2 SEC. Przed przep³ywem 10 SEC Postflow Po przep³ywie Miernik przep³ywu Zamkniêty OPEN Otwarty LED przegrzania zapalony Obwód wysokiej czêstotliwoœci ENERGIZE Z dostaw¹ energii Inwertor uk ciêcia (pr¹d) Uwagi: 1. Kiedy przycisk palnika jest wciœniêty podczas okresu po-przep³ywie, okresy po przep³ywie i przed-przep³ywem anuluj¹ siê i wysoka czêstotliwoœæ natychmiast zostaje zaopatrzona w energiê. 2. Kiedy LED obecnoœci przep³ywu zgaœnie, czynnoœci ciêcia musz¹ byæ przerwane. Okres po-przep³ywie rozpoczyna siê, gdy przycisk palnika zostanie zwolniony. 16
18 i ty³ 9 - JAK ZAOPATRZYÆ SIÊ W CZÊŒCI ZAMIENNE Fotografia szczegó³ów 14 1 ty³ strona czo³owa A. POKRYWA B. DNO (widok ty³u od do³u) (widok czo³owy z góry) C. BLOK MODU ÓW MOCY (widok czo³owy) strona czo³owa 4 6 ty³ D. BLOK MODU ÓW MOCY (widok z ty³u) ty³ strona czo³owa strona czo³owa ty³ E. MODU INWERTORA F. P YTA DNA 17
19 9.2 -Lista czêœci zamiennych jest zaprojektowana i sprawdzona zgodnie z normami miêdzynarodowymi i rozporz¹dzeniami europejskimi IEC/EN 60974/1 i EN Obowi¹zkiem centrum serwisu naprawczego, który wykonuje przegl¹dy i naprawy, jest zagwarantowanie maszynie po dokonaniu naprawy, jej zgodnoœci z wy ej wymienionymi normami. Czêœci zamienne musz¹ byæ zamówione u najbli szego przedstawiciela ESAB, po uprzednim skonsultowaniu spisu umieszczonego na ostatniej stronie ok³adki. W chwili zamówienia czêœci zamiennych prosi siê o wyszczególnienie typu maszyny i jej numeru wraz z kodem i opisem czêœci, wed³ug tabeli. Pozwoli to na uproszczenie dostawy i zagwarantuje wys³anie ¹danych czêœci. Tym niemniej, jakakolwiek wymiana czêœci czy wewnêtrznych modu³ów musi byæ wykonana przez personel autoryzowanego centrum naprawczego. ITEM NO. PART NO. DESCRIPTION UPPER CASE (LID) BOTTOM CASE (CHASSIS) UPPER CONTROL PCB LOWER CONTROL/HF PCB HF GENERATOR AIR NIPPLE 1/8 Dia. 8mm, L=20mm POWER CABLE 3x1,5 sqmm, L=2,5m PT - 31 XL TORCH Ass.ly PRESSURE GAUGE FAN EMC FILTER FLOW SWITCH P/N INVERTER PCB ON/OFF SWITCH EARTH CABLE W/CLAMP, L=5m FRONT GRID FILTER (L) BOTTOM PLATE CHOKE (INDUCTANCE) TRANSFORMER HEAT SINK WITH DIODES POWER BLOCK KNOB Dia. 25mm Multilanguage user manual STRAP CLAMP FRONT GRATING 10 AKCESORIA Odnoœnie akcesoriów palnika do ciêcia plazmowego PT-31, prosi siê o skonsultowanie paragrafu 3.1 Urz¹dzenia, na stronie 4. 18
