INSTRUKCJA UŻYTKOWANIA CZYTNIKA KART PROCESOROWYCH SYGNET 3 IU SY3

Wielkość: px

Rozpocząć pokaz od strony:

Download "INSTRUKCJA UŻYTKOWANIA CZYTNIKA KART PROCESOROWYCH SYGNET 3 IU.02.01.SY3"

Angelika Sosnowska
8 lat temu
Przeglądów:

1 INSTRUKCJA UŻYTKOWANIA CZYTNIKA KART PROCESOROWYCH SYGNET 3 Spis treści: 1. Wymagania systemowe Parametry techniczne Zestaw montażowy Montaż czytnika Instalacja oprogramowania Opis diod sygnalizacyjnych Pomoc techniczna i serwisowa...6 Pacomp Sp. z o.o. ul. Puławska Piaseczno Tel.: (+48 22)

Montaż czytnika...2 5. Instalacja oprogramowania...4 6. Opis diod sygnalizacyjnych...6 7.

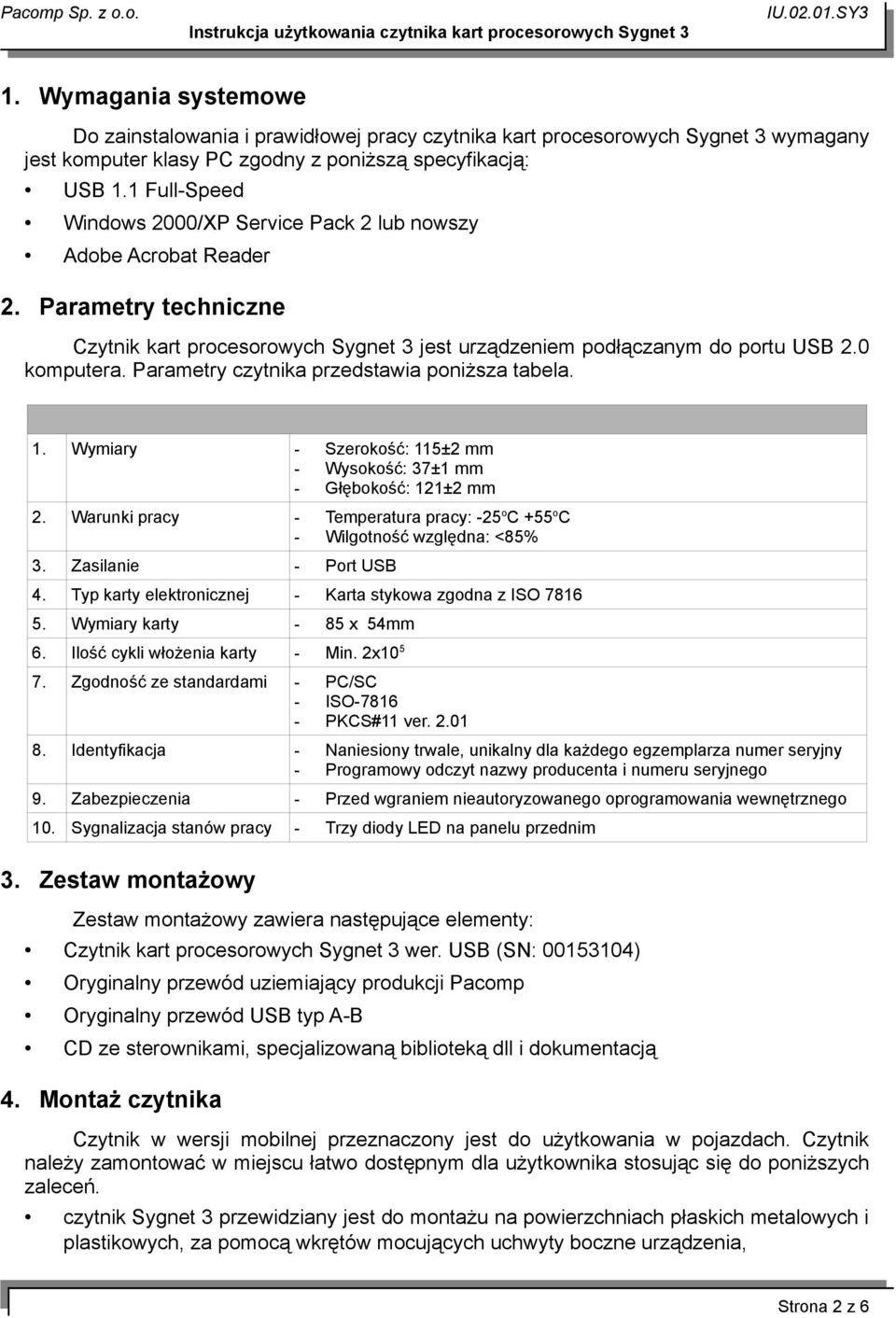

2 1. Wymagania systemowe Do zainstalowania i prawidłowej pracy czytnika kart procesorowych Sygnet 3 wymagany jest komputer klasy PC zgodny z poniższą specyfikacją: USB 1.1 Full-Speed Windows 2000/XP Service Pack 2 lub nowszy Adobe Acrobat Reader 2. Parametry techniczne Czytnik kart procesorowych Sygnet 3 jest urządzeniem podłączanym do portu USB 2.0 komputera. Parametry czytnika przedstawia poniższa tabela. 1. Wymiary - Szerokość: 115±2 mm - Wysokość: 37±1 mm - Głębokość: 121±2 mm 2. Warunki pracy - Temperatura pracy: -25 o C +55 o C - Wilgotność względna: <85% 3. Zasilanie - Port USB 4. Typ karty elektronicznej - Karta stykowa zgodna z ISO Wymiary karty - 85 x 54mm 6. Ilość cykli włożenia karty - Min. 2x Zgodność ze standardami - PC/SC - ISO PKCS#11 ver Identyfikacja - Naniesiony trwale, unikalny dla każdego egzemplarza numer seryjny - Programowy odczyt nazwy producenta i numeru seryjnego 9. Zabezpieczenia - Przed wgraniem nieautoryzowanego oprogramowania wewnętrznego 10. Sygnalizacja stanów pracy - Trzy diody LED na panelu przednim 3. Zestaw montażowy Zestaw montażowy zawiera następujące elementy: Czytnik kart procesorowych Sygnet 3 wer. USB (SN: ) Oryginalny przewód uziemiający produkcji Pacomp Oryginalny przewód USB typ A-B CD ze sterownikami, specjalizowaną biblioteką dll i dokumentacją 4. Montaż czytnika Czytnik w wersji mobilnej przeznaczony jest do użytkowania w pojazdach. Czytnik należy zamontować w miejscu łatwo dostępnym dla użytkownika stosując się do poniższych zaleceń. czytnik Sygnet 3 przewidziany jest do montażu na powierzchniach płaskich metalowych i plastikowych, za pomocą wkrętów mocujących uchwyty boczne urządzenia, Strona 2 z 6

Parametry czytnika przedstawia poniższa tabela. 1. Wymiary - Szerokość: 115±2 mm - Wysokość: 37±1 mm - Głębokość: 121±2 mm 2.

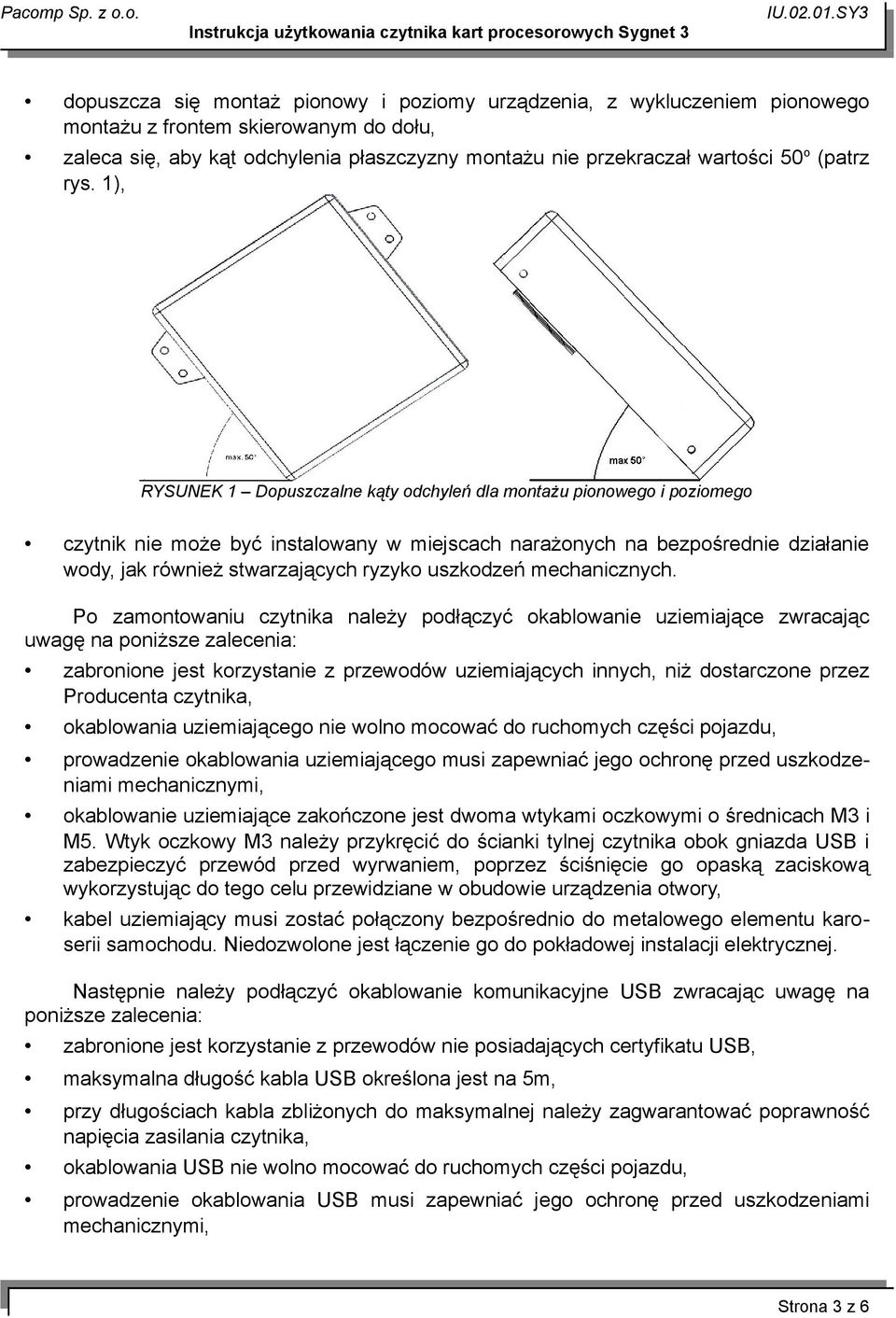

3 dopuszcza się montaż pionowy i poziomy urządzenia, z wykluczeniem pionowego montażu z frontem skierowanym do dołu, zaleca się, aby kąt odchylenia płaszczyzny montażu nie przekraczał wartości 50 o (patrz rys. 1), RYSUNEK 1 Dopuszczalne kąty odchyleń dla montażu pionowego i poziomego czytnik nie może być instalowany w miejscach narażonych na bezpośrednie działanie wody, jak również stwarzających ryzyko uszkodzeń mechanicznych. Po zamontowaniu czytnika należy podłączyć okablowanie uziemiające zwracając uwagę na poniższe zalecenia: zabronione jest korzystanie z przewodów uziemiających innych, niż dostarczone przez Producenta czytnika, okablowania uziemiającego nie wolno mocować do ruchomych części pojazdu, prowadzenie okablowania uziemiającego musi zapewniać jego ochronę przed uszkodzeniami mechanicznymi, okablowanie uziemiające zakończone jest dwoma wtykami oczkowymi o średnicach M3 i M5. Wtyk oczkowy M3 należy przykręcić do ścianki tylnej czytnika obok gniazda USB i zabezpieczyć przewód przed wyrwaniem, poprzez ściśnięcie go opaską zaciskową wykorzystując do tego celu przewidziane w obudowie urządzenia otwory, kabel uziemiający musi zostać połączony bezpośrednio do metalowego elementu karoserii samochodu. Niedozwolone jest łączenie go do pokładowej instalacji elektrycznej. Następnie należy podłączyć okablowanie komunikacyjne USB zwracając uwagę na poniższe zalecenia: zabronione jest korzystanie z przewodów nie posiadających certyfikatu USB, maksymalna długość kabla USB określona jest na 5m, przy długościach kabla zbliżonych do maksymalnej należy zagwarantować poprawność napięcia zasilania czytnika, okablowania USB nie wolno mocować do ruchomych części pojazdu, prowadzenie okablowania USB musi zapewniać jego ochronę przed uszkodzeniami mechanicznymi, Strona 3 z 6

1), RYSUNEK 1 Dopuszczalne kąty odchyleń dla montażu pionowego i poziomego czytnik nie może być instalowany w miejscach narażonych na bezpośrednie działanie wody, jak również stwarzających ryzyko

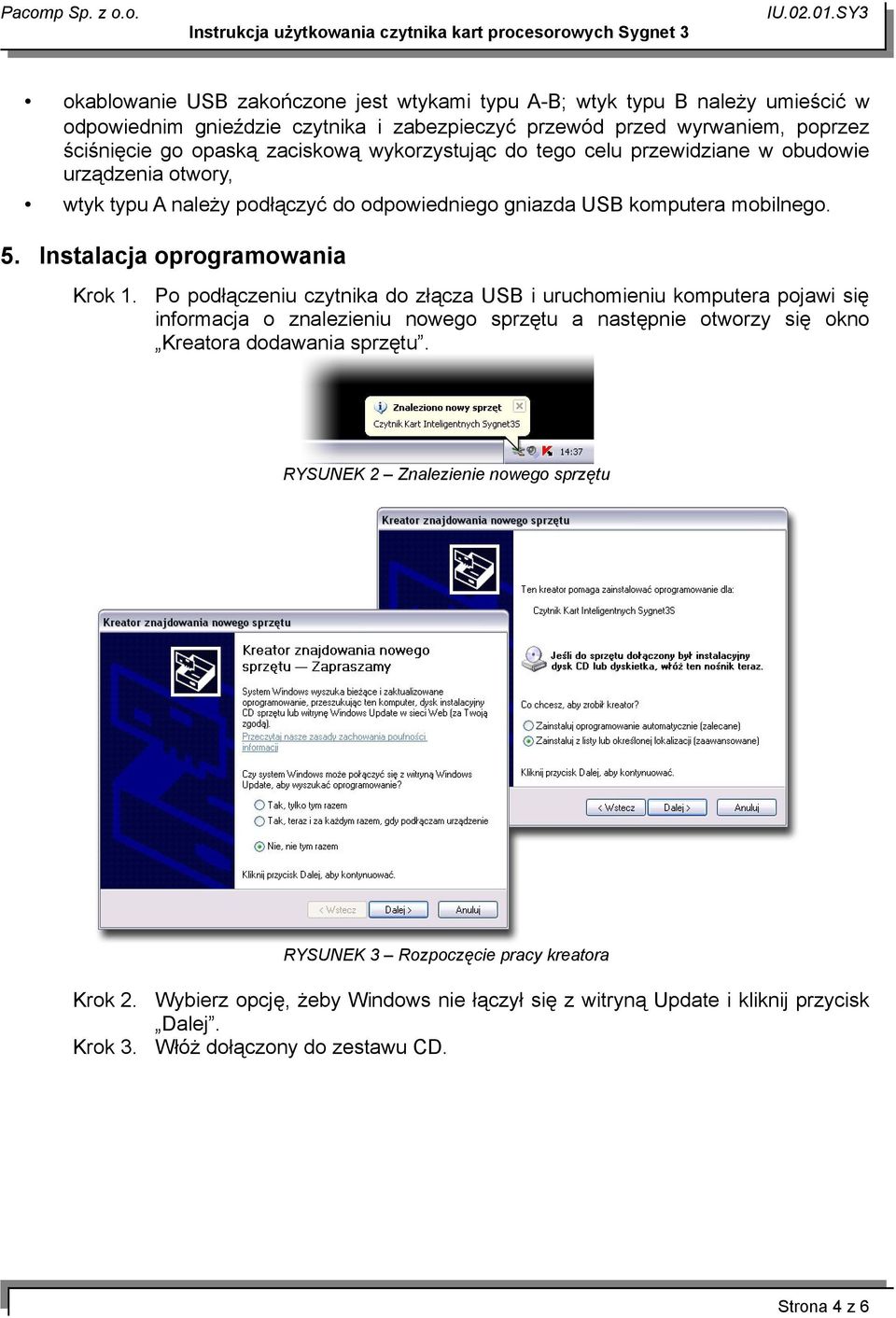

4 okablowanie USB zakończone jest wtykami typu A-B; wtyk typu B należy umieścić w odpowiednim gnieździe czytnika i zabezpieczyć przewód przed wyrwaniem, poprzez ściśnięcie go opaską zaciskową wykorzystując do tego celu przewidziane w obudowie urządzenia otwory, wtyk typu A należy podłączyć do odpowiedniego gniazda USB komputera mobilnego. 5. Instalacja oprogramowania Krok 1. Po podłączeniu czytnika do złącza USB i uruchomieniu komputera pojawi się informacja o znalezieniu nowego sprzętu a następnie otworzy się okno Kreatora dodawania sprzętu. RYSUNEK 2 Znalezienie nowego sprzętu RYSUNEK 3 Rozpoczęcie pracy kreatora Krok 2. Krok 3. Wybierz opcję, żeby Windows nie łączył się z witryną Update i kliknij przycisk Dalej. Włóż dołączony do zestawu CD. Strona 4 z 6

Po podłączeniu czytnika do złącza USB i uruchomieniu komputera pojawi się informacja o znalezieniu nowego sprzętu a następnie otworzy się okno Kreatora dodawania sprzętu.

5 Krok 4. Wybierz Zainstaluj z listy lub określonej lokalizacji. RYSUNEK 4 Wybieranie lokalizacji sterownika Krok 5. Krok 6. Zaznacz opcję wyszukania sterownika i określ lokalizację jako stacja dysków CD. Poczekaj aż system zainstaluje sterownik i zakończ pracę kreatora znajdowania nowego sprzętu. Krok 7. Krok 8. RYSUNEK 5 Kończenie pracy kreatora W prawym dolnym rogu ekranu pojawi się informacja o nowym sprzęcie. Czytnik Sygnet 3 został pomyślnie zainstalowany w systemie i jest gotowy do pracy. Strona 5 z 6

Poczekaj aż system zainstaluje sterownik i zakończ pracę kreatora znajdowania nowego sprzętu. Krok 7. Krok 8.

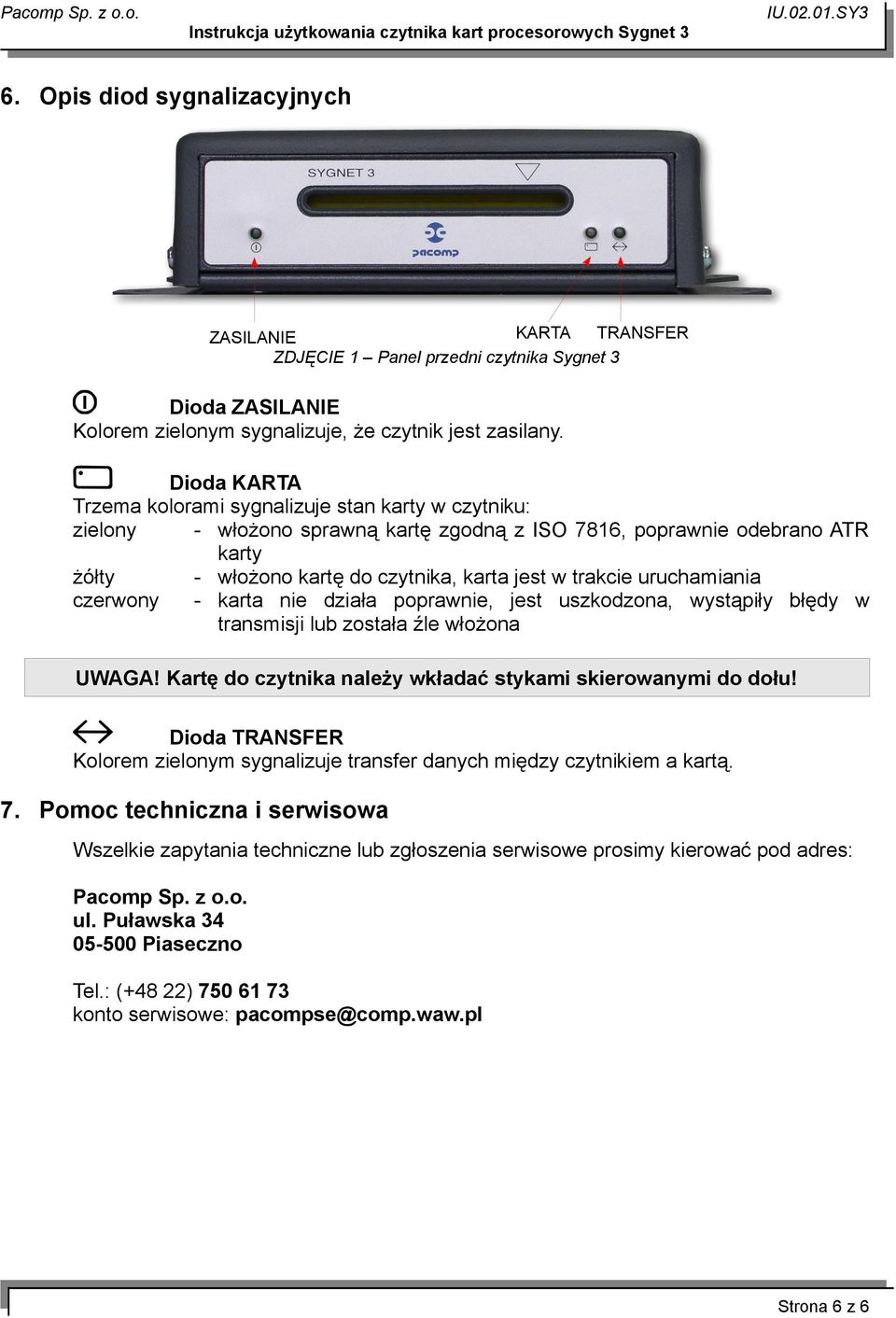

6 6. Opis diod sygnalizacyjnych ZASILANIE KARTA TRANSFER ZDJĘCIE 1 Panel przedni czytnika Sygnet 3 Dioda ZASILANIE Kolorem zielonym sygnalizuje, że czytnik jest zasilany. Dioda KARTA Trzema kolorami sygnalizuje stan karty w czytniku: zielony - włożono sprawną kartę zgodną z ISO 7816, poprawnie odebrano ATR karty żółty - włożono kartę do czytnika, karta jest w trakcie uruchamiania czerwony - karta nie działa poprawnie, jest uszkodzona, wystąpiły błędy w transmisji lub została źle włożona UWAGA! Kartę do czytnika należy wkładać stykami skierowanymi do dołu! Dioda TRANSFER Kolorem zielonym sygnalizuje transfer danych między czytnikiem a kartą. 7. Pomoc techniczna i serwisowa Wszelkie zapytania techniczne lub zgłoszenia serwisowe prosimy kierować pod adres: Pacomp Sp. z o.o. ul. Puławska Piaseczno Tel.: (+48 22) konto serwisowe: pacompse@comp.waw.pl Strona 6 z 6

uruchamiania czerwony - karta nie działa poprawnie, jest uszkodzona, wystąpiły błędy w transmisji lub została źle włożona UWAGA! Kartę do czytnika należy wkładać stykami skierowanymi do dołu!
