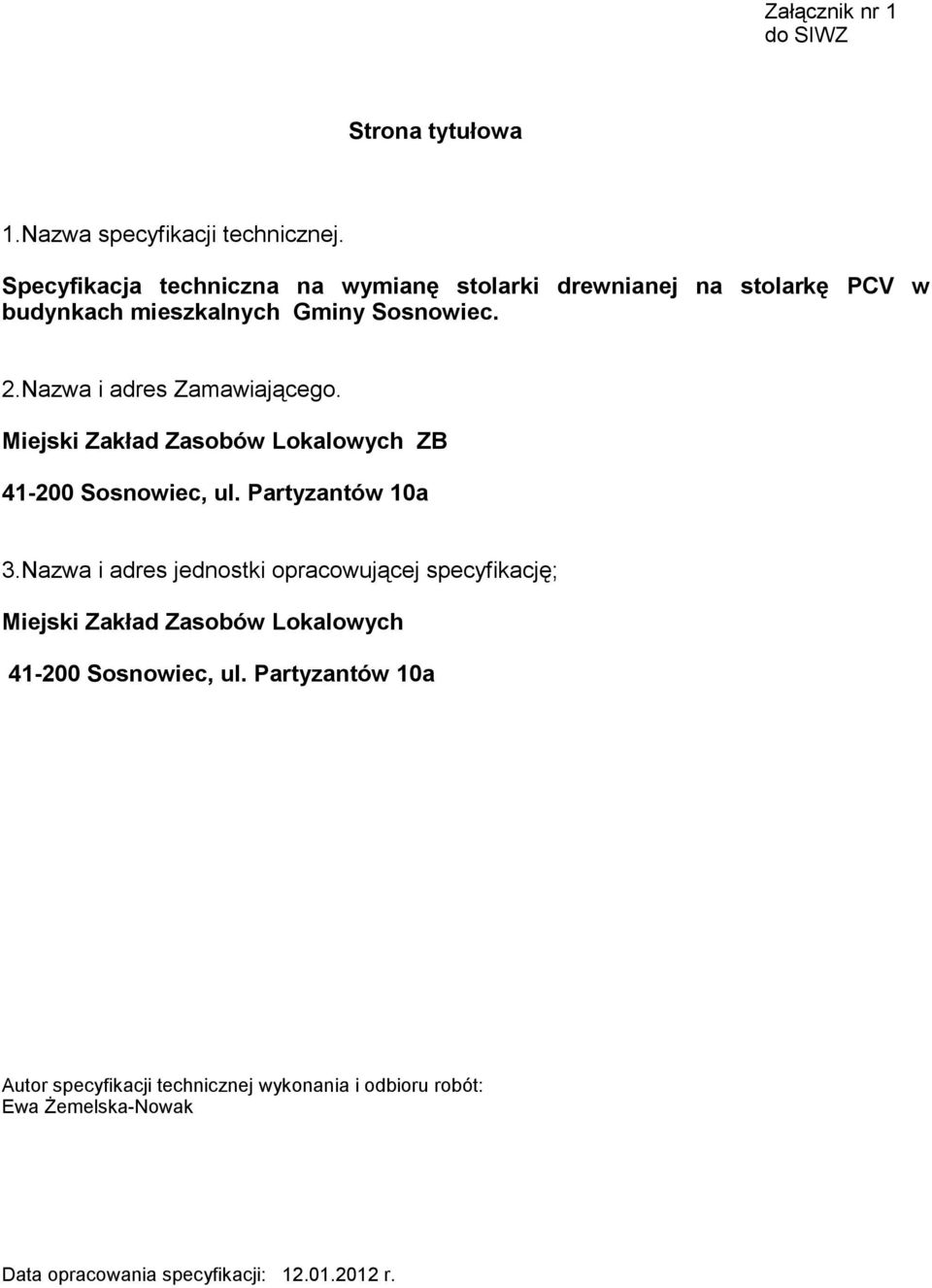

1 Załącznik nr 1 do SIWZ Strona tytułowa 1.Nazwa specyfikacji technicznej. Specyfikacja techniczna na wymianę stolarki drewnianej na stolarkę PCV w budynkach mieszkalnych Gminy Sosnowiec. 2.Nazwa i adres Zamawiającego. Miejski Zakład Zasobów Lokalowych ZB Sosnowiec, ul. Partyzantów 10a 3.Nazwa i adres jednostki opracowującej specyfikację; Miejski Zakład Zasobów Lokalowych Sosnowiec, ul. Partyzantów 10a Autor specyfikacji technicznej wykonania i odbioru robót: Ewa Żemelska-Nowak Data opracowania specyfikacji: r.

2 SPECYFIKACJA TECHNICZNA 1. Część ogólna Nazwa nadana zamówieniu przez Zamawiającego. Wymiana stolarki drewnianej okiennej i drzwiowej na stolarkę PCV. Adres obiektów : budynki mieszkalne Gminy Sosnowiec. Nazwa i adres Zamawiającego: Miejski Zakład Zasobów Lokalowych Zakład Budżetowy ul. Partyzantów 10a w Sosnowcu 1.2. Terminologia - okno jednodzielne - okno, którego pole nie jest podzielone - okno dwudzielne - okno, którego pole podzielone jest na dwa skrzydła - okno trójdzielne - okno, którego pole podzielone jest na trzy skrzydła - szpros - listwa z pcv, dzieląca powierzchnię szyby na dwie części, o szerokości równej szerokości profilu, z którego wykonane jest skrzydło, naklejona na szybę z obu stron, imitująca naturalny podział -nawiewnik - urządzenie montowane w stolarce okiennej, umożliwiające dopływ powietrza do pomieszczenia Przedmiot i zakres zamówienia : Przedmiotem zamówienia jest wymiana istniejącej stolarki drewnianej okiennej; a) - stolarki okiennej w ilości 605,35 m² b) - stolarki okiennej ze szprosami w ilości 28,78 m² c) - drzwi balkonowych w ilości 114,87 m² łącznie 750,00 m² w zakresie : Roboty demontażowe: a) demontaż skrzydeł okiennych i drzwi balkonowych b) wykucie ościeżnicy drewnianej c) demontaż parapetu zewnętrznego z blachy ocynkowanej Roboty montażowe: a) montaż okien PCV 1- dzielnych, 2- dzielnych, 3-dzielnych ze słupkiem stałym oraz skrzydłami rozwieranymi i jednym skrzydłem uchylno - rozwieranym, oszklonych wkładami szybowymi. b) montaż drzwi balkonowych PCV 1-dzielnych lub 2- dzielnych ze słupkiem stałym i skrzydłami rozwieranymi, oszklonych wkładami szybowymi. c)montaż zestawu balkonowego (drzwi balkonowe 1-dzielne lub 2-dzielne z oknem 1- dzielnym lub 2-dzielnym ze słupkiem stałym i skrzydłami rozwieranymi, oszklonych wkładami szybowymi. W zestawieniu okna i drzwi zestawu ujęte są oddzielnie. d) montaż parapetów zaokiennych z blachy ocynkowanej powlekanej wraz z umocowaniem do podłoża.

3 1.4. Wyszczególnienie i opis robót towarzyszących Po wykonaniu robót montażowych okien niezbędne jest uzupełnienie tynków ościeży wewnętrznych i zewnętrznych tynkiem cem.-wap. kat. III oraz wykonanie stosownego spadku z zaprawy z zatarciem na ostro przed zamontowaniem parapetu zaokiennego Zabezpieczenie folią podłóg pomieszczeń, w którym będą wykonywane prace montażowe Informacje o terenie budowy. Wymiana stolarki okiennej i balkonowej będzie wykonywana w budynkach mieszkalnych Organizacja robót, przekazanie placu budowy. Przed przystąpieniem do realizacji zlecenia Wykonawca dokonuje ustaleń z Kierownikiem danej administracji Zabezpieczenie interesów osób trzecich Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz powinien zapewnić ochronę własności publicznej i prywatnej Wykonawca jest odpowiedzialny za powstałe szkody spowodowane w trakcie wykonywania robót Wymagania dotyczące ochrony środowiska. Wykonawca będzie unikał szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, nadmiernego hałasu i innych szkodliwych dla otoczenia czynników powstałych działalnością przy wykonywaniu robót Warunki bezpieczeństwa pracy i ochrony przeciwpożarowej przy wykonywaniu robót Przy wykonywaniu robót Wykonawca jest zobowiązany do przestrzegania aktualnie obowiązujących przepisów BHP przy pracach prowadzonych na wysokości Kierownik budowy zgodnie z art. 21a ustawy Prawo budowlane jest zobowiązany do sporządzenia informacji o bezpieczeństwie i ochronie zdrowia Warunki organizacji ruchu. Nie dotyczy Ogrodzenie placu budowy. Roboty remontowe będą wykonywane na elewacjach budynku co wiążę się z koniecznością wygrodzenia terenu taśmą ostrzegawczą miejsca, nad którym dokonywana jest wymiana stolarki okiennej. Należy zachować szczególną ostrożność przy wykonywaniu robót nad wejściami do klatek schodowych i chodnikami.

4 1.12. Zabezpieczenie chodników i jezdni. Nie dotyczy Nazwy i kody. CPV instalowanie ram okiennych z tworzyw sztucznych CPV roboty w zakresie stolarki budowlanej 2. Wymagania dotyczące właściwości wyrobów budowlanych. a) Wykonawca robót jest odpowiedzialny za jakość dostarczonej stolarki. b) W oknach 2-dzielnych i 3-dzielnych prawe skrzydło winno być rozwierano-uchylne( U,R ), a pozostałe rozwierane ( R). W oknach 1-dzielnych skrzydło powinno być rozwieranouchylne ( U,R), natomiast w drzwiach balkonowych - skrzydła rozwierane (R ). c) Stolarka okienna i drzwiowa winna być wykonana z kształtowników o konstrukcji profili 5-cio komorowych, w kolorze białym. Powinna posiadać aprobatę techniczną lub deklarację zgodności z normą PN-EN A1:2010, aktualne świadectwo badań i atest higieniczny. d) Udokumentowany współczynnik przenikania ciepła dla kształtowników nie większy niż 1,5 W(m²* K). Do wykonania okien i drzwi należy zastosować kształtowniki z nieplastyfikowanego PVC. e) W celu zapewnienia sztywności ram okien i drzwi balkonowych oraz zwiększenia wytrzymałości zamocowania okuć należy zastosować kształtowniki stalowe o przekroju dopasowanym do komór kształtowników tworzywowych i grubości ścianek wynikającej z obliczeń statycznych. f) Drzwi balkonowe 1-dzielne lub 2-dzielne należy wykonać z poprzeczką g) Wkład szybowy niskoemisyjny U=1,1W/(m2*K) wypełniony gazem. Szyby powinny być tak dobrane, aby spełniały wymagania normy PN-EN :2006 h) Uszczelki do uszczelnienia przylg (zewnętrznej i wewnętrznej) wykonane z kauczuku. i) Uszczelki przyszybowe odpowiednie, w zależności od grubości szyb, uszczelki przylgowe (wewnętrzne i zewnętrzne) należy stosować na całym obwodzie okna w kanałach przylg zewnętrznych ościeżnic (słupka, ślemienia) i w kanałach przylg wewnętrznych skrzydła. j) Listwy przy szybowe do zamocowania i uszczelnienia szyb należy stosować z nieplastyfikowanego PVC, od strony wewnętrznej - listwy przy szybowe z uszczelkami i od strony zewnętrznej - uszczelki wciskane w kanał skrzydła. k) Okucia kompletne dostosowane do ciężaru własnego skrzydeł oraz obciążeń eksploatacyjnych, powinny być dopuszczone do obrotu i stosowania w budownictwie, potwierdzone aprobatą techniczną.

5 l) W dolnych poziomych elementach ościeżnicy i skrzydeł oraz w ślemieniach należy wykonać otwory do odprowadzenia wody opadowej. ł) Zewnętrzne parapety z blachy ocynowanej powlekanej w kolorze brązowym o szerokości od 25 cm do 30 cm. W przypadku montażu parapetu na elewacji z wykonaną kolorystyką dostosować jego kolor do parapetów zabudowanych. m) Wszystkie okna i drzwi balkonowe z wyjątkiem okien w łazienkach winny posiadać automatyczne higrosterowane nawiewniki powietrza, przystosowane do współpracy z wentylacją grawitacyjną, zamontowane w górnych poziomych profilach konstrukcyjnych okien w kolorze białym o przepływie powietrza do 30 m3/h. W pomieszczeniach, w których występuje więcej niż jedno okno nawiewnik należy zamontować w jednym z nich Właściwości nawiewnika: a) samoczynny regulator przepływu powietrza b) zapewniający stały przepływ powietrza niezależnie od warunków zewnętrznych c) uniemożliwiający wnikanie wody deszczowej d) uniemożliwiający przedostawanie się owadów e) uniemożliwiający ręczną regulację przepływu strumienia powietrza f) chroniący przed niepotrzebną utratą ciepła g) energooszczędność zachowanie dobrych właściwości cieplnych okien 3. Wymagania dotyczące sprzętu i maszyn do wykonywania robót budowlanych. Wykonawca winien dysponować niezbędnym sprzętem. gwarantującym wykonanie zamówienia na dobrym jakościowo poziomie uzgodnionym terminie. 4. Wymagania dotyczące środka transportowego Wykonawca zapewni transport okien na miejsce montażu Wykonawca jest zobowiązany do stosowania takich środków transportu, które nie wpłyną niekorzystnie na stan i jakość transportowanych materiałów. 5. Ogólne wymagania Zamawiającego dotyczące wymiany stolarki okiennej i drzwiowej. 5.1.Wymiary okien będą każdorazowo podawane w zleceniach. Wykonawca dokona sprawdzenia tych wymiarów przed wykonaniem stolarki. 5.2.Wbudować należy stolarkę kompletną wraz z okuciami. 5.3.Stolarkę należy wykonać zgodnie z normą PN-EN A1: Wstawić ościeżnicę w otwór, ustabilizować w pionie i w poziomie, zamocować kotwami do progu i ścian bocznych przy użyciu kołków rozpierających, założyć skrzydła na ościeżnicę, zamocowane okno należy uszczelnić między ościeżem, a ościeżnicą pianką poliuretanową dopuszczoną do stosowania Okna muszą być zamocowane za pomocą kotew metalowych, liczba punktów zamocowania powinna wynosić ;

6 wysokość okna szerokość okna liczba zamocowań w pionie w nadprożu ościeżnicy w progu ościeżnicy do 120 cm do 100 cm 4 pkt 2 pkt 4 pkt do 170 cm do 150 cm 6 pkt 3 pkt 5 pkt do 250 cm do 210 cm 8 pkt 4 pkt 7 pkt 5.6. Uzupełnić gładź cementową z wyprofilowaniem spadku pod parapet zewnętrzny, parapet należy podsunąć pod ościeżnicę okna, co pozwoli na właściwe odprowadzenie wody Ubytki tynku na ościeżach zewnętrznych i wewnętrznych należy uzupełnić zaprawą cementowo- wapienną o składzie zgodnym z wymaganymi normami Okna można montować w zestawy przy użyciu listwy łączącej TP- 1 wykonanej z kształtownika z PCV oraz śrub łączących 10 cm, kolejność montażu jak w przypadku okien pojedynczych, długość zestawu łączonego nie może przekraczać 6 m Wykonawca we własnym zakresie dokona wywozu i utylizacji zdemontowanej stolarki okiennej Okna winny być dostarczone na miejsce montażu z zamontowanymi nawiewnikami. 6. Kontrola jakości oraz odbiór wyrobów i robót budowlanych Wykonawca potwierdza na piśmie (załącznik do protokółu końcowego odbioru stolarki), że produkowane wyroby są zgodne z charakterystyką określoną w aprobacie technicznej lub normie. 7. Wymagania dotyczące obmiaru robót. 7.1 Jednostką obmiarową jest powierzchnia wymienionej stolarki budowlanej w m² Książka obmiarów wymienionej stolarki budowlanej jest niezbędna do udokumentowania wykonanych robót. 8. Odbiór robót obejmować będzie: a) sprawdzenie wymiarów i wykonania stolarki b) sprawdzenie sprawności działania skrzydeł i wartości siły niezbędnej do uruchomienia skrzydeł, otwierania i zamykania, ruchy skrzydeł powinny być płynne, bez zahamowań i zaczepiania skrzydła o inne części okna; sprawdzenie obrotu klamki do pozycji pełnego otwarcia i uchylenia skrzydła c) sprawdzenie szczelności skrzydeł na przenikanie wody opadowej d) sprawdzenie pionu - dopuszczalne odchylenie od pionu powinno być mniejsze od 1mm na 1m wysokości okna, nie więcej niż 3 mm na całej wysokości okna e) sprawdzenie prawidłowości obsadzenia parapetu z zachowaniem prawidłowego spadku f) sprawdzenie uszczelnienia i połączenia tynku z ościeżnicą oraz prawidłowość uzupełnienia tynku na ościeżach zewnętrznych i wewnętrznych 9. Dokumentacja odbiorowa.

7 a) protokół odbioru potwierdzony przez inspektora danej administracji b) potwierdzenie wykonania robót z klauzulą, zawierającą zasady bezpiecznego użytkowania okien, podpisane przez lokatora zamieszkującego w lokalu w którym dokonano wymiany stolarki c) dane i lokalizacja (adres i nazwisko lokatora) a) zestawienie aprobat technicznych, deklaracji zgodności, atestów higienicznych i certyfikatów na użyte materiały według wymagań w SIWZ. 10. Rozliczenie robót Wykonawca we własnym zakresie dokona wywozu i utylizacji zdemontowanej stolarki Wykonanie i montaż każdej partii zamówienia będzie realizowane zgodnie z harmonogramem, na podstawie odrębnych zleceń wystawianych przez Zamawiającego z wyszczególnionymi adresami lokatorów Wykonawca zgłasza Zamawiającemu (danej administracji) na piśmie wykonanie robót do odbioru Wykonawca przedstawia w formie pisemnej rozliczenie z wyceną wymienionej stolarki podając : a) adres zamontowanej stolarki b) powierzchnię stolarki okiennej w m² * cena za 1m² okna (ryczałt uwzględniający parapety zaokienne) c) powierzchnię stolarki okiennej ze szprosami w m² * cena za 1m² okna (ryczałt uwzględniający parapety zaokienne) d) powierzchnię drzwi balkonowych w m² * cena za 1m² drzwi (ryczałt) Inspektor techniczny danej administracji wyznaczy termin odbioru robót w ciągu 7 dni od daty zgłoszenia zakończenia Zasady rozliczenia i płatności za wykonane roboty będą określone w umowie na wykonanie robót budowlanych 11. Dokumenty odniesienia. Rysunki szkicowe stolarki okiennej i balkonowej do wykonania (załącznik nr 2), uwzględniające ogólne powierzchnie stolarki do wymiany w poszczególnych ADM-ch.
