B. SIEWNIK DO CI KONASIENNYCH TYP COMBI.

Transkrypt

1 - 8 - B. SIEWNIK DO CI KONASIENNYCH TYP COMBI. Siewnik Combi przeznaczony jest do wysiewu nasion ci kich jak równie nasion drobnych. Wersja podstawowa siewnika COMBI wysiew nasion ci kich. Adaptacja siewnika COMBI do wysiewu nasion drobnych.

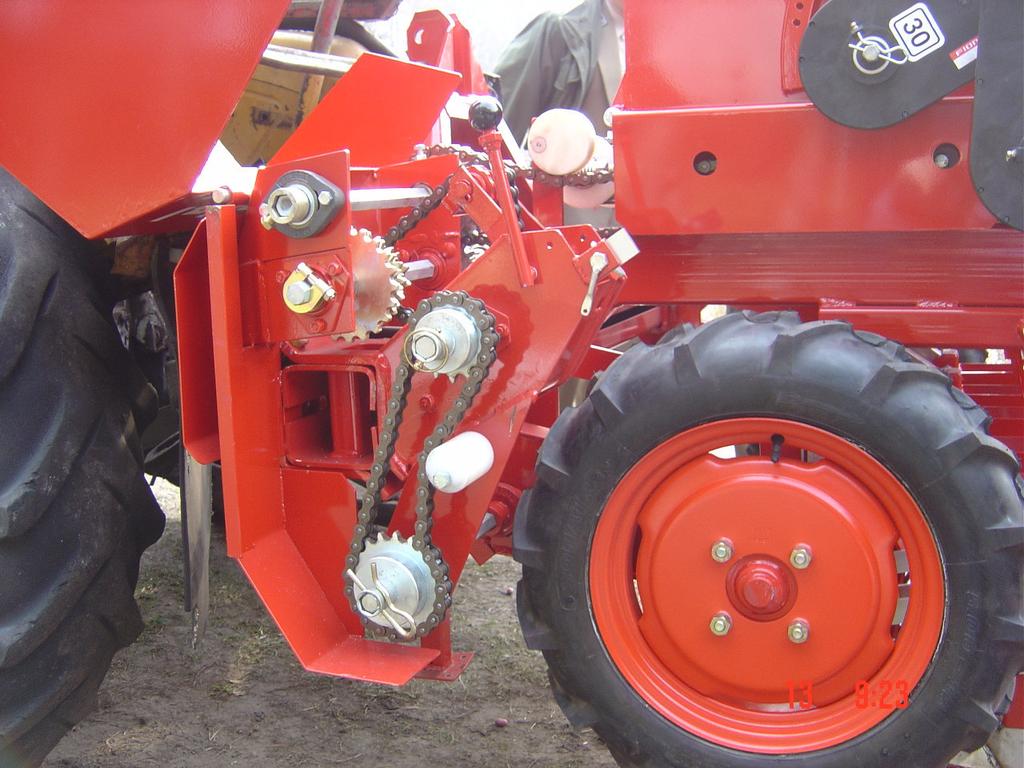

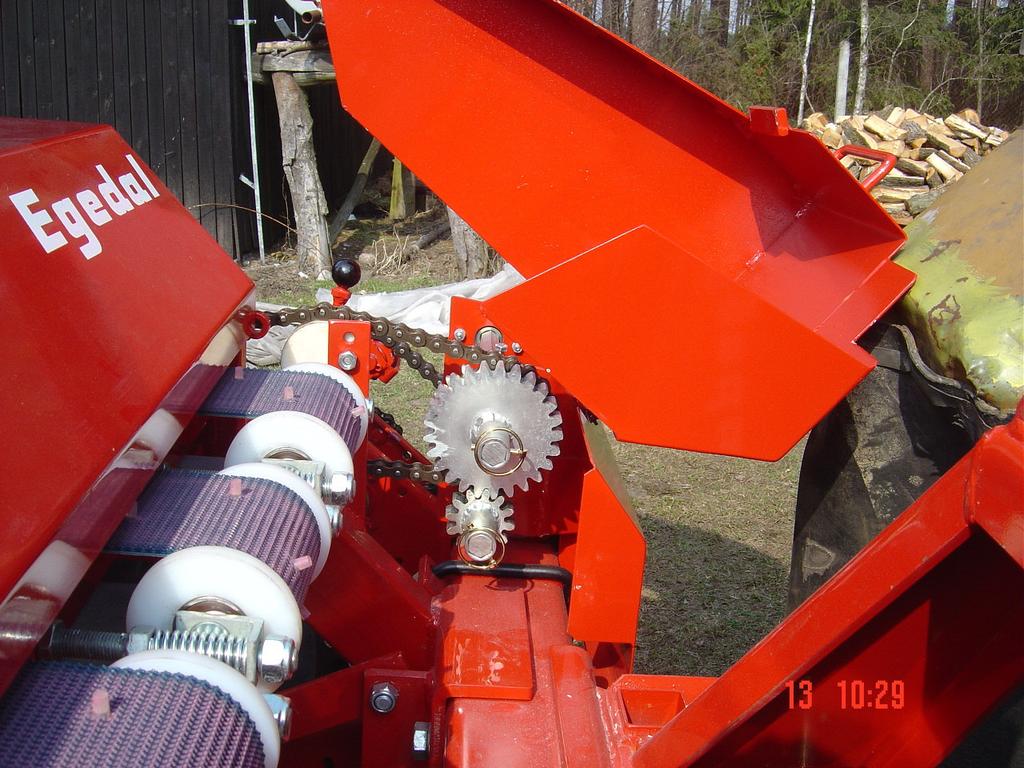

2 - 9 - Mechanizmy przeniesienia nap du oraz ustawiania dawki wysiewu nasion. Siewnik nap dzany jest od koła jezdnego poprzez układ przekładni ła cuchowo z batych. Na zdj ciu przekładnia ła cuchowa F-2, b d ca jednym z elementów ustawiania dawki wysiewu nasion. Zwi kszanie obrotów (koło małe u góry) oznaczamy jako 1H, zmniejszenie obrotów (koło du e u góry) oznaczamy jako 1L. Wielostopniowa przekładnia ła cuchowa F-1. Trzy koła z bate na wałku dolnym, poprzez ła cuch mog by sprz gane z sze cioma kołami na wałku górnym. Koła na wałku dolnym oznaczone s A, B, C, natomiast na wałku górnym 1 6. Sprz enie kola A z kołem 6 oznaczamy jako przeło enie A-6, koła B z kołem 3 jako przeło enie B-3 itd.

3 Przekładnia z bata F-3, której przeło enie oznaczane jest jako 2L, gdy koło du e jest na wałku górnym lub jako 2H gdy na wałku górnym jest koło małe. Schemat kinematyczny przeniesienia nap du siewnika COMBI przystosowanego do wysiewu nasion ci kich. Elementami wysiewaj cymi s ta my, które wybieraj nasiona ze skrzyni nasiennej. Ilo wysiewanych nasion uzale niona jest od pr dko ci przesuwu ta my.

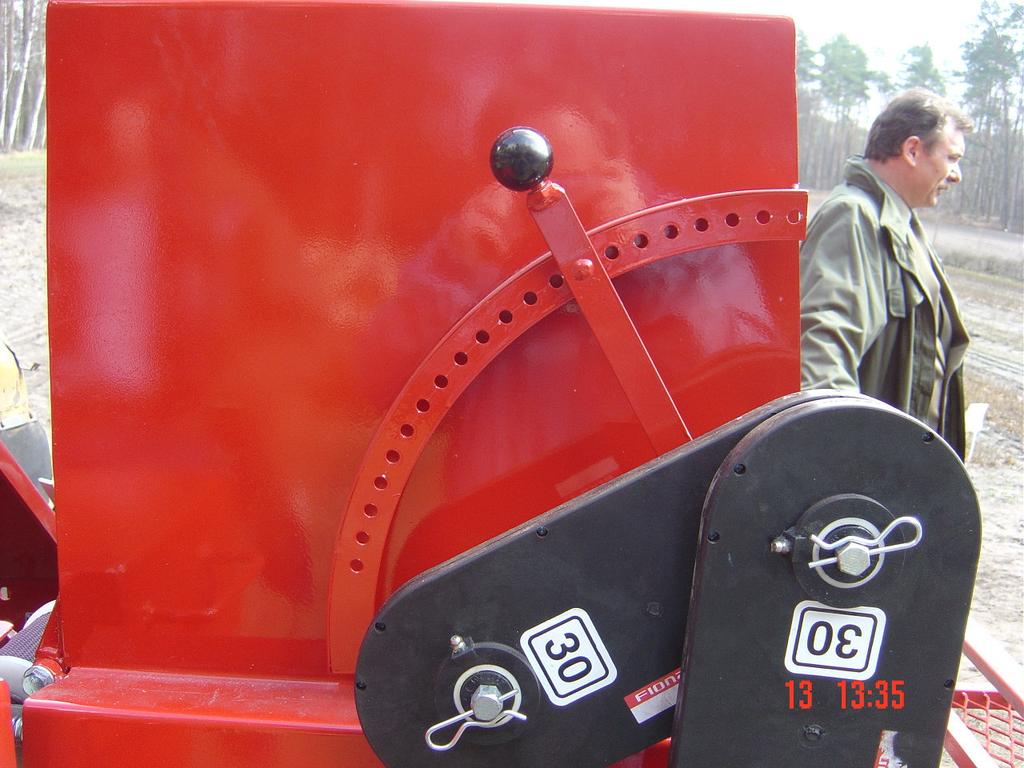

4 D wignia ustawienia wielko ci szczeliny pobierania nasion. Do wysiewu nasion drobnych oprócz elementów regulacyjnych wy ej przedstawionych dochodzi jeszcze mo liwo regulacji poprzez ustawienie odpowiedniej kombinacji kasetowych przekładni ła cuchowych (schematy ni ej).

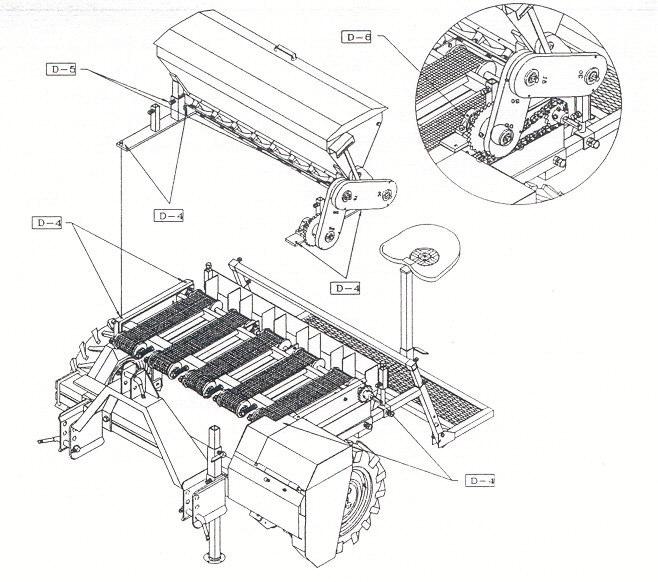

5 Przystawka do wysiewu nasion drobnych zainstalowana na siewniku COMBI. Przykład. Przed przyst pieniem do wykonania stacjonarnej próby kr conej na norm siewu nale y wykona nast puj ce czynno ci. Zakładamy, e chcemy wysia 50 kg/ar nasion z grupy ci konasiennych. - wyregulowa szczelin pobierania nasion przez ta my, by układały si one równomiernie na ta mie. Nadmiar nasion zgarniany jest przysłonami. Ustalono, e dla danego gatunku nasion jest to otwór nr 8. - zasypa nasiona do skrzyni nasiennej. - sprawdzi ustawienia mechanizmów regulacji i odczyta ich aktualne oznaczenia. Z konstrukcji siewnika wynika, e przy wykonywaniu stacjonarnej próby kr conej, wykonanie 51,5 obrotu kołem jezdnym symuluje siew na długo ci 100 m grz dy, czyli na powierzchni 1,5 ara 100m grz dy x ( 1,0 m grz dy+ 0,5 m cie ki roboczej ). - okre lamy ustawienia na siewniku: przekładnia F-1 przełozenie C-6, przekładnia F-2 przeło enie 1L, przekładnia F-3 przeło enie 2L. Odpowiada to przesuni ciu ta my o 170 mm na jeden obrót koła jezdnego. Pozycja nr 20 w tabeli przeło e. - dokona stacjonarnego wysiewu nasion dla tak ustawionego siewnika, obracaj c kołem 51,5 obrotu. - zwa y wysiane nasiona. Uzyskali my wynik 45kg/1,5 ara. - przeliczy na 1 ar. 45 kg - 1,5 ara X - 1,0 ar X = 30 kg/ar - wyznaczy pr dko przesuwu ta my w taki sposóby by wysia 50 kg/ar 30 kg/ar mm 50 kg/ar - Y mm Y = 283 mm. - odszuka warto przeło e dla pr dko ci przesuwu 283 mm/ 1 obrót koła jezdnego. Jest to pozycja nr 28 w tabeli : tzn. e powinny by ustawiono nast puj ce przeło enia: Dla przekładni F-1 przeło enie C-5, dla przekładni F-2 przeło enie 1H, dla przekładni F-3 przeło enie 2L. Po wykonaniu ustawie zgodnie z wy ej ustalonymi przeło eniami nale y wykona prób kr con sprawdzaj c z ponownym wa eniem nasion.

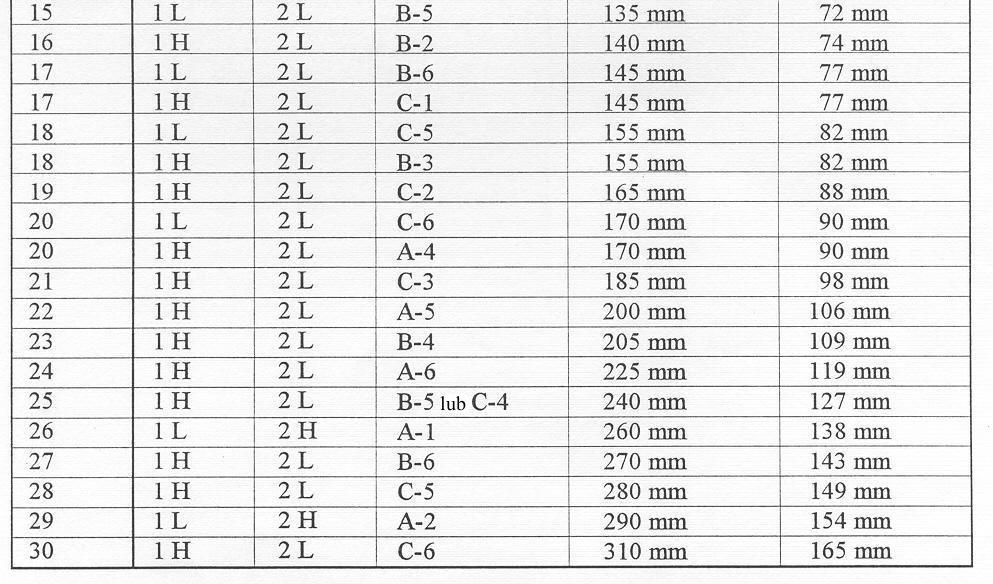

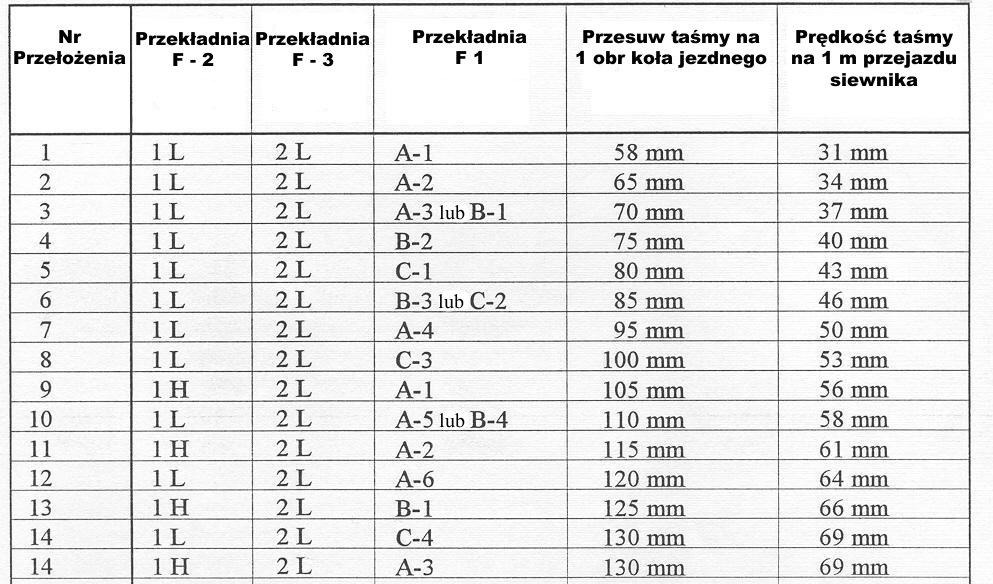

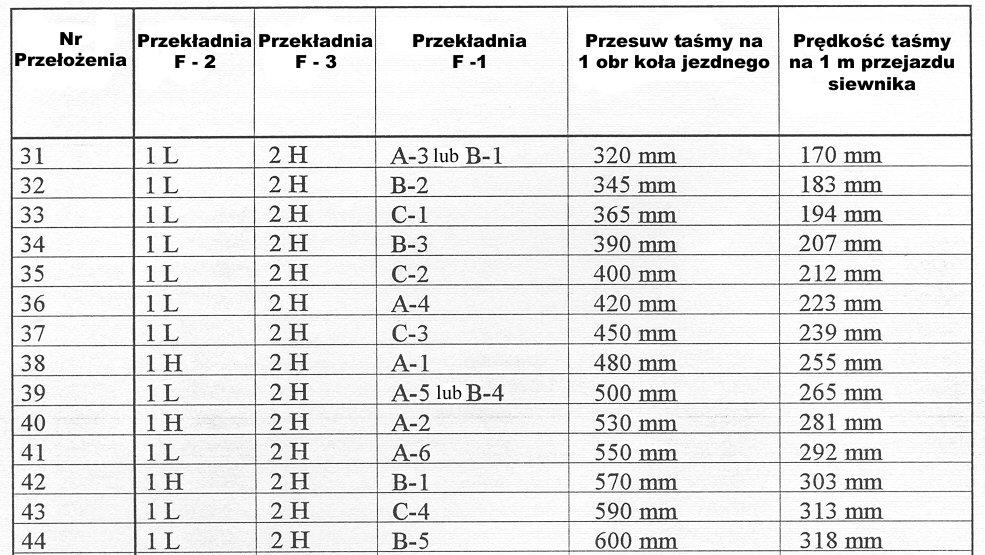

6 Tabela przeło e siewnika dla wysiewu nasion ci kich

7 UWAGA: Adaptuj c siewnik COMBI do siewu nasion drobnych poprzez nabudowanie przystawki nale y si posługiwa tabel nr 2. Tabela ta podaje zale no ilo ci obrotów wałka mechanizmu wysiewaj cego przypadaj cych na jeden obrót koła jezdnego. Sposób post powania przy przeprowadzaniu próby stacjonarnej jest taki sam jak w przypadku próby dla nasion ci kich. W tym przypadku nale y uwzgl dni równie kombinacje ustawienia kasetowych przekładni ła cuchowych pokazanych na rys. Draw 1-3.

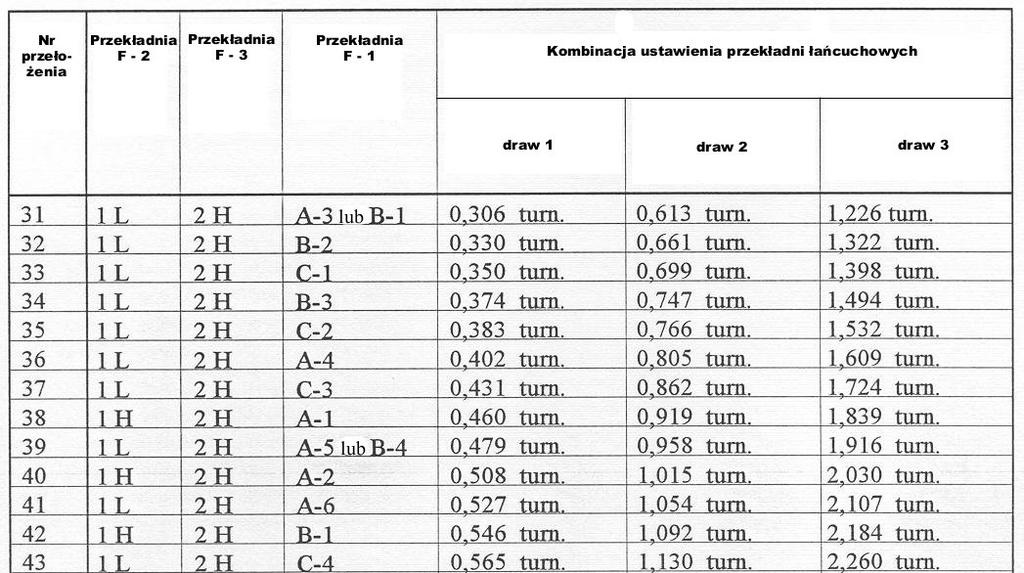

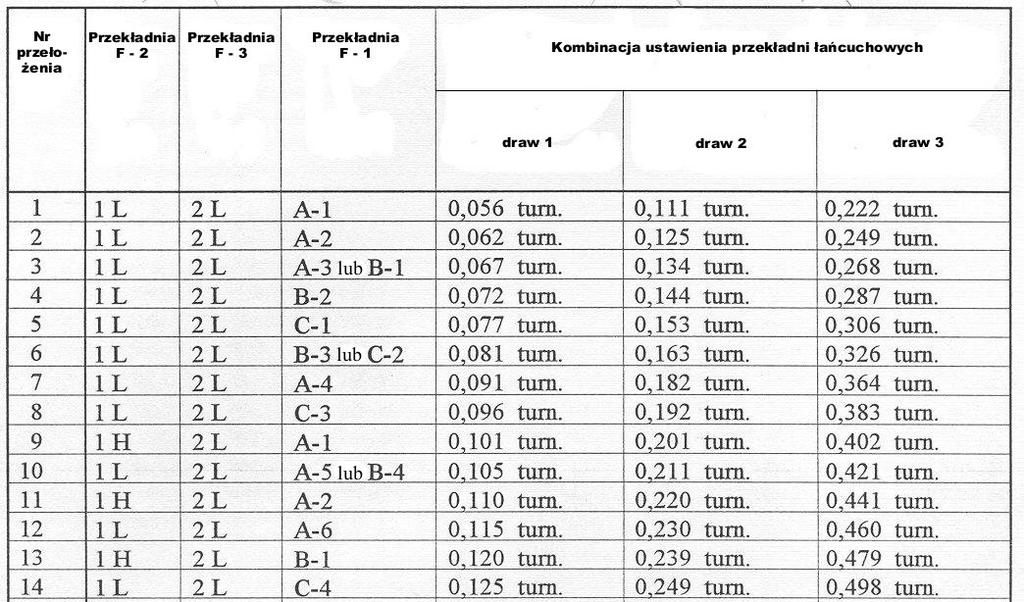

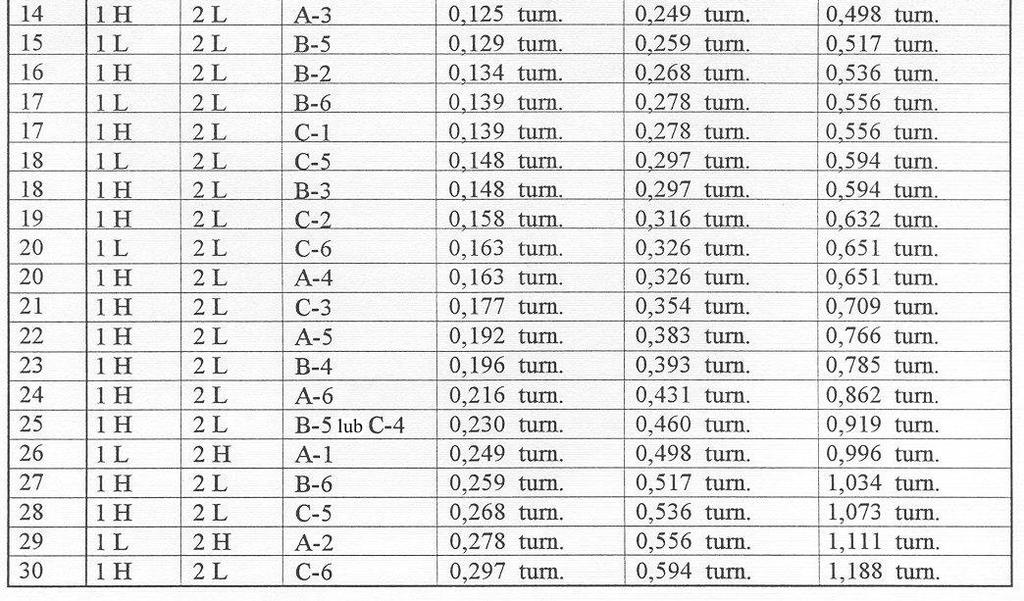

8 Tabela przeło e siewnika dla wysiewu nasion drobnych

9 - 16 -

10 - 17 Budowa i regulacje sekcji siewnej A-1 Koło kopiuj ce sekcji. A-2 Regulacja gł boko ci siewu. A-3 Mocowanie i regulacja zagarniaczy za kołem ugniataj cym. A-4 Regulacja odległo ci mocowania koła ugniataj cego. A-5 Mocowanie i regulacja zagarniaczy mi dzy kołami kopiuj cym i ugniataj cym. A-6 Koło ugniataj ce.
