1 Jøtul FS I 350 FL Jøtul FS I 350 FL Manual Version P09 PL - Instrukcja montażu i dane techniczne 2 Rysunki 4 Jøtul FS 350 FL H Jøtul FS 350 FL L Instrukcje załączone do produktu należy przechowywać przez cały okres jego użytkowania.

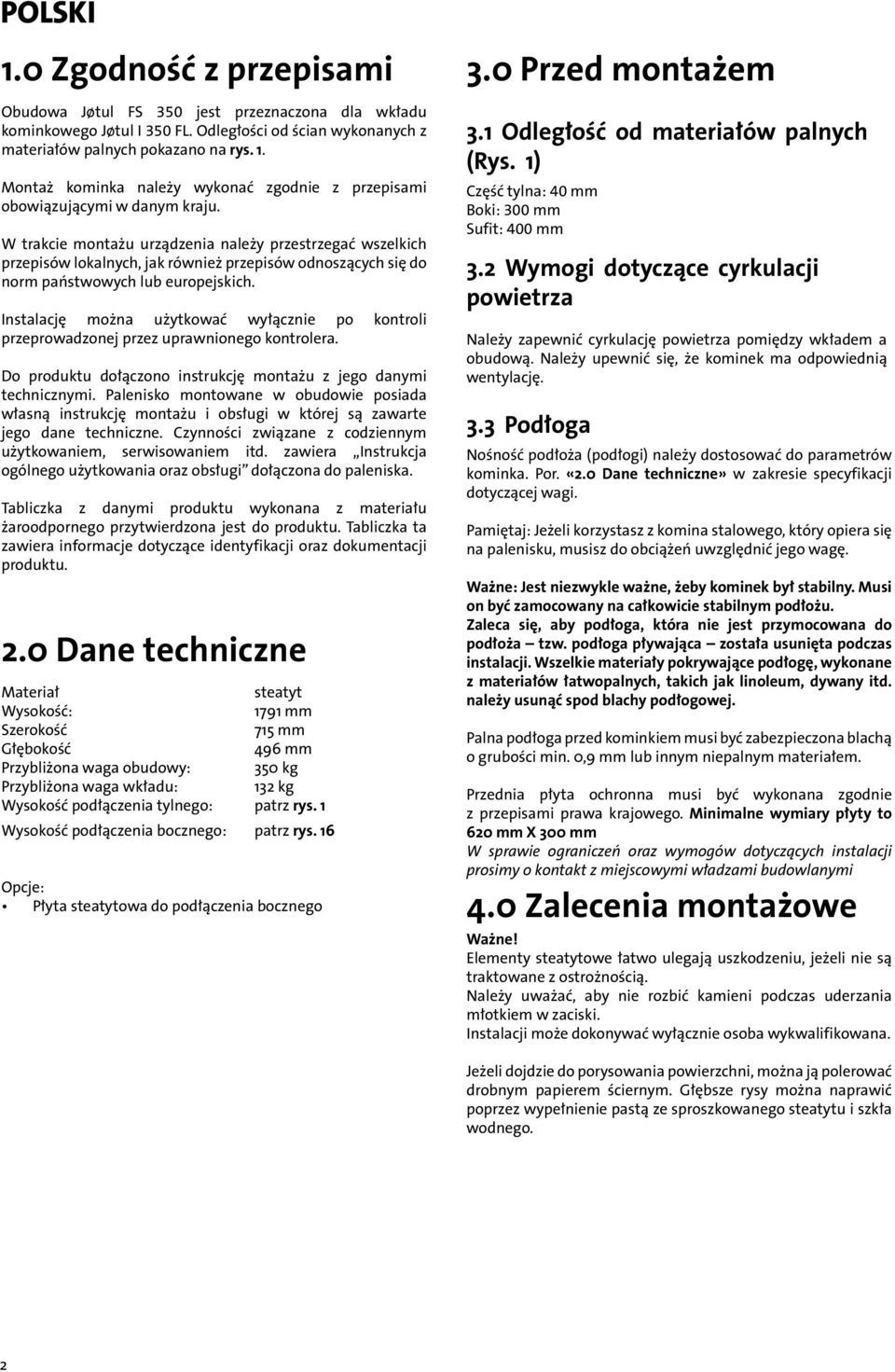

2 POLSKI 1.0 Zgodność z przepisami Obudowa Jøtul FS 350 jest przeznaczona dla wkładu kominkowego Jøtul I 350 FL. Odległości od ścian wykonanych z materiałów palnych pokazano na rys. 1. Montaż kominka należy wykonać zgodnie z przepisami obowiązującymi w danym kraju. W trakcie montażu urządzenia należy przestrzegać wszelkich przepisów lokalnych, jak również przepisów odnoszących się do norm państwowych lub europejskich. Instalację można użytkować wyłącznie po kontroli przeprowadzonej przez uprawnionego kontrolera. Do produktu dołączono instrukcję montażu z jego danymi technicznymi. Palenisko montowane w obudowie posiada własną instrukcję montażu i obsługi w której są zawarte jego dane techniczne. Czynności związane z codziennym użytkowaniem, serwisowaniem itd. zawiera Instrukcja ogólnego użytkowania oraz obsługi dołączona do paleniska. Tabliczka z danymi produktu wykonana z materiału żaroodpornego przytwierdzona jest do produktu. Tabliczka ta zawiera informacje dotyczące identyfikacji oraz dokumentacji produktu. 2.0 Dane techniczne Materiał steatyt Wysokość: 1791 mm Szerokość 715 mm Głębokość 496 mm Przybliżona waga obudowy: 350 kg Przybliżona waga wkładu: 132 kg Wysokość podłączenia tylnego: patrz rys. 1 Wysokość podłączenia bocznego: patrz rys. 16 Opcje: Płyta steatytowa do podłączenia bocznego 3.0 Przed montażem 3.1 Odległość od materiałów palnych (Rys. 1) Część tylna: 40 mm Boki: 300 mm Sufit: 400 mm 3.2 Wymogi dotyczące cyrkulacji powietrza Należy zapewnić cyrkulację powietrza pomiędzy wkładem a obudową. Należy upewnić się, że kominek ma odpowiednią wentylację. 3.3 Podłoga Nośność podłoża (podłogi) należy dostosować do parametrów kominka. Por. «2.0 Dane techniczne» w zakresie specyfikacji dotyczącej wagi. Pamiętaj: Jeżeli korzystasz z komina stalowego, który opiera się na palenisku, musisz do obciążeń uwzględnić jego wagę. Ważne: Jest niezwykle ważne, żeby kominek był stabilny. Musi on być zamocowany na całkowicie stabilnym podłożu. Zaleca się, aby podłoga, która nie jest przymocowana do podłoża tzw. podłoga pływająca została usunięta podczas instalacji. Wszelkie materiały pokrywające podłogę, wykonane z materiałów łatwopalnych, takich jak linoleum, dywany itd. należy usunąć spod blachy podłogowej. Palna podłoga przed kominkiem musi być zabezpieczona blachą o grubości min. 0,9 mm lub innym niepalnym materiałem. Przednia płyta ochronna musi być wykonana zgodnie z przepisami prawa krajowego. Minimalne wymiary płyty to 620 mm X 300 mm W sprawie ograniczeń oraz wymogów dotyczących instalacji prosimy o kontakt z miejscowymi władzami budowlanymi 4.0 Zalecenia montażowe Ważne! Elementy steatytowe łatwo ulegają uszkodzeniu, jeżeli nie są traktowane z ostrożnością. Należy uważać, aby nie rozbić kamieni podczas uderzania młotkiem w zaciski. Instalacji może dokonywać wyłącznie osoba wykwalifikowana. Jeżeli dojdzie do porysowania powierzchni, można ją polerować drobnym papierem ściernym. Głębsze rysy można naprawić poprzez wypełnienie pastą ze sproszkowanego steatytu i szkła wodnego. 2

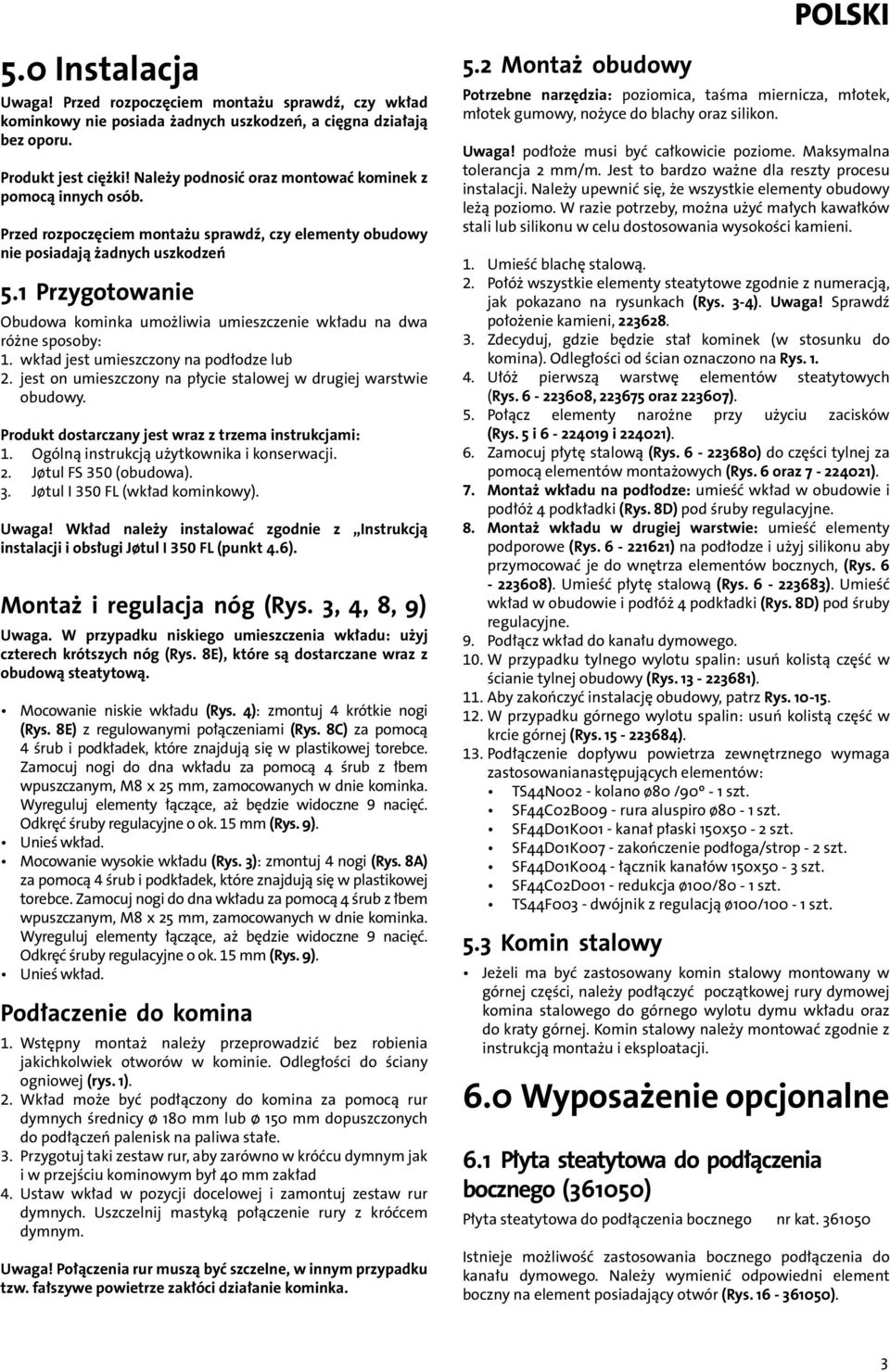

3 POLSKI 5.0 Instalacja Uwaga! Przed rozpoczęciem montażu sprawdź, czy wkład kominkowy nie posiada żadnych uszkodzeń, a cięgna działają bez oporu. Produkt jest ciężki! Należy podnosić oraz montować kominek z pomocą innych osób. Przed rozpoczęciem montażu sprawdź, czy elementy obudowy nie posiadają żadnych uszkodzeń 5.1 Przygotowanie Obudowa kominka umożliwia umieszczenie wkładu na dwa różne sposoby: 1. wkład jest umieszczony na podłodze lub 2. jest on umieszczony na płycie stalowej w drugiej warstwie obudowy. Produkt dostarczany jest wraz z trzema instrukcjami: 1. Ogólną instrukcją użytkownika i konserwacji. 2. Jøtul FS 350 (obudowa). 3. Jøtul I 350 FL (wkład kominkowy). Uwaga! Wkład należy instalować zgodnie z Instrukcją instalacji i obsługi Jøtul I 350 FL (punkt 4.6). Montaż i regulacja nóg (Rys. 3, 4, 8, 9) Uwaga. W przypadku niskiego umieszczenia wkładu: użyj czterech krótszych nóg (Rys. 8E), które są dostarczane wraz z obudową steatytową. Mocowanie niskie wkładu (Rys. 4): zmontuj 4 krótkie nogi (Rys. 8E) z regulowanymi połączeniami (Rys. 8C) za pomocą 4 śrub i podkładek, które znajdują się w plastikowej torebce. Zamocuj nogi do dna wkładu za pomocą 4 śrub z łbem wpuszczanym, M8 x 25 mm, zamocowanych w dnie kominka. Wyreguluj elementy łączące, aż będzie widoczne 9 nacięć. Odkręć śruby regulacyjne o ok. 15 mm (Rys. 9). Unieś wkład. Mocowanie wysokie wkładu (Rys. 3): zmontuj 4 nogi (Rys. 8A) za pomocą 4 śrub i podkładek, które znajdują się w plastikowej torebce. Zamocuj nogi do dna wkładu za pomocą 4 śrub z łbem wpuszczanym, M8 x 25 mm, zamocowanych w dnie kominka. Wyreguluj elementy łączące, aż będzie widoczne 9 nacięć. Odkręć śruby regulacyjne o ok. 15 mm (Rys. 9). Unieś wkład. Podłaczenie do komina 1. Wstępny montaż należy przeprowadzić bez robienia jakichkolwiek otworów w kominie. Odległości do ściany ogniowej (rys. 1). 2. Wkład może być podłączony do komina za pomocą rur dymnych średnicy ø 180 mm lub ø 150 mm dopuszczonych do podłączeń palenisk na paliwa stałe. 3. Przygotuj taki zestaw rur, aby zarówno w króćcu dymnym jak i w przejściu kominowym był 40 mm zakład 4. Ustaw wkład w pozycji docelowej i zamontuj zestaw rur dymnych. Uszczelnij mastyką połączenie rury z króćcem dymnym. Uwaga! Połączenia rur muszą być szczelne, w innym przypadku tzw. fałszywe powietrze zakłóci działanie kominka. 5.2 Montaż obudowy Potrzebne narzędzia: poziomica, taśma miernicza, młotek, młotek gumowy, nożyce do blachy oraz silikon. Uwaga! podłoże musi być całkowicie poziome. Maksymalna tolerancja 2 mm/m. Jest to bardzo ważne dla reszty procesu instalacji. Należy upewnić się, że wszystkie elementy obudowy leżą poziomo. W razie potrzeby, można użyć małych kawałków stali lub silikonu w celu dostosowania wysokości kamieni. 1. Umieść blachę stalową. 2. Połóż wszystkie elementy steatytowe zgodnie z numeracją, jak pokazano na rysunkach (Rys. 3-4). Uwaga! Sprawdź położenie kamieni, Zdecyduj, gdzie będzie stał kominek (w stosunku do komina). Odległości od ścian oznaczono na Rys Ułóż pierwszą warstwę elementów steatytowych (Rys. 6 -, oraz ). 5. Połącz elementy narożne przy użyciu zacisków (Rys. 5 i i ). 6. Zamocuj płytę stalową (Rys ) do części tylnej za pomocą elementów montażowych (Rys. 6 oraz ). 7. Montaż wkładu na podłodze: umieść wkład w obudowie i podłóż 4 podkładki (Rys. 8D) pod śruby regulacyjne. 8. Montaż wkładu w drugiej warstwie: umieść elementy podporowe (Rys ) na podłodze i użyj silikonu aby przymocować je do wnętrza elementów bocznych, (Rys. 6 - ). Umieść płytę stalową (Rys ). Umieść wkład w obudowie i podłóż 4 podkładki (Rys. 8D) pod śruby regulacyjne. 9. Podłącz wkład do kanału dymowego. 10. W przypadku tylnego wylotu spalin: usuń kolistą część w ścianie tylnej obudowy (Rys ). 11. Aby zakończyć instalację obudowy, patrz Rys W przypadku górnego wylotu spalin: usuń kolistą część w krcie górnej (Rys ). 13. Podłączenie dopływu powietrza zewnętrznego wymaga zastosowanianastępujących elementów: TS44N002 - kolano ø80 /90º - 1 szt. SF44C02B009 - rura aluspiro ø80-1 szt. SF44D01K001 - kanał płaski 150x50-2 szt. SF44D01K007 - zakończenie podłoga/strop - 2 szt. SF44D01K004 - łącznik kanałów 150x50-3 szt. SF44C02D001 - redukcja ø100/80-1 szt. TS44F003 - dwójnik z regulacją ø100/100-1 szt. 5.3 Komin stalowy Jeżeli ma być zastosowany komin stalowy montowany w górnej części, należy podłączyć początkowej rury dymowej komina stalowego do górnego wylotu dymu wkładu oraz do kraty górnej. Komin stalowy należy montować zgodnie z instrukcją montażu i eksploatacji. 6.0 Wyposażenie opcjonalne 6.1 Płyta steatytowa do podłączenia bocznego (361050) Płyta steatytowa do podłączenia bocznego nr kat Istnieje możliwość zastosowania bocznego podłączenia do kanału dymowego. Należy wymienić odpowiedni element boczny na element posiadający otwór (Rys ). 3

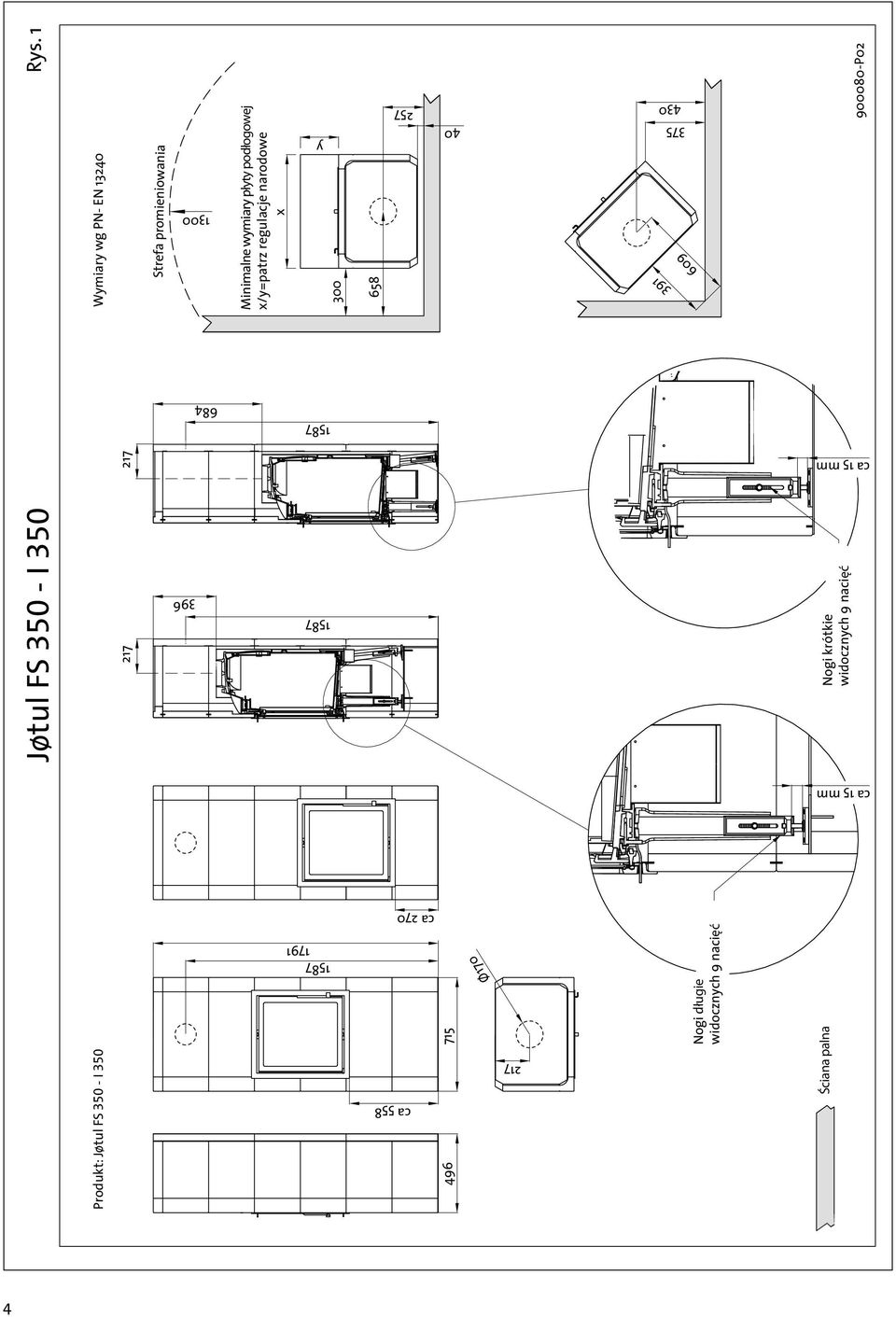

4 Strefa promieniowania Nogi długie widocznych 9 nacięć Ściana palna Nogi krótkie widocznych 9 nacięć Minimalne wymiary płyty podłogowej x/y=patrz regulacje narodowe x P02 ca 15 mm ca 15 mm y Wymiary wg PN- EN Produkt: Jøtul FS I Jøtul FS I 350 Rys. 1 Ø ca 270 ca 558 4

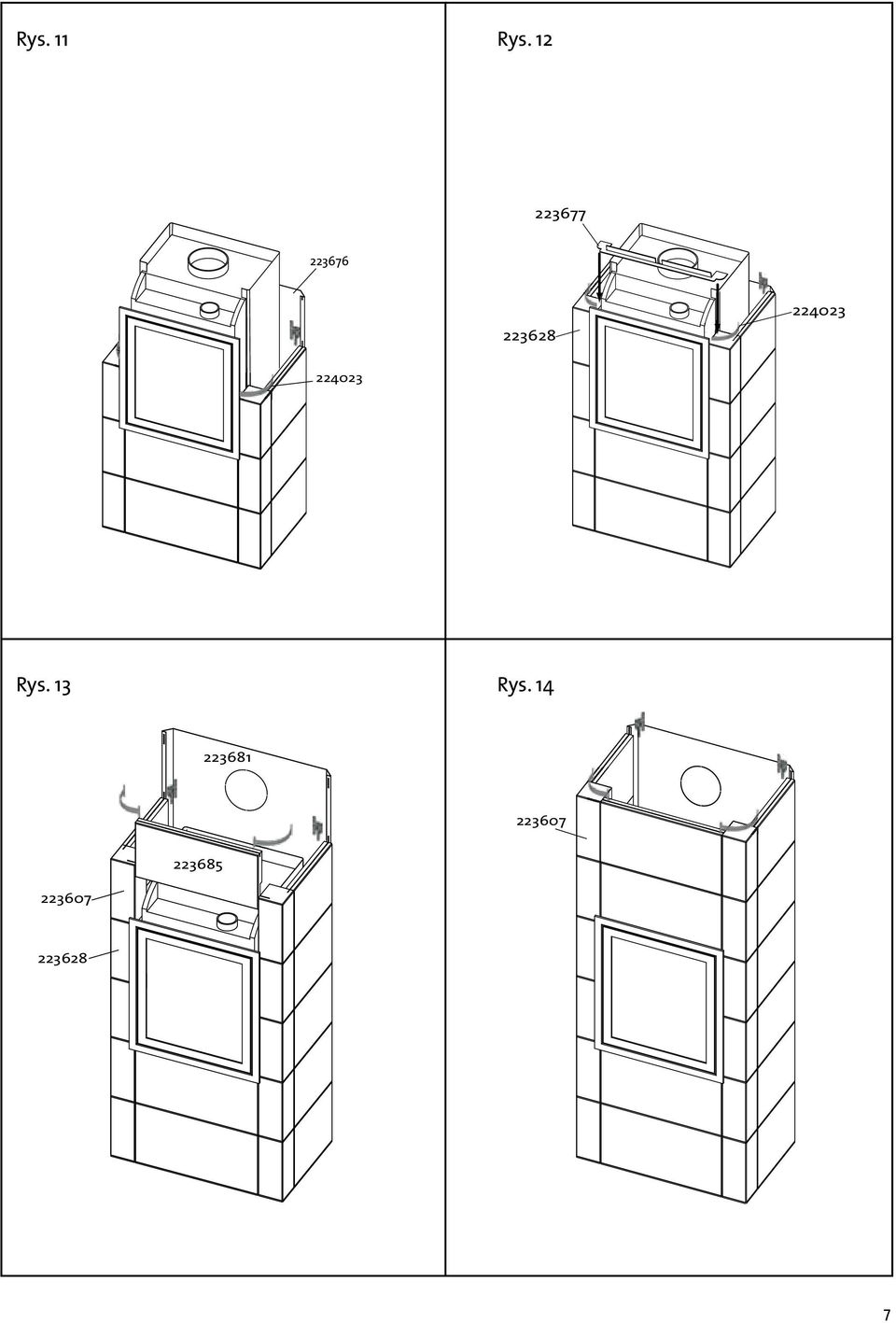

5 Rys. 2 Rys. 3 Rys

6 Rys. 5 Rys fig Rys. 7 Rys. 8 E B A C D Rys. 9 Rys. 10 6

7 Rys. 11 Rys Rys. 13 Rys

8 Rys. 15 Rys mm 8
