1 kumulacyjny wymiennik ciepła Jøtul I 18 kumulacyjny wymiennik ciepła Jøtul I 18 PL - Instrukcja montażu 2 kumulacyjny wymiennik ciepła Jøtul I 18 PL - Przed użyciem prosimy dokładnie przeczytać instrukcje montażu, ogólnego użytkowania oraz obsługi. Instrukcje załączone do produktu należy przechowywać przez cały okres użytkowania produktu.

2 Spis treści 1.0 Wstęp Dane techniczne ezpieczeństwo Montaż Wstęp kumulacyjny wymiennik ciepła - Heat Storage System - HSS (indeks TS49001) przeznaczony jest do współpracy z wkładami kominkowymi Jøtul I 18 Panorama i Jøtul I 18 Harmony. kumulacyjne wymienniki ciepła (Heat Storage System - HSS) to elementy, wykonane z materiałów ceramicznych o dużej pojemności cieplnej, których zadaniem jest odzyskiwanie i gromadzenie energii zawartej w spalinach. Elementy akumulacyjnych wymienników ciepła, przez które przepływają spaliny, nagrzewają się, a następnie powoli stygnąc oddają zgromadzone ciepło. Ich stosowanie wydłuża proces grzewczy kominka lub pieca nawet o kilka godzin, dając przy tym bardziej równomierną temperaturę w pomieszczeniach. Dzięki temu wzrasta sprawność urządzenia grzewczego i znacząco zmniejsza się zużycie drewna. Od długości czasu, w jakim intensywnie palimy w kominku, rodzaju i jakości drewna zależy ilość ciepła, które zmagazynuje akumulacyjny wymiennik ciepła. Doświadczeni użytkownicy są w stanie uzyskać dodatkowe 5-8 kwh energii. Przed montażem należy zapoznać się dokładnie z instrukcją montażu wkładu kominkowego oraz ogólną instrukcją użytkowania. Zapoznanie się z ich treściami ułatwi poprawną instalację, co jest konieczne dla zapewnienia prawidłowego i bezpiecznego użytkowania. Postanowienia krajowe i lokalne powinny być spełnione. 2.0 Dane techniczne Materiał: beton o kruszywie z tlenkami żelaza i manganu Gęstość pozorna materiału 2,85 g/cmd Wysokość: 590 mm Średnica: 455 mm Głębokość 309 mm Średnica rury dymowej 160 mm Waga elementu akumulacyjnego: 30 kg Waga kompletnego produktu: ok. 150 kg Waga wkładu z wymiennikiem: Jøtul I kg Odzysk energii: ok. 5-8 kwh Zawartość: kształtka akumulacyjna zespół montażowy 5 szt. 1 komplet Widok i wymiary rys. 1 2

3 3.0 ezpieczeństwo Jeżeli górna powierzchnia zabudowy wkładu Jøtul I 18 będzie otwarta, należy zachować min. 500 mm odległość pomiędzy nią, a stropem wykonanym z palnych materiałów. Upewnijcie się Państwo, że w górnej części znajduje się otwór wentylacyjny o powierzchni czynnej min. 5 cmc - patrz rys. 2. «Instrukcja montażu Jøtul I 18» 4.0 Montaż Uwaga! Przed rozpoczęciem montażu sprawdź, czy elementy nie posiadają żadnych uszkodzeń. Produkt jest ciężki! Upewnij się, czy masz pomoc innych osób podczas instalacji produktu. Miejsce pod zainstalowanie wkładu kominkowego musi posiadać odpowiednią nośność. Poruszono «2.0 Dane techniczne» w zakresie specyfikacji dotyczącej wagi. Wkład kominkowy należy zmontować i ustawić wg zaleceń Instrukcji obsługi i użytkowania wkładu kominkowego Jøtul I 18. Rys. 2 Rys o ± ± Ustaw wkład kominkowy według instrukcji montażu, pomijając montaż dzwonu dymowego, osłony dzwonu dymowego, króćców powietrza do spalania, zaślepki nad regulacją Rys. 3 C D Jøtul I 18 Panorama z wymiennikiem akumulacyjnym D C Na pokrywie dymowej () umieść pierścień () z przyspawanymi nakrętkami do góry tak, aby wcięcie (C) na pierścieniu nałożyć na wypust (D) w żeliwnej pokrywie dymowej 3

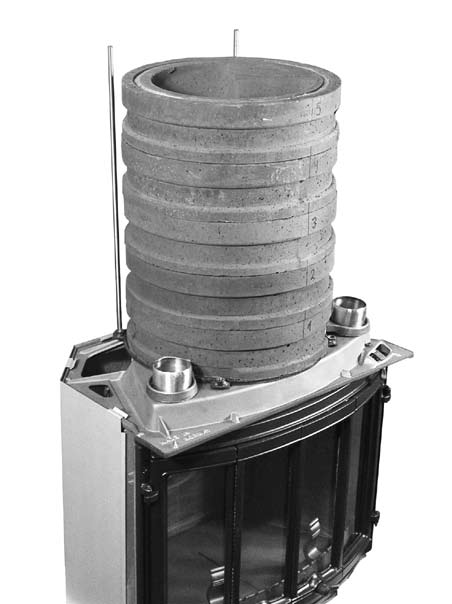

4 Rys. 4 Rys. 5 Wkręć pręty 2xM12 () w tylne nakrętki pierścienia () Na pierścieniu (), jako pierwszy umieść kształtkę akumulacyjną () podpisany cyfrą 1 do przodu kominka Rys. 6 Rys. 7 Zamontuj króćce rur dopływu zewnętrznego powietrza do spalania () w celu sprawdzenia prawidłowego umieszczenia krążka akumulacyjnego (). Jeśli kształtka akumulacyjna przeszkadza w swobodnym montażu króćca, należy poprawić jej umieszczenie. Nakładamy kolejno ponumerowane kształtki akumulacyjne na siebie: 2, 3, 4, 5 tak, aby narysowana linia tworzyła ciągłość. 4

5 Rys. 8 Rys. 9 Wkręć pręty 2xM12 () w przednie nakrętki pierścienia () Pierścień górny () umieść na kształtkach akumulacyjnych i prętach M12 tak, aby dystanse () skierowane były do góry Rys. 10 E C D 1. Dzwon dymowy () nałóż na pierścień górny () 2. Dwie blaszki dystansujące (C) włóż na dowolne dwa przeciwległe pręty M12 (D), następnie wkręć na wszystkie pręty nakrętki M12 (E) do uzyskania oporu. laszki dystansujące (C) służą do zabezpieczenia dzwonu dymowego () przed przesuwaniem się. 3. Dalszy montaż wkładu kominkowego należy wykonać według instrukcji obsługi kominka. 5

6 Jøtul Polska, Styczeń 2011 Jøtul Polska prowadzi politykę stałego poprawiania i ulepszania swoich wyrobów. Mogą zatem w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje, wzornictwo, materiały lub wymiary. Jøtul Polska Sp. z o.o. Polska, Gdańsk ul. Twarda 12
