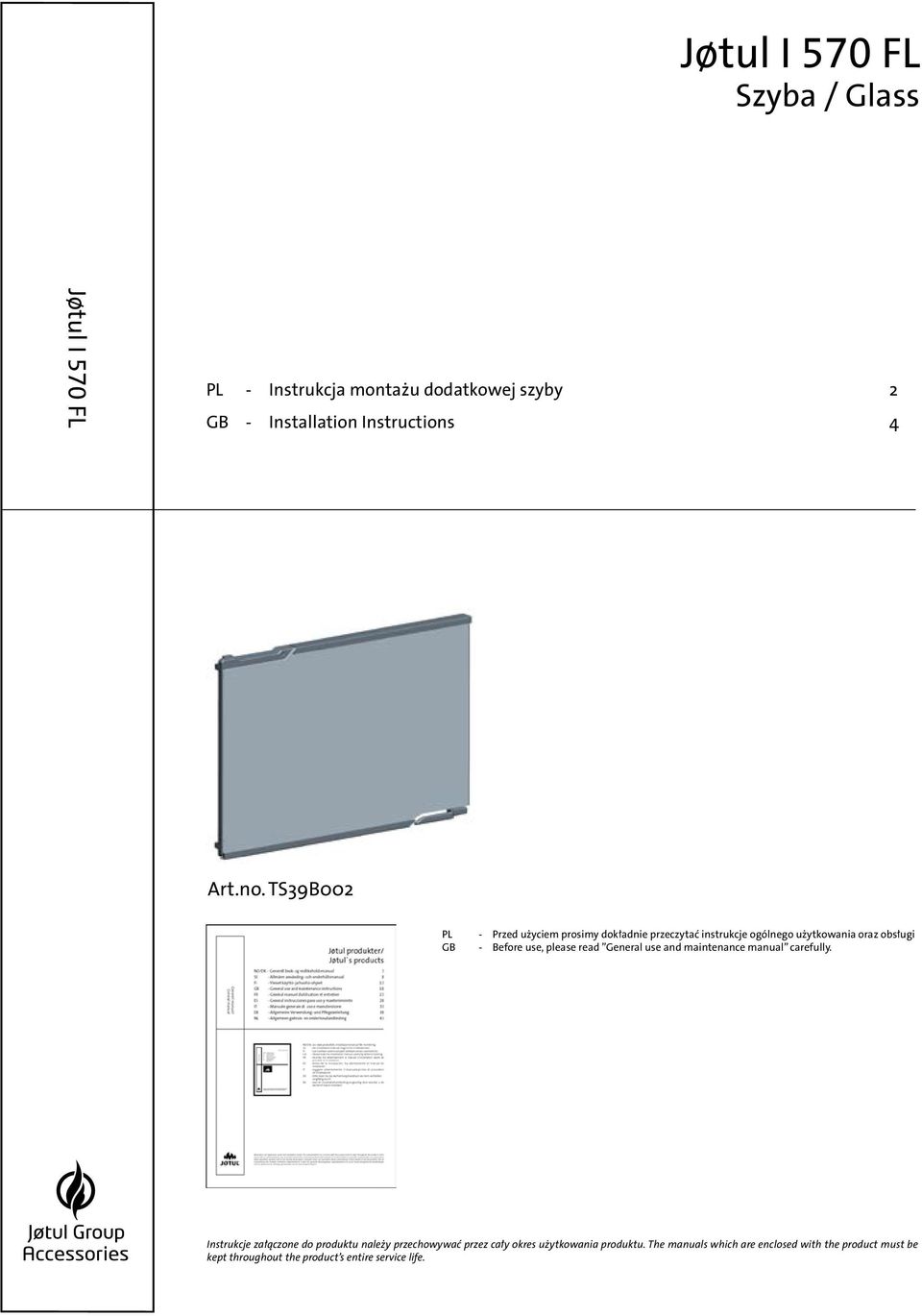

Jøtul I 570 FL. Szyba / Glass. Jøtul I 570 FL. Art.no. TS39B002. PL - Instrukcja montażu dodatkowej szyby 2 GB - Installation Instructions 4

Transkrypt

1 Jøtul I 570 FL Szyba / Glass Jøtul I 570 FL PL - Instrukcja montażu dodatkowej szyby 2 G - Installation Instructions 4 rt.no. TS39002 PL - Przed użyciem prosimy dokładnie przeczytać instrukcje ogólnego użytkowania oraz obsługi G - efore use, please read General use and maintenance manual carefully. Instrukcje załączone do produktu należy przechowywać przez cały okres użytkowania produktu. The manuals which are enclosed with the product must be kept throughout the product s entire service life.

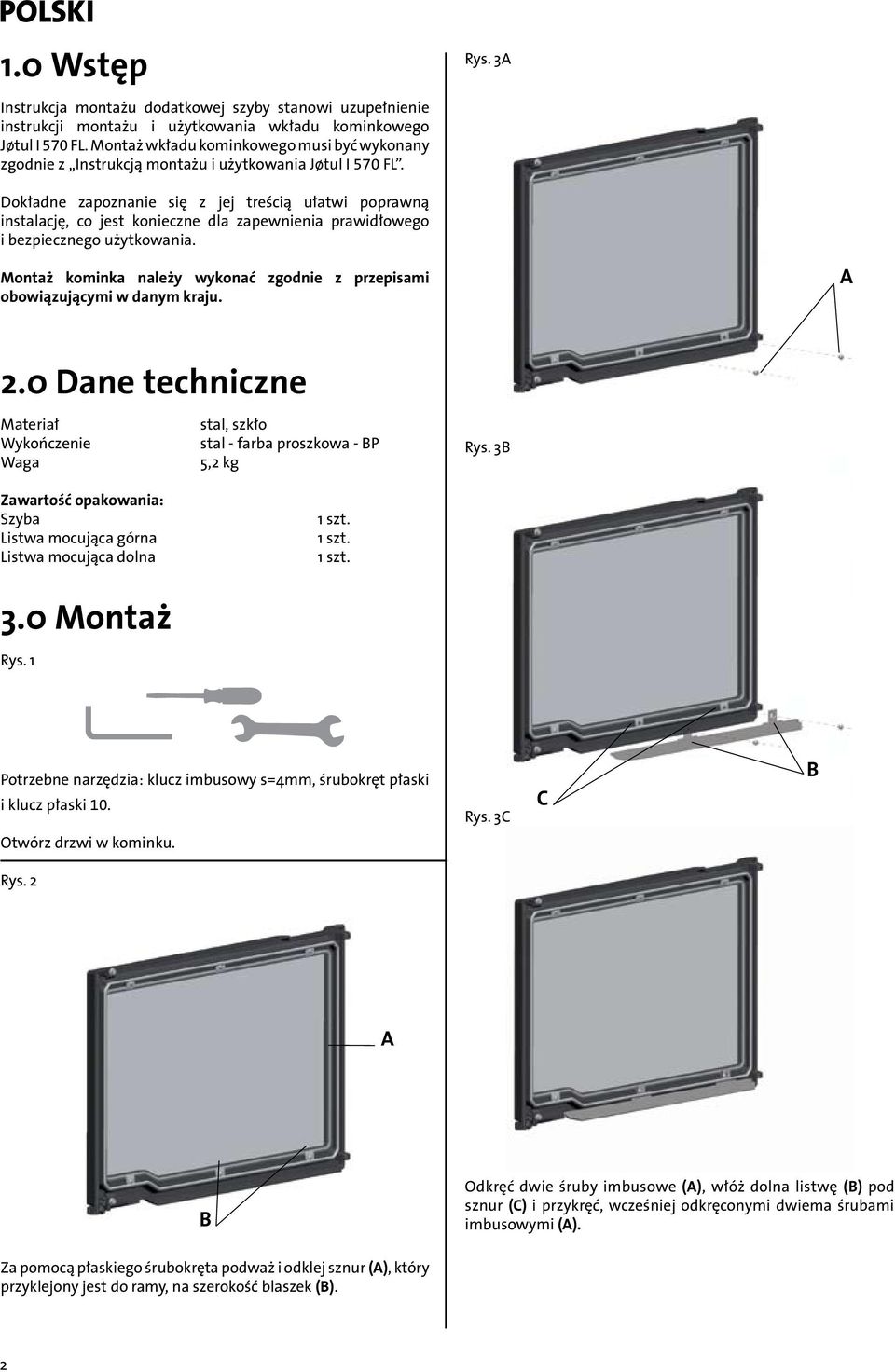

2 POLSKI 1.0 Wstęp Instrukcja montażu dodatkowej szyby stanowi uzupełnienie instrukcji montażu i użytkowania wkładu kominkowego Jøtul I 570 FL. Montaż wkładu kominkowego musi być wykonany zgodnie z Instrukcją montażu i użytkowania Jøtul I 570 FL. Rys. 3 Dokładne zapoznanie się z jej treścią ułatwi poprawną instalację, co jest konieczne dla zapewnienia prawidłowego i bezpiecznego użytkowania. Montaż kominka należy wykonać zgodnie z przepisami obowiązującymi w danym kraju. 2.0 Dane techniczne Materiał Wykończenie Waga Zawartość opakowania: Szyba Listwa mocująca górna Listwa mocująca dolna 3.0 Montaż Rys. 1 stal, szkło stal - farba proszkowa - P 5,2 kg 1 szt. 1 szt. 1 szt. Rys. 3 Potrzebne narzędzia: klucz imbusowy s=4mm, śrubokręt płaski i klucz płaski 10. Rys. 3 Otwórz drzwi w kominku. Rys. 2 Odkręć dwie śruby imbusowe (), włóż dolna listwę () pod sznur () i przykręć, wcześniej odkręconymi dwiema śrubami imbusowymi (). Za pomocą płaskiego śrubokręta podważ i odklej sznur (), który przyklejony jest do ramy, na szerokość blaszek (). 2

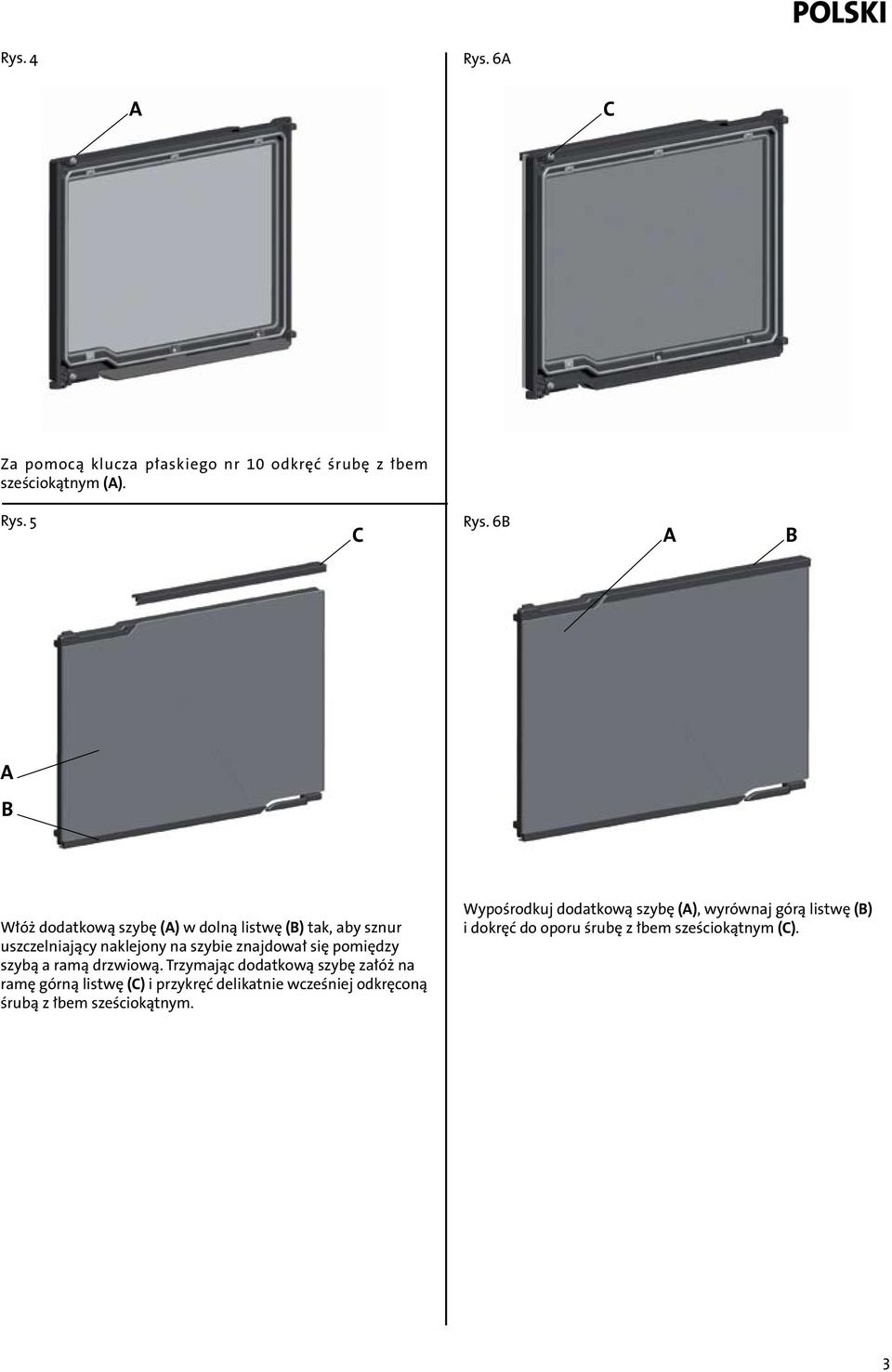

3 POLSKI Rys. 4 Rys. 6 Za pomocą klucza płaskiego nr 10 odkręć śrubę z łbem sześciokątnym (). Rys. 5 Rys. 6 Włóż dodatkową szybę () w dolną listwę () tak, aby sznur uszczelniający naklejony na szybie znajdował się pomiędzy szybą a ramą drzwiową. Trzymając dodatkową szybę załóż na ramę górną listwę () i przykręć delikatnie wcześniej odkręconą śrubą z łbem sześciokątnym. Wypośrodkuj dodatkową szybę (), wyrównaj górą listwę () i dokręć do oporu śrubę z łbem sześciokątnym (). 3

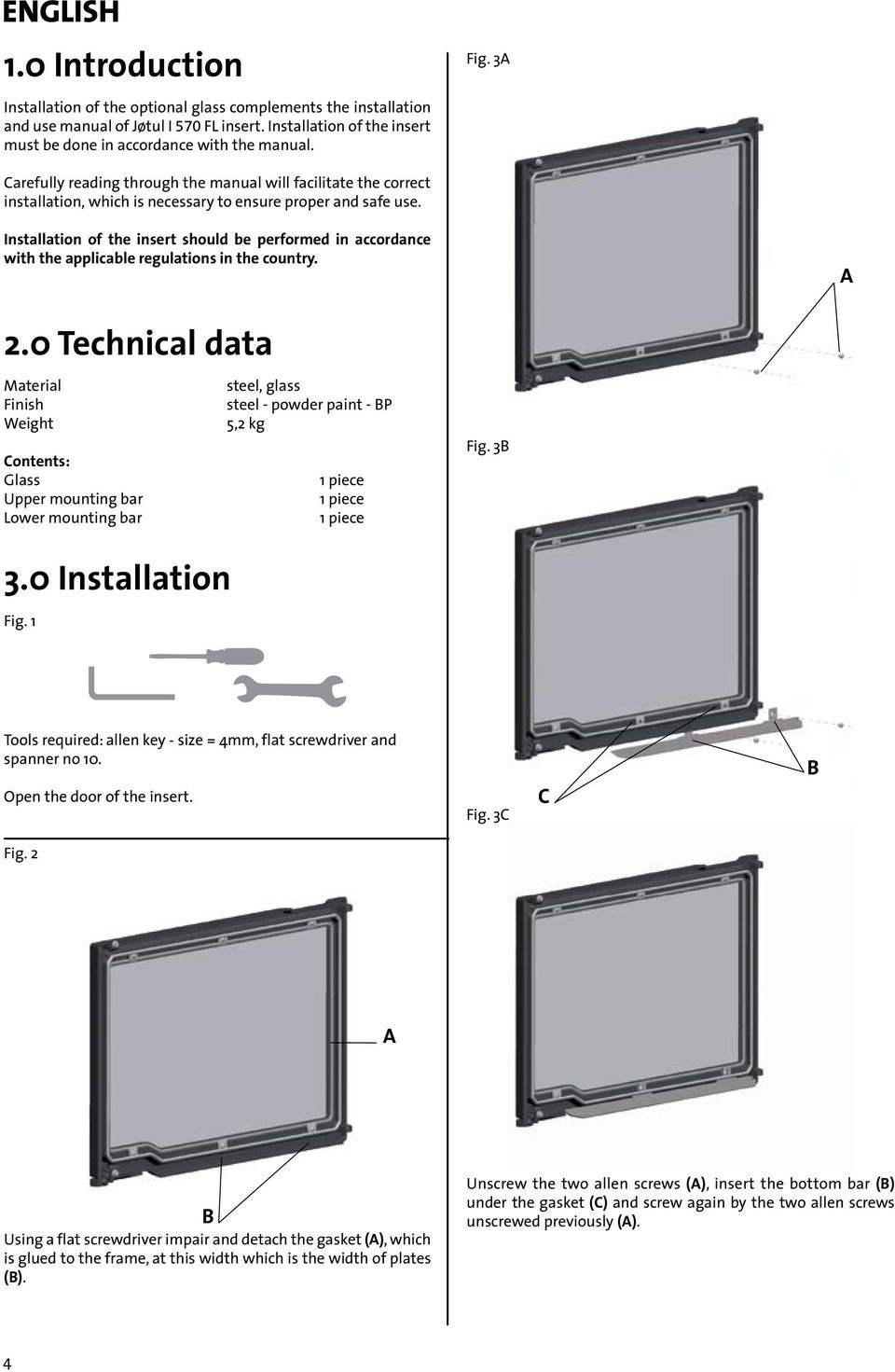

4 english 1.0 Introduction Installation of the optional glass complements the installation and use manual of Jøtul I 570 FL insert. Installation of the insert must be done in accordance with the manual. Fig. 3 arefully reading through the manual will facilitate the correct installation, which is necessary to ensure proper and safe use. Installation of the insert should be performed in accordance with the applicable regulations in the country. 2.0 Technical data Material Finish Weight ontents: Glass Upper mounting bar Lower mounting bar steel, glass steel - powder paint - P 5,2 kg 1 piece 1 piece 1 piece Fig Installation Fig. 1 Tools required: allen key - size = 4mm, flat screwdriver and spanner no 10. Open the door of the insert. Fig. 3 Fig. 2 Using a flat screwdriver impair and detach the gasket (), which is glued to the frame, at this width which is the width of plates (). Unscrew the two allen screws (), insert the bottom bar () under the gasket () and screw again by the two allen screws unscrewed previously (). 4

5 english Fig. 4 Fig. 6 Using a spanner unscrew the screw no 10 with the hexagonal head (). Fig. 5 Fig. 6 Put an extra glass () into the bottom bar () so that the sealing gasket glued on the glass there was between the glass and the door frame. Keeping the extra glass put the upper bar on the frame () and tighten gently by the screw with the hexagonal head unscrewed previously. enter the additional glass (), align the upper bar () and tighten the screw with the hexagonal head until it stops (). 5

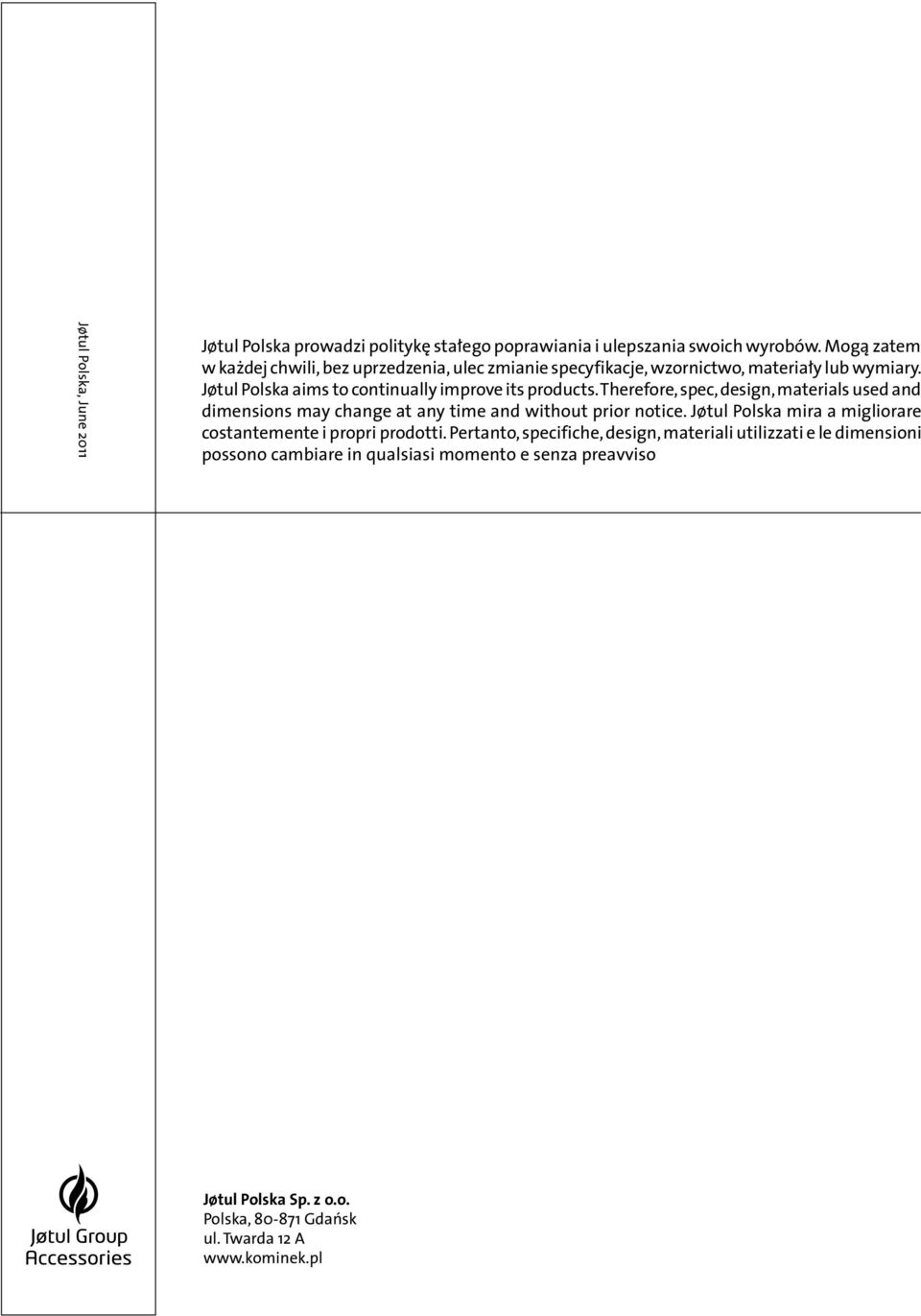

6 Jøtul Polska, June 2011 Jøtul Polska prowadzi politykę stałego poprawiania i ulepszania swoich wyrobów. Mogą zatem w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje, wzornictwo, materiały lub wymiary. Jøtul Polska aims to continually improve its products. Therefore, spec, design, materials used and dimensions may change at any time and without prior notice. Jøtul Polska mira a migliorare costantemente i propri prodotti. Pertanto, specifiche, design, materiali utilizzati e le dimensioni possono cambiare in qualsiasi momento e senza preavviso Jøtul Polska Sp. z o.o. Polska, Gdańsk ul. Twarda 12
