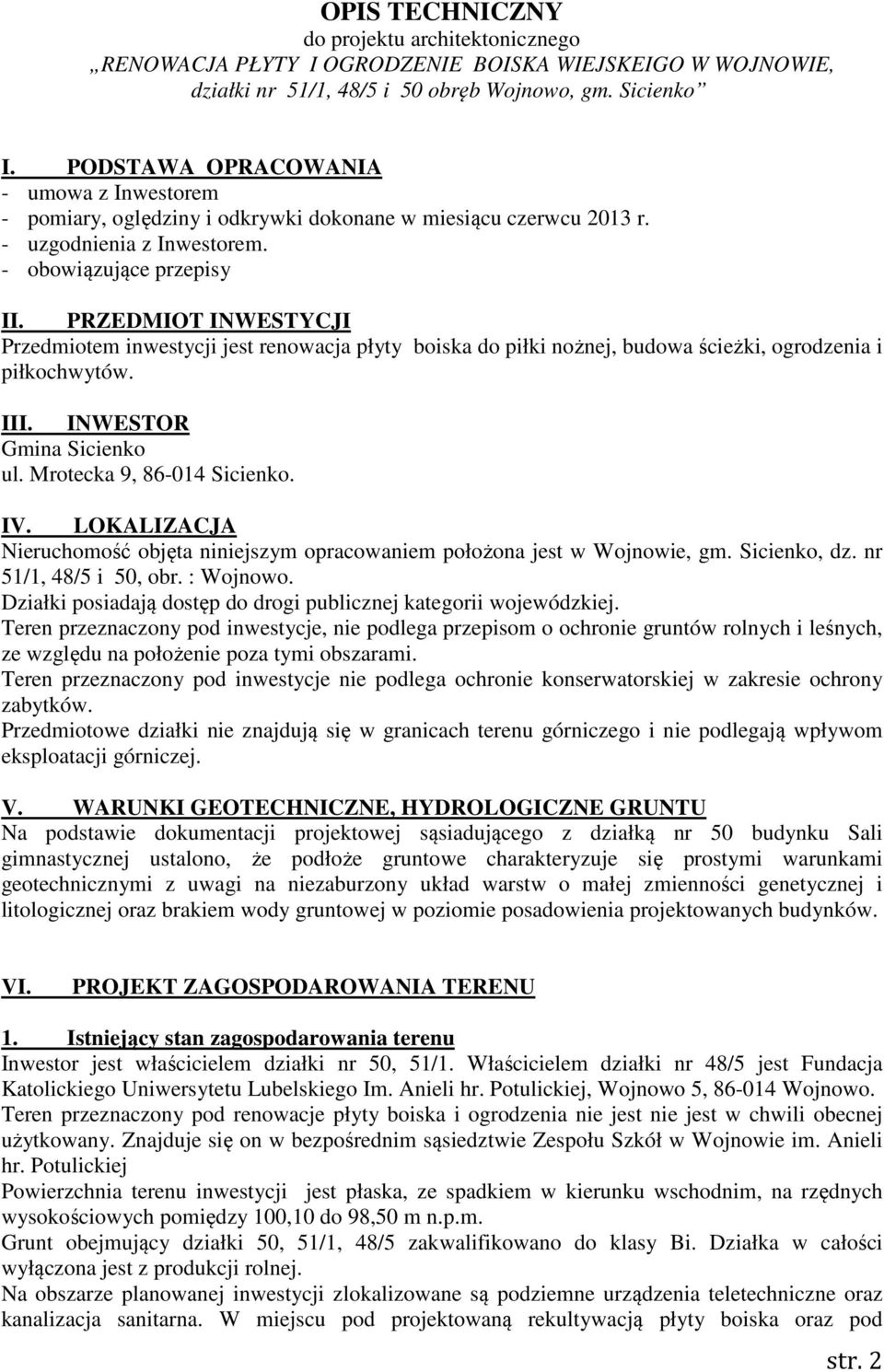

1 OPIS TECHNICZNY do projektu architektonicznego RENOWACJA PŁYTY I OGRODZENIE BOISKA WIEJSKEIGO W WOJNOWIE, działki nr 51/1, 48/5 i 50 obręb Wojnowo, gm. Sicienko I. PODSTAWA OPRACOWANIA - umowa z Inwestorem - pomiary, oględziny i odkrywki dokonane w miesiącu czerwcu 2013 r. - uzgodnienia z Inwestorem. - obowiązujące przepisy II. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest renowacja płyty boiska do piłki nożnej, budowa ścieżki, ogrodzenia i piłkochwytów. III. INWESTOR Gmina Sicienko ul. Mrotecka 9, Sicienko. IV. LOKALIZACJA Nieruchomość objęta niniejszym opracowaniem położona jest w Wojnowie, gm. Sicienko, dz. nr 51/1, 48/5 i 50, obr. : Wojnowo. Działki posiadają dostęp do drogi publicznej kategorii wojewódzkiej. Teren przeznaczony pod inwestycje, nie podlega przepisom o ochronie gruntów rolnych i leśnych, ze względu na położenie poza tymi obszarami. Teren przeznaczony pod inwestycje nie podlega ochronie konserwatorskiej w zakresie ochrony zabytków. Przedmiotowe działki nie znajdują się w granicach terenu górniczego i nie podlegają wpływom eksploatacji górniczej. V. WARUNKI GEOTECHNICZNE, HYDROLOGICZNE GRUNTU Na podstawie dokumentacji projektowej sąsiadującego z działką nr 50 budynku Sali gimnastycznej ustalono, że podłoże gruntowe charakteryzuje się prostymi warunkami geotechnicznymi z uwagi na niezaburzony układ warstw o małej zmienności genetycznej i litologicznej oraz brakiem wody gruntowej w poziomie posadowienia projektowanych budynków. VI. PROJEKT ZAGOSPODAROWANIA TERENU 1. Istniejący stan zagospodarowania terenu Inwestor jest właścicielem działki nr 50, 51/1. Właścicielem działki nr 48/5 jest Fundacja Katolickiego Uniwersytetu Lubelskiego Im. Anieli hr. Potulickiej, Wojnowo 5, Wojnowo. Teren przeznaczony pod renowacje płyty boiska i ogrodzenia nie jest nie jest w chwili obecnej użytkowany. Znajduje się on w bezpośrednim sąsiedztwie Zespołu Szkół w Wojnowie im. Anieli hr. Potulickiej Powierzchnia terenu inwestycji jest płaska, ze spadkiem w kierunku wschodnim, na rzędnych wysokościowych pomiędzy 100,10 do 98,50 m n.p.m. Grunt obejmujący działki 50, 51/1, 48/5 zakwalifikowano do klasy Bi. Działka w całości wyłączona jest z produkcji rolnej. Na obszarze planowanej inwestycji zlokalizowane są podziemne urządzenia teletechniczne oraz kanalizacja sanitarna. W miejscu pod projektowaną rekultywacją płyty boiska oraz pod str. 2

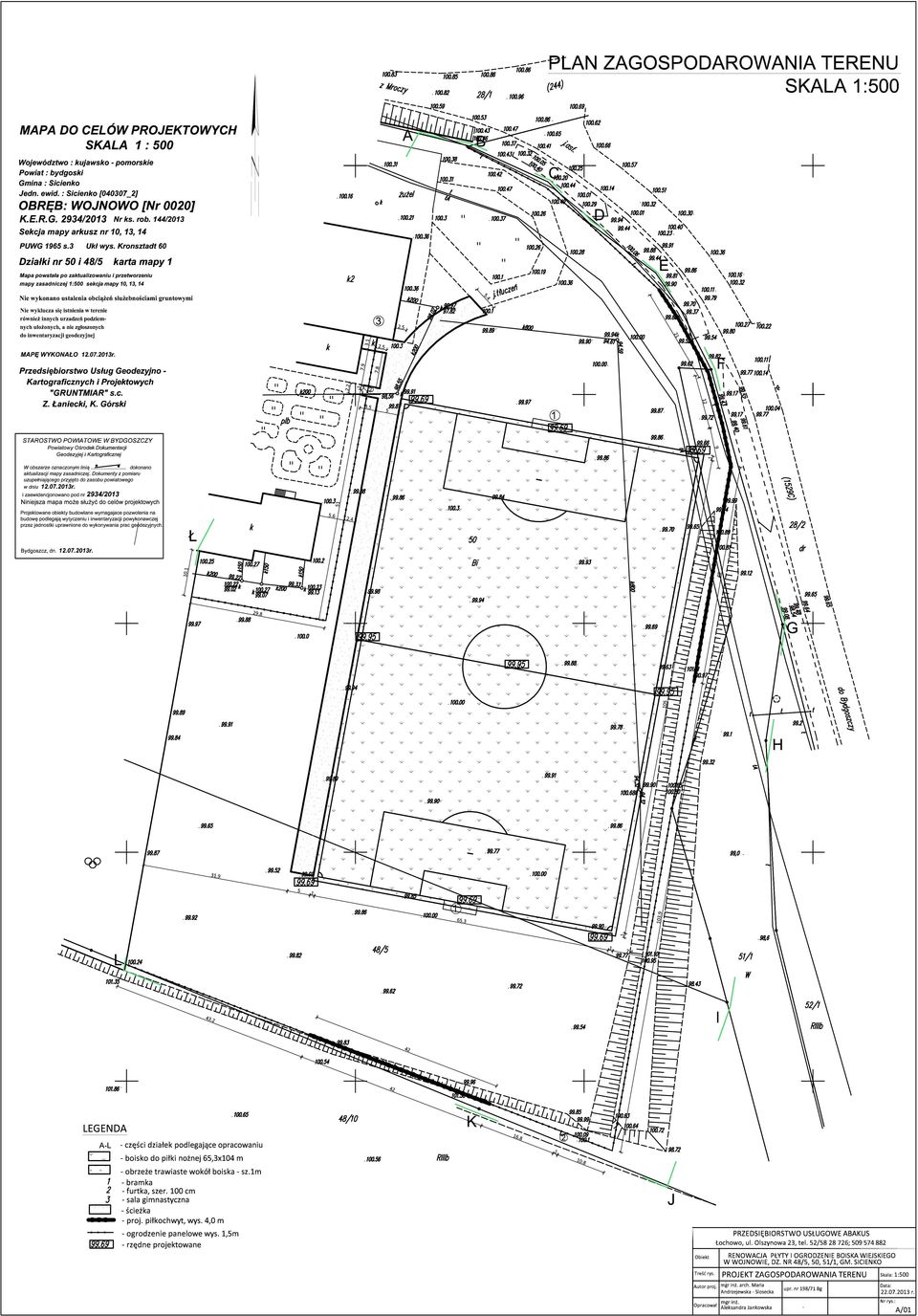

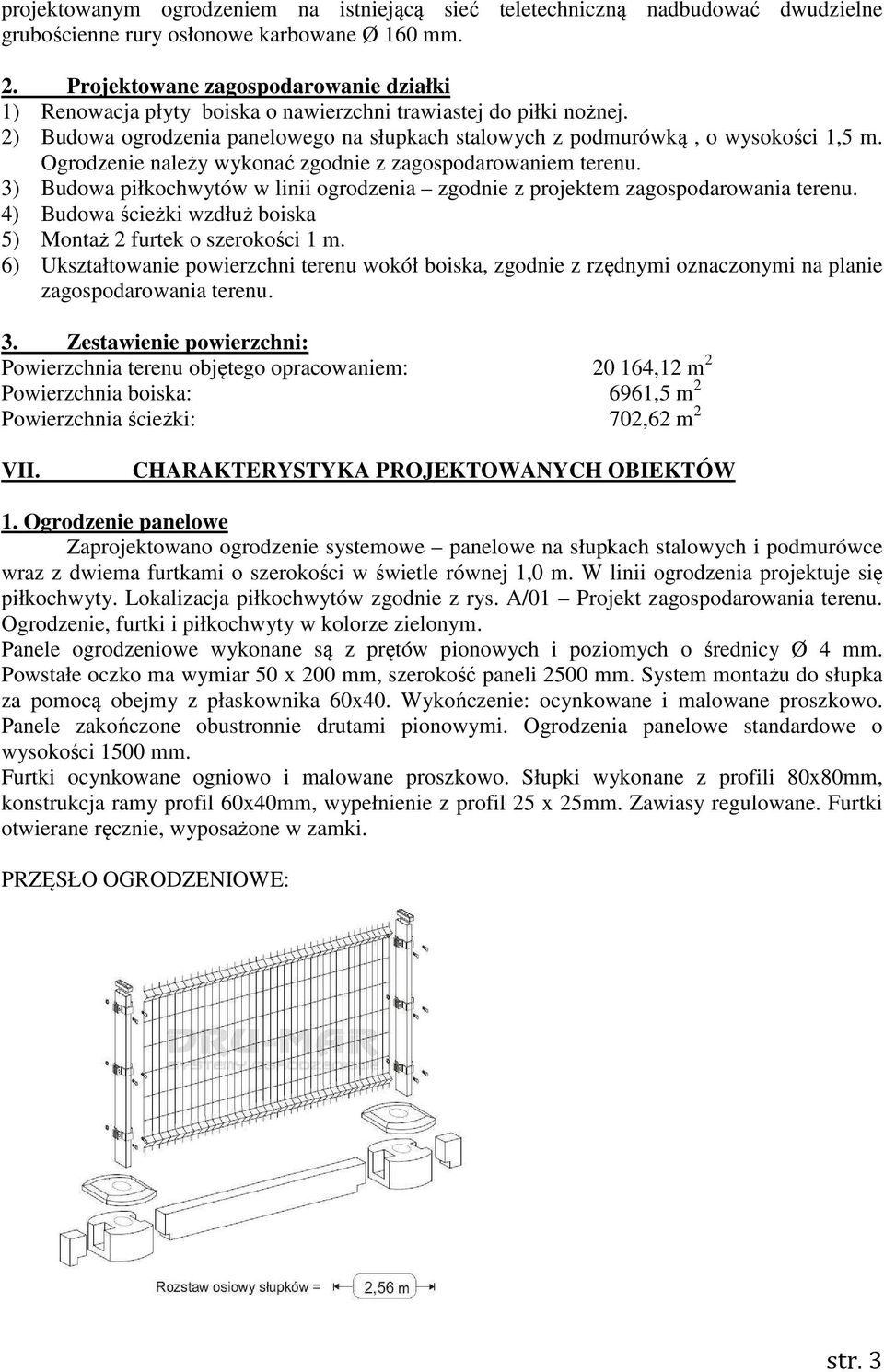

2 projektowanym ogrodzeniem na istniejącą sieć teletechniczną nadbudować dwudzielne grubościenne rury osłonowe karbowane Ø 160 mm. 2. Projektowane zagospodarowanie działki 1) Renowacja płyty boiska o nawierzchni trawiastej do piłki nożnej. 2) Budowa ogrodzenia panelowego na słupkach stalowych z podmurówką, o wysokości 1,5 m. Ogrodzenie należy wykonać zgodnie z zagospodarowaniem terenu. 3) Budowa piłkochwytów w linii ogrodzenia zgodnie z projektem zagospodarowania terenu. 4) Budowa ścieżki wzdłuż boiska 5) Montaż 2 furtek o szerokości 1 m. 6) Ukształtowanie powierzchni terenu wokół boiska, zgodnie z rzędnymi oznaczonymi na planie zagospodarowania terenu. 3. Zestawienie powierzchni: Powierzchnia terenu objętego opracowaniem: ,12 m 2 Powierzchnia boiska: 6961,5 m 2 Powierzchnia ścieżki: 702,62 m 2 VII. CHARAKTERYSTYKA PROJEKTOWANYCH OBIEKTÓW 1. Ogrodzenie panelowe Zaprojektowano ogrodzenie systemowe panelowe na słupkach stalowych i podmurówce wraz z dwiema furtkami o szerokości w świetle równej 1,0 m. W linii ogrodzenia projektuje się piłkochwyty. Lokalizacja piłkochwytów zgodnie z rys. A/01 Projekt zagospodarowania terenu. Ogrodzenie, furtki i piłkochwyty w kolorze zielonym. Panele ogrodzeniowe wykonane są z prętów pionowych i poziomych o średnicy Ø 4 mm. Powstałe oczko ma wymiar 50 x 200 mm, szerokość paneli 2500 mm. System montażu do słupka za pomocą obejmy z płaskownika 60x40. Wykończenie: ocynkowane i malowane proszkowo. Panele zakończone obustronnie drutami pionowymi. Ogrodzenia panelowe standardowe o wysokości 1500 mm. Furtki ocynkowane ogniowo i malowane proszkowo. Słupki wykonane z profili 80x80mm, konstrukcja ramy profil 60x40mm, wypełnienie z profil 25 x 25mm. Zawiasy regulowane. Furtki otwierane ręcznie, wyposażone w zamki. PRZĘSŁO OGRODZENIOWE: str. 3

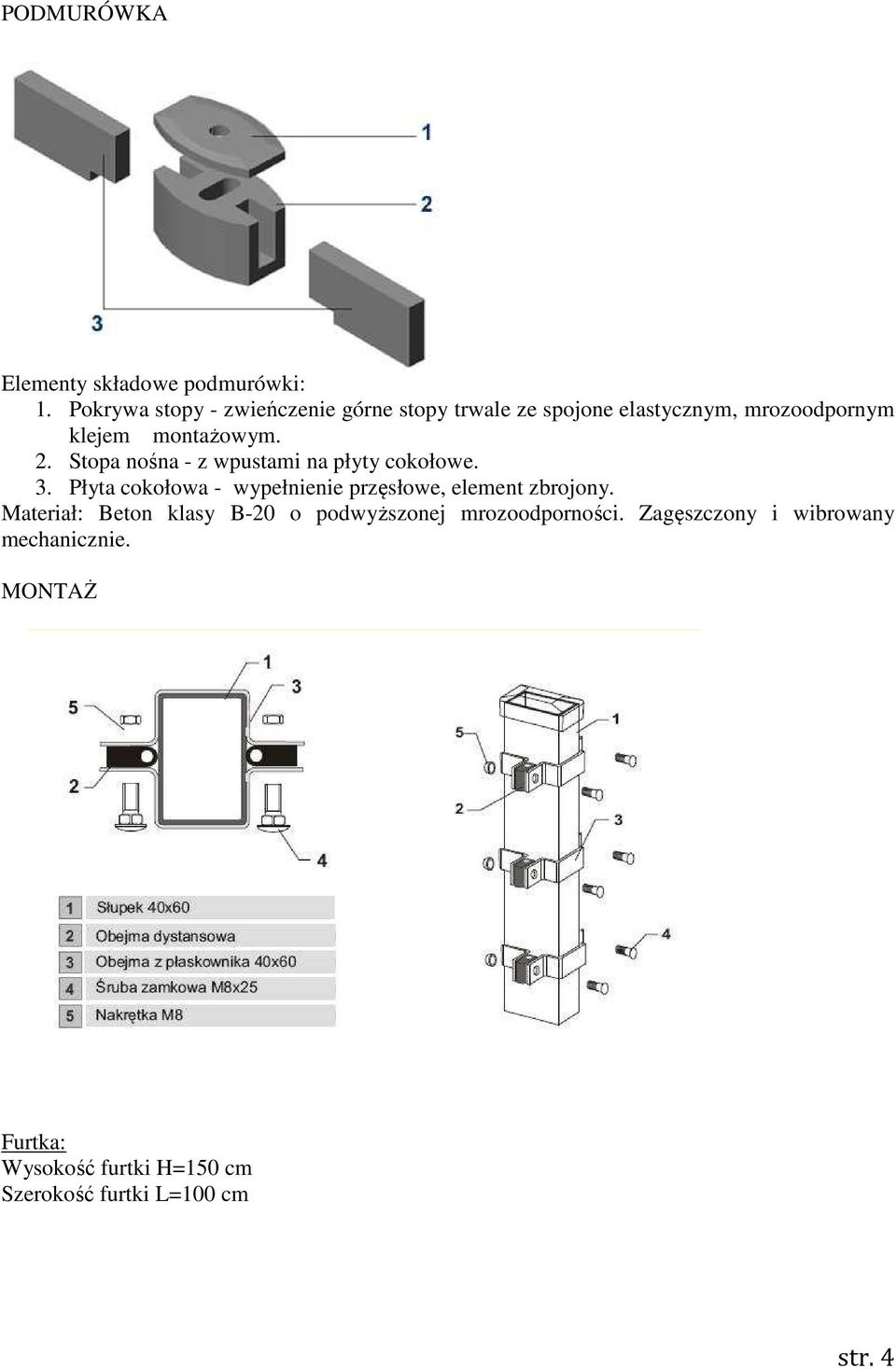

3 PODMURÓWKA Elementy składowe podmurówki: 1. Pokrywa stopy - zwieńczenie górne stopy trwale ze spojone elastycznym, mrozoodpornym klejem montażowym. 2. Stopa nośna - z wpustami na płyty cokołowe. 3. Płyta cokołowa - wypełnienie przęsłowe, element zbrojony. Materiał: Beton klasy B-20 o podwyższonej mrozoodporności. Zagęszczony i wibrowany mechanicznie. MONTAŻ Furtka: Wysokość furtki H=150 cm Szerokość furtki L=100 cm str. 4

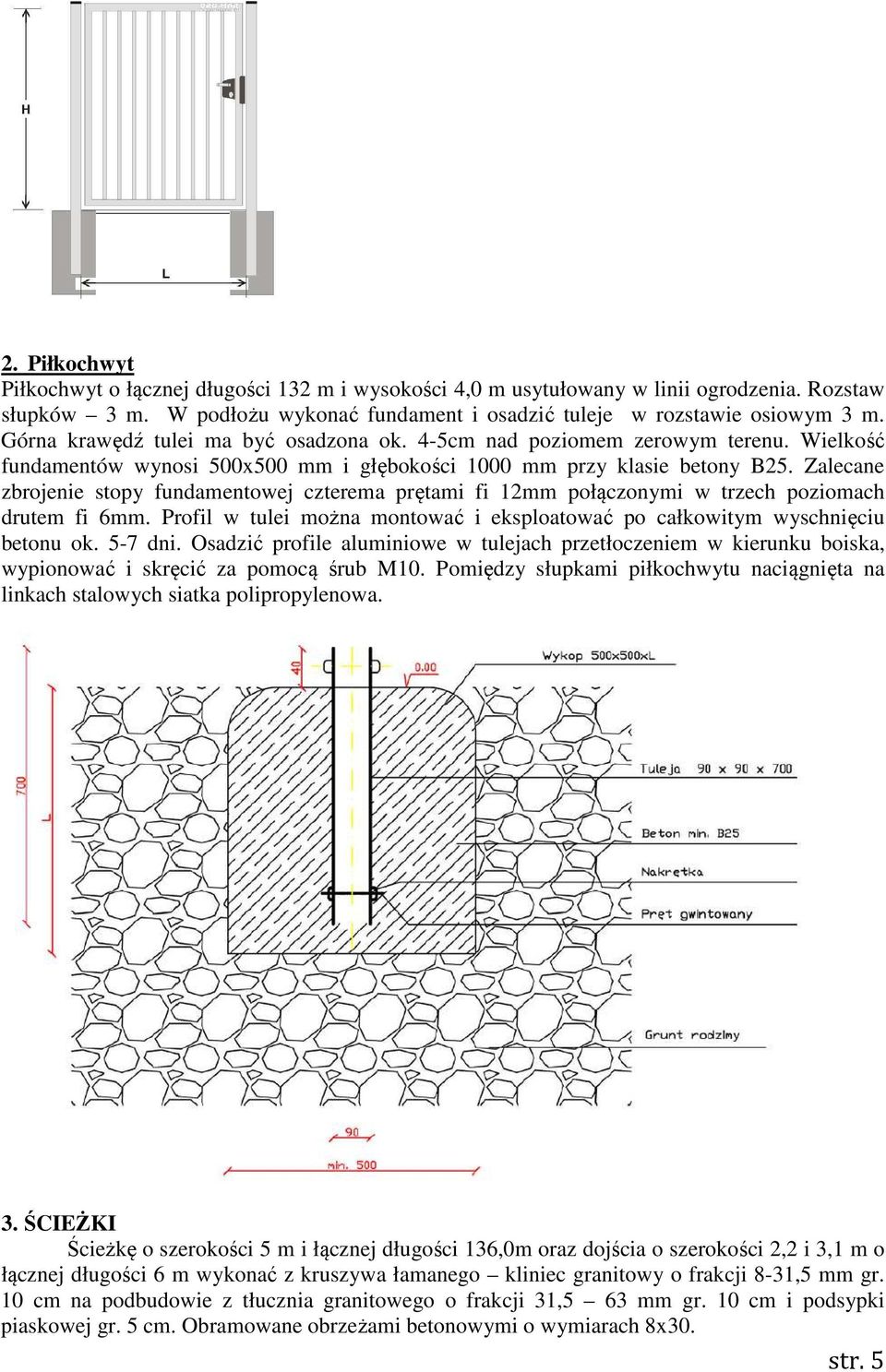

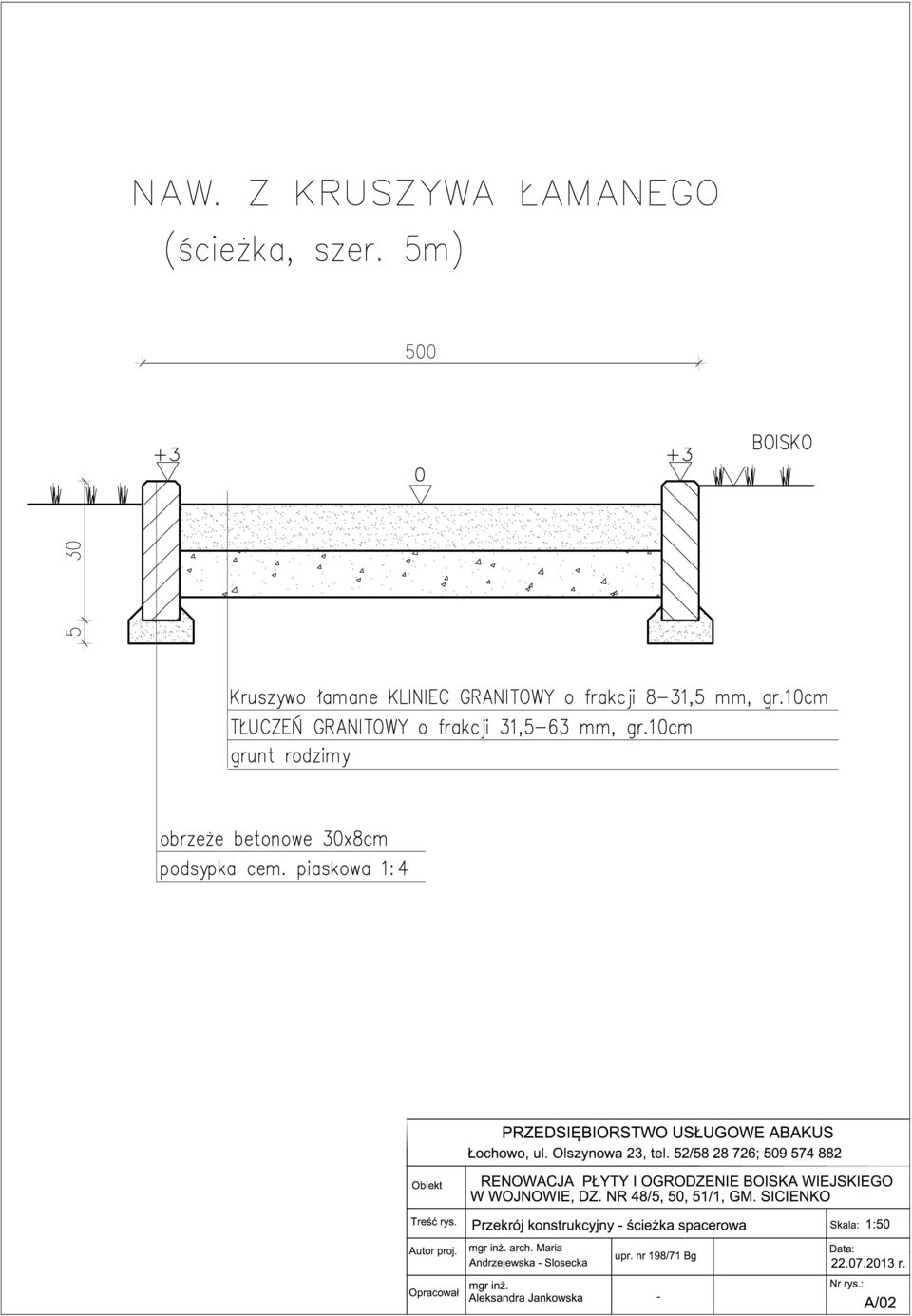

4 2. Piłkochwyt Piłkochwyt o łącznej długości 132 m i wysokości 4,0 m usytułowany w linii ogrodzenia. Rozstaw słupków 3 m. W podłożu wykonać fundament i osadzić tuleje w rozstawie osiowym 3 m. Górna krawędź tulei ma być osadzona ok. 4-5cm nad poziomem zerowym terenu. Wielkość fundamentów wynosi 500x500 mm i głębokości 1000 mm przy klasie betony B25. Zalecane zbrojenie stopy fundamentowej czterema prętami fi 12mm połączonymi w trzech poziomach drutem fi 6mm. Profil w tulei można montować i eksploatować po całkowitym wyschnięciu betonu ok. 5-7 dni. Osadzić profile aluminiowe w tulejach przetłoczeniem w kierunku boiska, wypionować i skręcić za pomocą śrub M10. Pomiędzy słupkami piłkochwytu naciągnięta na linkach stalowych siatka polipropylenowa. 3. ŚCIEŻKI Ścieżkę o szerokości 5 m i łącznej długości 136,0m oraz dojścia o szerokości 2,2 i 3,1 m o łącznej długości 6 m wykonać z kruszywa łamanego kliniec granitowy o frakcji 8-31,5 mm gr. 10 cm na podbudowie z tłucznia granitowego o frakcji 31,5 63 mm gr. 10 cm i podsypki piaskowej gr. 5 cm. Obramowane obrzeżami betonowymi o wymiarach 8x30. str. 5

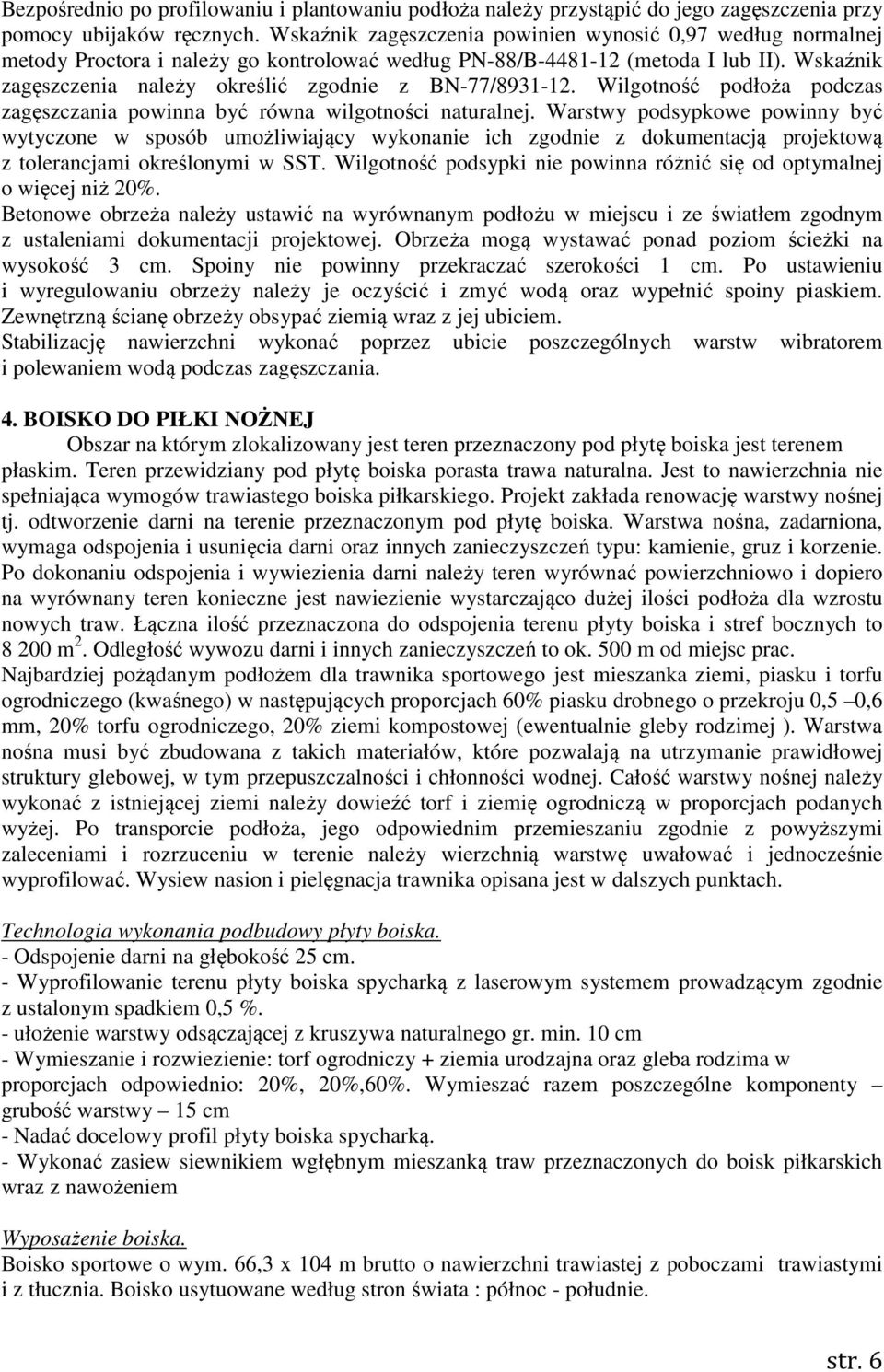

5 Bezpośrednio po profilowaniu i plantowaniu podłoża należy przystąpić do jego zagęszczenia przy pomocy ubijaków ręcznych. Wskaźnik zagęszczenia powinien wynosić 0,97 według normalnej metody Proctora i należy go kontrolować według PN-88/B (metoda I lub II). Wskaźnik zagęszczenia należy określić zgodnie z BN-77/ Wilgotność podłoża podczas zagęszczania powinna być równa wilgotności naturalnej. Warstwy podsypkowe powinny być wytyczone w sposób umożliwiający wykonanie ich zgodnie z dokumentacją projektową z tolerancjami określonymi w SST. Wilgotność podsypki nie powinna różnić się od optymalnej o więcej niż 20%. Betonowe obrzeża należy ustawić na wyrównanym podłożu w miejscu i ze światłem zgodnym z ustaleniami dokumentacji projektowej. Obrzeża mogą wystawać ponad poziom ścieżki na wysokość 3 cm. Spoiny nie powinny przekraczać szerokości 1 cm. Po ustawieniu i wyregulowaniu obrzeży należy je oczyścić i zmyć wodą oraz wypełnić spoiny piaskiem. Zewnętrzną ścianę obrzeży obsypać ziemią wraz z jej ubiciem. Stabilizację nawierzchni wykonać poprzez ubicie poszczególnych warstw wibratorem i polewaniem wodą podczas zagęszczania. 4. BOISKO DO PIŁKI NOŻNEJ Obszar na którym zlokalizowany jest teren przeznaczony pod płytę boiska jest terenem płaskim. Teren przewidziany pod płytę boiska porasta trawa naturalna. Jest to nawierzchnia nie spełniająca wymogów trawiastego boiska piłkarskiego. Projekt zakłada renowację warstwy nośnej tj. odtworzenie darni na terenie przeznaczonym pod płytę boiska. Warstwa nośna, zadarniona, wymaga odspojenia i usunięcia darni oraz innych zanieczyszczeń typu: kamienie, gruz i korzenie. Po dokonaniu odspojenia i wywiezienia darni należy teren wyrównać powierzchniowo i dopiero na wyrównany teren konieczne jest nawiezienie wystarczająco dużej ilości podłoża dla wzrostu nowych traw. Łączna ilość przeznaczona do odspojenia terenu płyty boiska i stref bocznych to m 2. Odległość wywozu darni i innych zanieczyszczeń to ok. 500 m od miejsc prac. Najbardziej pożądanym podłożem dla trawnika sportowego jest mieszanka ziemi, piasku i torfu ogrodniczego (kwaśnego) w następujących proporcjach 60% piasku drobnego o przekroju 0,5 0,6 mm, 20% torfu ogrodniczego, 20% ziemi kompostowej (ewentualnie gleby rodzimej ). Warstwa nośna musi być zbudowana z takich materiałów, które pozwalają na utrzymanie prawidłowej struktury glebowej, w tym przepuszczalności i chłonności wodnej. Całość warstwy nośnej należy wykonać z istniejącej ziemi należy dowieźć torf i ziemię ogrodniczą w proporcjach podanych wyżej. Po transporcie podłoża, jego odpowiednim przemieszaniu zgodnie z powyższymi zaleceniami i rozrzuceniu w terenie należy wierzchnią warstwę uwałować i jednocześnie wyprofilować. Wysiew nasion i pielęgnacja trawnika opisana jest w dalszych punktach. Technologia wykonania podbudowy płyty boiska. - Odspojenie darni na głębokość 25 cm. - Wyprofilowanie terenu płyty boiska spycharką z laserowym systemem prowadzącym zgodnie z ustalonym spadkiem 0,5 %. - ułożenie warstwy odsączającej z kruszywa naturalnego gr. min. 10 cm - Wymieszanie i rozwiezienie: torf ogrodniczy + ziemia urodzajna oraz gleba rodzima w proporcjach odpowiednio: 20%, 20%,60%. Wymieszać razem poszczególne komponenty grubość warstwy 15 cm - Nadać docelowy profil płyty boiska spycharką. - Wykonać zasiew siewnikiem wgłębnym mieszanką traw przeznaczonych do boisk piłkarskich wraz z nawożeniem Wyposażenie boiska. Boisko sportowe o wym. 66,3 x 104 m brutto o nawierzchni trawiastej z poboczami trawiastymi i z tłucznia. Boisko usytuowane według stron świata : północ - południe. str. 6

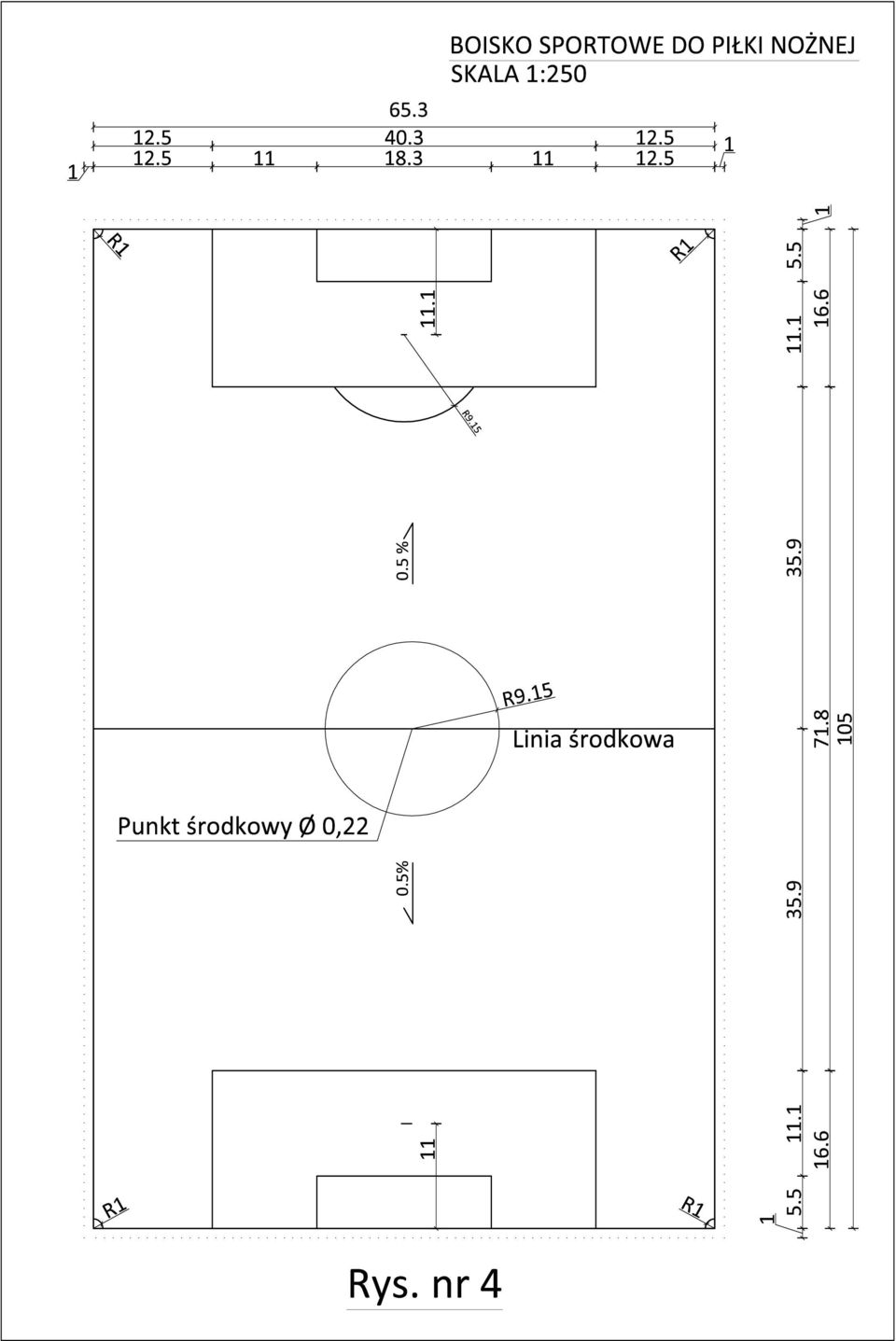

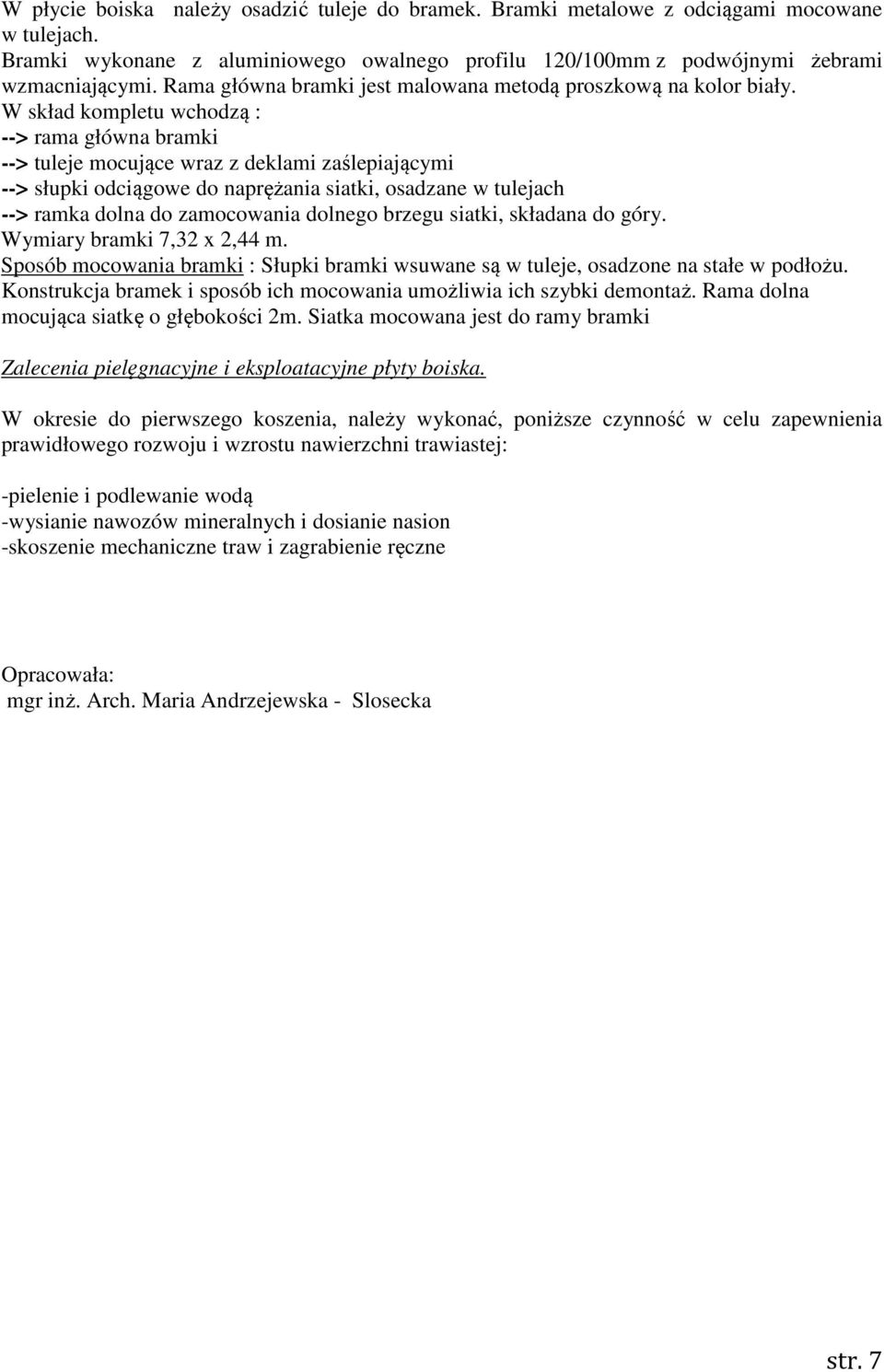

6 W płycie boiska należy osadzić tuleje do bramek. Bramki metalowe z odciągami mocowane w tulejach. Bramki wykonane z aluminiowego owalnego profilu 120/100mm z podwójnymi żebrami wzmacniającymi. Rama główna bramki jest malowana metodą proszkową na kolor biały. W skład kompletu wchodzą : --> rama główna bramki --> tuleje mocujące wraz z deklami zaślepiającymi --> słupki odciągowe do naprężania siatki, osadzane w tulejach --> ramka dolna do zamocowania dolnego brzegu siatki, składana do góry. Wymiary bramki 7,32 x 2,44 m. Sposób mocowania bramki : Słupki bramki wsuwane są w tuleje, osadzone na stałe w podłożu. Konstrukcja bramek i sposób ich mocowania umożliwia ich szybki demontaż. Rama dolna mocująca siatkę o głębokości 2m. Siatka mocowana jest do ramy bramki Zalecenia pielęgnacyjne i eksploatacyjne płyty boiska. W okresie do pierwszego koszenia, należy wykonać, poniższe czynność w celu zapewnienia prawidłowego rozwoju i wzrostu nawierzchni trawiastej: -pielenie i podlewanie wodą -wysianie nawozów mineralnych i dosianie nasion -skoszenie mechaniczne traw i zagrabienie ręczne Opracowała: mgr inż. Arch. Maria Andrzejewska - Slosecka str. 7

7

8

9

10

11
