1 B I U R O O B S Ł U G I I N W E S T Y C J I budow ni ctwo ge odezja - wy cena ni e ruchomo ści ul. Handlowa 26, Sulechów; NIP ; REGON tel. (68) PKO BP UPROSZCZONY PROJEKT BUDOWLANY ZAŁĄCZNIKI DO ZGŁOSZENIA BUDOWY OGRODZENIA Z FURTKAMI I BRAMĄ, PIŁKOCHWYTAMI, BRAMKAMI ORAZ BOKSAMI DLA ZAWODNIKÓW, W ZWIĄZKU Z REALIZACJĄ ZADANIA: MODERNIZACJA BOISKA SPORTOWEGO W KIJACH ZAWARTOŚĆ: - opis robót budowlanych, - szkice i rysunki, INWESTOR: GMINA SULECHÓW Plac Ratuszowy Sulechów LOKALIZACJA: gmina _5 Sulechów, obręb 0011 Kije, działka nr 339 Opracowała: mgr inż. Anna Ambroży Sulechów,

2 OPIS TECHNICZNY Obiekt: BUDOWA OGRODZENIA Z FURTKAMI I BRAMĄ, PIŁKOCHWYTÓW, BRAMEK ORAZ BOKSÓW DLA ZAWODNIKÓW, W ZWIĄZKU Z REALIZACJĄ ZADANIA MODERNIZACJA BOISKA SPORTOWEGO W KIJACH Inwestor: Gmina Sulechów, Plac Ratuszowy 6, Sulechów Lokalizacja: gmina _5 Sulechów, obręb 0011 Kije, działka nr PODSTAWA OPRACOWANIA Umowa z Inwestorem, Założenia i warunki wykonania zadania, Podkład sytuacyjno wysokościowy w skali 1: 500, Wizja i rozpoznanie w terenie, Obowiązujące przepisy i normy budowlane. 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest modernizacja boiska sportowego w Kijach, która polegać będzie na wyrównaniu terenu, jego ogrodzeniu oraz ustawienia piłkochwytów, bramek oraz boksów dla zawodników. Boisko o wymiarach 60x100m będzie posiadało nawierzchnię trawiastą. Dla bezpieczeństwa planuje się ogrodzenie terenu, zapewniając do niego dostęp poprzez wykonanie furtek oraz bramy wjazdowej przesuwnej. 3. CEL I ZAKRES OPRACOWANIA Projektowana modernizacja boiska ma na celu poprawę warunków korzystania z płyty boiska, gry oraz przebiegu meczów piłki nożnej. Zostanie to zrealizowane poprzez wyrównanie terenu, wykonanie nowego ogrodzenia, ustawienie nowych bramek, piłkochwytów i wiat dla zawodników i sędziów wg punktu 8. W zakresie Modernizacji boiska sportowego w Kijach objęto opracowaniem: zebranie warstwy humusu, wyrównanie terenu pod boisko, wykonanie rozbiórki istniejących bramek, ogrodzenia z siatki wraz z drewnianymi słupkami oraz ogrodzenia drewnianego, wsporników pod ławki, wykonanie nowego ogrodzenia terenu wraz z bramą wjazdową oraz furtkami, ustawienie nowych bramek, piłkochwytów, wiat dla zawodników, wykonanie humusowania terenu pod boisko, uporządkowanie terenu inwestycji. 4. OPIS STANU ISTNIEJĄCEGO Teren objęty inwestycją stanowi działka: 339 obręb 0011 Kije, gmina Sulechów, powiat zielonogórski Całą inwestycja zlokalizowana jest na jednej działce, stanowiącej własność Inwestora. Działka ta znajduje się w północno-zachodniej części Kij, w otoczeniu terenów leśnych, nie sąsiaduje bezpośrednio z drogą publiczną. Na terenie inwestycji nie występują drzewa cenne i chronione. Brak jest również drzew o szczególnych walorach estetycznych i krajobrazowych. Istniejącą szatę roślinną stanowi zieleń trawiasta. Dotychczasowy teren przewidziany pod inwestycję stanowi boisko sportowe o nawierzchni trawiastej. Istniejący obszar opracowania zlokalizowany jest poza strefami krajobrazu chronionego oraz terenu chronionego NATURA2000.

3 5. OPIS STANU PROJEKTOWANEGO a) ODWODNIENIE Nie przewidziano wykonania odwodnienia terenu. Podłoże będą stanowiły piaski oraz warstwa humusu grunty chłonne, przez które wody opadowe będą odprowadzane w głębsze warstwy terenu. b) ZIELEŃ Nie planuje się wycinki drzew na terenie objętym inwestycją. Jako zagospodarowanie zielenią należy wykonać humusowanie poboczy oraz przyległych terenów wraz z obsianiem trawą. c) ROBOTY ZIEMNE Założono następujący zakres robót ziemnych: - zdjęcie warstwy piasku oraz humusu wraz z wywozem w miejsce wskazane przez Inwestora, - ukształtowanie skarp wkoło boiska, - wybranie selektywne nieprzydatnego gruzu, - dowóz humusu z miejsca wskazanego przez Inwestora, - wyprofilowanie podłoża pod płytę boiska. Humus zdjęty z pasa robót ziemnych należy częściowo wbudować w tereny zieleni, a nadmiar wywieźć w miejsce wskazane przez Inwestora bądź na składowisko Wykonawcy. Po zagęszczeniu nasypów należy wyprofilować podłoże pod wykonanie dolnych warstw płyty boiska. Humus przeznaczony na odkład stanowi własność Wykonawcy robót i odtransportowany będzie na jego składowisko przy zachowaniu ustaleń Ustawy z dnia 27 kwietnia 2001 r. O odpadach - Dz.U Nr 62 poz UWAGI KOŃCOWE Całość prac należy wykonać zgodnie z projektem, warunkami Technicznymi Wykonywania i Odbioru Robót Budowlano Montażowych oraz zgodnie z obowiązującymi przepisami bhp. 7. ZAŁĄCZONE RYSUNKI - D1 Plan orientacyjny skala 1: D2 Plan sytuacyjny skala 1:500/250 Opracowała: mgr inż. Anna Ambroży 8. OPIS URZĄDZEŃ Projektuje się ustawienie elementów boiska, wg zestawienia poniżej, w miejscach wskazanych na panie sytuacyjnym.

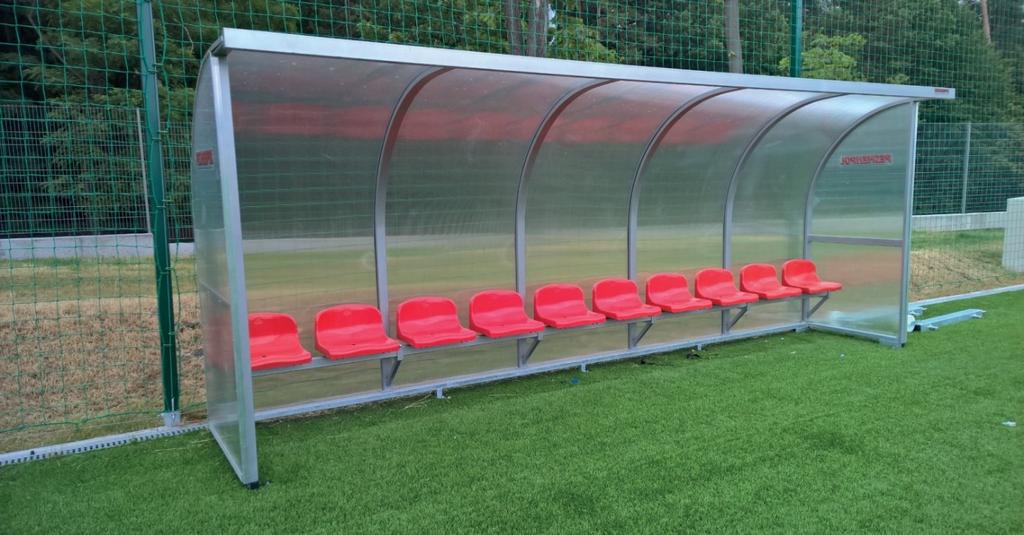

4 a) wiaty dla zawodników i sędziów 2 szt. - wysokość 212 cm, - szerokość 131 cm, - długość dla 5-6 miejsc 300 cm, - konstrukcja nośna wykonana z profili stalowych, - rama dolna cynkowana ogniowo, - wykończenie aluminiowe, - pokrycie wykonane z poliwęglanu komorowego grubości 6 mm, - siedziska plastikowe, kubełkowe, - w celu ułatwienia transportu i przenoszenia kabin istnieje możliwość montażu kółek. b) bramki do piłki nożnej 2 szt. - wysokość 200 cm, - szerokość 500 cm, - głębokość 80/150 cm (góra/dół) - owalny profil aluminiowy 100/120mm, wzmocniony; - słupki bramki montowane w tulejach; - mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego (haczyki w zestawie); - pałąki podtrzymujące siatkę składane; - kolor : biały; - zgodność z przepisami FIFA, PZPN oraz normą PN-EN 748:2006; Certyfikat bezpieczeństwa wydany przez Instytut Sportu.

5 c) piłkochwyty 2 szt. - wysokość 600 cm, - długość 1600 cm, - wymiary oczek siatki 80x80 mm, - siatka polipropylenowa, - wysoka odporność na czynniki atmosferyczne, chemiczne i mechaniczne, - wytrzymała na uderzenia piłką, której prędkość przekracza 150 km/h, - kolor siatki zielony, - słupy stalowe malowane, - profil stalowy zamknięty 80x80 (kolor dowolny - standardowy kolor to zielony RAL 6005), - lina podtrzymująca siatkę, u góry nie może być cieńsza jak 5mm, - stopy fundamentowe piłkochwytu do 6m wysokości - wykonywane punktowo na głębokość 1m, - stopy fundamentowe piłkochwytu do 7m do 8m wysokości, wykonywane punktowo na głębokość 1,5m

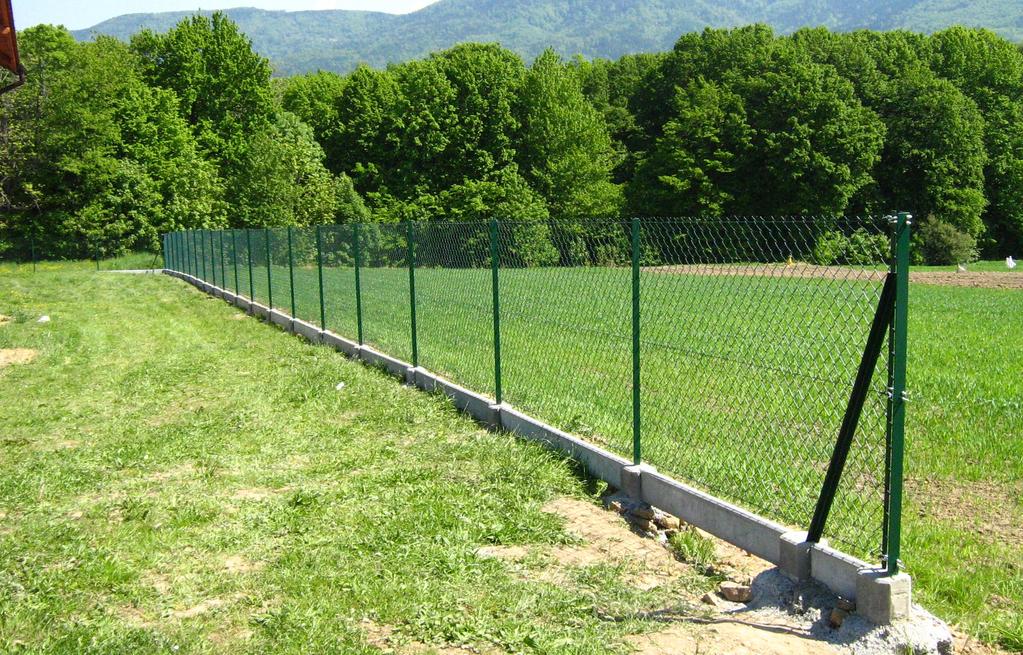

6 d) ogrodzenie z siatki plecionej powlekanej PCV - wysokość 150 cm, - długość 3640 cm, - słupki okrągłe rozstawione co 2,50 m, - 2 furtki szerokości 100 cm, - 1 furtka szerokości 150 cm, - 1 brama szerokości 450 cm, - słupki okrągłe na fundamentach min. 20x60cm, - otulina drutu w kolorze zielonym, - podmurówka z prefabrykatów betonowych długości ok. 2,40m, możliwość łączenia z wieloma rodzajami słupków, - wykonana z ocynkowanego drutu grubości 2,6mm łącznie z powłoką i oczku 60mm, - rzeczywista grubość drutu 1,7 mm, - odporna na promieniowanie UV, niskie i wysokie temperatury
