PROJEKT MAŁEJ ARCHITEKTURY BUDOWA PLACU ZABAW W MIEJSCOWOŚCI PIERZCHNICA

Transkrypt

1 PROJEKT MAŁEJ ARCHITEKTURY BUDOWA PLACU ZABAW W MIEJSCOWOŚCI PIERZCHNICA CPV: Roboty w zakresie kształtowania placów zabaw Roboty w zakresie zagospodarowania terenu Wyposażenie placów zabaw Adres inwestycji: Pierzchnica działka nr ewid. 722/27 Inwestor: GMINA PIERZCHNICA Pierzchnica, ul. 13 Stycznia 6 Projektant: mgr. inż. arch.... uprawnienia nr... Kielce, maj 2017r.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny. 2. Oświadczenie, uprawnienia i zaświadczenie o wpisie do izby 3. Rys. A1 - Projekt zagospodarowania terenu 4. Rys. A2 Projekt rozmieszczenia urządzeń małej architektury 2

3 OPIS TECHNICZNY 1. Podstawa opracowania. Podstawą opracowania jest: zlecenie otrzymane od Zamawiającego tj. Gminy Pierzchnica mapa do celów projektowych, przeprowadzona wizje w terenie. 2. Cel i zakres opracowania. Celem opracowania jest zaprojektowanie placu zabaw w miejscowości Pierzchnica na działce nr ewid. 722/27 w gminie Pierzchnica. W zakres opracowania wchodzi: plac zabaw z elementami zabawowymi, strefy bezpieczeństwa z nawierzchni trawiastej; mała architektura: ławki parkowe, kosze na śmieci, zieleń: trawnik. 3. Opis stanu istniejącego 3.1. Teren projektowanego placu zabaw Teren na którym projektuje się plac zabaw znajduje się na działce nr 722/27 w miejscowości Pierzchnica w gminie Pierzchnica. Działka objęta inwestycją zlokalizowana jest przy zbiegu ulic. Teren przeznaczony na projektowany plac zabaw stanowi plac zieleni. Działka nie jest ogrodzona. Na terenie przeznaczonym pod budowę placu zabaw istniejąca zieleń niska przeznaczona do wycinki Istniejąca infrastruktura techniczna Na terenie inwestycji brak zinwentaryzowanej sieci uzbrojenia technicznego. Podczas prac montażowych zachować ostrożność i omijać ewentualne elementy uzbrojenia terenu. 4. Opis stanu projektowanego 4.1. Usytuowanie placu zabaw: Najmniejsza odległość od urządzenia do okien pom. przeznaczonych na pobyt ludzi: 10,10 m Odległość urządzenia od linii rozgraniczających ulicę: 10,00 m Położenie placu zabaw umożliwia jego pełne nasłonecznienie w ciągu dnia Zagospodarowanie terenu i nawierzchnie utwardzone: Projektuje się montaż gotowych urządzeń oraz ławek i koszy trwale mocowanych do podłoża. Nawierzchnie pod urządzeniami i w strefach bezpieczeństwa: nawierzchnia trawiasta; 3

4 4.3. Zieleń: Należy oczyścić teren inwestycji z drobnych krzewów. Wykonać niwelację terenu. Projektuje się pozostawienie istniejącej nawierzchni trawiastej z jej ewentualną niwelacją w celu uniknięcia zagłębień. Nie zostały zaprojektowane dodatkowe nasadzenia. Po zakończeniu robót związanych z wykonaniem montażu urządzeń ziemia z wykopów zostanie rozplantowana po całym terenie działki a nawierzchnia trawiasta uzupełniona Wyposażenie placu zabaw: Planowane są prace polegające na zainstalowaniu przez wykonawcę gotowych urządzeń zabawowych. Wszystkie urządzenia i elementy wyposażenia placu zabaw należy fundamentować i instalować zgodnie z PN-EN :2009, PN-EN :2009 i specyfikacją techniczną. Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym zakresie oraz posiadać dopuszczenie do stosowania w kontakcie z dziećmi. Wykonanie montażu urządzeń mogą dokonywać osoby, firmy przeszkolone w tym celu przez producentów zabawek oraz w oparciu o instrukcje montażu. Zgodnie z wytycznymi Inwestora plac zabaw będzie wyposażony w następujące urządzenia i elementy dodatkowe: Zestaw wielofunkcyjny szt. 1 Wymiary: 3,65x2,4m Wysokość: 3,35 m Strefa bezpieczeństwa: 5,2x6,95 m (pow. 27m2) Maksymalna wysokość upadku: 1,95 m 4

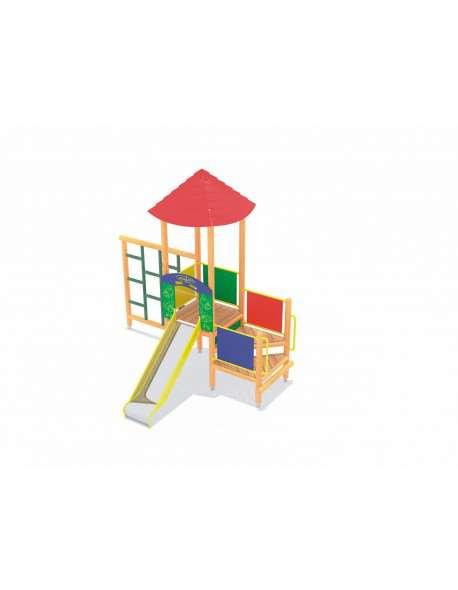

5 Mocowanie - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Zestaw zabawowy złożony z wieży z dachem czterospadowym, zjeżdżalni łączonej, pomostów wysokiego i średniego oraz przeplotni drewnianej. Słupy nośne oraz belki poziome o przekroju okrągłym i średnicy 100 i 60 mm, wykonane z drewna klejonego lub bezrdzeniowego powlekanego wielowarstwowo preparatami chroniącymi przed pękaniem, zwietrzeniem, pleśnią. Słupy nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem o promieniu 50 mm. Podesty o wymiarach 1,00 x 1,00 m wykonane z desek ryflowanych lub ze sklejki antypoślizgowej, wmontowane w podfrezowane zagłębienia poziomych belek stanowiących elementy konstrukcyjne. Barierki oraz daszki wykonane z płyt HDL lub HDPE. Zjeżdżalnia o ślizgu wykonanym z blachy nierdzewnej, zagłębionej w burtach malowanych proszkowo. Poziom startowy zjeżdżalni usytuowany na wysokości 1,10 m. Elementy metalowe malowane proszkowo lub cynkowane lub wykonane ze stali nierdzewnej. Przeplotnia drewniana wykonana z drewna klejonego lub bezrdzeniowego, zabezpieczonego wielowarstwowo preparatami impregnującymi. Belki o profilu okrągłym i średnicy 100 mm. Szczeble okrągłe o średnicy 60 mm, połączone ze sobą w jednej osi poprzez siodłowe zakończenie. Huśtawka podwójna wahadłowa szt. 1 Wymiary: 3,3 x 2,25 m Wysokość: 2,35 m Wysokość swobodnego upadku: 1,35m Strefa bezpieczeństwa: 8,0 x 3,0 m (24m2) 5

6 Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie Huśtawka wykonana z drewna klejonego lub bezrdzeniowego, o przekroju okrągłym i średnicy min. 100 mm. Nogi huśtawki pochylone w dwóch płaszczyznach. Łańcuchy wykonane ze stali nierdzewnej. Zawiesia standardowo ocynkowne, malowane proszkowo. Siedziska metalowy stelaż w oprawie z tworzywa/gumy. Jedno z siedzisk typu Pampers. Górna belka metalowa malowana proszkowo. Bujaki sprężynowe auto + piesek szt. 2 Wymiary: 0,9 x 0,6 m Wysokość: 0,9 m Strefa bezpieczeństwa: okrąg 3,5 m (pow. 9,65m2) Maksymalna wysokość upadku (HIC): 0,5 m 6

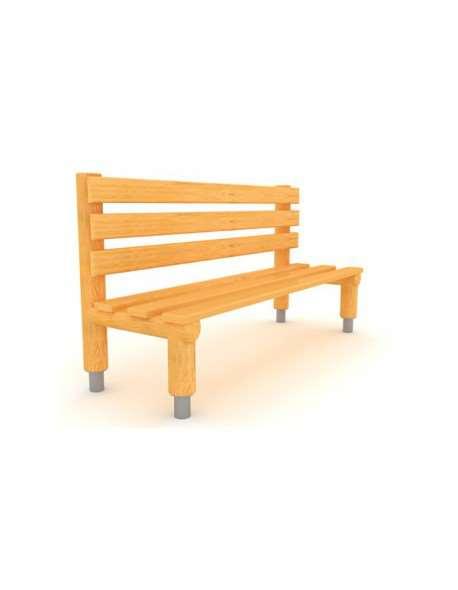

7 Wymiary: 0,75 x 0,25 m Wysokość: 0,9 m Strefa bezpieczeństwa: okrąg 3,0 m (pow. 7,1 m2) Maksymalna wysokość upadku (HIC): 0,55 m Korpus sprężynowca wykonany z płyty HDPE. Uchwyty na dłonie oraz oparcia na stopy wykonane z tworzywa wysokoudarowego z szerokim (bezpiecznym)zakończeniem. Sprężyna stalowa malowana proszkowo. Urządzenie posadowione w gruncie za pomocą prefabrykowanego betonowego fundamentu Ławka ogrodowa- szt. 3 Wymiary: 1,7x0.6 m Wysokość: siedziska 0,4 m Wys. całkowita: 0,9m Strefa bezpieczeństwa: nie wymaga Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Słupy nośne oraz belki poziome o przekroju okrągłym i średnicy min. 100 mm, wykonane z drewna klejonego i/lub bezrdzeniowego powlekanego wielowarstwowo preparatami chroniącymi przed pękaniem, zwietrzeniem, pleśnią. Słupy nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem o promieniu 50 mm. Siedzisko oraz oparcie wykonane z desek impregnowanych. 7

8 Kosz na śmieci szt. 2 Wymiary: 0,6x0,45m Wysokość: 0,8 m Konstrukcja kosza z belek o przekroju okrągłym i średnicy 100 mm, powlekanych wielowarstwowo preparatami chroniącymi przed pękaniem, zwietrzeniem, pleśnią. Belki zakończone zaokrągleniem o promieniu 50 mm. Kosz wykonany z półwałków 60 mm, wewnątrz wkład metalowy. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Regulamin szt. 1 8

9 Wymiary: 0,10 x 0,10 x 1,90 m Tablica ze sklejki wodoodpornej z daszkiem z HDPE jest umieszczona na belce z drewna klejonego lub bezrdzeniowego dużej trwałości. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Stojak rowerowy 5 stanowisk 1 szt. Wymiary: 2,4 x 0,4 m Wysokość: 0,45 m Urządzenie z miejscem na pięć pojazdów. Konstrukcja metalowa malowana proszkowo, zabezpieczona przed wpływem warunków atmosferycznych. Stojak montowany na stałe bezpośrednio w gruncie 4.5. Ogrodzenie terenu placu zabaw: Należy wykonać ogrodzenie systemowe o wys. min. 1,2m. W skład systemu wchodzi panel ogrodzeniowy, słupki 4x6 cm, furtka w ramach z profilu zamkniętego o szer. w świetle min. 90 cm elementy ocynkowane i malowane proszkowo w kolorze zielonym. System 9

10 kompletny wraz z obejmami, śrubami montażowymi itp. Panel pozbawiony grzebienia drutów górnych. Słupki zabezpieczone zaślepką górną z tworzywa sztucznego. Pod panelem prześwit wys. ok. 5cm od nawierzchni trawiastej. Wzór ogrodzenia do ustalenia z inwestorem. UWAGA: WSZYSTKIE URZĄDZENIA ZABAWOWE MUSZĄ BYĆ WYKONANE Z BEZPIECZNYCH I TRWAŁYCH MATERIAŁÓW ZGODNIE Z POLSKIMI NORMAMI (PN-EN 1176 )ORAZ WARUNKAMI BEZPIECZEŃSTWA! Wszystkie elementy urządzeń zabawowych oraz wyposażenia, które wykonane są z konstrukcji metalowej ( ocynkowanej metodą ogniową ) są pomalowane i montowane na fundamentach betonowych lub w postaci gotowych prefabrykatów betonowych. Elementy drewniane są odpowiednio zabezpieczone przed korozją i pomalowane. Uwagi końcowe Wszystkie wymiary należy dokładnie ustalić na budowie. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru załączonej do projektu. Opracował: 10
