1 Specyfikacja zaoferowanych urządzeń Załącznik nr 7 do SIWZ 1. HUŚTAWKA WAHADŁOWA BOCIANIE GNIAZDO Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 1,92m x 3,25m Strefa użytkowania min. 7,40m x 3,25m Wysokość upadowa max. 1,25m Głębokość posadowienia min. - 0,60m Nogi konstrukcyjne drewno sosnowe klejone min. 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Belka stężająca Profil stalowy prostokątny min. 80x80mm; ocynkowany Aplikacja Wykonana z płyty HDPE gr. min. 12,7mm kwiatek Siedzisko huśtawki Marki Inne Wykonane z lin polipropylenowych na oplocie stalowym, zawieszone na łożyskach samosmarujących za pomocą łańcucha technicznego kalibrowanego, ocynkowanego oraz lin polipropylenowych Stalowe ocynkowane kąpielowo z blachy 86x86x5mm i rura Ø 42,4mm Śruby maszynowe ocynkowane M12, zaślepki z tworzywa Łańcuch kalibrowany min. Ø 6mm i wykonane z stali nierdzewnej ocynkowany kąpielowo. Fundamenty Beton klasy min. B-15 Zabezpieczenia: Drewno malowane farbami impregnacyjnodekoracyjnymi typu Drewkon lub Drewnochron; Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN :2009 wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

2

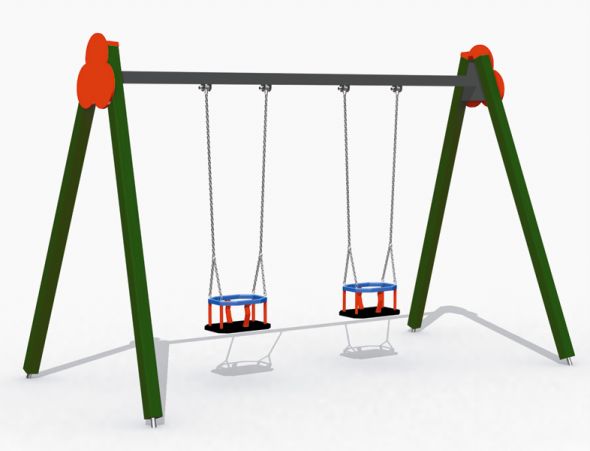

3 2. HUŚTAWKA WAHADŁOWA PODWÓJNA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 1,92m x 3,25m Strefa użytkowania min. 7,40m x 3,25m Wysokość upadowa max. 1,25m Głębokość posadowienia min. - 0,60m Nogi drewno sosnowe klejone min. 90x90mm malowane konstrukcyjne farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Belka stężająca Profil stalowy prostokątny min. 80x80mm; ocynkowany Aplikacja Wykonana z płyty HDPE gr. min. 12,7mm kwiatek Siedzisko huśtawki Wykonane z konstrukcji stalowej powlekanej gumą, zawieszone na łożyskach samosmarujących za pomocą łańcucha technicznego kalibrowanego, ocynkowanego; całość przymocowana do belki Marki Stalowe ocynkowane kąpielowo z blachy 86x86x5mm i rura Ø 42,4mm Łańcuch kalibrowany min. Ø 6mm i wykonane z stali nierdzewnej ocynkowany kąpielowo Inne Śruby maszynowe ocynkowane M12, zaślepki z tworzywa Fundamenty Beton klasy min. B-15 Zabezpieczenia: Drewno malowane farbami impregnacyjnodekoracyjnymi typu Drewkon lub Drewnochron; Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN :2009 wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

4

5 3. HUŚTAWKA WAHADŁOWA PODWÓJNA DLA DZIECI MŁODSZYCH Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 1,92m x 3,25m Strefa użytkowania min. 7,40m x 3,25m Wysokość upadowa max. 1,25m Głębokość posadowienia min. - 0,60m Nogi drewno sosnowe klejone min. 90x90mm malowane konstrukcyjne farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Belka stężająca Profil stalowy prostokątny min. 60x40mm; ocynkowany Aplikacja Wykonana z płyty HDPE gr. min. 12,7mm kwiatek Siedzisko huśtawki Wykonane z konstrukcji stalowej powlekanej gumą, zawieszone na łożyskach samosmarujących za pomocą łańcucha technicznego kalibrowanego, ocynkowanego; całość przymocowana do belki Łańcuch kalibrowany min. Ø 6mm i wykonane z stali nierdzewnej ocynkowany kąpielowo Marki Stalowe ocynkowane kąpielowo z blachy 86x86x5mm i rura Ø 42,4mm Inne Śruby maszynowe ocynkowane M12, zaślepki z tworzywa Fundamenty Beton klasy min. B-15 Zabezpieczenia: Drewno malowane farbami impregnacyjnodekoracyjnymi typu Drewkon lub Drewnochron; Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN :2009 wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

6

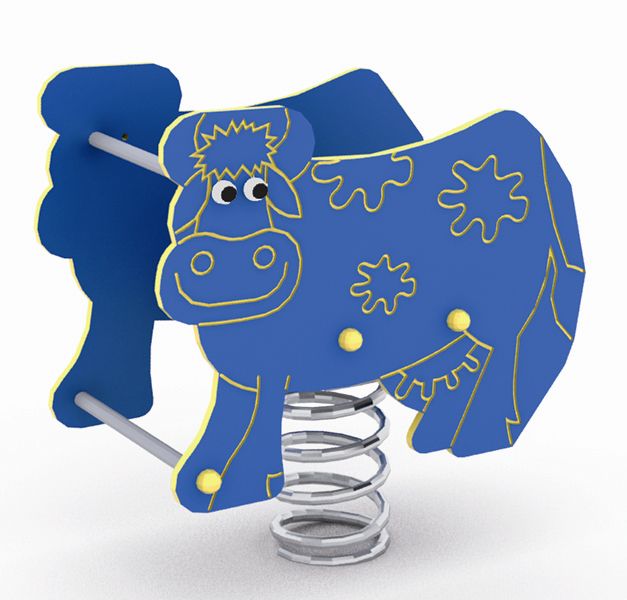

7 4. HUŚTAWKA SPRĘŻYNOWA KRÓWKA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 0,40m x 0,80m Strefa funkcjonowania Ø 3,80m Wysokość siedziska min. 0,45m Głębokość posadowienia min. - 0,50m Podstawa Fundamentowa z ażurowej konstrukcji stalowej o wys. min. 50cm Sprężyna O wys. min. H = 0,40 o zwojach zgodnie z normą PN-EN Materiał Całość wykonana z płyty HDPE o gr. min. 19mm Uchwyty Rura nierdzewna Ø 25mm jako uchwyty do rąk i podpory pod nogi Śruby maszynowe ocynkowane min. M10, nakrętki samokontrujące Fundamenty Beton klasy min. B-15 Zabezpieczenia: Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

8

9 5. HUŚTAWKA NA PRZEGUBACH TUBA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 1,00m x 0,76m Strefa użytkowania min. 4,00m x 3,76m Wysokość upadowa max. 0,31m Głębokość posadowienia min. - 0,60m Podstawa Fundamentowa z ażurowej konstrukcji stalowej o wys. min. 50cm Mocowanie Zamocowanie do przegubów stojących na profilach stalowych o wymiarach min. 80x80mm Materiał Całość wykonana z płyty HDPE o gr. min. 15mm Fundamenty Beton klasy min. B-15 Śruby maszynowe ocynkowane min. M10, nakrętki samokontrujące, zaślepki z tworzywa Zabezpieczenia: Stal zabezpieczona poprzez odtłuszczenie, cynkowanie kąpielowe oraz malowanie proszkowo lub farbą akrylową. Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN :2009 wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

10

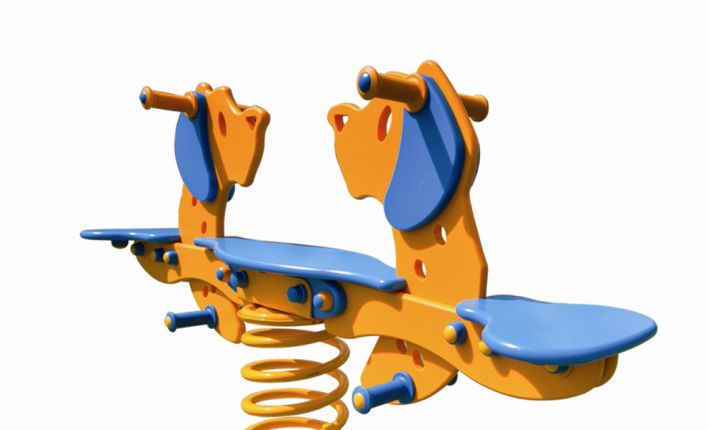

11 6. HUŚTAWKA SPRĘŻYNOWA PODWÓJNA - PIES Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 0,35m x 2,15m Strefa funkcjonowania min. 3,30m x 4,50m Wysokość siedziska min. 0,45m Głębokość posadowienia min. - 0,55m Podstawa Fundamentowa z ażurowej konstrukcji stalowej o wys. min. 50cm Sprężyna O wys. min. H = 0,40 o zwojach zgodnie z normą PN-EN , połączone ze sobą za pomocą poziomej płyty HDPE o gr. min. 19mm Materiał Całość wykonana z płyty HDPE o gr. min. 19mm Uchwyty Plastykowe uchwyty do rąk i podpory pod nogi Fundamenty Beton klasy min. B-15 Śruby maszynowe ocynkowane min. M10, nakrętki samokontrujące Zabezpieczenia: Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

12

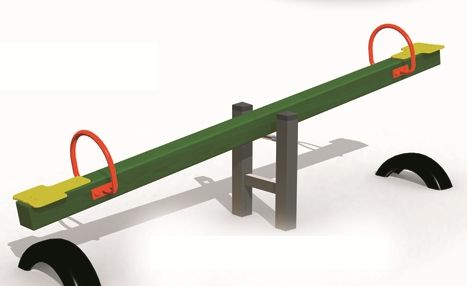

13 7. HUŚTAWKA WAGOWA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 0,50m x 3,00m Strefa funkcjonowania min. 2,50m x 5,00m Wysokości belki min. 0,90m Głębokość posadowienia min. - 0,70m Konstrukcja drewno sosnowe klejone min. 90x90mm malowane farbami impregnacyjnodekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Siedzisko Wykonane w całości z płyty HDPE o gr. min. 19mm Fundamenty Beton klasy min. B-15 Śruby maszynowe ocynkowane min. M10, nakrętki samokontrujące Zabezpieczenia: Drewno malowane farbami impregnacyjnodekoracyjnymi typu Drewkon lub Drewnochron; Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

14

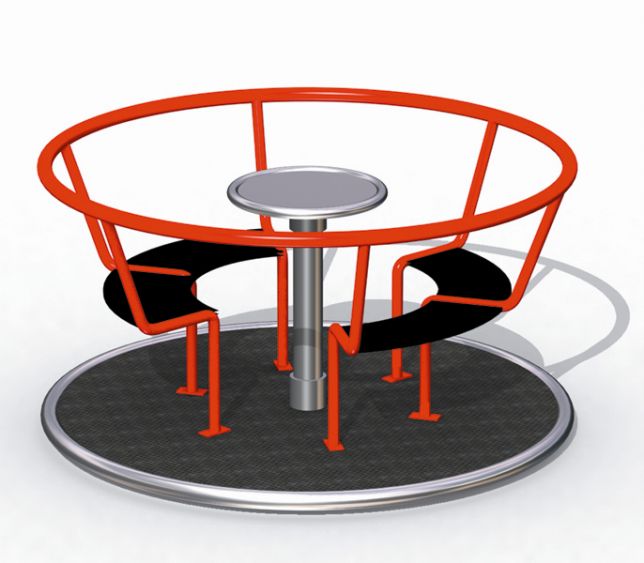

15 8. KARUZELA TORNADO Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. śr. Ø 1,40m Strefa funkcjonowania min. śr. Ø 5,40m Wysokość upadowa max. 0,50m Głębokość posadowienia min. - 0,70m Rura Stalowa ocynkowana o śr. min. 100mm, blacha ryflowana ocynkowana Śruby Maszynowe ocynkowane min. M12 Siedziska Tworzywo płyty polietylenowej Podest Rura o średnicy min. ø 48,3mm, wypełnienie z blachy ryflowanej Fundament Beton klasy min. C12/15 HUŚTAWKA WAGOWA Zabezpieczenia Wymagane Oferowane Rurki stalowe są ocynkowane i dodatkowo malowane farbami akrylowymi lub proszkowo Stal Odtłuszczona i ocynkowana kąpielowo Gniazda Gniazda łączników zakryte zaślepkami z tworzywa Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

16

17 9. KARUZELA TRÓJRAMIENNA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. śr. Ø 1,70m Strefa funkcjonowania min. śr. Ø 5,70m Wysokość upadowa max. 0,50m Głębokość posadowienia min. - 0,72m Profil stalowy zamknięty Siedziska Z pręta stalowego obłożonego gumą oraz płyty polietlenowej Podest Rura o średnicy min. ø 48,3mm, wypełnienie z blachy ryflowanej Śruby Maszynowe ocynkowane min. M12 Fundament Beton klasy min. C12/15 Zabezpieczenia Wymagane Oferowane Rurki stalowe są ocynkowane i dodatkowo malowane farbami akrylowymi lub proszkowo Stal Odtłuszczona i ocynkowana kąpielowo Gniazda łączników Zakryte zaślepkami z tworzywa Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

18

19 10. ZESTAW ZABAWOWY WIELOFUNKCYJNY Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. 9,87m x 7,85m Strefa użytkowania min. 13,81m x 11,43m Wysokość upadowa max. 2,20m Głębokość posadowienia min. - 0,60m Nogi Sosnowe klejone min. 90x90mm malowane konstrukcyjne farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Osłony boczne Wykonane z płyty HDPE o gr. min 12,7mm Konstrukcja Drewniana, połacie wykonane z płyty HDPE dachu Podest i trap Drewniane z desek impregnowanych wejściowe Pionowa przeplotnia z lin Drabinka pozioma Drabinka ukośna Pomost ruchomy niemalowanych gr. min. 35mm Konstrukcja nośna z drewna klejonego 90x90mm oraz profilu stalowego zimnogiętego, ocynkowanego, malowanego proszkowo; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; linarium łukowe konstrukcja nośna z profilu zimnogiętkiego, ocynkowanego; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Konstrukcja nośna z drewna klejonego 90x90mm, konstrukcja pozioma z płyt HDPE w kolorze czerwonym oraz rurek ze stali nierdzewnej Konstrukcja nośna z drewna klejonego 90x90mm połączone u góry elementami wykonanymi z blachy ocynkowanej, malowanej proszkowo o gr. min. 5mm; szczeble drabinki wykonane z rurek stalowych o śr. min. Ø 26,9mm ocynkowanych i malowanych proszkowo Belka drewniana impregnowana, mocowana do rurek stalowych o śr. min. Ø 42,4mm za pomocą łańcucha technicznego kalibrowanego, ocynkowanego Zabezpieczenia Rurki stalowe odtłuszczone i ocynkowane kąpielowo oraz malowane proszkowo Zjeżdżalnia prosta ślizg wykonany ze stali nierdzewnej o gr. min. 2mm, burty wykonana z HDPE o gr. min. 19mm Marki stalowe ocynkowane wykonane z blachy min. 86x86x5mm, rura o śr. min. Ø 42,4mm Fundamenty Beton min. klasy B-15

20 Zabezpieczenia Wymagane Oferowane drewno Malowane farbami impregnacyjnodekoracyjnych typu Drewkorn lub Drewnochron Stal Odtłuszczona i ocynkowana kąpielowo Śruby Ocynkowane M12, nakrętki zakryte zaślepkami dwuczęściowymi Urządzenie wykonane zgodnie z PN-EN :2009 wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną ELEMENTY SKŁADOWE: Drabinka pozioma duża - 1 sztuk Drabinka ukośna - 1 sztuk Mostek pochyły - 1 sztuk Pomost ruchomy - 1 sztuk Przeplotnia pionowa - 1 sztuk Trap wejściowy wys. 90cm - 1 sztuk Wieża bez dachu, podest wys. 60cm - 1 sztuk Wieża bez dachu, podest wys. 90cm - 1 sztuk Wieża z dachem, podest wys. 136cm - 1 sztuk Wieża z dachem, podest wys. 90cm - 1 sztuk Zestaw do przewrotów - 1 sztuk Zjeżdżalnia wys. 136cm - 1 sztuk Zjeżdżalnia wys. 90cm - 1 sztuk

21 11. PIRAMIDA WSPINACZKOWA Dane Techniczne Wymagane Oferowane Gabaryty urządzenia min. Ø 4,00m Strefa użytkowania min. Ø 7,00m Maksymalna wysokość max. 3,60m Wysokość zestawu max. 1,20m Głębokość posadowienia min. - 0,60m Liny Polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Słup nośny Wykonany z rury ze stali czarnej ocynkowanej kąpielowo o śr. min. Ø 114mm Śruby Maszynowe ocynkowane M12 Fundamenty Beton min. min. klasy B-15 HUŚTAWKA WAGOWA Zabezpieczenia Wymagane Oferowane Stal Zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe Nakrętki Zakryte zaślepkami z tworzywa Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

22

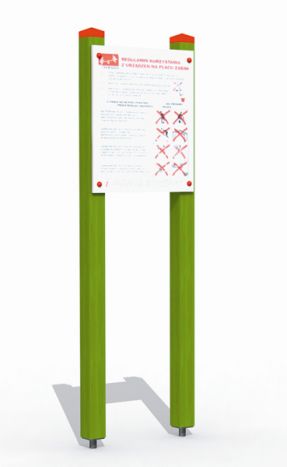

23 12. REGULAMIN Dane Techniczne Wymagane Oferowane Wymiary urządzenia min. 0,70m x 0,10m Wysokość max. 2,09m Głębokość posadowienia min. - 0,60m Konstrukcja Belki z drewna klejonego trójwarstwowo o przekroju nośna 9x9 cm malowane farbami impregnacyjnodekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Marki Stalowe ocynkowane kąpielowo z blachy 86x86x5mm i rura Ø 42,4mm Inne Wkręty do drewna 5x100mm Sklejka wodoodporna szalunkowa o gr. min. 12mm Płyta ze spienionego PCV o gr. min. 8mm z nadrukiem Fundamenty Beton klasy min. B-15 Zabezpieczenia: Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Urządzenie wykonane zgodnie z PN-EN wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

24

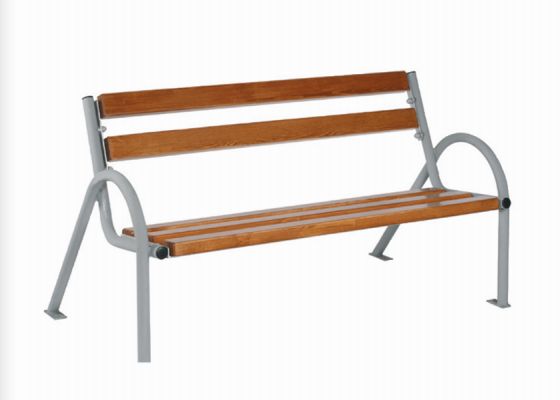

25 13. ŁAWKA Dane Techniczne Wymagane Oferowane Długość cm Wysokość całkowita 85cm Wysokość siedziska od podłoża 44cm Głębokość siedziska 40cm Inne: Rurki stalowe lakierowane proszkowo o śr. min. Ø 42,4mm Kątowniki min. 50x15x3mm Konstrukcyjne drewno sosnowe klejone o gr. min. 5cm Zabezpieczenia: Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe; Drewno malowane dekoracyjnie specjalnymi impregnatami i lakierami do drewna bądź z zastosowaniem lazurów nadających dodatkowy kolor Drewno wzmocnione poprzez zastosowanie kątowników Dodatkowo: Kolor wg palety RAL nr 8001 Montaż: urządzenie na stałe związane z gruntem, zgodnie z dokumentacją techniczną

26

27 13. DODATKOWE ELEMENTY Góra huśtawki na sprężynie - podwójna Dane Techniczne Wymagane Oferowane Długość 215 cm Szerokość 35 Materiał Całość wykonana z płyty HDPE o gr. min. 19mm Uchwyty Plastykowe uchwyty do rąk i podpory pod nogi Deska siedziskowa Maluch na huśtawkę podwójną wahadłową Siedzisko huśtawki Wykonane z konstrukcji stalowej powlekanej gumą

28 Wymagania stawiane Wykonawcy: 1. Wykonawca udzieli minimum 24 miesiące gwarancji na zainstalowane urządzenia i minimum 36 miesięcy na roboty budowlane. 2. Wszystkie elementy wyposażenia placów zabaw będące przedmiotem zamówienia winny spełniać postanowienia Polskiej Normy dotyczącej bezpieczeństwa i metod badań urządzeń stanowiących wyposażenie placów zabaw tj. PN-EN 1176 od 1 do 7. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 4: Dodatkowe wymagania bezpieczeństwa i metody badań kolejek linowych. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 7: Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. 3. Materiały użyte do produkcji elementów wyposażenia placów zabaw będących przedmiotem zamówienia muszą posiadać wszelkie wymagane prawem atesty i certyfikaty dopuszczające ich stosowanie, w tym atesty higieniczne na farby, świadectwa jakości i zgodności z normą na elementy łączeniowe stosowane do produkcji urządzeń zabawowych, atesty higieniczne na impregnat. 4. Oferowane elementy wyposażenia placów zabaw winny być fabrycznie nowe, nie noszące śladów uszkodzeń, użytkowania. W przypadku stwierdzenia, że dostarczone elementy wyposażenia placów zabaw nie spełniają tego wymogu, Zamawiający odmówi odbioru. 5. Urządzenia powinny być zabezpieczone przed korozją i wpływami atmosferycznymi na okres nie mniejszy niż udzielona gwarancja, posiadać wysoką jakość, estetykę, zapewniać bezpieczeństwo i skuteczność dla korzystających z tych urządzeń dzieci. 6. Wykonawca powinien wraz z urządzeniami dostarczyć następujące dokumenty: Deklaracja Zgodności, Certyfikat, Świadectwo lub Sprawozdanie z Kontroli. PN-EN Naturalna trwałość drewna litego. Wytyczne dotyczące naturalnej trwałości i podatności na nasycanie wybranych gatunków drewna mających znaczenie w Europie. PN-EN Drewno lite zabezpieczone środkiem ochrony. Trwałość drewna i materiałów drewnopochodnych. Klasyfikacja wnikania i retencji środka ochrony. PN-EN ISO/IEC Ocena zgodności. Deklaracja zgodności składana przez dostawcę. Część 1: Wymagania ogólne
