1 Zawartość Zawartość DANE OGÓLNE PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA WARUNKI GRUNTOWO - WODNE POSADOWIENIE OBIEKTU BUDOWLANEGO OGÓLNY OPIS PROJEKTOWANEGO OBIEKTU WYMAGANIA POŻAROWE ELEMENTY KONSTRUKCYJNE BUDYNKU Fundamenty Ściany fundamentowe Ściany konstrukcyjne Podciągi Nadproża Schody (Poz.5.1.) Strop gęsto żebrowy Rdzenie żelbetowe Wieńce Dach OBCIĄŻENIA Obciążenia stałe Obciążenia zmienne Ciężar ściany PRZYJĘTE SCHEMATY ORAZ PODSTAWOWE WYNIKI OBLICZEŃ Ława fundamentowa zewnętrzna (Poz x40cm) Ława fundamentowa wewnętrzna (Poz x40cm) Podciąg (Poz i o przekroju 24x65cm) NORMY I AKTY PRAWNE RYSUNKI Rzut fundamentów (K/0.1) Schemat konstrukcji parteru (K/0.2)... 14

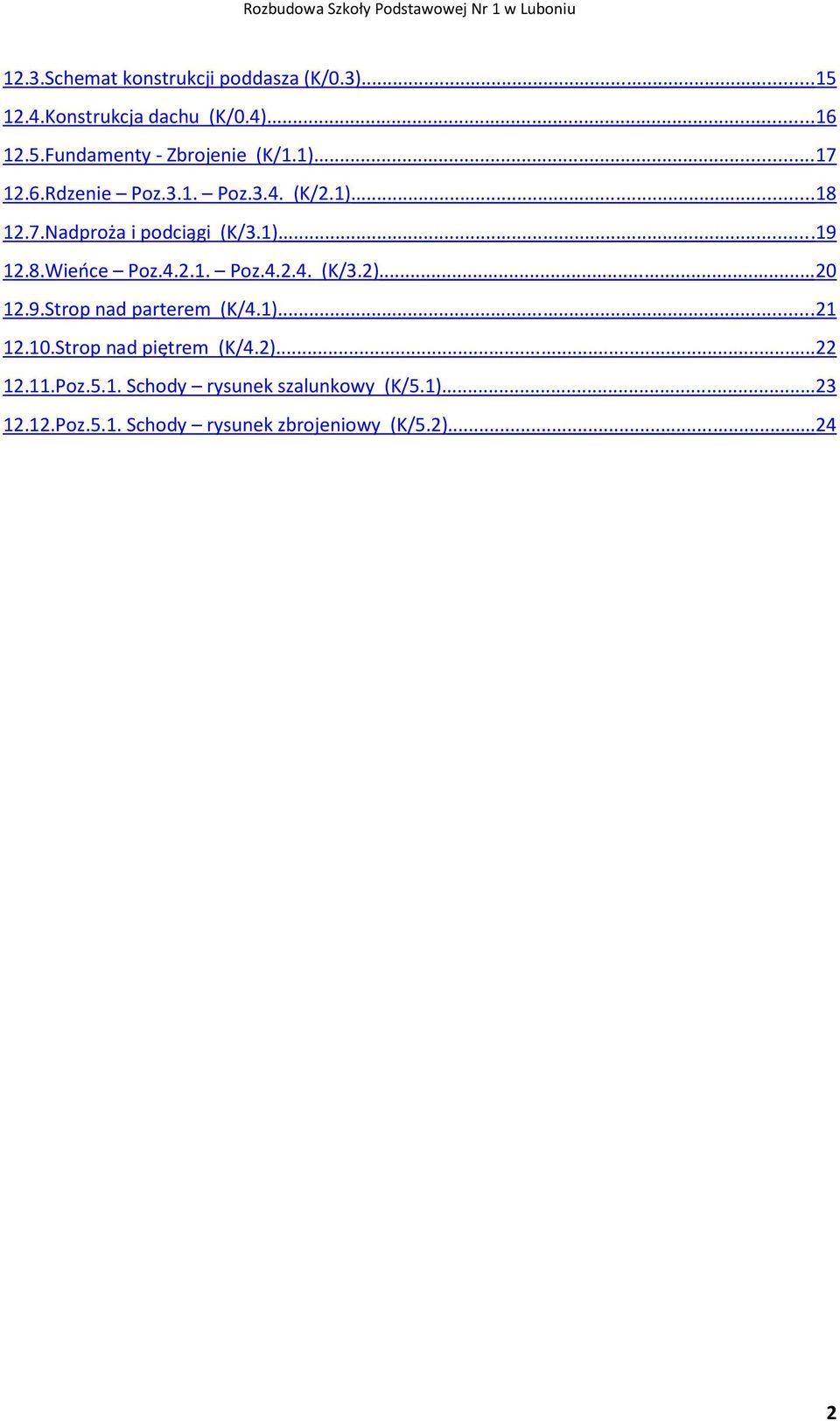

2 12.3.Schemat konstrukcji poddasza (K/0.3) Konstrukcja dachu (K/0.4) Fundamenty - Zbrojenie (K/1.1) Rdzenie Poz.3.1. Poz.3.4. (K/2.1) Nadproża i podciągi (K/3.1) Wieńce Poz Poz (K/3.2) Strop nad parterem (K/4.1) Strop nad piętrem (K/4.2) Poz.5.1. Schody rysunek szalunkowy (K/5.1) Poz.5.1. Schody rysunek zbrojeniowy (K/5.2)

3 1. DANE OGÓLNE 1.1.Inwestor: Miasto Luboń Plac Edmunda Bojanowskiego Luboń 1.2.Przedsięwzięcie: Rozbudowa Szkoły Podstawowej nr 1 w Luboniu 1.3.Branża: 1.4.Faza: Konstrukcja Projekt Wykonawczy 1.5.Lokalizacja: Luboń, ul. Poniatowskiego 16 Dz. nr ew. 42 w obrębie _ PODSTAWA OPRACOWANIA 2.1.Zlecenie Inwestora 2.2. Operat z inwentaryzacji budynku Sali Gimnastycznej Szkoły Podstawowej Nr Luboń, ul. Poniatowskiego 16 wraz z ekspertyzą budowlaną dotyczącą oceny stanu obiektu pod kątem jego nadbudowy 2.3.Opinia geotechniczna i dokumentacja badań podłoża gruntowego wykonana przez firmę GEO-MI Pracowania Geologiczna, Michał Małuszyński (Grudzień 20113) 2.4.Projekty branżowe 2.5.Obowiązujące normy i akty prawne 3. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest Projekt Wykonawczy branży konstrukcyjnej rozbudowy Szkoły Podstawowej Nr 1 w Luboniu. W ramach zadania inwestycyjnego projektuje się: 1. Budynek pomiędzy istniejącym budynkiem dydaktycznym a salą sportową 2. Łącznik pomiędzy projektowanym budynkiem a istniejącym budynkiem dydaktycznym 3. Łącznik pomiędzy projektowanym budynkiem a istniejącą salą sportową. 4. WARUNKI GRUNTOWO - WODNE Na podstawie dokumentacji geotechnicznej [pkt.2.3] stwierdza się występowanie Niekontrolowane nasypy budowlane - do głębokości 0,6m wykonane z osadów piaszczystych z domieszkami antropogenicznymi (gruz ceglany, szkło, kawałki tworzyw 3

4 sztucznych), poniżej do głębokości 1,5m występują nasypy budowlane wykonane z osadów piaszczystych Grunty spoiste do których należy zaliczyć, gliny piaszczyste, piaski gliniaste, gliny piaszczyste o I L =0,05-0,30 Grunty nie spoiste do których należy zaliczyć, zaglinione piaski średnie o I D =0,50 Do głębokości 6,0m nie stwierdzono występowania wód gruntowych. Na podstawie charakterystyki obiektu budowlanego oraz warunków gruntowo-wodnych stwierdza się: KATEGORIĘ GEOTECHNICZNĄ OBIEKTU: II WARUNKI GRUNTOWE: PROSTE 5. POSADOWIENIE OBIEKTU BUDOWLANEGO Budynek posadowiono w sposób bezpośredni na ławach fundamentowych. Poziom posadowienia przyjęto na rzędnej 80,80m n.p.m. Pod ławy fundamentowe, istniejące nasypy budowlane należy wybrać do stropu warstwy gruntu nośnego, zasypać piaskiem i zagęścić do Is=0,96. Pod posadzki nasypy należy wybrać do głębokości 35cm. Wykonać podbudowę zgodnie z projektem. Wskaźnik zagęszczenia piasku Is=0,96 W przypadku stwierdzenie występowania fundamentów w istniejących budynkach na rzędnej innej niż w części projektowanej, należy projektowane fundamenty doprowadzić do rzędnej fundamentów istniejących za pomocą schodków o nachyleniu nie większym niż 1:3. Fundamenty łączników należy doprowadzić do fundamentów istniejących zachowując 2cm dylatację. UWAGA: Na czas prowadzenia robót ziemnych, grunty spoiste należy chronić przed oddziaływaniem wody (opady atmosferyczne, sączenia na styku osadów spoistych i niespoistych wody zawieszone, itp.) Kontakt z wodami wpływa na wartości parametrów geotechnicznych co w efekcie doprowadzi do znacznego obniżenie ich nośności 6. OGÓLNY OPIS PROJEKTOWANEGO OBIEKTU 6.1.Opis ogólny Część dydaktyczna Przedmiotowy obiekt jest budynkiem dwukondygnacyjnym, niepodpiwniczonym o wymiarach zewnętrznych 17,94x27,29m (w obrysie ścian konstrukcyjnych). Budynek posadowiony w sposób bezpośredni na ławach fundamentowych. Konstrukcja budynku tradycyjna murowana, wzmocniona rdzeniami żelbetowymi, ze stropami gęsto żebrowymi na belkach 4

5 strunobetonowych. Na stropie najwyższej kondygnacji zaprojektowano konstrukcję drewnianą dachu krokwiową na słupkach drewnianych. Dach jednospadowy o kącie nachylenie 2. Pokrycie dachu stanowić będzie płyta OSB i dwie warstwy papy. Wysokość całkowita budynku 8,11m. UWAGA: Na podstawie informacji uzyskanych od Inwestora, możliwa będzie nadbudowa o jedną kondygnację. Łączniki Dach nad łącznikami zaprojektowano z blachy trapezowej T135. Blacha trapezowa oparta na ścianach zewnętrznych. Spadek dachu 2. Pokrycie dachu stanowić będzie wełna mineralna o grubości 25cm i dwie warstwy papy. 6.2.Opis elementów konstrukcyjnych Fundamenty - monolityczne, żelbetowe lub betonowe Ściany konstrukcyjne o grubości 24cm z bloczków wapienno-piaskowych Klatka schodowa monolityczna, żelbetowa (o dopuszczalnym obciążeniu użytkowym 4kN/m 2 ) Rdzenie monolityczne, żelbetowe Nadproża prefabrykowane typu L19 i monolityczne, żelbetowe Podciągi monolityczne, żelbetowe Strop nad parterem gęsto żebrowy na belkach strunobetonowych o grubości 25cm Strop nad piętrem gęsto żebrowy na belkach strunobetonowych o grubości 25cm Konstrukcja dachu nad projektowaną częścią dydaktyczną: drewniana, krokwiowa Konstrukcja dachu nad łącznikami: blacha trapezowa T135 gr.1,0mm. UWAGA: W związku z informacją od Inwestora o planowanej możliwej nadbudowie o jedną kondygnację części dydaktycznej, do obliczeń fundamentów oraz stropu nad piętrem przyjęto obciążenia, jak dla warunków po nadbudowie. Obciążenie użytkowe stropu nad piętrem przyjęto 3,0 kn/m2. 7. WYMAGANIA POŻAROWE Główna konstrukcja nośna R 30 Konstrukcja dachu bez wymagań Strop REI 30 Ściany zewnętrzne EI 30 Ściany wewnętrzne bez wymagań 5

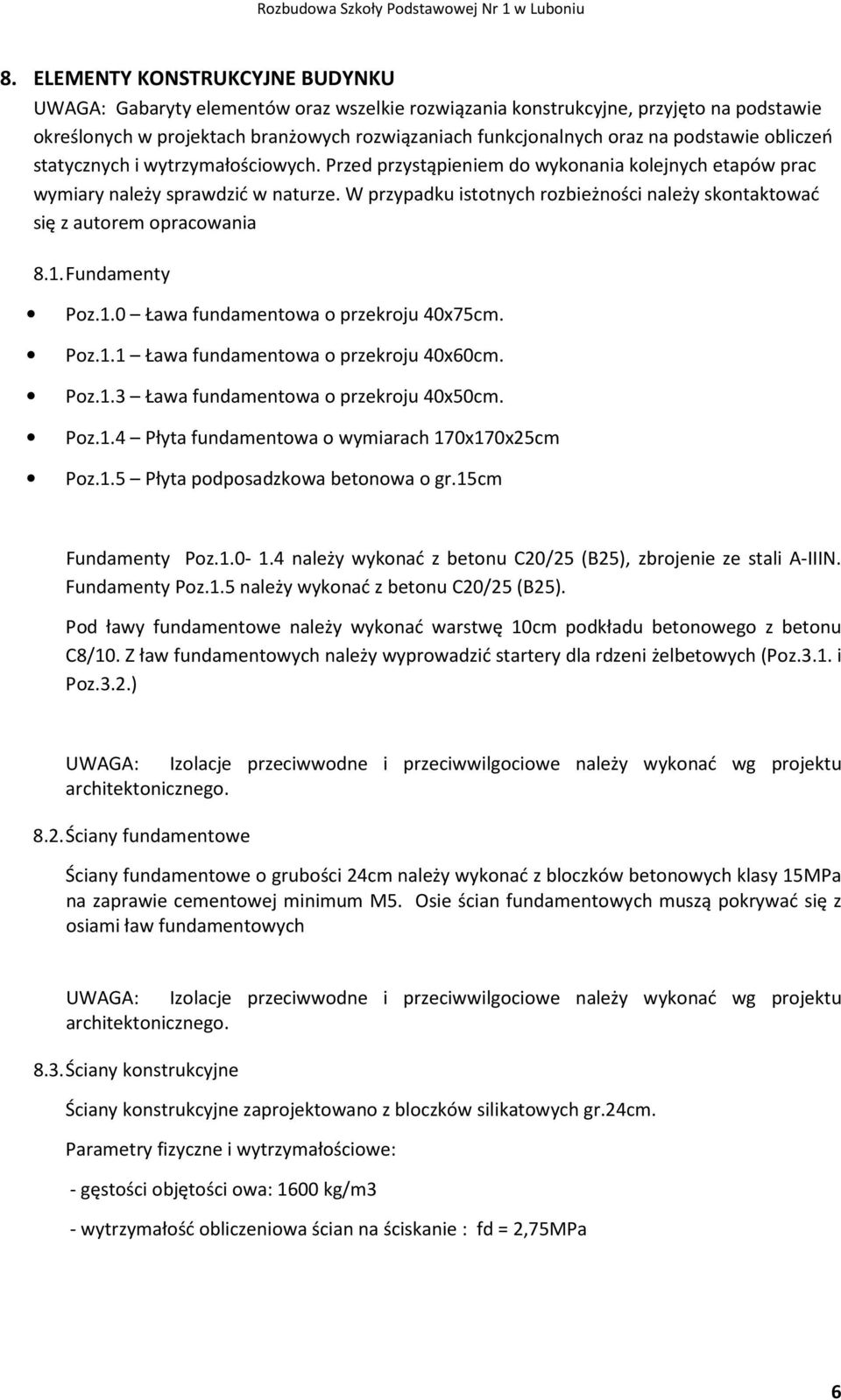

6 8. ELEMENTY KONSTRUKCYJNE BUDYNKU UWAGA: Gabaryty elementów oraz wszelkie rozwiązania konstrukcyjne, przyjęto na podstawie określonych w projektach branżowych rozwiązaniach funkcjonalnych oraz na podstawie obliczeń statycznych i wytrzymałościowych. Przed przystąpieniem do wykonania kolejnych etapów prac wymiary należy sprawdzić w naturze. W przypadku istotnych rozbieżności należy skontaktować się z autorem opracowania 8.1.Fundamenty Poz.1.0 Ława fundamentowa o przekroju 40x75cm. Poz.1.1 Ława fundamentowa o przekroju 40x60cm. Poz.1.3 Ława fundamentowa o przekroju 40x50cm. Poz.1.4 Płyta fundamentowa o wymiarach 170x170x25cm Poz.1.5 Płyta podposadzkowa betonowa o gr.15cm Fundamenty Poz należy wykonać z betonu C20/25 (B25), zbrojenie ze stali A-IIIN. Fundamenty Poz.1.5 należy wykonać z betonu C20/25 (B25). Pod ławy fundamentowe należy wykonać warstwę 10cm podkładu betonowego z betonu C8/10. Z ław fundamentowych należy wyprowadzić startery dla rdzeni żelbetowych (Poz.3.1. i Poz.3.2.) UWAGA: Izolacje przeciwwodne i przeciwwilgociowe należy wykonać wg projektu architektonicznego. 8.2.Ściany fundamentowe Ściany fundamentowe o grubości 24cm należy wykonać z bloczków betonowych klasy 15MPa na zaprawie cementowej minimum M5. Osie ścian fundamentowych muszą pokrywać się z osiami ław fundamentowych UWAGA: Izolacje przeciwwodne i przeciwwilgociowe należy wykonać wg projektu architektonicznego. 8.3.Ściany konstrukcyjne Ściany konstrukcyjne zaprojektowano z bloczków silikatowych gr.24cm. Parametry fizyczne i wytrzymałościowe: - gęstości objętości owa: 1600 kg/m3 - wytrzymałość obliczeniowa ścian na ściskanie : fd = 2,75MPa 6

7 8.4.Podciągi Poz Podciąg o przekroju 24x65cm. Spód podciągu na poziomie +3,09. Należy wykonać z betonu C20/25 (B25), zbrojenie ze stali A-IIIN. Rozpiętość w świetle 3,80m. Poz Podciąg o przekroju 24x65cm. Spód podciągu na poziomie +3,09. Należy wykonać z betonu C20/25 (B25), zbrojenie ze stali A-IIIN..Rozpiętość w świetle 3,685m. 8.5.Nadproża Prefabrykowane: Nadproża prefabrykowane (oznaczenie na rysunkach ) typu L-19. Lokalizacje oraz rzędną spodu określono w części rysunkowej opracowania. Minimalna głębokość oparcia wg wytycznych producenta Monolityczne : Nadproża monolityczne (oznaczenie na rysunkach ). Lokalizacje, gabaryty, rzędną spodu określono w części rysunkowej opracowania. Nadproża należy wykonać z betonu C20/25, zbrojenie ze stali A-IIN. Szczegóły wg części rysunkowej opracowania. 8.6.Schody (Poz.5.1.) Schody zaprojektowano jako zabiegowe w konstrukcji monolitycznej żelbetowej. Grubość biegu i spocznika 18cm. Beton C20/25, zbrojenie ze stali A-IIIN Szczegóły wg części rysunkowej opracowania. 8.7.Strop gęsto żebrowy Poz Strop zaprojektowano jako gęsto żebrowy, na belkach strunobetonowych. Całkowita grubości stropu 25cm. Spód stropu na poziomie +3,49. Strop oparto na ścianach konstrukcyjnych za pomocą wieńców żelbetowych o przekroju 24x30cm. Dopuszczalne maksymalne obciążenie użytkowe 3,0kN/m2. Poz Strop zaprojektowano jako gęsto żebrowy, na belkach strunobetonowych. Całkowita grubości stropu 25cm. Spód stropu na poziomie +7,29. Strop oparto na ścianach konstrukcyjnych za pomocą wieńców żelbetowych o przekroju 24x30cm. Dopuszczalne maksymalne obciążenie użytkowe 3,0kN/m2 wartość obciążenia przyjęto jak dla warunków po ewentualnej nadbudowie. Szczegóły dotyczące rozmieszczenia belek stropowych oraz zbrojenia podporowego wg części rysunkowej. 8.8.Rdzenie żelbetowe Poz.3.1 o przekroju 24x52cm. Do poziomu: +7,24 Poz.3.2 o przekroju 24x25cm. Do poziomu: +7,24 Startery dla zbrojenia rdzeni żelbetowych wyprowadzić z ław fundamentowych. 7

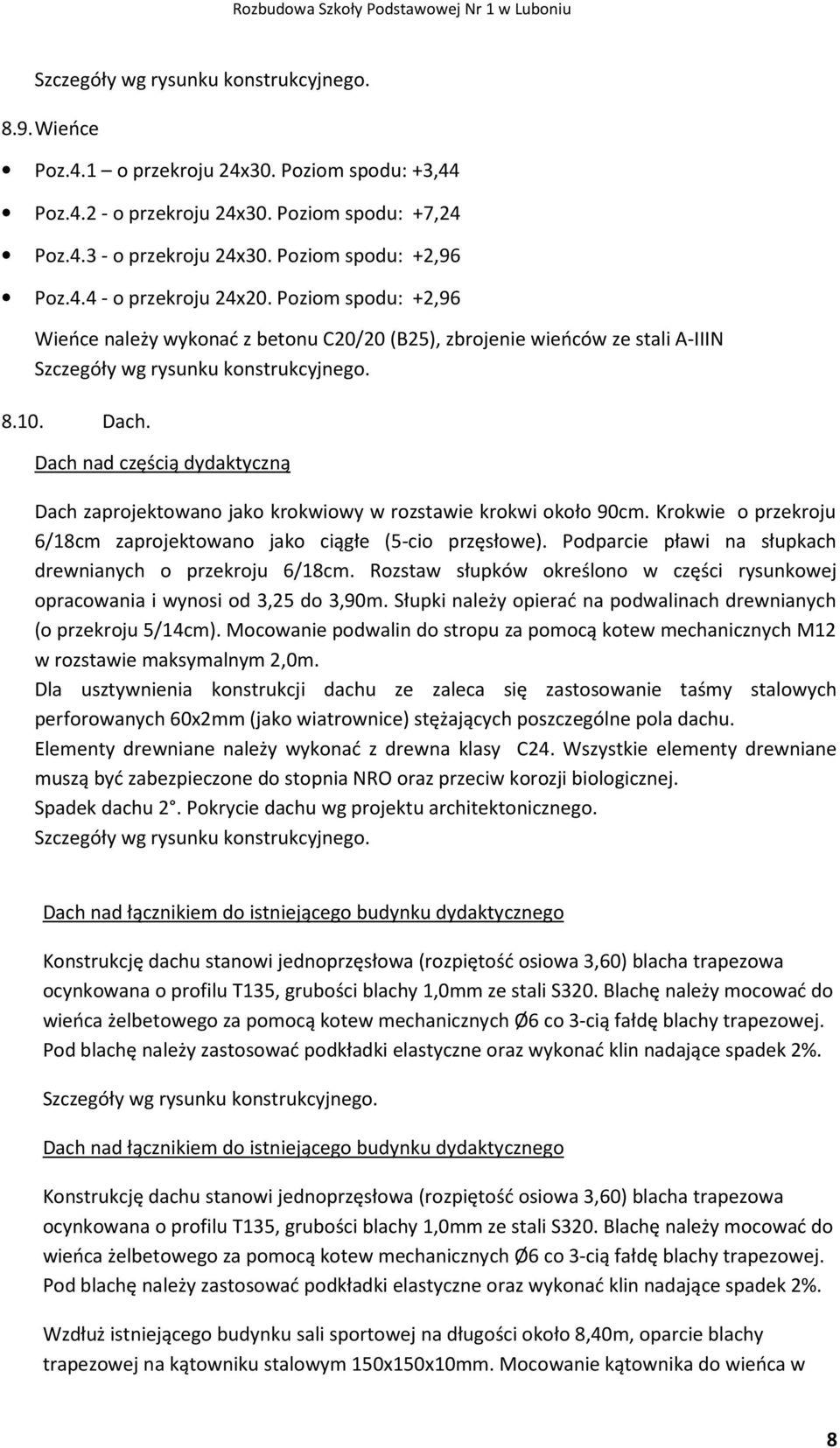

8 Szczegóły wg rysunku konstrukcyjnego. 8.9.Wieńce Poz.4.1 o przekroju 24x30. Poziom spodu: +3,44 Poz o przekroju 24x30. Poziom spodu: +7,24 Poz o przekroju 24x30. Poziom spodu: +2,96 Poz o przekroju 24x20. Poziom spodu: +2,96 Wieńce należy wykonać z betonu C20/20 (B25), zbrojenie wieńców ze stali A-IIIN Szczegóły wg rysunku konstrukcyjnego Dach. Dach nad częścią dydaktyczną Dach zaprojektowano jako krokwiowy w rozstawie krokwi około 90cm. Krokwie o przekroju 6/18cm zaprojektowano jako ciągłe (5-cio przęsłowe). Podparcie pławi na słupkach drewnianych o przekroju 6/18cm. Rozstaw słupków określono w części rysunkowej opracowania i wynosi od 3,25 do 3,90m. Słupki należy opierać na podwalinach drewnianych (o przekroju 5/14cm). Mocowanie podwalin do stropu za pomocą kotew mechanicznych M12 w rozstawie maksymalnym 2,0m. Dla usztywnienia konstrukcji dachu ze zaleca się zastosowanie taśmy stalowych perforowanych 60x2mm (jako wiatrownice) stężających poszczególne pola dachu. Elementy drewniane należy wykonać z drewna klasy C24. Wszystkie elementy drewniane muszą być zabezpieczone do stopnia NRO oraz przeciw korozji biologicznej. Spadek dachu 2. Pokrycie dachu wg projektu architektonicznego. Szczegóły wg rysunku konstrukcyjnego. Dach nad łącznikiem do istniejącego budynku dydaktycznego Konstrukcję dachu stanowi jednoprzęsłowa (rozpiętość osiowa 3,60) blacha trapezowa ocynkowana o profilu T135, grubości blachy 1,0mm ze stali S320. Blachę należy mocować do wieńca żelbetowego za pomocą kotew mechanicznych Ø6 co 3-cią fałdę blachy trapezowej. Pod blachę należy zastosować podkładki elastyczne oraz wykonać klin nadające spadek 2%. Szczegóły wg rysunku konstrukcyjnego. Dach nad łącznikiem do istniejącego budynku dydaktycznego Konstrukcję dachu stanowi jednoprzęsłowa (rozpiętość osiowa 3,60) blacha trapezowa ocynkowana o profilu T135, grubości blachy 1,0mm ze stali S320. Blachę należy mocować do wieńca żelbetowego za pomocą kotew mechanicznych Ø6 co 3-cią fałdę blachy trapezowej. Pod blachę należy zastosować podkładki elastyczne oraz wykonać klin nadające spadek 2%. Wzdłuż istniejącego budynku sali sportowej na długości około 8,40m, oparcie blachy trapezowej na kątowniku stalowym 150x150x10mm. Mocowanie kątownika do wieńca w 8

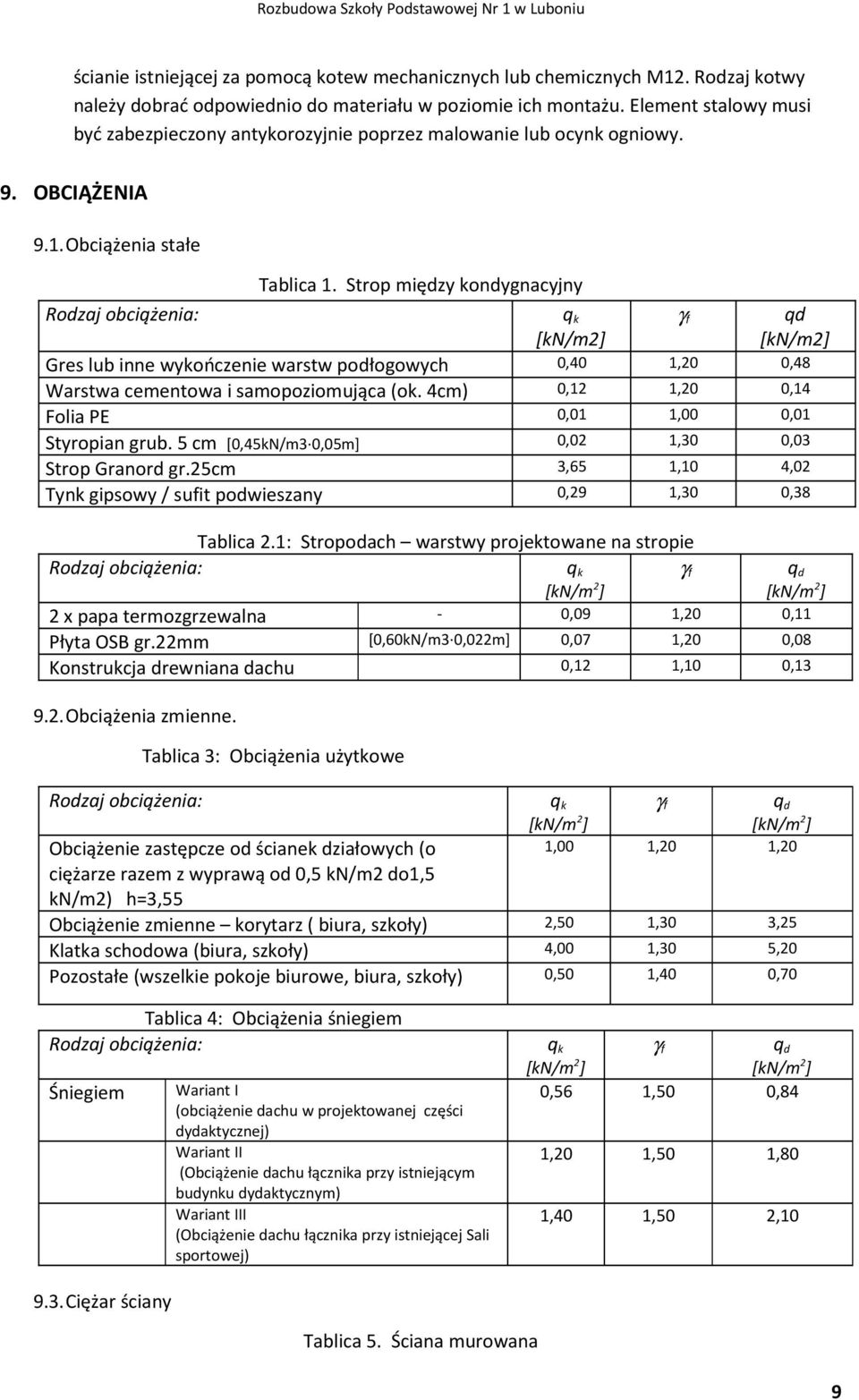

9 ścianie istniejącej za pomocą kotew mechanicznych lub chemicznych M12. Rodzaj kotwy należy dobrać odpowiednio do materiału w poziomie ich montażu. Element stalowy musi być zabezpieczony antykorozyjnie poprzez malowanie lub ocynk ogniowy. 9. OBCIĄŻENIA 9.1.Obciążenia stałe Tablica 1. Strop między kondygnacyjny Rodzaj obciążenia: q k [kn/m2] γ f qd [kn/m2] Gres lub inne wykończenie warstw podłogowych 0,40 1,20 0,48 Warstwa cementowa i samopoziomująca (ok. 4cm) 0,12 1,20 0,14 Folia PE 0,01 1,00 0,01 Styropian grub. 5 cm [0,45kN/m3 0,05m] 0,02 1,30 0,03 Strop Granord gr.25cm 3,65 1,10 4,02 Tynk gipsowy / sufit podwieszany 0,29 1,30 0,38 Tablica 2.1: Stropodach warstwy projektowane na stropie Rodzaj obciążenia: q k [kn/m 2 ] γ f q d [kn/m 2 ] 2 x papa termozgrzewalna - 0,09 1,20 0,11 Płyta OSB gr.22mm [0,60kN/m3 0,022m] 0,07 1,20 0,08 Konstrukcja drewniana dachu 0,12 1,10 0, Obciążenia zmienne. Rodzaj obciążenia: Tablica 3: Obciążenia użytkowe Obciążenie zastępcze od ścianek działowych (o ciężarze razem z wyprawą od 0,5 kn/m2 do1,5 kn/m2) h=3,55 q k γ f q d [kn/m 2 ] [kn/m 2 ] 1,00 1,20 1,20 Obciążenie zmienne korytarz ( biura, szkoły) 2,50 1,30 3,25 Klatka schodowa (biura, szkoły) 4,00 1,30 5,20 Pozostałe (wszelkie pokoje biurowe, biura, szkoły) 0,50 1,40 0,70 Tablica 4: Obciążenia śniegiem Rodzaj obciążenia: Śniegiem Wariant I (obciążenie dachu w projektowanej części dydaktycznej) Wariant II (Obciążenie dachu łącznika przy istniejącym budynku dydaktycznym) Wariant III (Obciążenie dachu łącznika przy istniejącej Sali sportowej) q k γ f q d [kn/m 2 ] [kn/m 2 ] 0,56 1,50 0,84 1,20 1,50 1,80 1,40 1,50 2, Ciężar ściany Tablica 5. Ściana murowana 9

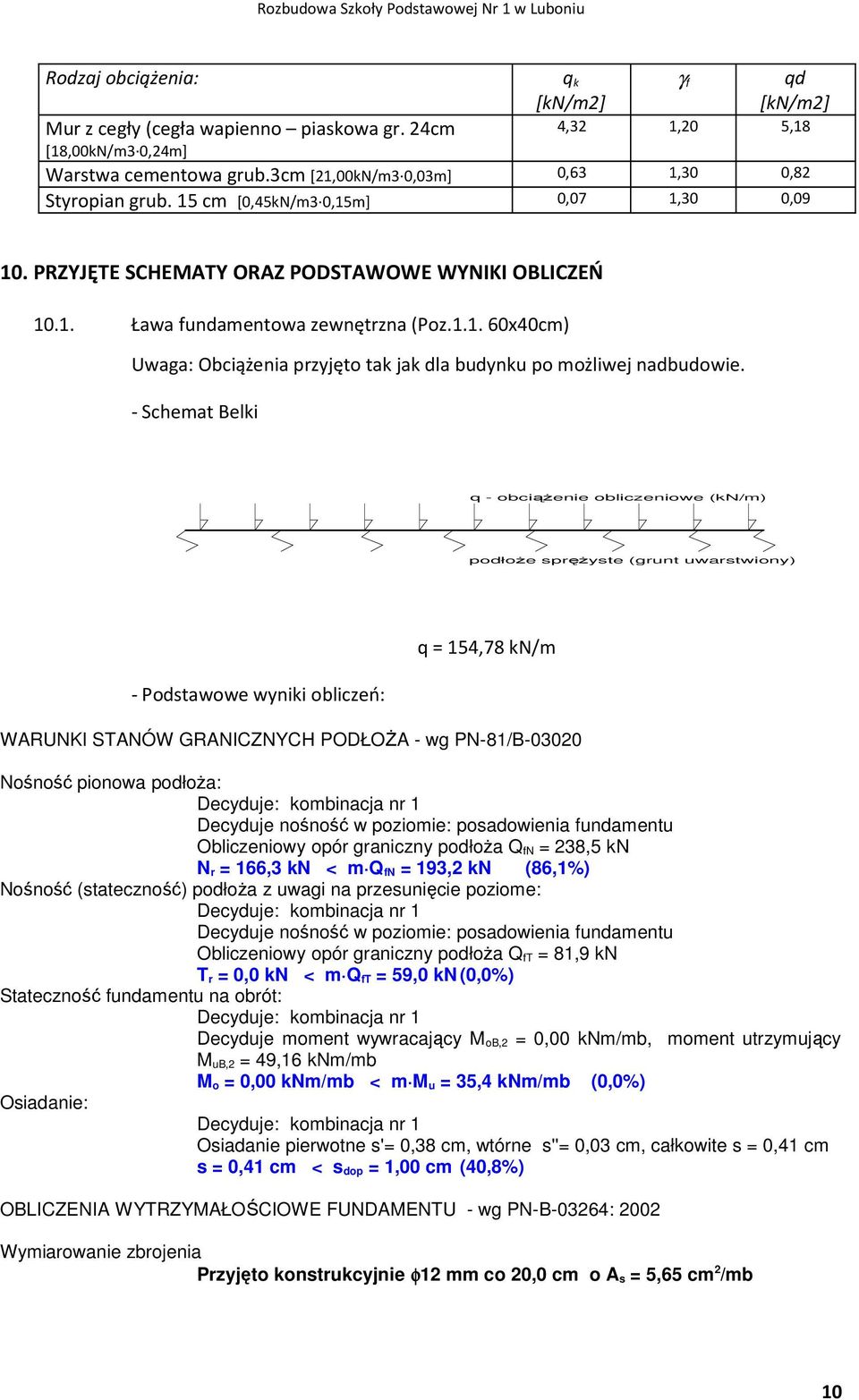

10 Rodzaj obciążenia: Mur z cegły (cegła wapienno piaskowa gr. 24cm [18,00kN/m3 0,24m] q k [kn/m2] γ f qd [kn/m2] 4,32 1,20 5,18 Warstwa cementowa grub.3cm [21,00kN/m3 0,03m] 0,63 1,30 0,82 Styropian grub. 15 cm [0,45kN/m3 0,15m] 0,07 1,30 0, PRZYJĘTE SCHEMATY ORAZ PODSTAWOWE WYNIKI OBLICZEŃ Ława fundamentowa zewnętrzna (Poz x40cm) Uwaga: Obciążenia przyjęto tak jak dla budynku po możliwej nadbudowie. - Schemat Belki q - obciąŝenie obliczeniowe (kn/m) podłoŝe spręŝyste (grunt uwarstwiony) - Podstawowe wyniki obliczeń: q = 154,78 kn/m WARUNKI STANÓW GRANICZNYCH PODŁOśA - wg PN-81/B Nośność pionowa podłoŝa: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoŝa Q fn = 238,5 kn N r = 166,3 kn < m Q fn = 193,2 kn (86,1%) Nośność (stateczność) podłoŝa z uwagi na przesunięcie poziome: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoŝa Q ft = 81,9 kn T r = 0,0 kn < m Q ft = 59,0 kn (0,0%) Stateczność fundamentu na obrót: Decyduje: kombinacja nr 1 Decyduje moment wywracający M ob,2 = 0,00 knm/mb, moment utrzymujący M ub,2 = 49,16 knm/mb M o = 0,00 knm/mb < m M u = 35,4 knm/mb (0,0%) Osiadanie: Decyduje: kombinacja nr 1 Osiadanie pierwotne s'= 0,38 cm, wtórne s''= 0,03 cm, całkowite s = 0,41 cm s = 0,41 cm < s dop = 1,00 cm (40,8%) OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Wymiarowanie zbrojenia Przyjęto konstrukcyjnie φ12 mm co 20,0 cm o A s = 5,65 cm 2 /mb 10

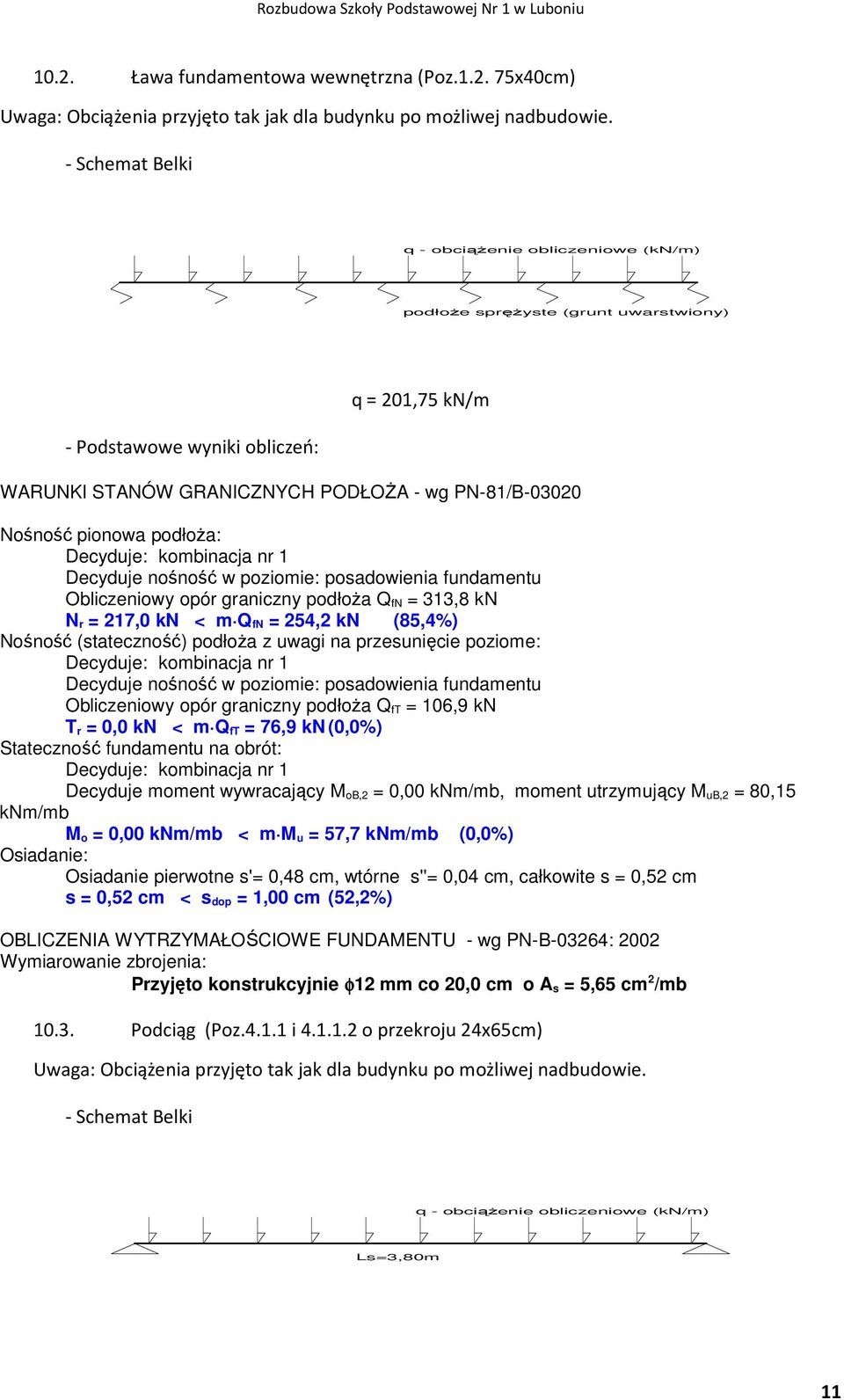

11 10.2. Ława fundamentowa wewnętrzna (Poz x40cm) Uwaga: Obciążenia przyjęto tak jak dla budynku po możliwej nadbudowie. - Schemat Belki q - obciąŝenie obliczeniowe (kn/m) podłoŝe spręŝyste (grunt uwarstwiony) - Podstawowe wyniki obliczeń: q = 201,75 kn/m WARUNKI STANÓW GRANICZNYCH PODŁOśA - wg PN-81/B Nośność pionowa podłoŝa: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoŝa Q fn = 313,8 kn N r = 217,0 kn < m Q fn = 254,2 kn (85,4%) Nośność (stateczność) podłoŝa z uwagi na przesunięcie poziome: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoŝa Q ft = 106,9 kn T r = 0,0 kn < m Q ft = 76,9 kn (0,0%) Stateczność fundamentu na obrót: Decyduje: kombinacja nr 1 Decyduje moment wywracający M ob,2 = 0,00 knm/mb, moment utrzymujący M ub,2 = 80,15 knm/mb M o = 0,00 knm/mb < m M u = 57,7 knm/mb (0,0%) Osiadanie: Osiadanie pierwotne s'= 0,48 cm, wtórne s''= 0,04 cm, całkowite s = 0,52 cm s = 0,52 cm < s dop = 1,00 cm (52,2%) OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Wymiarowanie zbrojenia: Przyjęto konstrukcyjnie φ12 mm co 20,0 cm o A s = 5,65 cm 2 /mb Podciąg (Poz i o przekroju 24x65cm) Uwaga: Obciążenia przyjęto tak jak dla budynku po możliwej nadbudowie. - Schemat Belki q - obciąŝenie obliczeniowe (kn/m) Ls=3,80m 11

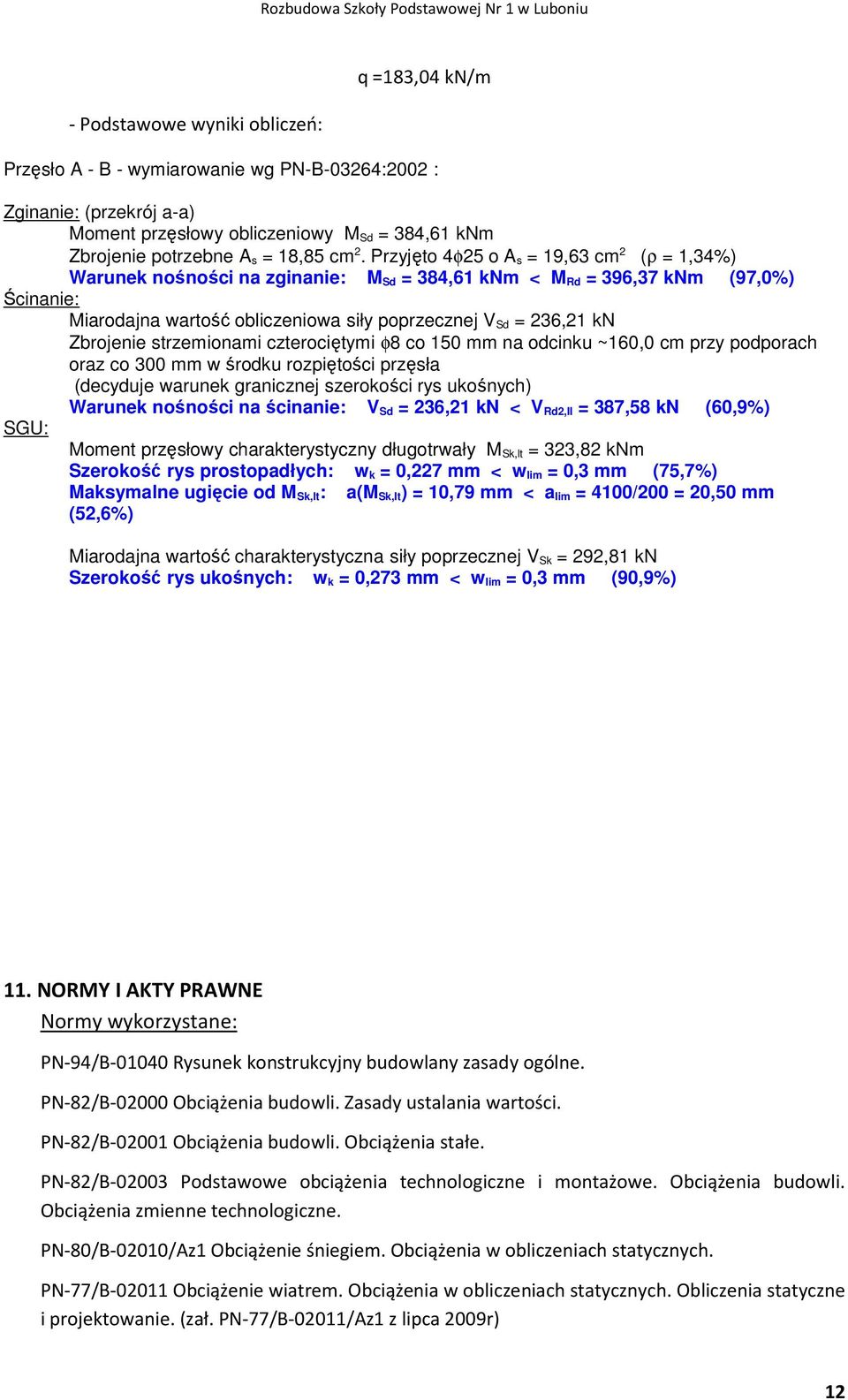

12 - Podstawowe wyniki obliczeń: q =183,04 kn/m Przęsło A - B - wymiarowanie wg PN-B-03264:2002 : Zginanie: (przekrój a-a) Moment przęsłowy obliczeniowy M Sd = 384,61 knm Zbrojenie potrzebne A s = 18,85 cm 2. Przyjęto 4φ25 o A s = 19,63 cm 2 (ρ = 1,34%) Warunek nośności na zginanie: M Sd = 384,61 knm < M Rd = 396,37 knm (97,0%) Ścinanie: Miarodajna wartość obliczeniowa siły poprzecznej V Sd = 236,21 kn Zbrojenie strzemionami czterociętymi φ8 co 150 mm na odcinku ~160,0 cm przy podporach oraz co 300 mm w środku rozpiętości przęsła (decyduje warunek granicznej szerokości rys ukośnych) Warunek nośności na ścinanie: V Sd = 236,21 kn < V Rd2,II = 387,58 kn (60,9%) SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 323,82 knm Szerokość rys prostopadłych: w k = 0,227 mm < w lim = 0,3 mm (75,7%) Maksymalne ugięcie od M Sk,lt: a(m Sk,lt) = 10,79 mm < a lim = 4100/200 = 20,50 mm (52,6%) Miarodajna wartość charakterystyczna siły poprzecznej V Sk = 292,81 kn Szerokość rys ukośnych: w k = 0,273 mm < w lim = 0,3 mm (90,9%) 11.NORMY I AKTY PRAWNE Normy wykorzystane: PN-94/B Rysunek konstrukcyjny budowlany zasady ogólne. PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Podstawowe obciążenia technologiczne i montażowe. Obciążenia budowli. Obciążenia zmienne technologiczne. PN-80/B-02010/Az1 Obciążenie śniegiem. Obciążenia w obliczeniach statycznych. PN-77/B Obciążenie wiatrem. Obciążenia w obliczeniach statycznych. Obliczenia statyczne i projektowanie. (zał. PN-77/B-02011/Az1 z lipca 2009r) 12

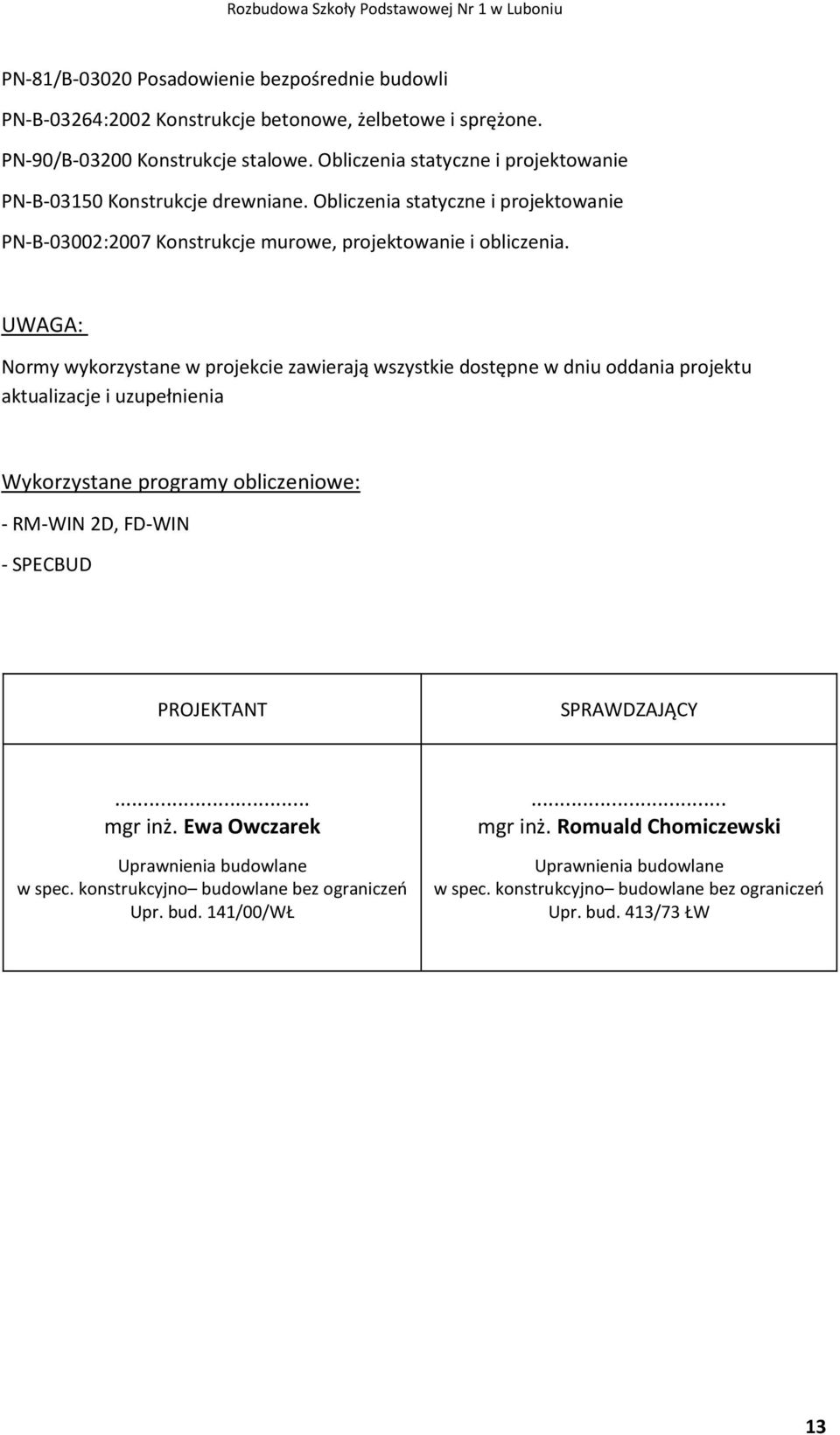

13 PN-81/B Posadowienie bezpośrednie budowli PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie PN-B-03002:2007 Konstrukcje murowe, projektowanie i obliczenia. UWAGA: Normy wykorzystane w projekcie zawierają wszystkie dostępne w dniu oddania projektu aktualizacje i uzupełnienia Wykorzystane programy obliczeniowe: - RM-WIN 2D, FD-WIN - SPECBUD PROJEKTANT SPRAWDZAJĄCY... mgr inż. Ewa Owczarek Uprawnienia budowlane w spec. konstrukcyjno budowlane bez ograniczeń Upr. bud. 141/00/WŁ... mgr inż. Romuald Chomiczewski Uprawnienia budowlane w spec. konstrukcyjno budowlane bez ograniczeń Upr. bud. 413/73 ŁW 13
