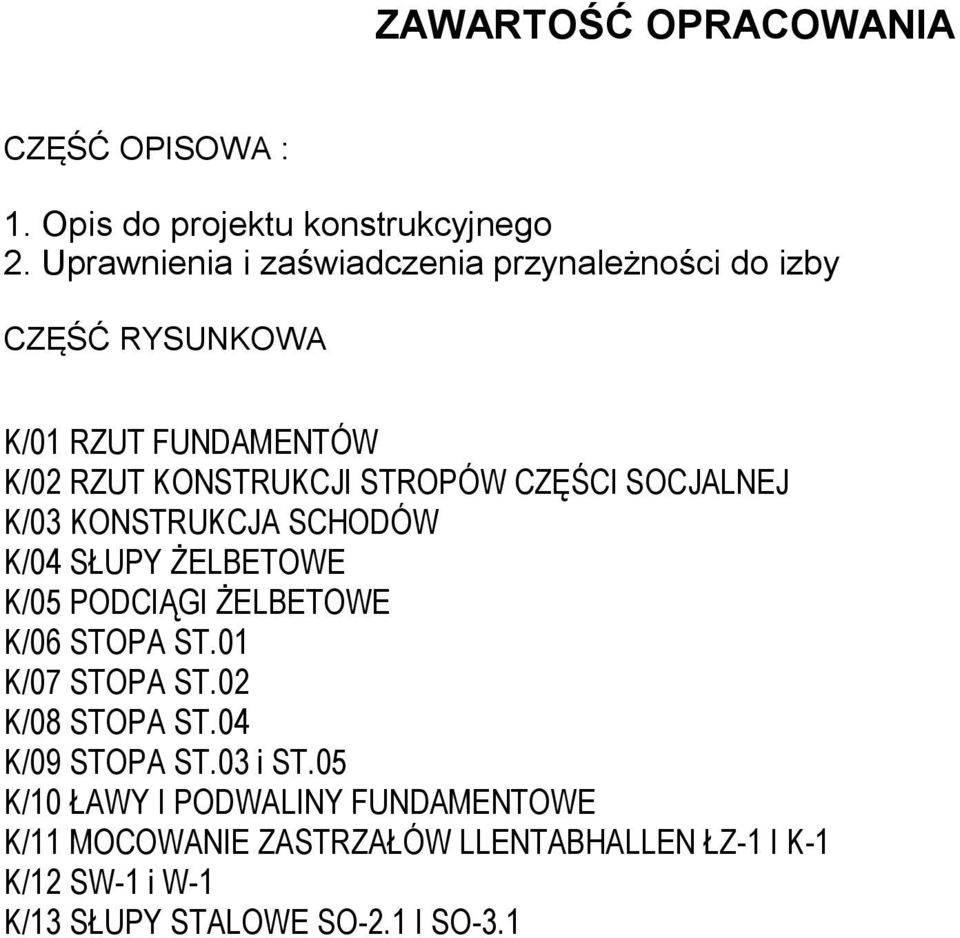

1 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA : 1. Opis do projektu konstrukcyjnego 2. Uprawnienia i zaświadczenia przynależności do izby CZĘŚĆ RYSUNKOWA K/01 RZUT FUNDAMENTÓW K/02 RZUT KONSTRUKCJI STROPÓW CZĘŚCI SOCJALNEJ K/03 KONSTRUKCJA SCHODÓW K/04 SŁUPY ŻELBETOWE K/05 PODCIĄGI ŻELBETOWE K/06 STOPA ST.01 K/07 STOPA ST.02 K/08 STOPA ST.04 K/09 STOPA ST.03 i ST.05 K/10 ŁAWY I PODWALINY FUNDAMENTOWE K/11 MOCOWANIE ZASTRZAŁÓW LLENTABHALLEN ŁZ-1 I K-1 K/12 SW-1 i W-1 K/13 SŁUPY STALOWE SO-2.1 I SO-3.1

2 OPIS TECHNICZNY BUDOWA HALI PRZEMYSŁOWEJ Z ZAPLECZEM SOCJALNO-BIUROWYM ORAZ BUDOWA ZJAZDÓW, DRÓG, PARKINGU I PLACU MANEWROWEGO. BIAŁOGARD, UL.KOŁOBRZESKA, DZIAŁKA NR 16/2, 16/3, OBR Materiały wyjściowe 1.1 Zlecenie Inwestora 1.2 Projekt budowlany branży architektonicznej 1.3 Uzgodnienia branżowe 1.4 Badania geotechniczne 1.5 Obowiązujące normy 2.0 Opis ogólny zadania Projektowany obiekt składa się z dwóch elementów: hali magazynowo-produkcyjnej i zaplecza socjalno-technicznego. Hale zaprojektowano w systemie Llentabhallen, w postaci ram stalowych, jedno nawowych, o rozstawie ram co 5,70m i rozpiętości 29,3m. Ramy składają się ze słupów i kratownic stalowych. Hala obudowana jest płytą warstwową w układzie poziomym. Wysokość w kalenicy 10,9m. Od szczytu hali usytuowany jest budynek socjalno-techniczny, przylegający bezpośrednio do hali. Jest to budynek dwukondygnacyjny, wykonany w technologii tradycyjnej. Ściany murowane z gazobetonu (alternatywnie z bloków silikatowych), ścianki działowe piętra z płyt g-k na ruszcie stalowym. Strop i stropodach z płyt kanałowych sprężonych PREFABET typu SP Warunki gruntowo-wodne Warunki gruntowo-wodne ustalono na podstawie dokumentacji geotechnicznej opracowanej przez mgr Bolesława Plichte, wykonanej w czerwcu 2011r. Pod warstwą gleby o miąższości 0,3 0,6m występują piaski drobne w stanie średniozagęszczonym, przewarstwione lokalnie pyłami piaszczystymi. Stopień zagęszczenia ID=0,45. Woda gruntowa występuje nieznacznie poniżej poziomu posadowienia projektowanego obiektu na poziomie 25,0-25,3 m n.p.m. Podsumowując: w obszarze opracowania występują proste warunki gruntowe a obiekt zalicza się do II kategorii geotechnicznej.

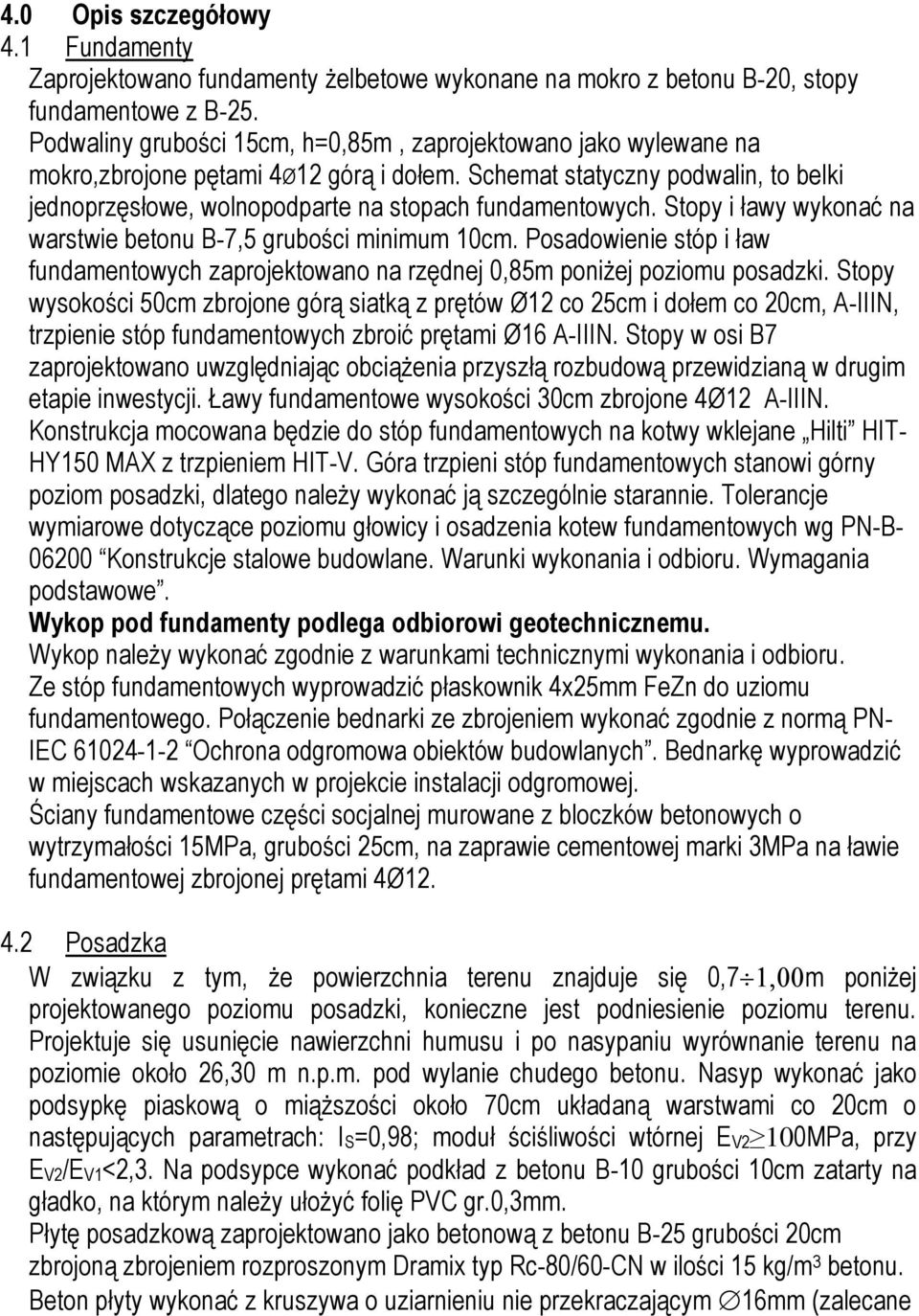

3 4.0 Opis szczegółowy 4.1 Fundamenty Zaprojektowano fundamenty żelbetowe wykonane na mokro z betonu B-20, stopy fundamentowe z B-25. Podwaliny grubości 15cm, h=0,85m, zaprojektowano jako wylewane na mokro,zbrojone pętami 4Ø12 górą i dołem. Schemat statyczny podwalin, to belki jednoprzęsłowe, wolnopodparte na stopach fundamentowych. Stopy i ławy wykonać na warstwie betonu B-7,5 grubości minimum 10cm. Posadowienie stóp i ław fundamentowych zaprojektowano na rzędnej 0,85m poniżej poziomu posadzki. Stopy wysokości 50cm zbrojone górą siatką z prętów Ø12 co 25cm i dołem co 20cm, A-IIIN, trzpienie stóp fundamentowych zbroić prętami Ø16 A-IIIN. Stopy w osi B7 zaprojektowano uwzględniając obciążenia przyszłą rozbudową przewidzianą w drugim etapie inwestycji. Ławy fundamentowe wysokości 30cm zbrojone 4Ø12 A-IIIN. Konstrukcja mocowana będzie do stóp fundamentowych na kotwy wklejane Hilti HIT- HY150 MAX z trzpieniem HIT-V. Góra trzpieni stóp fundamentowych stanowi górny poziom posadzki, dlatego należy wykonać ją szczególnie starannie. Tolerancje wymiarowe dotyczące poziomu głowicy i osadzenia kotew fundamentowych wg PN-B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Wykop pod fundamenty podlega odbiorowi geotechnicznemu. Wykop należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru. Ze stóp fundamentowych wyprowadzić płaskownik 4x25mm FeZn do uziomu fundamentowego. Połączenie bednarki ze zbrojeniem wykonać zgodnie z normą PN- IEC Ochrona odgromowa obiektów budowlanych. Bednarkę wyprowadzić w miejscach wskazanych w projekcie instalacji odgromowej. Ściany fundamentowe części socjalnej murowane z bloczków betonowych o wytrzymałości 15MPa, grubości 25cm, na zaprawie cementowej marki 3MPa na ławie fundamentowej zbrojonej prętami 4Ø Posadzka W związku z tym, że powierzchnia terenu znajduje się 0,7 m poniżej projektowanego poziomu posadzki, konieczne jest podniesienie poziomu terenu. Projektuje się usunięcie nawierzchni humusu i po nasypaniu wyrównanie terenu na poziomie około 26,30 m n.p.m. pod wylanie chudego betonu. Nasyp wykonać jako podsypkę piaskową o miąższości około 70cm układaną warstwami co 20cm o następujących parametrach: IS=0,98; moduł ściśliwości wtórnej EV2 100MPa, przy EV2/EV1<2,3. Na podsypce wykonać podkład z betonu B-10 grubości 10cm zatarty na gładko, na którym należy ułożyć folię PVC gr.0,3mm. Płytę posadzkową zaprojektowano jako betonową z betonu B-25 grubości 20cm zbrojoną zbrojeniem rozproszonym Dramix typ Rc-80/60-CN w ilości 15 kg/m 3 betonu. Beton płyty wykonać z kruszywa o uziarnieniu nie przekraczającym 16mm (zalecane

4 do 8mm),o punkcie piaskowym około 35% i wskaźniku c/w 0,50. Maksymalny rozstaw dylatacji przeciwskurczowych 6x6m, z dostosowaniem do siatki słupów. Szczeliny skurczowe szerokości około 3mm i głębokości 5cm wypełnić sznurem dylatacyjnym Baucord Ø6 i masą dylatacyjną elastyczną Bauflex 65 po miesiącu od wykonania posadzki. Zakładając dzienne wylanie około 1000m 2 posadzki, należy uwzględnić jedną przerwę roboczą w postaci dylatacji pełnej płyty. W przerwę dylatacji pełnej należy wstawić dyble z prętów gładkich 16mm w rozstawie co 30cm. 4.3 Strop nad parterem i stropodach części socjalnej Z uwagi na rozpiętość w osiach 9,00m zaprojektowano strop żelbetowy prefabrykowany z płyt kanałowych sprężonych PREFABET z miejscowości Białe Błota. Charakterystyczne obciążenie użytkowe stropu wynosi 2,0 kn/m 2. Płyty grubości 20cm, typu SP 20 / A1/ R60 (długości l=5,00m), oraz SP 20 / A7/ R60 (l=8,96m), układane w poziomach + 3,00 i 6,66m, do spodu płyt. Cały strop został zwieńczony wieńcem żelbetowym w grubości stropu, z betonu B-20 i zbrojony 4 prętami Ø12 ze stali A-III. Dodatkowo należy połączyć płyty kanałowe z wieńcem prętami Ø10 ze stali A-III, układanymi w przerwach między płytami. W części wejściowej zaprojektowano strop monolityczny wylewany na budowie grubości 20cm, zbrojony górą i dołem prętami Ø12 A-IIIN w obu kierunkach. Nad otworami w ścianach zaprojektowano dwa rodzaje nadproży: dla otworów o szerokości w świetle do 1,80m zaprojektowano nadproża żelbetowe prefabrykowane typu L19, natomiast nad otworami większymi niż 1,8m zaprojektowano nadproża żelbetowe wylewane na budowie, o wymiarach 24x30cm, z betonu B-20. Słupy żelbetowe wylewane na budowie zbrojone prętami 4Ø12 w przypadku słupów prostokątnych i 6Ø12 słupy okrągłe. Schody żelbetowe o grubości płyt biegowych i spoczniku gr.15cm zbrojone prętami Ø12 co 15cm oparte w poziomie stropu na podciągu 4.4 Konstrukcja stalowa Konstrukcja stalowa według odrębnego opracowania, wykonana przez firmę Llentabhallen. Opracował : mgr inż. Rafał Maciaszek mgr inż. Stanisław Czebreszuk
