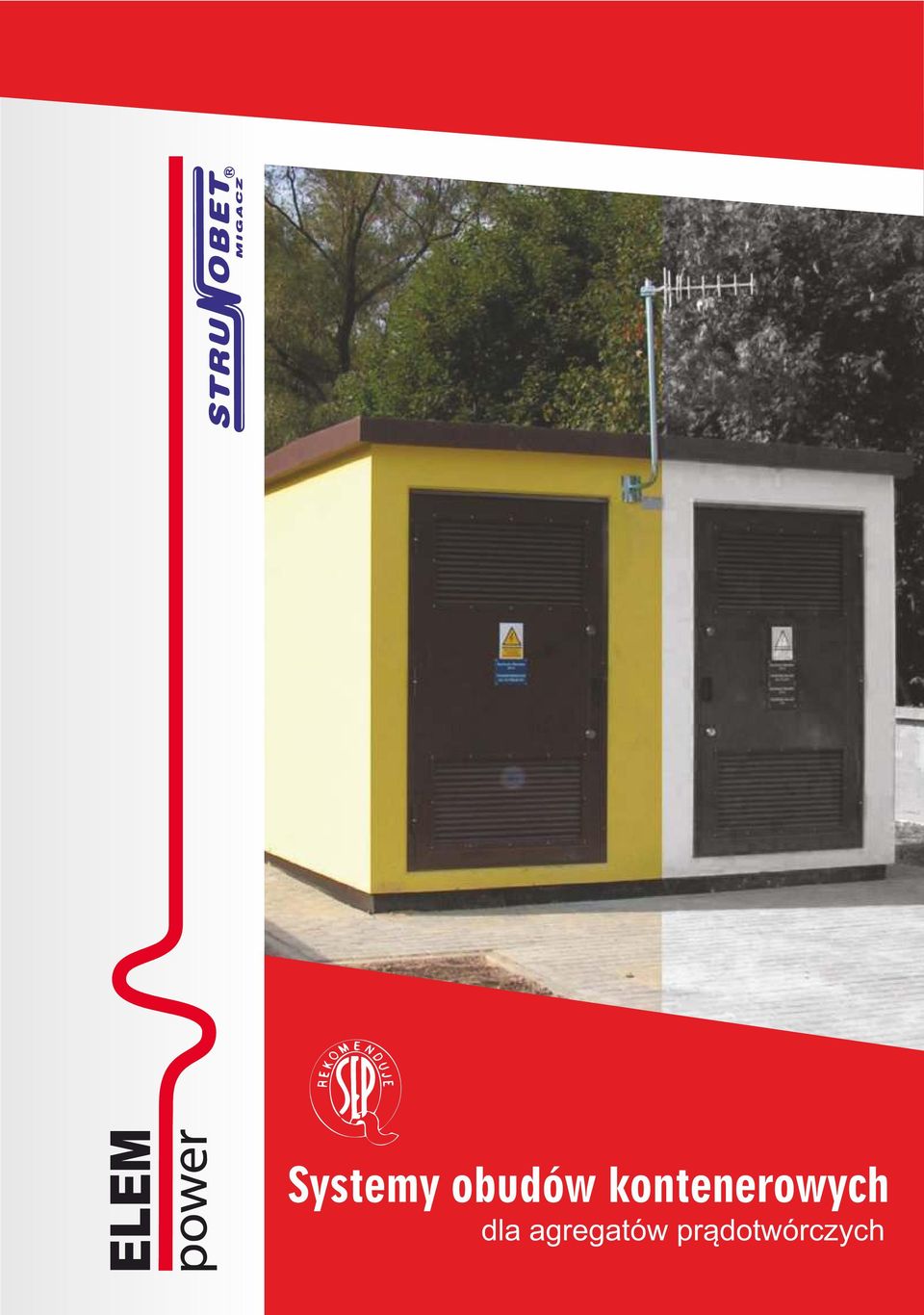

1 dla agregatów prądotwórczych

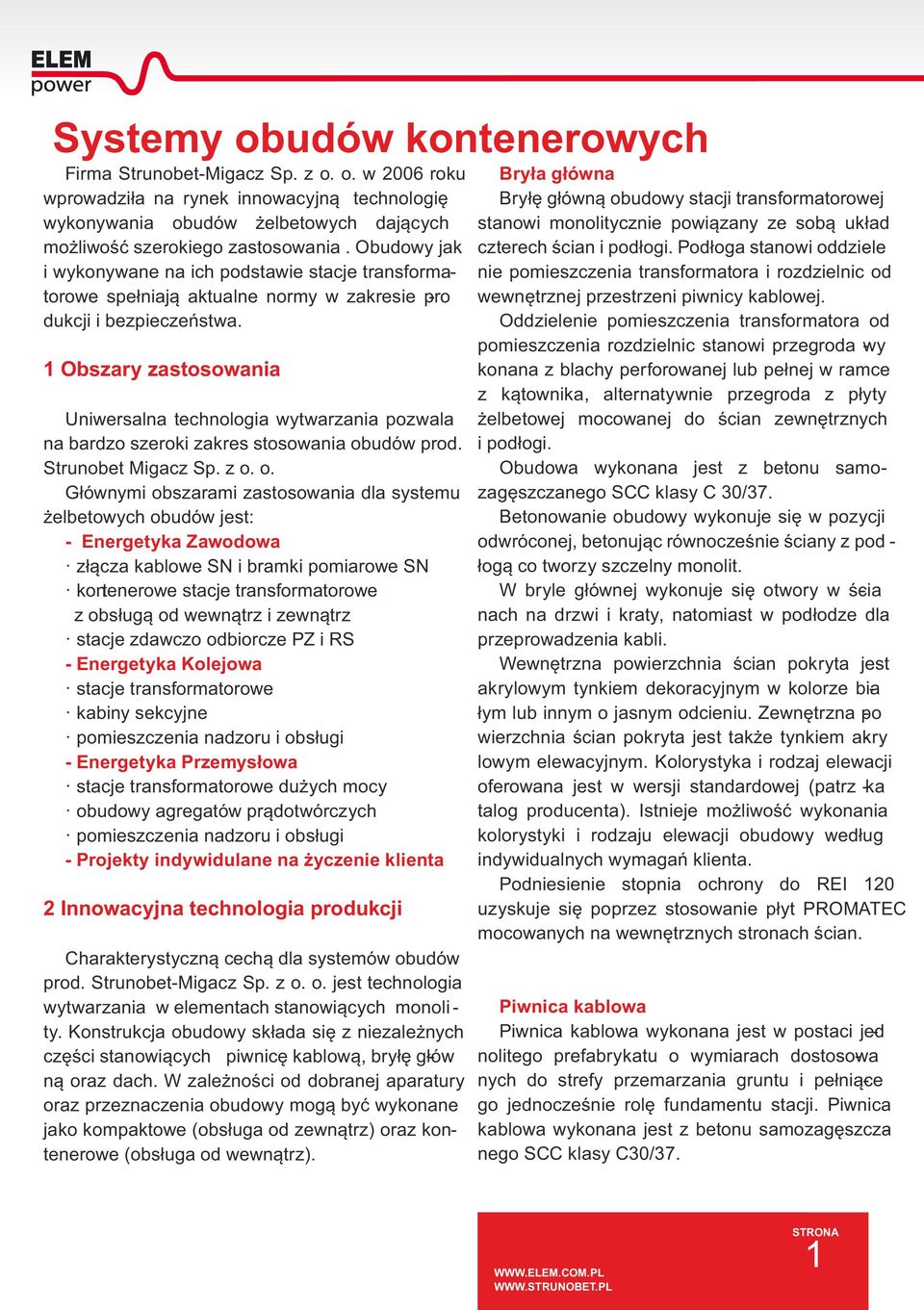

2 Systemy obudów kontenerowych Firma Strunobet-Migacz Sp. z o. o. w 2006 roku wprowadziła na rynek innowacyjną technologię wykonywania obudów żelbetowych dających możliwość szerokiego zastosowania. Obudowy jak i wykonywane na ich podstawie stacje transformatorowe spełniają aktualne normy w zakresie pro - dukcji i bezpieczeństwa. 1 Obszary zastosowania Uniwersalna technologia wytwarzania pozwala na bardzo szeroki zakres stosowania obudów prod. Strunobet Migacz Sp. z o. o. Głównymi obszarami zastosowania dla systemu żelbetowych obudów jest: - Energetyka Zawodowa złącza kablowe SN i bramki pomiarowe SN kontenerowe stacje transformatorowe z obsługą od wewnątrz i zewnątrz stacje zdawczo odbiorcze PZ i RS - Energetyka Kolejowa stacje transformatorowe kabiny sekcyjne pomieszczenia nadzoru i obsługi - Energetyka Przemysłowa stacje transformatorowe dużych mocy obudowy agregatów prądotwórczych pomieszczenia nadzoru i obsługi - Projekty indywidulane na życzenie klienta 2 Innowacyjna technologia produkcji Charakterystyczną cechą dla systemów obudów prod. Strunobet-Migacz Sp. z o. o. jest technologia wytwarzania w elementach stanowiących monoli - ty. Konstrukcja obudowy składa się z niezależnych części stanowiących piwnicę kablową, bryłę głów - ną oraz dach. W zależności od dobranej aparatury oraz przeznaczenia obudowy mogą być wykonane jako kompaktowe (obsługa od zewnątrz) oraz kontenerowe (obsługa od wewnątrz). Bryła główna Bryłę główną obudowy stacji transformatorowej stanowi monolitycznie powiązany ze sobą układ czterech ścian i podłogi. Podłoga stanowi oddziele - nie pomieszczenia transformatora i rozdzielnic od wewnętrznej przestrzeni piwnicy kablowej. Oddzielenie pomieszczenia transformatora od pomieszczenia rozdzielnic stanowi przegroda wy - konana z blachy perforowanej lub pełnej w ramce z kątownika, alternatywnie przegroda z płyty żelbetowej mocowanej do ścian zewnętrznych i podłogi. Obudowa wykonana jest z betonu samozagęszczanego SCC klasy C 30/37. Betonowanie obudowy wykonuje się w pozycji odwróconej, betonując równocześnie ściany z pod - łogą co tworzy szczelny monolit. W bryle głównej wykonuje się otwory w ścia - nach na drzwi i kraty, natomiast w podłodze dla przeprowadzenia kabli. Wewnętrzna powierzchnia ścian pokryta jest akrylowym tynkiem dekoracyjnym w kolorze białym lub innym o jasnym odcieniu. Zewnętrzna po - wierzchnia ścian pokryta jest także tynkiem akry - lowym elewacyjnym. Kolorystyka i rodzaj elewacji oferowana jest w wersji standardowej (patrz -ka talog producenta). Istnieje możliwość wykonania kolorystyki i rodzaju elewacji obudowy według indywidualnych wymagań klienta. Podniesienie stopnia ochrony do REI 120 uzyskuje się poprzez stosowanie płyt PROMATEC mocowanych na wewnętrznych stronach ścian. Piwnica kablowa Piwnica kablowa wykonana jest w postaci jednolitego prefabrykatu o wymiarach dostosowa - nych do strefy przemarzania gruntu i pełniące - go jednocześnie rolę fundamentu stacji. Piwnica kablowa wykonana jest z betonu samozagęszczanego SCC klasy C30/

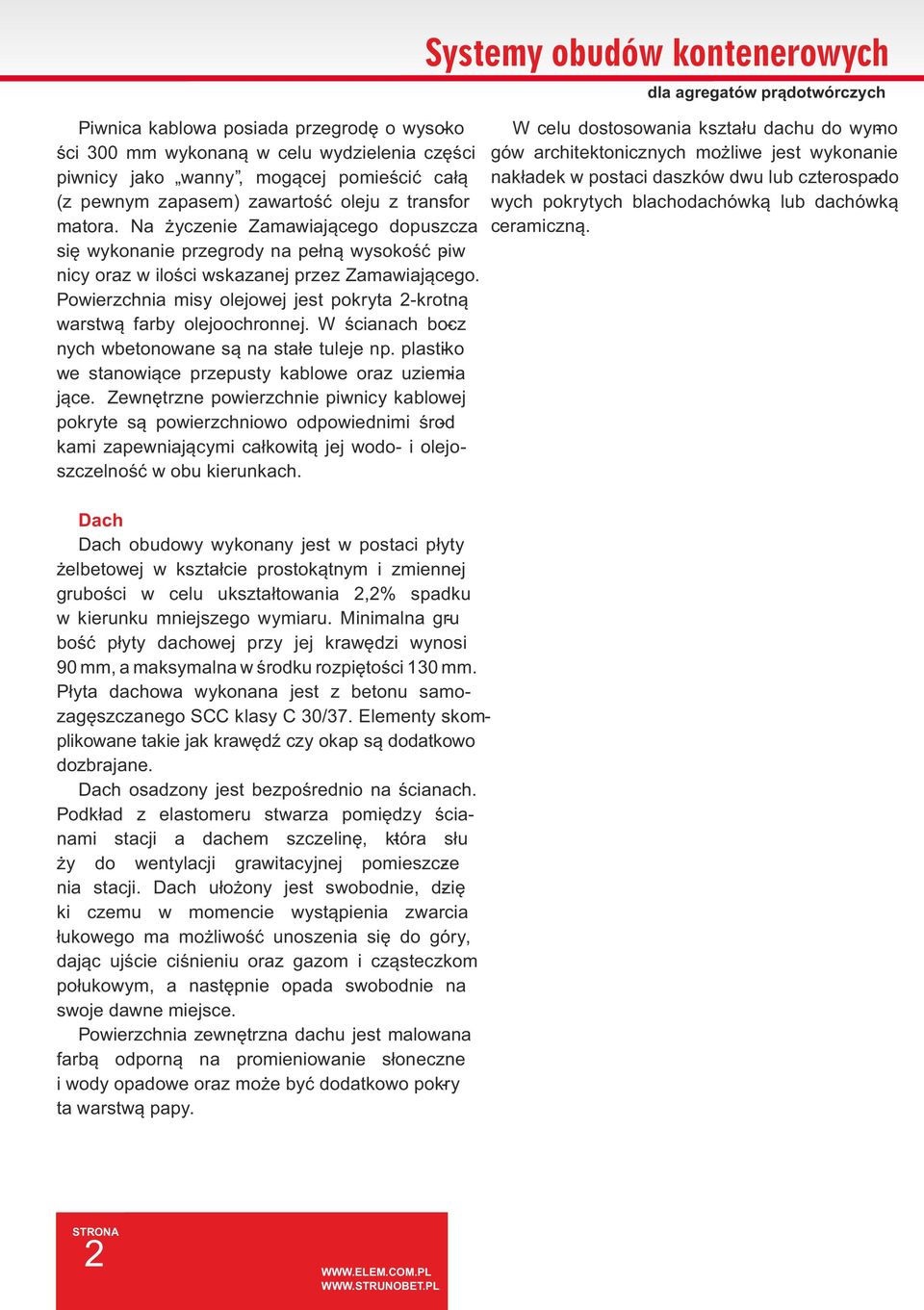

3 dla agregatów prądotwórczych Piwnica kablowa posiada przegrodę o wysoko - ści 300 mm wykonaną w celu wydzielenia części piwnicy jako wanny, mogącej pomieścić całą (z pewnym zapasem) zawartość oleju z transfor - matora. Na życzenie Zamawiającego dopuszcza się wykonanie przegrody na pełną wysokość piw - nicy oraz w ilości wskazanej przez Zamawiającego. Powierzchnia misy olejowej jest pokryta 2-krotną warstwą farby olejoochronnej. W ścianach bocz - nych wbetonowane są na stałe tuleje np. plastiko - we stanowiące przepusty kablowe oraz uziemia - jące. Zewnętrzne powierzchnie piwnicy kablowej pokryte są powierzchniowo odpowiednimi środ - kami zapewniającymi całkowitą jej wodo- i olejoszczelność w obu kierunkach. W celu dostosowania kształu dachu do wymo - gów architektonicznych możliwe jest wykonanie nakładek w postaci daszków dwu lub czterospado - wych pokrytych blachodachówką lub dachówką ceramiczną. Dach Dach obudowy wykonany jest w postaci płyty żelbetowej w kształcie prostokątnym i zmiennej grubości w celu ukształtowania 2,2% spadku w kierunku mniejszego wymiaru. Minimalna gru - bość płyty dachowej przy jej krawędzi wynosi 90 mm, a maksymalna w środku rozpiętości 130 mm. Płyta dachowa wykonana jest z betonu samozagęszczanego SCC klasy C 30/37. Elementy skomplikowane takie jak krawędź czy okap są dodatkowo dozbrajane. Dach osadzony jest bezpośrednio na ścianach. Podkład z elastomeru stwarza pomiędzy ścianami stacji a dachem szczelinę, która - słu ży do wentylacji grawitacyjnej pomieszcze - nia stacji. Dach ułożony jest swobodnie, dzię - ki czemu w momencie wystąpienia zwarcia łukowego ma możliwość unoszenia się do góry, dając ujście ciśnieniu oraz gazom i cząsteczkom połukowym, a następnie opada swobodnie na swoje dawne miejsce. Powierzchnia zewnętrzna dachu jest malowana farbą odporną na promieniowanie słoneczne i wody opadowe oraz może być dodatkowo pokry - ta warstwą papy. 2 54S T R O N A

4 3 Obudowa ZKSN 130/210 Obudowa kompaktowa z obsługą od zewnątrz znajduje głównie zastosowanie dla złącz kablo - wych SN z zabudowaną rozdzielnicą w izolacji SF6 lub próżniowej. Obudowa składa się z dwóch elementów (bryła główna i dach). Nowością jest możliwość wykonania złącza kablowego przy zastosowaniu rozdzielnicy SN w izolacji powietrznej typu RSS prod. Strunobet-Migacz Sp. z o. o. Dla indywidualnych rozwiązań istnieje możli - wość wykonania dodatkowych drzwiczek dostępu w ścianach. Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 1,30 Długość zewnętrzna [m] 2,10 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,73 Powierzchnia użytkowa [m²] 2,09 Masa bryły głównej [t] 4,12 Masa dachu [t] 0,88 Masa całkowita [t] 5,

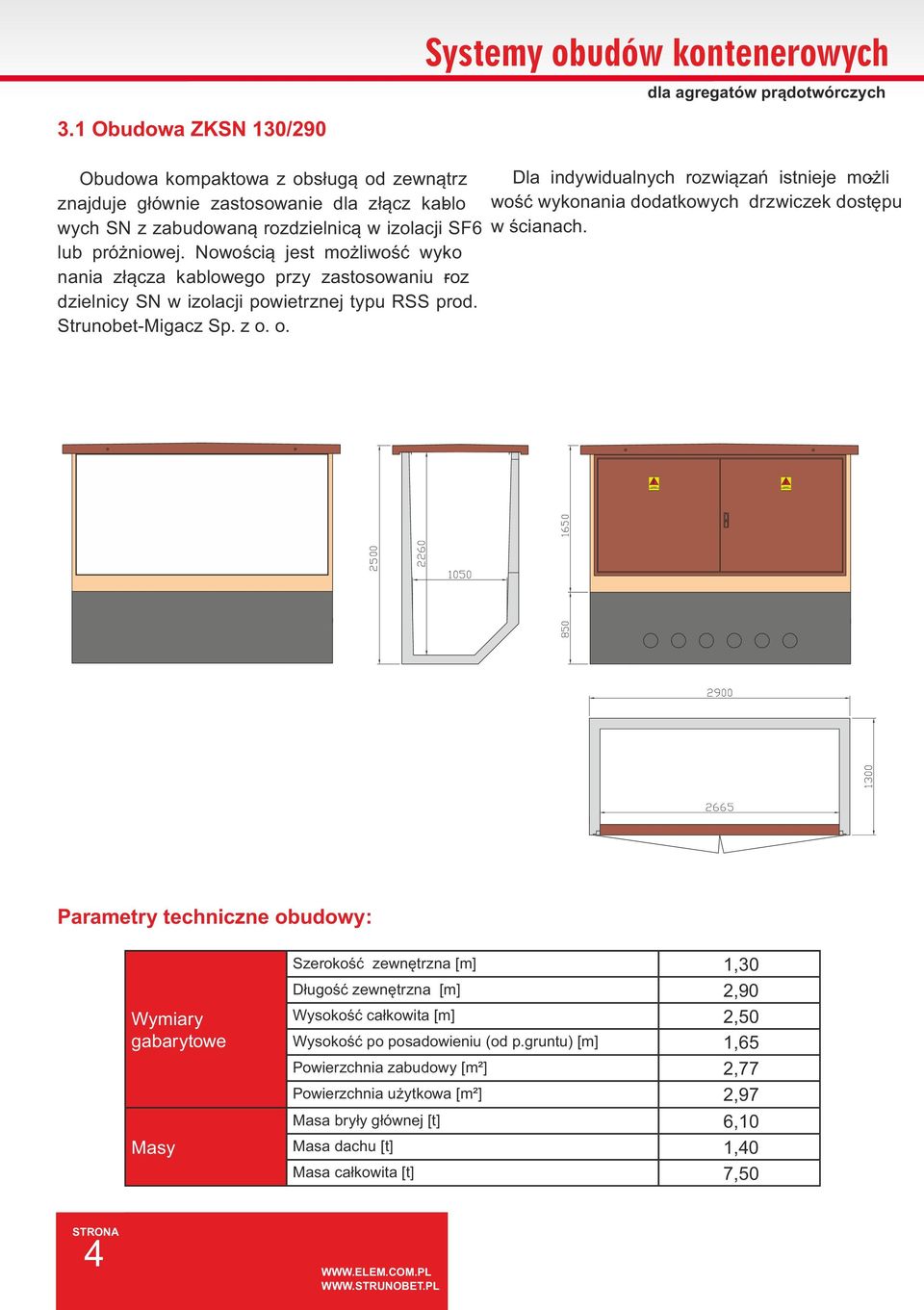

5 dla agregatów prądotwórczych 3.1 Obudowa ZKSN 130/290 Obudowa kompaktowa z obsługą od zewnątrz znajduje głównie zastosowanie dla złącz kablo - wych SN z zabudowaną rozdzielnicą w izolacji SF6 lub próżniowej. Nowością jest możliwość wyko - nania złącza kablowego przy zastosowaniu -roz dzielnicy SN w izolacji powietrznej typu RSS prod. Strunobet-Migacz Sp. z o. o. Dla indywidualnych rozwiązań istnieje możli - wość wykonania dodatkowych drzwiczek dostępu w ścianach. Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 1,30 Długość zewnętrzna [m] 2,90 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,77 Powierzchnia użytkowa [m²] 2,97 Masa bryły głównej [t] 6,10 Masa dachu [t] 1,40 Masa całkowita [t] 7,

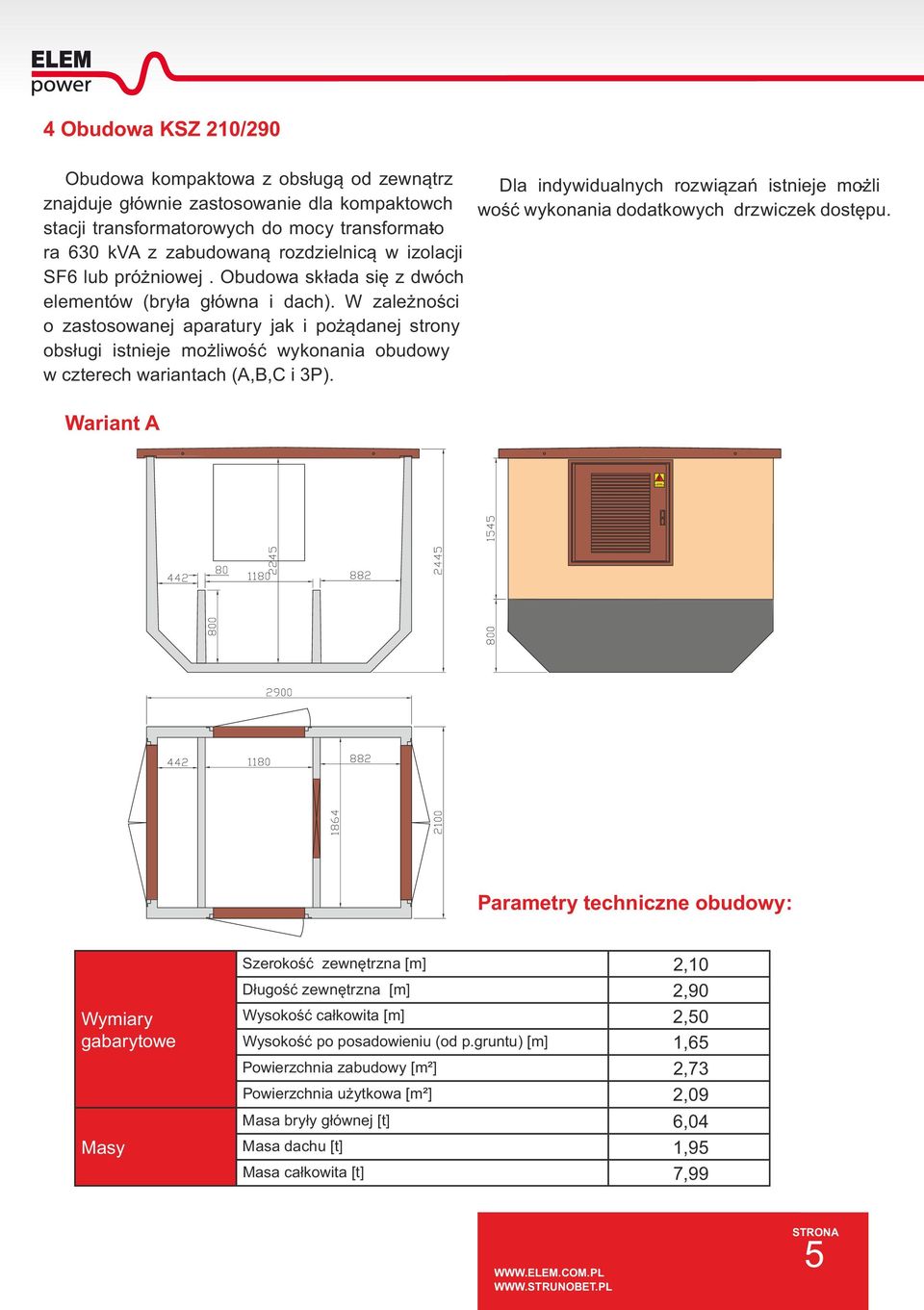

6 4 Obudowa KSZ 210/290 Obudowa kompaktowa z obsługą od zewnątrz znajduje głównie zastosowanie dla kompaktowch stacji transformatorowych do mocy transformato - ra 630 kva z zabudowaną rozdzielnicą w izolacji SF6 lub próżniowej. Obudowa składa się z dwóch elementów (bryła główna i dach). W zależności o zastosowanej aparatury jak i pożądanej strony obsługi istnieje możliwość wykonania obudowy w czterech wariantach (A,B,C i 3P). Dla indywidualnych rozwiązań istnieje możli - wość wykonania dodatkowych drzwiczek dostępu. Wariant A Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 2,10 Długość zewnętrzna [m] 2,90 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,73 Powierzchnia użytkowa [m²] 2,09 Masa bryły głównej [t] 6,04 Masa dachu [t] 1,95 Masa całkowita [t] 7,

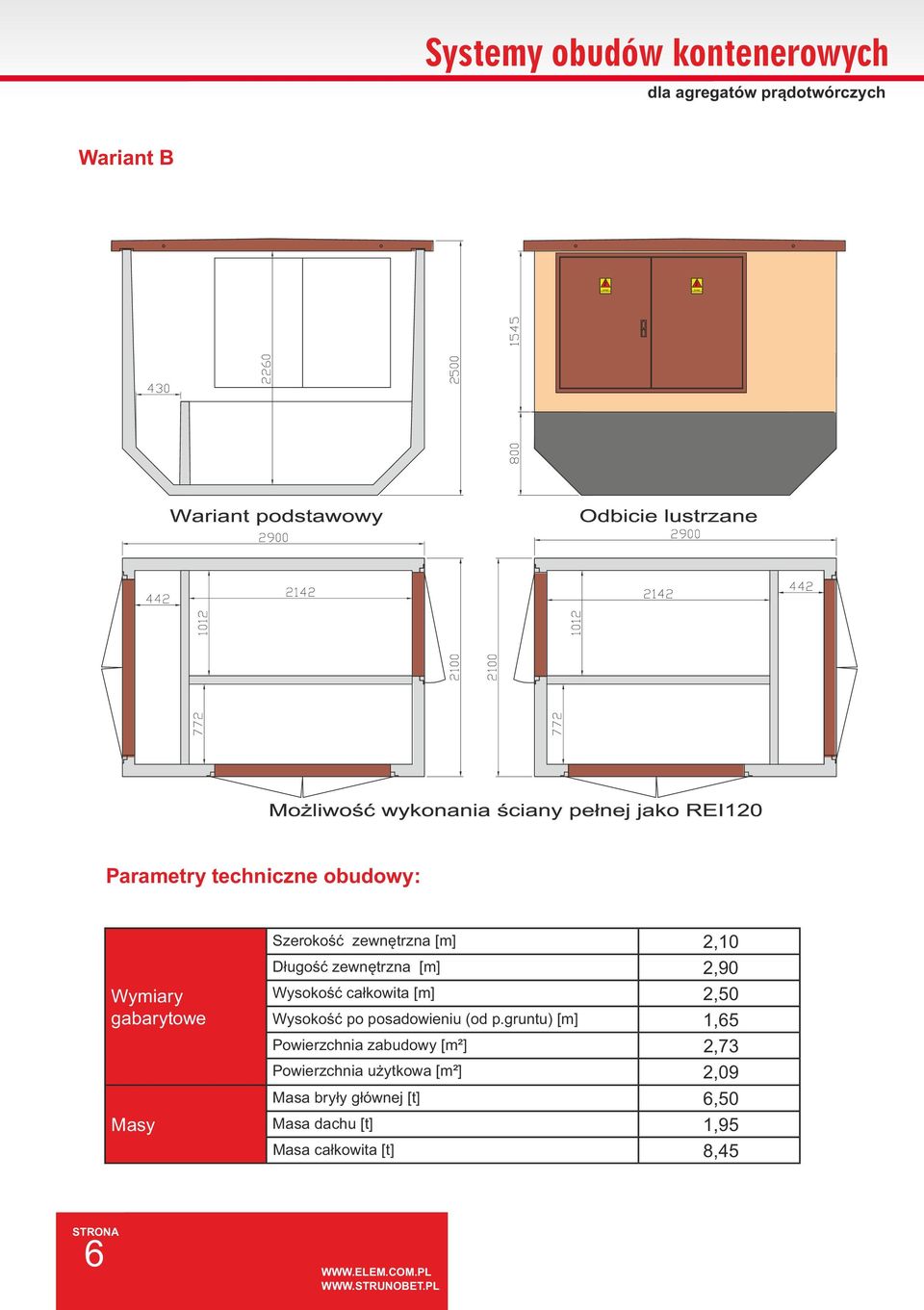

7 dla agregatów prądotwórczych Wariant B Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 2,10 Długość zewnętrzna [m] 2,90 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,73 Powierzchnia użytkowa [m²] 2,09 Masa bryły głównej [t] 6,50 Masa dachu [t] 1,95 Masa całkowita [t] 8,

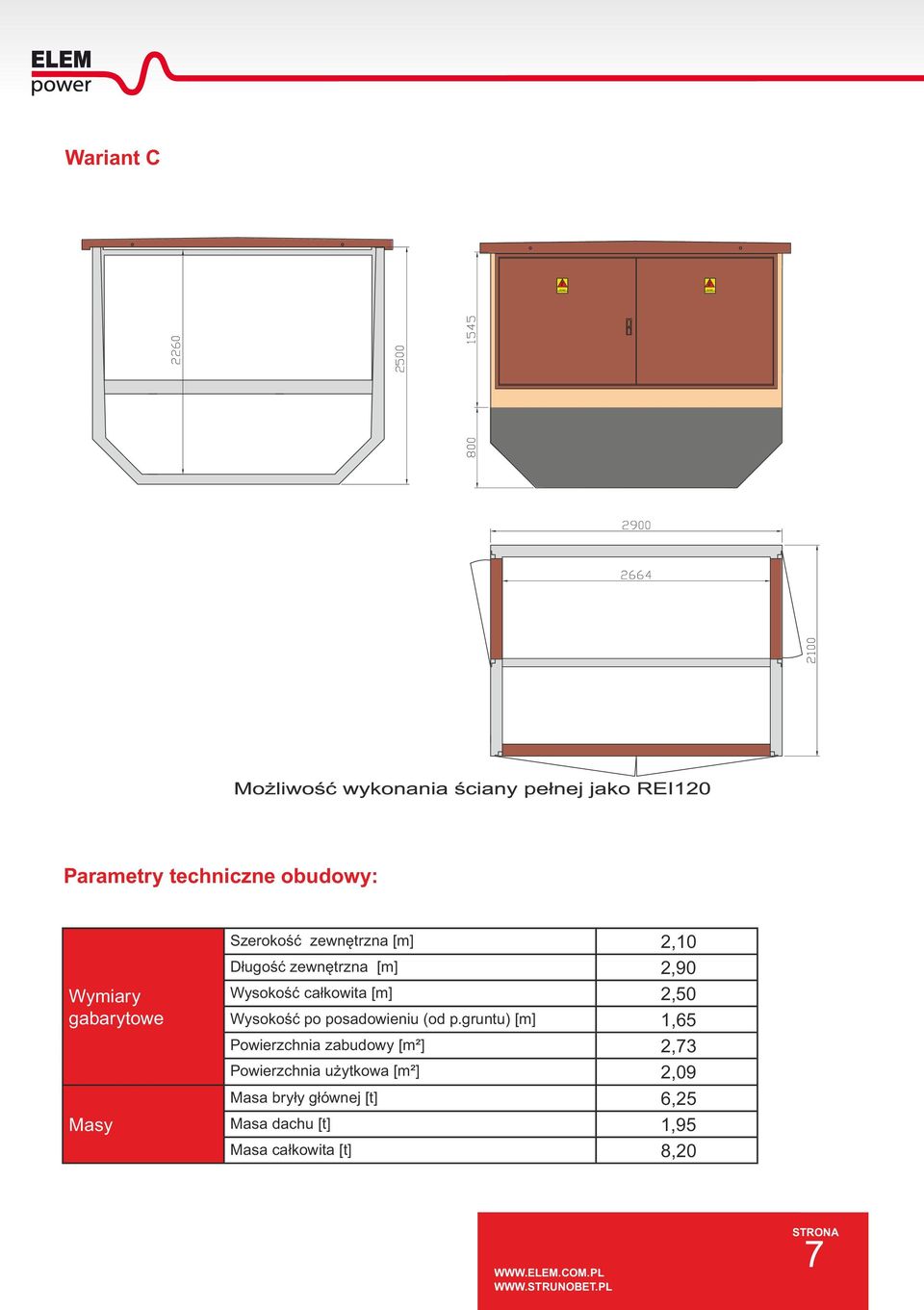

8 Wariant C Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 2,10 Długość zewnętrzna [m] 2,90 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,73 Powierzchnia użytkowa [m²] 2,09 Masa bryły głównej [t] 6,25 Masa dachu [t] 1,95 Masa całkowita [t] 8,

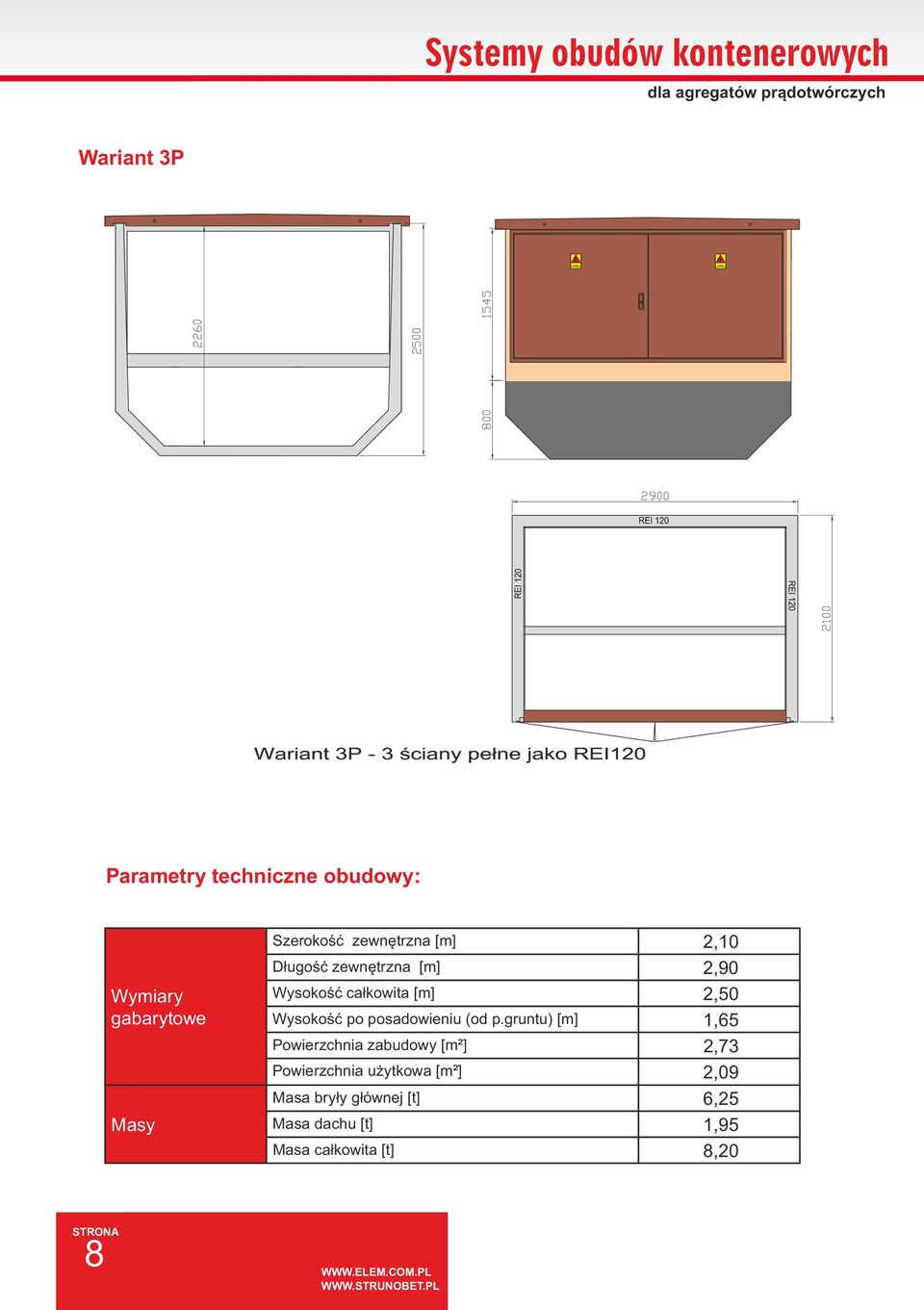

9 dla agregatów prądotwórczych Wariant 3P Parametry techniczne obudowy: Wymiary gabarytowe Masy Szerokość zewnętrzna [m] 2,10 Długość zewnętrzna [m] 2,90 Wysokość całkowita [m] 2,50 Wysokość po posadowieniu (od p.gruntu) [m] 1,65 Powierzchnia zabudowy [m²] 2,73 Powierzchnia użytkowa [m²] 2,09 Masa bryły głównej [t] 6,25 Masa dachu [t] 1,95 Masa całkowita [t] 8,

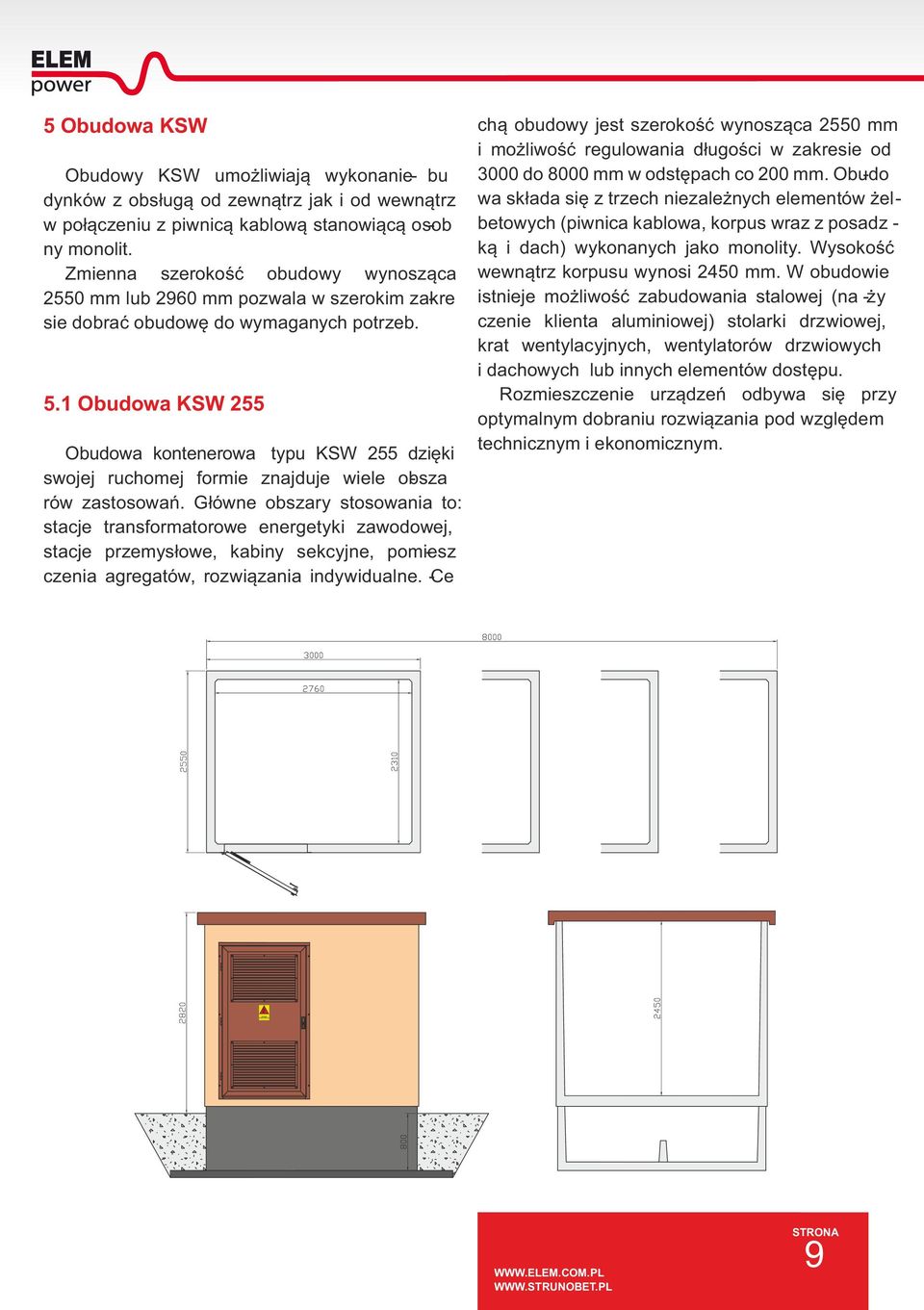

10 5 Obudowa KSW Obudowy KSW umożliwiają wykonanie - bu dynków z obsługą od zewnątrz jak i od wewnątrz w połączeniu z piwnicą kablową stanowiącą osob - ny monolit. Zmienna szerokość obudowy wynosząca 2550 mm lub 2960 mm pozwala w szerokim zakre - sie dobrać obudowę do wymaganych potrzeb. 5.1 Obudowa KSW 255 Obudowa kontenerowa typu KSW 255 dzięki swojej ruchomej formie znajduje wiele obsza - rów zastosowań. Główne obszary stosowania to: stacje transformatorowe energetyki zawodowej, stacje przemysłowe, kabiny sekcyjne, pomiesz - czenia agregatów, rozwiązania indywidualne. -Ce chą obudowy jest szerokość wynosząca 2550 mm i możliwość regulowania długości w zakresie od 3000 do 8000 mm w odstępach co 200 mm. Obudo - wa składa się z trzech niezależnych elementów żelbetowych (piwnica kablowa, korpus wraz z posadz - ką i dach) wykonanych jako monolity. Wysokość wewnątrz korpusu wynosi 2450 mm. W obudowie istnieje możliwość zabudowania stalowej (na -ży czenie klienta aluminiowej) stolarki drzwiowej, krat wentylacyjnych, wentylatorów drzwiowych i dachowych lub innych elementów dostępu. Rozmieszczenie urządzeń odbywa się przy optymalnym dobraniu rozwiązania pod względem technicznym i ekonomicznym. 61 9

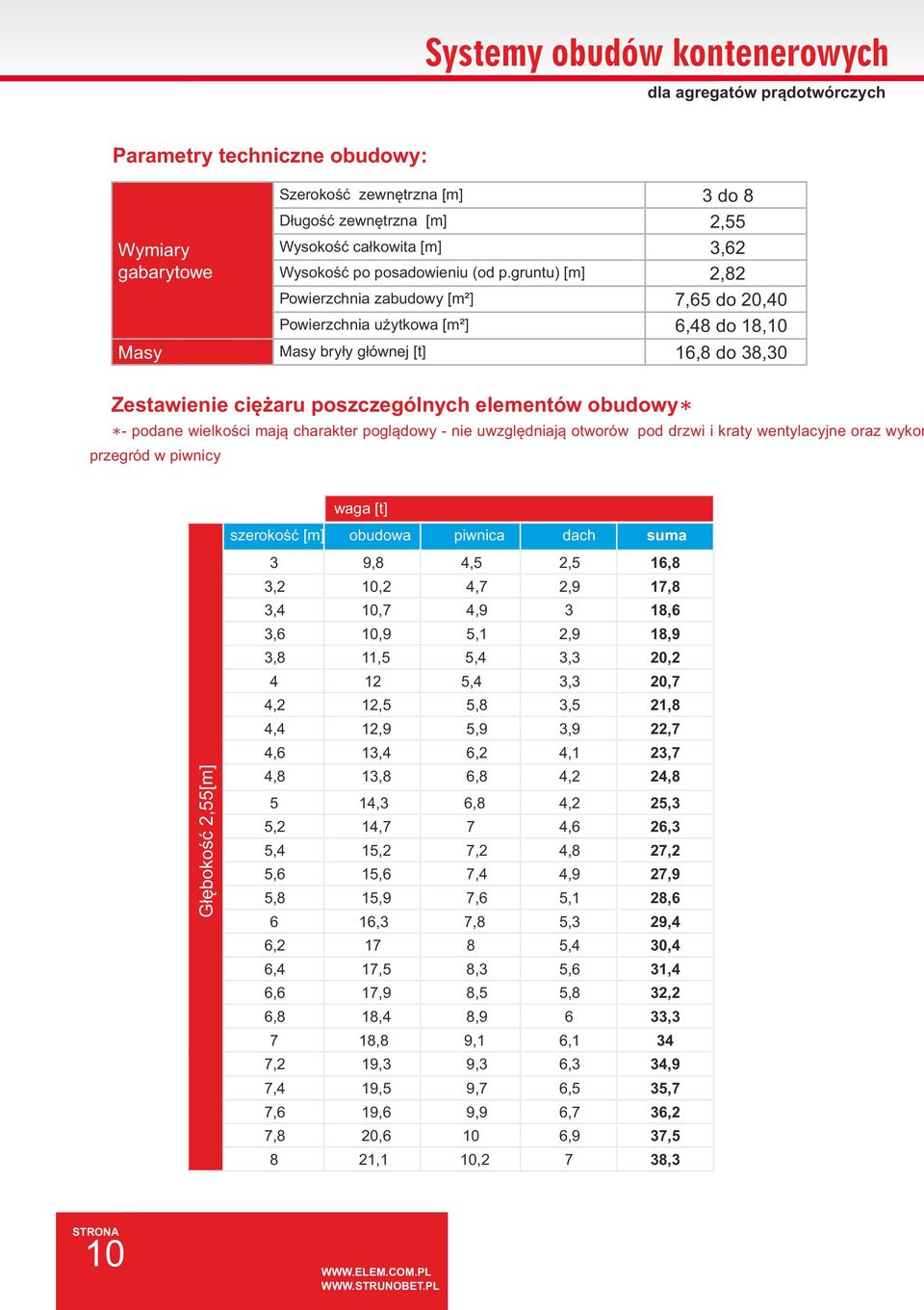

11 dla agregatów prądotwórczych Parametry techniczne obudowy: Wymiary gabarytowe Zestawienie ciężaru poszczególnych elementów obudowy - podane wielkości mają charakter poglądowy - nie uwzględniają otworów pod drzwi i kraty wentylacyjne oraz wykon przegród w piwnicy Szerokość zewnętrzna [m] 3 do 8 Długość zewnętrzna [m] 2,55 Wysokość całkowita [m] 3,62 Wysokość po posadowieniu (od p.gruntu) [m] 2,82 Powierzchnia zabudowy [m²] 7,65 do 20,40 Powierzchnia użytkowa [m²] 6,48 do 18,10 Masy Masy bryły głównej [t] 16,8 do 38,30 Głębokość 2,55[m] waga [t] szerokość [m] obudowa piwnica dach suma 3 9,8 4,5 2,5 16,8 3,2 10,2 4,7 2,9 17,8 3,4 10,7 4,9 3 18,6 3,6 10,9 5,1 2,9 18,9 3,8 11,5 5,4 3,3 20, ,4 3,3 20,7 4,2 12,5 5,8 3,5 21,8 4,4 12,9 5,9 3,9 22,7 4,6 13,4 6,2 4,1 23,7 4,8 13,8 6,8 4,2 24,8 5 14,3 6,8 4,2 25,3 5,2 14,7 7 4,6 26,3 5,4 15,2 7,2 4,8 27,2 5,6 15,6 7,4 4,9 27,9 5,8 15,9 7,6 5,1 28,6 6 16,3 7,8 5,3 29,4 6, ,4 30,4 6,4 17,5 8,3 5,6 31,4 6,6 17,9 8,5 5,8 32,2 6,8 18,4 8,9 6 33,3 7 18,8 9,1 6,1 34 7,2 19,3 9,3 6,3 34,9 7,4 19,5 9,7 6,5 35,7 7,6 19,6 9,9 6,7 36,2 7,8 20,6 10 6,9 37,5 8 21,1 10,2 7 38,

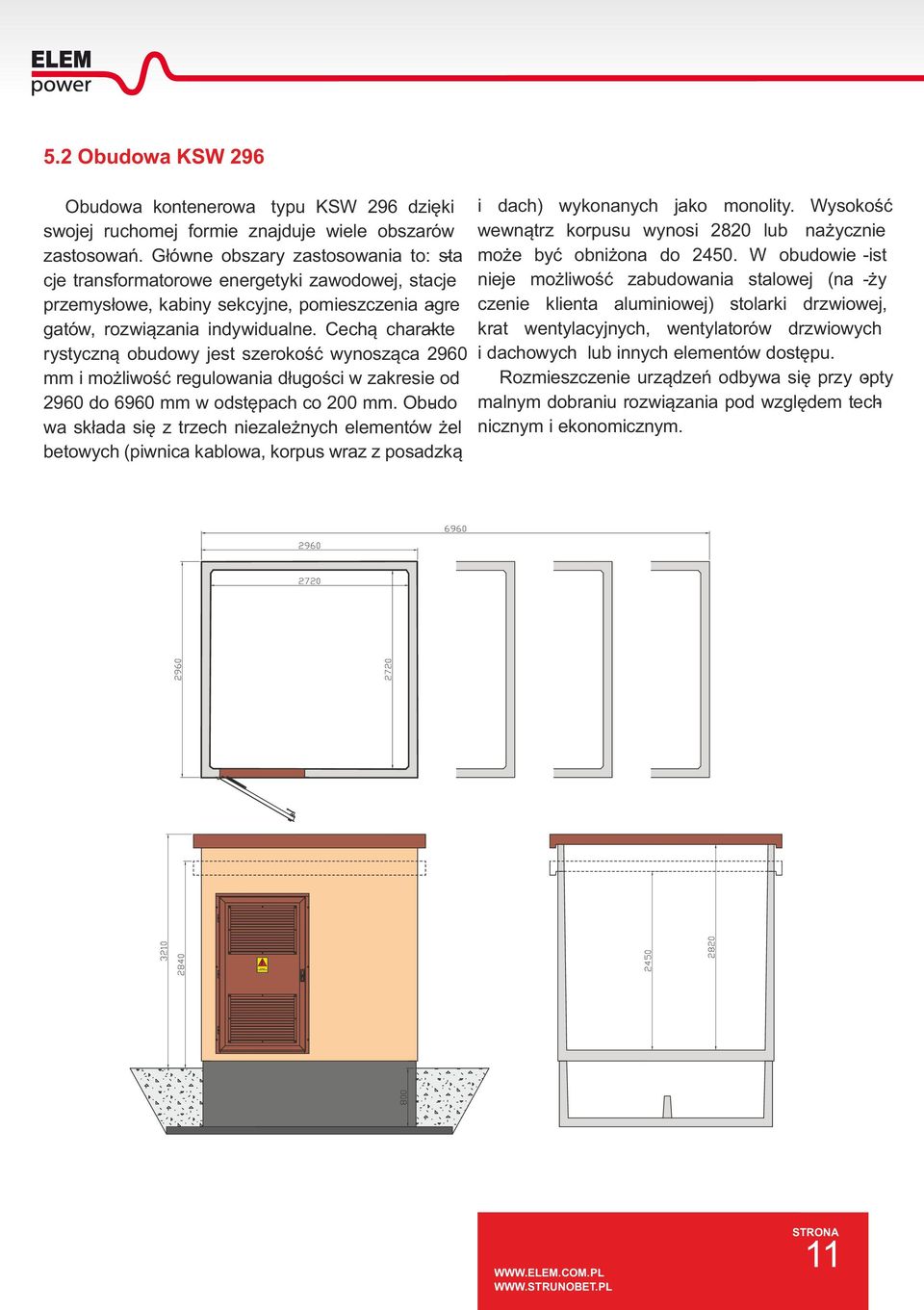

12 5.2 Obudowa KSW 296 Obudowa kontenerowa typu KSW 296 dzięki swojej ruchomej formie znajduje wiele obszarów zastosowań. Główne obszary zastosowania to: sta - cje transformatorowe energetyki zawodowej, stacje przemysłowe, kabiny sekcyjne, pomieszczenia agre - gatów, rozwiązania indywidualne. Cechą charakte - rystyczną obudowy jest szerokość wynosząca 2960 mm i możliwość regulowania długości w zakresie od 2960 do 6960 mm w odstępach co 200 mm. Obudo - wa składa się z trzech niezależnych elementów żel - betowych (piwnica kablowa, korpus wraz z posadzką i dach) wykonanych jako monolity. Wysokość wewnątrz korpusu wynosi 2820 lub nażycznie może być obniżona do W obudowie -ist nieje możliwość zabudowania stalowej (na -ży czenie klienta aluminiowej) stolarki drzwiowej, krat wentylacyjnych, wentylatorów drzwiowych i dachowych lub innych elementów dostępu. Rozmieszczenie urządzeń odbywa się przy opty - malnym dobraniu rozwiązania pod względem technicznym i ekonomicznym

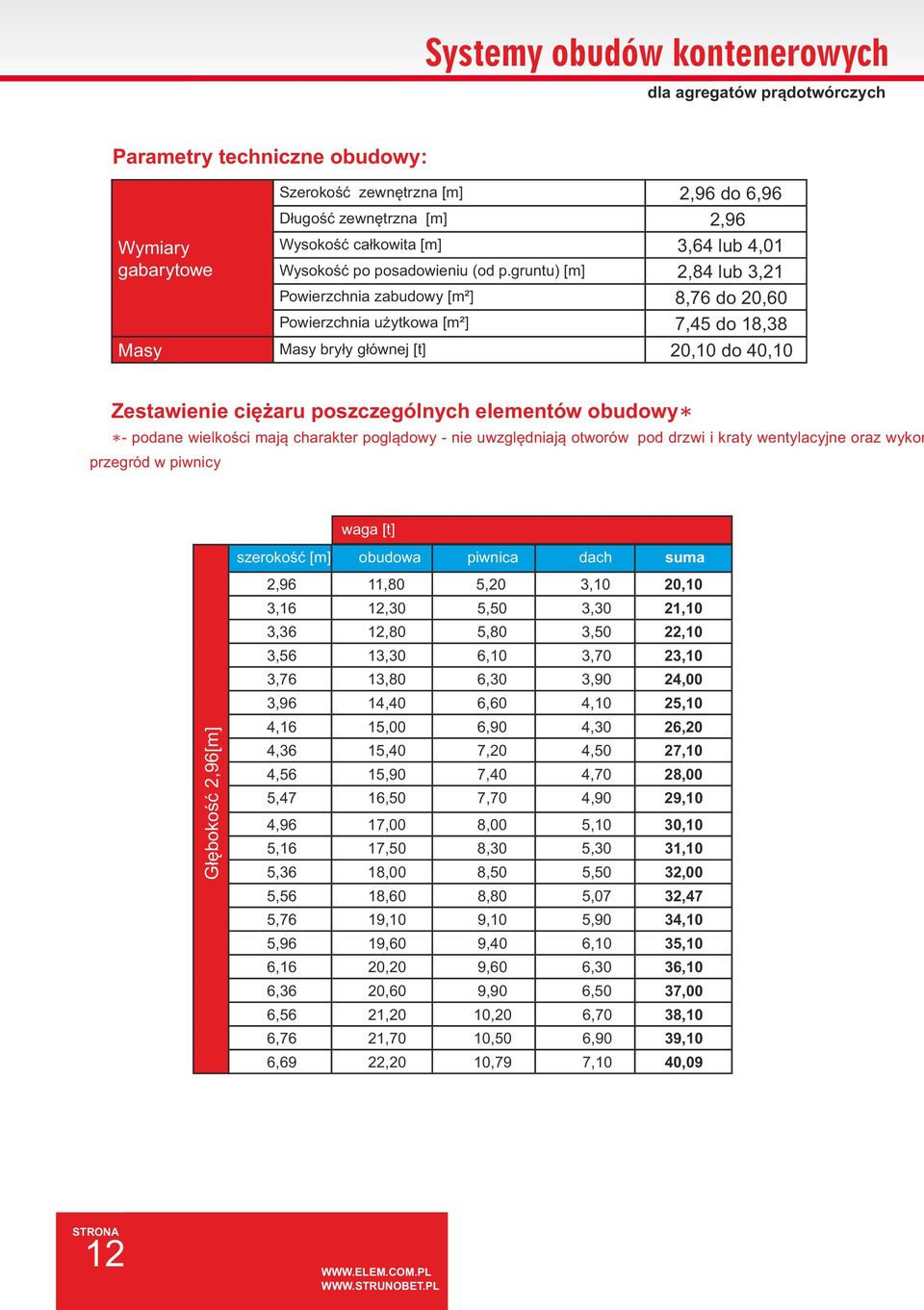

13 dla agregatów prądotwórczych Parametry techniczne obudowy: Wymiary gabarytowe Szerokość zewnętrzna [m] 2,96 do 6,96 Długość zewnętrzna [m] 2,96 Wysokość całkowita [m] 3,64 lub 4,01 Wysokość po posadowieniu (od p.gruntu) [m] 2,84 lub 3,21 Powierzchnia zabudowy [m²] 8,76 do 20,60 Powierzchnia użytkowa [m²] 7,45 do 18,38 Masy Masy bryły głównej [t] 20,10 do 40,10 Zestawienie ciężaru poszczególnych elementów obudowy - podane wielkości mają charakter poglądowy - nie uwzględniają otworów pod drzwi i kraty wentylacyjne oraz wykon przegród w piwnicy Głębokość 2,96[m] waga [t] szerokość [m] obudowa piwnica dach suma 2,96 11,80 5,20 3,10 20,10 3,16 12,30 5,50 3,30 21,10 3,36 12,80 5,80 3,50 22,10 3,56 13,30 6,10 3,70 23,10 3,76 13,80 6,30 3,90 24,00 3,96 14,40 6,60 4,10 25,10 4,16 15,00 6,90 4,30 26,20 4,36 15,40 7,20 4,50 27,10 4,56 15,90 7,40 4,70 28,00 5,47 16,50 7,70 4,90 29,10 4,96 17,00 8,00 5,10 30,10 5,16 17,50 8,30 5,30 31,10 5,36 18,00 8,50 5,50 32,00 5,56 18,60 8,80 5,07 32,47 5,76 19,10 9,10 5,90 34,10 5,96 19,60 9,40 6,10 35,10 6,16 20,20 9,60 6,30 36,10 6,36 20,60 9,90 6,50 37,00 6,56 21,20 10,20 6,70 38,10 6,76 21,70 10,50 6,90 39,10 6,69 22,20 10,79 7,10 40,

14 5.3 Obudowy wielosegmentowe projekty indywidulane W przypadku projektowania wyposażenia, które swoimi gabarytami wykracza poza możliwości umieszczenia w pojedyńczej obudowie istnieje możliwość konfigurowania obudów wielosegmentowych. Budynki można łączyć krótszymi lub dłuższy - mi ścianami. Do łączeń budynków dostarczane są obróbki blacharskie. Dobraną aparaturę należy optymalnie rozmiesz - czać. Firma Strunobet-Migacz Sp. z o. o. po uzgodnieniu z klientem przedstawia propozycje wykonania obiektu. Parametry techniczne obudowy: wymiary Szerokość zewnętrzna [m] 2,96 Długość zewnętrzna [m] 13,96 Wysokość nad powierzchnię gruntu [m] 3,

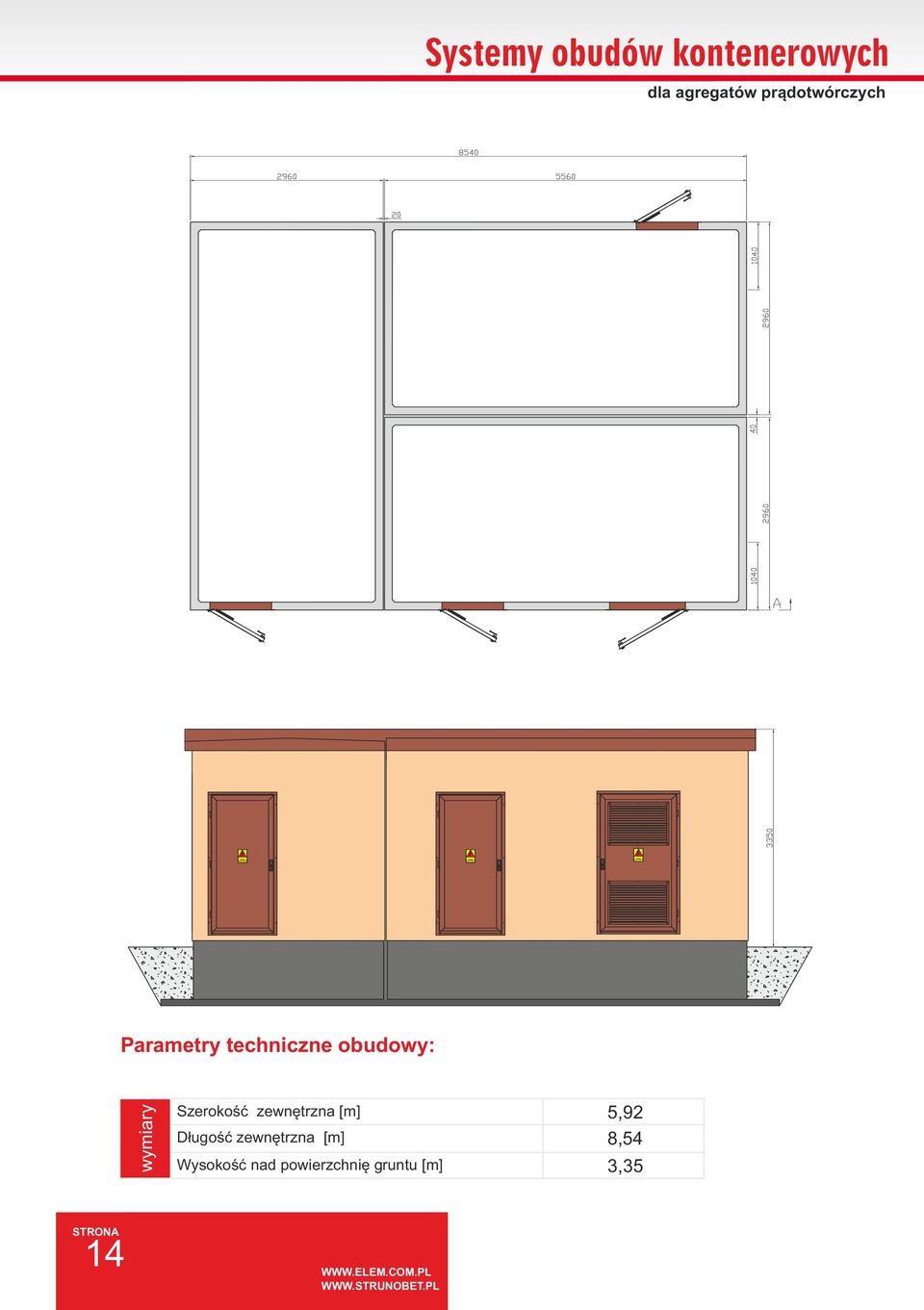

15 dla agregatów prądotwórczych Parametry techniczne obudowy: wymiary Szerokość zewnętrzna [m] 5,92 Długość zewnętrzna [m] 8,54 Wysokość nad powierzchnię gruntu [m] 3,

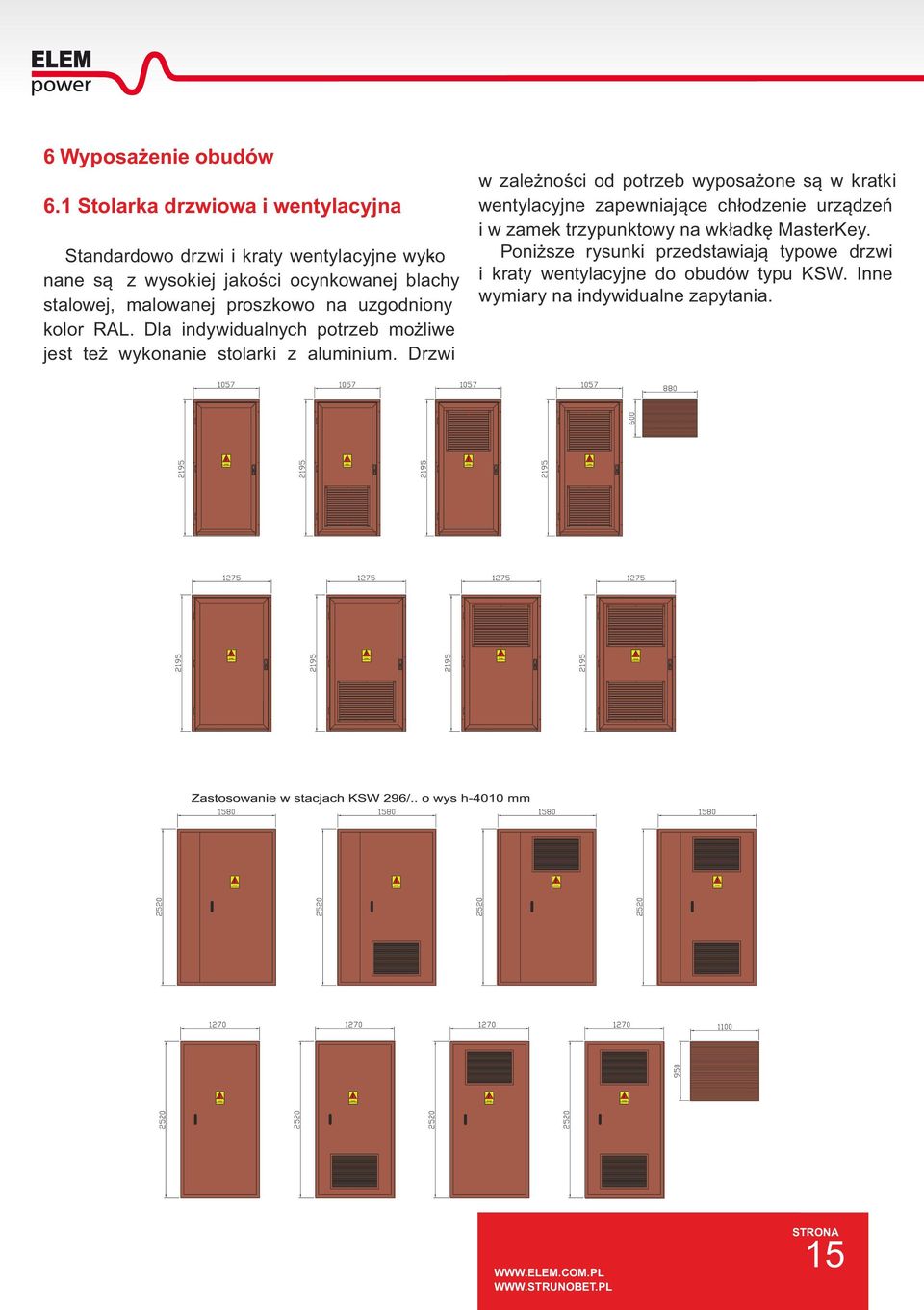

16 6 Wyposażenie obudów 6.1 Stolarka drzwiowa i wentylacyjna Standardowo drzwi i kraty wentylacyjne wyko - nane są z wysokiej jakości ocynkowanej blachy stalowej, malowanej proszkowo na uzgodniony kolor RAL. Dla indywidualnych potrzeb możliwe jest też wykonanie stolarki z aluminium. Drzwi w zależności od potrzeb wyposażone są w kratki wentylacyjne zapewniające chłodzenie urządzeń i w zamek trzypunktowy na wkładkę MasterKey. Poniższe rysunki przedstawiają typowe drzwi i kraty wentylacyjne do obudów typu KSW. Inne wymiary na indywidualne zapytania

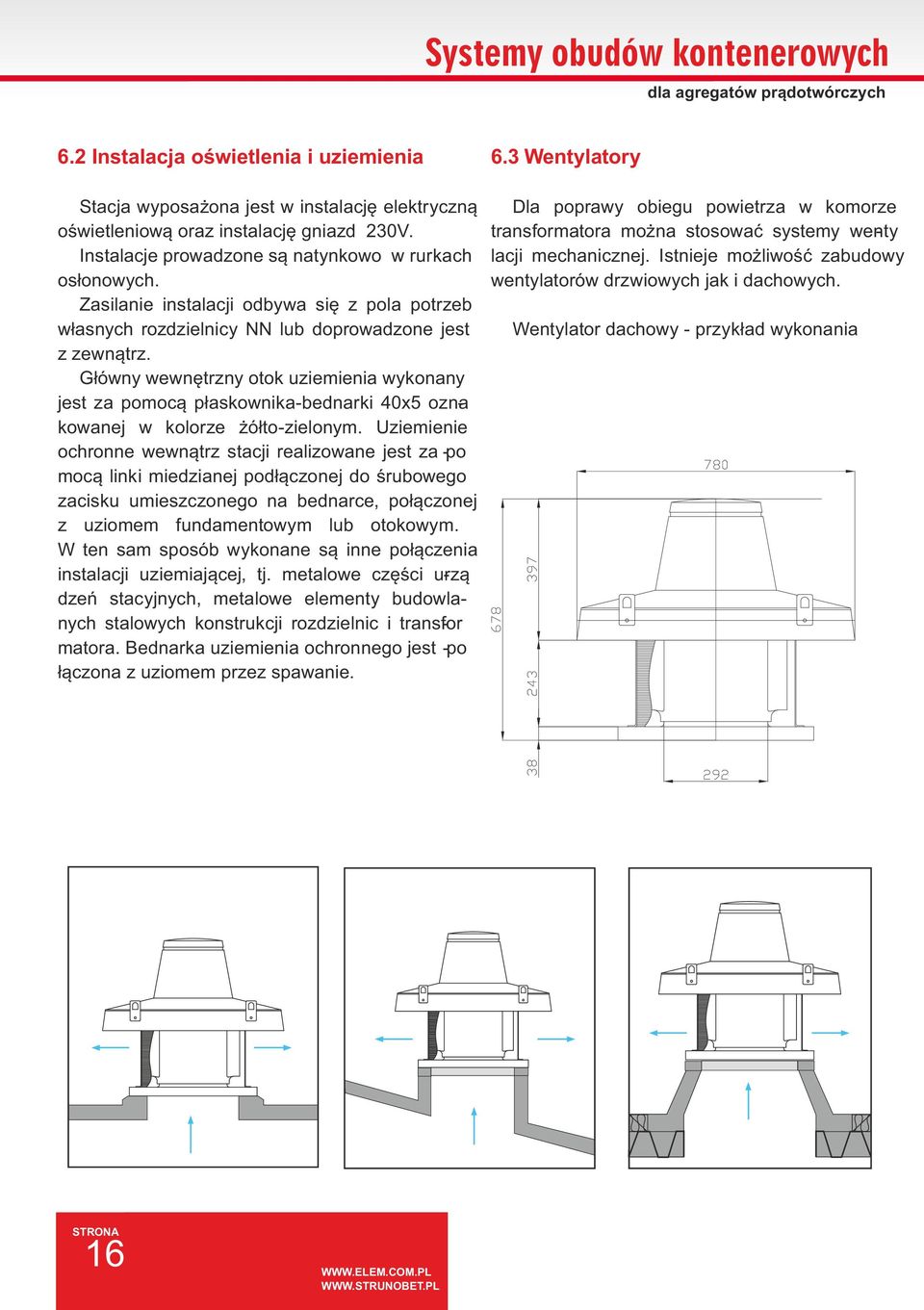

17 dla agregatów prądotwórczych 6.2 Instalacja oświetlenia i uziemienia Stacja wyposażona jest w instalację elektryczną oświetleniową oraz instalację gniazd 230V. Instalacje prowadzone są natynkowo w rurkach osłonowych. Zasilanie instalacji odbywa się z pola potrzeb własnych rozdzielnicy NN lub doprowadzone jest z zewnątrz. Główny wewnętrzny otok uziemienia wykonany jest za pomocą płaskownika-bednarki 40x5 oznakowanej w kolorze żółto-zielonym. Uziemienie ochronne wewnątrz stacji realizowane jest za -po mocą linki miedzianej podłączonej do śrubowego zacisku umieszczonego na bednarce, połączonej z uziomem fundamentowym lub otokowym. W ten sam sposób wykonane są inne połączenia instalacji uziemiającej, tj. metalowe części urzą - dzeń stacyjnych, metalowe elementy budowlanych stalowych konstrukcji rozdzielnic i transfor - matora. Bednarka uziemienia ochronnego jest -po łączona z uziomem przez spawanie. 6.3 Wentylatory Dla poprawy obiegu powietrza w komorze transformatora można stosować systemy wenty - lacji mechanicznej. Istnieje możliwość zabudowy wentylatorów drzwiowych jak i dachowych. Wentylator dachowy - przykład wykonania 68 16

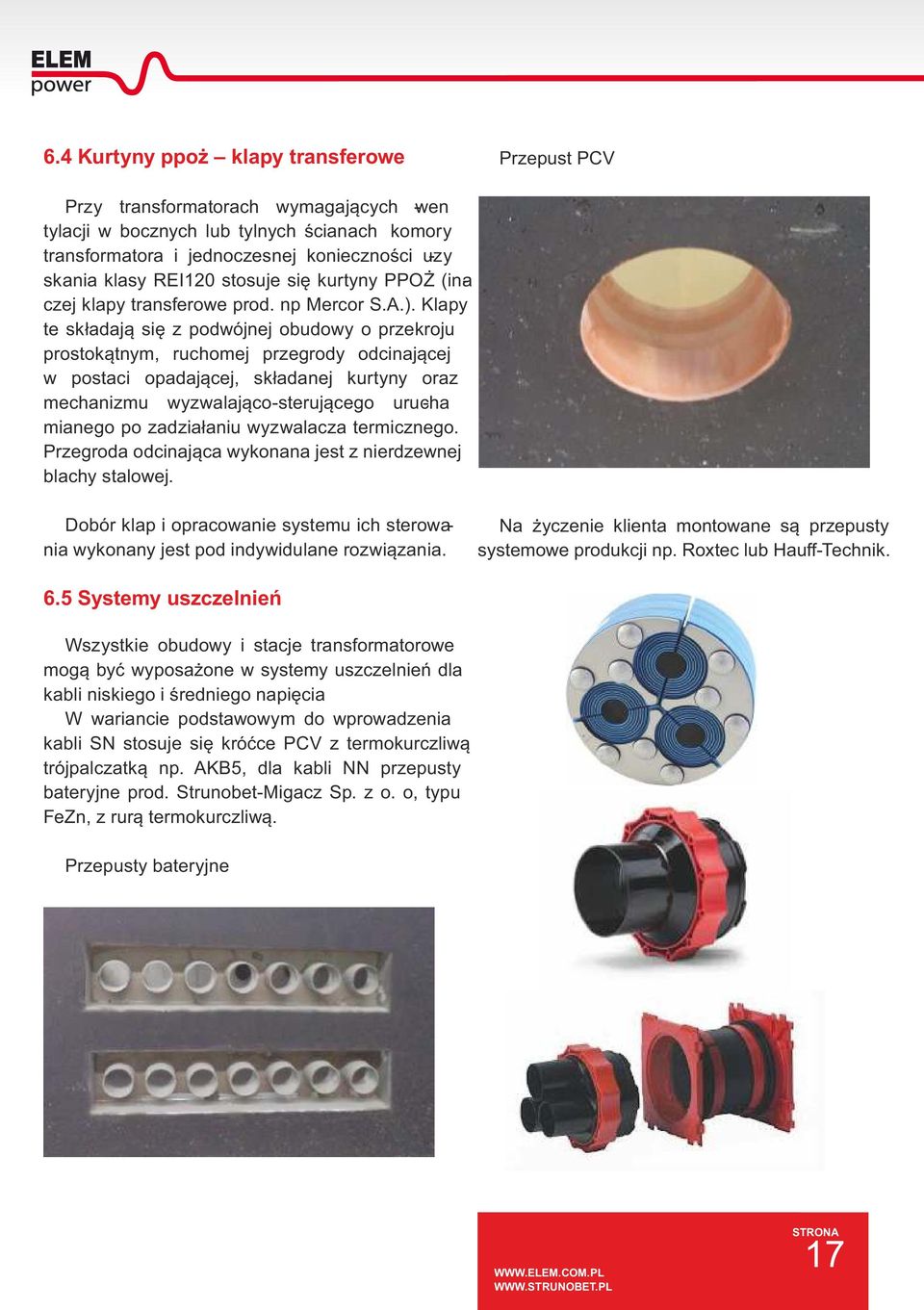

18 6.4 Kurtyny ppoż klapy transferowe Przepust PCV Przy transformatorach wymagających -wen tylacji w bocznych lub tylnych ścianach komory transformatora i jednoczesnej konieczności uzy - skania klasy REI120 stosuje się kurtyny PPOŻ (inaczej klapy transferowe prod. np Mercor S.A.). Klapy te składają się z podwójnej obudowy o przekroju prostokątnym, ruchomej przegrody odcinającej w postaci opadającej, składanej kurtyny oraz mechanizmu wyzwalająco-sterującego urucha - mianego po zadziałaniu wyzwalacza termicznego. Przegroda odcinająca wykonana jest z nierdzewnej blachy stalowej. Dobór klap i opracowanie systemu ich sterowania wykonany jest pod indywidulane rozwiązania. Na życzenie klienta montowane są przepusty systemowe produkcji np. Roxtec lub Hauff-Technik. 6.5 Systemy uszczelnień Wszystkie obudowy i stacje transformatorowe mogą być wyposażone w systemy uszczelnień dla kabli niskiego i średniego napięcia W wariancie podstawowym do wprowadzenia kabli SN stosuje się króćce PCV z termokurczliwą trójpalczatką np. AKB5, dla kabli NN przepusty bateryjne prod. Strunobet-Migacz Sp. z o. o, typu FeZn, z rurą termokurczliwą. Przepusty bateryjne 69 17

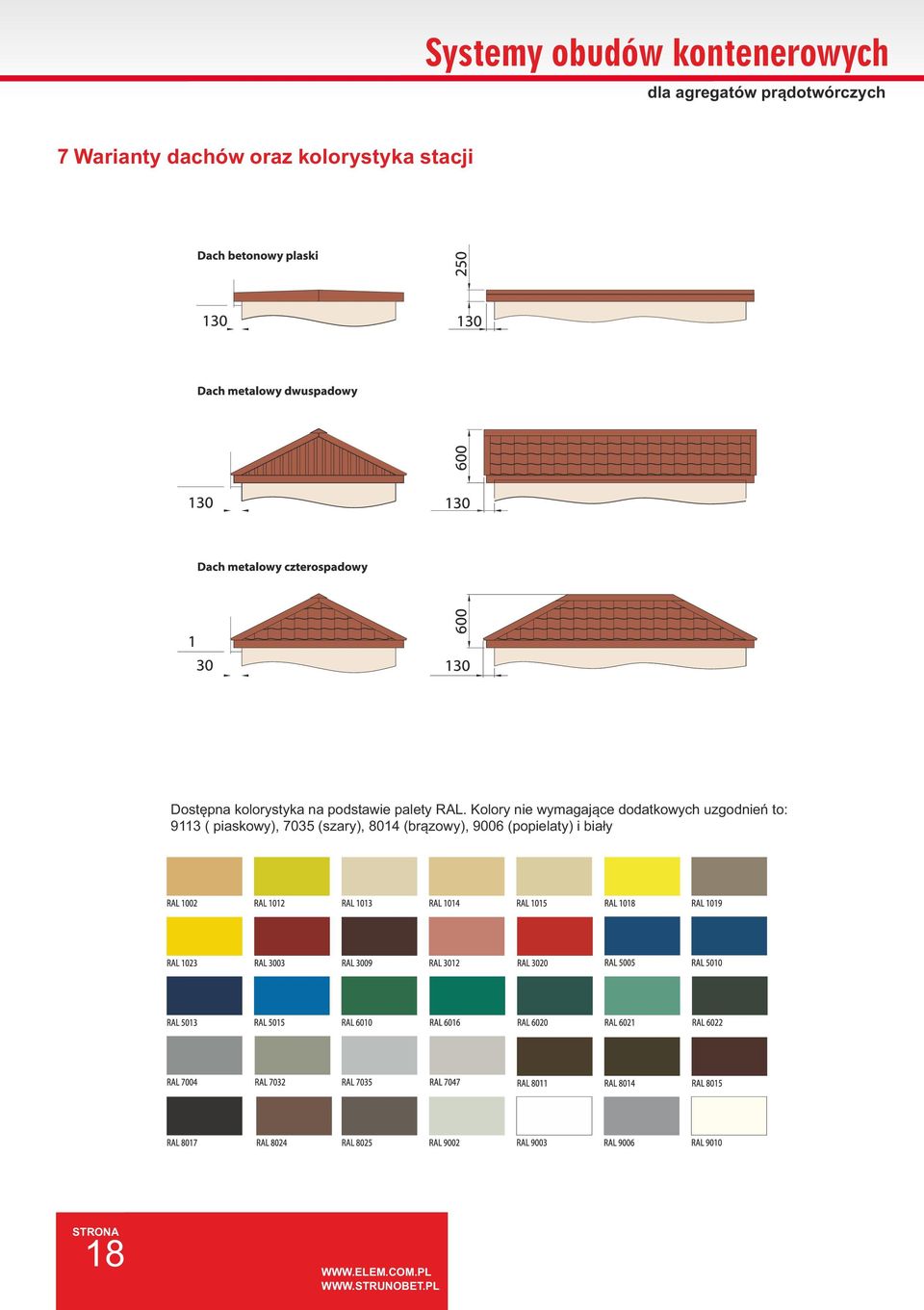

19 dla agregatów prądotwórczych 7 Warianty dachów oraz kolorystyka stacji Dostępna kolorystyka na podstawie palety RAL. Kolory nie wymagające dodatkowych uzgodnień to: 9113 ( piaskowy), 7035 (szary), 8014 (brązowy), 9006 (popielaty) i biały 70 18

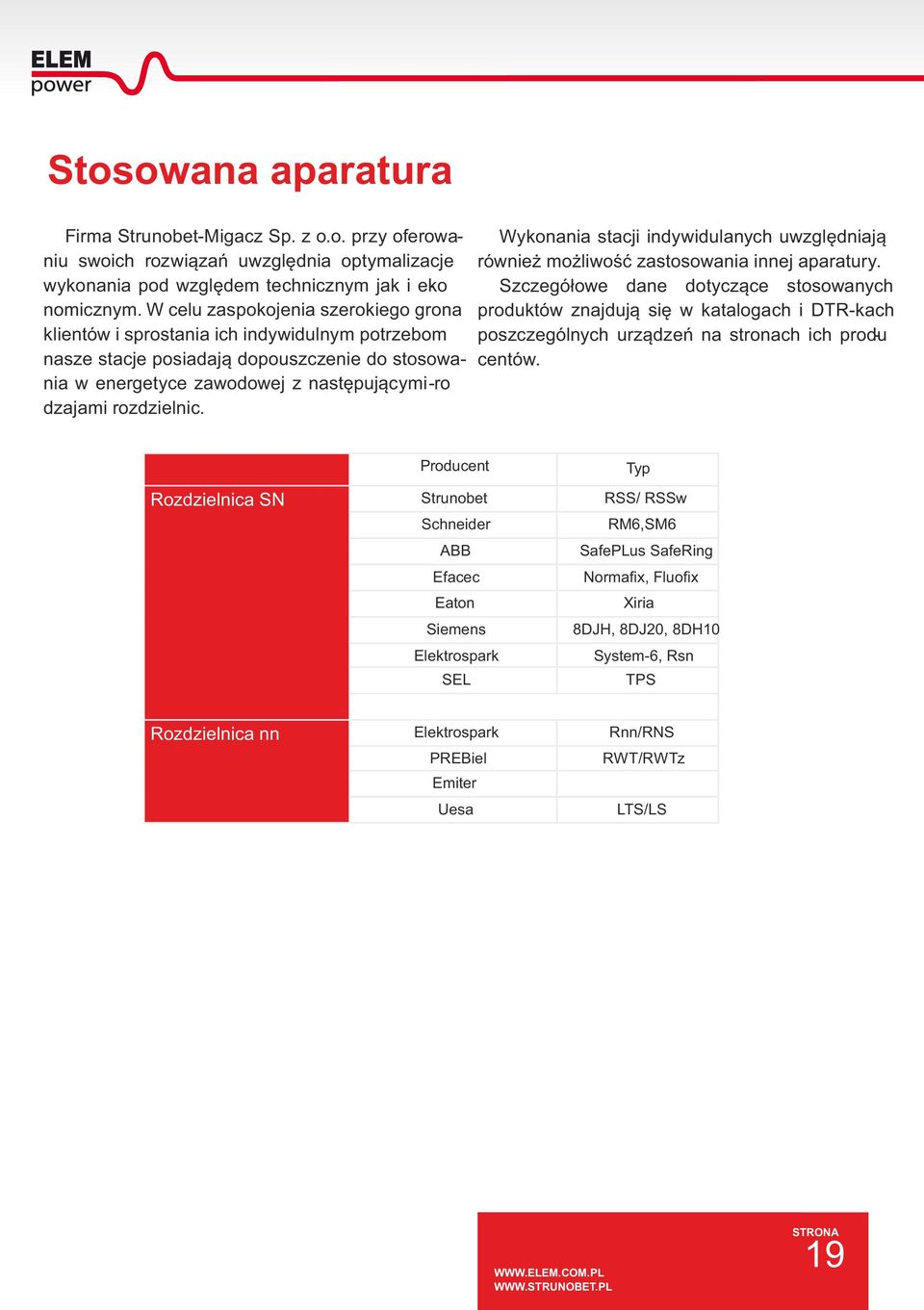

20 Kontenerowe stacje transformatorowe Stosowana aparatura Firma Strunobet-Migacz Sp. z o.o. przy oferowaniu swoich rozwiązań uwzględnia optymalizacje wykonania pod względem technicznym jak i eko - nomicznym. W celu zaspokojenia szerokiego grona klientów i sprostania ich indywidulnym potrzebom nasze stacje posiadają dopouszczenie do stosowania w energetyce zawodowej z następującymi -ro dzajami rozdzielnic. Wykonania stacji indywidulanych uwzględniają również możliwość zastosowania innej aparatury. Szczegółowe dane dotyczące stosowanych produktów znajdują się w katalogach i DTR-kach poszczególnych urządzeń na stronach ich producentów. Producent Typ Rozdzielnica SN Strunobet RSS/ RSSw Schneider RM6,SM6 ABB SafePLus SafeRing Efacec Normafix, Fluofix Eaton Xiria Siemens 8DJH, 8DJ20, 8DH10 Elektrospark System-6, Rsn SEL TPS Rozdzielnica nn Elektrospark Rnn/RNS PREBiel RWT/RWTz Emiter Uesa LTS/LS 71 19
