SPOSÓB WYPE NIANIA WIADECTWA ENERGETYCZNEGO

Wielkość: px

Rozpocząć pokaz od strony:

Download "SPOSÓB WYPE NIANIA WIADECTWA ENERGETYCZNEGO"

Robert Szymański
8 lat temu
Przeglądów:

1 SPOSÓB WYPE NIANIA WIADECTWA ENERGETYCZNEGO dr in. S awomir RABCZAK Budynek wielorodzinny mieszkalny wielorodzinny Strzelnicza 10, Rzeszów ca 2011/ ,2

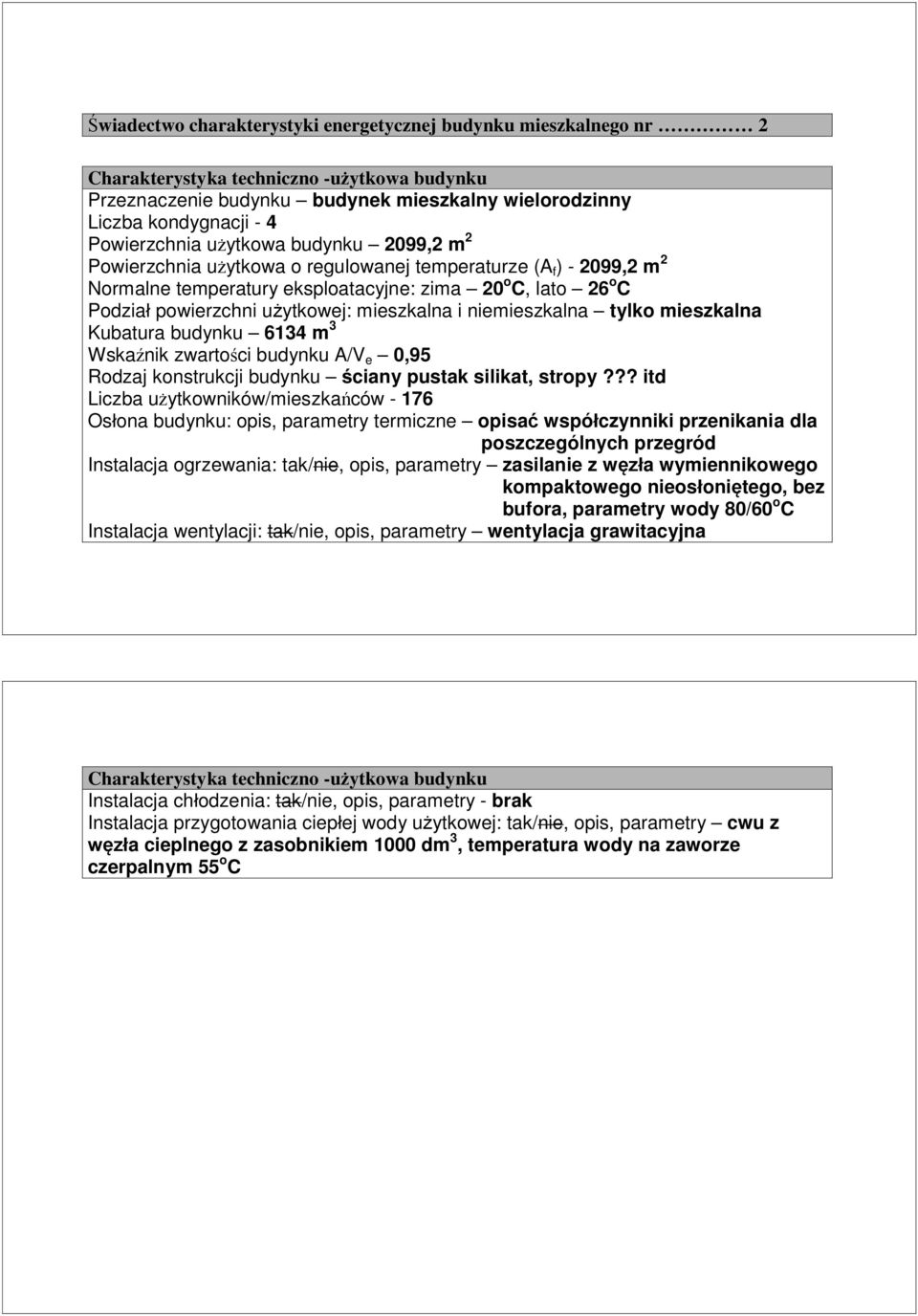

2 wiadectwo charakterystyki energetycznej budynku mieszkalnego nr 2 Charakterystyka techniczno -u ytkowa budynku Przeznaczenie budynku budynek mieszkalny wielorodzinny Liczba kondygnacji - 4 Powierzchnia u ytkowa budynku 2099,2 m 2 Powierzchnia u ytkowa o regulowanej temperaturze (A f ) ,2 m 2 Normalne temperatury eksploatacyjne: zima 20 o C, lato 26 o C Podzia powierzchni u ytkowej: mieszkalna i niemieszkalna tylko mieszkalna Kubatura budynku 6134 m 3 Wska nik zwarto ci budynku A/V e 0,95 Rodzaj konstrukcji budynku ciany pustak silikat, stropy??? itd Liczba u ytkowników/mieszka ców Os ona budynku: opis, parametry termiczne opisa wspó czynniki przenikania dla poszczególnych przegród Instalacja ogrzewania: tak/nie, opis, parametry zasilanie z w a wymiennikowego kompaktowego nieos oni tego, bez bufora, parametry wody 80/60 o C Instalacja wentylacji: tak/nie, opis, parametry wentylacja grawitacyjna Charakterystyka techniczno -u ytkowa budynku Instalacja ch odzenia: tak/nie, opis, parametry - brak Instalacja przygotowania ciep ej wody u ytkowej: tak/nie, opis, parametry cwu z a cieplnego z zasobnikiem 1000 dm 3, temperatura wody na zaworze czerpalnym 55 o C

ytkowej: mieszkalna i niemieszkalna tylko mieszkalna Kubatura budynku 6134 m 3 Wska nik zwarto ci budynku A/V e 0,95 Rodzaj konstrukcji budynku ciany pustak silikat, stropy?

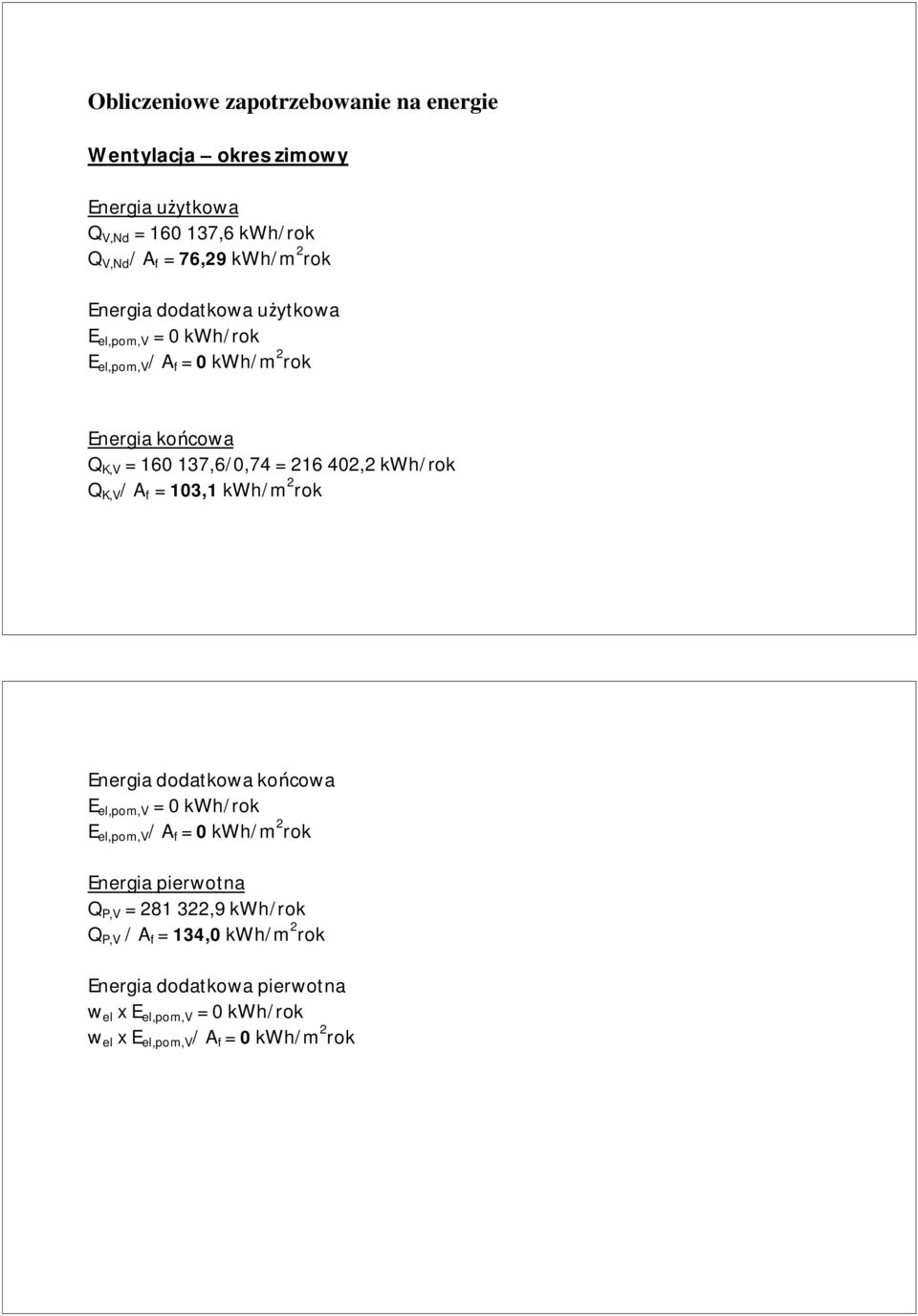

3 Obliczeniowe zapotrzebowanie na energie Wentylacja okres zimowy Energia u ytkowa Q V,Nd = ,6 kwh/rok Q V,Nd / A f = 76,29 kwh/m 2 rok Energia dodatkowa u ytkowa E el,pom,v = 0 kwh/rok E el,pom,v / A f = 0 kwh/m 2 rok Energia ko cowa Q K,V = ,6/0,74 = ,2 kwh/rok Q K,V / A f = 103,1 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,v = 0 kwh/rok E el,pom,v / A f = 0 kwh/m 2 rok Energia pierwotna Q P,V = ,9 kwh/rok Q P,V / A f = 134,0 kwh/m 2 rok Energia dodatkowa pierwotna w el x E el,pom,v = 0 kwh/rok w el x E el,pom,v / A f = 0 kwh/m 2 rok

Q K,V / A f = 103,1 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,v = 0 kwh/rok E el,pom,v / A f = 0 kwh/m 2 rok Energia pierwotna Q P,V =

4 Ogrzewanie Energia u ytkowa Q H,Nd = kwh/rok Q H,Nd / A f = 114,43 kwh/m 2 rok Energia dodatkowa u ytkowa E el,pom,h = kwh/rok E el,pom,h / A f = 3,09 kwh/m 2 rok Energia ko cowa Q K,H = kwh/rok Q K,H / A f = 154,6 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,h = ,9 kwh/rok E el,pom,h / A f = 3,09 kwh/m 2 rok Energia pierwotna Q P,H = ,8 kwh/rok Q P,H / A f = 174,2 kwh/m 2 rok Energia dodatkowa pierwotna w el x E el,pom,h = 3,0 x = kwh/rok w el x E el,pom,h / A f = 27,8 kwh/m 2 rok

ko cowa E el,pom,h = 421 983,9 kwh/rok E el,pom,h / A f = 3,09 kwh/m 2 rok Energia pierwotna Q P,H = 365 719,8 kwh/rok Q P,H / A f =

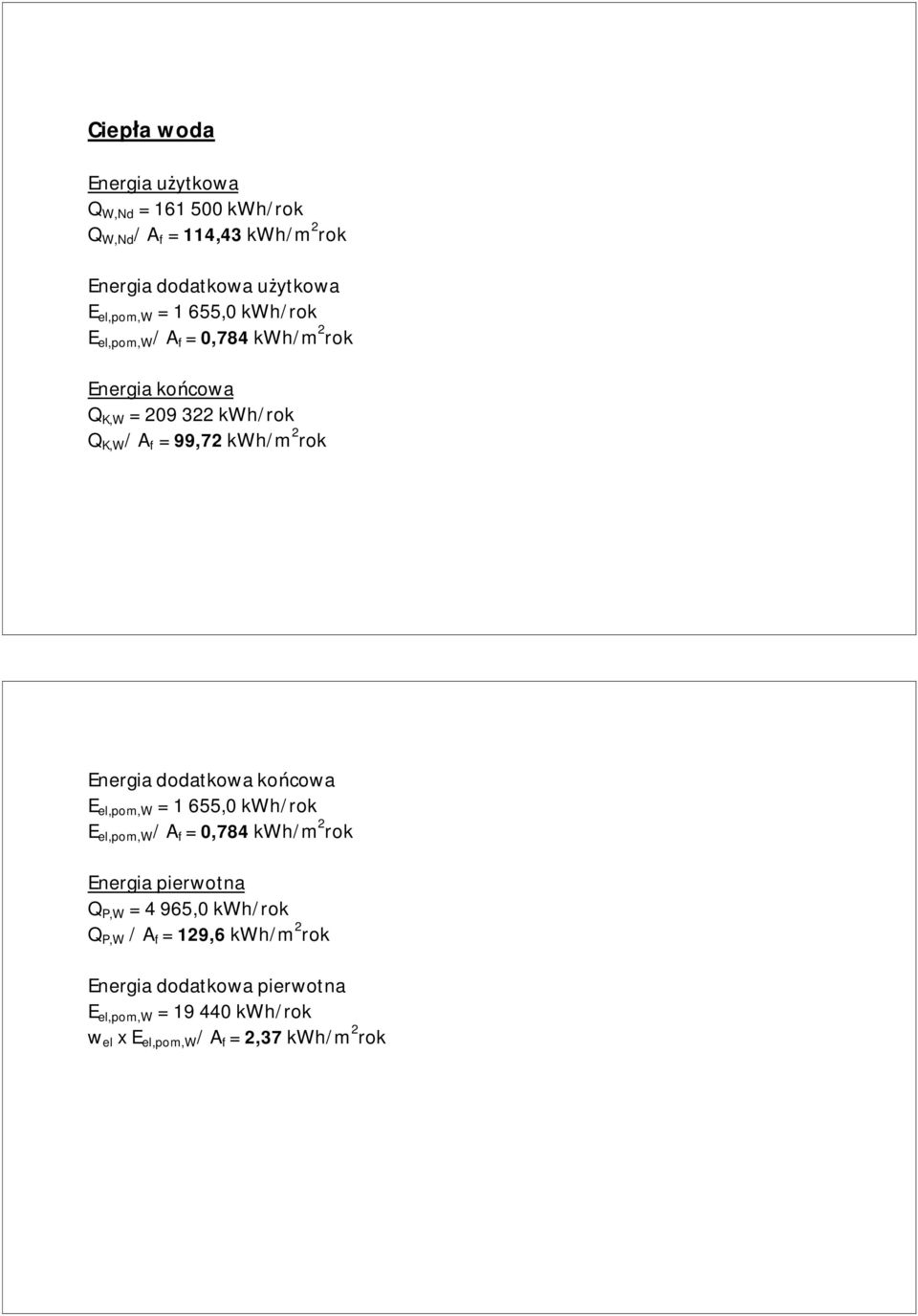

5 Ciep a woda Energia u ytkowa Q W,Nd = kwh/rok Q W,Nd / A f = 114,43 kwh/m 2 rok Energia dodatkowa u ytkowa E el,pom,w = 1 655,0 kwh/rok E el,pom,w / A f = 0,784 kwh/m 2 rok Energia ko cowa Q K,W = kwh/rok Q K,W / A f = 99,72 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,w = 1 655,0 kwh/rok E el,pom,w / A f = 0,784 kwh/m 2 rok Energia pierwotna Q P,W = 4 965,0 kwh/rok Q P,W / A f = 129,6 kwh/m 2 rok Energia dodatkowa pierwotna E el,pom,w = kwh/rok w el x E el,pom,w / A f = 2,37 kwh/m 2 rok

Energia dodatkowa ko cowa E el,pom,w = 1 655,0 kwh/rok E el,pom,w / A f = 0,784 kwh/m 2 rok Energia pierwotna Q P,W = 4 965,0

6 Nale y zsumowa ogrzewanie i wentylacj razem dla ca ego roku Wentylacja i ogrzewanie ca y rok Energia u ytkowa Q H,Nd = , = ,6 kwh/rok Q H,Nd / A f = 1901,7 kwh/m 2 rok Energia dodatkowa u ytkowa E el,pom,v = = kwh/rok E el,pom,v / A f = 3,09 kwh/m 2 rok Energia ko cowa Q K,H = , = kwh/rok Q H,Nd / A f = 257,7 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,v = = kwh/rok E el,pom,v / A f = 3,09 kwh/m 2 rok Energia pierwotna Q P,H = , ,8 = ,6 kwh/rok Q P,H / A f = 308,2 kwh/m 2 rok Energia dodatkowa pierwotna E el,pom,v = = kwh/rok w el x E el,pom,v / A f = 27,8 kwh/m 2 rok

kwh/rok Q H,Nd / A f = 257,7 kwh/m 2 rok Energia dodatkowa ko cowa E el,pom,v = 0 + 6 480 = 6 480 kwh/rok E el,pom,v / A f = 3,09 kwh/m 2 rok Energia pierwotna Q P,H = 281

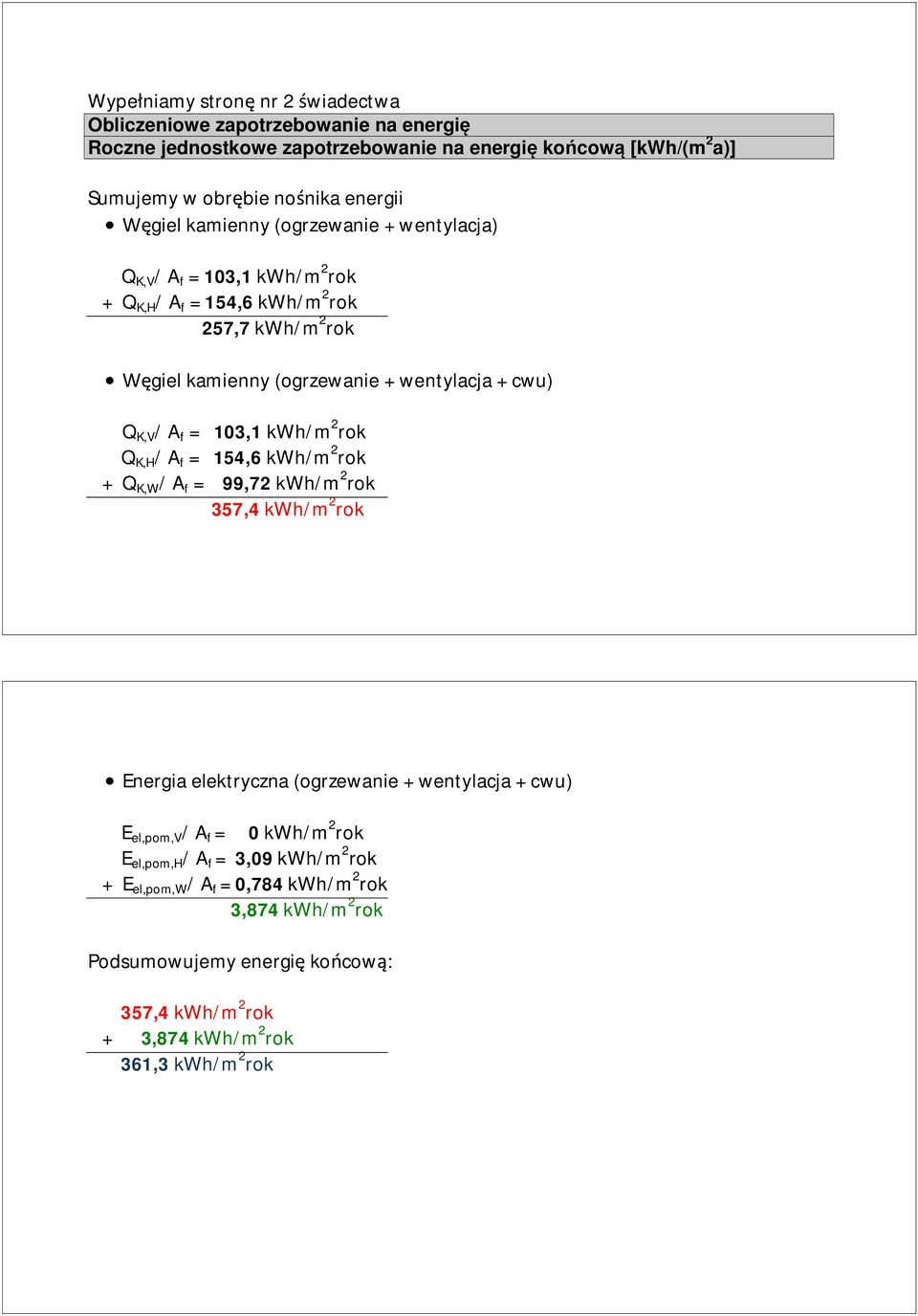

7 Wype niamy stron nr 2 wiadectwa Obliczeniowe zapotrzebowanie na energi Roczne jednostkowe zapotrzebowanie na energi ko cow [kwh/(m 2 a)] Sumujemy w obr bie no nika energii giel kamienny (ogrzewanie + wentylacja) Q K,V / A f = 103,1 kwh/m 2 rok + Q K,H / A f = 154,6 kwh/m 2 rok 257,7 kwh/m 2 rok giel kamienny (ogrzewanie + wentylacja + cwu) Q K,V / A f = 103,1 kwh/m 2 rok Q K,H / A f = 154,6 kwh/m 2 rok + Q K,W / A f = 99,72 kwh/m 2 rok 357,4 kwh/m 2 rok Energia elektryczna (ogrzewanie + wentylacja + cwu) E el,pom,v / A f = 0 kwh/m 2 rok E el,pom,h / A f = 3,09 kwh/m 2 rok + E el,pom,w / A f = 0,784 kwh/m 2 rok 3,874 kwh/m 2 rok Podsumowujemy energi ko cow : 357,4 kwh/m 2 rok + 3,874 kwh/m 2 rok 361,3 kwh/m 2 rok

103,1 kwh/m 2 rok Q K,H / A f = 154,6 kwh/m 2 rok + Q K,W / A f = 99,72 kwh/m 2 rok 357,4 kwh/m 2 rok Energia elektryczna (ogrzewanie + wentylacja + cwu) E el,pom,v / A f = 0 kwh/m

8 Obliczeniowe zapotrzebowanie na energi Roczne jednostkowe zapotrzebowanie na energi ko cow [kwh/(m 2 a)] No nik energii Ogrzewanie i Urz dzenia Ciep a woda wentylacja pomocnicze Suma Q K,H /A f Q K,W /A f E el,pom /A f giel kamienny (z sieci) 257,7 99,72 357,4 energia elektryczna - ogrzewanie i wentylacja 3,09 3,09 energia elektryczna - ciep a woda u ytkowa 0,784 0,784 Suma 257,7 99,72 3, ,3 Wype niamy cz dotycz : Podzia zapotrzebowania na energi Roczne jednostkowe zapotrzebowanie na energi u ytkow [kwh/(m 2 a)] Sumujemy energi dla ogrzewania i wentylacji: Q V,Nd / A f = 76,29 kwh/m 2 rok + Q H,Nd / A f = 114,43 kwh/m 2 rok 190,72 kwh/m 2 rok Sumujemy energi pomocnicz dla ca ci E el,pom,v / A f = 0 kwh/m 2 rok E el,pom,h / A f = 3,09 kwh/m 2 rok + E el,pom,w / A f = 0,784 kwh/m 2 rok 3,874 kwh/m 2 rok

361,3 Wype niamy cz dotycz : Podzia zapotrzebowania na energi Roczne jednostkowe zapotrzebowanie na energi u ytkow [kwh/(m 2 a)] Sumujemy energi dla ogrzewania i wentylacji: Q V,Nd / A f = 76,29

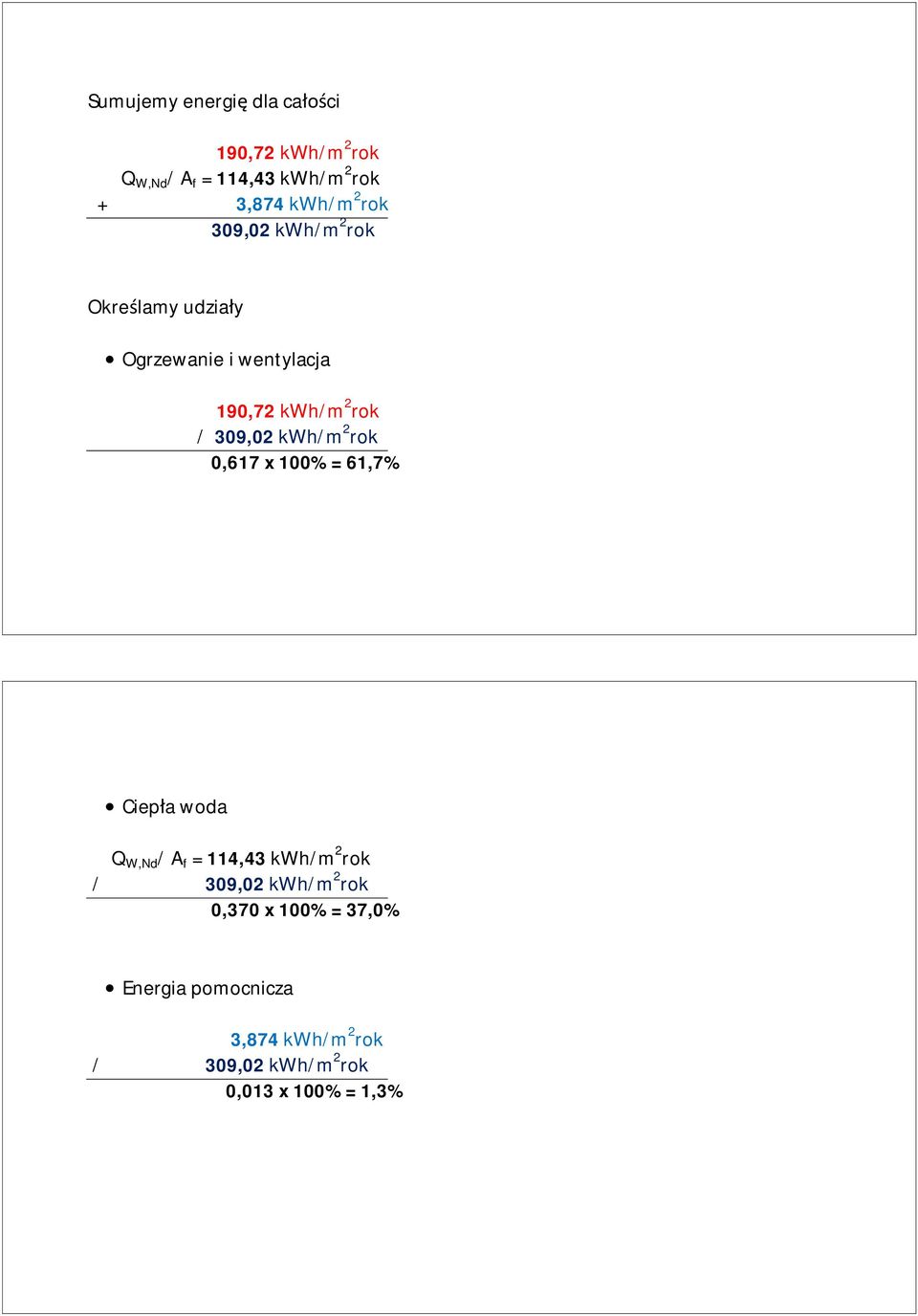

9 Sumujemy energi dla ca ci 190,72 kwh/m 2 rok Q W,Nd / A f = 114,43 kwh/m 2 rok + 3,874 kwh/m 2 rok 309,02 kwh/m 2 rok Okre lamy udzia y Ogrzewanie i wentylacja 190,72 kwh/m 2 rok / 309,02 kwh/m 2 rok 0,617 x 100% = 61,7% Ciep a woda Q W,Nd / A f = 114,43 kwh/m 2 rok / 309,02 kwh/m 2 rok 0,370 x 100% = 37,0% Energia pomocnicza 3,874 kwh/m 2 rok / 309,02 kwh/m 2 rok 0,013 x 100% = 1,3%

kwh/m 2 rok 0,617 x 100% = 61,7% Ciep a woda Q W,Nd / A f = 114,43 kwh/m 2 rok / 309,02 kwh/m 2

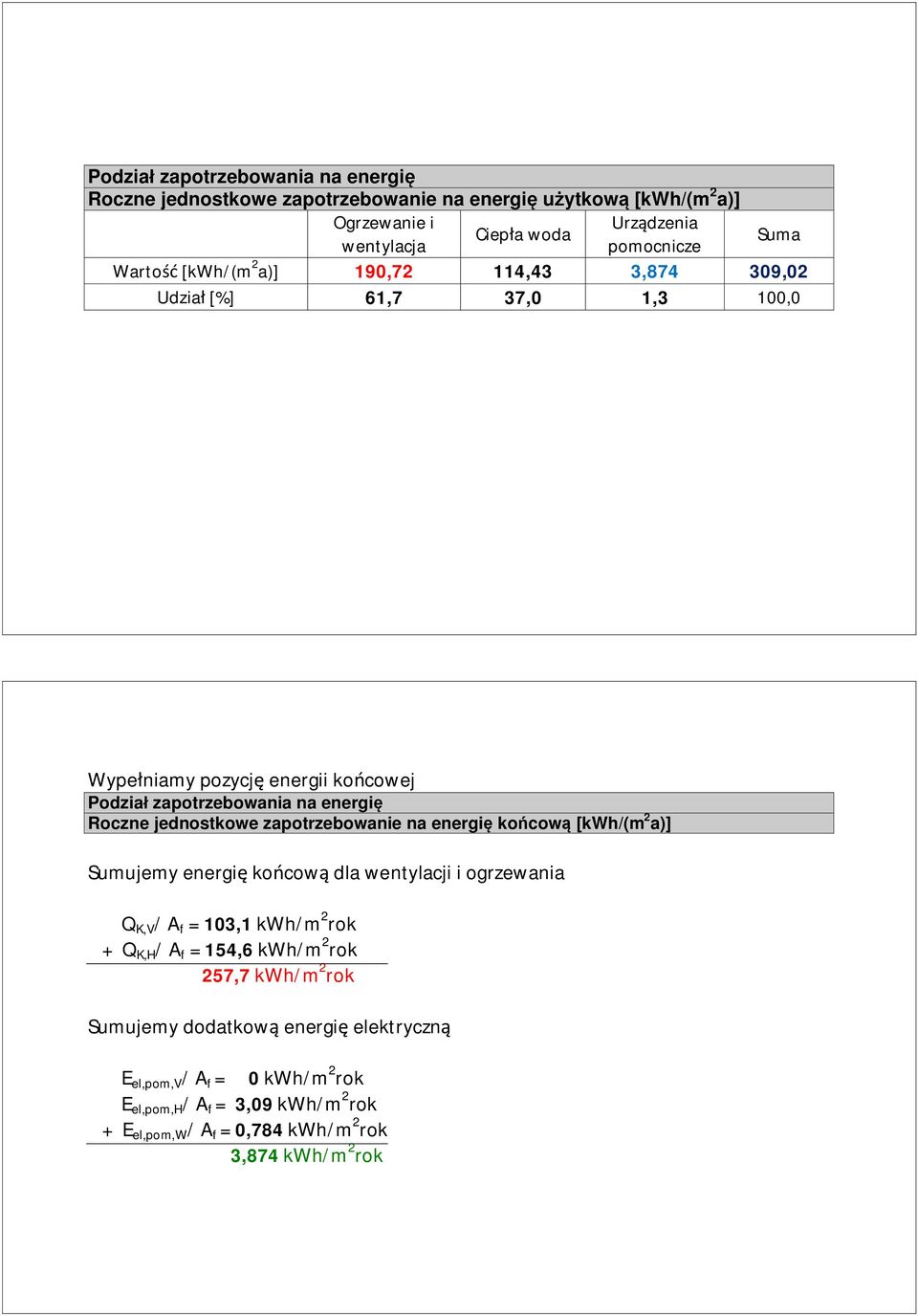

10 Podzia zapotrzebowania na energi Roczne jednostkowe zapotrzebowanie na energi u ytkow [kwh/(m 2 a)] Ogrzewanie i Urz dzenia Ciep a woda wentylacja pomocnicze Suma Warto [kwh/(m 2 a)] 190,72 114,43 3, ,02 Udzia [%] 61,7 37,0 1,3 100,0 Wype niamy pozycj energii ko cowej Podzia zapotrzebowania na energi Roczne jednostkowe zapotrzebowanie na energi ko cow [kwh/(m 2 a)] Sumujemy energi ko cow dla wentylacji i ogrzewania Q K,V / A f = 103,1 kwh/m 2 rok + Q K,H / A f = 154,6 kwh/m 2 rok 257,7 kwh/m 2 rok Sumujemy dodatkow energi elektryczn E el,pom,v / A f = 0 kwh/m 2 rok E el,pom,h / A f = 3,09 kwh/m 2 rok + E el,pom,w / A f = 0,784 kwh/m 2 rok 3,874 kwh/m 2 rok

zapotrzebowanie na energi ko cow [kwh/(m 2 a)] Sumujemy energi ko cow dla wentylacji i ogrzewania Q K,V / A f = 103,1 kwh/m 2 rok + Q K,H / A f = 154,6 kwh/m 2 rok

11 Sumujemy ca energii ko cowej Q K,W / A f = 99,72 kwh/m 2 rok 257,7 kwh/m 2 rok + 3,874 kwh/m 2 rok 361,3 kwh/m 2 rok Okre lamy udzia y Ogrzewanie i wentylacja 257,7 kwh/m 2 rok / 361,3 kwh/m 2 rok 0,713 x 100% = 71,3% Ciep a woda Q K,W / A f = 99,72 kwh/m 2 rok / 361,3 kwh/m 2 rok 0,276 x 100% = 27,6% Energia pomocnicza 3,874 kwh/m 2 rok / 361,3 kwh/m 2 rok 0,011 x 100% = 1,1%

kwh/m 2 rok 0,713 x 100% = 71,3% Ciep a woda Q K,W / A f = 99,72 kwh/m 2 rok / 361,3 kwh/m 2

12 Roczne jednostkowe zapotrzebowanie na energi ko cow [kwh/(m 2 a)] Ogrzewanie i Urz dzenia Ciep a woda wentylacja pomocnicze Suma Warto [kwh/(m 2 a)] 257,7 99,72 3, ,3 Udzia [%] 71,3 27,6 1,1 100,0 Wype niamy pozycj energii ko cowej Podzia zapotrzebowania na energi Roczne jednostkowe zapotrzebowanie na energi pierwotn [kwh/(m 2 a)] Sumujemy energi pierwotn dla wentylacji i ogrzewania Q P,V / A f = 134,0 kwh/m 2 rok + Q P,H / A f = 174,2 kwh/m 2 rok 308,2 kwh/m 2 rok Sumujemy dodatkow energi elektryczn w el x E el,pom,v / A f = 0 kwh/m 2 rok w el x E el,pom,h / A f = 27,8 kwh/m 2 rok + w el x E el,pom,w / A f = 2,37 kwh/m 2 rok 30,17 kwh/m 2 rok

[kwh/(m 2 a)] Sumujemy energi pierwotn dla wentylacji i ogrzewania Q P,V / A f = 134,0 kwh/m 2 rok + Q P,H / A f = 174,2 kwh/m 2 rok 308,2 kwh/m 2 rok Sumujemy

13 Sumujemy ca energii ko cowej Q P,W / A f = 129,6 kwh/m 2 rok 308,2 kwh/m 2 rok + 30,17 kwh/m 2 rok 468,0 kwh/m 2 rok Okre lamy udzia y Ogrzewanie i wentylacja 308,2 kwh/m 2 rok / 468,0 kwh/m 2 rok 0,659 x 100% = 65,9% Ciep a woda Q P,W / A f = 129,6 kwh/m 2 rok / 468,0 kwh/m 2 rok 0,277 x 100% = 27,7% Energia pomocnicza 30,17 kwh/m 2 rok / 468,0 kwh/m 2 rok 0,064 x 100% = 6,4%

kwh/m 2 rok 0,659 x 100% = 65,9% Ciep a woda Q P,W / A f = 129,6 kwh/m 2 rok / 468,0 kwh/m 2

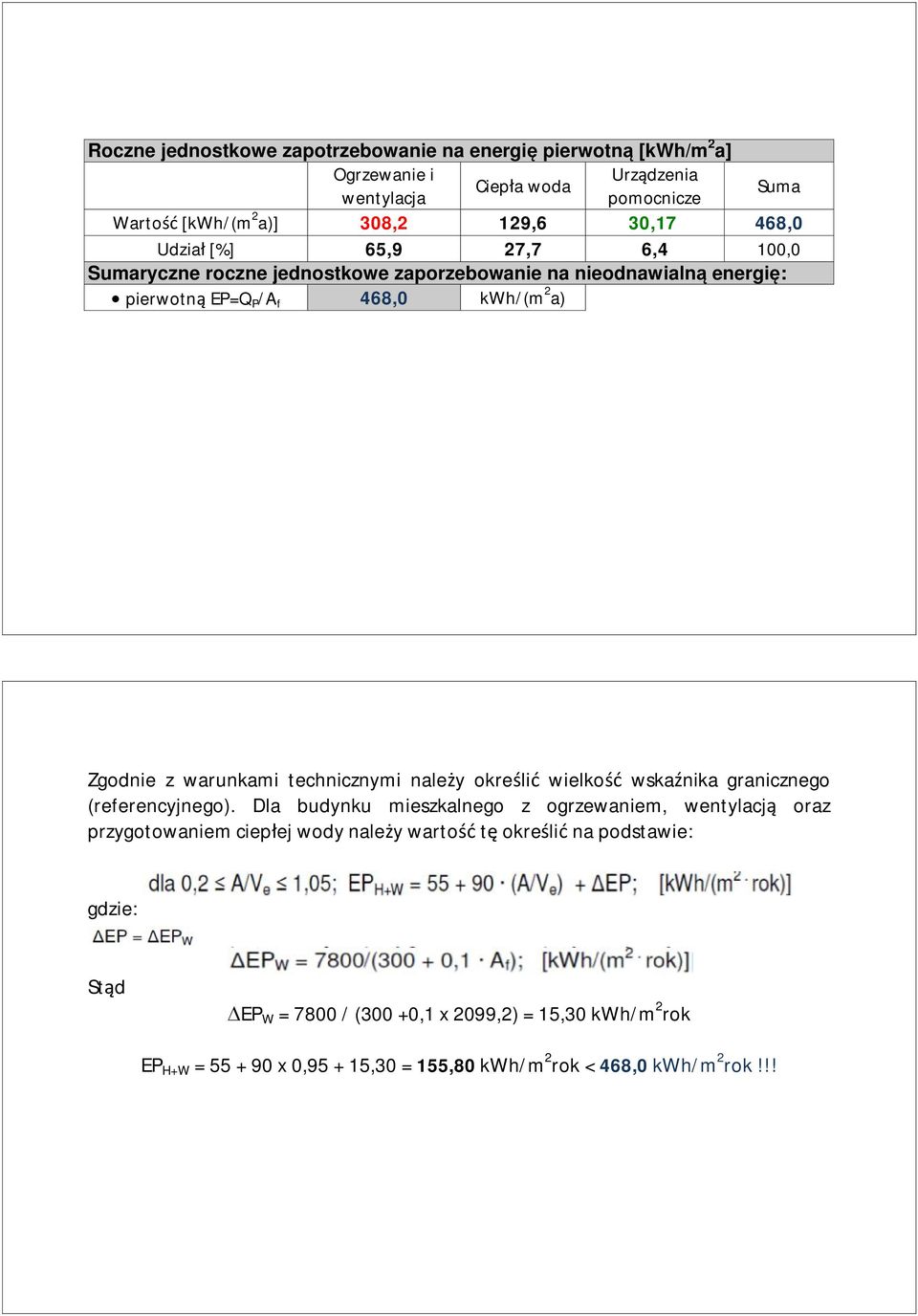

14 Roczne jednostkowe zapotrzebowanie na energi pierwotn [kwh/m 2 a] Ogrzewanie i Urz dzenia Ciep a woda wentylacja pomocnicze Suma Warto [kwh/(m 2 a)] 308,2 129,6 30,17 468,0 Udzia [%] 65,9 27,7 6,4 100,0 Sumaryczne roczne jednostkowe zaporzebowanie na nieodnawialn energi : pierwotn EP=Q P /A f 468,0 kwh/(m 2 a) Zgodnie z warunkami technicznymi nale y okre li wielko wska nika granicznego (referencyjnego). Dla budynku mieszkalnego z ogrzewaniem, wentylacj oraz przygotowaniem ciep ej wody nale y warto t okre li na podstawie: gdzie: St d EP W = 7800 / (300 +0,1 x 2099,2) = 15,30 kwh/m 2 rok EP H+W = x 0, ,30 = 155,80 kwh/m 2 rok < 468,0 kwh/m 2 rok!!!

technicznymi nale y okre li wielko wska nika granicznego (referencyjnego).

15 Nale y wype ni : 468,0 155,8 361,3 Budynek dociepli, wymieni okna, zaizolowa strop w piwnicach! Zmieni rodzaj paliwa na ekologiczny, kogeneracja? (patrz tab. 1 za. Nr 5) Instalacje c.o. i c.w.u. zaizolowa termicznie, zainstalowa zawory termostatyczne na grzejnikach, wykona uk ad regulacji pogodowej dla c.o. itd..

(patrz tab. 1 za. Nr 5) Instalacje c.o. i c.w.u.

16 Obudowa w ze cieplny, zaizolowa piony i rozga zienia, ograniczy czas pracy pomp obiegowych, wymieni zasobnik na niskoenergetyczny.
