IV. WYTYCZNE DLA BRANŻ PROJEKTOWYCH dot. pomieszczeń piwnicy, parteru, I i II ptr. - etap 1

Transkrypt

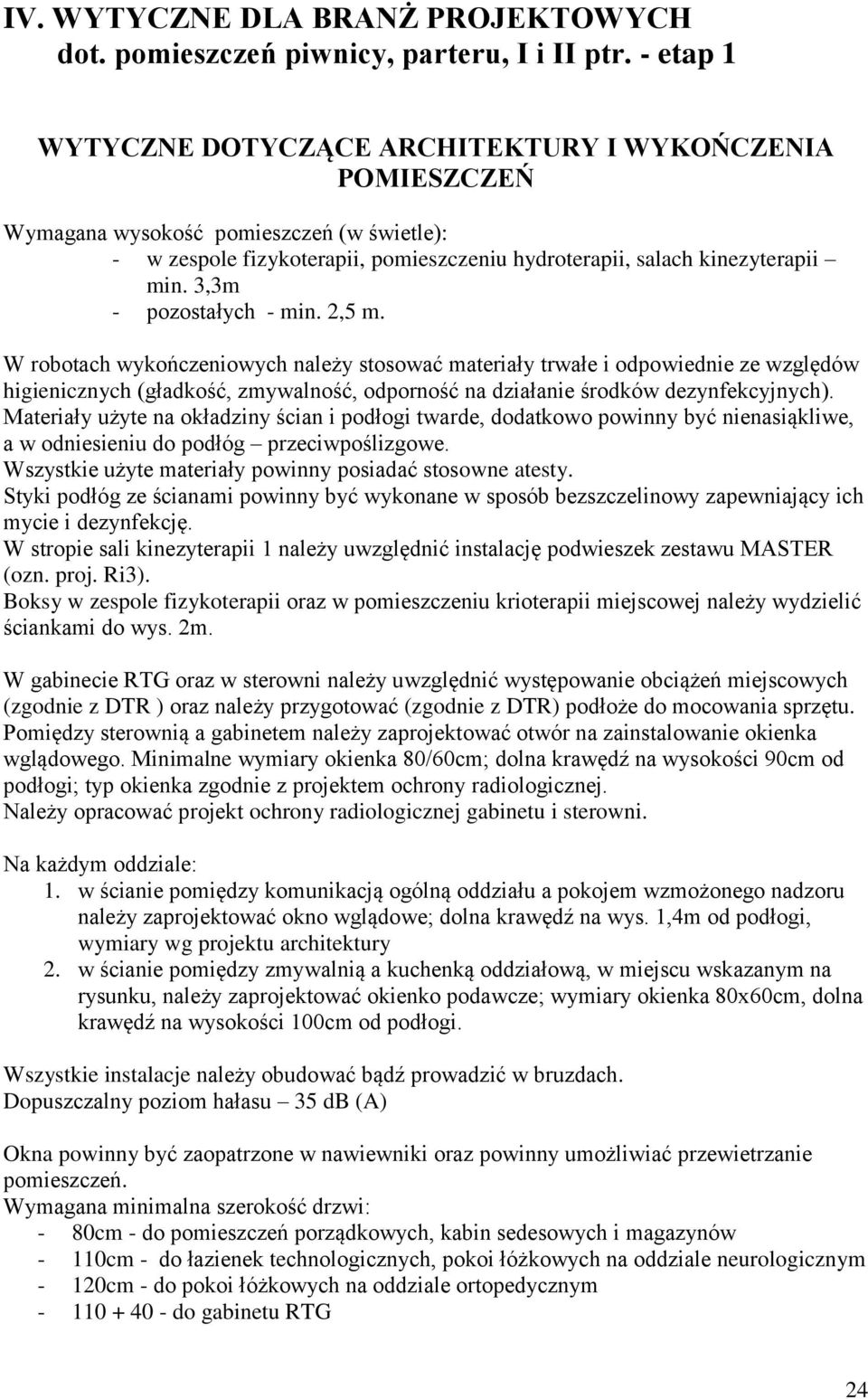

1 IV. WYTYCZNE DLA BRANŻ PROJEKTOWYCH dot. pomieszczeń piwnicy, parteru, I i II ptr. - etap 1 WYTYCZNE DOTYCZĄCE ARCHITEKTURY I WYKOŃCZENIA POMIESZCZEŃ Wymagana wysokość pomieszczeń (w świetle): - w zespole fizykoterapii, pomieszczeniu hydroterapii, salach kinezyterapii min. 3,3m - pozostałych - min. 2,5 m. W robotach wykończeniowych należy stosować materiały trwałe i odpowiednie ze względów higienicznych (gładkość, zmywalność, odporność na działanie środków dezynfekcyjnych). Materiały użyte na okładziny ścian i podłogi twarde, dodatkowo powinny być nienasiąkliwe, a w odniesieniu do podłóg przeciwpoślizgowe. Wszystkie użyte materiały powinny posiadać stosowne atesty. Styki podłóg ze ścianami powinny być wykonane w sposób bezszczelinowy zapewniający ich mycie i dezynfekcję. W stropie sali kinezyterapii 1 należy uwzględnić instalację podwieszek zestawu MASTER (ozn. proj. Ri3). Boksy w zespole fizykoterapii oraz w pomieszczeniu krioterapii miejscowej należy wydzielić ściankami do wys. 2m. W gabinecie RTG oraz w sterowni należy uwzględnić występowanie obciążeń miejscowych (zgodnie z DTR ) oraz należy przygotować (zgodnie z DTR) podłoże do mocowania sprzętu. Pomiędzy sterownią a gabinetem należy zaprojektować otwór na zainstalowanie okienka wglądowego. Minimalne wymiary okienka 80/60cm; dolna krawędź na wysokości 90cm od podłogi; typ okienka zgodnie z projektem ochrony radiologicznej. Należy opracować projekt ochrony radiologicznej gabinetu i sterowni. Na oddziale: 1. w ścianie pomiędzy komunikacją ogólną oddziału a pokojem wzmożonego nadzoru należy zaprojektować okno wglądowe; dolna krawędź na wys. 1,4m od podłogi, wymiary wg projektu architektury 2. w ścianie pomiędzy zmywalnią a kuchenką oddziałową, w miejscu wskazanym na rysunku, należy zaprojektować okienko podawcze; wymiary okienka 80x60cm, dolna krawędź na wysokości 100cm od podłogi. Wszystkie instalacje należy obudować bądź prowadzić w bruzdach. Dopuszczalny poziom hałasu 35 db (A) Okna powinny być zaopatrzone w nawiewniki oraz powinny umożliwiać przewietrzanie Wymagana minimalna szerokość drzwi: - 80cm - do pomieszczeń porządkowych, kabin sedesowych i magazynów - 110cm - do łazienek technologicznych, pokoi łóżkowych na oddziale neurologicznym - 120cm - do pokoi łóżkowych na oddziale ortopedycznym do gabinetu RTG 24

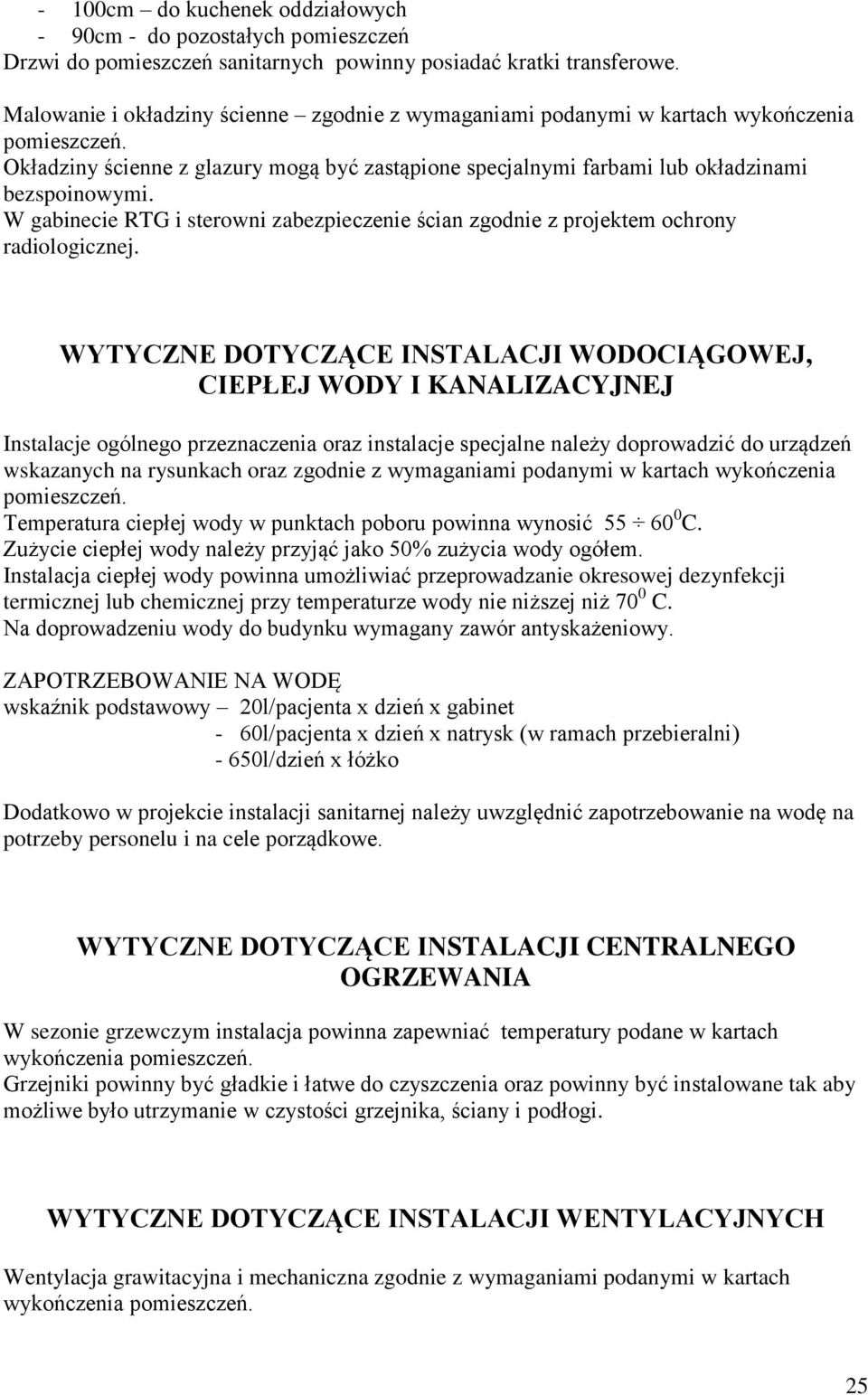

2 - 100cm do kuchenek oddziałowych - 90cm - do pozostałych pomieszczeń Drzwi do pomieszczeń sanitarnych powinny posiadać kratki transferowe. Malowanie i okładziny ścienne zgodnie z wymaganiami podanymi w kartach wykończenia Okładziny ścienne z glazury mogą być zastąpione specjalnymi farbami lub okładzinami bezspoinowymi. W gabinecie RTG i sterowni zabezpieczenie ścian zgodnie z projektem ochrony radiologicznej. WYTYCZNE DOTYCZĄCE INSTALACJI WODOCIĄGOWEJ, CIEPŁEJ WODY I KANALIZACYJNEJ Instalacje ogólnego przeznaczenia oraz instalacje specjalne należy doprowadzić do urządzeń wskazanych na rysunkach oraz zgodnie z wymaganiami podanymi w kartach wykończenia Temperatura ciepłej wody w punktach powinna wynosić C. Zużycie ciepłej wody należy przyjąć jako 50% zużycia wody ogółem. Instalacja ciepłej wody powinna umożliwiać przeprowadzanie okresowej dezynfekcji termicznej lub chemicznej przy temperaturze wody nie niższej niż 70 0 C. Na doprowadzeniu wody do budynku wymagany zawór antyskażeniowy. ZAPOTRZEBOWANIE NA WODĘ wskaźnik podstawowy 20l/pacjenta x dzień x gabinet - 60l/pacjenta x dzień x natrysk (w ramach przebieralni) - 650l/dzień x łóżko Dodatkowo w projekcie instalacji sanitarnej należy uwzględnić zapotrzebowanie na wodę na potrzeby personelu i na cele porządkowe. WYTYCZNE DOTYCZĄCE INSTALACJI CENTRALNEGO OGRZEWANIA W sezonie grzewczym instalacja powinna zapewniać temperatury podane w kartach wykończenia Grzejniki powinny być gładkie i łatwe do czyszczenia oraz powinny być instalowane tak aby możliwe było utrzymanie w czystości grzejnika, ściany i podłogi. WYTYCZNE DOTYCZĄCE INSTALACJI WENTYLACYJNYCH Wentylacja grawitacyjna i mechaniczna zgodnie z wymaganiami podanymi w kartach wykończenia 25

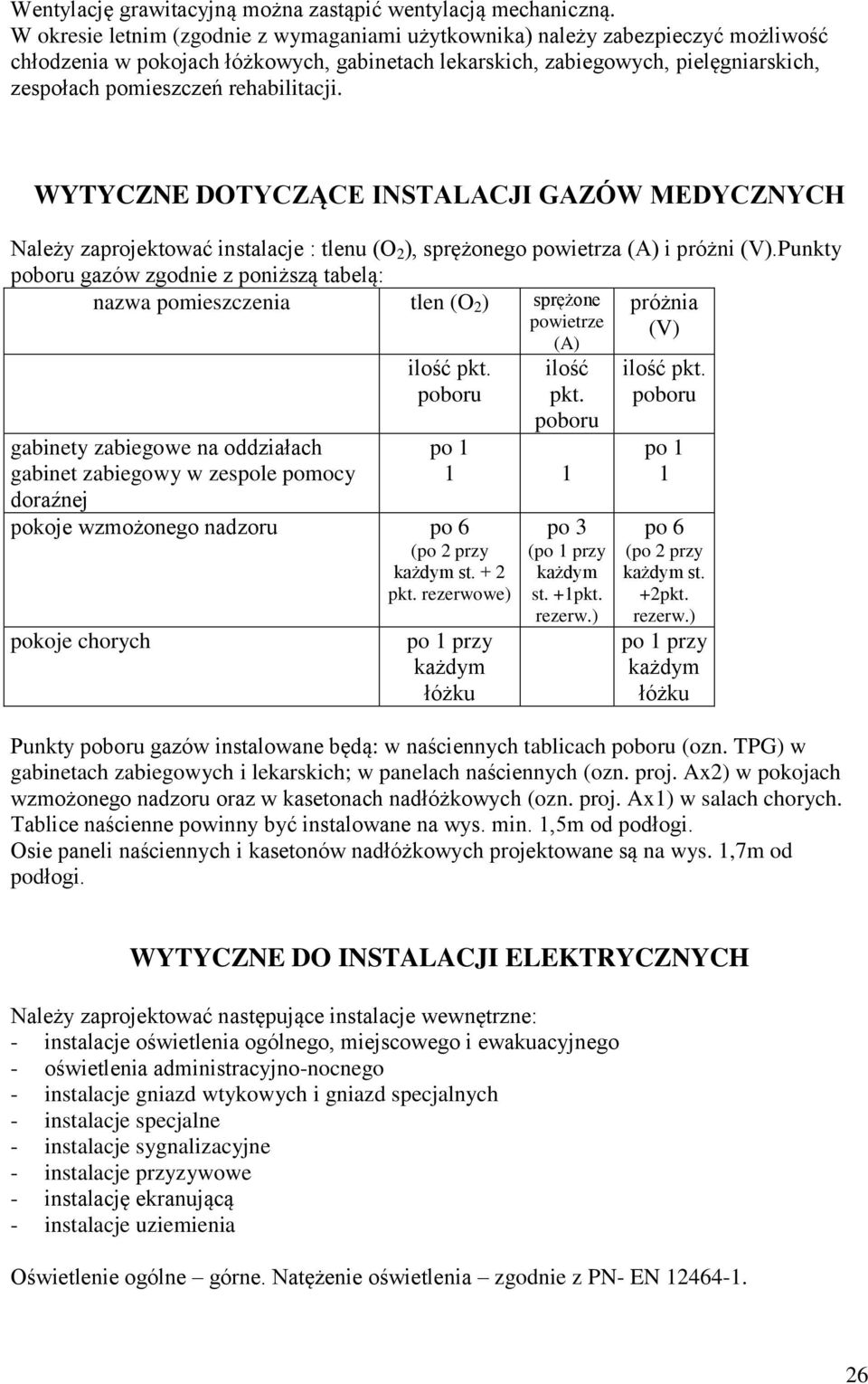

3 Wentylację grawitacyjną można zastąpić wentylacją mechaniczną. W okresie letnim (zgodnie z wymaganiami użytkownika) należy zabezpieczyć możliwość chłodzenia w pokojach łóżkowych, gabinetach lekarskich, zabiegowych, pielęgniarskich, zespołach pomieszczeń rehabilitacji. WYTYCZNE DOTYCZĄCE INSTALACJI GAZÓW MEDYCZNYCH Należy zaprojektować instalacje : tlenu (O 2 ), sprężonego powietrza (A) i próżni (V).Punkty gazów zgodnie z poniższą tabelą: nazwa pomieszczenia tlen (O 2 ) sprężone próżnia powietrze (V) (A) gabinety zabiegowe na oddziałach gabinet zabiegowy w zespole pomocy doraźnej ilość pkt. ilość pkt. po pokoje wzmożonego nadzoru po 6 (po 2 przy st. + 2 pkt. rezerwowe) pokoje chorych po 1 przy łóżku po 3 (po 1 przy st. +1pkt. rezerw.) ilość pkt. po 1 1 po 6 (po 2 przy st. +2pkt. rezerw.) po 1 przy łóżku Punkty gazów instalowane będą: w naściennych tablicach (ozn. TPG) w gabinetach zabiegowych i lekarskich; w panelach naściennych (ozn. proj. Ax2) w pokojach wzmożonego nadzoru oraz w kasetonach nadłóżkowych (ozn. proj. Ax1) w salach chorych. Tablice naścienne powinny być instalowane na wys. min. 1,5m od podłogi. Osie paneli naściennych i kasetonów nadłóżkowych projektowane są na wys. 1,7m od podłogi. WYTYCZNE DO INSTALACJI ELEKTRYCZNYCH Należy zaprojektować następujące instalacje wewnętrzne: - instalacje oświetlenia ogólnego, miejscowego i ewakuacyjnego - oświetlenia administracyjno-nocnego - instalacje gniazd wtykowych i gniazd specjalnych - instalacje specjalne - instalacje sygnalizacyjne - instalacje przyzywowe - instalację ekranującą - instalacje uziemienia Oświetlenie ogólne górne. Natężenie oświetlenia zgodnie z PN- EN

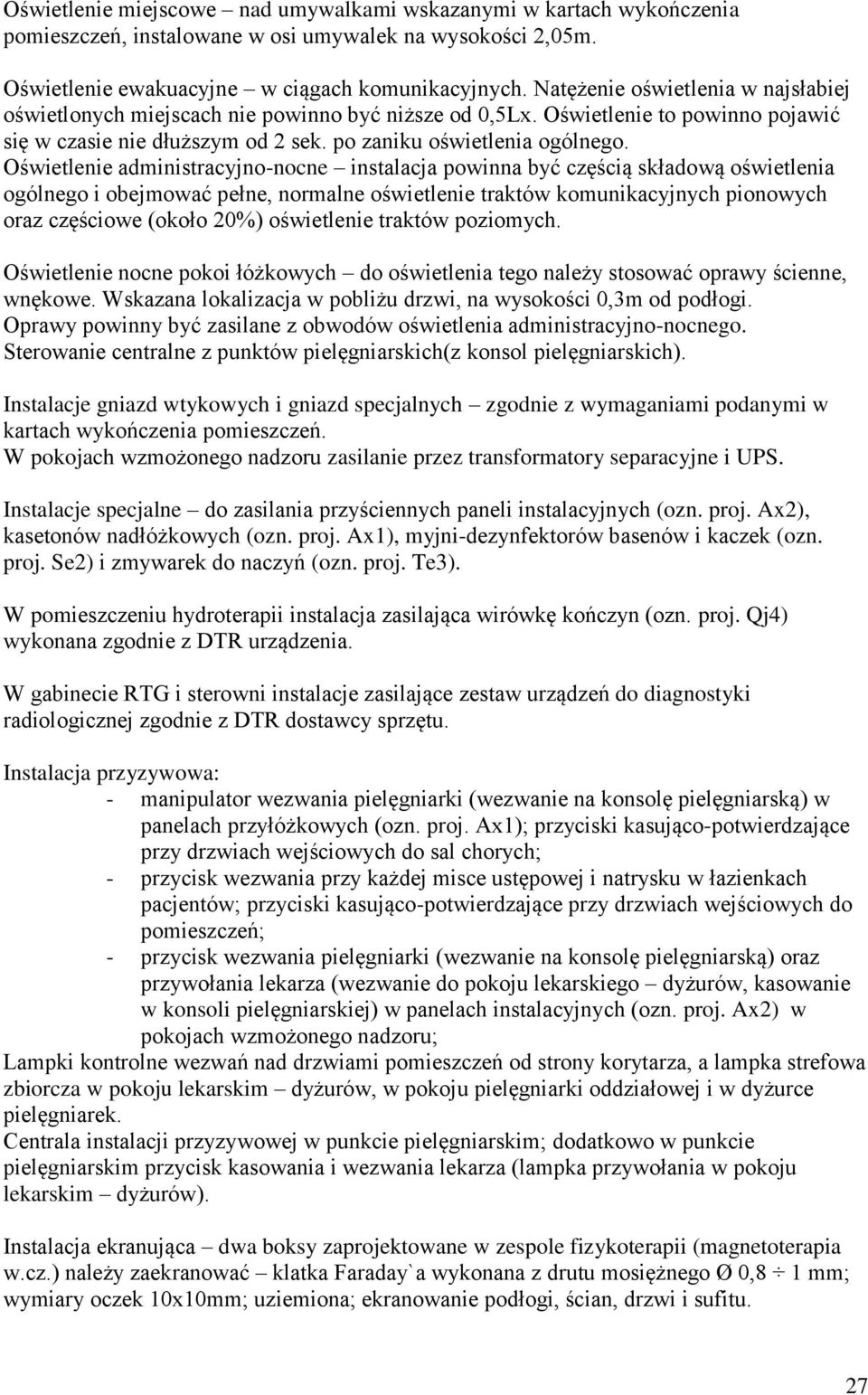

4 Oświetlenie miejscowe nad umywalkami wskazanymi w kartach wykończenia pomieszczeń, instalowane w osi umywalek na wysokości 2,05m. Oświetlenie ewakuacyjne w ciągach komunikacyjnych. Natężenie oświetlenia w najsłabiej oświetlonych miejscach nie powinno być niższe od 0,5Lx. Oświetlenie to powinno pojawić się w czasie nie dłuższym od 2 sek. po zaniku oświetlenia ogólnego. Oświetlenie administracyjno-nocne instalacja powinna być częścią składową oświetlenia ogólnego i obejmować pełne, normalne oświetlenie traktów komunikacyjnych pionowych oraz częściowe (około 20%) oświetlenie traktów poziomych. Oświetlenie nocne pokoi łóżkowych do oświetlenia tego należy stosować oprawy ścienne, wnękowe. Wskazana lokalizacja w pobliżu drzwi, na wysokości 0,3m od podłogi. Oprawy powinny być zasilane z obwodów oświetlenia administracyjno-nocnego. Sterowanie centralne z punktów pielęgniarskich(z konsol pielęgniarskich). Instalacje gniazd wtykowych i gniazd specjalnych zgodnie z wymaganiami podanymi w kartach wykończenia W pokojach wzmożonego nadzoru zasilanie przez transformatory separacyjne i UPS. Instalacje specjalne do zasilania przyściennych paneli instalacyjnych (ozn. proj. Ax2), kasetonów nadłóżkowych (ozn. proj. Ax1), myjni-dezynfektorów basenów i kaczek (ozn. proj. Se2) i zmywarek do naczyń (ozn. proj. Te3). W pomieszczeniu hydroterapii instalacja zasilająca wirówkę kończyn (ozn. proj. Qj4) wykonana zgodnie z DTR urządzenia. W gabinecie RTG i sterowni instalacje zasilające zestaw urządzeń do diagnostyki radiologicznej zgodnie z DTR dostawcy sprzętu. Instalacja przyzywowa: - manipulator wezwania pielęgniarki (wezwanie na konsolę pielęgniarską) w panelach przyłóżkowych (ozn. proj. Ax1); przyciski kasująco-potwierdzające przy drzwiach wejściowych do sal chorych; - przycisk wezwania przy każdej misce ustępowej i natrysku w łazienkach pacjentów; przyciski kasująco-potwierdzające przy drzwiach wejściowych do pomieszczeń; - przycisk wezwania pielęgniarki (wezwanie na konsolę pielęgniarską) oraz przywołania lekarza (wezwanie do pokoju lekarskiego dyżurów, kasowanie w konsoli pielęgniarskiej) w panelach instalacyjnych (ozn. proj. Ax2) w pokojach wzmożonego nadzoru; Lampki kontrolne wezwań nad drzwiami pomieszczeń od strony korytarza, a lampka strefowa zbiorcza w pokoju lekarskim dyżurów, w pokoju pielęgniarki oddziałowej i w dyżurce pielęgniarek. Centrala instalacji przyzywowej w punkcie pielęgniarskim; dodatkowo w punkcie pielęgniarskim przycisk kasowania i wezwania lekarza (lampka przywołania w pokoju lekarskim dyżurów). Instalacja ekranująca dwa boksy zaprojektowane w zespole fizykoterapii (magnetoterapia w.cz.) należy zaekranować klatka Faraday`a wykonana z drutu mosiężnego Ø 0,8 1 mm; wymiary oczek 10x10mm; uziemiona; ekranowanie podłogi, ścian, drzwi i sufitu. 27

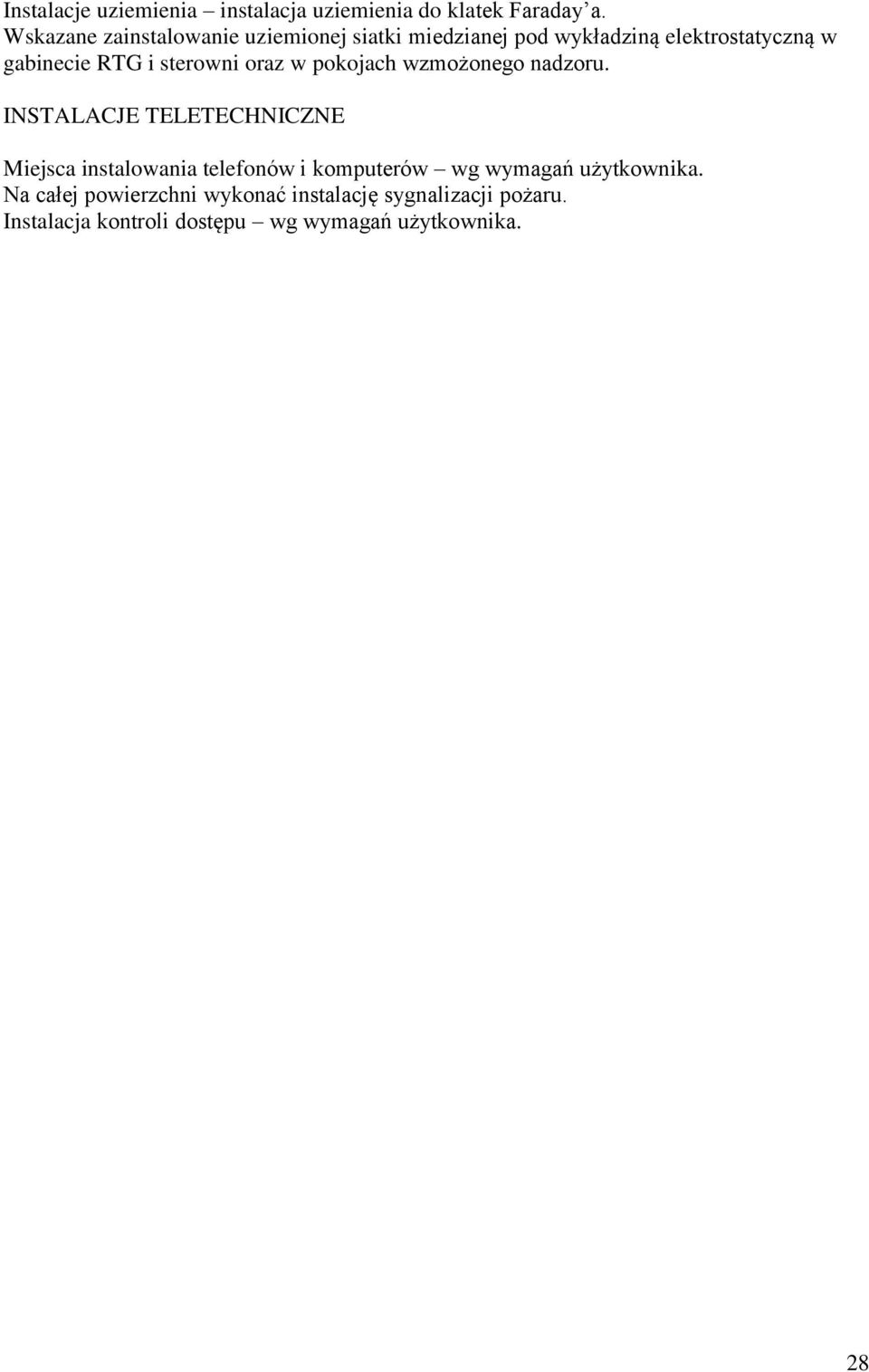

5 Instalacje uziemienia instalacja uziemienia do klatek Faraday a. Wskazane zainstalowanie uziemionej siatki miedzianej pod wykładziną elektrostatyczną w gabinecie RTG i sterowni oraz w pokojach wzmożonego nadzoru. INSTALACJE TELETECHNICZNE Miejsca instalowania telefonów i komputerów wg wymagań użytkownika. Na całej powierzchni wykonać instalację sygnalizacji pożaru. Instalacja kontroli dostępu wg wymagań użytkownika. 28
