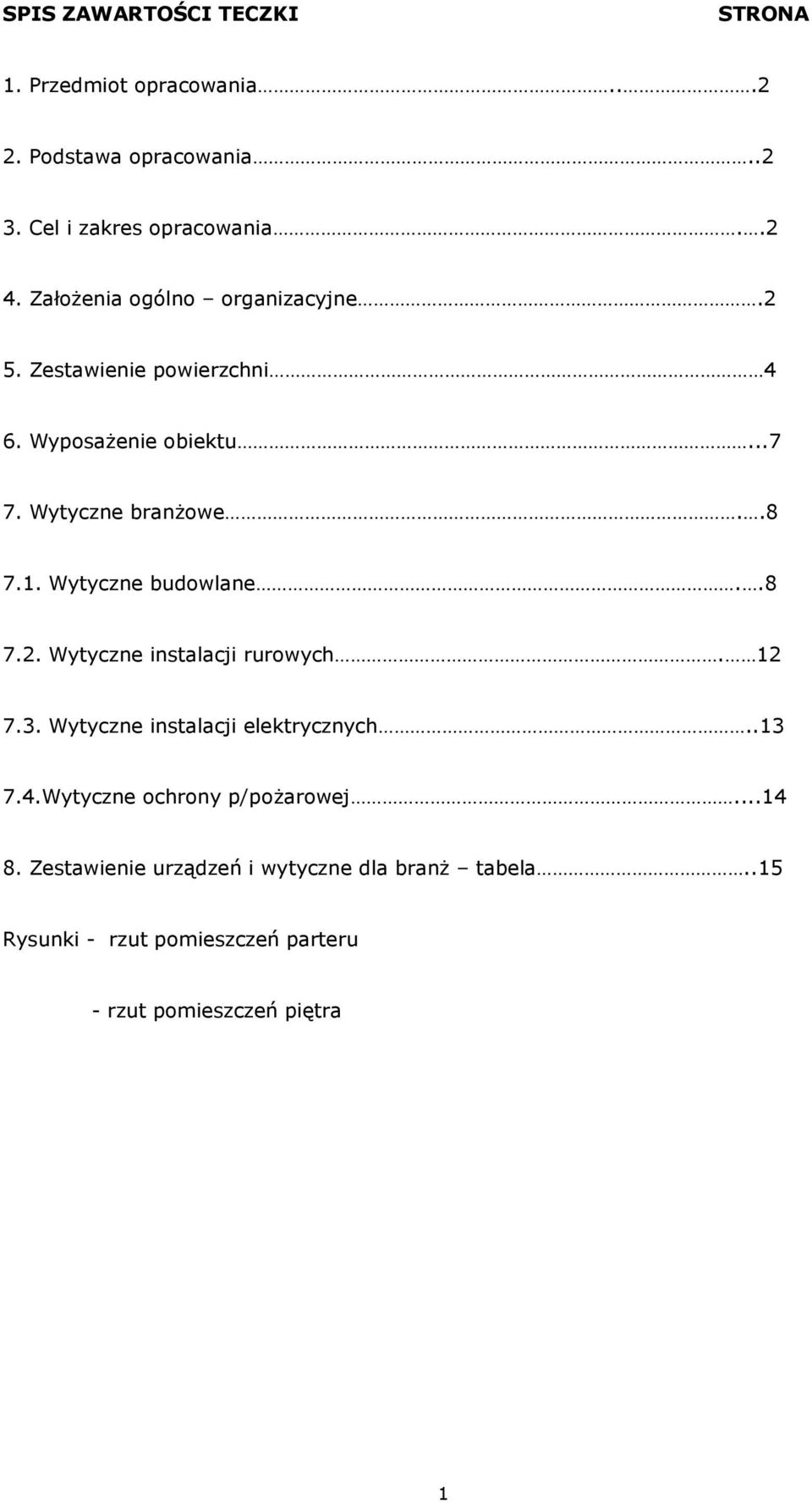

1 SPIS ZAWARTOŚCI TECZKI STRONA 1. Przedmiot opracowania Podstawa opracowania Cel i zakres opracowania Założenia ogólno organizacyjne.2 5. Zestawienie powierzchni 4 6. Wyposażenie obiektu Wytyczne branżowe Wytyczne budowlane Wytyczne instalacji rurowych Wytyczne instalacji elektrycznych Wytyczne ochrony p/pożarowej Zestawienie urządzeń i wytyczne dla branż tabela..15 Rysunki - rzut pomieszczeń parteru - rzut pomieszczeń piętra 1

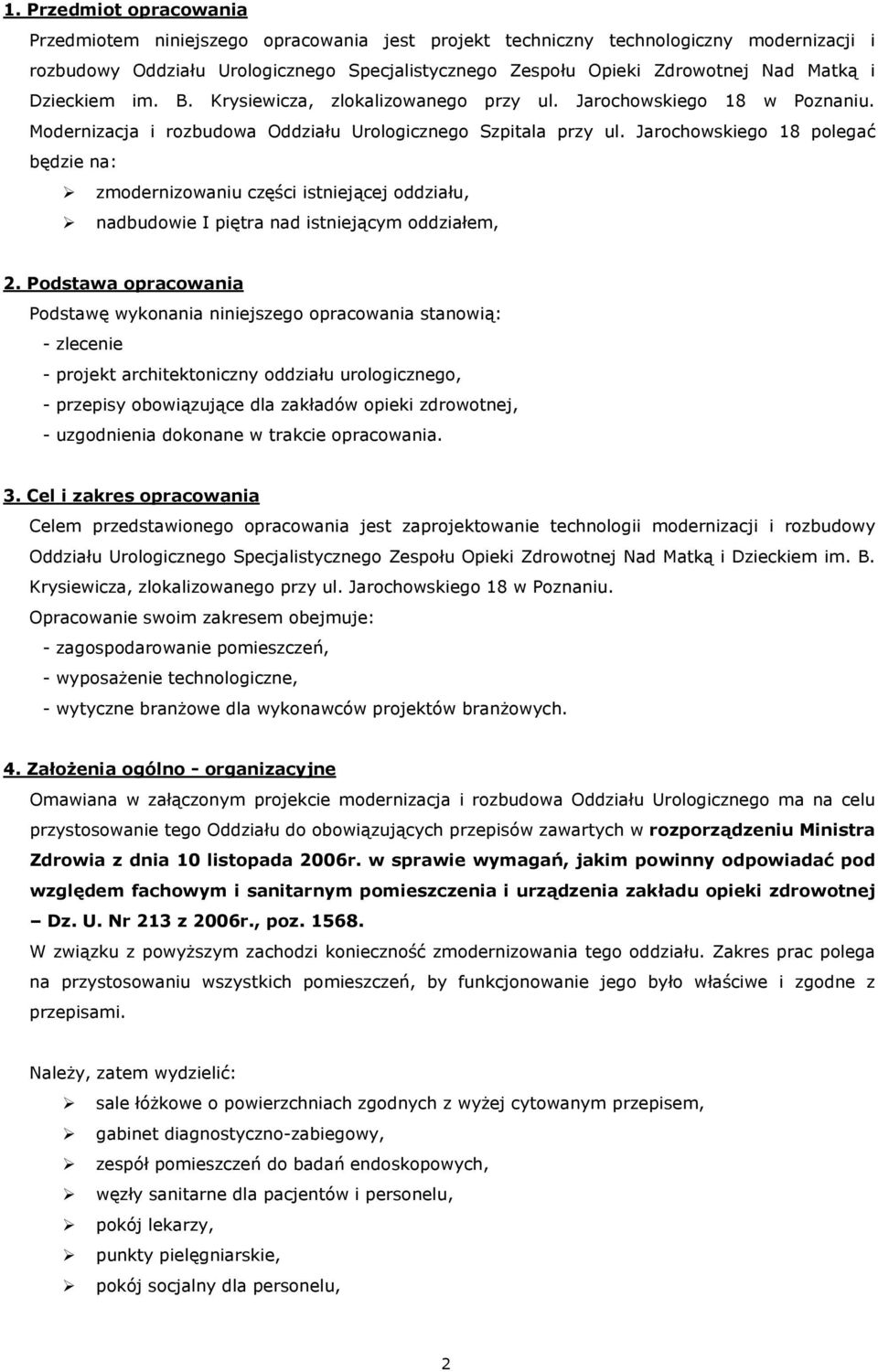

2 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt techniczny technologiczny modernizacji i rozbudowy Oddziału Urologicznego Specjalistycznego Zespołu Opieki Zdrowotnej Nad Matką i Dzieckiem im. B. Krysiewicza, zlokalizowanego przy ul. Jarochowskiego 18 w Poznaniu. Modernizacja i rozbudowa Oddziału Urologicznego Szpitala przy ul. Jarochowskiego 18 polegać będzie na: zmodernizowaniu części istniejącej oddziału, nadbudowie I piętra nad istniejącym oddziałem, 2. Podstawa opracowania Podstawę wykonania niniejszego opracowania stanowią: - zlecenie - projekt architektoniczny oddziału urologicznego, - przepisy obowiązujące dla zakładów opieki zdrowotnej, - uzgodnienia dokonane w trakcie opracowania. 3. Cel i zakres opracowania Celem przedstawionego opracowania jest zaprojektowanie technologii modernizacji i rozbudowy Oddziału Urologicznego Specjalistycznego Zespołu Opieki Zdrowotnej Nad Matką i Dzieckiem im. B. Krysiewicza, zlokalizowanego przy ul. Jarochowskiego 18 w Poznaniu. Opracowanie swoim zakresem obejmuje: - zagospodarowanie pomieszczeń, - wyposażenie technologiczne, - wytyczne branżowe dla wykonawców projektów branżowych. 4. Założenia ogólno - organizacyjne Omawiana w załączonym projekcie modernizacja i rozbudowa Oddziału Urologicznego ma na celu przystosowanie tego Oddziału do obowiązujących przepisów zawartych w rozporządzeniu Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Dz. U. Nr 213 z 2006r., poz W związku z powyższym zachodzi konieczność zmodernizowania tego oddziału. Zakres prac polega na przystosowaniu wszystkich pomieszczeń, by funkcjonowanie jego było właściwe i zgodne z przepisami. Należy, zatem wydzielić: sale łóżkowe o powierzchniach zgodnych z wyżej cytowanym przepisem, gabinet diagnostyczno-zabiegowy, zespół pomieszczeń do badań endoskopowych, węzły sanitarne dla pacjentów i personelu, pokój lekarzy, punkty pielęgniarskie, pokój socjalny dla personelu, 2

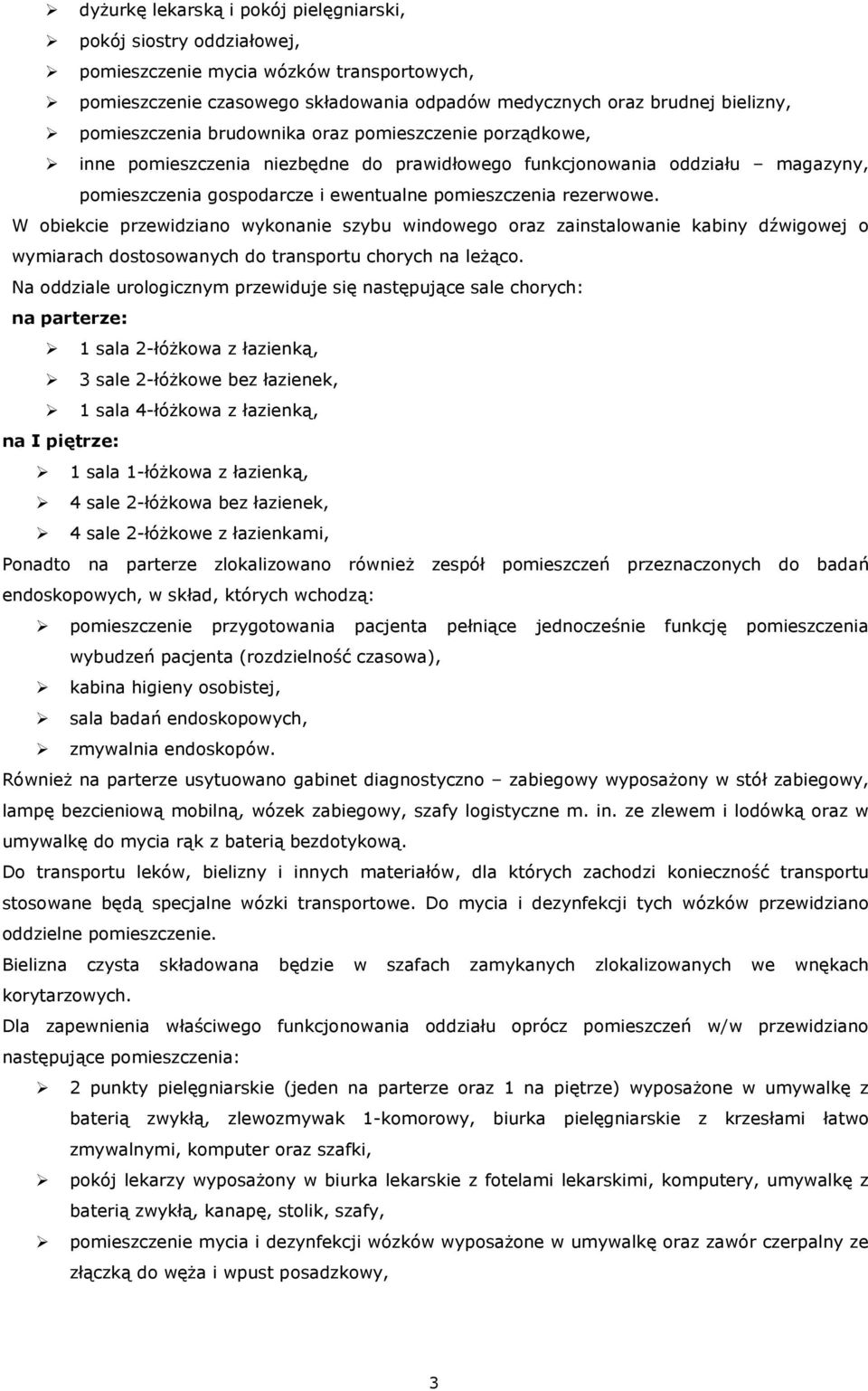

3 dyżurkę lekarską i pokój pielęgniarski, pokój siostry oddziałowej, pomieszczenie mycia wózków transportowych, pomieszczenie czasowego składowania odpadów medycznych oraz brudnej bielizny, pomieszczenia brudownika oraz pomieszczenie porządkowe, inne pomieszczenia niezbędne do prawidłowego funkcjonowania oddziału magazyny, pomieszczenia gospodarcze i ewentualne pomieszczenia rezerwowe. W obiekcie przewidziano wykonanie szybu windowego oraz zainstalowanie kabiny dźwigowej o wymiarach dostosowanych do transportu chorych na leżąco. Na oddziale urologicznym przewiduje się następujące sale chorych: na parterze: 1 sala 2-łóżkowa z łazienką, 3 sale 2-łóżkowe bez łazienek, 1 sala 4-łóżkowa z łazienką, na I piętrze: 1 sala 1-łóżkowa z łazienką, 4 sale 2-łóżkowa bez łazienek, 4 sale 2-łóżkowe z łazienkami, Ponadto na parterze zlokalizowano również zespół pomieszczeń przeznaczonych do badań endoskopowych, w skład, których wchodzą: pomieszczenie przygotowania pacjenta pełniące jednocześnie funkcję pomieszczenia wybudzeń pacjenta (rozdzielność czasowa), kabina higieny osobistej, sala badań endoskopowych, zmywalnia endoskopów. Również na parterze usytuowano gabinet diagnostyczno zabiegowy wyposażony w stół zabiegowy, lampę bezcieniową mobilną, wózek zabiegowy, szafy logistyczne m. in. ze zlewem i lodówką oraz w umywalkę do mycia rąk z baterią bezdotykową. Do transportu leków, bielizny i innych materiałów, dla których zachodzi konieczność transportu stosowane będą specjalne wózki transportowe. Do mycia i dezynfekcji tych wózków przewidziano oddzielne pomieszczenie. Bielizna czysta składowana będzie w szafach zamykanych zlokalizowanych we wnękach korytarzowych. Dla zapewnienia właściwego funkcjonowania oddziału oprócz pomieszczeń w/w przewidziano następujące pomieszczenia: 2 punkty pielęgniarskie (jeden na parterze oraz 1 na piętrze) wyposażone w umywalkę z baterią zwykłą, zlewozmywak 1-komorowy, biurka pielęgniarskie z krzesłami łatwo zmywalnymi, komputer oraz szafki, pokój lekarzy wyposażony w biurka lekarskie z fotelami lekarskimi, komputery, umywalkę z baterią zwykłą, kanapę, stolik, szafy, pomieszczenie mycia i dezynfekcji wózków wyposażone w umywalkę oraz zawór czerpalny ze złączką do węża i wpust posadzkowy, 3

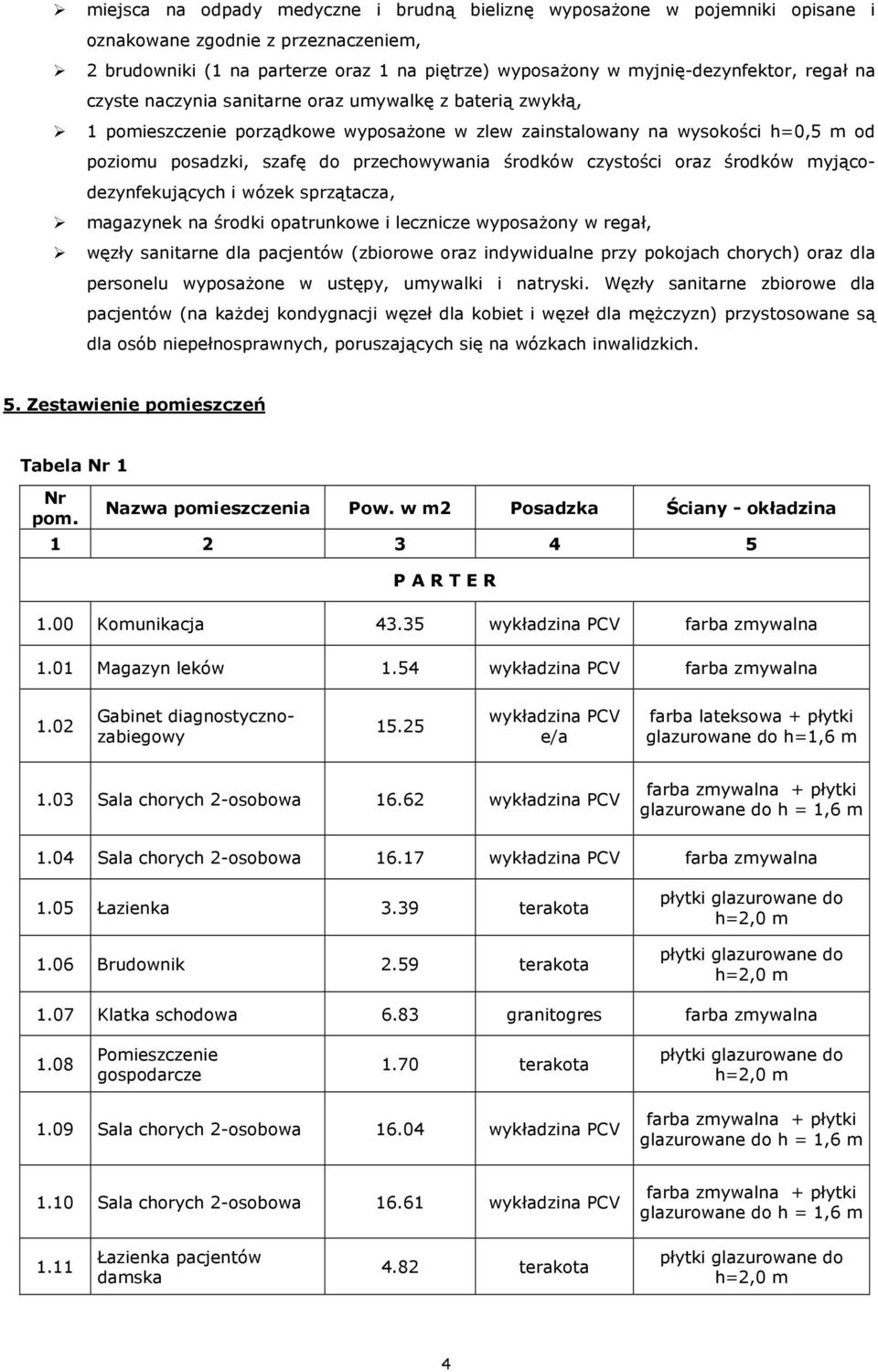

4 miejsca na odpady medyczne i brudną bieliznę wyposażone w pojemniki opisane i oznakowane zgodnie z przeznaczeniem, 2 brudowniki (1 na parterze oraz 1 na piętrze) wyposażony w myjnię-dezynfektor, regał na czyste naczynia sanitarne oraz umywalkę z baterią zwykłą, 1 pomieszczenie porządkowe wyposażone w zlew zainstalowany na wysokości h=0,5 m od poziomu posadzki, szafę do przechowywania środków czystości oraz środków myjącodezynfekujących i wózek sprzątacza, magazynek na środki opatrunkowe i lecznicze wyposażony w regał, węzły sanitarne dla pacjentów (zbiorowe oraz indywidualne przy pokojach chorych) oraz dla personelu wyposażone w ustępy, umywalki i natryski. Węzły sanitarne zbiorowe dla pacjentów (na każdej kondygnacji węzeł dla kobiet i węzeł dla mężczyzn) przystosowane są dla osób niepełnosprawnych, poruszających się na wózkach inwalidzkich. 5. Zestawienie pomieszczeń Tabela Nr 1 Nr pom. Nazwa pomieszczenia Pow. w m2 Posadzka Ściany - okładzina P A R T E R 1.00 Komunikacja wykładzina PCV farba zmywalna 1.01 Magazyn leków 1.54 wykładzina PCV farba zmywalna 1.02 Gabinet diagnostycznozabiegowy wykładzina PCV e/a farba lateksowa + płytki glazurowane do h=1,6 m 1.03 Sala chorych 2-osobowa wykładzina PCV 1.04 Sala chorych 2-osobowa wykładzina PCV farba zmywalna 1.05 Łazienka 3.39 terakota 1.06 Brudownik 2.59 terakota 1.07 Klatka schodowa 6.83 granitogres farba zmywalna 1.08 Pomieszczenie gospodarcze 1.70 terakota 1.09 Sala chorych 2-osobowa wykładzina PCV 1.10 Sala chorych 2-osobowa wykładzina PCV 1.11 Łazienka pacjentów damska 4.82 terakota 4

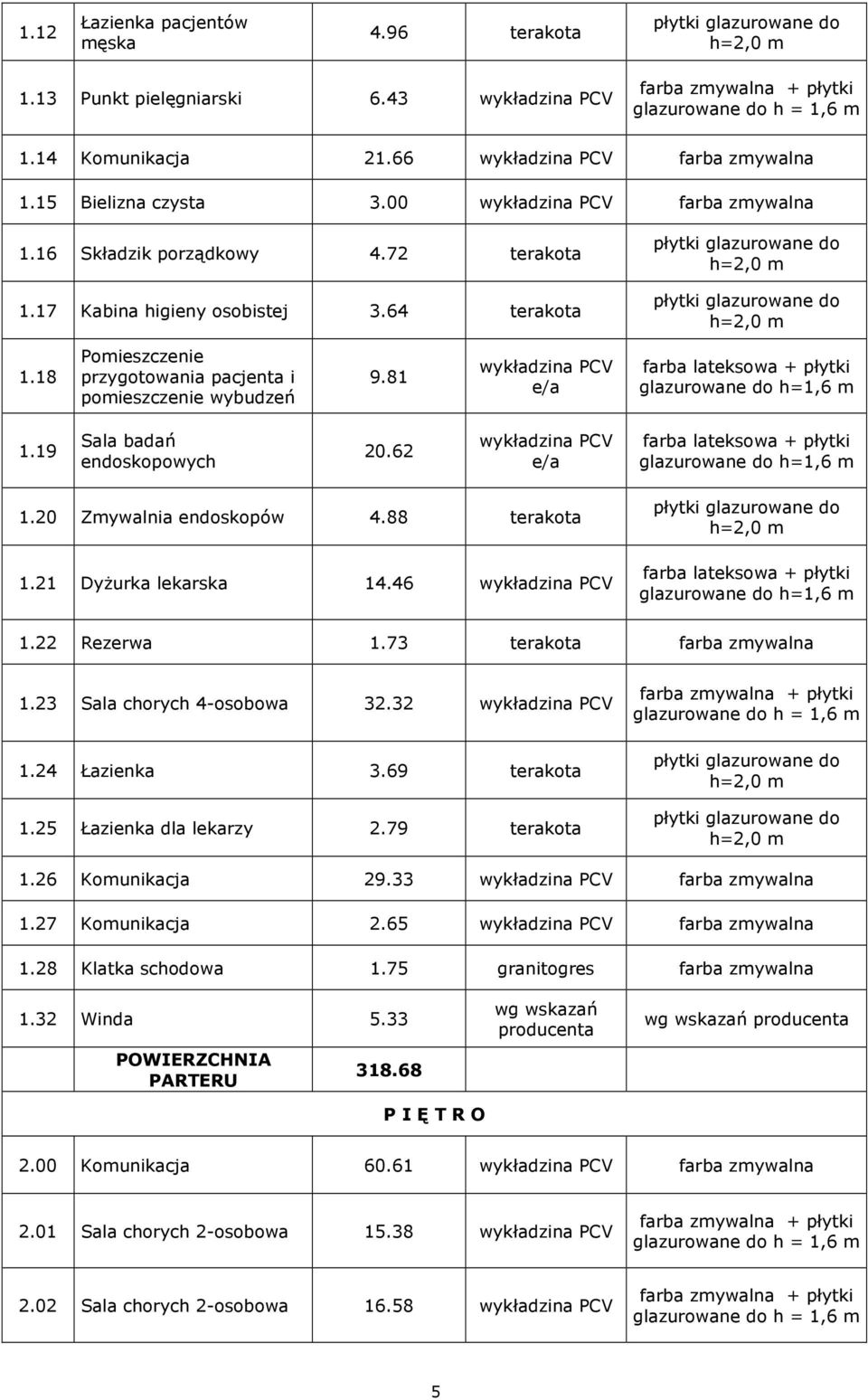

5 1.12 Łazienka pacjentów męska 4.96 terakota 1.13 Punkt pielęgniarski 6.43 wykładzina PCV 1.14 Komunikacja wykładzina PCV farba zmywalna 1.15 Bielizna czysta 3.00 wykładzina PCV farba zmywalna 1.16 Składzik porządkowy 4.72 terakota 1.17 Kabina higieny osobistej 3.64 terakota 1.18 Pomieszczenie przygotowania pacjenta i pomieszczenie wybudzeń 9.81 wykładzina PCV e/a farba lateksowa + płytki glazurowane do h=1,6 m 1.19 Sala badań endoskopowych wykładzina PCV e/a farba lateksowa + płytki glazurowane do h=1,6 m 1.20 Zmywalnia endoskopów 4.88 terakota 1.21 Dyżurka lekarska wykładzina PCV farba lateksowa + płytki glazurowane do h=1,6 m 1.22 Rezerwa 1.73 terakota farba zmywalna 1.23 Sala chorych 4-osobowa wykładzina PCV 1.24 Łazienka 3.69 terakota 1.25 Łazienka dla lekarzy 2.79 terakota 1.26 Komunikacja wykładzina PCV farba zmywalna 1.27 Komunikacja 2.65 wykładzina PCV farba zmywalna 1.28 Klatka schodowa 1.75 granitogres farba zmywalna 1.32 Winda 5.33 POWIERZCHNIA PARTERU P I Ę T R O wg wskazań producenta wg wskazań producenta 2.00 Komunikacja wykładzina PCV farba zmywalna 2.01 Sala chorych 2-osobowa wykładzina PCV 2.02 Sala chorych 2-osobowa wykładzina PCV 5

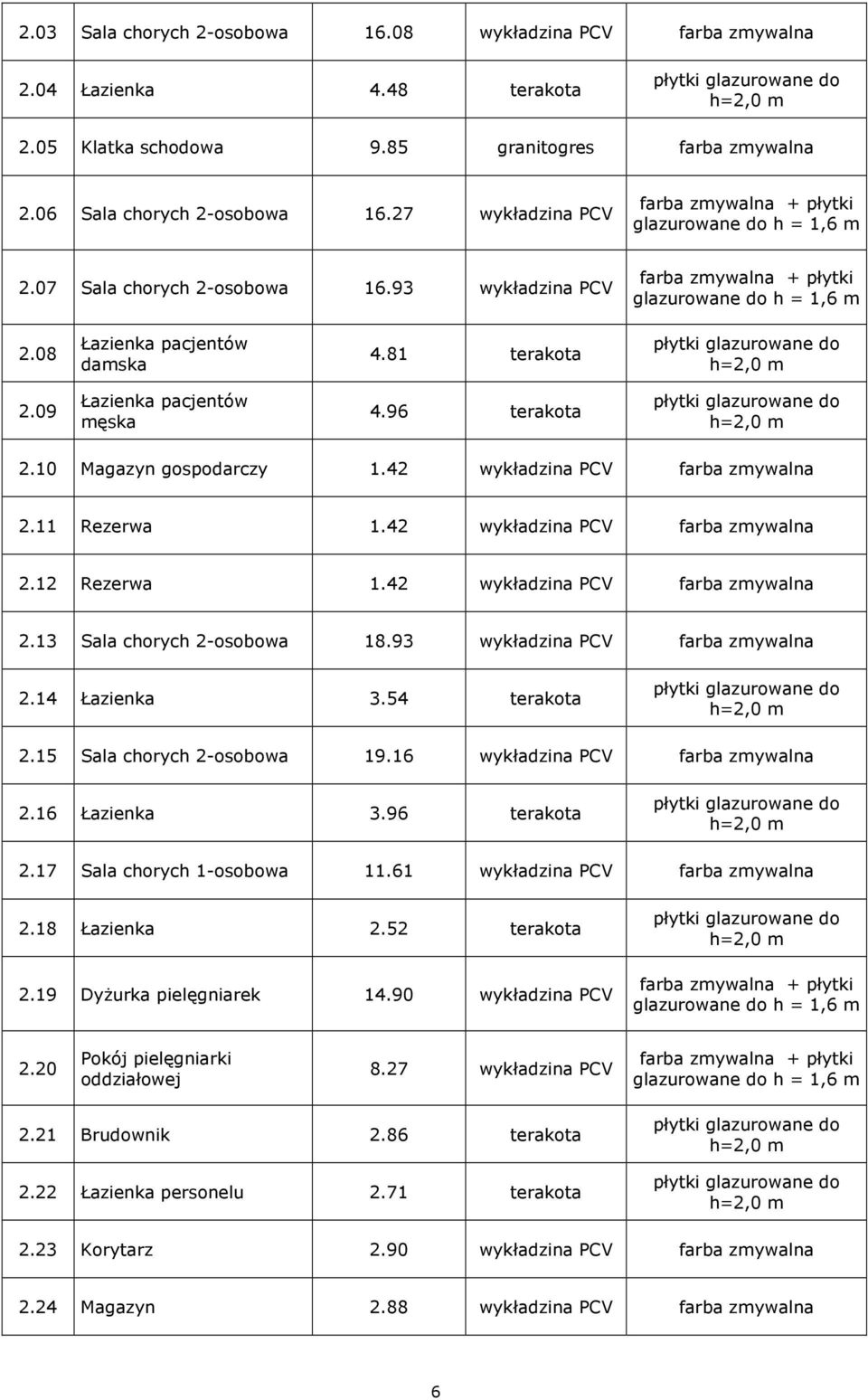

6 2.03 Sala chorych 2-osobowa wykładzina PCV farba zmywalna 2.04 Łazienka 4.48 terakota 2.05 Klatka schodowa 9.85 granitogres farba zmywalna 2.06 Sala chorych 2-osobowa wykładzina PCV 2.07 Sala chorych 2-osobowa wykładzina PCV 2.08 Łazienka pacjentów damska 4.81 terakota 2.09 Łazienka pacjentów męska 4.96 terakota 2.10 Magazyn gospodarczy 1.42 wykładzina PCV farba zmywalna 2.11 Rezerwa 1.42 wykładzina PCV farba zmywalna 2.12 Rezerwa 1.42 wykładzina PCV farba zmywalna 2.13 Sala chorych 2-osobowa wykładzina PCV farba zmywalna 2.14 Łazienka 3.54 terakota 2.15 Sala chorych 2-osobowa wykładzina PCV farba zmywalna 2.16 Łazienka 3.96 terakota 2.17 Sala chorych 1-osobowa wykładzina PCV farba zmywalna 2.18 Łazienka 2.52 terakota 2.19 Dyżurka pielęgniarek wykładzina PCV 2.20 Pokój pielęgniarki oddziałowej 8.27 wykładzina PCV 2.21 Brudownik 2.86 terakota 2.22 Łazienka personelu 2.71 terakota 2.23 Korytarz 2.90 wykładzina PCV farba zmywalna 2.24 Magazyn 2.88 wykładzina PCV farba zmywalna 6

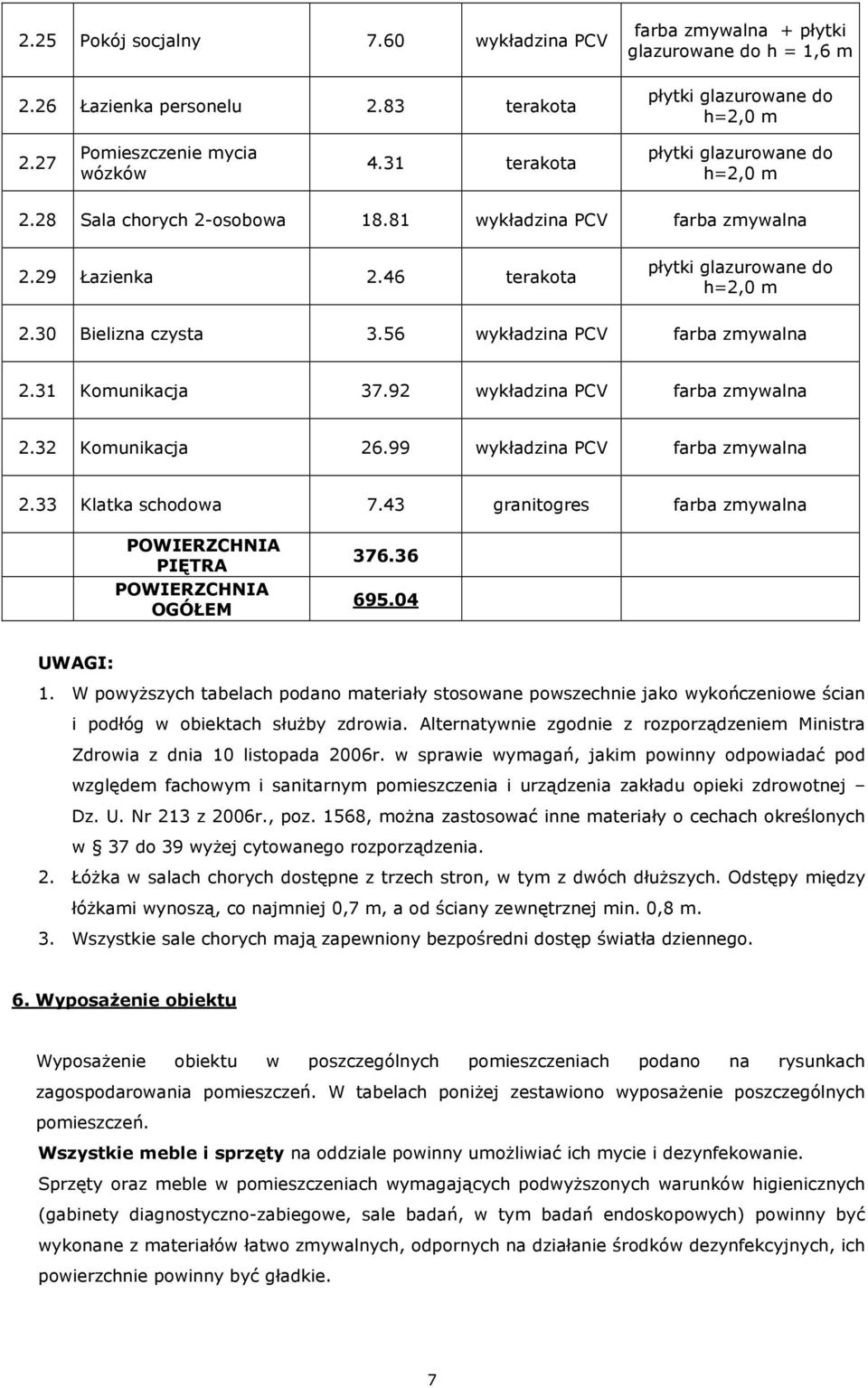

7 2.25 Pokój socjalny 7.60 wykładzina PCV 2.26 Łazienka personelu 2.83 terakota 2.27 Pomieszczenie mycia wózków 4.31 terakota 2.28 Sala chorych 2-osobowa wykładzina PCV farba zmywalna 2.29 Łazienka 2.46 terakota 2.30 Bielizna czysta 3.56 wykładzina PCV farba zmywalna 2.31 Komunikacja wykładzina PCV farba zmywalna 2.32 Komunikacja wykładzina PCV farba zmywalna 2.33 Klatka schodowa 7.43 granitogres farba zmywalna POWIERZCHNIA PIĘTRA POWIERZCHNIA OGÓŁEM UWAGI: 1. W powyższych tabelach podano materiały stosowane powszechnie jako wykończeniowe ścian i podłóg w obiektach służby zdrowia. Alternatywnie zgodnie z rozporządzeniem Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Dz. U. Nr 213 z 2006r., poz. 1568, można zastosować inne materiały o cechach określonych w 37 do 39 wyżej cytowanego rozporządzenia. 2. Łóżka w salach chorych dostępne z trzech stron, w tym z dwóch dłuższych. Odstępy między łóżkami wynoszą, co najmniej 0,7 m, a od ściany zewnętrznej min. 0,8 m. 3. Wszystkie sale chorych mają zapewniony bezpośredni dostęp światła dziennego. 6. Wyposażenie obiektu Wyposażenie obiektu w poszczególnych pomieszczeniach podano na rysunkach zagospodarowania pomieszczeń. W tabelach poniżej zestawiono wyposażenie poszczególnych pomieszczeń. Wszystkie meble i sprzęty na oddziale powinny umożliwiać ich mycie i dezynfekowanie. Sprzęty oraz meble w pomieszczeniach wymagających podwyższonych warunków higienicznych (gabinety diagnostyczno-zabiegowe, sale badań, w tym badań endoskopowych) powinny być wykonane z materiałów łatwo zmywalnych, odpornych na działanie środków dezynfekcyjnych, ich powierzchnie powinny być gładkie. 7

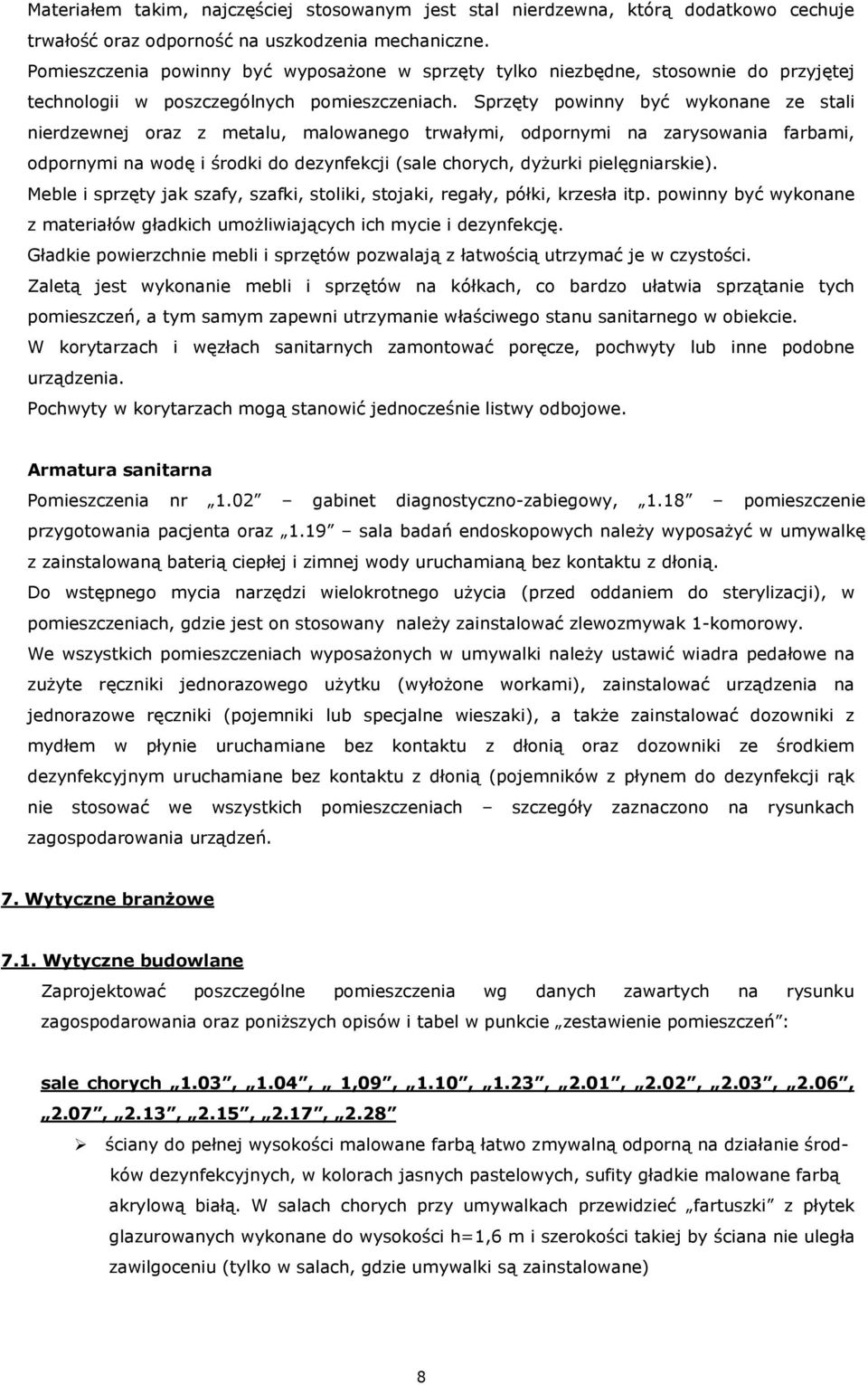

8 Materiałem takim, najczęściej stosowanym jest stal nierdzewna, którą dodatkowo cechuje trwałość oraz odporność na uszkodzenia mechaniczne. Pomieszczenia powinny być wyposażone w sprzęty tylko niezbędne, stosownie do przyjętej technologii w poszczególnych pomieszczeniach. Sprzęty powinny być wykonane ze stali nierdzewnej oraz z metalu, malowanego trwałymi, odpornymi na zarysowania farbami, odpornymi na wodę i środki do dezynfekcji (sale chorych, dyżurki pielęgniarskie). Meble i sprzęty jak szafy, szafki, stoliki, stojaki, regały, półki, krzesła itp. powinny być wykonane z materiałów gładkich umożliwiających ich mycie i dezynfekcję. Gładkie powierzchnie mebli i sprzętów pozwalają z łatwością utrzymać je w czystości. Zaletą jest wykonanie mebli i sprzętów na kółkach, co bardzo ułatwia sprzątanie tych pomieszczeń, a tym samym zapewni utrzymanie właściwego stanu sanitarnego w obiekcie. W korytarzach i węzłach sanitarnych zamontować poręcze, pochwyty lub inne podobne urządzenia. Pochwyty w korytarzach mogą stanowić jednocześnie listwy odbojowe. Armatura sanitarna Pomieszczenia nr 1.02 gabinet diagnostyczno-zabiegowy, 1.18 pomieszczenie przygotowania pacjenta oraz 1.19 sala badań endoskopowych należy wyposażyć w umywalkę z zainstalowaną baterią ciepłej i zimnej wody uruchamianą bez kontaktu z dłonią. Do wstępnego mycia narzędzi wielokrotnego użycia (przed oddaniem do sterylizacji), w pomieszczeniach, gdzie jest on stosowany należy zainstalować zlewozmywak 1-komorowy. We wszystkich pomieszczeniach wyposażonych w umywalki należy ustawić wiadra pedałowe na zużyte ręczniki jednorazowego użytku (wyłożone workami), zainstalować urządzenia na jednorazowe ręczniki (pojemniki lub specjalne wieszaki), a także zainstalować dozowniki z mydłem w płynie uruchamiane bez kontaktu z dłonią oraz dozowniki ze środkiem dezynfekcyjnym uruchamiane bez kontaktu z dłonią (pojemników z płynem do dezynfekcji rąk nie stosować we wszystkich pomieszczeniach szczegóły zaznaczono na rysunkach zagospodarowania urządzeń. 7. Wytyczne branżowe 7.1. Wytyczne budowlane Zaprojektować poszczególne pomieszczenia wg danych zawartych na rysunku zagospodarowania oraz poniższych opisów i tabel w punkcie zestawienie pomieszczeń : sale chorych 1.03, 1.04, 1,09, 1.10, 1.23, 2.01, 2.02, 2.03, 2.06, 2.07, 2.13, 2.15, 2.17, 2.28 ściany do pełnej wysokości malowane farbą łatwo zmywalną odporną na działanie środków dezynfekcyjnych, w kolorach jasnych pastelowych, sufity gładkie malowane farbą akrylową białą. W salach chorych przy umywalkach przewidzieć fartuszki z płytek glazurowanych wykonane do wysokości h=1,6 m i szerokości takiej by ściana nie uległa zawilgoceniu (tylko w salach, gdzie umywalki są zainstalowane) 8

9 podłogi pokryte wykładziną z tworzywa odpornego na działanie środków myjących i dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzić w futrynach nierozprzestrzeniających ognia. Winny być one gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczeń wg oddzielnego opracowania, temperatura w pomieszczeniach C, oświetlenie wg PN-EN : lx, gabinet diagnostyczno zabiegowy 1.02, pomieszczenie przygotowania pacjenta 1.18 i sala badań endoskopowych 1.19 ściany do pełnej wysokości malowane farbą łatwo zmywalną (może być lateksowa) odporną na działanie środków myjących i dezynfekcyjnych, w kolorach jasnych pastelowych, sufity gładkie malowane farbą akrylową białą. Przy umywalkach i zlewozmywakach przewidzieć fartuszki z płytek glazurowanych wykonane do wysokości h=1,6 m i szerokości takiej by ściana nie uległa zawilgoceniu, podłoga pokryta wykładziną typu PCV elektroantystatyczną odporną na działanie środków myjących i dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzić w futrynach nierozprzestrzeniających ognia. Winny być one gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczenia wg oddzielnego opracowania, temperatura w pomieszczeniach C, oświetlenie wg PN-EN : lx, dyżurki pielęgniarskie 1.13, 2.19, dyżurka lekarska 1.21, pokój pielęgniarki oddziałowej 2.20 ściany do pełnej wysokości malowane farbą łatwo zmywalną (może być lateksowa) odporną na działanie środków myjących i dezynfekcyjnych, w kolorach jasnych pastelowych, sufity gładkie malowane farbą akrylową białą. W pokoju siostry oddziałowej ściany malowane farbą zmywalną do pełnej wysokości, sufit malowany jak wyżej. Przy umywalkach i zlewozmywakach przewidzieć fartuszki z płytek glazurowanych wykonane do wysokości h=1,6 m i szerokości takiej by ściana nie uległa zawilgoceniu, podłoga pokryta wykładziną typu PCV odporną na działanie środków myjących i dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzić w futrynach nierozprzestrzeniających ognia. Winny być one gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczenia wg oddzielnego opracowania, temperatura w pomieszczeniach C, oświetlenie wg PN-EN : lx, 9

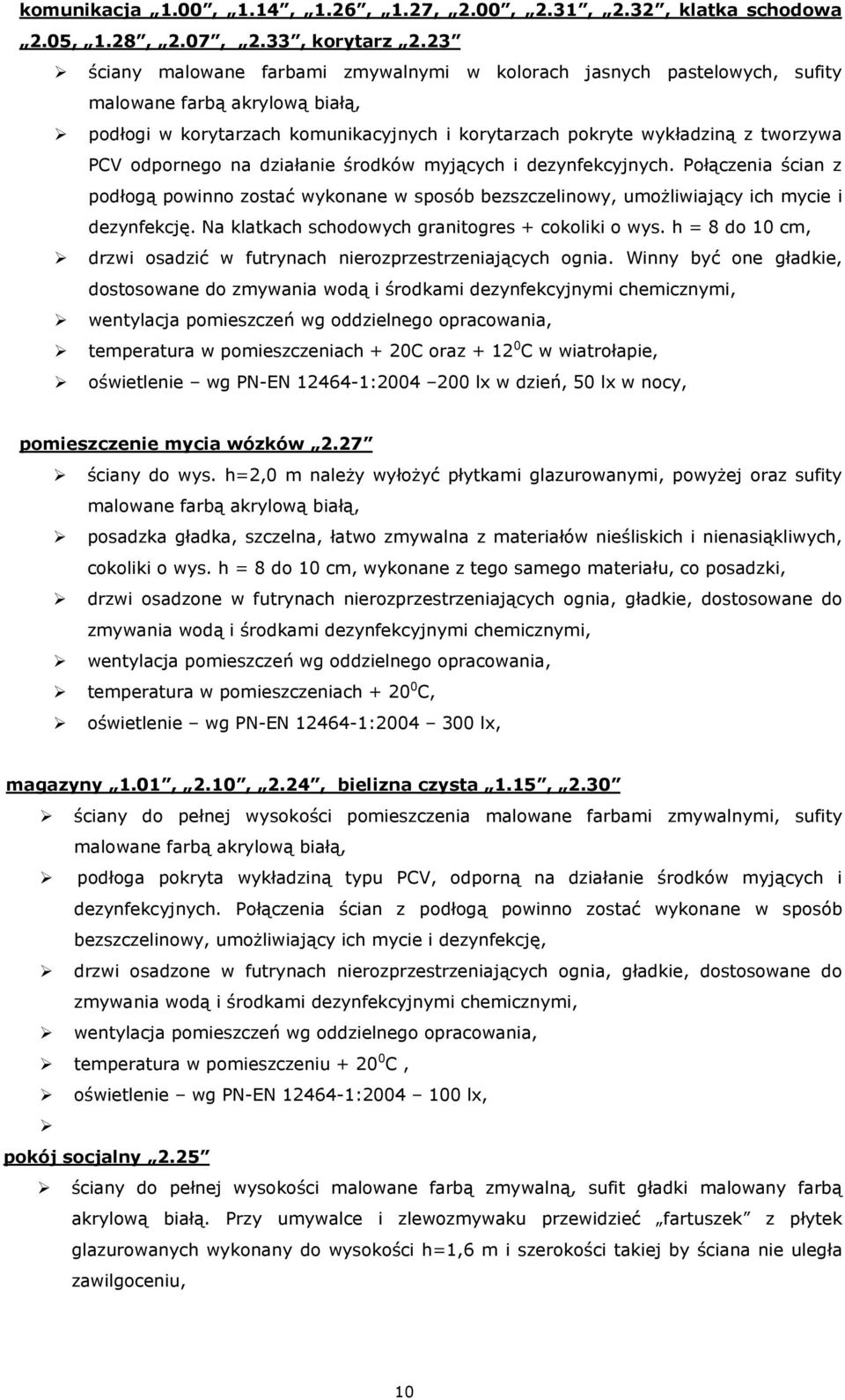

10 komunikacja 1.00, 1.14, 1.26, 1.27, 2.00, 2.31, 2.32, klatka schodowa 2.05, 1.28, 2.07, 2.33, korytarz 2.23 ściany malowane farbami zmywalnymi w kolorach jasnych pastelowych, sufity malowane farbą akrylową białą, podłogi w korytarzach komunikacyjnych i korytarzach pokryte wykładziną z tworzywa PCV odpornego na działanie środków myjących i dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję. Na klatkach schodowych granitogres + cokoliki o wys. h = 8 do 10 cm, drzwi osadzić w futrynach nierozprzestrzeniających ognia. Winny być one gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczeń wg oddzielnego opracowania, temperatura w pomieszczeniach + 20C oraz C w wiatrołapie, oświetlenie wg PN-EN : lx w dzień, 50 lx w nocy, pomieszczenie mycia wózków 2.27 ściany do wys. należy wyłożyć płytkami glazurowanymi, powyżej oraz sufity malowane farbą akrylową białą, posadzka gładka, szczelna, łatwo zmywalna z materiałów nieśliskich i nienasiąkliwych, cokoliki o wys. h = 8 do 10 cm, wykonane z tego samego materiału, co posadzki, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczeń wg oddzielnego opracowania, temperatura w pomieszczeniach C, oświetlenie wg PN-EN : lx, magazyny 1.01, 2.10, 2.24, bielizna czysta 1.15, 2.30 ściany do pełnej wysokości pomieszczenia malowane farbami zmywalnymi, sufity malowane farbą akrylową białą, podłoga pokryta wykładziną typu PCV, odporną na działanie środków myjących i dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja pomieszczeń wg oddzielnego opracowania, temperatura w pomieszczeniu C, oświetlenie wg PN-EN : lx, pokój socjalny 2.25 ściany do pełnej wysokości malowane farbą zmywalną, sufit gładki malowany farbą akrylową białą. Przy umywalce i zlewozmywaku przewidzieć fartuszek z płytek glazurowanych wykonany do wysokości h=1,6 m i szerokości takiej by ściana nie uległa zawilgoceniu, 10

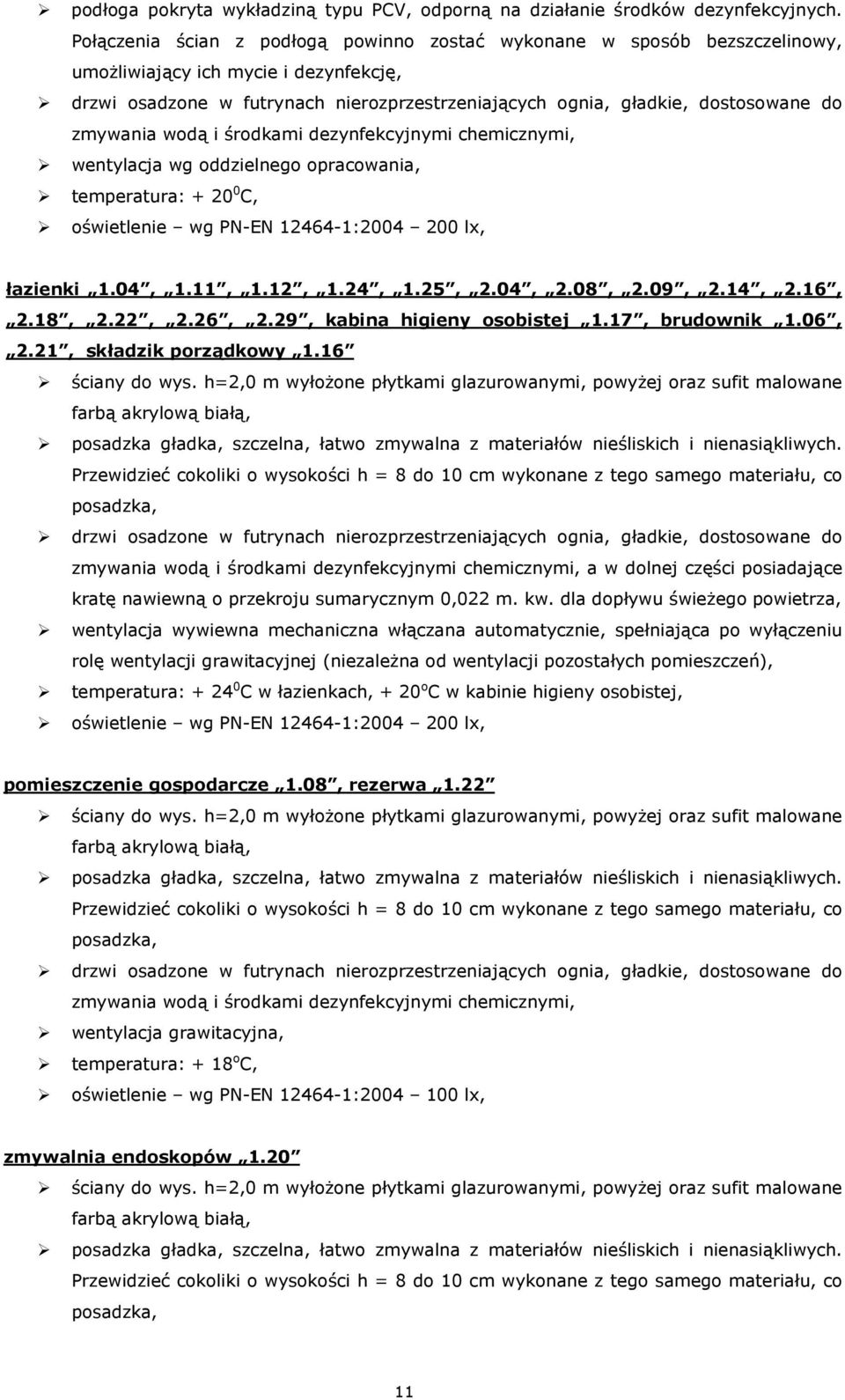

11 podłoga pokryta wykładziną typu PCV, odporną na działanie środków dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja wg oddzielnego opracowania, temperatura: C, oświetlenie wg PN-EN : lx, łazienki 1.04, 1.11, 1.12, 1.24, 1.25, 2.04, 2.08, 2.09, 2.14, 2.16, 2.18, 2.22, 2.26, 2.29, kabina higieny osobistej 1.17, brudownik 1.06, 2.21, składzik porządkowy 1.16 ściany do wys. wyłożone płytkami glazurowanymi, powyżej oraz sufit malowane farbą akrylową białą, posadzka gładka, szczelna, łatwo zmywalna z materiałów nieśliskich i nienasiąkliwych. Przewidzieć cokoliki o wysokości h = 8 do 10 cm wykonane z tego samego materiału, co posadzka, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, a w dolnej części posiadające kratę nawiewną o przekroju sumarycznym 0,022 m. kw. dla dopływu świeżego powietrza, wentylacja wywiewna mechaniczna włączana automatycznie, spełniająca po wyłączeniu rolę wentylacji grawitacyjnej (niezależna od wentylacji pozostałych pomieszczeń), temperatura: C w łazienkach, + 20 o C w kabinie higieny osobistej, oświetlenie wg PN-EN : lx, pomieszczenie gospodarcze 1.08, rezerwa 1.22 ściany do wys. wyłożone płytkami glazurowanymi, powyżej oraz sufit malowane farbą akrylową białą, posadzka gładka, szczelna, łatwo zmywalna z materiałów nieśliskich i nienasiąkliwych. Przewidzieć cokoliki o wysokości h = 8 do 10 cm wykonane z tego samego materiału, co posadzka, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja grawitacyjna, temperatura: + 18 o C, oświetlenie wg PN-EN : lx, zmywalnia endoskopów 1.20 ściany do wys. wyłożone płytkami glazurowanymi, powyżej oraz sufit malowane farbą akrylową białą, posadzka gładka, szczelna, łatwo zmywalna z materiałów nieśliskich i nienasiąkliwych. Przewidzieć cokoliki o wysokości h = 8 do 10 cm wykonane z tego samego materiału, co posadzka, 11

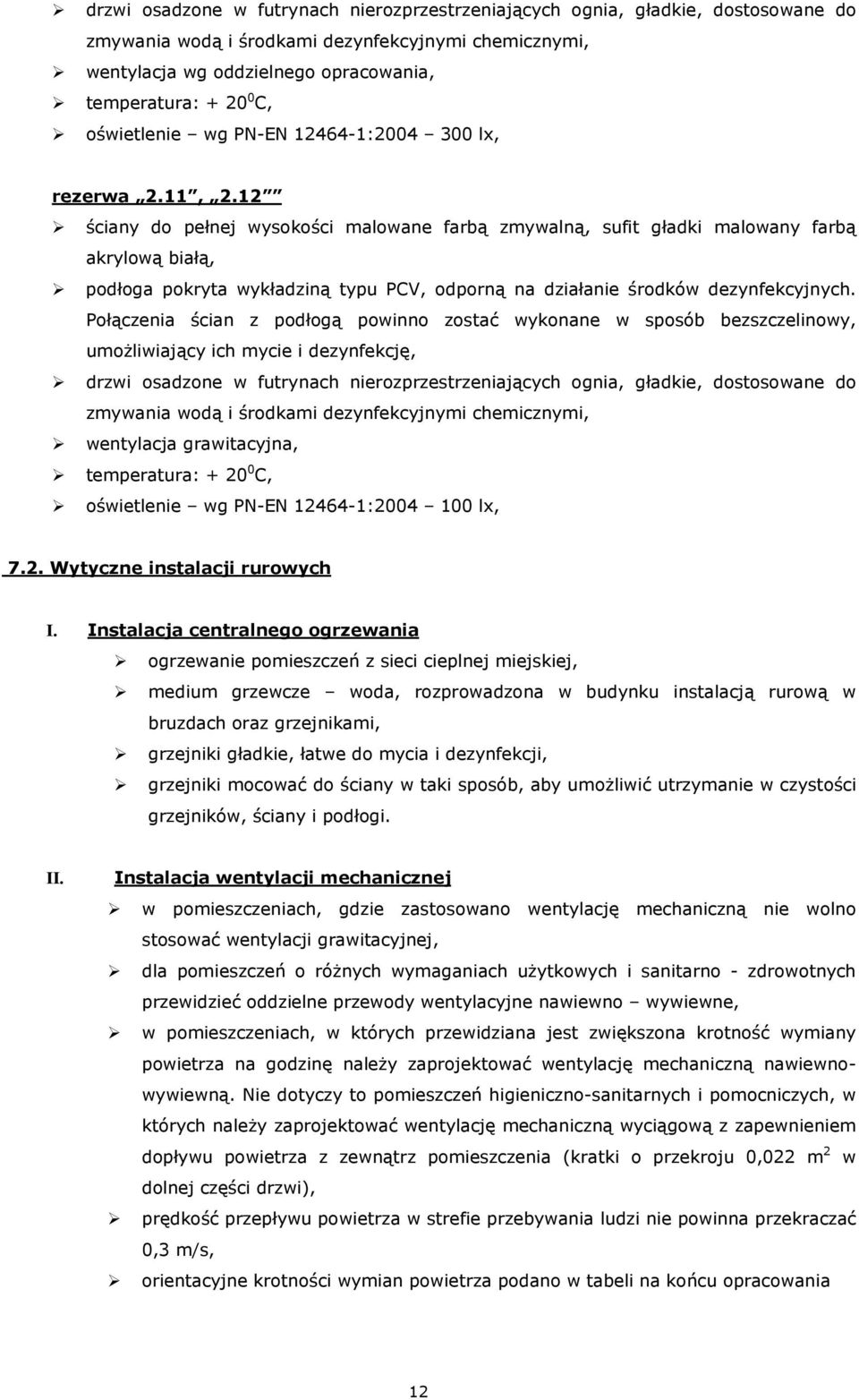

12 drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja wg oddzielnego opracowania, temperatura: C, oświetlenie wg PN-EN : lx, rezerwa 2.11, 2.12 ściany do pełnej wysokości malowane farbą zmywalną, sufit gładki malowany farbą akrylową białą, podłoga pokryta wykładziną typu PCV, odporną na działanie środków dezynfekcyjnych. Połączenia ścian z podłogą powinno zostać wykonane w sposób bezszczelinowy, umożliwiający ich mycie i dezynfekcję, drzwi osadzone w futrynach nierozprzestrzeniających ognia, gładkie, dostosowane do zmywania wodą i środkami dezynfekcyjnymi chemicznymi, wentylacja grawitacyjna, temperatura: C, oświetlenie wg PN-EN : lx, 7.2. Wytyczne instalacji rurowych I. Instalacja centralnego ogrzewania ogrzewanie pomieszczeń z sieci cieplnej miejskiej, medium grzewcze woda, rozprowadzona w budynku instalacją rurową w bruzdach oraz grzejnikami, grzejniki gładkie, łatwe do mycia i dezynfekcji, grzejniki mocować do ściany w taki sposób, aby umożliwić utrzymanie w czystości grzejników, ściany i podłogi. II. Instalacja wentylacji mechanicznej w pomieszczeniach, gdzie zastosowano wentylację mechaniczną nie wolno stosować wentylacji grawitacyjnej, dla pomieszczeń o różnych wymaganiach użytkowych i sanitarno - zdrowotnych przewidzieć oddzielne przewody wentylacyjne nawiewno wywiewne, w pomieszczeniach, w których przewidziana jest zwiększona krotność wymiany powietrza na godzinę należy zaprojektować wentylację mechaniczną nawiewnowywiewną. Nie dotyczy to pomieszczeń higieniczno-sanitarnych i pomocniczych, w których należy zaprojektować wentylację mechaniczną wyciągową z zapewnieniem dopływu powietrza z zewnątrz pomieszczenia (kratki o przekroju 0,022 m 2 w dolnej części drzwi), prędkość przepływu powietrza w strefie przebywania ludzi nie powinna przekraczać 0,3 m/s, orientacyjne krotności wymian powietrza podano w tabeli na końcu opracowania 12

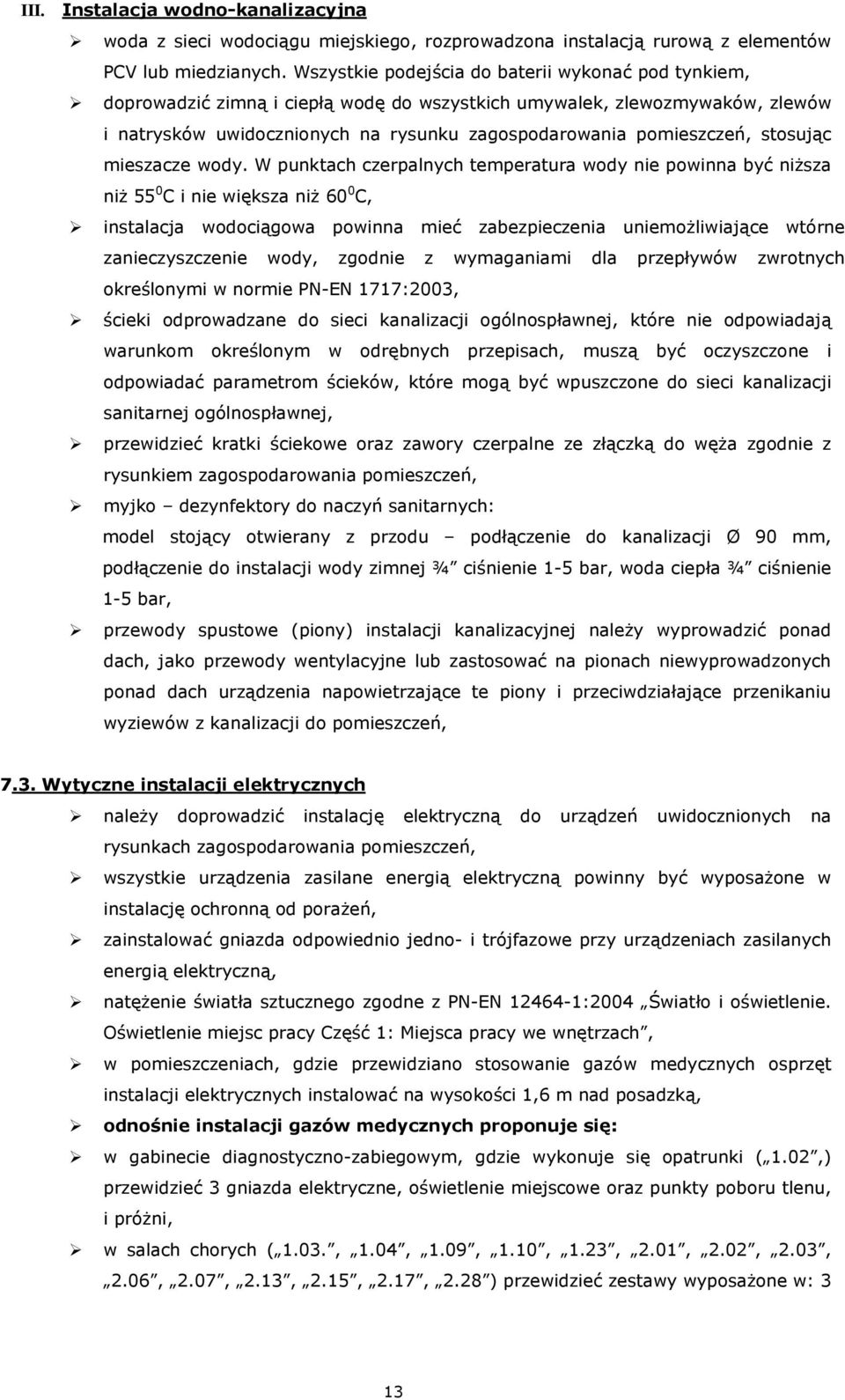

13 III. Instalacja wodno-kanalizacyjna woda z sieci wodociągu miejskiego, rozprowadzona instalacją rurową z elementów PCV lub miedzianych. Wszystkie podejścia do baterii wykonać pod tynkiem, doprowadzić zimną i ciepłą wodę do wszystkich umywalek, zlewozmywaków, zlewów i natrysków uwidocznionych na rysunku zagospodarowania pomieszczeń, stosując mieszacze wody. W punktach czerpalnych temperatura wody nie powinna być niższa niż 55 0 C i nie większa niż 60 0 C, instalacja wodociągowa powinna mieć zabezpieczenia uniemożliwiające wtórne zanieczyszczenie wody, zgodnie z wymaganiami dla przepływów zwrotnych określonymi w normie PN-EN 1717:2003, ścieki odprowadzane do sieci kanalizacji ogólnospławnej, które nie odpowiadają warunkom określonym w odrębnych przepisach, muszą być oczyszczone i odpowiadać parametrom ścieków, które mogą być wpuszczone do sieci kanalizacji sanitarnej ogólnospławnej, przewidzieć kratki ściekowe oraz zawory czerpalne ze złączką do węża zgodnie z rysunkiem zagospodarowania pomieszczeń, myjko dezynfektory do naczyń sanitarnych: model stojący otwierany z przodu podłączenie do kanalizacji Ø 90 mm, podłączenie do instalacji wody zimnej ¾ ciśnienie 1-5 bar, woda ciepła ¾ ciśnienie 1-5 bar, przewody spustowe (piony) instalacji kanalizacyjnej należy wyprowadzić ponad dach, jako przewody wentylacyjne lub zastosować na pionach niewyprowadzonych ponad dach urządzenia napowietrzające te piony i przeciwdziałające przenikaniu wyziewów z kanalizacji do pomieszczeń, 7.3. Wytyczne instalacji elektrycznych należy doprowadzić instalację elektryczną do urządzeń uwidocznionych na rysunkach zagospodarowania pomieszczeń, wszystkie urządzenia zasilane energią elektryczną powinny być wyposażone w instalację ochronną od porażeń, zainstalować gniazda odpowiednio jedno- i trójfazowe przy urządzeniach zasilanych energią elektryczną, natężenie światła sztucznego zgodne z PN-EN :2004 Światło i oświetlenie. Oświetlenie miejsc pracy Część 1: Miejsca pracy we wnętrzach, w pomieszczeniach, gdzie przewidziano stosowanie gazów medycznych osprzęt instalacji elektrycznych instalować na wysokości 1,6 m nad posadzką, odnośnie instalacji gazów medycznych proponuje się: w gabinecie diagnostyczno-zabiegowym, gdzie wykonuje się opatrunki ( 1.02,) przewidzieć 3 gniazda elektryczne, oświetlenie miejscowe oraz punkty poboru tlenu, i próżni, w salach chorych ( 1.03., 1.04, 1.09, 1.10, 1.23, 2.01, 2.02, 2.03, 2.06, 2.07, 2.13, 2.15, 2.17, 2.28 ) przewidzieć zestawy wyposażone w: 3 13

14 gniazda elektryczne, instalację przyzywową, oświetlenie ogólne, miejscowe i nocne oraz punkty poboru tlenu i próżni, w pomieszczeniu nr 1.18 przygotowanie pacjenta do badań endoskopowych przewidzieć zestaw wyposażony w 3 gniazda elektryczne punkty poboru tlenu i próżni, przewidzieć instalację telefoniczną i radiofoniczną, zaprojektować główny wyłącznik prądu, 7.4. Wytyczne ochrony p/pożarowej obiekt należy wyposażyć w podręczny sprzęt gaśniczy (gaśnice, koce) zgodnie z obowiązującymi przepisami, a miejsca ich umieszczenia oznaczyć piktogramami, wyznaczyć i oznakować zgodnie z przepisami drogi ewakuacyjne, opracować instrukcję bezpieczeństwa p/pożarowego oraz umieścić ją w miejscach widocznych, opracować instrukcję postępowania na wypadek pożaru lub alarmu, dojazd dla straży pożarnej drogą o utwardzonej nawierzchni, zaopatrzenie w wodę do zewnętrznego gaszenia pożaru zapewnić z hydrantu DN 80 (10 dm 3 /s) nadziemnego lub podziemnego usytuowanego w odległości od 5 do 75 m od chronionego obiektu, Uwaga: 1. Przygotować na odbiór opinię kominiarską oraz protokół badania skuteczności wentylacji mechanicznej nawiewno-wywiewnej oraz jej ewentualnej regulacji. 2. Wszystkie zmiany projektowe należy uzgodnić z projektantem 14
