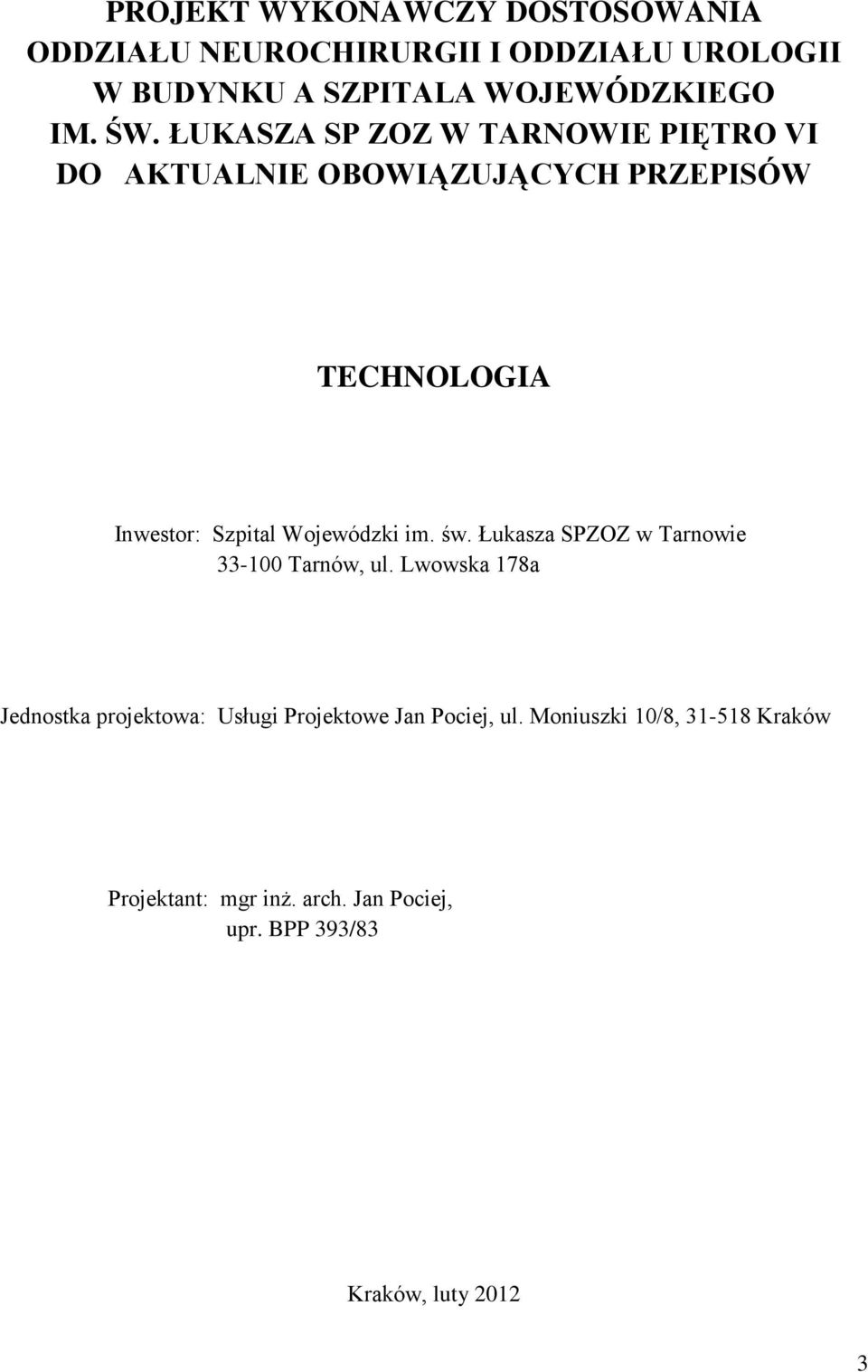

1 PROJEKT WYKONAWCZY DOSTOSOWANIA ODDZIAŁU NEUROCHIRURGII I ODDZIAŁU UROLOGII W BUDYNKU A SZPITALA WOJEWÓDZKIEGO IM. ŚW. ŁUKASZA SP ZOZ W TARNOWIE PIĘTRO VI DO AKTUALNIE OBOWIĄZUJĄCYCH PRZEPISÓW TECHNOLOGIA Inwestor: Szpital Wojewódzki im. św. Łukasza SPZOZ w Tarnowie Tarnów, ul. Lwowska 178a Jednostka projektowa: Usługi Projektowe Jan Pociej, ul. Moniuszki 10/8, Kraków Projektant: mgr inż. arch. Jan Pociej, upr. BPP 393/83 Kraków, luty

2 Spis zawartości: 1. Strony tytułowe...str Projekt technologii - opis techniczny rysunki Wykaz załączników: Oświadczenie projektanta o zgodności dokumentacji z obowiązującymi przepisami znajduje się na karcie nr 10 projektu budowlanego. Wykaz uzgodnień: 1. Uzgodnienia projektu w zakresie bhp, ppoż i higieniczno-sanitarnych (SANEPID) znajdują się na rys. nr 1 projektu budowlanego technologii. Podstawowe dane techniczne: Podstawowe dane techniczne: - pow. użytkowa pomieszczeń projektowanych do przebudowy ,90 m2 - kubatura pomieszczeń adaptowanych ,93 m3 - pow. zabudowy budynku A = 93,42x16, ,85 m2 - kubatura budynku A ,00 m3 - wysokość attyki budynku A - 27,97 m 4

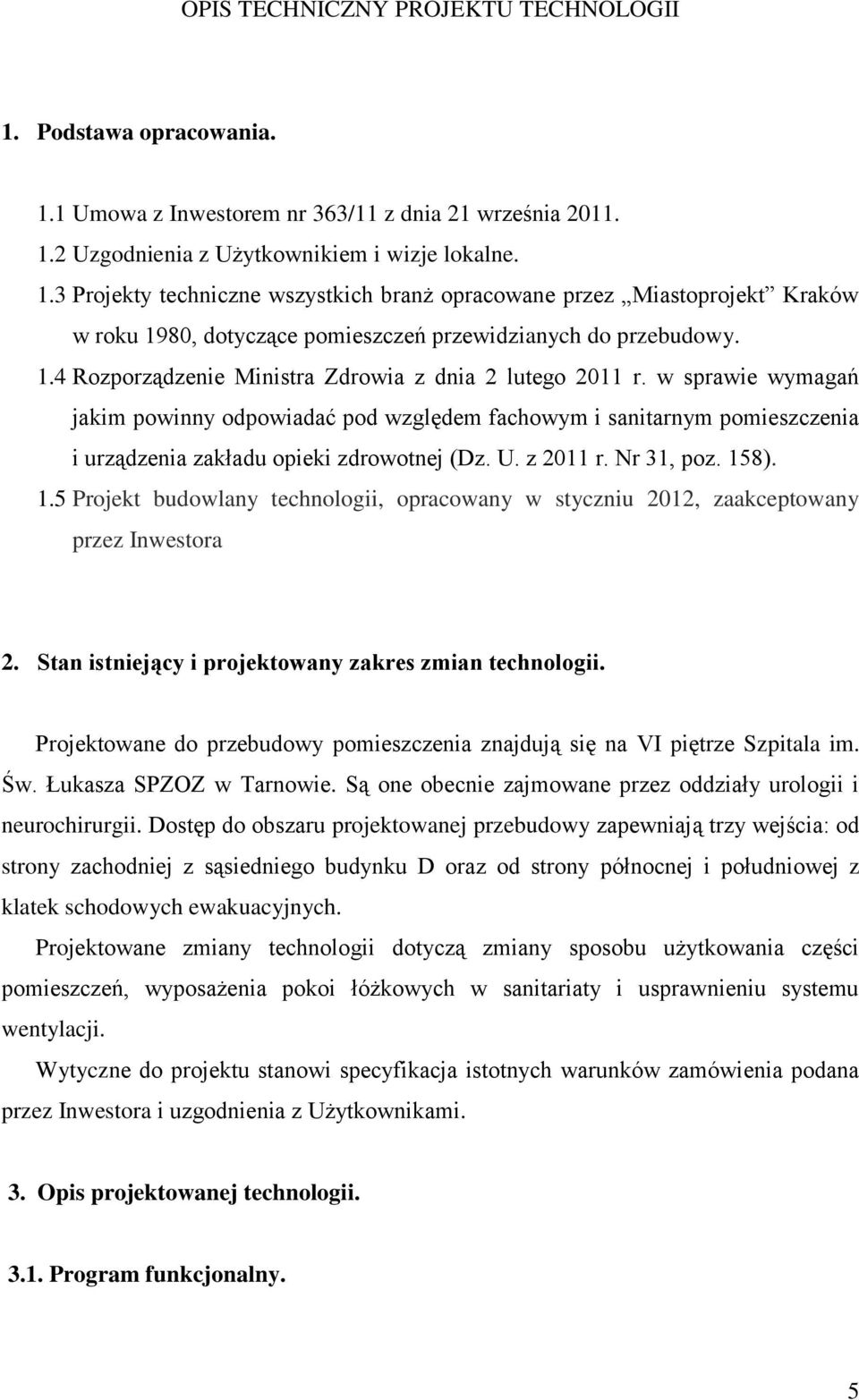

3 OPIS TECHNICZNY PROJEKTU TECHNOLOGII 1. Podstawa opracowania. 1.1 Umowa z Inwestorem nr 363/11 z dnia 21 września Uzgodnienia z Użytkownikiem i wizje lokalne. 1.3 Projekty techniczne wszystkich branż opracowane przez Miastoprojekt Kraków w roku 1980, dotyczące pomieszczeń przewidzianych do przebudowy. 1.4 Rozporządzenie Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz. U. z 2011 r. Nr 31, poz. 158). 1.5 Projekt budowlany technologii, opracowany w styczniu 2012, zaakceptowany przez Inwestora 2. Stan istniejący i projektowany zakres zmian technologii. Projektowane do przebudowy pomieszczenia znajdują się na VI piętrze Szpitala im. Św. Łukasza SPZOZ w Tarnowie. Są one obecnie zajmowane przez oddziały urologii i neurochirurgii. Dostęp do obszaru projektowanej przebudowy zapewniają trzy wejścia: od strony zachodniej z sąsiedniego budynku D oraz od strony północnej i południowej z klatek schodowych ewakuacyjnych. Projektowane zmiany technologii dotyczą zmiany sposobu użytkowania części pomieszczeń, wyposażenia pokoi łóżkowych w sanitariaty i usprawnieniu systemu wentylacji. Wytyczne do projektu stanowi specyfikacja istotnych warunków zamówienia podana przez Inwestora i uzgodnienia z Użytkownikami. 3. Opis projektowanej technologii Program funkcjonalny. 5

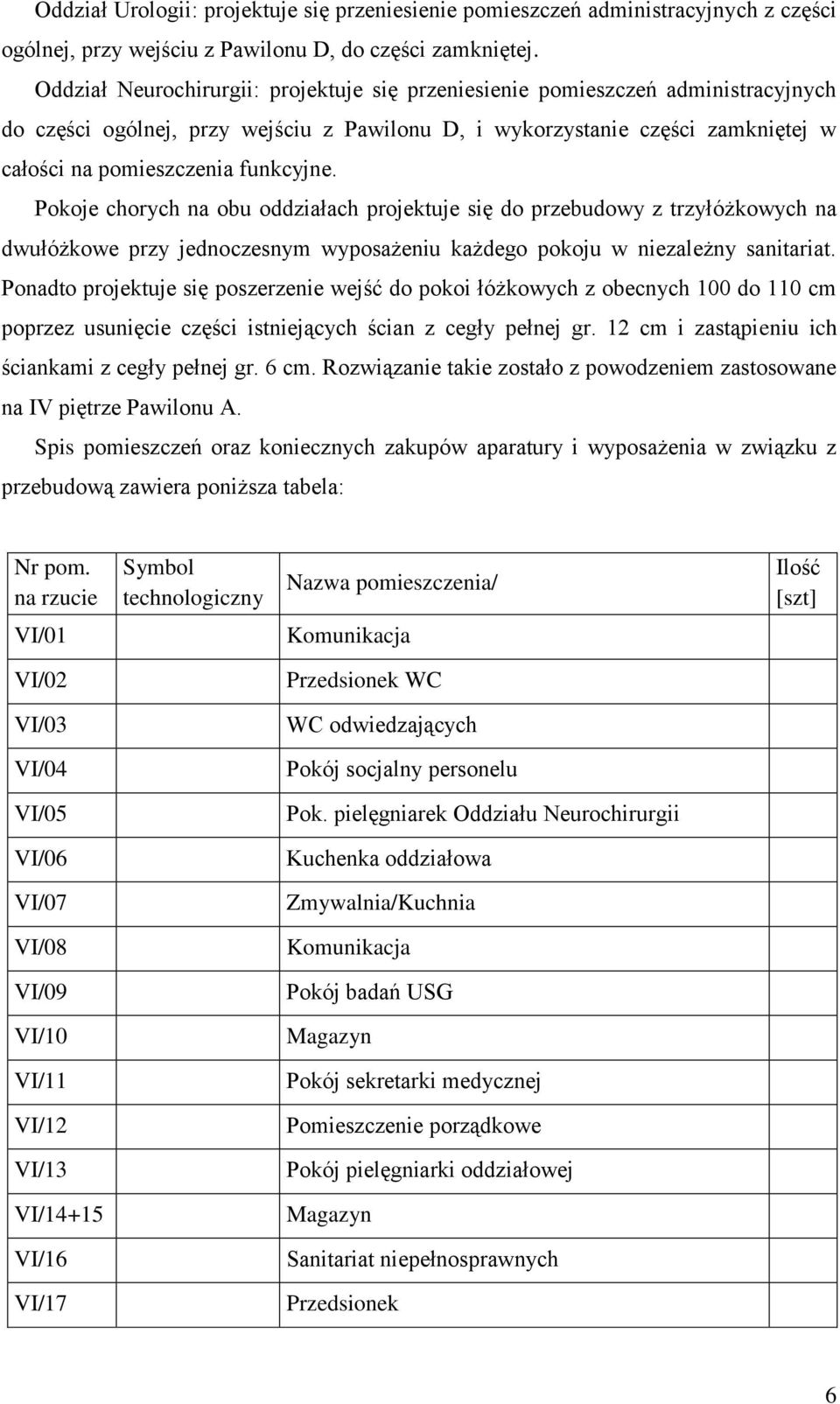

4 Oddział Urologii: projektuje się przeniesienie pomieszczeń administracyjnych z części ogólnej, przy wejściu z Pawilonu D, do części zamkniętej. Oddział Neurochirurgii: projektuje się przeniesienie pomieszczeń administracyjnych do części ogólnej, przy wejściu z Pawilonu D, i wykorzystanie części zamkniętej w całości na pomieszczenia funkcyjne. Pokoje chorych na obu oddziałach projektuje się do przebudowy z trzyłóżkowych na dwułóżkowe przy jednoczesnym wyposażeniu każdego pokoju w niezależny sanitariat. Ponadto projektuje się poszerzenie wejść do pokoi łóżkowych z obecnych 100 do 110 cm poprzez usunięcie części istniejących ścian z cegły pełnej gr. 12 cm i zastąpieniu ich ściankami z cegły pełnej gr. 6 cm. Rozwiązanie takie zostało z powodzeniem zastosowane na IV piętrze Pawilonu A. Spis pomieszczeń oraz koniecznych zakupów aparatury i wyposażenia w związku z przebudową zawiera poniższa tabela: Nr pom. na rzucie Symbol technologiczny Nazwa pomieszczenia/ Ilość [szt] VI/01 Komunikacja VI/02 Przedsionek WC VI/03 WC odwiedzających VI/04 Pokój socjalny personelu VI/05 Pok. pielęgniarek Oddziału Neurochirurgii VI/06 Kuchenka oddziałowa VI/07 Zmywalnia/Kuchnia VI/08 Komunikacja VI/09 Pokój badań USG VI/10 Magazyn VI/11 Pokój sekretarki medycznej VI/12 Pomieszczenie porządkowe VI/13 Pokój pielęgniarki oddziałowej VI/14+15 Magazyn VI/16 niepełnosprawnych VI/17 Przedsionek 6

5 VI/18 VI/19 VI/20 VI/21 VI/22 VI/23 VI/24 VI/25 VI/26 VI/27 VI/28 VI/29 VI/30 VI/31 VI/32 VI/33 VI/34 VI/35 VI/36 VI/37 VI/38 VI/39 VI/40 VI/41 VI/42 VI/43 VI/44 VI/45 VI/46 VI/47 Brudownik Łazienka Przedsionek WC pacjentów WC pacjentów Pokój przygotowania pielęgniarski Gabinet diagnostyczno-zabiegowy Pokój opatrunkowy Pokój 3-łóżkowy Pokój 3-łóżkowy Pokój socjalny Przedsionek personelu Pokój lekarski Gabinet Ordynatora 7

6 VI/48 VI/49 VI/50 VI/51 VI/52 VI/53 VI/54 VI/55 VI/56 VI/57 VI/58 VI/59 VI/60 VI/61 VI/62 VI/63 VI/64 VI/65 VI/66 VI/67 VI/68 VI/69 VI/70 VI/71 VI/72 Pokój dziennego pobytu Magazyn Dyżurka lekarzy Przedsionek Pokój lekarzy Pokój sekretarki med. Gabinet ordynatora Przedsionek Komunikacja Pokój dziennego pobytu Magazyn Pokój 5-łóżkowy Ssma Szyna sprzętowa do montażu akcesoriów 4 Kno Kosz na osprzęt 290 mm 6 Pnr Pojemnik na rękawiczki jednorazowe 6 Wpi Wieszak na płyny infuzyjne montowany na szynie sufitowej 6 8

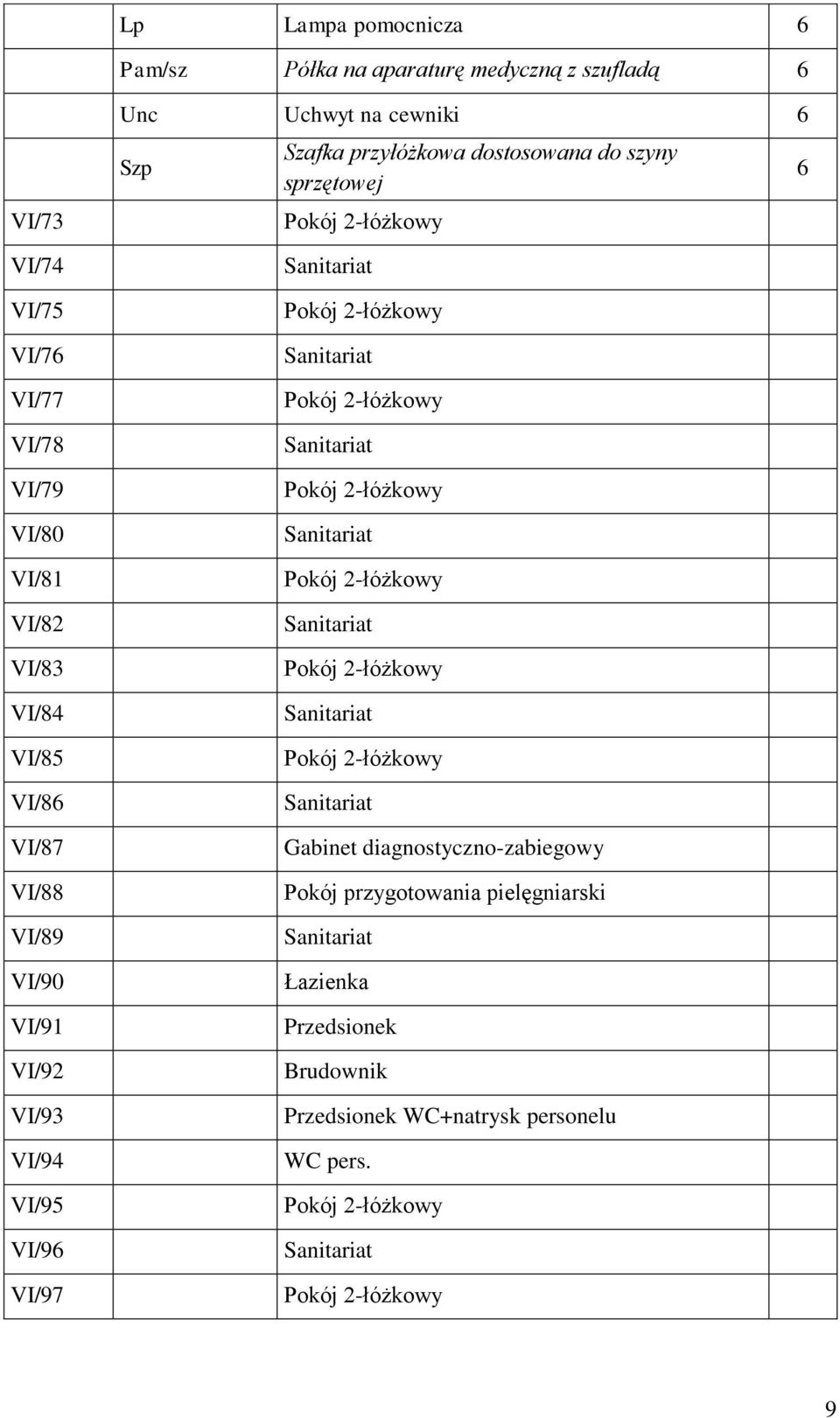

7 Lp Lampa pomocnicza 6 Pam/sz Półka na aparaturę medyczną z szufladą 6 VI/73 VI/74 VI/75 VI/76 VI/77 VI/78 VI/79 VI/80 VI/81 VI/82 VI/83 VI/84 VI/85 VI/86 VI/87 VI/88 VI/89 VI/90 VI/91 VI/92 VI/93 VI/94 VI/95 VI/96 VI/97 Unc Uchwyt na cewniki 6 Szp Szafka przyłóżkowa dostosowana do szyny sprzętowej Gabinet diagnostyczno-zabiegowy Pokój przygotowania pielęgniarski Łazienka Przedsionek Brudownik Przedsionek WC+natrysk personelu WC pers. 6 9

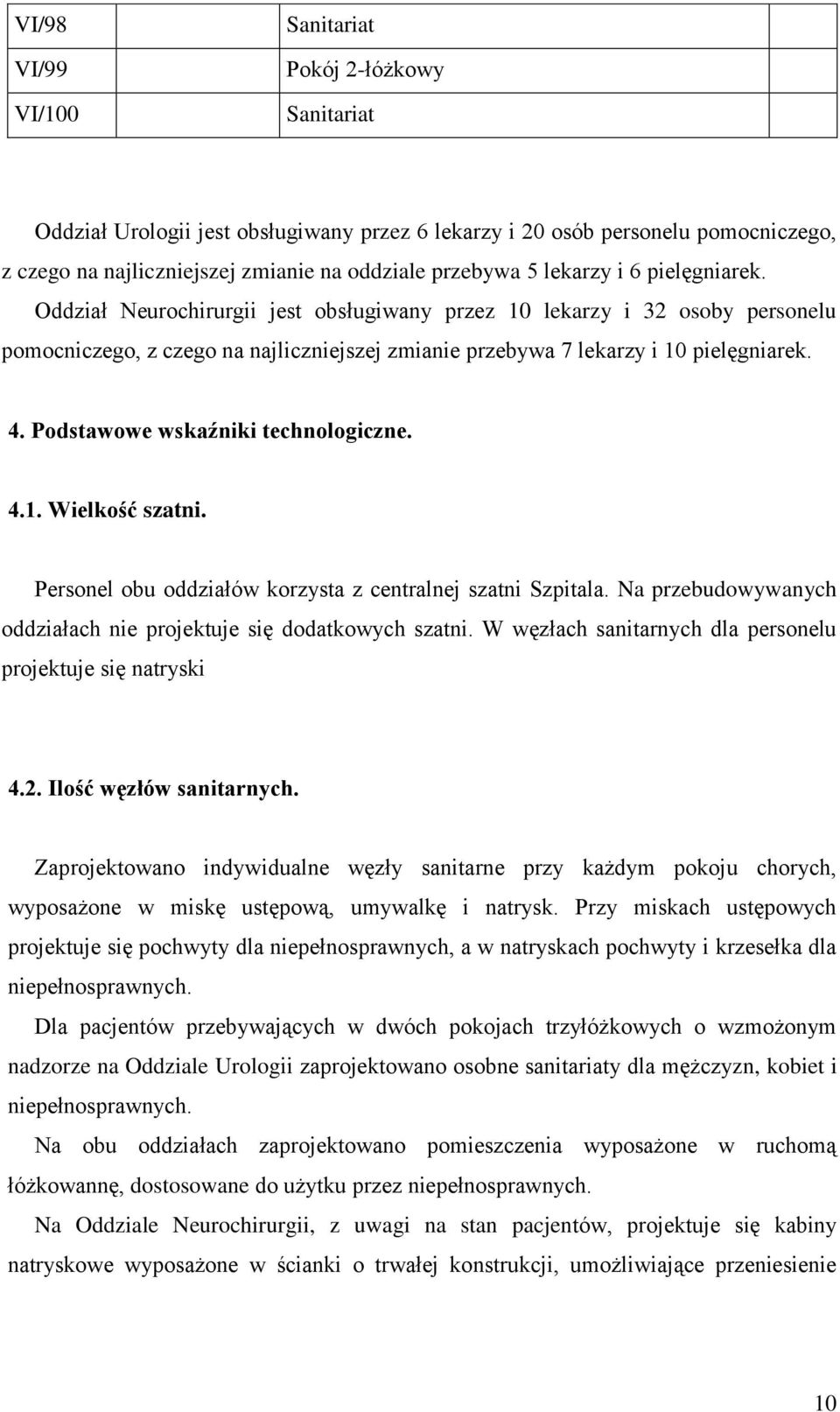

8 VI/98 VI/99 VI/100 Oddział Urologii jest obsługiwany przez 6 lekarzy i 20 osób personelu pomocniczego, z czego na najliczniejszej zmianie na oddziale przebywa 5 lekarzy i 6 pielęgniarek. Oddział Neurochirurgii jest obsługiwany przez 10 lekarzy i 32 osoby personelu pomocniczego, z czego na najliczniejszej zmianie przebywa 7 lekarzy i 10 pielęgniarek. 4. Podstawowe wskaźniki technologiczne Wielkość szatni. Personel obu oddziałów korzysta z centralnej szatni Szpitala. Na przebudowywanych oddziałach nie projektuje się dodatkowych szatni. W węzłach sanitarnych dla personelu projektuje się natryski 4.2. Ilość węzłów sanitarnych. Zaprojektowano indywidualne węzły sanitarne przy każdym pokoju chorych, wyposażone w miskę ustępową, umywalkę i natrysk. Przy miskach ustępowych projektuje się pochwyty dla niepełnosprawnych, a w natryskach pochwyty i krzesełka dla niepełnosprawnych. Dla pacjentów przebywających w dwóch pokojach trzyłóżkowych o wzmożonym nadzorze na Oddziale Urologii zaprojektowano osobne sanitariaty dla mężczyzn, kobiet i niepełnosprawnych. Na obu oddziałach zaprojektowano pomieszczenia wyposażone w ruchomą łóżkowannę, dostosowane do użytku przez niepełnosprawnych. Na Oddziale Neurochirurgii, z uwagi na stan pacjentów, projektuje się kabiny natryskowe wyposażone w ścianki o trwałej konstrukcji, umożliwiające przeniesienie 10

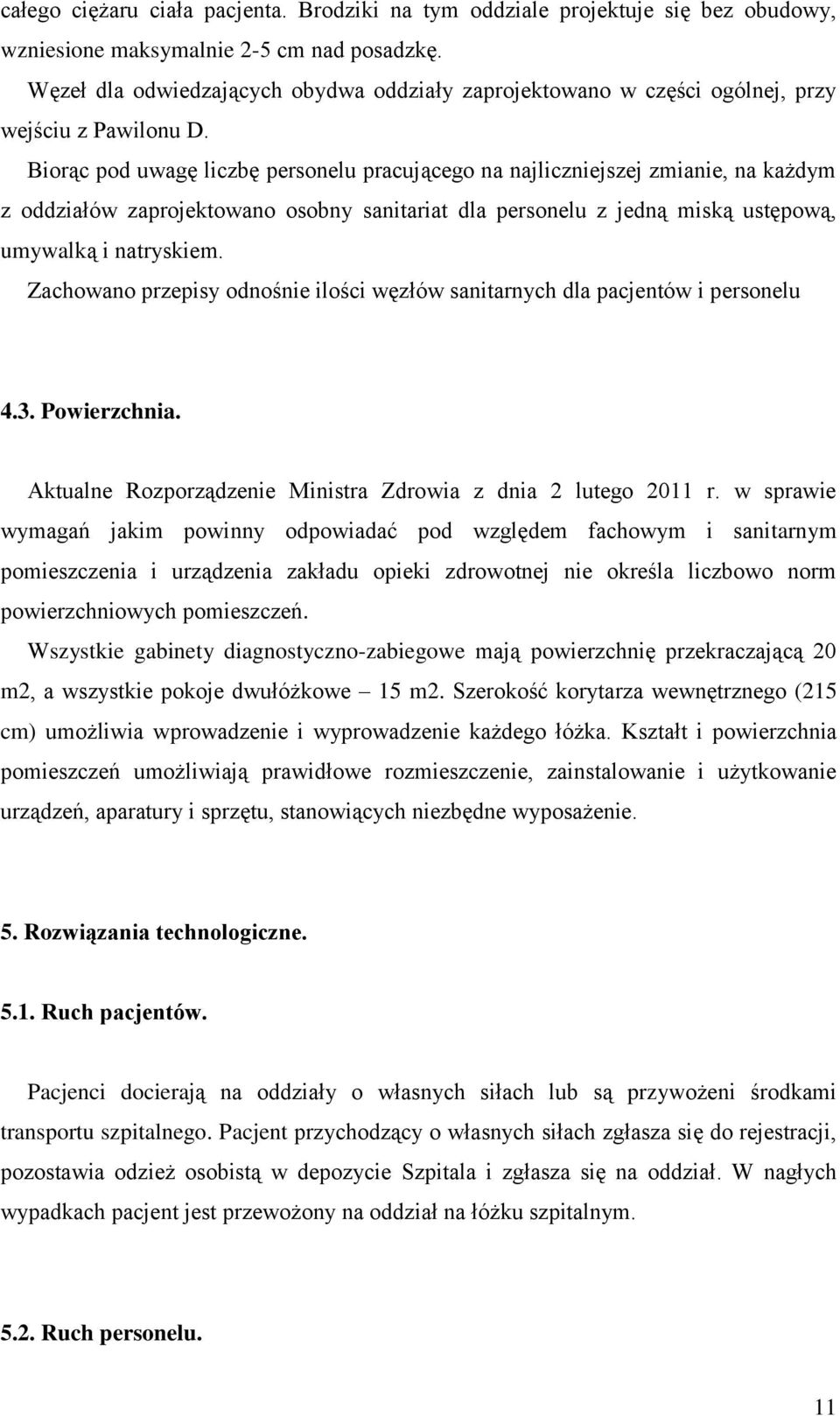

9 całego ciężaru ciała pacjenta. Brodziki na tym oddziale projektuje się bez obudowy, wzniesione maksymalnie 2-5 cm nad posadzkę. Węzeł dla odwiedzających obydwa oddziały zaprojektowano w części ogólnej, przy wejściu z Pawilonu D. Biorąc pod uwagę liczbę personelu pracującego na najliczniejszej zmianie, na każdym z oddziałów zaprojektowano osobny sanitariat dla personelu z jedną miską ustępową, umywalką i natryskiem. Zachowano przepisy odnośnie ilości węzłów sanitarnych dla pacjentów i personelu 4.3. Powierzchnia. Aktualne Rozporządzenie Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej nie określa liczbowo norm powierzchniowych pomieszczeń. Wszystkie gabinety diagnostyczno-zabiegowe mają powierzchnię przekraczającą 20 m2, a wszystkie pokoje dwułóżkowe 15 m2. Szerokość korytarza wewnętrznego (215 cm) umożliwia wprowadzenie i wyprowadzenie każdego łóżka. Kształt i powierzchnia pomieszczeń umożliwiają prawidłowe rozmieszczenie, zainstalowanie i użytkowanie urządzeń, aparatury i sprzętu, stanowiących niezbędne wyposażenie. 5. Rozwiązania technologiczne Ruch pacjentów. Pacjenci docierają na oddziały o własnych siłach lub są przywożeni środkami transportu szpitalnego. Pacjent przychodzący o własnych siłach zgłasza się do rejestracji, pozostawia odzież osobistą w depozycie Szpitala i zgłasza się na oddział. W nagłych wypadkach pacjent jest przewożony na oddział na łóżku szpitalnym Ruch personelu. 11

10 Personel korzysta z centralnej szatni personelu, skąd przechodzi na oddziały. Personel pracowni pracuje w systemie jednozmianowym, w godzinach od 7.00 do 15.00, personel dyżurujący pracuje w systemie całodobowym o 7.00 do W przerwach w pracy personel korzysta z pokoju socjalnego. Dla lekarzy sporządzających dokumentację zaprojektowano pokoje lekarskie wyposażone w biurka, komputery, drukarki i szafy archiwizacyjne Obieg materiałów. Pobieranie krwi jest dokonywane w pokojach przygotowawczo-pielęgniarskich. Puste opakowania po środkach używanych w trakcie badań oraz odpady będą usuwane do brudownika, pakowane w hermetyczne opakowania i ekspediowane do centralnego magazynu materiałów brudnych szpitala Utrzymanie czystości. Utrzymaniem czystości na obu oddziałach zajmuje się specjalistyczna firma, utrzymująca porządek na terenie Szpitala. Zbieracze odpadów będą przechowywane w brudowniku. Pomieszczenie porządkowe dla piętra VI zaprojektowano na Oddziale Urologii (pom. nr VI/12) Przygotowanie posiłków i zmywanie. Projektuje się utrzymanie dotychczasowego systemu przygotowania i wydawania posiłków oraz zmywania. Posiłki dla pacjentów obu oddziałów są przygotowywane w kuchni szpitalnej i dostarczane do kuchenki na piętrze VI, mieszczącej się w części ogólnej, gdzie są porcjowane i rozwożone do pokoi łóżkowych. Naczynia używane przez pacjentów są po posiłkach zmywane w zmywalni i ustawiane na regale z dostępem z kuchenki. 12

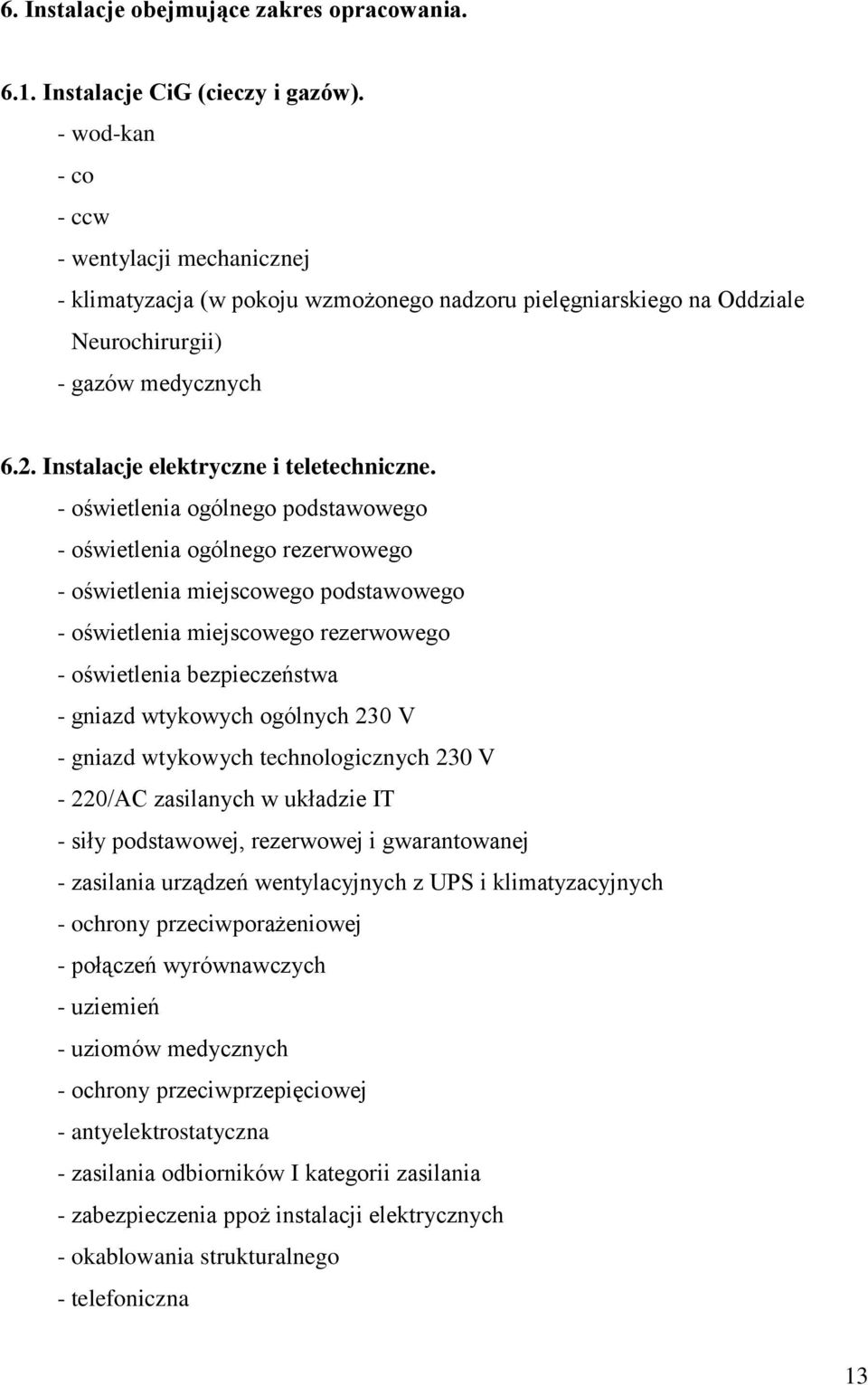

11 6. Instalacje obejmujące zakres opracowania Instalacje CiG (cieczy i gazów). - wod-kan - co - ccw - wentylacji mechanicznej - klimatyzacja (w pokoju wzmożonego nadzoru pielęgniarskiego na Oddziale Neurochirurgii) - gazów medycznych 6.2. Instalacje elektryczne i teletechniczne. - oświetlenia ogólnego podstawowego - oświetlenia ogólnego rezerwowego - oświetlenia miejscowego podstawowego - oświetlenia miejscowego rezerwowego - oświetlenia bezpieczeństwa - gniazd wtykowych ogólnych 230 V - gniazd wtykowych technologicznych 230 V - 220/AC zasilanych w układzie IT - siły podstawowej, rezerwowej i gwarantowanej - zasilania urządzeń wentylacyjnych z UPS i klimatyzacyjnych - ochrony przeciwporażeniowej - połączeń wyrównawczych - uziemień - uziomów medycznych - ochrony przeciwprzepięciowej - antyelektrostatyczna - zasilania odbiorników I kategorii zasilania - zabezpieczenia ppoż instalacji elektrycznych - okablowania strukturalnego - telefoniczna 13

12 - kontroli dostępu. 7. Aparatura medyczna. Według oświadczenia Inwestora niniejszy projekt nie obejmuje zakupów nowej aparatury. 8. Wyposażenie. Według oświadczenia Inwestora niniejszy projekt nie obejmuje zakupów nowego wyposażenia. W związku z tym w tabeli w p zostały wyszczególnione tylko te elementy wyposażenia, które po rozmowach z personelem Oddziału Neurochirurgii zostały uznane za niezbędne dla zapewnienia prawidłowego funkcjonowania pokoju wzmożonego nadzoru pielęgniarskiego (5-łóżkowego). Ponadto przy umywalkach (79 sztuk, w tym 4 umywalki dla niepełnosprawnych) należy zamontować następujące wyposażenie: - lustra (koszty uwzględnione w kosztorysie budowlanym) 73 szt. - dozowniki na mydło w płynie 79 szt. - dozowniki na krem do rąk 79 szt. - dozowniki na płyn dezynfekcyjny 32 szt. - pojemniki na ręczniki papierowe 79 szt. - pojemnik na zużyte ręczniki 79 szt. Przy wszystkich miskach ustępowych należy zamontować uchwyty na papier toaletowy (36 szt.). 9. Spis rysunków. Lp Nr rys. Treść rysunku Skala 1 1 Rzut projektowanej przebudowy 1:50 Opracował: mgr inż. arch. Jan Pociej 14
