1 GEPON Światłowód do domu Rafał Kościelniak

2 Agenda GEPON Światłowód do domu - Omówienie technologii - Zalety systemów GEPON - Prezentacja urządzeń - Przykładowe rozwiązania - System zarządzania - Podsumowanie

3 GEPON omówienie technologii GEPON - Gigabit Ethernet Passive Optical Network - Rozwiązanie zestandaryzowane 2004 roku. - GEPON to nowoczesny optyczny system dostępowy. - OLT - sieć pasywna - ONU. - Technologia Ethernet. - "Triple Play"

2004 roku. - GEPON to nowoczesny optyczny system dostępowy.

4 GEPON omówienie technologii Zarządzanie całą siecią od strony centalnej (OLT) Skalowalność,, łatwa mozliwość rozbudowy sieci o kolejnych użytkowników Symetryczność łącza i gwarancja pasma Brak zasilania oraz urządzeń aktywnych w punktach pośrednich sieci Zasięg aż 30 kilometów Odporność na zakłócenia elektromagnetyczne TCO - Total Cost of Ownership Wysoka jakość i ogromna przepustowość gotowa na przyszłe nawet jeszcze nie zidentyfikowane usługi.

aktywnych w punktach pośrednich sieci Zasięg aż 30 kilometów Odporność na zakłócenia elektromagnetyczne TCO -

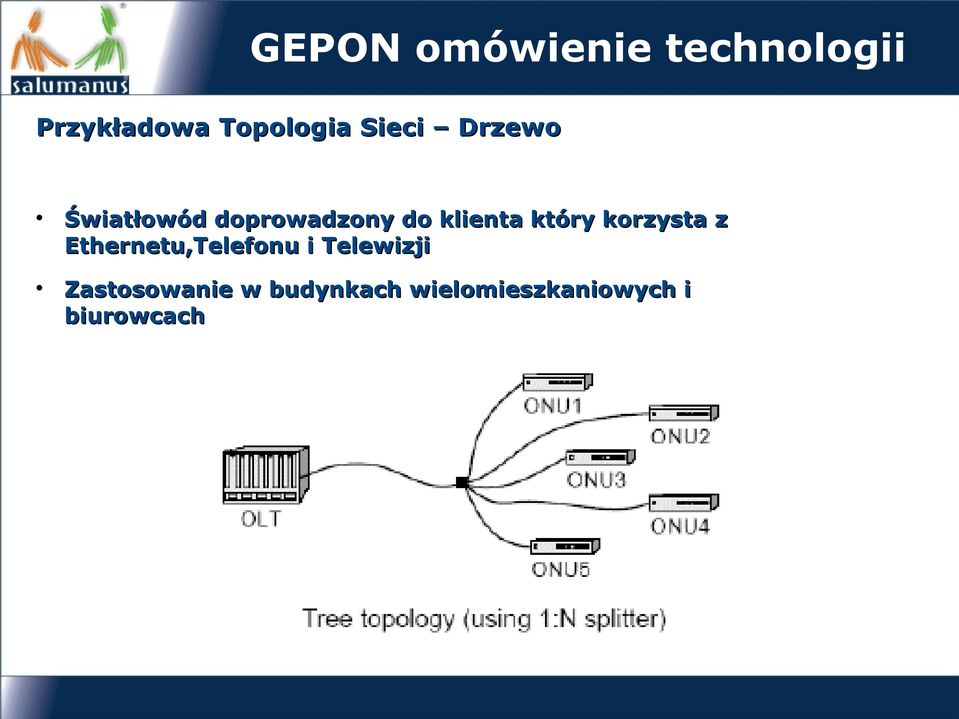

5 GEPON omówienie technologii Przykładowa Topologia Sieci Drzewo Światłowód doprowadzony do klienta który korzysta z Ethernetu,Telefonu i Telewizji Zastosowanie w budynkach wielomieszkaniowych i biurowcach

który korzysta z Ethernetu,Telefonu i Telewizji

6 GEPON omówienie technologii Przykładowa Topologia Sieci Szeregowa Użyte splitery z podziałem mocy Zastosowanie - osiedle domków jednorodzinnych lub bloki wieloklatkowe.

7 Budowa omówienie technologii

8 GEPON prezentacja urządzeń OLT (Optical Line Termination) w punkcie centralnym - OLT 6500 mniejsze rozwiązania do 256 klientów - OLT 8500 duże rozwiązania do 1280 klientów ONU (Optical Network Unit) u użytkowników - EE2902B 1GE Port, 1 FE Port, FTTH - EE2902E - 2 FE Ports,Plastic,FTTH - EE FE Ports, FTTO - EE2904V - 4FE Ports, 2VoIP Ports, FTTO - EE2904RI - 4FE Ports, 1CATV Port - EE2904RV - 4FE Ports, 2FXS,1 CATV Port - EE2908-8FE Ports, FTTB - EE FE Ports, FTTB - EE FE Ports, FTTB pasywne Splitery Optyczne. - Splitery symertyczne - Splitery asymetryczne

EE2904-4 FE Ports, FTTO - EE2904V - 4FE Ports, 2VoIP Ports, FTTO - EE2904RI - 4FE Ports, 1CATV Port - EE2904RV - 4FE Ports, 2FXS,1 CATV Port -

9 Prezentacja urządzeń GEPON OLT x karta PON po 64 klientów (256 użytkowników)

10 Prezentacja urządzeń GEPON OLT kart PON po 256 klientów (1280 użytkowników przy 4Gb/s uplink). 4 karty PON po 256 klientów (1024 użytkowników przy 8Gb/s uplink). Redundantne zasilanie i zarządzanie.

11 Prezentacja urządzeń GEPON ONU 8, 16 lub 24 x Fast Ethernet 1 x Gigabit + 1 x Fast Ethernet 4 x Fast Ethernet + 2 x FXO/FXS 1 x CATV + 4 x Fast Ethernet + 2 x FXO/FXS

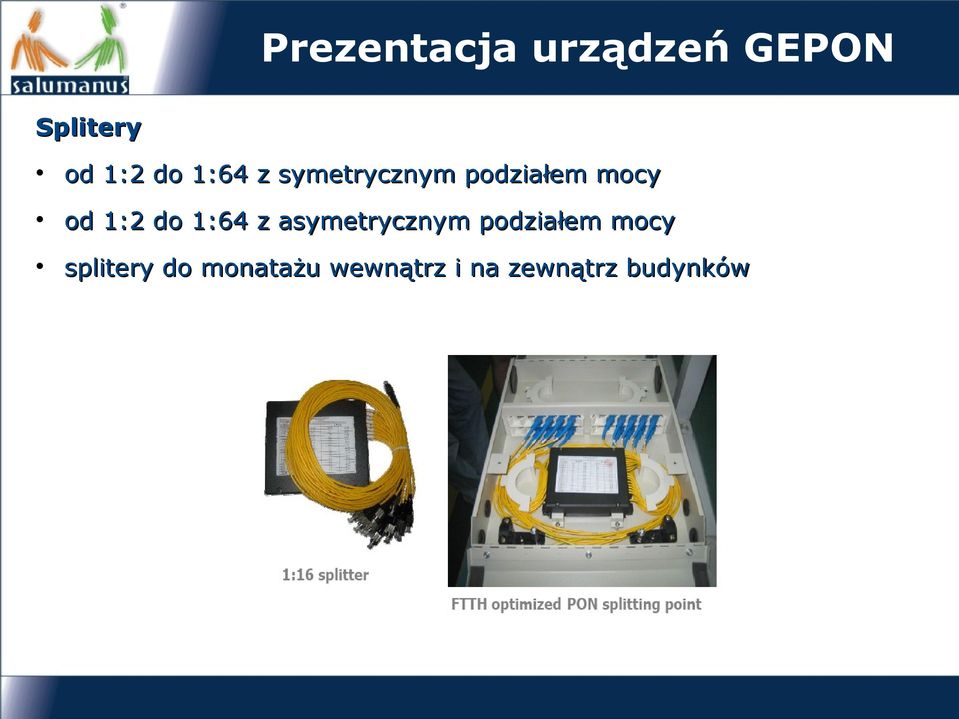

12 Prezentacja urządzeń GEPON Splitery od 1:2 do 1:64 z symetrycznym podziałem mocy od 1:2 do 1:64 z asymetrycznym podziałem mocy splitery do monatażu wewnątrz i na zewnątrz budynków

13 GEPON przykładowe rozwiązania FTTH - najnowszy trend podłączeń abonentów - tripple play w pojedynczym włóknie - odległość ONU nawet do 30km od OLT przy splicie 1:16 - do 64 lokalizacji z jednego łącza PON

14 GEPON przykładowe rozwiązania IPTV & VOIP - usługi takie jak IPTV czy VOIP to usługi czasu rzeczywistego wymagające dużego pasma - GEPON jako rozwiązanie dostarczające pełne zarządzanie pasmem i QOS - OLT może być podłączone bezpośrednio do Video Servera czy Bramki VOIP. - możliwa obsługa do 64 lokalizacji z jednego łącza PON i aż do 1536 portów

pełne zarządzanie pasmem i QOS - OLT może być podłączone bezpośrednio do Video Servera

15 GEPON przykładowe rozwiązania GEPON jako sieć transportowa dla systemów monitoringu wizyjnego - monitoring IP kilku-kilkunastu- kilkudziesięciu zdalnych lokalizacji - dzięki spliterom pasywnym, oszczedność ilosci kabli, transciverow - brak zasilania w punktach pośrednich - mniej punków awarii - pojedyńcze łącze PON może obsłużyć do 64 różnych punktów monitoringu w odległościach do 20km - w porównaniu do sieci zbudowanej z konwerterów bądź sieci ADSL, bardzo dobry współczynnik cena/jakość

- brak zasilania w punktach pośrednich - mniej punków awarii - pojedyńcze łącze PON może obsłużyć do 64 różnych punktów

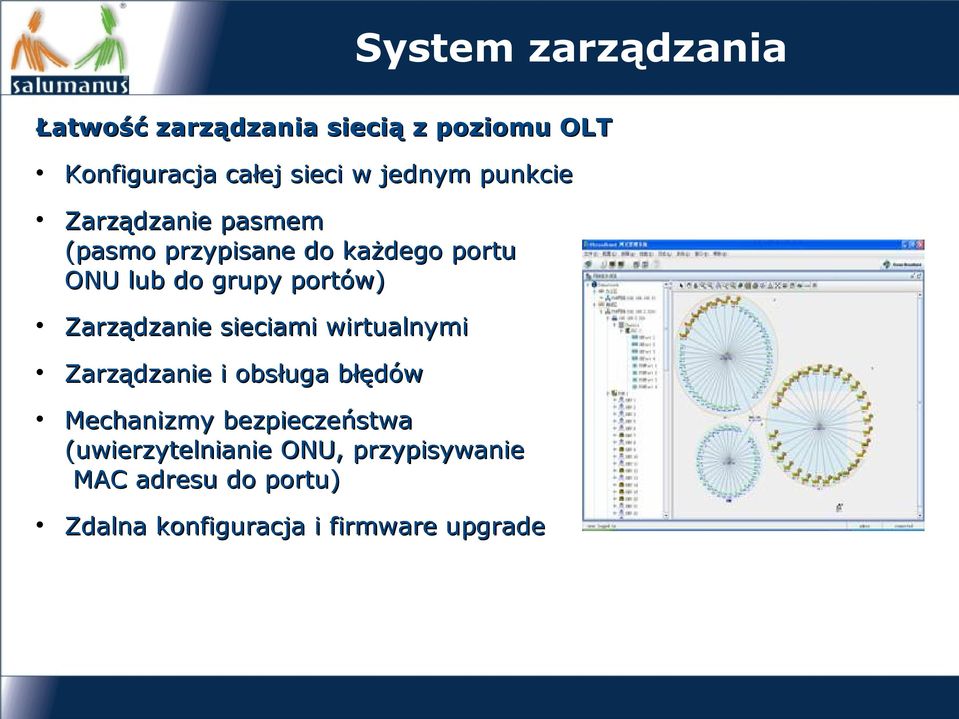

16 System zarządzania Łatwość zarządzania siecią z poziomu OLT Konfiguracja całej sieci w jednym punkcie Zarządzanie pasmem (pasmo przypisane do każdego portu ONU lub do grupy portów) Zarządzanie sieciami wirtualnymi Zarządzanie i obsługa błędów Mechanizmy bezpieczeństwa (uwierzytelnianie ONU, przypisywanie MAC adresu do portu) Zdalna konfiguracja i firmware upgrade

portów) Zarządzanie sieciami wirtualnymi Zarządzanie i obsługa błędów Mechanizmy

17 Podsumowanie

18 Podsumowanie - Zarządzanie - Skalowalność - Bezpieczeństwo - Trzy technologie w jednym włóknie

19 Dziękuję za uwagę Rafał Kościelniak
