1 JEDNOSTKA PROJEKTOWA: PROJEKT BUDOWLANY NAZWA I ADRES OBIEKTU : NAZWA INWESTORA Remont istniejącego Placu zabaw dla Dzieci na działce j. ew.: ŚRÓDMIEŚCIE obręb:4 nr działki ewidencyjnych 202/68 przy ul. Ugorek 1 w Krakowie GMINA MIEJSKA KRAKÓW- ZARZĄD ZIELENI MIEJSKIEJ W KRAKOWIE ul. Za Torem Kraków BRANŻA ARCHITEKTURA IMIĘ NAZWISKO PROJEKTANTA SPECJALNOŚĆ NR UPRAWNIEŃ DATA PODPIS mgr inż. arch. IARP Barbara Kaźmirowicz ARCHITEKTURA ARCH.KRAJOBRAZU

2 CZĘŚĆ OPISOWA Przedmiot opracowania i opis zamierzenia projektowego Przedmiotem opracowania jest dokumentacja pozwalająca na dokonanie remontu istniejącego placu zabaw oraz wykonanie przedmiotowych robót budowlanych na działce nr 202/68 obręb 4 j. ew. Śródmieście. Opis zamierzenia projektowego, przedmiotem opracowania jest projekt modernizacji ogródka jordanowskiego polegający na demontażu urządzeń zabawowych starego typu oraz montaż nowych urządzeń z zachowaniem dotychczasowych nawierzchni bezpiecznych. Przedmiotem opracowania jest również projekt zieleni którego realizacja znacząco podniesie walory estetyczne i użytkowe placu zabaw. W ramach demontażu urządzeń planuje się uśniecie 3 zabawek sprawnościowych typu drabinki oraz równoważnie Zakres opracowania Zakres opracowania obejmuje: - demontaż starych wyeksploatowanych urządzeń wg załączonego projektu - montaż nowych urządzeń wg. załączonego projektu, - nasadzenia wg. załączonego projektu zieleni, Lokalizacja Fragment działki nr 202/68 obreb 4 j.e. Śródmieście przy ul. Ugorek 1 w Krakowie Opis stanu istniejącego zagospodarowania terenu. Istniejący teren ogródka jordanowskiego, stanowiący cześć działki nr 202/68 obreb 4 j.e. Śródmieście nie koliduje z zielenią wysoką. Planowane prace przewidziane do wykonania - demontaż starych wyeksploatowanych urządzeń wg załączonego projektu - montaż nowych urządzeń wraz z ich posadowieniem wg. załączonego projektu, - nasadzenia wg. załączonego projektu zieleni, Materiały wg kart katalogowych. Kolory urządzeń do ustalenia na etapie realizacji kolor z palety RAL szary i zielony. Do akceptacji projektanta. W razie jakichkolwiek nieścisłości w szczególności dot. stref bezpieczeństwa należ skontaktować się z Projektantem. W ogół urządzeń należy wykonać trawnik z siewu oraz zrekultywować teren. Wszystkie urządzenia musza być posadowione zgodnie z wytycznymi producenta urządzenia.

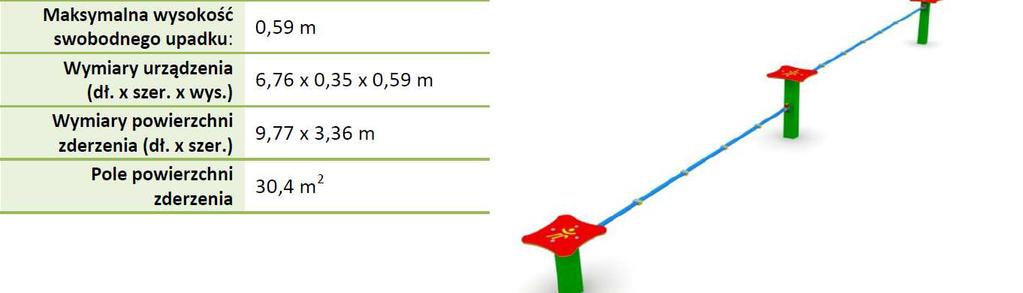

3 Urządzenia zabawowe A. RÓWNOWAŻNIA B. RÓWNOWAŻNIA TALERZYKI WISZĄCE C. BUJACZEK SAMOCHÓD D. URZĄDZENIE ZABAWOWE SKOCZKI E. BUJACZEK ROWEREK F. WALEC WĄSKI G. DESKA SERFINGOWA H. GRA ZRĘCZNOŚCIOWA UFO A. RÓWNOWAŻNIA

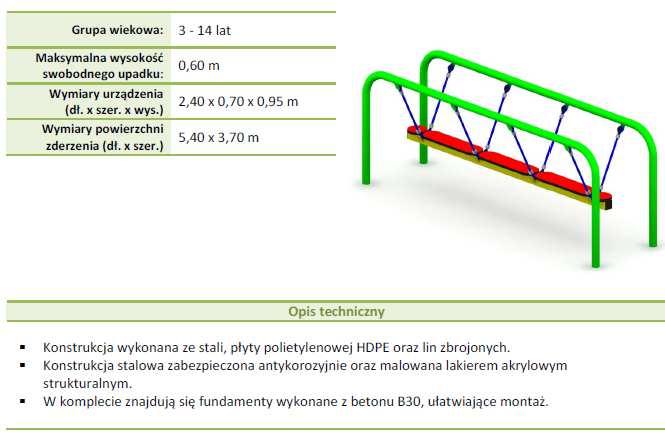

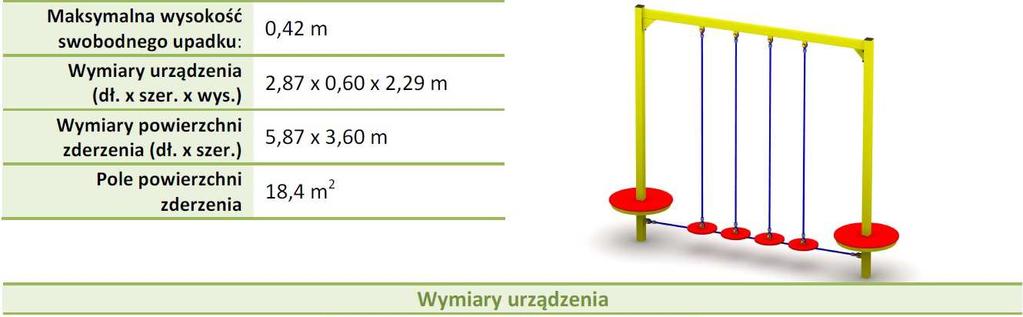

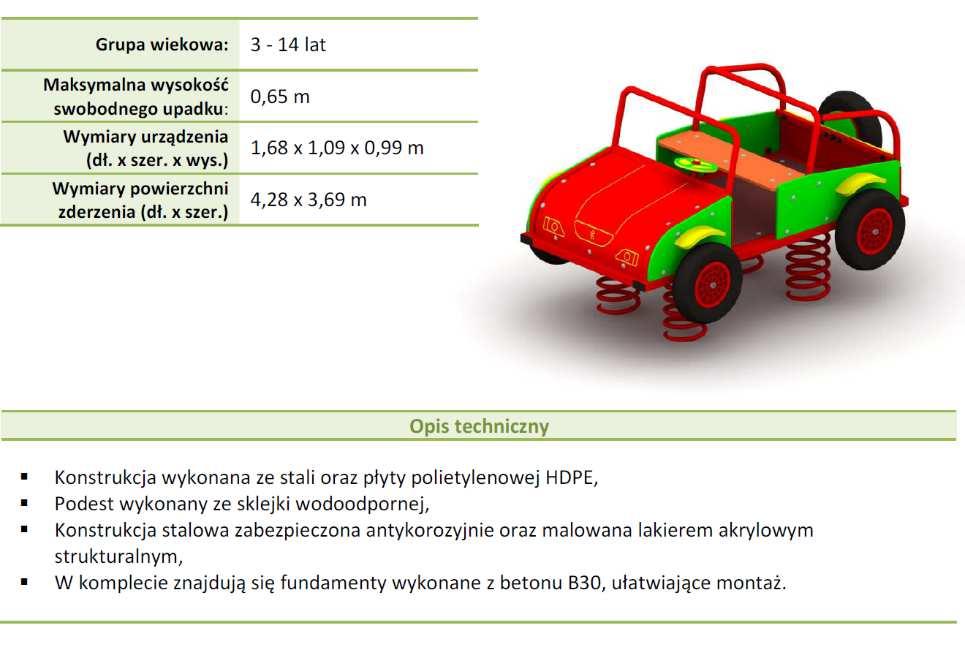

4 B. RÓWNOWAŻNIA TALERZYKI WISZĄCE C. BUJACZEK SAMOCHÓD

5 D. URZĄDZENIE ZABAWOWE SKOCZKI Opis techniczny Równoważnia Linoskoczek: Konstrukcja wykonane z profilu stalowego 100x100x3mm oraz rury Ø48,3x2,9mm, Urządzenie wyposażone w liny zbrojone o średnicy Ø16mm, Podesty wykonane z płyty HDPE o grubości 19mm, Wszystkie elementy stalowe urządzenia zabezpieczona antykorozyjnie i dodatkowo malowane lakierem akrylowym strukturalnym, W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż.

6

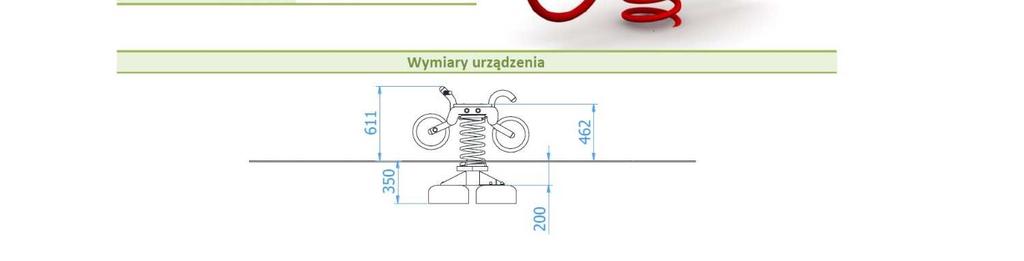

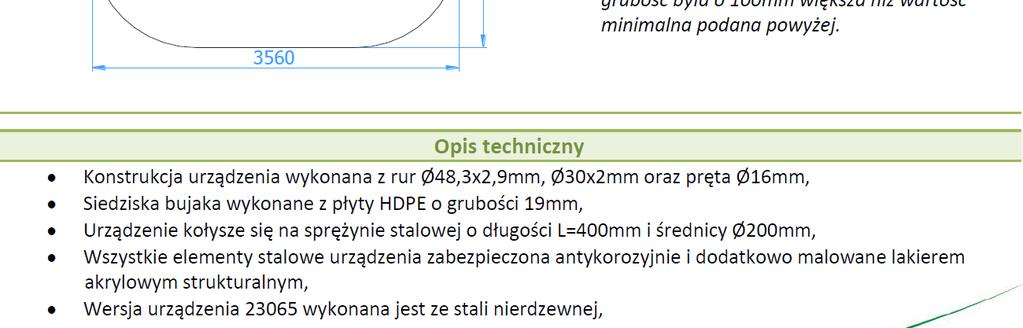

7 E. BUJACZEK ROWEREK

8 F. WALEC SZEROKI Opis techniczny Parametry walca : Wysokość: 264 cm Szerokość: 25 cm Długość: 259 cm Waga: 290 kg Pow. upadku: 16,5 m2 WSU: <60 cm Walec szeroki na plac zabaw dla dzieci : Konstrukcja urządzenia wykonana jest z rur stalowych fi 114,3x4 mm i fi 38x2,9mm Bęben walca wykonany z impregnowanych listew drewnianych na konstrukcji stalowej. Układ obrotowy urządzenia oparty na łożyskach bezobsługowych, nie wymagających konserwacji Rolę uchwytu pełni lina PP grubości 16 mm, zbrojona stalą. Konstrukcja zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym W komplecie znajdują się prefabrykaty betonowe ułatwiające montaż w gruncie Urządzenie posiada Certyfikat na zgodność z normą PN-EN 1176.

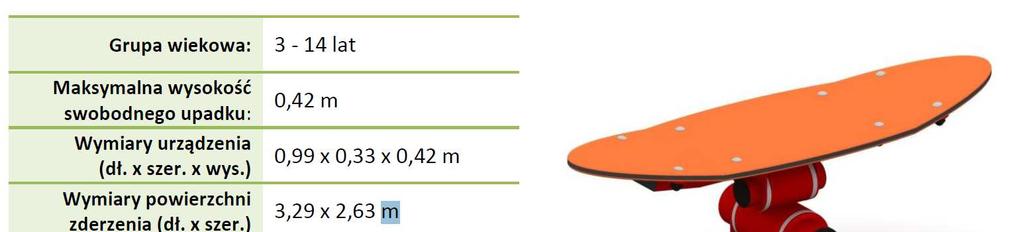

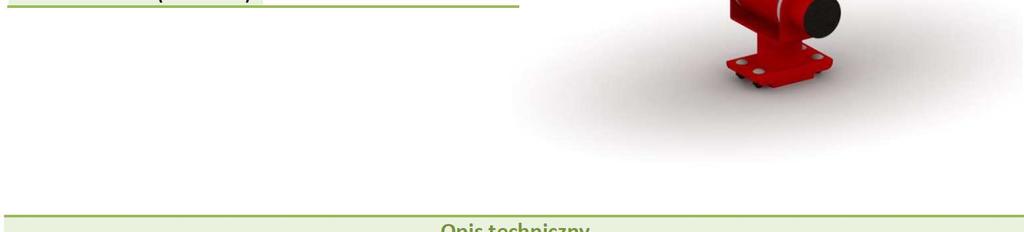

9 G. DESKA SERFINGOWA

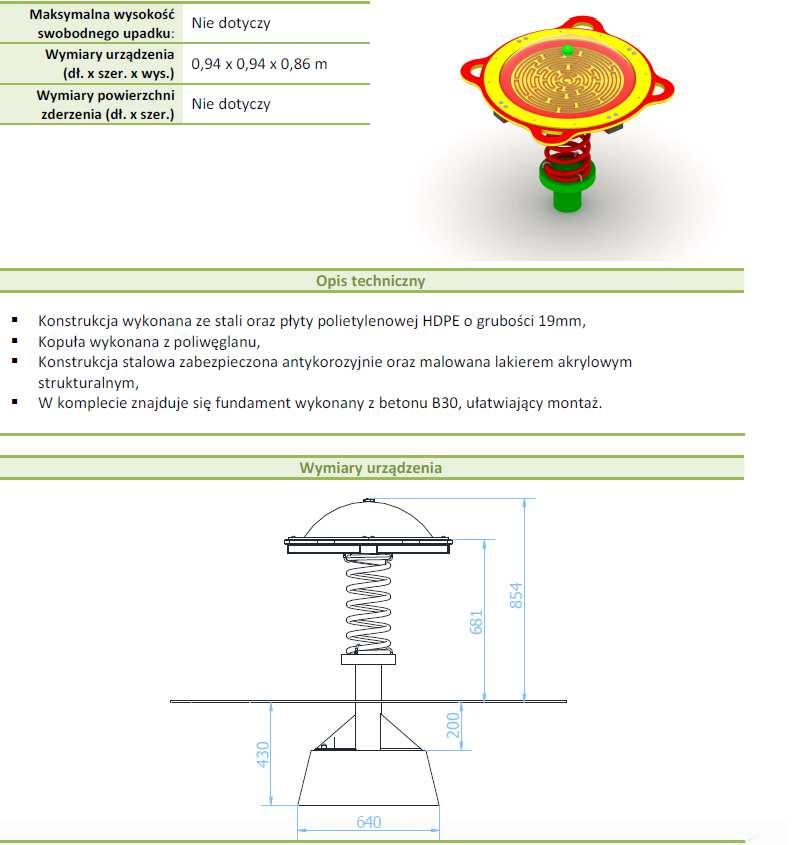

10 H. GRA ZRĘCZNOŚCIOWA UFO Opis techniczny UFO to ciekawa gra zręcznościowa polegająca na precyzyjnym odchylaniu dysku tak aby przeprowadzić trzy metalowe kulki przez labirynt i umieścić je w środku pola gry. W grze może uczestniczyć od 1 do 4 osób jednocześnie. Możliwość płynnego ruchu urządzenia zapewnia sprężyna fi 200x400 mm wykonana z pręta fi 20 mm. Dysk urządzenia wykonany jest z płyty HDPE.

11 Plansza chroniona od góry wytrzymałą kopułą z poliwęglanu - tworzywa zapewniającego dużą odporność na urazy mechaniczne - wandalproof. Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. W zestawie znajduje się prefabrykat betonowy ułatwiający montaż w gruncie. Urządzenie posiada certyfikat na zgodność z normą PE-EN Opracował mgr inż. arch. Barbara Kaźmirowicz
