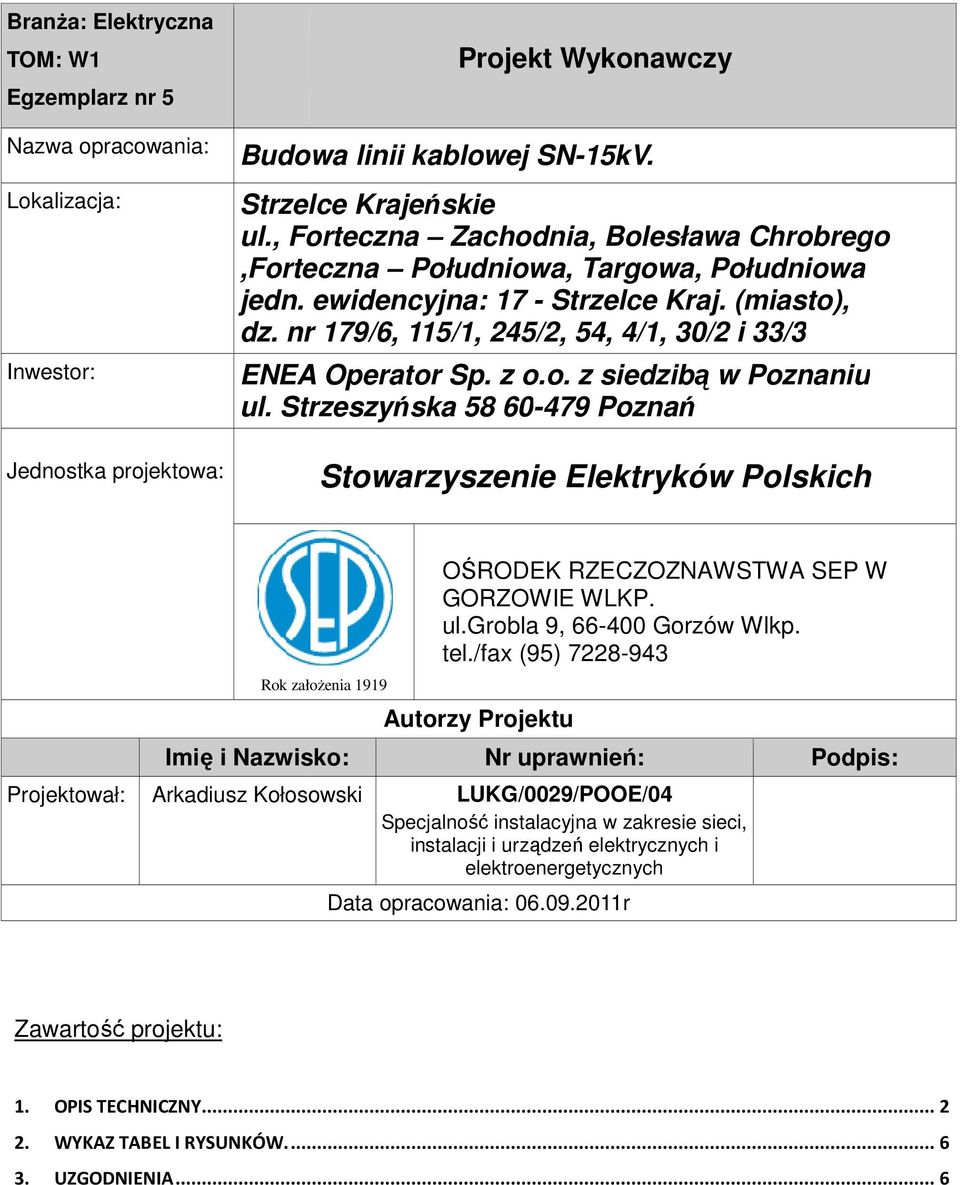

1 Branża: Elektryczna TOM: W1 Egzemplarz nr 5 Nazwa opracowania: Lokalizacja: Inwestor: Jednostka projektowa: Projekt Wykonawczy Budowa linii kablowej SN-15kV. Strzelce Krajeńskie ul., Forteczna Zachodnia, Bolesława Chrobrego,Forteczna Południowa, Targowa, Południowa jedn. ewidencyjna: 17 - Strzelce Kraj. (miasto), dz. nr 179/6, 115/1, 245/2, 54, 4/1, 30/2 i 33/3 ENEA Operator Sp. z o.o. z siedzibą ą w Poznaniu ul. Strzeszyńska Poznań Stowarzyszenie Elektryków Polskich Projektował: Rok założenia 1919 Imię i Nazwisko: Arkadiusz Kołosowski OŚRODEK RZECZOZNAWSTWA SEP W GORZOWIE WLKP. ul.grobla 9, Gorzów Wlkp. tel./fax (95) Autorzy Projektu Nr uprawnień: LUKG/0029/POOE/04 Specjalność instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Data opracowania: r Podpis: Zawartość projektu: 1. OPIS TECHNICZNY WYKAZ TABEL I RYSUNKÓW UZGODNIENIA... 6

2 Budowa linii kablowej SN-15kV Strzelce Krajeńskie ul. Forteczna Zachodnia, Bolesława Chrobrego, Forteczna Południowa, Targowa, Południowa 1. Opis techniczny 1.1. Podstawa opracowania Niniejszy projekt budowy linii kablowej SN-15kV przy ul. Fortecznej Zachodniej, Fortecznej Południowej, Targowej, Południowej, Bolesława Chrobrego opracowano na zlecenie ENEA Operator Sp. z o.o. z siedzibą w Poznaniu. Podstawy techniczne opracowania stanowią: notatka służbowa z dnia r., ustalenia lokalizacyjne, inwentaryzacja istniejącej sieci kablowej SN-15kV, uzgodnienia z właścicielami gruntów, aktualne normy i obowiązujące przepisy dokumentacja techniczna Budowa przyłącza kablowego wraz ze złączem kablowym SN-15kV w m. Strzelce Krajeńskie ul. Forteczna-Południowa Zakres projektu Zakres projektu zgodny ze szczegółowymi uzgodnieniami z Inwestorem obejmuje budowę linii kablowej SN-15kV relacji stacja transformatorowa S-1426 Strzelce Południowa S-1430 Strzelce Forteczna z wcinką do złącza kablowego ZK- 15kV zasilającego obiekt handlowo-usługowy (w oparciu o odrębną dokumentacją budowlaną). Projektowana linia kablowa przebiega częściowo po trasie istniejącej wyeksploatowanej już linii łączącej w/w stacje Cel inwestycji Celem inwestycji jest poprawa jakości i niezawodności zasilania stacji transformatorowych. Na terenie objętym Inwestycją występuje dość znaczne zapotrzebowanie na energię elektryczną. Istniejąca sieć średniego napięcia jest niewystarczająca i wyeksploatowana Ogólna charakterystyka Inwestycji: Istniejąca linia kablowa SN-15kV do likwidacji: Relacja: S-1426 Strzelce Południowa S-1430 Strzelce Forteczna Rok budowy: 1972 Typ kabla: HAKFtA 3x50mm 2, HAKFtA 3x35mm 2 Długość: ca 344m Projektowana linia kablowa SN-15kV: Relacja: S-1426 Strzelce Południowa S-1430 Strzelce Forteczna Typ kabla: XHAKXS 1x120mm 2 (Telefonika),

3 Budowa linii kablowej SN-15kV Strzelce Krajeńskie ul. Forteczna Zachodnia, Bolesława Chrobrego, Forteczna Południowa, Targowa, Południowa Długość: linii 499m, kabla 1599m, Głowice kablowe: w stacjach transformatorowych: S-1426 Strzelce Południowa, S-1430 Strzelce Forteczna TI 24 size 5 (nkt cables), w złączu kablowym K430TB (K)M-12-2 (EUROMOLD) Rury osłonowe i ochronne: SRS 160, DVK 110 (AROT) Linia kablowa SN-15kV Zgodnie z ustaleniami z Inwestorem należy wybudować linię kablową SN-15kV łączącą stację transformatorową S-1426 Strzelce Południowa, a S-1430 Strzelce Forteczna. Ustalono że projektowana linia kablowa zostanie przeprowadzona przez złącze kablowe (zlokalizowane na dz. nr 31/1 na podstawie osobnego projektu budowlanego). Kable zasilające w/w złącze zostaną wymienione na kable o przekroju 120mm 2. W stacjach transformatorowych projektowaną linię należy zakończyć głowicami kablowymi typu: TI-24 size 5, natomiast w złączu - głowicami kątowymi typu: K 430TB (K)M-12-2 firmy EUROMOLD. Linię należy wykonać kablem XHAKXS 1x120mm 2 i ułożyć zgodnie z normą N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Kable należy rozciągać ręcznie na rolkach kablowych w celu uniknięcia uszkodzenia izolacji. Dopuszcza się układanie kabla poprzez rozwijanie go bezpośrednio z przyczepy kablowej. Linia ułożona w ziemi powinna być na całej długości zaopatrzona w trwałe oznaczniki, na których należy umieścić trwałe oznaczenie zawierające: numer ewidencyjny linii (relacje), typ kabla, znak użytkownika kabla, rok ułożenia linii. Oznaczniki powinny być rozmieszczone w odstępach nie większych niż 10m oraz przy mufach i miejscach charakterystycznych np. przy skrzyżowaniach, wejściach do kanałów i rur. Kable ułożone w ziemi powinny być na całej długości przykryte folią z tworzywa sztucznego o trwałym kolorze czerwonym. Folia powinna mieć grubość co najmniej 0,5mm i szerokość nie mniejszą niż 20cm. Kable należy układać w ziemi, na dnie wykopu, na warstwie piasku o grubości co najmniej 10cm linią falistą z 3% zapasem dla skompensowania możliwych przesunięć gruntu. Ułożone kable zasypać warstwą piasku, następnie warstwą gruntu rodzimego o grubości co najmniej 15cm, a następnie przykryć folią. Odległość folii od kabla powinna wynosić co najmniej 25cm. Kable należy układać na głębokości 80cm. Na planie trasy linii SN-15kV wskazano miejsca kolizji projektowanej linii z istniejącym uzbrojeniem podziemnym terenu. Skrzyżowania i zbliżenia z istniejącą siecią podziemną należy chronić poprzez ułożenie projektowanych kabli w rurze ochronnej typu DVK 160 firmy Arot. Przejście linii kablowej SN-15kV pod drogą krajową należy (zgodnie z decyzją Generalnego Dyrektora Dróg Krajowych i Autostrad) wykonać umieszczając rurę

4 Budowa linii kablowej SN-15kV Strzelce Krajeńskie ul. Forteczna Zachodnia, Bolesława Chrobrego, Forteczna Południowa, Targowa, Południowa SRS160 metodą przecisku hydraulicznego na głębokości minimum 1,20m od powierzchni jezdni do górnej krawędzi rury osłonowej. Przy założeniu, że długość rury ochronnej musi odpowiadać minimum szerokości jezdni i dwóch chodników (poboczy). Aby uniknąć przenikania wody i zanieczyszczeń do komór rozdzielni SN stacji transformatorowych i złącza - wprowadzając kable należy uszczelnić rury używając system uszczelniający firmy Cellpack lub rurą termokurczliwą (dla złącza). Linię kablową SN-15kV należy wytyczyć geodezyjnie. Przed zasypaniem kabel podlega sprawdzeniu przez służby techniczne Rejonu Dystrybucji Gorzów Wlkp., oraz zinwentaryzowaniu przez uprawnionego geodetę Montaż sygnalizatorów zwarć do ziemnych. W celu możliwości łatwej identyfikacji doziemnień w liniach kablowych SN, dla modernizowanego odcinka sieci zaprojektowano sygnalizatory zwarć doziemnych SZK-1 firmy SOFTIN. W oparciu o program pracy sieci na rok 2011 oraz Podręcznik Użytkownika sygnalizatorów wybrano pola w których należy w/w sygnalizatory zabudować. Przy zmianie podziału sieci zabudowane urządzenia można w łatwy sposób zainstalować w innym miejscu Badania pomontażowe Przed przekazaniem kabla do eksploatacji uprawnione osoby powinny wykonać niezbędne badania określające zdolność do pracy. Pomiary należy potwierdzić stosownymi protokółami badania. Należy wykonać następujące badania i pomiary: - sprawdzenie ciągłości żył roboczych, - sprawdzenie ciągłości żył powrotnych, - pomiar rezystancji izolacji żył roboczych w przeliczeniu na 1 kilometr, - próbę napięciową izolacji roboczej napięciem probierczym przemiennym, - pomiar prądu upływu poszczególnych faz, - próba napięciowa powłoki zewnętrznej, - inne wymagane przez Inwestora Warunki realizacji inwestycji Całość prac montażowych należy wykonać zgodnie z obowiązującymi przepisami i instrukcjami. Przed przystąpieniem do prac należy szczegółowo zapoznać się z uzgodnieniami zamieszczonymi w niniejszym opracowaniu. Istniejącą linię kablową przebiegającą po trasie projektowanej linii należy w całości zdemontować. W pobliżu istniejących urządzeń prace ziemne należy prowadzić ręcznie, ze szczególną ostrożnością. Przed przystąpieniem do prac należy wykonać właściwe zabezpieczenie placu budowy, a właścicieli terenu powiadomić o pracach budowlanych.

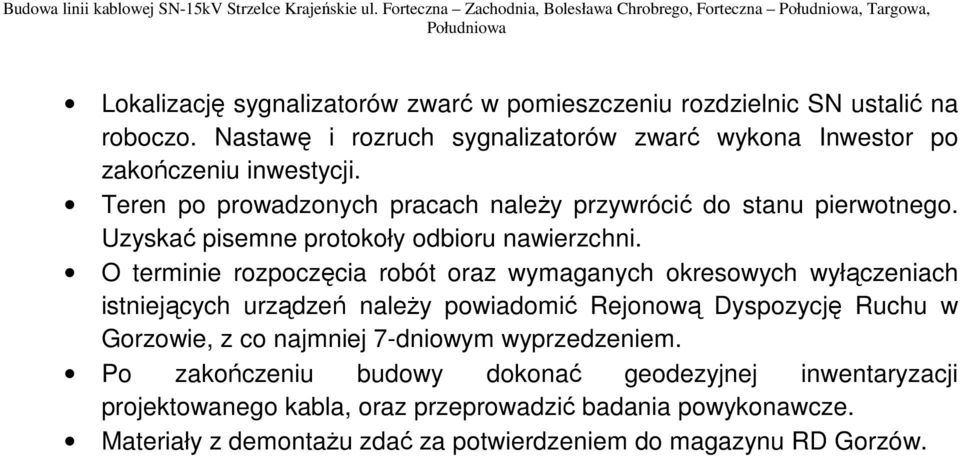

5 Budowa linii kablowej SN-15kV Strzelce Krajeńskie ul. Forteczna Zachodnia, Bolesława Chrobrego, Forteczna Południowa, Targowa, Południowa Lokalizację sygnalizatorów zwarć w pomieszczeniu rozdzielnic SN ustalić na roboczo. Nastawę i rozruch sygnalizatorów zwarć wykona Inwestor po zakończeniu inwestycji. Teren po prowadzonych pracach należy przywrócić do stanu pierwotnego. Uzyskać pisemne protokoły odbioru nawierzchni. O terminie rozpoczęcia robót oraz wymaganych okresowych wyłączeniach istniejących urządzeń należy powiadomić Rejonową Dyspozycję Ruchu w Gorzowie, z co najmniej 7-dniowym wyprzedzeniem. Po zakończeniu budowy dokonać geodezyjnej inwentaryzacji projektowanego kabla, oraz przeprowadzić badania powykonawcze. Materiały z demontażu zdać za potwierdzeniem do magazynu RD Gorzów.

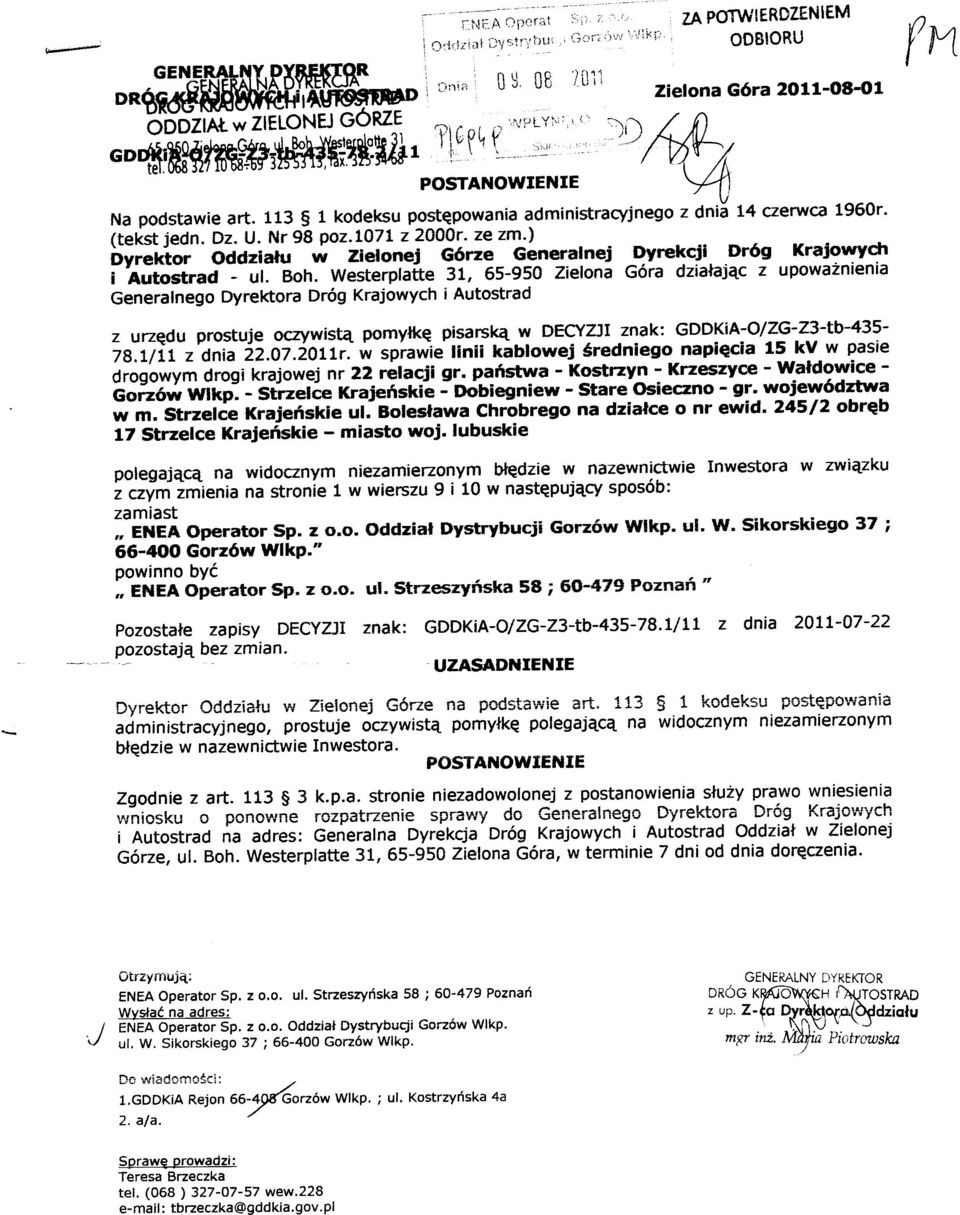

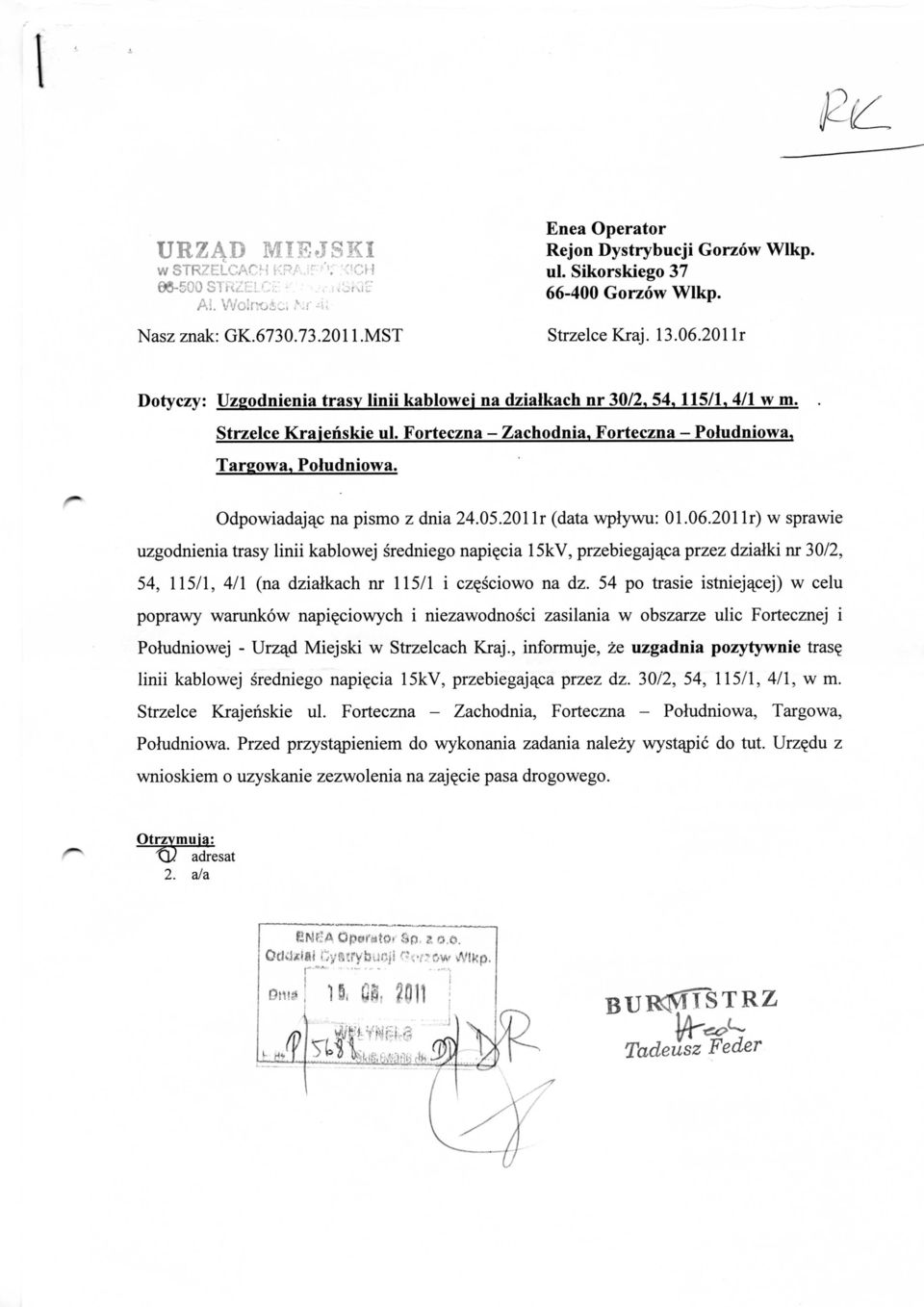

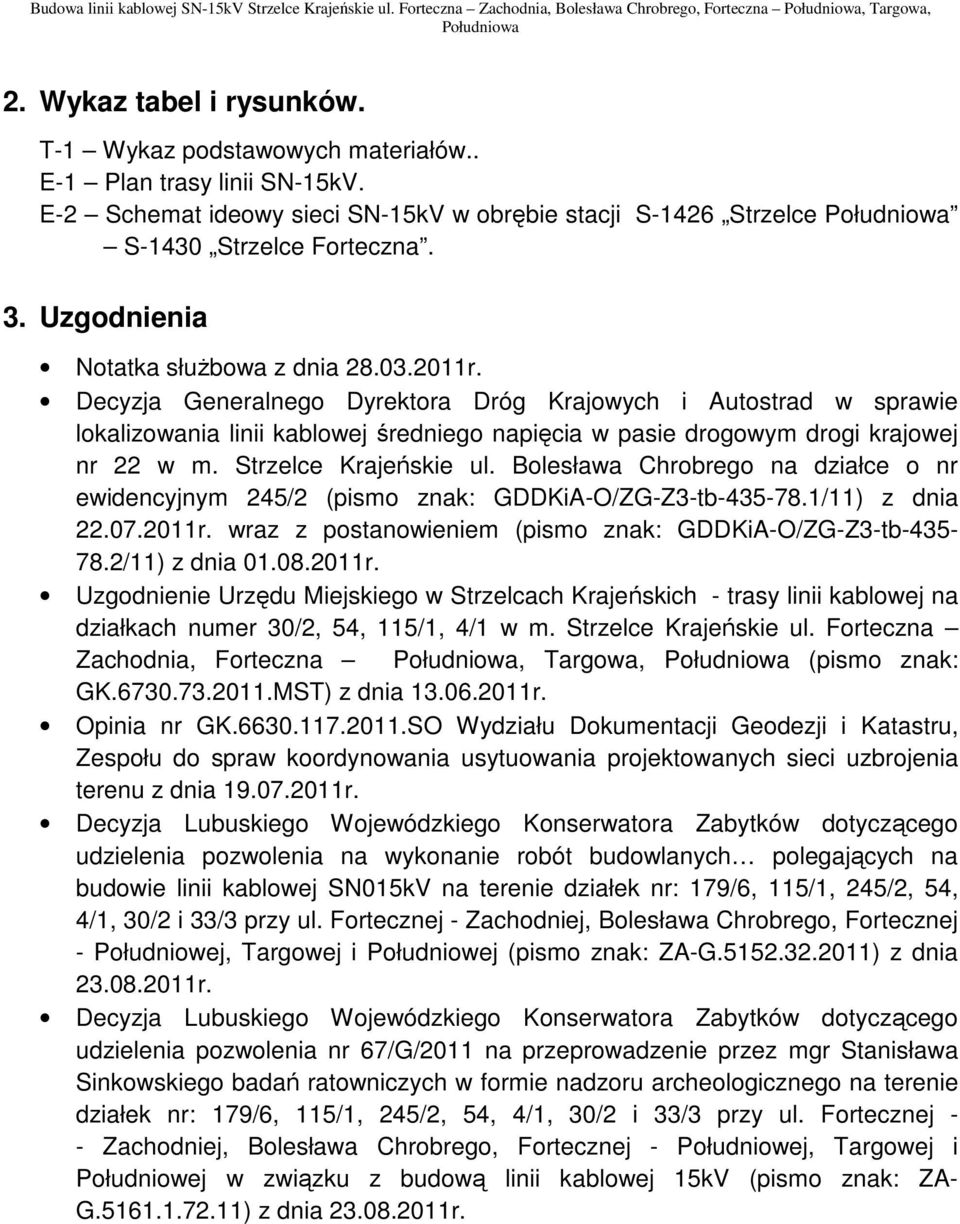

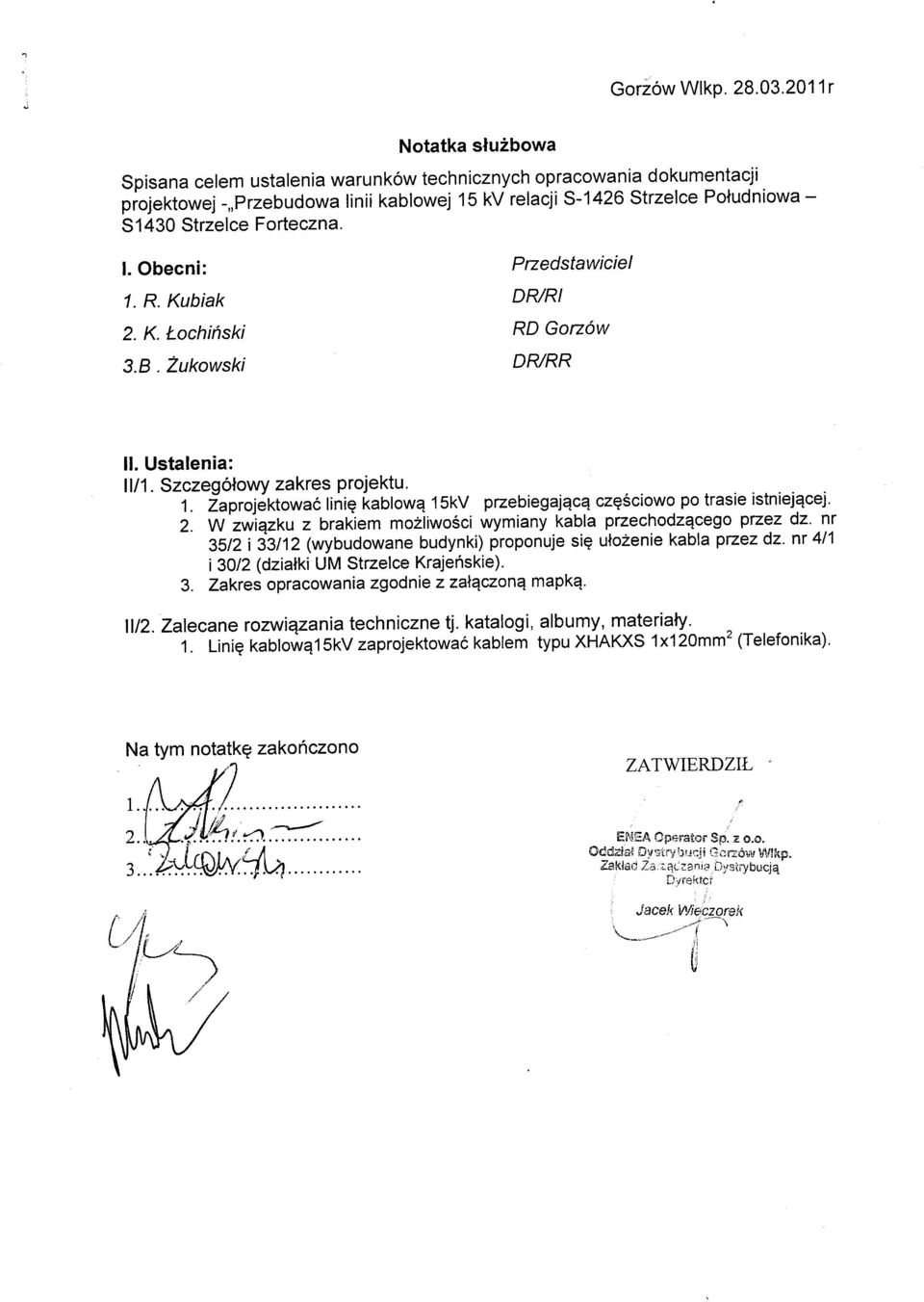

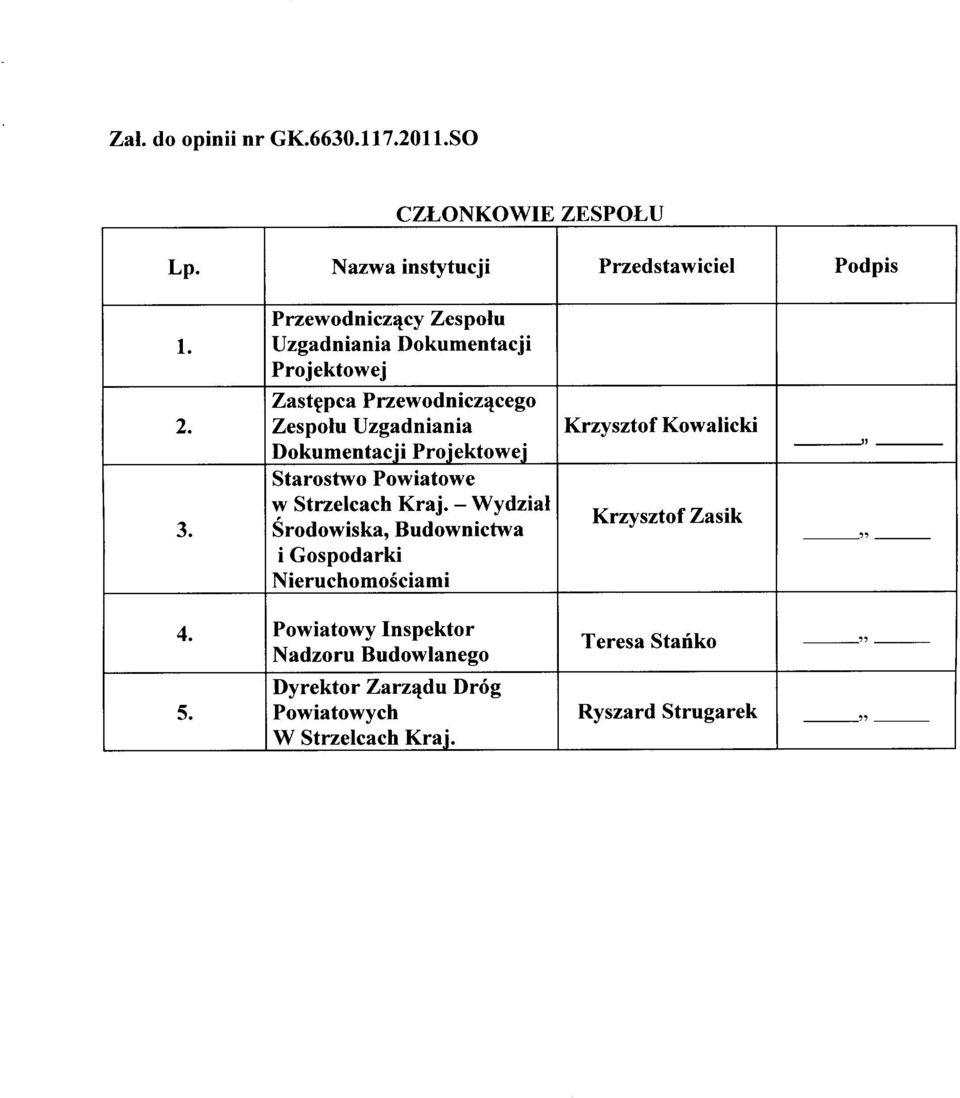

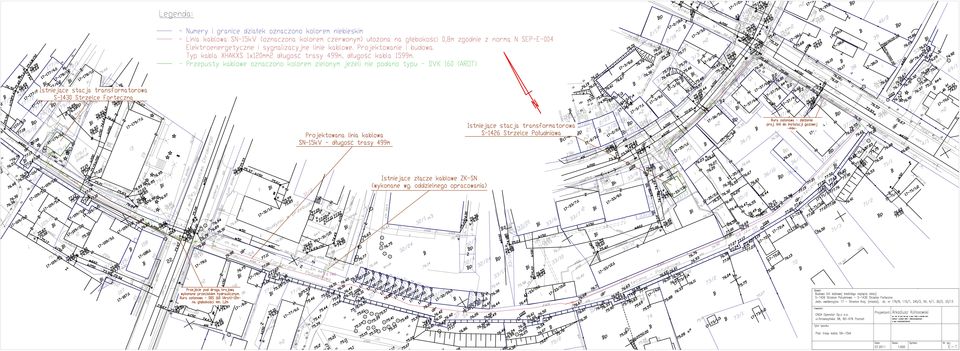

6 Budowa linii kablowej SN-15kV Strzelce Krajeńskie ul. Forteczna Zachodnia, Bolesława Chrobrego, Forteczna Południowa, Targowa, Południowa 2. Wykaz tabel i rysunków. T-1 Wykaz podstawowych materiałów.. E-1 Plan trasy linii SN-15kV. E-2 Schemat ideowy sieci SN-15kV w obrębie stacji S-1426 Strzelce Południowa S-1430 Strzelce Forteczna. 3. Uzgodnienia Notatka służbowa z dnia r. Decyzja Generalnego Dyrektora Dróg Krajowych i Autostrad w sprawie lokalizowania linii kablowej średniego napięcia w pasie drogowym drogi krajowej nr 22 w m. Strzelce Krajeńskie ul. Bolesława Chrobrego na działce o nr ewidencyjnym 245/2 (pismo znak: GDDKiA-O/ZG-Z3-tb /11) z dnia r. wraz z postanowieniem (pismo znak: GDDKiA-O/ZG-Z3-tb /11) z dnia r. Uzgodnienie Urzędu Miejskiego w Strzelcach Krajeńskich - trasy linii kablowej na działkach numer 30/2, 54, 115/1, 4/1 w m. Strzelce Krajeńskie ul. Forteczna Zachodnia, Forteczna Południowa, Targowa, Południowa (pismo znak: GK MST) z dnia r. Opinia nr GK SO Wydziału Dokumentacji Geodezji i Katastru, Zespołu do spraw koordynowania usytuowania projektowanych sieci uzbrojenia terenu z dnia r. Decyzja Lubuskiego Wojewódzkiego Konserwatora Zabytków dotyczącego udzielenia pozwolenia na wykonanie robót budowlanych polegających na budowie linii kablowej SN015kV na terenie działek nr: 179/6, 115/1, 245/2, 54, 4/1, 30/2 i 33/3 przy ul. Fortecznej - Zachodniej, Bolesława Chrobrego, Fortecznej - Południowej, Targowej i Południowej (pismo znak: ZA-G ) z dnia r. Decyzja Lubuskiego Wojewódzkiego Konserwatora Zabytków dotyczącego udzielenia pozwolenia nr 67/G/2011 na przeprowadzenie przez mgr Stanisława Sinkowskiego badań ratowniczych w formie nadzoru archeologicznego na terenie działek nr: 179/6, 115/1, 245/2, 54, 4/1, 30/2 i 33/3 przy ul. Fortecznej - - Zachodniej, Bolesława Chrobrego, Fortecznej - Południowej, Targowej i Południowej w związku z budową linii kablowej 15kV (pismo znak: ZA- G ) z dnia r.

7 Tabela nr 1 Zestawienie podstawowych materiałów Poz. Element Oznaczenie Jedn. Ilość Producent 1 Kabel XHAKXS 1x120mm2 mb 1599 TELEFONIKA 2 Głowica (w złączu) K430TB (K)M-12-2 szt. 6 EUROMOLD 3 Głowica (w stacjach) TI 24 size 5 kpl. 2 nkt cables 4 Sygnalizator zwarć doziemnych w sieciach kablowych SZK-1/01 kpl. 4 SOFTIN 5 Końcówka kablowa KAP 120/12 szt. 6 RADPOL 6 7 Rura gładkościenna grubościenna, czerwona Rura karbowana dwuścienna czerwona SRS 160 mb 12 Arot DVK 160 mb 96 Arot 8 Folia ostrzegawcza czerwona mb ca Materiały pomocnicze piasek, keramzyt, itp. kpl. 1
