1 Połą łączenia podatne (spręż ężyste) Charakterystyka elementów podatnych Charakterystyka sprężyn Klasyfikacja sprężyn Elementy gumowe

2

3 Połączenia podatne części maszynowych dokonuje się za pomocą łączników o dużej odkształcalności. Mają one zdolność sprężystego odkształcania się, dzięki czemu połączenia mogą się wzajemnie przemieszczać.

4 Dużą odkształcalność możemy uzyskać poprzez zastosowanie: materiałów o dużym module sprężystości wzdłużnej, dla których dużą odkształcalność uzyskuje się poprzez nadanie łącznikom odpowiedniego kształtu np. sprężyny. materiałów o dużej podatności (mała wartość modułu sprężystości wzdłużnej), np. guma, układy płynowe,

5 B BM W M W układy płynowe

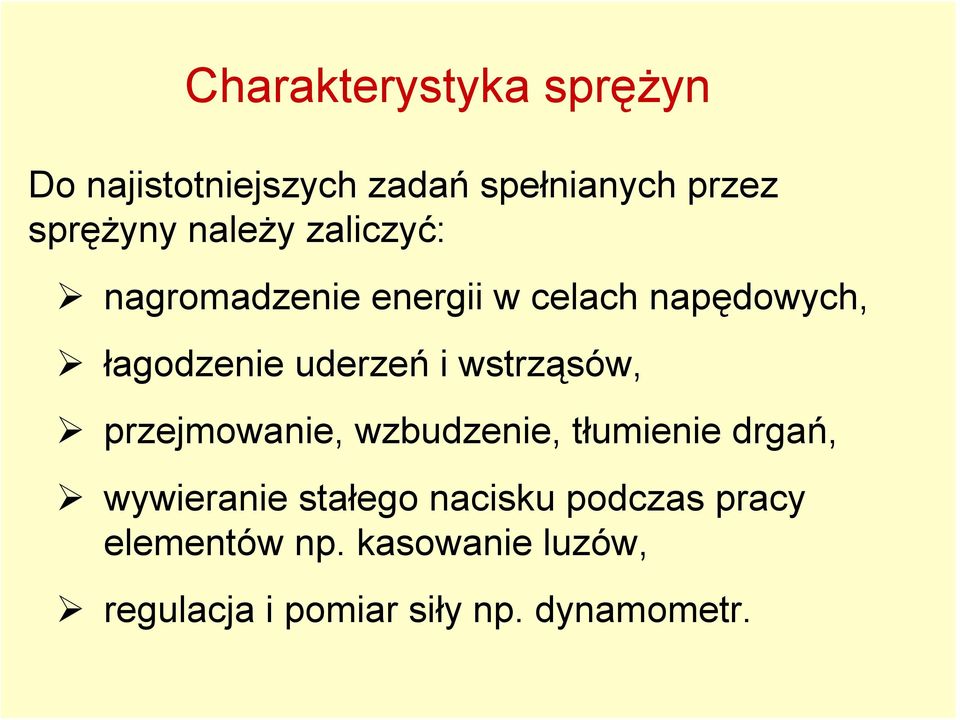

6 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

7 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

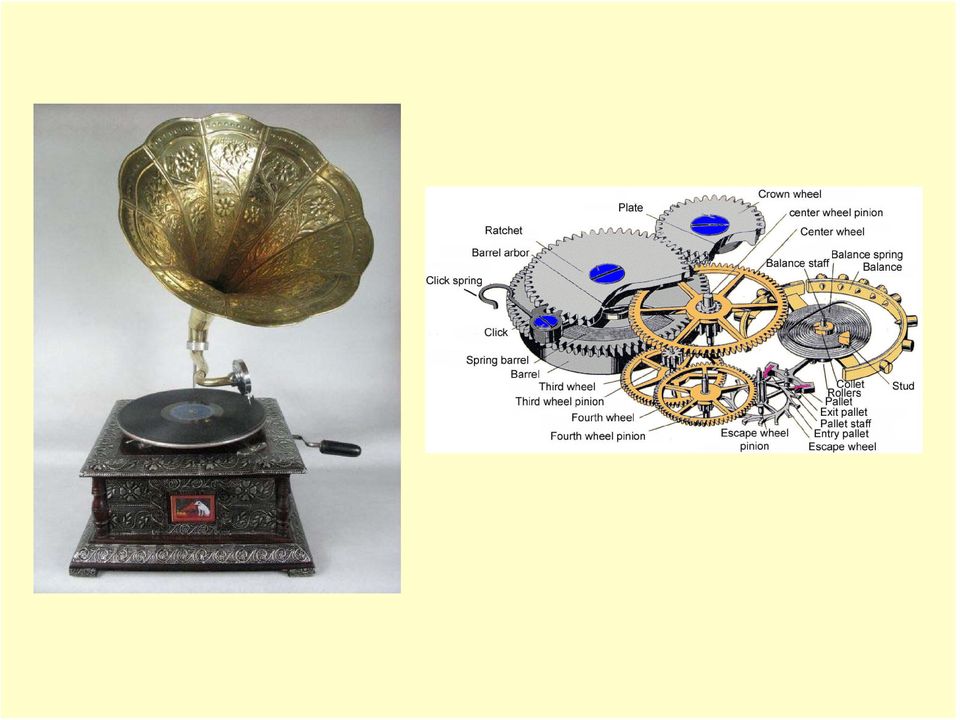

8 nagromadzenie energii w celach napędowych

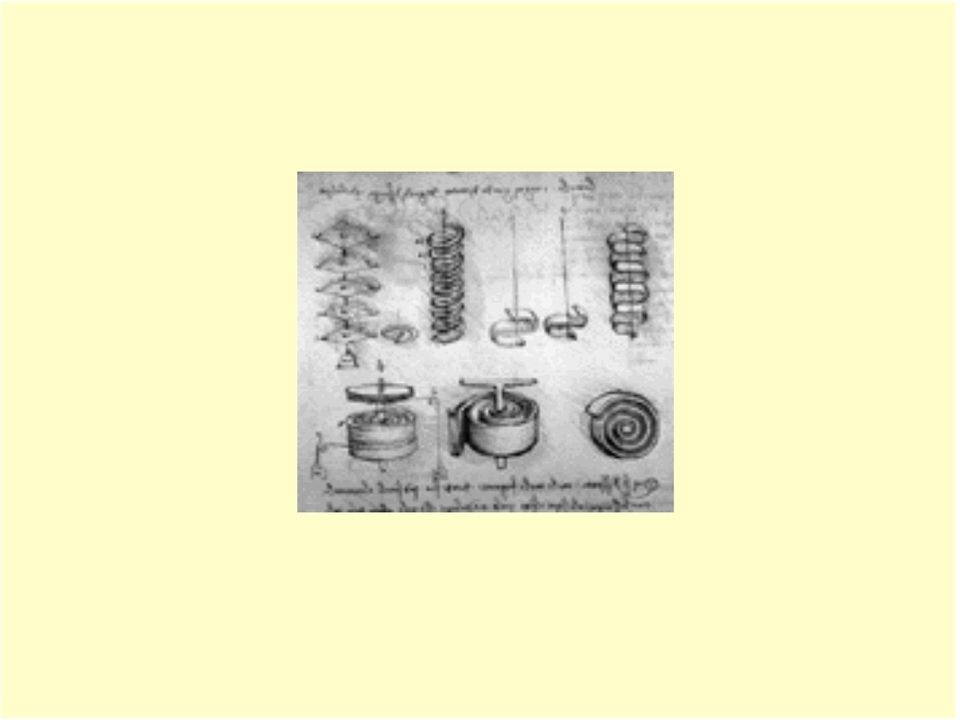

9

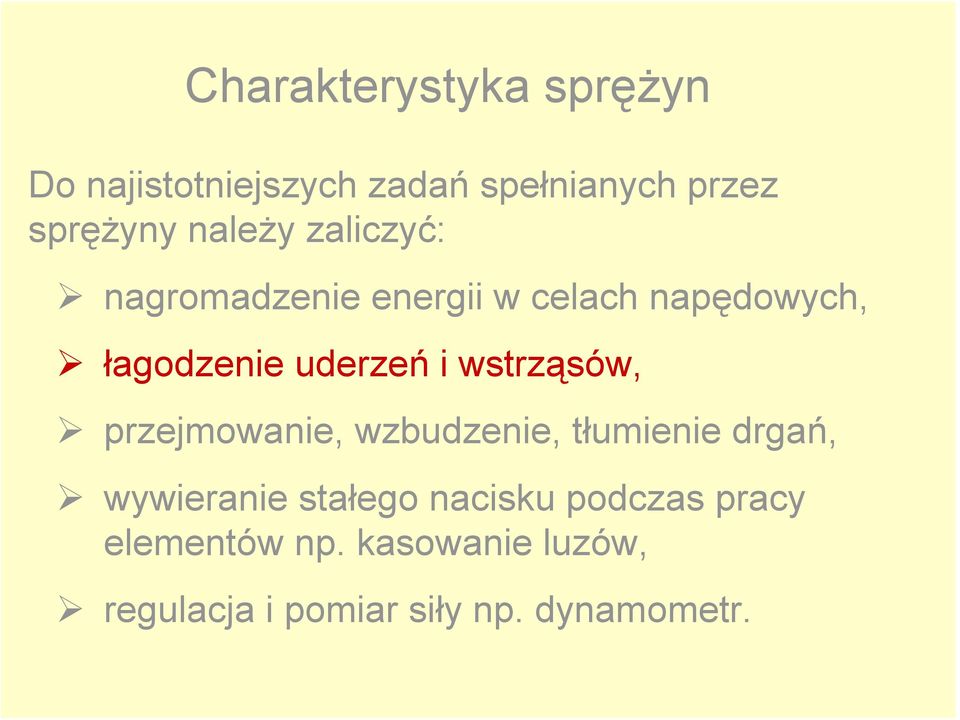

10 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

11 łagodzenie uderzeń i wstrząsów

12 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

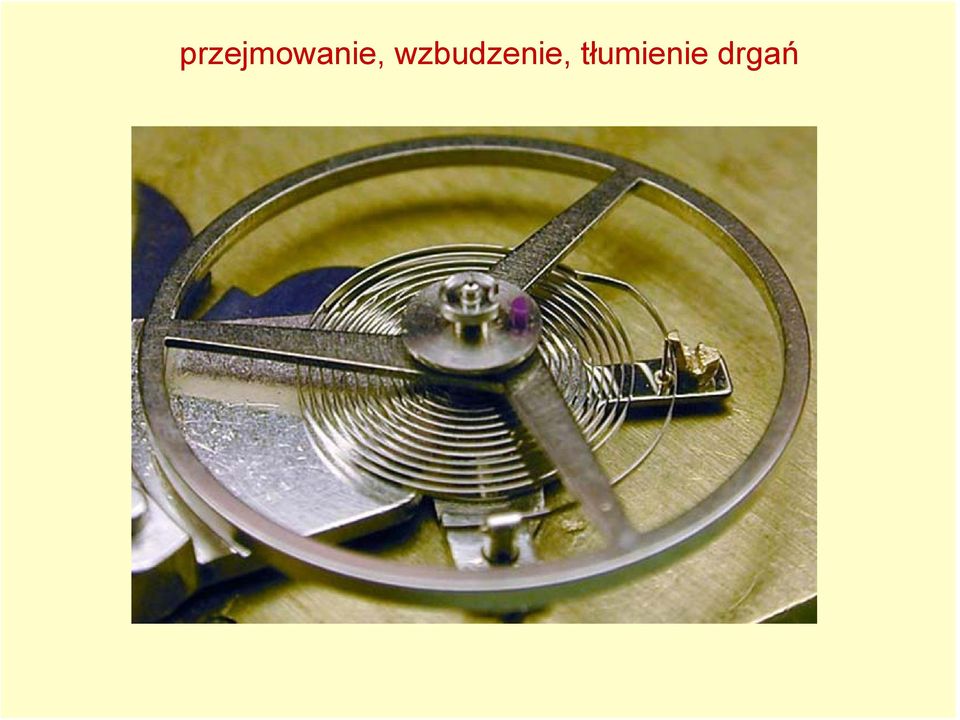

13 przejmowanie, wzbudzenie, tłumienie drgań

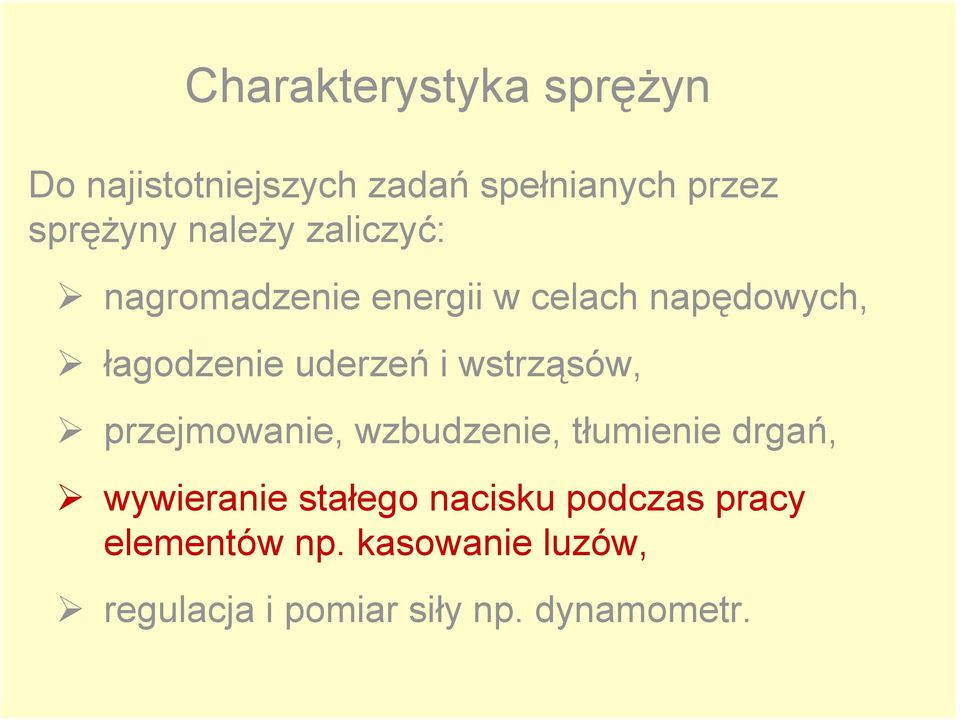

14 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

15 wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów

16 Charakterystyka sprężyn Do najistotniejszych zadań spełnianych przez sprężyny należy zaliczyć: nagromadzenie energii w celach napędowych, łagodzenie uderzeń i wstrząsów, przejmowanie, wzbudzenie, tłumienie drgań, wywieranie stałego nacisku podczas pracy elementów np. kasowanie luzów, regulacja i pomiar siły np. dynamometr.

17

18 Charakterystyka sprężyny Charakterystyką sprężyny (sztywnością sprężyny) C nazywamy zależność między jej odkształceniem (ugięciem) liniowym f lub kątowym ϕ a obciążeniem siłą P lub odpowiednio momentem M. dp C = lub C = df dm dϕ

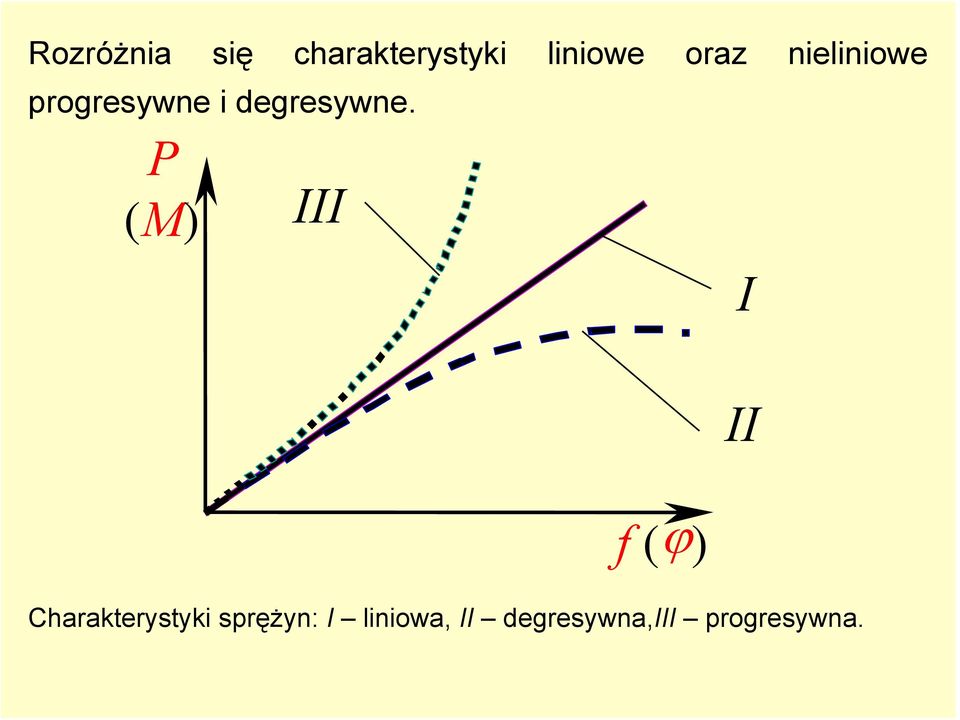

19 Rozróżnia się charakterystyki liniowe oraz nieliniowe progresywne i degresywne. P (M) III I II f (ϕ) Charakterystyki sprężyn: I liniowa, II degresywna,iii progresywna.

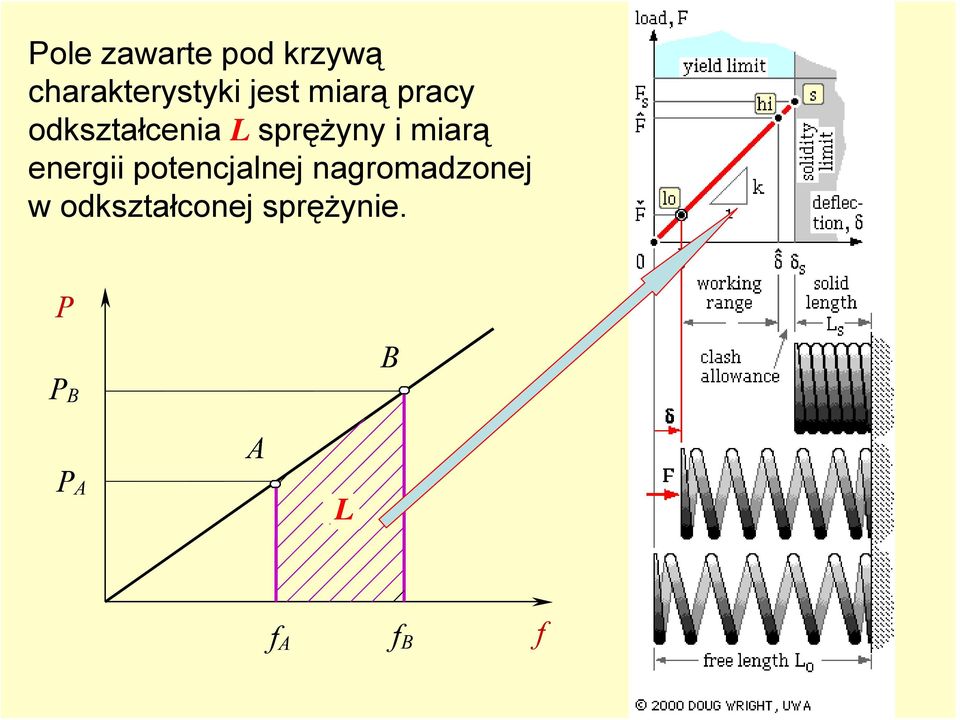

20 L Pole zawarte pod krzywą charakterystyki jest miarą pracy odkształcenia L sprężyny i miarą energii potencjalnej nagromadzonej w odkształconej sprężynie. P P B B P A A L f A f B f

21 Ważną cechę sprężyny stanowi zdolność do rozpraszania energii, której miarą jest pole pętli histerezy. P pętla histerezy obciążanie odciążanie f

22 Wskutek pracy tarcia wewnętrznego w sprężynie, użyteczna energia potencjalna nagromadzona w sprężynie odkształconej jest mniejsza od całkowitej pracy włożonej podczas odkształcania sprężyny. Część pracy włożonej zużywana jest na pokonanie oporów tarcia w sprężynie i jest rozpraszana w otoczeniu w postaci ciepła. Do tłumienia drgań i łagodzenia uderzeń stosowane są sprężyny o dużej pracy tarcia i znacznym polu pętli histerezy. Sprężyny przeznaczone do akumulowania energii (sprężyny napędowe) i do urządzeń pomiarowych powinny mieć możliwie małe pola pętli histerezy.

23 Klasyfikacja sprężyn Sprężyny można klasyfikować według różnych kryteriów, np. według: rodzaju dominujących naprężeń, sposobu obciążenia, kształtu - to kryterium ustala rodzaj sprężyny.

24 Klasyfikacja według rodzaju dominujących naprężeń: o naprężeniach skręcających, o naprężeniach gnących: naciskowe, skrętowe, o naprężeniach rozciągających lub ściskających, o złożonym stanie naprężeń.

25 Klasyfikacja według sposobu obciążenia: obciążone siłą naciągową lub naciskową, obciążone momentem skręcającym, obciążone momentem zginającym.

26 Klasyfikacja według kształtu : cylindryczne śrubowe,

27

28

29 Klasyfikacja według kształtu : stożkowe śrubowe,

30 Klasyfikacja według kształtu : talerzowe,

31 Klasyfikacja według kształtu: -pierścieniowe,

32 Klasyfikacja według kształtu: - blokowe,

33 Klasyfikacja według kształtu: - tulejowe,

34 Klasyfikacja według kształtu: -drążki skrętne,

35

36 Klasyfikacja według kształtu: - walcowe śrubowe,

37 Klasyfikacja według kształtu: - spiralne,

38 Klasyfikacja według kształtu: -płaskie płytowe.

39

40

41 Podatne elementy gumowe Podatne elementy gumowe wykonuje się z gumy naturalnej lub syntetycznej. Podatne elementy gumowe stosowane są w budowie maszyn, amortyzatorach, zderzakach, tłumikach drgań i dźwięków, do fundamentowania, w sprzęgłach, itp.

42 Do najistotniejszych zalet należy zaliczyć: małe moduły sprężystości E i G, zapewniające dużą odkształcalność, dużą zdolność akumulowania energii, dużą zdolność tłumienia drgań, małą gęstość, łatwość łączenia z metalem poprzez wulkanizowanie (klejenie), dużą odporność na zmęczenie, progresywną charakterystykę (zderzaki).

43 Do najistotniejszych wad należy zaliczyć: małą wytrzymałość mechaniczną, nieściśliwość, wrażliwość na zmiany temperatury, małą odporność na oleje i benzynę, naturalne starzenie się gumy, dużą objętość połączenia.
