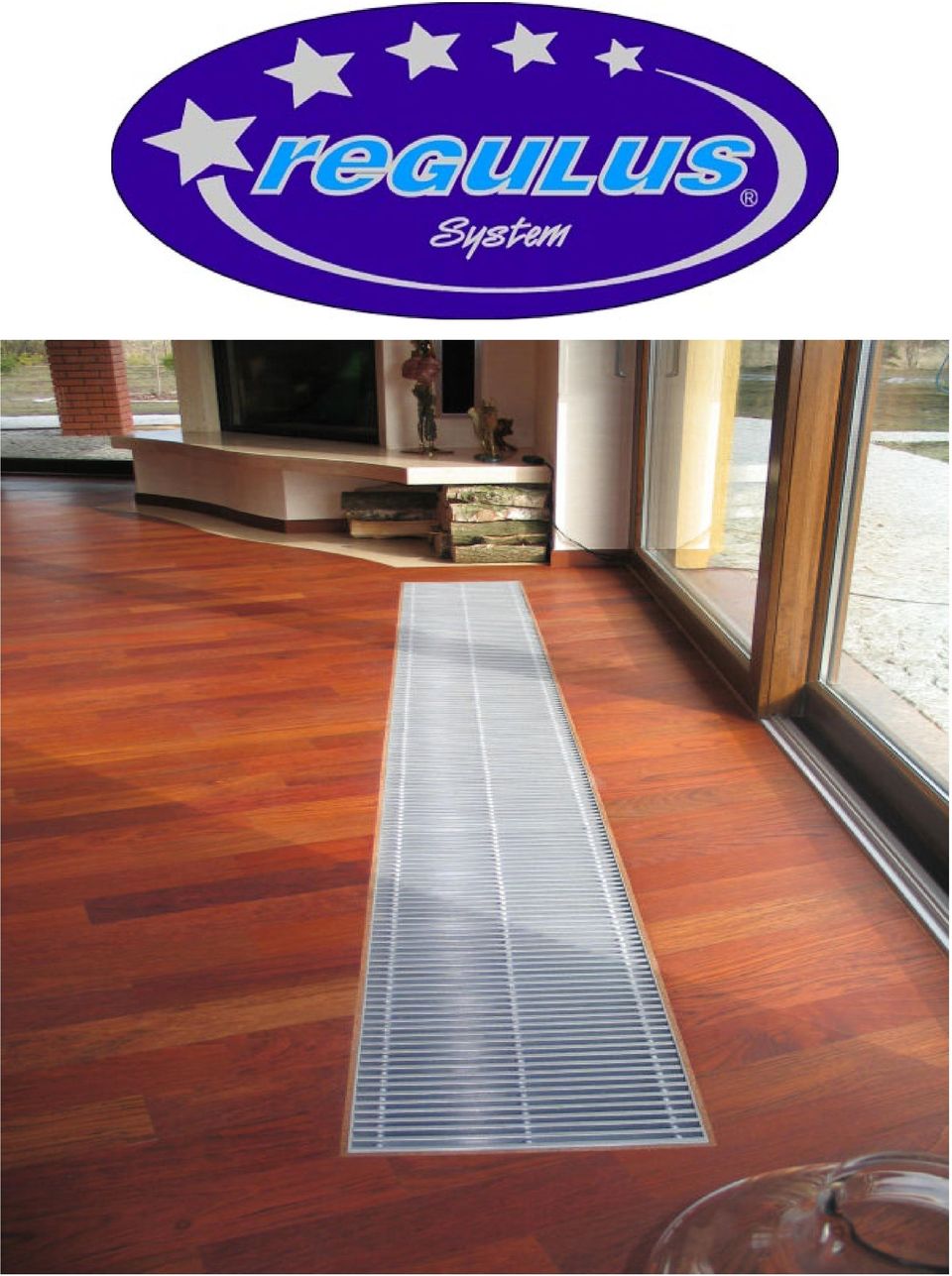

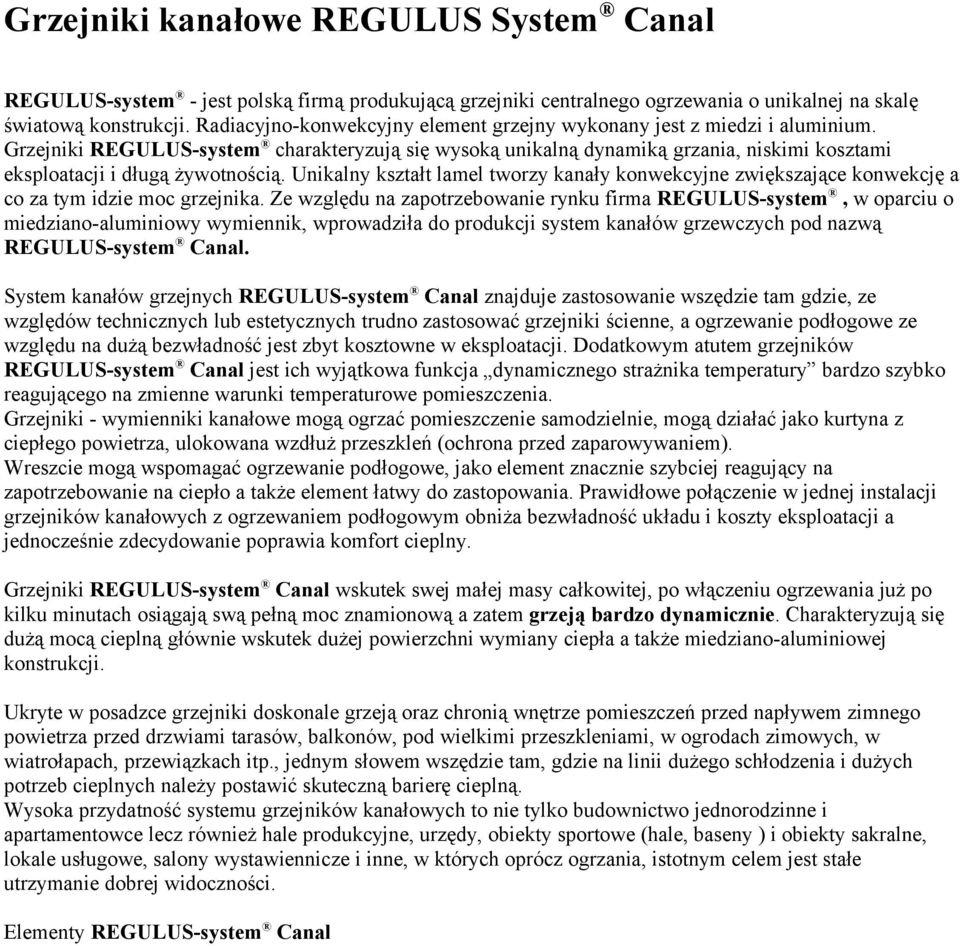

2 Grzejniki kanałowe REGULUS System Canal REGULUS-system - jest polską firmą produkującą grzejniki centralnego ogrzewania o unikalnej na skalę światową konstrukcji. Radiacyjno-konwekcyjny element grzejny wykonany jest z miedzi i aluminium. Grzejniki REGULUS-system charakteryzują się wysoką unikalną dynamiką grzania, niskimi kosztami eksploatacji i długą żywotnością. Unikalny kształt lamel tworzy kanały konwekcyjne zwiększające konwekcję a co za tym idzie moc grzejnika. Ze względu na zapotrzebowanie rynku firma REGULUS-system, w oparciu o miedziano-aluminiowy wymiennik, wprowadziła do produkcji system kanałów grzewczych pod nazwą REGULUS-system Canal. System kanałów grzejnych REGULUS-system Canal znajduje zastosowanie wszędzie tam gdzie, ze względów technicznych lub estetycznych trudno zastosować grzejniki ścienne, a ogrzewanie podłogowe ze względu na dużą bezwładność jest zbyt kosztowne w eksploatacji. Dodatkowym atutem grzejników REGULUS-system Canal jest ich wyjątkowa funkcja dynamicznego strażnika temperatury bardzo szybko reagującego na zmienne warunki temperaturowe pomieszczenia. Grzejniki - wymienniki kanałowe mogą ogrzać pomieszczenie samodzielnie, mogą działać jako kurtyna z ciepłego powietrza, ulokowana wzdłuż przeszkleń (ochrona przed zaparowywaniem). Wreszcie mogą wspomagać ogrzewanie podłogowe, jako element znacznie szybciej reagujący na zapotrzebowanie na ciepło a także element łatwy do zastopowania. Prawidłowe połączenie w jednej instalacji grzejników kanałowych z ogrzewaniem podłogowym obniża bezwładność układu i koszty eksploatacji a jednocześnie zdecydowanie poprawia komfort cieplny. Grzejniki REGULUS-system Canal wskutek swej małej masy całkowitej, po włączeniu ogrzewania już po kilku minutach osiągają swą pełną moc znamionową a zatem grzeją bardzo dynamicznie. Charakteryzują się dużą mocą cieplną głównie wskutek dużej powierzchni wymiany ciepła a także miedziano-aluminiowej konstrukcji. Ukryte w posadzce grzejniki doskonale grzeją oraz chronią wnętrze pomieszczeń przed napływem zimnego powietrza przed drzwiami tarasów, balkonów, pod wielkimi przeszkleniami, w ogrodach zimowych, w wiatrołapach, przewiązkach itp., jednym słowem wszędzie tam, gdzie na linii dużego schłodzenia i dużych potrzeb cieplnych należy postawić skuteczną barierę cieplną. Wysoka przydatność systemu grzejników kanałowych to nie tylko budownictwo jednorodzinne i apartamentowce lecz również hale produkcyjne, urzędy, obiekty sportowe (hale, baseny ) i obiekty sakralne, lokale usługowe, salony wystawiennicze i inne, w których oprócz ogrzania, istotnym celem jest stałe utrzymanie dobrej widoczności. Elementy REGULUS-system Canal

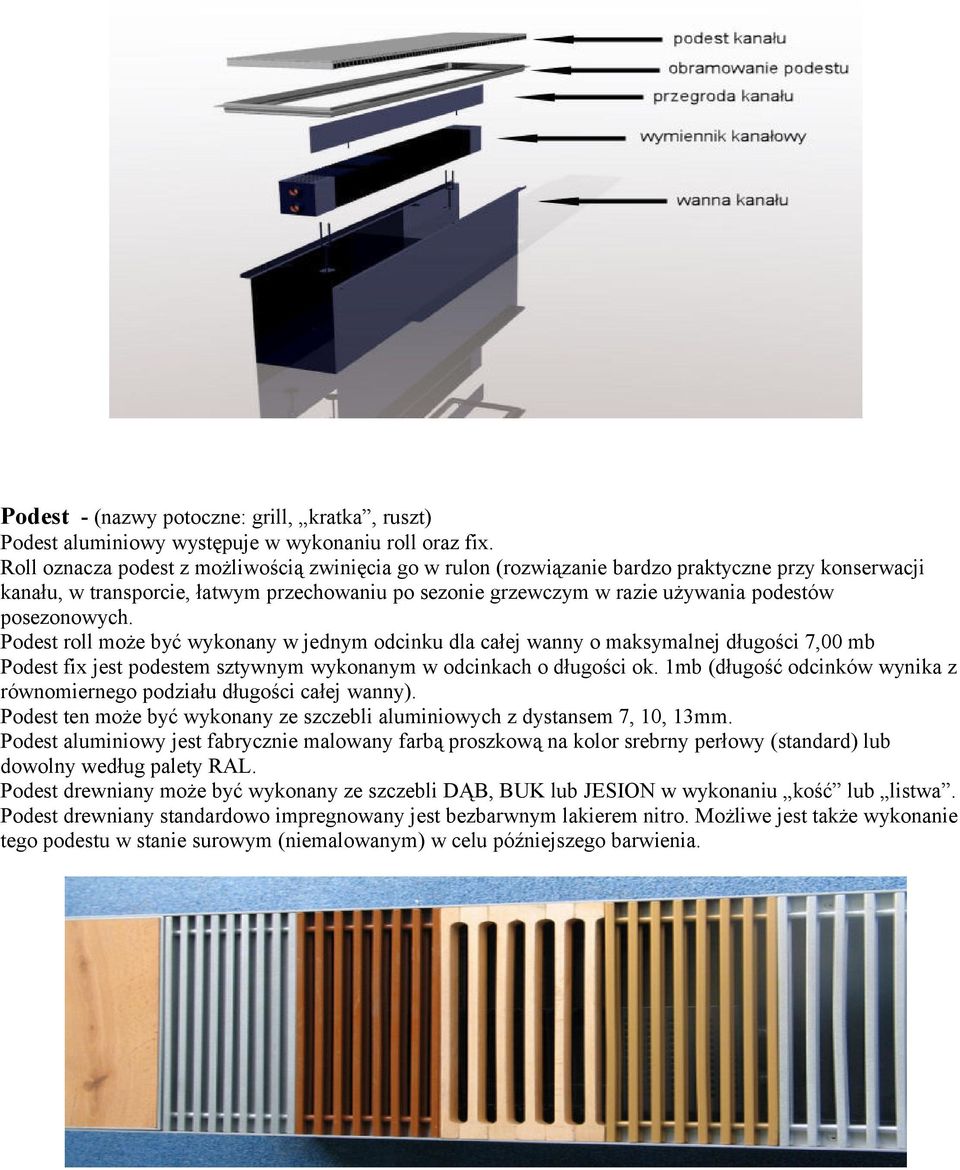

3 Podest - (nazwy potoczne: grill, kratka, ruszt) Podest aluminiowy występuje w wykonaniu roll oraz fix. Roll oznacza podest z możliwością zwinięcia go w rulon (rozwiązanie bardzo praktyczne przy konserwacji kanału, w transporcie, łatwym przechowaniu po sezonie grzewczym w razie używania podestów posezonowych. Podest roll może być wykonany w jednym odcinku dla całej wanny o maksymalnej długości 7,00 mb Podest fix jest podestem sztywnym wykonanym w odcinkach o długości ok. 1mb (długość odcinków wynika z równomiernego podziału długości całej wanny). Podest ten może być wykonany ze szczebli aluminiowych z dystansem 7, 10, 13mm. Podest aluminiowy jest fabrycznie malowany farbą proszkową na kolor srebrny perłowy (standard) lub dowolny według palety RAL. Podest drewniany może być wykonany ze szczebli DĄB, BUK lub JESION w wykonaniu kość lub listwa. Podest drewniany standardowo impregnowany jest bezbarwnym lakierem nitro. Możliwe jest także wykonanie tego podestu w stanie surowym (niemalowanym) w celu późniejszego barwienia.

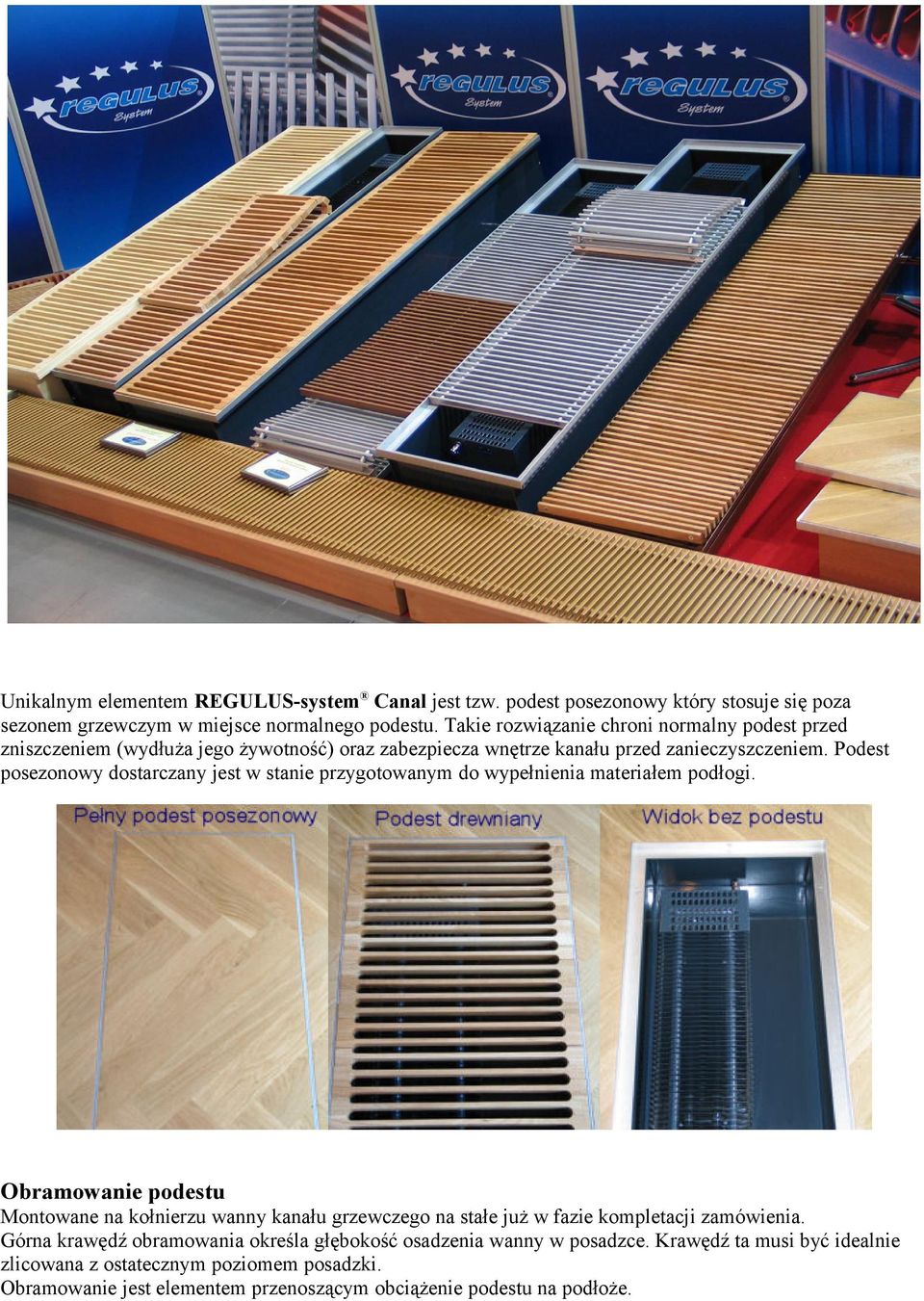

4 Unikalnym elementem REGULUS-system Canal jest tzw. podest posezonowy który stosuje się poza sezonem grzewczym w miejsce normalnego podestu. Takie rozwiązanie chroni normalny podest przed zniszczeniem (wydłuża jego żywotność) oraz zabezpiecza wnętrze kanału przed zanieczyszczeniem. Podest posezonowy dostarczany jest w stanie przygotowanym do wypełnienia materiałem podłogi. Obramowanie podestu Montowane na kołnierzu wanny kanału grzewczego na stałe już w fazie kompletacji zamówienia. Górna krawędź obramowania określa głębokość osadzenia wanny w posadzce. Krawędź ta musi być idealnie zlicowana z ostatecznym poziomem posadzki. Obramowanie jest elementem przenoszącym obciążenie podestu na podłoże.

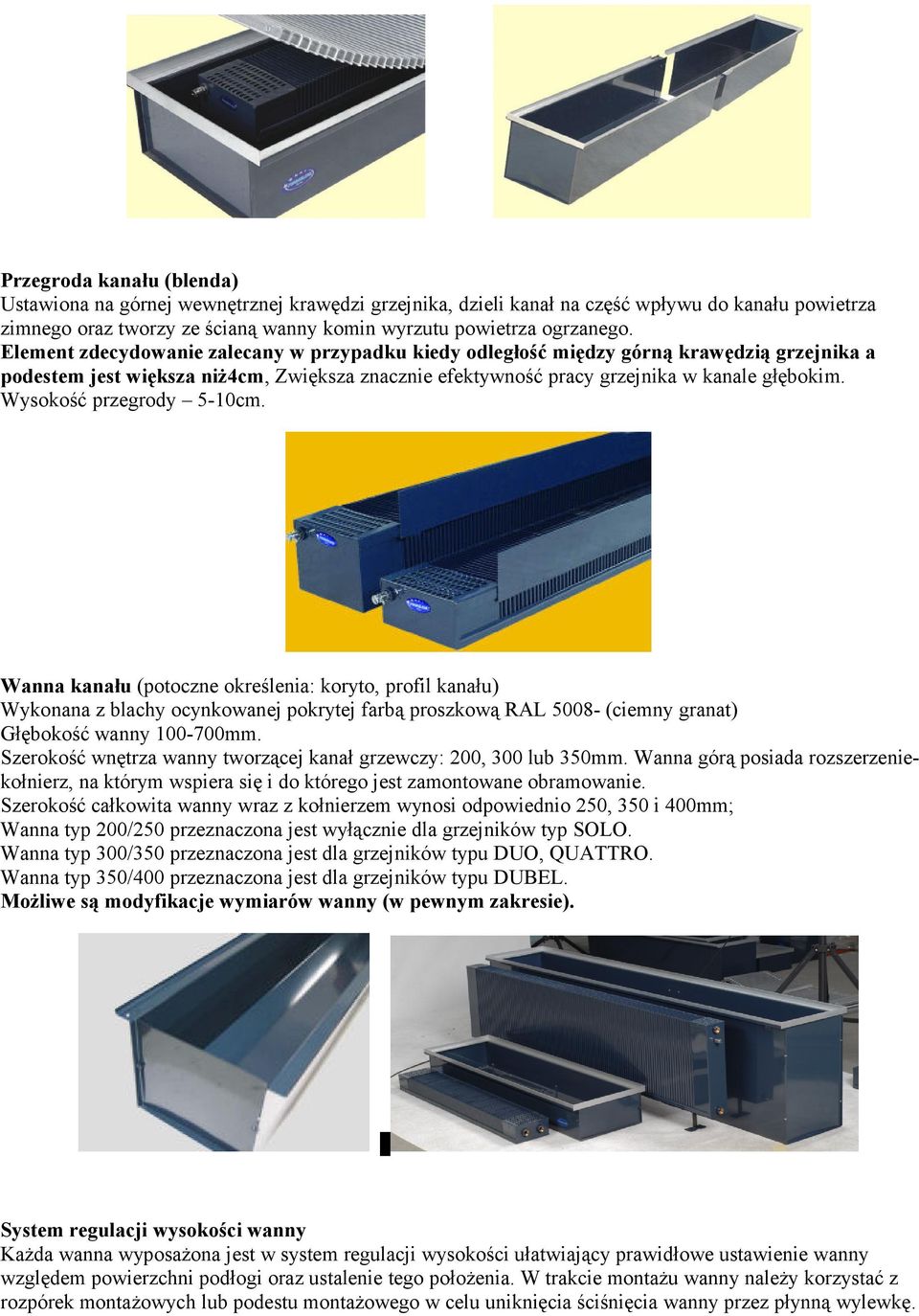

5 Przegroda kanału (blenda) Ustawiona na górnej wewnętrznej krawędzi grzejnika, dzieli kanał na część wpływu do kanału powietrza zimnego oraz tworzy ze ścianą wanny komin wyrzutu powietrza ogrzanego. Element zdecydowanie zalecany w przypadku kiedy odległość między górną krawędzią grzejnika a podestem jest większa niż4cm, Zwiększa znacznie efektywność pracy grzejnika w kanale głębokim. Wysokość przegrody 5-10cm. Wanna kanału (potoczne określenia: koryto, profil kanału) Wykonana z blachy ocynkowanej pokrytej farbą proszkową RAL (ciemny granat) Głębokość wanny mm. Szerokość wnętrza wanny tworzącej kanał grzewczy: 200, 300 lub 350mm. Wanna górą posiada rozszerzeniekołnierz, na którym wspiera się i do którego jest zamontowane obramowanie. Szerokość całkowita wanny wraz z kołnierzem wynosi odpowiednio 250, 350 i 400mm; Wanna typ 200/250 przeznaczona jest wyłącznie dla grzejników typ SOLO. Wanna typ 300/350 przeznaczona jest dla grzejników typu DUO, QUATTRO. Wanna typ 350/400 przeznaczona jest dla grzejników typu DUBEL. Możliwe są modyfikacje wymiarów wanny (w pewnym zakresie). System regulacji wysokości wanny Każda wanna wyposażona jest w system regulacji wysokości ułatwiający prawidłowe ustawienie wanny względem powierzchni podłogi oraz ustalenie tego położenia. W trakcie montażu wanny należy korzystać z rozpórek montażowych lub podestu montażowego w celu uniknięcia ściśnięcia wanny przez płynną wylewkę.

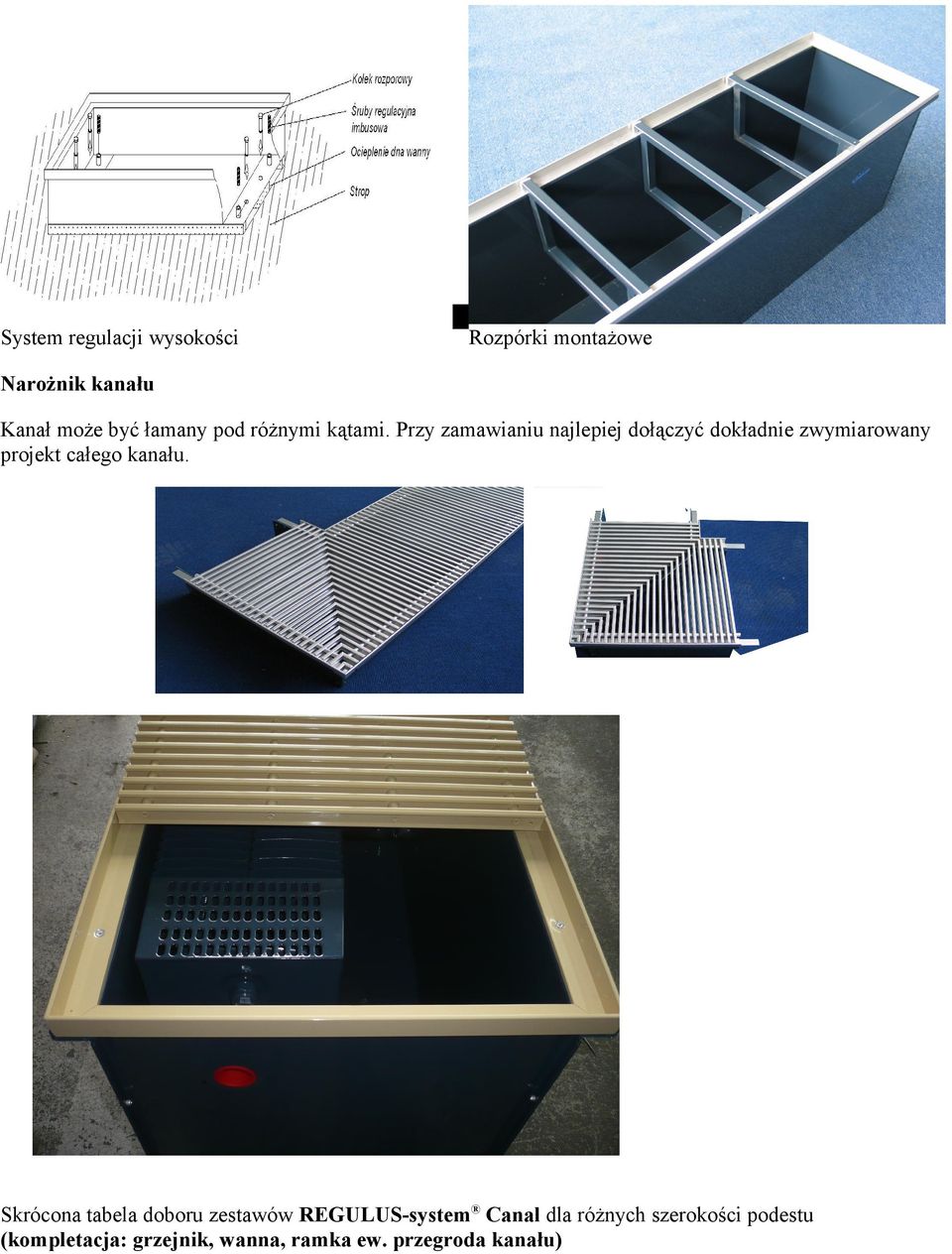

6 System regulacji wysokości Rozpórki montażowe Narożnik kanału Kanał może być łamany pod różnymi kątami. Przy zamawianiu najlepiej dołączyć dokładnie zwymiarowany projekt całego kanału. Skrócona tabela doboru zestawów REGULUS-system Canal dla różnych szerokości podestu (kompletacja: grzejnik, wanna, ramka ew. przegroda kanału)

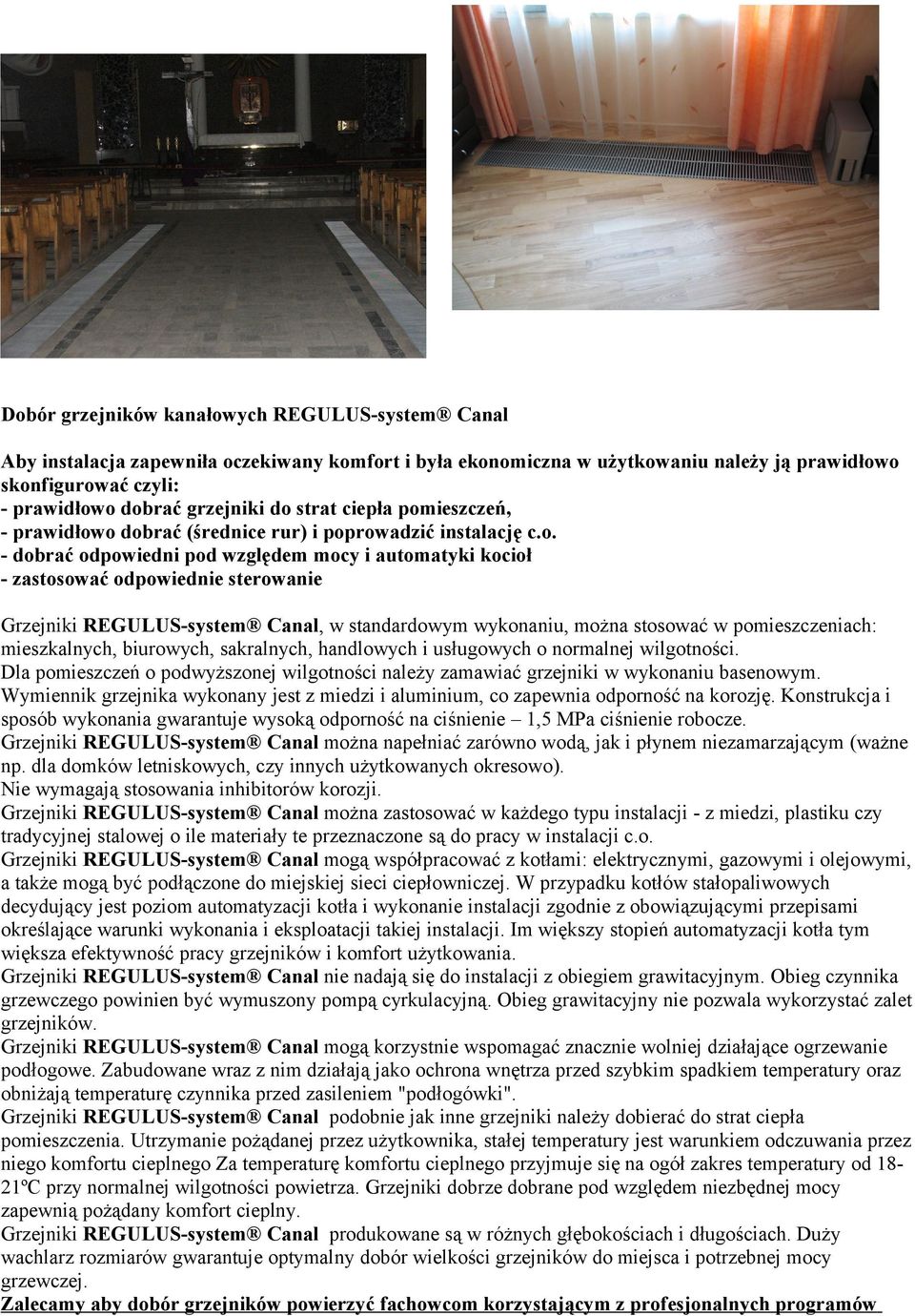

7 Dobór grzejników kanałowych REGULUS-system Canal Aby instalacja zapewniła oczekiwany komfort i była ekonomiczna w użytkowaniu należy ją prawidłowo skonfigurować czyli: - prawidłowo dobrać grzejniki do strat ciepła pomieszczeń, - prawidłowo dobrać (średnice rur) i poprowadzić instalację c.o. - dobrać odpowiedni pod względem mocy i automatyki kocioł - zastosować odpowiednie sterowanie Grzejniki REGULUS-system Canal, w standardowym wykonaniu, można stosować w pomieszczeniach: mieszkalnych, biurowych, sakralnych, handlowych i usługowych o normalnej wilgotności. Dla pomieszczeń o podwyższonej wilgotności należy zamawiać grzejniki w wykonaniu basenowym. Wymiennik grzejnika wykonany jest z miedzi i aluminium, co zapewnia odporność na korozję. Konstrukcja i sposób wykonania gwarantuje wysoką odporność na ciśnienie 1,5 MPa ciśnienie robocze. Grzejniki REGULUS-system Canal można napełniać zarówno wodą, jak i płynem niezamarzającym (ważne np. dla domków letniskowych, czy innych użytkowanych okresowo). Nie wymagają stosowania inhibitorów korozji. Grzejniki REGULUS-system Canal można zastosować w każdego typu instalacji - z miedzi, plastiku czy tradycyjnej stalowej o ile materiały te przeznaczone są do pracy w instalacji c.o. Grzejniki REGULUS-system Canal mogą współpracować z kotłami: elektrycznymi, gazowymi i olejowymi, a także mogą być podłączone do miejskiej sieci ciepłowniczej. W przypadku kotłów stałopaliwowych decydujący jest poziom automatyzacji kotła i wykonanie instalacji zgodnie z obowiązującymi przepisami określające warunki wykonania i eksploatacji takiej instalacji. Im większy stopień automatyzacji kotła tym większa efektywność pracy grzejników i komfort użytkowania. Grzejniki REGULUS-system Canal nie nadają się do instalacji z obiegiem grawitacyjnym. Obieg czynnika grzewczego powinien być wymuszony pompą cyrkulacyjną. Obieg grawitacyjny nie pozwala wykorzystać zalet grzejników. Grzejniki REGULUS-system Canal mogą korzystnie wspomagać znacznie wolniej działające ogrzewanie podłogowe. Zabudowane wraz z nim działają jako ochrona wnętrza przed szybkim spadkiem temperatury oraz obniżają temperaturę czynnika przed zasileniem "podłogówki". Grzejniki REGULUS-system Canal podobnie jak inne grzejniki należy dobierać do strat ciepła pomieszczenia. Utrzymanie pożądanej przez użytkownika, stałej temperatury jest warunkiem odczuwania przez niego komfortu cieplnego Za temperaturę komfortu cieplnego przyjmuje się na ogół zakres temperatury od 1821ºC przy normalnej wilgotności powietrza. Grzejniki dobrze dobrane pod względem niezbędnej mocy zapewnią pożądany komfort cieplny. Grzejniki REGULUS-system Canal produkowane są w różnych głębokościach i długościach. Duży wachlarz rozmiarów gwarantuje optymalny dobór wielkości grzejników do miejsca i potrzebnej mocy grzewczej. Zalecamy aby dobór grzejników powierzyć fachowcom korzystającym z profesjonalnych programów

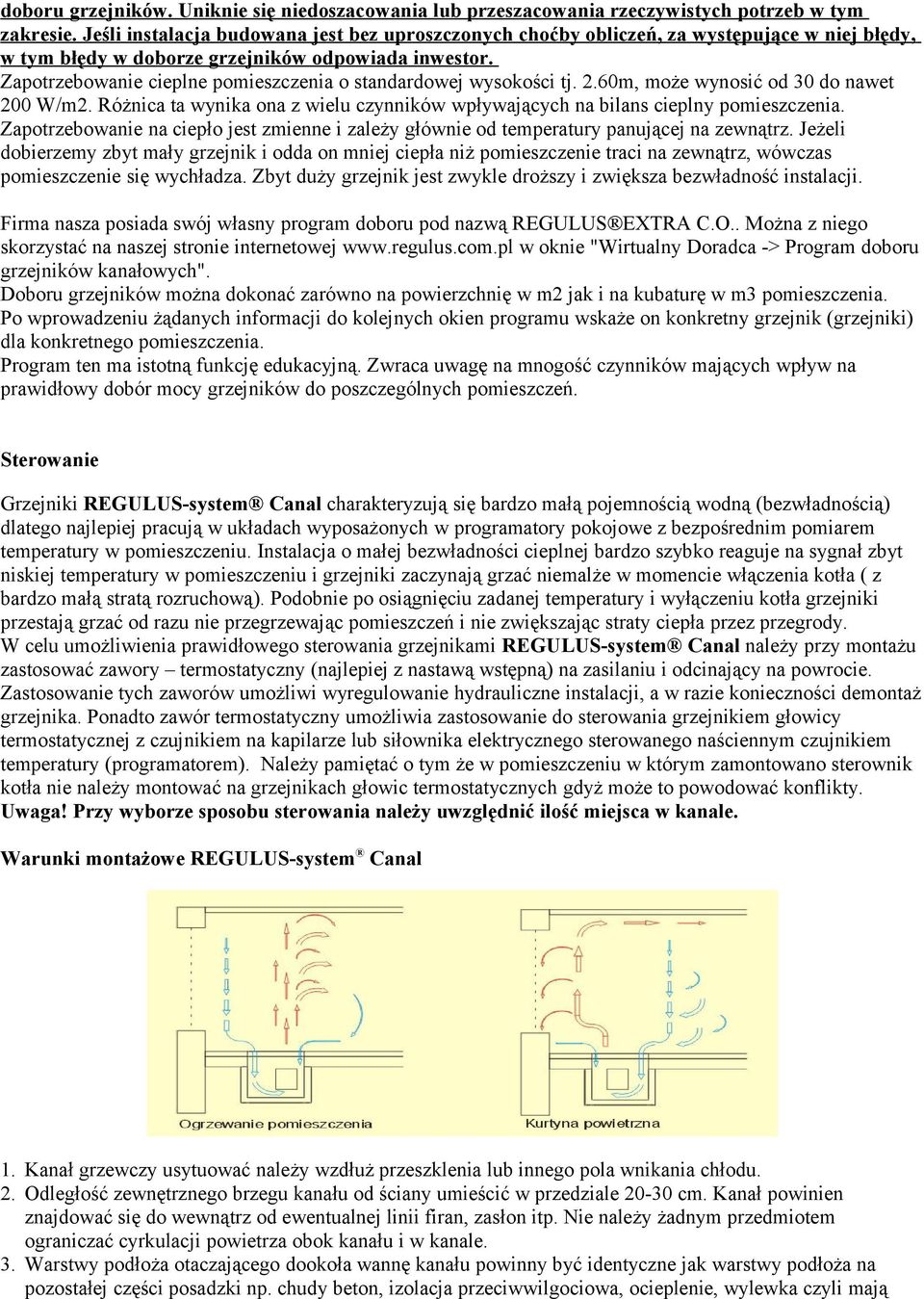

8 doboru grzejników. Uniknie się niedoszacowania lub przeszacowania rzeczywistych potrzeb w tym zakresie. Jeśli instalacja budowana jest bez uproszczonych choćby obliczeń, za występujące w niej błędy, w tym błędy w doborze grzejników odpowiada inwestor. Zapotrzebowanie cieplne pomieszczenia o standardowej wysokości tj. 2.60m, może wynosić od 30 do nawet 200 W/m2. Różnica ta wynika ona z wielu czynników wpływających na bilans cieplny pomieszczenia. Zapotrzebowanie na ciepło jest zmienne i zależy głównie od temperatury panującej na zewnątrz. Jeżeli dobierzemy zbyt mały grzejnik i odda on mniej ciepła niż pomieszczenie traci na zewnątrz, wówczas pomieszczenie się wychładza. Zbyt duży grzejnik jest zwykle droższy i zwiększa bezwładność instalacji. Firma nasza posiada swój własny program doboru pod nazwą REGULUS EXTRA C.O.. Można z niego skorzystać na naszej stronie internetowej w oknie "Wirtualny Doradca -> Program doboru grzejników kanałowych". Doboru grzejników można dokonać zarówno na powierzchnię w m2 jak i na kubaturę w m3 pomieszczenia. Po wprowadzeniu żądanych informacji do kolejnych okien programu wskaże on konkretny grzejnik (grzejniki) dla konkretnego pomieszczenia. Program ten ma istotną funkcję edukacyjną. Zwraca uwagę na mnogość czynników mających wpływ na prawidłowy dobór mocy grzejników do poszczególnych pomieszczeń. Sterowanie Grzejniki REGULUS-system Canal charakteryzują się bardzo małą pojemnością wodną (bezwładnością) dlatego najlepiej pracują w układach wyposażonych w programatory pokojowe z bezpośrednim pomiarem temperatury w pomieszczeniu. Instalacja o małej bezwładności cieplnej bardzo szybko reaguje na sygnał zbyt niskiej temperatury w pomieszczeniu i grzejniki zaczynają grzać niemalże w momencie włączenia kotła ( z bardzo małą stratą rozruchową). Podobnie po osiągnięciu zadanej temperatury i wyłączeniu kotła grzejniki przestają grzać od razu nie przegrzewając pomieszczeń i nie zwiększając straty ciepła przez przegrody. W celu umożliwienia prawidłowego sterowania grzejnikami REGULUS-system Canal należy przy montażu zastosować zawory termostatyczny (najlepiej z nastawą wstępną) na zasilaniu i odcinający na powrocie. Zastosowanie tych zaworów umożliwi wyregulowanie hydrauliczne instalacji, a w razie konieczności demontaż grzejnika. Ponadto zawór termostatyczny umożliwia zastosowanie do sterowania grzejnikiem głowicy termostatycznej z czujnikiem na kapilarze lub siłownika elektrycznego sterowanego naściennym czujnikiem temperatury (programatorem). Należy pamiętać o tym że w pomieszczeniu w którym zamontowano sterownik kotła nie należy montować na grzejnikach głowic termostatycznych gdyż może to powodować konflikty. Uwaga! Przy wyborze sposobu sterowania należy uwzględnić ilość miejsca w kanale. Warunki montażowe REGULUS-system Canal 1. Kanał grzewczy usytuować należy wzdłuż przeszklenia lub innego pola wnikania chłodu. 2. Odległość zewnętrznego brzegu kanału od ściany umieścić w przedziale cm. Kanał powinien znajdować się do wewnątrz od ewentualnej linii firan, zasłon itp. Nie należy żadnym przedmiotem ograniczać cyrkulacji powietrza obok kanału i w kanale. 3. Warstwy podłoża otaczającego dookoła wannę kanału powinny być identyczne jak warstwy podłoża na pozostałej części posadzki np. chudy beton, izolacja przeciwwilgociowa, ocieplenie, wylewka czyli mają

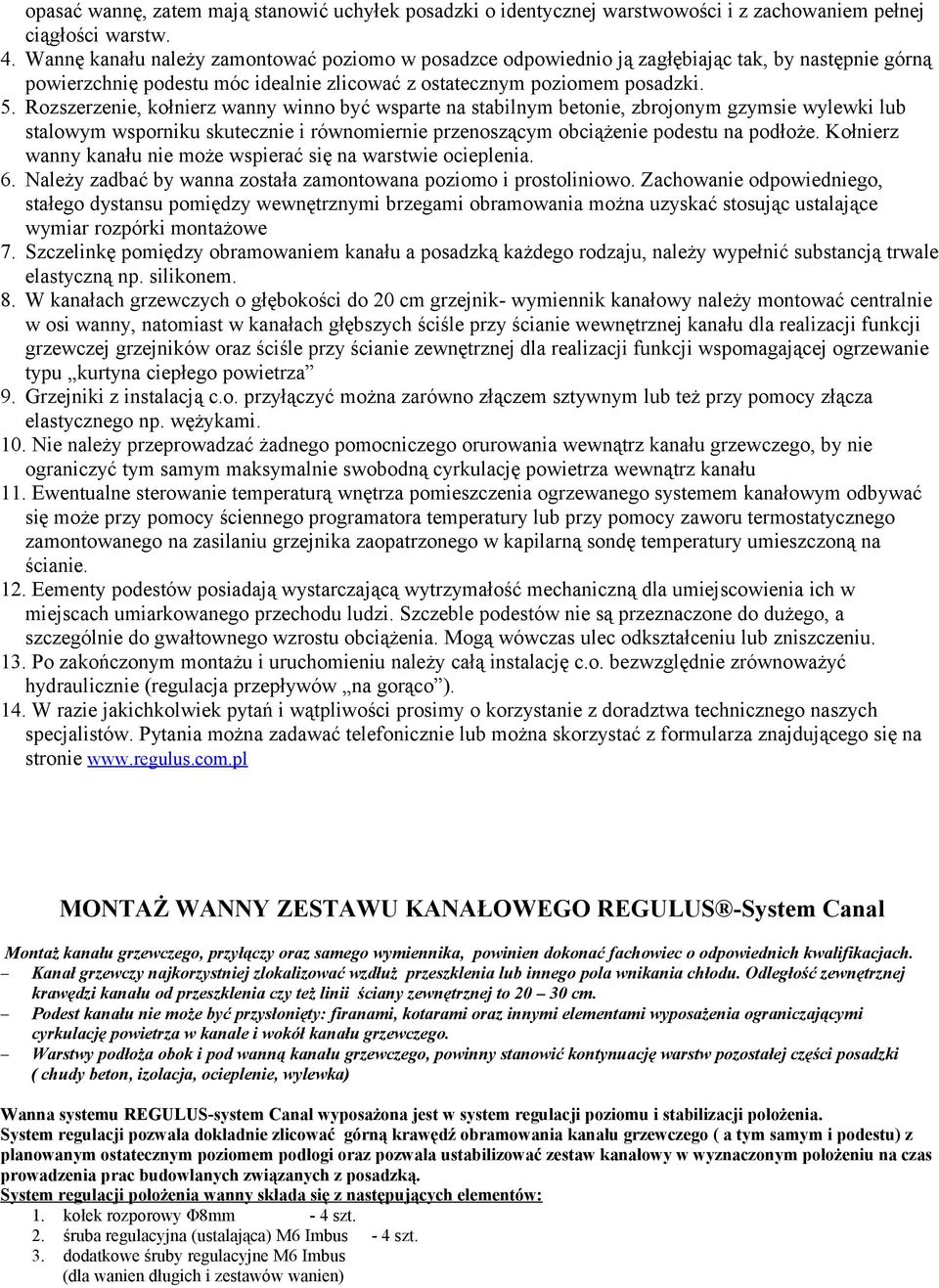

9 opasać wannę, zatem mają stanowić uchyłek posadzki o identycznej warstwowości i z zachowaniem pełnej ciągłości warstw. 4. Wannę kanału należy zamontować poziomo w posadzce odpowiednio ją zagłębiając tak, by następnie górną powierzchnię podestu móc idealnie zlicować z ostatecznym poziomem posadzki. 5. Rozszerzenie, kołnierz wanny winno być wsparte na stabilnym betonie, zbrojonym gzymsie wylewki lub stalowym wsporniku skutecznie i równomiernie przenoszącym obciążenie podestu na podłoże. Kołnierz wanny kanału nie może wspierać się na warstwie ocieplenia. 6. Należy zadbać by wanna została zamontowana poziomo i prostoliniowo. Zachowanie odpowiedniego, stałego dystansu pomiędzy wewnętrznymi brzegami obramowania można uzyskać stosując ustalające wymiar rozpórki montażowe 7. Szczelinkę pomiędzy obramowaniem kanału a posadzką każdego rodzaju, należy wypełnić substancją trwale elastyczną np. silikonem. 8. W kanałach grzewczych o głębokości do 20 cm grzejnik- wymiennik kanałowy należy montować centralnie w osi wanny, natomiast w kanałach głębszych ściśle przy ścianie wewnętrznej kanału dla realizacji funkcji grzewczej grzejników oraz ściśle przy ścianie zewnętrznej dla realizacji funkcji wspomagającej ogrzewanie typu kurtyna ciepłego powietrza 9. Grzejniki z instalacją c.o. przyłączyć można zarówno złączem sztywnym lub też przy pomocy złącza elastycznego np. wężykami. 10. Nie należy przeprowadzać żadnego pomocniczego orurowania wewnątrz kanału grzewczego, by nie ograniczyć tym samym maksymalnie swobodną cyrkulację powietrza wewnątrz kanału 11. Ewentualne sterowanie temperaturą wnętrza pomieszczenia ogrzewanego systemem kanałowym odbywać się może przy pomocy ściennego programatora temperatury lub przy pomocy zaworu termostatycznego zamontowanego na zasilaniu grzejnika zaopatrzonego w kapilarną sondę temperatury umieszczoną na ścianie. 12. Eementy podestów posiadają wystarczającą wytrzymałość mechaniczną dla umiejscowienia ich w miejscach umiarkowanego przechodu ludzi. Szczeble podestów nie są przeznaczone do dużego, a szczególnie do gwałtownego wzrostu obciążenia. Mogą wówczas ulec odkształceniu lub zniszczeniu. 13. Po zakończonym montażu i uruchomieniu należy całą instalację c.o. bezwzględnie zrównoważyć hydraulicznie (regulacja przepływów na gorąco ). 14. W razie jakichkolwiek pytań i wątpliwości prosimy o korzystanie z doradztwa technicznego naszych specjalistów. Pytania można zadawać telefonicznie lub można skorzystać z formularza znajdującego się na stronie MONTAŻ WANNY ZESTAWU KANAŁOWEGO REGULUS -System Canal Montaż kanału grzewczego, przyłączy oraz samego wymiennika, powinien dokonać fachowiec o odpowiednich kwalifikacjach. Kanał grzewczy najkorzystniej zlokalizować wzdłuż przeszklenia lub innego pola wnikania chłodu. Odległość zewnętrznej krawędzi kanału od przeszklenia czy też linii ściany zewnętrznej to cm. Podest kanału nie może być przysłonięty: firanami, kotarami oraz innymi elementami wyposażenia ograniczającymi cyrkulację powietrza w kanale i wokół kanału grzewczego. Warstwy podłoża obok i pod wanną kanału grzewczego, powinny stanowić kontynuację warstw pozostałej części posadzki ( chudy beton, izolacja, ocieplenie, wylewka) Wanna systemu REGULUS-system Canal wyposażona jest w system regulacji poziomu i stabilizacji położenia. System regulacji pozwala dokładnie zlicować górną krawędź obramowania kanału grzewczego ( a tym samym i podestu) z planowanym ostatecznym poziomem podłogi oraz pozwala ustabilizować zestaw kanałowy w wyznaczonym położeniu na czas prowadzenia prac budowlanych związanych z posadzką. System regulacji położenia wanny składa się z następujących elementów: 1. kołek rozporowy Φ8mm - 4 szt. 2. śruba regulacyjna (ustalająca) M6 Imbus - 4 szt. 3. dodatkowe śruby regulacyjne M6 Imbus (dla wanien długich i zestawów wanien)

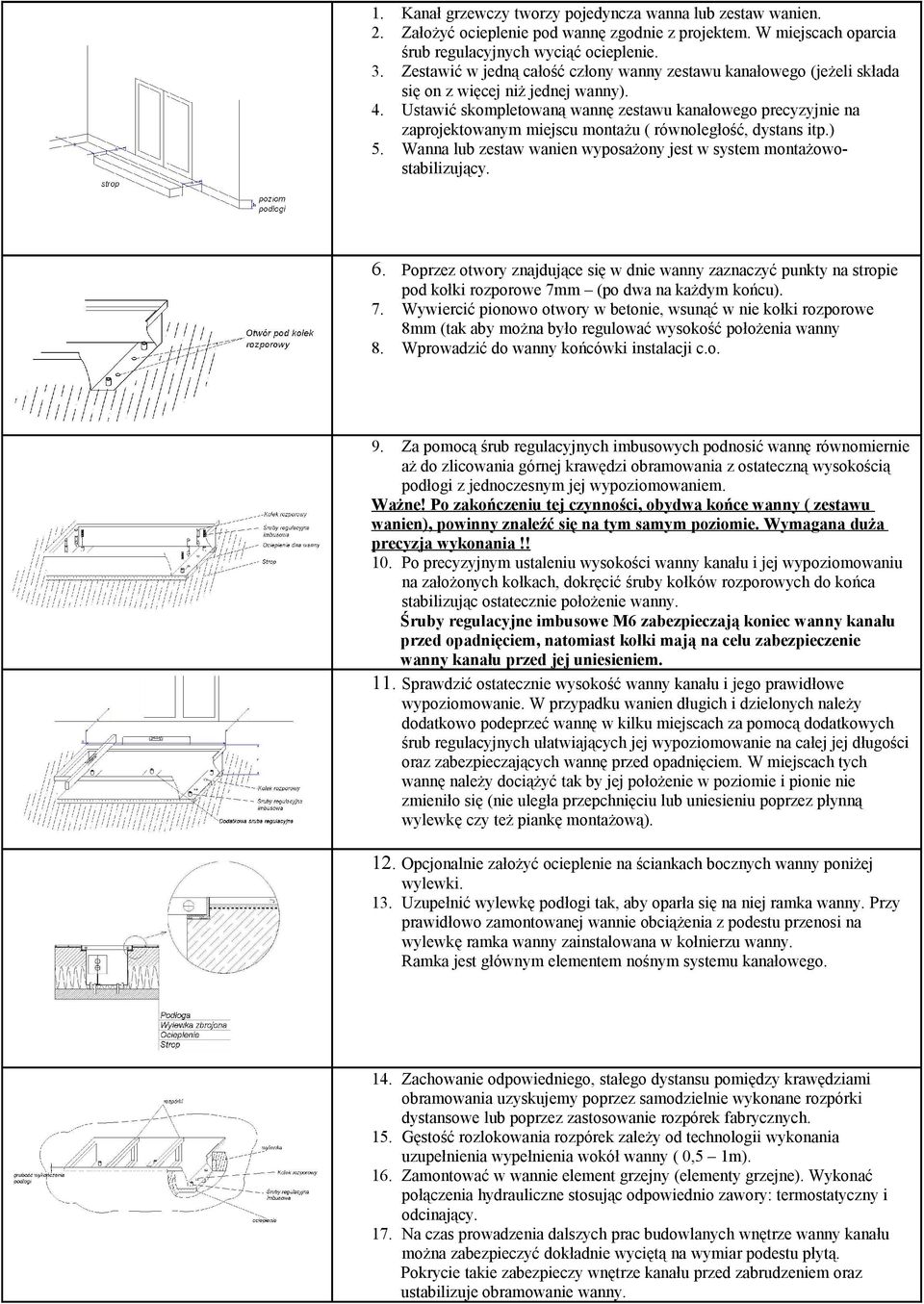

10 Kanał grzewczy tworzy pojedyncza wanna lub zestaw wanien. Założyć ocieplenie pod wannę zgodnie z projektem. W miejscach oparcia śrub regulacyjnych wyciąć ocieplenie. Zestawić w jedną całość człony wanny zestawu kanałowego (jeżeli składa się on z więcej niż jednej wanny). Ustawić skompletowaną wannę zestawu kanałowego precyzyjnie na zaprojektowanym miejscu montażu ( równoległość, dystans itp.) Wanna lub zestaw wanien wyposażony jest w system montażowostabilizujący. 6. Poprzez otwory znajdujące się w dnie wanny zaznaczyć punkty na stropie pod kołki rozporowe 7mm (po dwa na każdym końcu). Wywiercić pionowo otwory w betonie, wsunąć w nie kołki rozporowe 8mm (tak aby można było regulować wysokość położenia wanny Wprowadzić do wanny końcówki instalacji c.o. 9. Za pomocą śrub regulacyjnych imbusowych podnosić wannę równomiernie aż do zlicowania górnej krawędzi obramowania z ostateczną wysokością podłogi z jednoczesnym jej wypoziomowaniem. Ważne! Po zakończeniu tej czynności, obydwa końce wanny ( zestawu wanien), powinny znaleźć się na tym samym poziomie. Wymagana duża precyzja wykonania!! 10. Po precyzyjnym ustaleniu wysokości wanny kanału i jej wypoziomowaniu na założonych kołkach, dokręcić śruby kołków rozporowych do końca stabilizując ostatecznie położenie wanny. Śruby regulacyjne imbusowe M6 zabezpieczają koniec wanny kanału przed opadnięciem, natomiast kołki mają na celu zabezpieczenie wanny kanału przed jej uniesieniem. 11. Sprawdzić ostatecznie wysokość wanny kanału i jego prawidłowe wypoziomowanie. W przypadku wanien długich i dzielonych należy dodatkowo podeprzeć wannę w kilku miejscach za pomocą dodatkowych śrub regulacyjnych ułatwiających jej wypoziomowanie na całej jej długości oraz zabezpieczających wannę przed opadnięciem. W miejscach tych wannę należy dociążyć tak by jej położenie w poziomie i pionie nie zmieniło się (nie uległa przepchnięciu lub uniesieniu poprzez płynną wylewkę czy też piankę montażową). 12. Opcjonalnie założyć ocieplenie na ściankach bocznych wanny poniżej wylewki. 13. Uzupełnić wylewkę podłogi tak, aby oparła się na niej ramka wanny. Przy prawidłowo zamontowanej wannie obciążenia z podestu przenosi na wylewkę ramka wanny zainstalowana w kołnierzu wanny. Ramka jest głównym elementem nośnym systemu kanałowego. 14. Zachowanie odpowiedniego, stałego dystansu pomiędzy krawędziami obramowania uzyskujemy poprzez samodzielnie wykonane rozpórki dystansowe lub poprzez zastosowanie rozpórek fabrycznych. 15. Gęstość rozlokowania rozpórek zależy od technologii wykonania uzupełnienia wypełnienia wokół wanny ( 0,5 1m). 16. Zamontować w wannie element grzejny (elementy grzejne). Wykonać połączenia hydrauliczne stosując odpowiednio zawory: termostatyczny i odcinający. 17. Na czas prowadzenia dalszych prac budowlanych wnętrze wanny kanału można zabezpieczyć dokładnie wyciętą na wymiar podestu płytą. Pokrycie takie zabezpieczy wnętrze kanału przed zabrudzeniem oraz ustabilizuje obramowanie wanny.

11 Właściwy podest zakładamy po zakończeniu robót budowlanych.
