1 OGRZEWANIE PODŁOGOWE KANAŁOWE KATALOG 2017 KATALOG 2017 Ogrzewanie podłogowe kanałowe - 1

2 SPIS TREŚCI CZĘŚĆ I VADEMECUM HANDLOWCA MODEL I MOC GRZEJNIKA SZEROKOŚĆ ZESTAWU: 0 mm 300 mm 350 mm 400 mm WYSOKOŚĆ ZESTAWU: 80 mm 100 mm 150 mm 170 mm 200 mm 270 mm 400 mm 500 mm 600 mm 700 mm Parametry zestawów z konwekcją naturalną Zestawy kanałowe modułowe SOLO 170 moc: 455 W/mb str. 4-6 SOLO 270 moc: 585 W/mb str. 4-6 SOLO 400 moc: 762,5 W/mb str. 4-6 SOLO 500 moc: 985 W/mb str. 4-6 SOLO 600 moc: 1221 W/mb str. 4-6 SOLO 700 moc: 1504 W/mb str. 4-6 TRIOVENT 80 moc: 972 W/mb str QUATTROVENT 100 moc: 1606 W/mb str DUO 100 moc: 600 W/mb str. 7-9 QUATTRO 150 moc: 700 W/mb str. 7-9 QUATTRO 200 moc: 926 W/mb str. 7-9 QUATTRO 270 moc: 995 W/mb str. 7-9 DUBEL 170 moc: 690 W/mb str DUBEL 270 moc: 878 W/mb str DUBEL 400 moc: 1144 W/mb str DUBEL 500 moc: 1479 W/mb str DUBEL 600 moc: 1833 W/mb str DUBEL 700 moc: 26 W/mb str str. 13 str. 13 str. 13 Podesty - parametry str. 18 Narożniki - parametry str. 19 str Sterowanie str. 20 str str. 20 CZĘŚĆ II VADEMECUM WYKONAWCY Budowa zestawu kanałowego str. 23 Wanna zestawu kanałowego str. 24 Wymiennik kanałowy str. Podesty - kompedium str. -27 Podesty posezonowe i narożniki str Średnice przyłączy str. 29 Instrukcja montażu str KATALOG 2017 Ogrzewanie podłogowe kanałowe

3 VADEMECUM HANDLOWCA DOBÓR I WYCENA GRZEJNIKÓW KANAŁOWYCH Na stronie w zakładce DOBÓR znajdują się bezpłatne aplikacje umożliwiające szybki dobór oraz wycenę grzejników kanałowych. Kalkulator doboru grzejników kanałowych to prosty w obsłudze program, który ułatwi pracę sprzedawcy. Aby skorzystać z programu wystarczy znajomość podstawowych danych technicznych pomieszczenia dla którego będą dobierane grzejniki, dane wpisuje się do formularza, program liczy za nas po chwili otrzymujemy odpowiedni typ grzejnika dla wprowadzonych parametrów. W przypadku Kalkulatora wyceny grzejników kanałowych, należy jedynie wybrać odpowiedni typ grzejnika z listy, podać długość kanału, a także wybrać rodzaj podestu i sterowania. Dobór wraz z wyceną nie powinny zająć więcej niż kilka minut. W zakładce grzejniki kanałowe (CANAL oraz CANAL VENT) znajduje się tabela ze współczynnikami korekcyjnymi dla innych temperatur zasilania. PROFESJONALNE DORADZTWO Odpowiedni dobór i zamiana grzejników to ważne i czasochłonne zadanie, mające często kluczowe znaczenie przy sporządzaniu dobrej oferty. Zespół Nadzoru Wdrożeń Projektowych REGULUS -system świadczy bezpłatną profesjonalną pomoc w tym zakresie. Nasi inżynierowie służą także wsparciem w kwestiach związanych z przygotowaniem koncepcji projektowych, nietypowymi rozwiązaniami, zastosowaniem naszych produktów oraz obsługą inwestycji. Kontakt na stronie zakładka KONTAKT. Warto skorzystać z bezpłatnego wsparcia naszych fachowców. INDEKS SŁÓW KLUCZOWYCH A aluminiowy podest...18, -26 anoda p. podest anodowany...26 armatura p. sterowanie D długości kanałów...4, 7, 10, 16 dobór zestawu...3 drewniane podesty...18, DUBEL...10 DUO...7 dystans między szczeblami E elementy systemu kanałowego...23 F FRACTAL G głośność wentylatora...16 grzejniki płytkie...16 grill p. podest...18, -27 H hałas p. głośność...16 K kolor podestów kolor wanny...24 kratka p. podest...18, -27 M malowane podesty... moc wentylatora...17 modułowe ogrzewanie kanałowe montaż N naturalna konwekcja...4, 7, 10 narożniki...19, O obramowanie podestu... ogrzewanie kanałowe z wentylatorem P podest...18, -27 podest aluminiowy...18, -26 podest anodowany...18, 26 podest drewniany...18, podest posezonowy...27 programator...20 program doboru...3 przyłącze grzejnika...29 Q QUATTRO...7 QUATTROVENT...16 R regulacja wysokości wanny kanału...24 rodzaje podestów rozpórki montażowe...24, ruszt p. podest...18, -27 S schematy podłączeń elektrycznych...31 SOLO...4 szczeble podestów...18, -26 sterowanie stopień ochrony IP...16 Ś średnica przyłącza...29 T tabela mocy...5-6, 8-9, 11-12, 13, 15, 17 termostat TRIOVENT...16 U ustawienie wanny p. montaż W wanna kanału...24 wentylator wydajność wentylatora wymiennik kanałowy... Z zamówienie...5, 8, 11, 13 zawory p. sterowanie KATALOG 2017 Ogrzewanie podłogowe kanałowe - 3

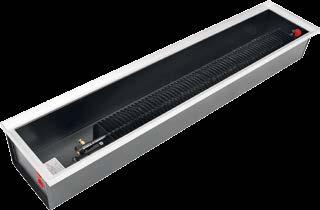

4 TYPOSZEREG SOLO KONWEKCJA NATURALNA WANNA szerokość 200 mm OBRAMOWANIE szerokość zewnętrzna 0 mm WYMIENNIK szerokość 90 mm Dane techniczne: Typ: SOLO Wysokość [mm]: 170, 270, 400, 500, 600, 700 Długość minimalna [mm]: 600 Długość maksymalna [mm]: bez ograniczeń Długość pojedynczego elementu [mm]: do 3000 Szerokość podestu [mm]: 243 Szerokość wanny [mm]: 200 Ciśnienie robocze [MPa]: 1,5 Temperatura maksymalna [ C]: 110 Przyłącze [in]: GW ¾ eurostożek Sposób zasilania: z czoła wanny Strona zasilania: uniwersalna (zestaw odwracalny) Materiał: wymiennik miedziano-aluminiowy wanna blacha ocynkowana obramowanie aluminium Pokrycie: wymiennika: lakier proszkowy RAL 9005 (czarny mat) wanny: lakier proszkowy RAL 9005 (czarny mat) W cenie zestawu: wymiennik, wanna, obramowanie zestaw montażowo-stabilizujący wanny odpowietrznik, pokrywa zaworów SOLO 170 SOLO 170 SOLO 270 SOLO 400 Tabela 1 Tabela 2 Tabela SOLO 700 Tabela KATALOG 2017 Ogrzewanie podłogowe kanałowe 200 SOLO 600 Tabela SOLO 500 Tabela 4

5 Tabela 1 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 2 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 3 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Przykład oznaczenia zestawu na zamówieniu: SOLO170/1600, gdzie: W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. SOLO typ wymiennika * Wymiar orientacyjny zależny od technologii wykonania. 170 wysokość wanny w mm 1600 długość wanny w mm KATALOG 2017 Ogrzewanie podłogowe kanałowe - 5

6 Tabela 4 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 5 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 6 Zestaw SOLO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] * Wymiar orientacyjny zależny od technologii wykonania. 6 - KATALOG 2017 Ogrzewanie podłogowe kanałowe

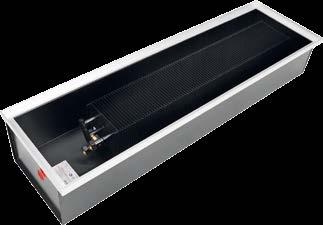

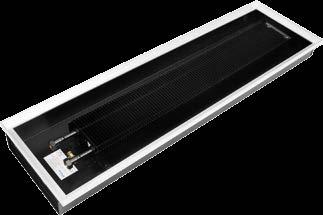

7 TYPOSZEREG DUO, QUATTRO KONWEKCJA NATURALNA WANNA szerokość 300 mm OBRAMOWANIE szerokość zewnętrzna 350 mm WYMIENNIK szerokość 155 mm Dane techniczne: Typ: DUO/QUATTRO Wysokość [mm]: 100, 150, 200, 270 Długość minimalna [mm]: 600 Długość maksymalna [mm]: bez ograniczeń Długość pojedynczego elementu [mm]: do 3000 Szerokość podestu [mm]: 343 Szerokość wanny [mm]: 300 Ciśnienie robocze [MPa]: 1,5 Temperatura maksymalna [ C]: 110 Przyłącze [in]: GW ¾ eurostożek Sposób zasilania: z czoła wanny Strona zasilania: uniwersalna (zestaw odwracalny) DUO 100 Materiał: wymiennik miedziano-aluminiowy wanna blacha ocynkowana obramowanie aluminium Pokrycie: wymiennika: lakier proszkowy RAL 9005 (czarny mat) wanny: lakier proszkowy RAL 9005 (czarny mat) QUATTRO 200 W cenie zestawu: wymiennik, wanna, obramowanie zestaw montażowo-stabilizujący odpowietrznik pokrywa zaworów DUO 100 QUATTRO 150 Tabela 7 Tabela , , , QUATTRO 270 Tabela 10 QUATTRO 200 Tabela 9 KATALOG 2017 Ogrzewanie podłogowe kanałowe - 7

8 Tabela 7 Zestaw DUO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 8 Zestaw QUATTRO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Przykład oznaczenia zestawu na zamówieniu: QUATTRO 150/1200, gdzie: W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. QUATTRO typ wymiennika * Wymiar orientacyjny zależny od technologii wykonania. 150 wysokość wanny w mm 1200 długość wanny w mm 8 - KATALOG 2017 Ogrzewanie podłogowe kanałowe

9 Tabela 9 Zestaw QUATTRO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 10 Zestaw QUATTRO kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] * Wymiar orientacyjny zależny od technologii wykonania. KATALOG 2017 Ogrzewanie podłogowe kanałowe - 9

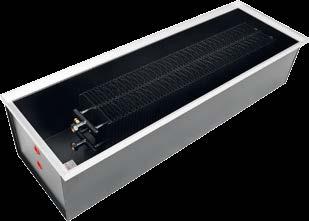

10 TYPOSZEREG DUBEL KONWEKCJA NATURALNA WANNA szerokość 350 mm OBRAMOWANIE szerokość zewnętrzna 400 mm WYMIENNIK szerokość 180 mm Dane techniczne: Typ: DUBEL Wysokość [mm]: 170, 270, 400, 500, 600, 700 Długość minimalna [mm]: 600 Długość maksymalna [mm]: bez ograniczeń Długość pojedynczego elementu [mm]: do 3000 Szerokość podestu [mm]: 393 Szerokość wanny [mm]: 350 Ciśnienie robocze [MPa]: 1,5 Temperatura maksymalna [ C]: 110 Przyłącze [in]: GW ¾ eurostożek Sposób zasilania: z czoła wanny Strona zasilania: uniwersalna (zestaw odwracalny) Materiał: wymiennik miedziano-aluminiowy wanna blacha ocynkowana obramowanie aluminium Pokrycie: wymiennika: lakier proszkowy RAL 9005 (czarny mat) wanny: lakier proszkowy RAL 9005 (czarny mat) W cenie zestawu: wymiennik, wanna, obramowanie zestaw montażowo-stabilizujący odpowietrznik pokrywa zaworów DUBEL 270 DUBEL 170 DUBEL 270 DUBEL 400 Tabela 11 Tabela 12 Tabela DUBEL 700 Tabela DUBEL 600 Tabela DUBEL 500 Tabela KATALOG 2017 Ogrzewanie podłogowe kanałowe

11 Tabela 11 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 12 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 13 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Przykład oznaczenia zestawu na zamówieniu: DUBEL170/1600, gdzie: W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. DUBEL typ wymiennika * Wymiar orientacyjny zależny od technologii wykonania. 170 wysokość wanny w mm 1600 długość wanny w mm KATALOG 2017 Ogrzewanie podłogowe kanałowe - 11

12 Tabela 14 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 15 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Tabela 16 Zestaw DUBEL kod produktu: F Dł. wanny [mm] Dł. grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] * Wymiar orientacyjny zależny od technologii wykonania KATALOG 2017 Ogrzewanie podłogowe kanałowe

13 PARAMETRY ZESTAWÓW Z KONWEKCJĄ NATURALNĄ W skład zestawu wchodzą: wanna z obramowaniem podestu wymiennik. Podesty nie wchodzą w skład zestawu, należy kalkulować je osobno. JAK ZAMAWIAĆ? Przykłady opisu zestawów na zamówieniu: zestaw bez podestu: DUBEL 500/2200 typ grzejnika DUBEL, wysokość 500 mm, długość zestawu 2200 mm zestaw z podestem: DUBEL 500 AluRoll 400/10/2200 typ grzejnika DUBEL, wysokość 500 mm, podest aluminiowy, rolowany, szerokość podestu 400 mm, dystans między szczeblami 10 mm, długość zestawu i podestu 2200 mm zestaw z podestem i sterowaniem: DUBEL 500 BUK KOŚĆ 400/00 ze sterowaniem wariant II A typ grzejnika DUBEL, wysokość 500 mm, podest drewniany, bukowy, typu kość, szerokość podestu 400 mm, długość zestawu i podestu 00 mm, sterowanie: komplet zaworów przyłączeniowych, głowica termostatyczna z kapilarą (opisy sterowania na stronach: 20-22) Typ zestawu Wysokość wanny [mm] Szerokość podestu [mm] ZESTAW SOLO Szerokość wanny [mm] Moc 1 mb [W] dla parametrów 75/65/20 C Przyrost mocy na 0,1 mb [W] SOLO ,50 SOLO ,50 SOLO , SOLO ,50 SOLO ,10 SOLO ,40 Typ zestawu Wysokość wanny [mm] ZESTAW DUO, QUATTRO Szerokość podestu [mm] Szerokość wanny [mm] Moc 1 mb [W] dla parametrów 75/65/20 C Przyrost mocy na 0,1 mb [W] DUO ,00 QUATTRO ,00 QUATTRO ,60 QUATTRO ,50 Typ zestawu Wysokość wanny [mm] Szerokość podestu [mm] ZESTAW DUBEL Szerokość wanny [mm] Moc 1 mb [W] dla parametrów 75/65/20 C Przyrost mocy na 0,1 mb [W] DUBEL ,00 DUBEL ,80 DUBEL ,40 DUBEL ,90 DUBEL ,30 DUBEL ,60 KATALOG 2017 Ogrzewanie podłogowe kanałowe - 13

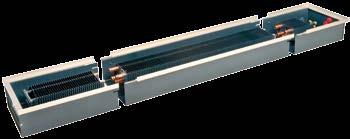

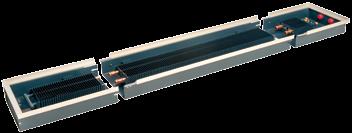

14 FRACTAL CANAL MODUŁOWE OGRZEWANIE PODŁOGOWE KANAŁOWE TYPOSZEREG: FRACTAL DUO, FRACTAL QUATTRO KONWEKCJA NATURALNA WANNA szerokość 300 mm OBRAMOWANIE szerokość zewnętrzna 350 mm WYMIENNIK szerokość 155 mm Dane techniczne: Typ: DUO/QUATTRO Wysokość [mm]: 100 (DUO), 150 (QUATTRO) Długość minimalna [mm]: 800 Długość maksymalna [mm]: bez ograniczeń Długość pojedynczego elementu [mm]: do 3800 (QUATTRO) i do 4400 (DUO) Szerokość podestu [mm]: 343 Szerokość wanny [mm]: 300 Ciśnienie robocze [MPa]: 1,5 Temperatura maksymalna [ C]: 110 Przyłącze [in]: GW ¾ eurostożek Sposób zasilania: z czoła wanny Strona zasilania: uniwersalna (zestaw odwracalny) Elementy złączne: łącznik obramowania płoza montażowa łącznik wanny mufa łączeniowa wymiennika (Viega lub Sanha) Materiał: wymiennik miedziano-aluminiowy wanna blacha ocynkowana obramowanie aluminium anodowane Pokrycie: wymiennika: lakier proszkowy RAL 9005 (czarny mat) wanny: lakier proszkowy RAL 9005 (czarny mat) W cenie zestawu: wymiennik, wanna, obramowanie zestaw montażowo-stabilizujący odpowietrznik pokrywa zaworów MODUŁY SYSTEMU FRACTAL CANAL przyłącze hydrauliczne GW 3/4 eurostożek MODUŁ POCZĄTKOWY łącznik obramowania MODUŁ POŚREDNI rura grzejna Ø 15 mm łącznik wanny kanału odpowietrznik łącznik obramowania mufa łączeniowa Viega (opcjonalnie Sanha) MODUŁ ŁĄCZĄCY MODUŁ KOŃCOWY element początkowy mufa łączeniowa Viega (opcjonalnie Sanha) kolektory nawrotne element końcowy łącznik wanny kanału 14 - KATALOG 2017 Ogrzewanie podłogowe kanałowe

15 SPOSÓB KOMPLETACJI ZESTAWÓW FRACTAL CANAL DUO 100 QUATTRO 150 Długość całkowita zestawu [mm] Segment początkowy DS040/QS040 Segment pośredni DM060/QM060 Segment pośredni DM080/QM080 Segment pośredni DM100/QM100 Segment pośredni DM120/QM120 Segment końcowy DF040/QF * *Zestawy o długości powyżej 3200 mm należy konstruować w sposób analogiczny. Powyżej długości 4400 mm dla wersji DUO oraz 3800 dla wersji QUATTRO należy stosować moduły łączące DC080, QC080 PARAMETRY ZESTAWÓW FRACTAL CANAL Długość segmentu Segment początkowy 400 mm Segment pośredni 600 mm Segment pośredni 800 mm Segment pośredni 1000 mm Segment pośredni 1200 mm Segment końcowy 400 mm Segment łączący 800 mm Typ segmentu DUO 100 DS040 DM060 DM080 DM100 DM120 DF040 DC080 Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 55/45/20 [W] Kod produktu F635D01 F635D02 F635D03 F635D04 F635D05 F635D06 F635D07 Typ segmentu QUATTRO 150 QS040 QM060 QM080 QM100 QM120 QF040 QC080 Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 55/45/20 [W] Kod produktu F635Q01 F635Q02 F635Q03 F635Q04 F635Q05 F635Q06 F635Q07 Przykłady doboru zestawów FRACTAL CANAL: pomieszczenie o zapotrzebowaniu na ciepło wynoszącym 2200 [W] (dla parametru 75/65/20) i długość przeszklenia: 4200 mm dobór optymalny: zestaw DUO (na podstawie analizy powyższych tabel): 1xmoduł początkowy DS040 moc: 132 W 1xmoduł końcowy DF040 moc: 180 W 1xmoduł pośredni DM100 moc: 564 W 2xmoduł pośredni DM120 moc: 1368 W (2x684 W) Ogółem moc zaproponowanego zestawu: 2244 W. Długość całkowita zestawu: 4200 mm KATALOG 2017 Ogrzewanie podłogowe kanałowe - 15

16 TRIOVENT, QUATTROVENT CYRKULACJA POWIETRZA WSPOMAGANA WENTYLATOREM WANNA szerokość 0 mm OBRAMOWANIE szerokość zewnętrzna 300 mm WYMIENNIK szerokość 155 mm Dane techniczne: Długość [mm]: 750, 10, 1750, 20, 2750 Szerokość podestu [mm]: 293 Szerokość wanny [mm]: 0 Ciśnienie robocze [MPa]: 1,5 Temperatura maksymalna [ C]: 110 Przyłącze [in]: GW ¾ eurostożek Sposób zasilania: z czoła wanny Strona zasilania: prawa Umiejscowienie wentylatora: od przeszklenia Napięcie wentylatora [V]: 230 lub 12 Moc zespołu wentylatorów [W]: 9-63 Stopień ochrony: IP10B Głośność wentylatora [db (A)]: Wydajność wentylatora: bieg I 53% wydajności zestawu bieg II 77% wydajności zestawu bieg III 100% wydajności zestawu Materiał: wymiennik miedziano-aluminiowy wanna blacha ocynkowana obramowanie aluminium Pokrycie: wymiennika: lakier proszkowy RAL 9005 (czarny mat) wanny: lakier proszkowy RAL 9005 (czarny mat) W cenie zestawu: wymiennik, wanna, obramowanie zestaw montażowo-stabilizujący wanny odpowietrznik pokrywa zaworów zespół wentylatorów z okablowaniem i osłonami TRIOVENT 80 QUATTROVENT 100 TRIOVENT 80 Tabela 18 ROZMIESZCZENIE WENTYLATORÓW Zestawienie długości CANAL VENT QUATTROVENT 100 Tabela , KATALOG 2017 Ogrzewanie podłogowe kanałowe

17 Tabela 17 Zestaw TRIOVENT 80 Długość wanny [mm] Moc [W] 75/65/20 wentylator OFF Moc [W] 75/65/20 wentylator ON - max Moc [W] 55/65/20 wentylator OFF Moc [W] 55/65/20 wentylator ON - max Kod produktu TV TV TV TV TV 275 Tabela 18 Zestaw QUATTROVENT QV QV QV QV QV 275 MOC ELEKTRYCZNA I ILOŚĆ WENTYLATORÓW W ZESTAWIE KANAŁOWYM TRIOVENT I QUATTROVENT Długość zestawu [mm] Ilość silników [szt.] Ilość wirników [szt.] Moc elektryczna dla silników 230V [W] Moc elektryczna dla silników 12V [W] CHARAKTERYSTYKA TECHNICZNA WENTYLATORÓW Typ wentylatora Moc elektryczna [W] Wydajność [m³/h] Długość całkowita [mm] Średnica wirnika [mm] Pojedynczy 230V Podwójny 230V Pojedynczy 12V Podwójny 12V WYKRES ZALEŻNOŚCI POZIOMU CIŚNIENIA AKUSTYCZNEGO OD DŁUGOŚCI ZESTAWU Poziom ciśnienia akustycznego [db] 31,00 30,00 29,00 28,00 27, Długość zestawu [mm] KATALOG 2017 Ogrzewanie podłogowe kanałowe - 17

18 PODESTY - PARAMETRY ZESTAW SOLO szerokość z obramowaniem: 0 mm Typ podestu Dystans między szczeblami [mm] ALUMINIUM DREWNO POSEZONOWY Malowane Anodowane Dąb Buk Jesion listwa 17 kość 11 listwa 17 kość 11 listwa 17 kość Aluminium malowane Aluminium anodowane Kod produktu F10007 F10003 F10005 F10051 F10052 F10053 F10012 F10010 F10011 F1009 F10018 F10017 F10021 F10063 ZESTAW DUO, QUATTRO szerokość z obramowaniem: 350 mm Typ podestu Dystans między szczeblami [mm] ALUMINIUM DREWNO POSEZONOWY Malowane Anodowane Dąb Buk Jesion listwa 17 kość 11 listwa 17 kość 11 listwa 17 kość Aluminium malowane Aluminium anodowane Kod produktu F10002 F10004 F10006 F10057 F10058 F10059 F10016 F10014 F10015 F10013 F10020 F10019 F10022 F10065 ZESTAW DUBEL szerokość z obramowaniem: 400 mm Typ podestu Dystans między szczeblami [mm] ALUMINIUM DREWNO POSEZONOWY Malowane Anodowane Dąb Buk Jesion listwa 17 kość 11 listwa 17 kość 11 listwa 17 kość Aluminium malowane Aluminium anodowane Kod produktu F10023 F10024 F1000 F10060 F10061 F10062 nie występuje F10040 nie występuje F10040 nie występuje F10043 F10026 F10066 ZESTAW TRIOVENT, QUATTROVENT szerokość z obramowaniem: 300 mm Typ podestu Dystans między szczeblami [mm] ALUMINIUM DREWNO POSEZONOWY Malowane Anodowane Dąb Buk Jesion listwa 17 kość 11 listwa 17 kość 11 listwa 17 kość Aluminium malowane Aluminium anodowane Kod produktu F10027 F10028 F10029 F10054 F10055 F10056 F10037 F10032 F10039 F10038 F10036 F10034 F10030 F10064 Dane w tabeli dotyczą podestów poprzecznych w wersji zwijanej (roll) oraz sztywnej (fix). Przy zamawianiu podestu należy dodać informacje o typie podestu ROLL lub FIX. *W ofercie podest aluminiowy wzdłużny, podest surowy aluminiowy, podest drewniany bez impregnacji oraz podest ze stali nierdzewnej wycena i zamówienie indywidualne. Podesty drewniane nie występują w wersji sztywnej (fix) 18 - KATALOG 2017 Ogrzewanie podłogowe kanałowe

19 NAROŻNIKI - PARAMETRY - KĄT ZESTAW SOLO szerokość z obramowaniem: 0 mm Typ narożnika PODEST NAROŻNIKA PODEST POSEZONOWY Aluminium malowane Aluminium anodowane Drewno Aluminium malowane Aluminium anodowane Kod produktu F50017 F50055 F50021 F50050 F50059 ZESTAW DUO, QUATTRO szerokość z obramowaniem: 350 mm Typ narożnika PODEST NAROŻNIKA PODEST POSEZONOWY Aluminium malowane Aluminium anodowane Drewno Aluminium malowane Aluminium anodowane Kod produktu F50018 F50057 F50022 F50052 F50061 ZESTAW DUBEL szerokość z obramowaniem: 400 mm Typ narożnika PODEST NAROŻNIKA PODEST POSEZONOWY Aluminium malowane Aluminium anodowane Drewno Aluminium malowane Aluminium anodowane Kod produktu F50028 F50058 F50033 F50053 F50062 ZESTAW TRIOVENT, QUATTROVENT szerokość z obramowaniem: 300 mm Typ narożnika PODEST NAROŻNIKA PODEST POSEZONOWY Aluminium malowane Aluminium anodowane Drewno Aluminium malowane Aluminium anodowane Kod produktu F50034 F50056 F50032 F50051 F50060 Sposób zamawiania modułów kątowych narożników W przypadku kanału narożnego cały zestaw należy zamawiać razem w komplecie (czyli także z podestem, również posezonowym) i w komplecie należy go montować. Wraz z zamówieniem na moduły kątowe (narożniki) należy przesłać rysunek, na którym powinny znaleźć się następujące dane: zwymiarowane wszystkie elementy narożnika/narożników długość ramion narożnika po dłuższym boku kąty narożników szerokość podestu głębokość kanału usytuowanie względem przeszklenia Do zamówienia zestawów z narożnikiem można również przekazać szablon narożnika. KATALOG 2017 Ogrzewanie podłogowe kanałowe - 19

20 STEROWANIE KONWEKCJA NATURALNA ELEMENTY STEROWANIA WARIANT I Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 WARIANT II A Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR WARIANT III Programator tygodniowy MAX. Sterowanie drogą radiową. Programator montowany poza kanałem (na ścianie). Może współpracować z 8 głowicami MAX (zamawianymi osobno). Zasilanie bateriami AAA. System można rozwinąć o czujnik okienny (zamykanie głowicy po uchyleniu okna) i opcje internetowe do ustawienia temperatury. Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR WARIANT II B Zestaw Schlösser głowica termostatyczna z kapilarą (2 mb), z czujnikiem wyniesionym poza kanał. Kod produktu: Z7SZSHD Zestaw Siemens RTN81 siłownik zamontowany na zaworze termostatycznym połączony kapilarą (2 mb) z głowicą zamontowaną poza kanałem. Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Programator tygodniowy MAX Kod produktu: Z7MAXXP Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Głowica MAX Współpracuje z programatorem MAX i przyłączem M30 x 1,5. Zasilanie bateriami AA. Kod produktu: Z7MAXXG Zestaw Siemens RTN81 Kod produktu: Z7SRTN KATALOG 2017 Ogrzewanie podłogowe kanałowe

21 STEROWANIE CYRKULACJA POWIETRZA WSPOMAGANA WENTYLATOREM ELEMENTY STEROWANIA WARIANT I Wariant bez sterowania temperaturą. Wentylator należy podłączyć do dowolnego wyłącznika programatora czasowego lub centralnego układu sterującego w opcji włącz/wyłącz. Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR WARIANT III Elektroniczny termostat FC600 umożliwia lokalne sterowanie zarówno grzejnikami kanałowymi jak i ściennymi. Właściwości: harmonogram czasowy: 5+2, 7-dniowy, dobowy pamięć ustawień w przypadku utraty zasilania panel dotykowy i menu obrazkowe automatyczna lub ręczna regulacja obrotów wentylatora możliwość podłączenia czujnika temperatury zasilania CT10X po rozbudowaniu o bramkę internetową UGE600 możliwe sterowanie zdalne możliwość podłączenia bezprzewodowego czujnika OS600 otwarcia okien/drzwi możliwość współpracy z inteligentną wtyczką SmartPlug SPE600 Należy zastosować okablowanie pomiędzy wentylatorem w kanale a termostatem (minimum 0,75 mm²). Puszka ROGK-03/230 zainstalowana w kanale pozwala na sterowanie prędkością wentylatora. Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 WARIANT II Bimetaliczny termostat RT200 steruje pracą wentylatorów. Podświetlenie LED. Należy zastosować okablowanie pomiędzy wentylatorem w kanale, a termostatem (przewód elektryczny 4 x min. 0,75 mm²). Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Układ sterujący ROGK-03/230. Wymiary puszki: szer. 88 mm, dł. 147 mm, wys. 57 mm. Kod produktu: Z7ETK4H Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Siłownik termoelektryczny T30NC 230V. M30 x 1,5 (bezprądowo zamknięty). Kod produktu: Z7SA004 Termostat RT200 Kod produktu: Z7SA006 Termostat FC600. Kod produktu: Z7SA002 KATALOG 2017 Ogrzewanie podłogowe kanałowe - 21

22 WARIANT STEROWANIA SIEMENS RDF 600T SIEMENS RDF 600T elektroniczny termostat sterujący pracą wentylatorów: trójstopniowa regulacja pracy wentylatora (automatyczny wybór biegu w funkcji temperatury, możliwość pracy w trybie ręcznym); automatyczne sterowanie siłownikiem termicznym; funkcja programowania tygodniowego harmonogramu pracy; montaż podtynkowy, standardowa puszka o średnicy 60 mm; współpracuje z pilotem zdalnego sterowania IRA 211. Okablowanie: pomiędzy termostatem RDF 600T, a układem sterującym SP01 (SP06) przewód elektryczny 6 x min. 0,75 mm² pomiędzy wentylatorem a układem sterującym przewód elektryczny 3 x min. 0,75 mm². Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 WARIANT STEROWANIA SIEMENS RDG 100T SIEMENS RDG 100T elektroniczny termostat sterujący pracą wentylatorów: trójstopniowa regulacja pracy wentylatora (automatyczny wybór biegu w funkcji temperatury, możliwość pracy w trybie ręcznym); automatyczne sterowanie siłownikiem termicznym; funkcja programowania tygodniowego harmonogramu pracy; montaż natynkowy, czytelny wyświetlacz (wymiary: 53x75 mm); współpracuje z pilotem zdalnego sterowania IRA 211. Okablowanie: pomiędzy termostatem RDG 100T, a układem sterującym SP01 (SP06) przewód elektryczny 6 x min. 0,75 mm² pomiędzy wentylatorem a układem sterującym przewód elektryczny 3 x min. 0,75 mm² Zawór termostatyczny prosty ½ M30 x 1,5 Kod produktu: Z0ZTP16 Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Zawór odcinający prosty ½ Kod produktu: Z0ZO1PR Układ sterujący SP01 60W maksymalnie do 3 wentylatorów. Puszka podtynkowa wymiary: wys. 53 mm, szer. 109 mm, dł. 132 mm. Kod produktu: Z7ESP01 Układ sterujący SP06 0W maksymalnie do 12 wentylatorów. Puszka podtynkowa wymiary: wys. 74 mm, szer. 144 mm, dł. 172 mm. Kod produktu: Z7ESP06 Układ sterujący SP01 60W maksymalnie do 3 wentylatorów. Puszka podtynkowa wymiary: wys. 53 mm, szer. 109 mm, dł. 132 mm. Kod produktu: Z7ESP01 Układ sterujący SP06 0W maksymalnie do 12 wentylatorów. Puszka podtynkowa wymiary: wys. 74 mm, szer. 144 mm, dł. 172 mm. Kod produktu: Z7ESP06 Siłownik termoelektryczny T30NC 230V. M30 x 1,5 (bezprądowo zamknięty). Kod produktu: Z7SA004 Siłownik termoelektryczny T30NC 230V. M30 x 1,5 (bezprądowo zamknięty). Kod produktu: Z7SA004 SIEMENS RDF 600T Kod produktu: Z7SRDF6 SIEMENS RDG 100T Kod produktu: Z7SRDG1 PILOT ZDALNEGO STEROWANIA Pilot zdalnego sterowania IRA 211 współpracuje z termostatami SIEMENS SIEMENS IRA 211 Kod produktu: Z7SIRA KATALOG 2017 Ogrzewanie podłogowe kanałowe

23 VADEMECUM WYKONAWCY OGRZEWANIE PODŁOGOWE KANAŁOWE ZASTOSOWANIE Ogrzewanie pomieszczeń przy pomocy dynamicznie grzejących grzejników, zabudowanych w podłodze, stanowi doskonałą alternatywę dla ogrzewania podłogowego płaszczyznowego, czyli tzw. podłogówki. Wymienniki kanałowe działają niemal niezwłocznie od uruchomienia ogrzewania. Główną wadą ciężkiej podłogówki (1 m² waży od kg) jest jej ogromna bezwładność startowa. Podłogówka grzeje nadal, pomimo osiągnięcia zadanej temperatury. Jej samoregulacja jest procesem mało precyzyjnym i powolnym, i stanowi cechę każdej posadzki betonowej. Przy ogrzewaniu samą podłogówką, w okresach przejściowych, przy zmieniającej się gwałtownie aurze, precyzyjne wysterowanie temperatury wnętrza nie jest możliwe. Grzejniki kanałowe mogą ogrzewać pomieszczenie samodzielnie, szybko reagują na każde zapotrzebowanie na ciepło i są łatwym do sterowania elementem grzewczym. Grzejniki kanałowe mogą także pełnić funkcję ogrzewania wspomagającego, stanowiąc jego komponentę dynamiczną, używaną okresowo, właśnie w okresach przejściowych. Grzejniki kanałowe rozlokowane wzdłuż przeszkleń działają jak kurtyna ciepłego powietrza. Chronią pomieszczenie przed napływem zimnego powietrza z tarasów, balkonów przed dużymi przeszkleniami, w wiatrołapach i korytarzach. Grzejąc za pomocą kanałów grzewczych można ogrzewać wybrane, newralgiczne segmenty większych pomieszczeń, pomijając pozostałe ogrzewanie strefowe. Odpowiednie rozmieszczenie kanałów pozwala podzielić przestrzeń kombinacją kurtyn powietrznych. Grzejniki umieszczone w podłogowym kanale grzewczym nie ograniczają przestrzeni, są znakomitym rozwiązaniem do ogrzewania obiektów sportowych, budowli sakralnych, zabytkowych, lokali usługowych, salonów wystawienniczych, samochodowych i innych, w których poza funkcją grzania istotnym celem jest stałe utrzymanie dobrej widoczności przez witryny wystawowe. ELEMENTY SKŁADOWE OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO PODEST KANAŁU strony -27 OBRAMOWANIE PODESTU strona WYMIENNIK KANAŁOWY strona WANNA KANAŁU strona 24 KATALOG 2017 Ogrzewanie podłogowe kanałowe - 23

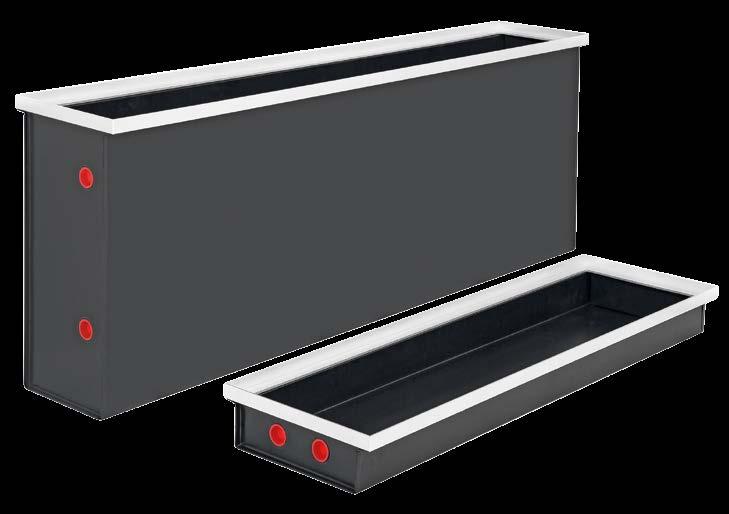

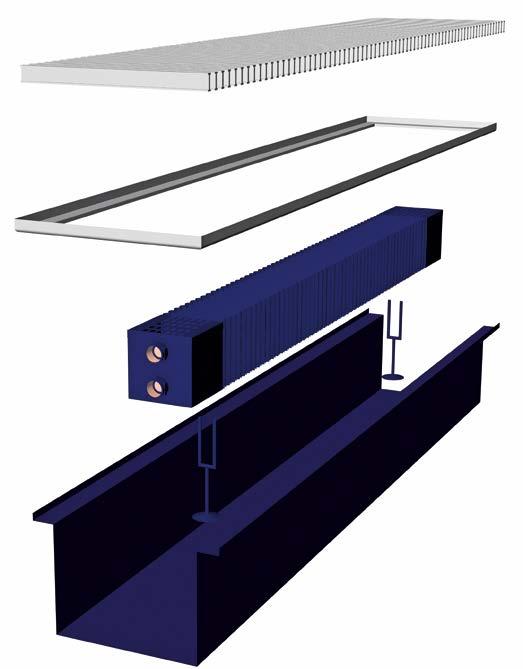

24 OPIS ELEMENTÓW SKŁADOWYCH OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO WANNA KANAŁU Wanna kanału wykonana jest z blachy ocynkowanej, pokrytej czarną, matową farbą proszkową (RAL 9005). Wysokość wanny mm. Płytkie wanny systemu podłogowego ogrzewania kanałowego można instalować także w stropie między kondygnacjami. Szerokość wnętrza wanny tworzącej kanał grzewczy: 200, 0, 300 lub 350 mm. Górna rozszerzona część wanny tworzy kołnierz, na którym wspiera się i do którego umocowane jest obramowanie. Szerokość całkowita kołnierza wanny wraz z obramowaniem wynosi odpowiednio: 0, 300, 350 i 400 mm. Wanna typu 200/0 przeznaczona jest do grzejników typu SOLO. Wanna typu 0/300 przeznaczona jest do grzejników typu VENT (TRIOVENT, QUATTROVENT). Wanna typu 300/350 przeznaczona jest do grzejników typu DUO, QUATTRO. Wanna typu 350/400 przeznaczona jest do grzejników typu DUBEL. Możliwe jest dostosowanie wymiaru szerokości wanny i jej dopasowanie do istniejącego otworu w posadzce, lecz wyłącznie z zastosowaniem podestu aluminiowego. System regulacji wysokości wanny Każda wanna wyposażona jest w system regulacji wysokości ułatwiający jej prawidłowe ustawienie względem docelowej wysokości podłogi. Wysokość wanny reguluje się śrubą imbusową (ø6) zakres regulacji wynosi od 0 do 30 mm (można zastosować śruby o innej długości). Przy wykonywaniu wylewki należy korzystać z rozpórek montażowych lub podestu montażowego, aby uniknąć zniekształcenia i zmiany rozstawu obramowania KATALOG 2017 Ogrzewanie podłogowe kanałowe

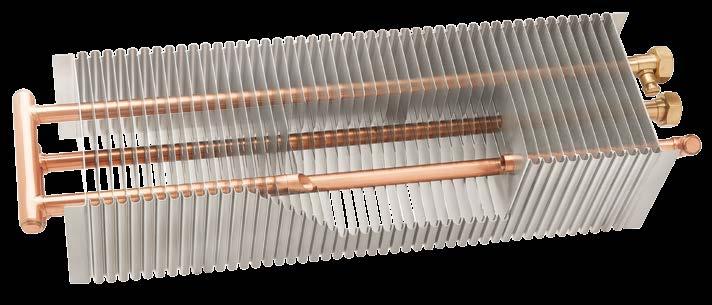

25 OBRAMOWANIE PODESTU Montowane na kołnierzu wanny na stałe, już w fazie kompletowania zestawu. Górna krawędź obramowania określa głębokość osadzenia wanny w posadzce. Krawędź ta musi być idealnie zlicowana z ostatecznym poziomem posadzki. Obramowanie podestu wykonane jest z aluminium. Przenosi obciążenie podestu na podłoże. Obramowanie podestów aluminiowych jest malowane lub anodowane na kolor podestu. Obramowanie podestów drewnianych malowane jest standardowo na brąz kasztanowy (RAL 8015). Na zamówienie dowolny kolor obramowania podestu bez dopłaty (paleta RAL K7). WYMIENNIK KANAŁOWY Grzejnik kanałowy (wymiennik kanałowy) składa się z dwóch układów: układu wodnego i układu oddawania ciepła. Układ wodny stanowi wymiennik miedziany pakiet równomiernie rozmieszczonych, poziomych, miedzianych rur grzejnych spiętych na końcach miedzianymi kolektorami zbiorczymi. Spojenie rur grzejnych z kolektorami wykonane jest poprzez lutowanie (lut twardy). Układ oddawania ciepła to ściśle zespolone z poziomymi rurami miedzianymi pionowe lamelki z blachy aluminiowej. Stanowią one gęste ożebrowanie rur, tworząc liczne kanały konwekcyjne oraz pofalowaną powierzchnię ścian grzejnika. Połączenie miedzi z aluminium jest połączeniem suchym, dlatego nie zachodzi zjawisko korozji elektrochemicznej. Grzejniki pomalowane są farbą proszkową na kolor czarny matowy (RAL 9005). WYMIENNIK TYPU QUATTRO 200 KOLEKTORY POZIOME RURY MIEDZIANE DN 18 ODPOWIETRZNIK 1/8 PODEJŚCIE 2 x EUROSTOŻEK ¾ ZASILANIE POWRÓT LAMELKI ALUMINIOWE POZIOME RURY MIEDZIANE DN 15 KOLEKTOR SKOŚNY RURA MIEDZIANA DN 18 PODEST KANAŁU Podest (potocznie grill, kratka, ruszt) to jedyny widoczny element systemu ogrzewania kanałowego. Może być wykonany z aluminium lub z drewna. Podesty aluminiowe Występują w dwóch wzorach: wyższe 18,5 mm profil w kształcie dwuteownika oraz niższe 15,6 mm profil w kształcie wydłużonej klepsydry (rysunki techniczne poniżej). Dwa sposoby zestawiania profilów w podest: profile wzdłuż osi kanału oraz profile w poprzek osi kanału. Podesty poprzeczne występują w dwóch opcjach: fix (sztywne) oraz roll (zwijane). Opcja roll ułatwia przechowywanie podestu w razie zastępowania go podestem posezonowym, po zakończeniu sezonu grzewczego. Umożliwia również łatwiejszy dostęp do wnętrza kanału podczas czyszczenia. Podesty wzdłużne występują jedynie w wersji fix (sztywne). Dystans pomiędzy profilami podestów jest zróżnicowany w zależności od planowanego obciążenia. Gęstość profili w podeście wpływa również na jego cenę. Występują trzy warianty dystansu między szczeblami w podestach poprzecznych: 7, 10 lub 13 mm. Profile, tuleje dystansowe oraz obramowanie podestu pomalowane są standardowo na kolor srebrzysty perłowy lub wg wskazań klienta na dowolny kolor z palety RAL K7 (bez dopłaty). PROFIL SZCZEBLA PODESTU WYSOKIEGO PRZEKRÓJ Wysokość szczebla: 18,50 mm Wysokość ramki podestu: 24,50 mm Dystans między szczeblami: 7, 10, 13 mm dystans PROFIL SZCZEBLA PODESTU NISKIEGO PRZEKRÓJ Wysokość szczebla: 15,60 mm Wysokość ramki podestu: 20 mm Dystans między szczeblami: 7, 10, 13 mm dystans 18,5 ϕ 10 24,5 15,6 ϕ KATALOG 2017 Ogrzewanie podłogowe kanałowe -

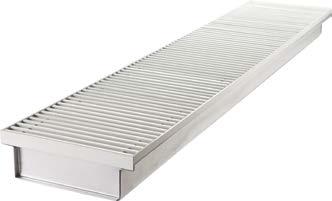

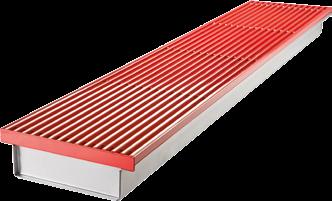

26 PODEST ALUMINIOWY WYKONANIE STANDARDOWE: SREBRZYSTOPERŁOWE PODEST ALUMINIOWY WZDŁUŻNY FIX, RAL 3001 Anodowanie Odrębną metodą pokrycia podestów aluminiowych jest ich anodowanie. Jest to proces elektrochemiczny, polegający na wytworzeniu na powierzchni aluminiowych podestów warstwy tlenku glinu, na skutek przyłożenia prądu elektrycznego do podestów zanurzonych w roztworze odpowiedniego kwasu (siarkowego, chromowego, szczawiowego). Powłoka tlenkowa częściowo wrasta w aluminium, a częściowo okrywa anodowany element. Anodowanie zwiększa odporność powierzchni podestów na korozję, ścieranie oraz działanie czynników chemicznych. Anodowane są zarówno profile, tuleje dystansowe, jak i obramowanie podestów. Do wyboru jest pięć wersji kolorystycznych: C-0 naturalny, C-32 szampański, C-34 brązowy, C-35 czarny oraz C-45 inox. C-0 naturalny C-32 szampański C-34 brązowy C-35 czarny C-45 inox Podesty drewniane Podesty drewniane wykonane są z wysokiej jakości drewna: dębu, buku, jesionu. Impregnowane są 50% roztworem lakieru bezbarwnego nitro. Na zamówienie możliwe wykonanie podestów z drewna nieimpregnowanego. Podesty drewniane występują jedynie w wersji zwijanej (roll). Oferta obejmuje dwa wzory: kość i listwę. Dystans między szczeblami wynosi 17 mm dla wzoru kość i 11 mm dla wzoru listwa. Tuleje dystansowe podestów we wzorze listwa wykonane są z aluminium i malowane standardowo na brąz kasztanowy (RAL 8015). Na zamówienie tuleje podestu mogą zostać pomalowane na inny kolor z palety RAL K7 (bez dopłaty) lub pozostać niepomalowane. SZCZEBEL DREWNIANY TYPU KOŚĆ WIDOK Z GÓRY Wysokość szczebla: 20 mm Wysokość ramki podestu: mm Dystans między szczeblami: 17 mm SZCZEBEL DREWNIANY TYPU LISTWA WIDOK Z GÓRY Wysokość szczebla: 20 mm Wysokość ramki podestu: mm Dystans między szczeblami: 11 mm KATALOG 2017 Ogrzewanie podłogowe kanałowe

27 PODEST DREWNIANY WZÓR LISTWA PODEST DREWNIANY WZÓR KOŚĆ PODEST POSEZONOWY Do montażu poza sezonem grzewczym (wiosną, latem, jesienią) w miejsce podestu ażurowego (wydłuża jego żywotność). Maskuje i zabezpiecza umieszczoną w podłodze wannę z wymiennikiem przed zabrudzeniem. Użytkownik wypełnia pusty podest posezonowy materiałem z którego wykonana jest otaczająca kanał podłoga, lub w inny dowolny sposób. Wypełnienie podestu można wykonać zachowując rysunek podłogi (np. taki sam układ płytek ceramicznych, czy klepek parkietu). Podest posezonowy wykonuje się w krótkich odcinkach, do 1,4 m. Przeznaczony jest do profili standardowych wysokich (drewnianych i aluminiowych). PODEST POSEZONOWY PRZEKRÓJ PROFILU I WARSTWY WYPEŁNIENIA Wysokość wewnętrzna: 15,50 mm Wysokość zewnętrzna: 20 mm Materiał obramowania: aluminium Materiał nośny: blacha stalowa ocynkowana PODEST POSEZONOWY WYPEŁNIONY PUSTY PODEST POSEZONOWY Warstwa wykończeniowa (glazura, panel, parkiet) 15,5 20 Spoina (klej) NAROŻNIK KANAŁU Istnieje możliwość wykonania zestawu kanałów grzewczych połączonych narożnikami, kąt narożników dowolny, w przedziale od 90 do 180. Narożnik kanału składa się z wanny, obramowania i podestu (oferowany wyłącznie w komplecie). ALUMINIOWY PODEST NAROŻNIKA DREWNIANY PODEST NAROŻNIKA KOŚĆ DREWNIANY PODEST NAROŻNIKA LISTWA KATALOG 2017 Ogrzewanie podłogowe kanałowe - 27

28 ZESTAW PODESTÓW POŁĄCZONYCH NAROŻNIKAMI KĄT POWYŻEJ 90 Aluminiowy podest połączony dwoma narożnikami Drewniany podest typu listwa połączony dwoma narożnikami NAROŻNIKI KĄT 90 DLA POSZCZEGÓLNYCH SZEROKOŚCI ZESTAWÓW NAROŻNIK DLA SZEROKOŚCI 0 profil aluminiowy 330 NAROŻNIK DLA SZEROKOŚCI 300 profil drewniany, wzór listwa NAROŻNIK DLA SZEROKOŚCI 350 profil drewniany, wzór kość NAROŻNIK DLA SZEROKOŚCI 400 profil drewniany, wzór kość KATALOG 2017 Ogrzewanie podłogowe kanałowe

29 ZALEŻNOŚĆ MIĘDZY MINIMALNĄ ŚREDNICĄ PRZYŁĄCZA, A MOCĄ (WIELKOŚCIĄ) GRZEJNIKA KANAŁOWEGO [W] Dł. [mm] SOLO SOLO SOLO SOLO SOLO SOLO DUO QUATTRO QUATTRO QUATTRO DUBEL DUBEL DUBEL DUBEL DUBEL DUBEL Dł. [mm] TRIOVENT QUATTROVENT LEGENDA Minimalna średnica przyłącza z miedzi Minimalna średnica przyłącza pex-alu-pex oraz z propylenu ½ '' ½ '' ½ '' ¾ '' ¾ '' ¾ '' Grzejniki można przyłączać do instalacji c.o. zarówno złączem sztywnym, jak i elastycznym. Minimalne średnice przyłączy zestawiono w powyższej tabeli. Instalacja wykonana z miedzi charakteryzuje się znacznie cieńszymi ściankami rur niż instalacja wykonana z pex-alu-pex lub z polipropylenu. Stąd średnica wewnętrzna rur instalacyjnych miedzianych jest większa od średnicy wewnętrznej rur polipropylenowych, czy pex-alu-pex. Przy tej samej prędkości wody, przepływ będzie więc większy w instalacji wykonanej z miedzi, dlatego przy większym zakresie mocy grzejników (obszar szary) można jeszcze zastosować ½ calowe rury miedziane, ale rury z tworzyw sztucznych powinny mieć już ¾. Najlepiej stosować przyłącza o średnicy zgodnej z wyliczeniem w projekcie instalacji. Moc w tabeli podana według EN (75/65/20). KATALOG 2017 Ogrzewanie podłogowe kanałowe - 29

30 OPIS MONTAŻU ZESTAWU OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO Montaż kanału grzewczego, przyłączy oraz samego wymiennika powinien być wykonany przez fachowca o odpowiednich kwalifikacjach. Warstwy podłoża, obok i pod wanną kanału grzewczego powinny stanowić kontynuację warstw posadzki (rysunek poniżej) Warstwa wykończenia Beton - wylewka Izolacja - folia Styropian Izolacja przeciwwilgociowa Podbeton Grunt 0-30 cm Izolacja - folia Beton D Styropian Beton Grunt H Izolacja przeciwwilgociowa Beton 1. Zaplanować i wyznaczyć miejsce montażu zestawu ogrzewania kanałowego. Zestaw sytuuje się równolegle do ściany (przeszklenia). Odległość od niej jest sprawą indywidualną użytkownika. Jeśli ściana zewnętrzna jest dobrze ocieplona, zestaw kanałowy może bezpośrednio do niej przylegać. Przeważnie zestaw montowany jest równolegle, przyściennie, w odległości do 30 cm od przeszklenia. Zasłony, firany nie mogą być przeszkodą dla swobodnej cyrkulacji powietrza w kanale. 2. Z zachowaniem zasad sztuki budowlanej wykonać wnękę w po- -sadzce, dostosowaną do swobodnego wstawienia planowanego zestawu kanałowego. 3. Grubość warstwy ocieplenia pod wanną i obok niej powinna być dostosowana do technologii wykonania posadzki oraz jakości ocieplenia obiektu. Warstwa ocieplenia ma także za zadanie kompensowanie dyskretnych zmian wymiarów wanny pod wpływem występujących różnic temperatury cm Wanna kanału D H 5 cm 4. Wstawić wannę kanału w uprzednio przygotowany otwór montażowy. 5. Skontrolować równoległość, odległość zestawu od ściany. 6. Za pomocą imbusowych śrub regulacyjnych wyrównać, wypoziomować wannę kanału. Każda wanna zestawu ogrzewania kanałowego wyposażona jest w cztery śruby regulacyjne, znajdujące się w narożnikach jej dna. Mają one za zadanie ułatwić wypoziomowanie wanny i precyzyjne zgranie górnej krawędzi obramowania z ostatecznym poziomem posadzki. Śruby regulacyjne 0-30 cm Warstwa wykończenia Beton - wylewka 5 cm 7. Za pomocą kotew lub śrub z kołkami rozporowymi umocować wannę kanału na stałe do podłoża. Puste przestrzenie pod wanną można wypełnić pianką poliuretanową lub wylewką samopoziomującą. 8. Wprowadzić do wanny stosowne akcesoria hydrauliczne. Informacja na temat średnicy przyłączy w tabeli na stronie W przypadku systemu kanałowego z wentylatorem wprowadzić do wanny zasilanie elektryczne. 10. ZAŁOŻYĆ ROZPORÓKI MONTAŻOWE. Śruby montażowe 30 - KATALOG 2017 Ogrzewanie podłogowe kanałowe

31 Przeszklenie 0-30 cm Warstwa wykończenia Beton - wylewka Izolacja przeciwwilgociowa Styropian Beton Grunt Izolacja - folia 5 cm 11. Po wykonaniu wszystkich podłączeń (hydraulicznych, elektrycznych), na czas wykonywania końcowej wylewki, wannę, a szczególnie obramowanie wanny należy zabezpieczyć przed odkształceniem przede wszystkim zmianą wymiaru jego światła. Niezabezpieczenie obramowania wanny może skutkować niewspółmiernością wymiaru podestu względem wymiaru obramowania i odrzuceniem roszczeń reklamacyjnych z tego tytułu. Należy zastosować fabryczne rozpórki montażowe dołączone do każdego zestawu lub według wymiaru ich szerokości dociąć płytę o grubości 20 mm zakrywającą całkowicie pole obramowania. 12. Elementem przenoszącym obciążenie podestu na podłoże jest obramowanie wanny. Musi ono być dokładnie oblane wylewką od dołu oraz z boku do wysokości uwarunkowanej rodzajem pokrycia posadzki (parkiet, glazura, panele i in.). Należy zapewnić odpowiednią grubość i wytrzymałość warstwy wylewki znajdującej się pod obramowaniem, stosownie do planowanego obciążenia w trakcie użytkowania. UWAGA! Profil wanny kanału nie jest przeznaczony do przenoszenia jakichkolwiek obciążeń. WSKAZÓWKI DOTYCZĄCE MONTAŻU GRZEJNIKÓW REGULUS -system CANAL VENT 1. UWAGA! Zestawy REGULUS -system CANAL VENT można włączać tylko do instalacji elektrycznej wyposażonej w wyłącznik różnicowo-prądowy. 2. Zestawy z wentylatorem należy ustawić tak, by wentylator znajdował się od strony zewnętrznej, tj. od przegrody, a wymiennik od strony pomieszczenia. 3. W zależności od wybranego typu sterowania, należy wykonać wszystkie połączenia elektryczne wg odpowiedniego schematu, a następnie podłączyć źródło zasilania do sterownika. 4. Należy zadbać, by wokół wanny, a także pod nią nie występowała wolna przestrzeń, która może powodować zjawisko rezonansu podczas pracy wentylatora. STEROWANIE WARIANT III Schemat podłączenia sterownika z puszką sterującą ROGK03/230V do wyboru sterowniki: HONEYWELL lub SALUS UWAGA! Do jednej puszki sterującej ROGK03/230V można podłączyć maksymalnie 3 silniki wentylatora. M 1 x LY 2,5 mm 2 PE N L M ROGK 03/230 PE N L SALUS FC 600 M M2 M1 PE M2 M1 PE ROGK 03/230 PE N L L1 L2 L3 1 2 Z2 1 - faza I bieg 7 - II bieg 8 - III bieg M M1 M2 PE M1 M2 PE C PE N L L1 L2 L3 1 2 Z2 S1 L N V1 V2 F1 F2 F3 COM S2 Przewód 5 x LY 0,75 mm 2 (przekrój minimalny) Siłownik termiczny HONEYWELL T6371A1019 Przewody LY 0,75 mm 2 (przekrój minimalny) SEH Siłownik termiczny CT10X- czujnik temperatury L N PE F 10 A L N Q 1 Q 2 Q 3 Y11 (dla RDF 600T) Y1 (dla RDG 100T) REGULUS-system Canal VENT PE L M WENTYLATOR N STEROWANIE WARIANT SIEMENS RDG 100T/RDF 600T Schemat podłączenia sterownika SIEMENS RDG 100T/RDF 600T z układem sterującym SP01 (SP06) UWAGA! Dla RDG 100T: DIP pozycja ON. Do jednego układu sterującego SP01 można podłączyć 3 silniki wentylatora. SP01 (SP06) A B L N ELEKTROZAWÓR Do jednego układu sterującego SP06 można podłączyć maksymalnie 12 silników wentylatora. N Do następnego zestawu DIP SWITCH DLA RDG 100T 1 - ON, RESZTA OFF DIP SWITCH DLA RDF 600T 1 - OFF, 2 - OFF (w prawo do cyfr 1 i 2) L (zawór) N (wspólny) L (WENTYLATOR) KATALOG 2017 Ogrzewanie podłogowe kanałowe - 31
