REGULUS-system CANAL Ogrzewanie podłogowe kanałowe

Transkrypt

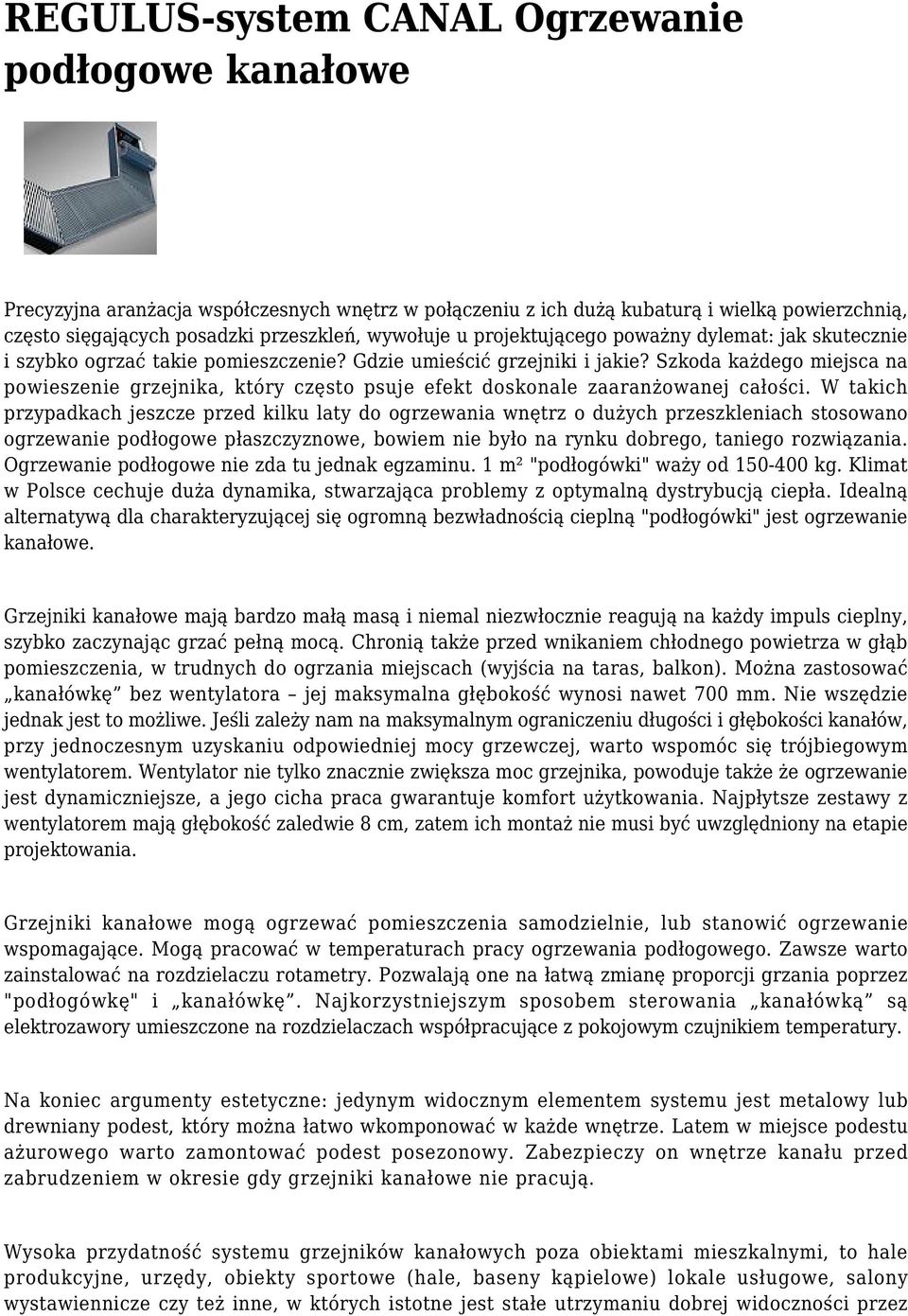

1 REGULUS-system CANAL Ogrzewanie podłogowe kanałowe Precyzyjna aranżacja współczesnych wnętrz w połączeniu z ich dużą kubaturą i wielką powierzchnią, często sięgających posadzki przeszkleń, wywołuje u projektującego poważny dylemat: jak skutecznie i szybko ogrzać takie pomieszczenie? Gdzie umieścić grzejniki i jakie? Szkoda każdego miejsca na powieszenie grzejnika, który często psuje efekt doskonale zaaranżowanej całości. W takich przypadkach jeszcze przed kilku laty do ogrzewania wnętrz o dużych przeszkleniach stosowano ogrzewanie podłogowe płaszczyznowe, bowiem nie było na rynku dobrego, taniego rozwiązania. Ogrzewanie podłogowe nie zda tu jednak egzaminu. 1 m² "podłogówki" waży od kg. Klimat w Polsce cechuje duża dynamika, stwarzająca problemy z optymalną dystrybucją ciepła. Idealną alternatywą dla charakteryzującej się ogromną bezwładnością cieplną "podłogówki" jest ogrzewanie kanałowe. Grzejniki kanałowe mają bardzo małą masą i niemal niezwłocznie reagują na każdy impuls cieplny, szybko zaczynając grzać pełną mocą. Chronią także przed wnikaniem chłodnego powietrza w głąb pomieszczenia, w trudnych do ogrzania miejscach (wyjścia na taras, balkon). Można zastosować kanałówkę bez wentylatora jej maksymalna głębokość wynosi nawet 700 mm. Nie wszędzie jednak jest to możliwe. Jeśli zależy nam na maksymalnym ograniczeniu długości i głębokości kanałów, przy jednoczesnym uzyskaniu odpowiedniej mocy grzewczej, warto wspomóc się trójbiegowym wentylatorem. Wentylator nie tylko znacznie zwiększa moc grzejnika, powoduje także że ogrzewanie jest dynamiczniejsze, a jego cicha praca gwarantuje komfort użytkowania. Najpłytsze zestawy z wentylatorem mają głębokość zaledwie 8 cm, zatem ich montaż nie musi być uwzględniony na etapie projektowania. Grzejniki kanałowe mogą ogrzewać pomieszczenia samodzielnie, lub stanowić ogrzewanie wspomagające. Mogą pracować w temperaturach pracy ogrzewania podłogowego. Zawsze warto zainstalować na rozdzielaczu rotametry. Pozwalają one na łatwą zmianę proporcji grzania poprzez "podłogówkę" i kanałówkę. Najkorzystniejszym sposobem sterowania kanałówką są elektrozawory umieszczone na rozdzielaczach współpracujące z pokojowym czujnikiem temperatury. Na koniec argumenty estetyczne: jedynym widocznym elementem systemu jest metalowy lub drewniany podest, który można łatwo wkomponować w każde wnętrze. Latem w miejsce podestu ażurowego warto zamontować podest posezonowy. Zabezpieczy on wnętrze kanału przed zabrudzeniem w okresie gdy grzejniki kanałowe nie pracują. Wysoka przydatność systemu grzejników kanałowych poza obiektami mieszkalnymi, to hale produkcyjne, urzędy, obiekty sportowe (hale, baseny kąpielowe) lokale usługowe, salony wystawiennicze czy też inne, w których istotne jest stałe utrzymaniu dobrej widoczności przez

2 witryny. ELEMENTY SKLADOWE OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO I. PODEST KANAŁU Podest (potocznie grill, kratka, ruszt) to jedyny widoczny elementem systemu ogrzewania kanałowego, może być wykonany z aluminium lub drewna. Podesty aluminiowe występują w dwóch wzorach: poprzecznym i wzdłużnym. Podesty poprzeczne dostępne są w wersjach: fix (sztywne) oraz roll (zwijane). Roll jest szczególnie wygodnym rozwiązaniem w przypadku konserwacji kanału, transportu czy przechowywania po sezonie grzewczym, kiedy stosowany jest podest posezonowy. Podesty wzdłużne występują wyłącznie w wersji fix. Szczeble aluminiowe zarówno we wzorze poprzecznym jak i wzdłużnym mogą mieć dystans 7, 10 lub 13 mm. Pomalowane są standardowo na kolor srebrny perłowy (na zlecenie inwestora na inne kolory wg palety RAL bez dopłaty). Szerokość podestów aluminiowych: 243, 293, 343, 393 mm. Podest drewniany może być wykonany z dębu, buka lub jesionu. Drewno podestu standardowo zaimpregnowane jest roztworem lakieru bezbarwnego. Możliwe wykonanie z drewna nieimpregnowanego (należy zaznaczyć na zamówieniu). Oferta obejmuje dwa wzory: kość i listwę. Podesty drewniane występują tylko w wersji roll i mają następujące dystanse między szczeblami: wersja kość 17 mm, wersja listwa 11 mm. Szerokość podestów drewnianych: 243, 293, 343, 393 mm. Wzór listwa nie jest dostępny w szerokości 393 mm.

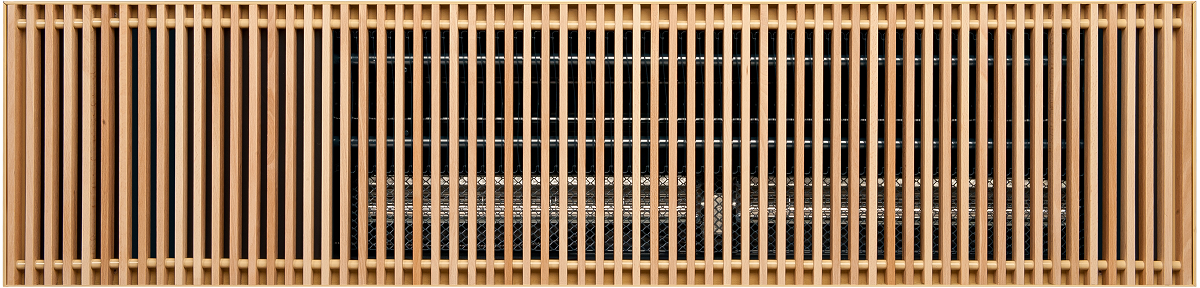

3 Podest drewniany typ kość Podest drewniany typ listwa Podest aluminiowy poprzeczny, roll, RAL 1036 Burza Pustyni Podest aluminiowy wzdłużny, fix, RAL 3001 II. PODEST POSEZONOWY Unikalne rozwiązanie występujące wyłącznie w ofercie REGULUS -system Podest posezonowy maskuje i zabezpiecza umieszczoną w podłodze wannę przed zabrudzeniem po zakończonym sezonie grzewczym. Wstawiany jest czasowo (wiosną, latem, jesienią) w miejsce podestu ażurowego (wydłuża jego żywotność). Wymienny podest doskonale sprawdza się szczególnie w przypadku grzejników kanałowych, umieszczonych przed wyjściem na taras i w wiatrołapach, czyli aktywnie uczęszczanych szlakach komunikacyjnych. Użytkownik wypełnia podest materiałem z którego wykonana jest otaczająca kanał podłoga, lub w inny dowolny sposób. Wypełnienie podestu można wykonać zachowując rysunek podłogi (np. taki sam układ klepek parkietu, płytek ceramicznych). By była możliwa taka opcja, należy zachować wycięte pod światło kanału elementy podłogi. Należy je wkleić w obramowanie podestu posezonowego w taki sposób, by uzyskać kontynuację rysunku podłogi. By ułatwić wyciąganie wypełnionego podestu posezonowego z obramowania kanału oraz jego przechowywanie, wykonuje się go w krótkich odcinkach od 1 do 1,4 m. Podest posezonowy

4 II. OBRAMOWANIE PODESTÓW Montowane na kołnierzu wanny kanału grzewczego na stałe już w fazie kompletacji zestawu. Górna krawędź obramowania określa głębokość osadzenia wanny w posadzce. Krawędź ta musi być idealnie zlicowana z ostatecznym poziomem posadzki. Obramowanie podestu wykonane jest z aluminium. Przenosi obciążenie podestu na podłoże. Obramowanie podestów aluminiowych malowane jest fabrycznie na kolor podestu. Obramowanie podestów drewnianych malowane jest standardowo na kolor RAL 1001 (dotyczy to również tulejek w podeście drewnianym typu listwa). Szerokość zewnętrzna obramowania: 250, 300, 350, 400 mm III. WANNA KANAŁU Wanna kanału (potocznie określana jako koryto lub profil kanału) wykonana jest z blachy ocynkowanej pokrytej granatową farbą proszkową (RAL 5008). Głębokość wanny mm. Małej głębokości wanny systemu podłogowego ogrzewania kanałowego można łatwo zamontować również w stropie między kondygnacjami. Szerokość wnętrza wanny tworzącej kanał grzewczy: 200, 250, 300 lub 350 mm. Górna rozszerzona część wanny tworzy kołnierz, na którym wspiera się i do którego zamontowane jest obramowanie. Szerokość całkowita kołnierza wanny wraz z obramowaniem wynosi odpowiednio: 250, 300, 350 i 400 mm. Wanna typu 200/250 przeznaczona jest dla grzejników typu SOLO. Wanna typu 250/300 przeznaczona jest dla grzejników typu VENT. Wanna typu 300/350 przeznaczona jest dla grzejników typu DUO, QUATTRO. Wanna typu 350/400 przeznaczona jest dla grzejników typu DUBEL. Możliwe jest indywidualne dostosowanie wymiaru szerokości wanny, lecz wyłącznie dla podestów aluminiowych (zamiana, dopasowanie do istniejących otworów w posadzce, itp.). Każda wanna wyposażona jest w system regulacji wysokości ułatwiający jej prawidłowe ustawienie względem docelowej wysokości podłogi. Przy montażu należy bezwzględnie korzystać z rozpórek montażowych lub podestu montażowego, aby uniknąć zniekształcenia i zmiany rozstawu obramowania zestawu kanałowego przy wykonywaniu wylewki. IV. NAROŻNIK KANAŁU Istnieje możliwość wykonania zestawu kanałów grzewczych połączonych narożnikami, kąt narożników dowolny od 90 do półpełnego. Narożnik kanału składa się z wanny, obramowania i podestu. Miejsce w wannie narożnika można wykorzystać do montażu przyłączy, zaworów i sterowników. W ofercie również atrapa narożnika kanału połączenie kanałów grzewczych jedynie obramowaniem i podestem bez wanny (efekt wizualny). Do realizacji zestawów z narożnikami inwestor powinien przekazać rysunek techniczny lub szablon. V. STEROWANIE Sterownik pokojowy Grzejniki kanałowe charakteryzują się bardzo małą masą całkowitą, dlatego niemal niezwłocznie reagują na każdy impuls cieplny, szybko zaczynają grzać pełną zadaną mocą. Z tego też powodu świetnie sprawdzają się w układach wyposażonych w programator pokojowy z bezpośrednim pomiarem temperatury pomieszczenia. Wystarczy ustawić pożądaną temperaturę wnętrza na sterowniku, a układ c.o. szybko podejmie pracę na każdy impuls ze sterownika. Jeszcze lepszym, bo

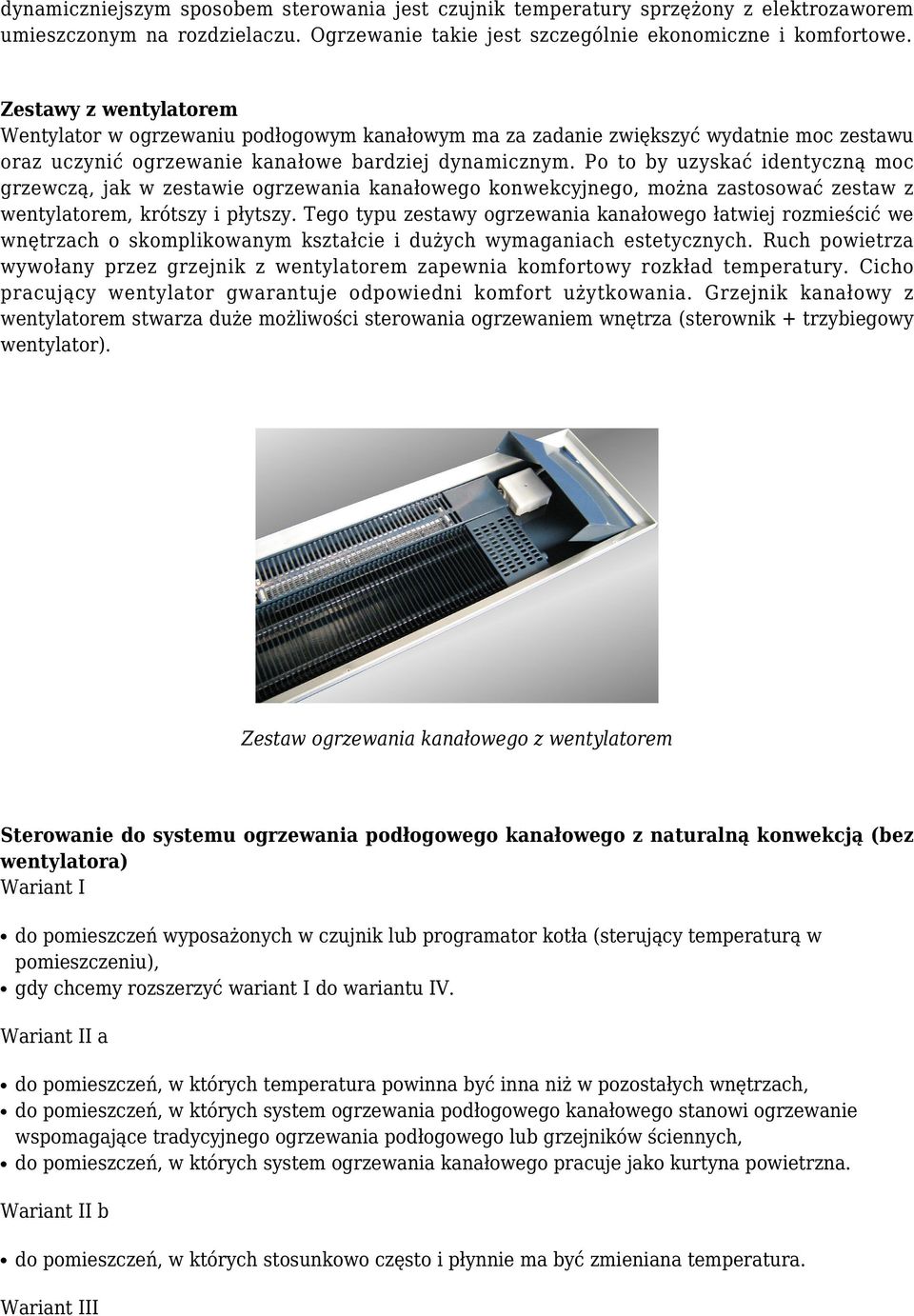

5 dynamiczniejszym sposobem sterowania jest czujnik temperatury sprzężony z elektrozaworem umieszczonym na rozdzielaczu. Ogrzewanie takie jest szczególnie ekonomiczne i komfortowe. Zestawy z wentylatorem Wentylator w ogrzewaniu podłogowym kanałowym ma za zadanie zwiększyć wydatnie moc zestawu oraz uczynić ogrzewanie kanałowe bardziej dynamicznym. Po to by uzyskać identyczną moc grzewczą, jak w zestawie ogrzewania kanałowego konwekcyjnego, można zastosować zestaw z wentylatorem, krótszy i płytszy. Tego typu zestawy ogrzewania kanałowego łatwiej rozmieścić we wnętrzach o skomplikowanym kształcie i dużych wymaganiach estetycznych. Ruch powietrza wywołany przez grzejnik z wentylatorem zapewnia komfortowy rozkład temperatury. Cicho pracujący wentylator gwarantuje odpowiedni komfort użytkowania. Grzejnik kanałowy z wentylatorem stwarza duże możliwości sterowania ogrzewaniem wnętrza (sterownik + trzybiegowy wentylator). Zestaw ogrzewania kanałowego z wentylatorem Sterowanie do systemu ogrzewania podłogowego kanałowego z naturalną konwekcją (bez wentylatora) Wariant I do pomieszczeń wyposażonych w czujnik lub programator kotła (sterujący temperaturą w pomieszczeniu), gdy chcemy rozszerzyć wariant I do wariantu IV. Wariant II a do pomieszczeń, w których temperatura powinna być inna niż w pozostałych wnętrzach, do pomieszczeń, w których system ogrzewania podłogowego kanałowego stanowi ogrzewanie wspomagające tradycyjnego ogrzewania podłogowego lub grzejników ściennych, do pomieszczeń, w których system ogrzewania kanałowego pracuje jako kurtyna powietrzna. Wariant II b do pomieszczeń, w których stosunkowo często i płynnie ma być zmieniana temperatura. Wariant III

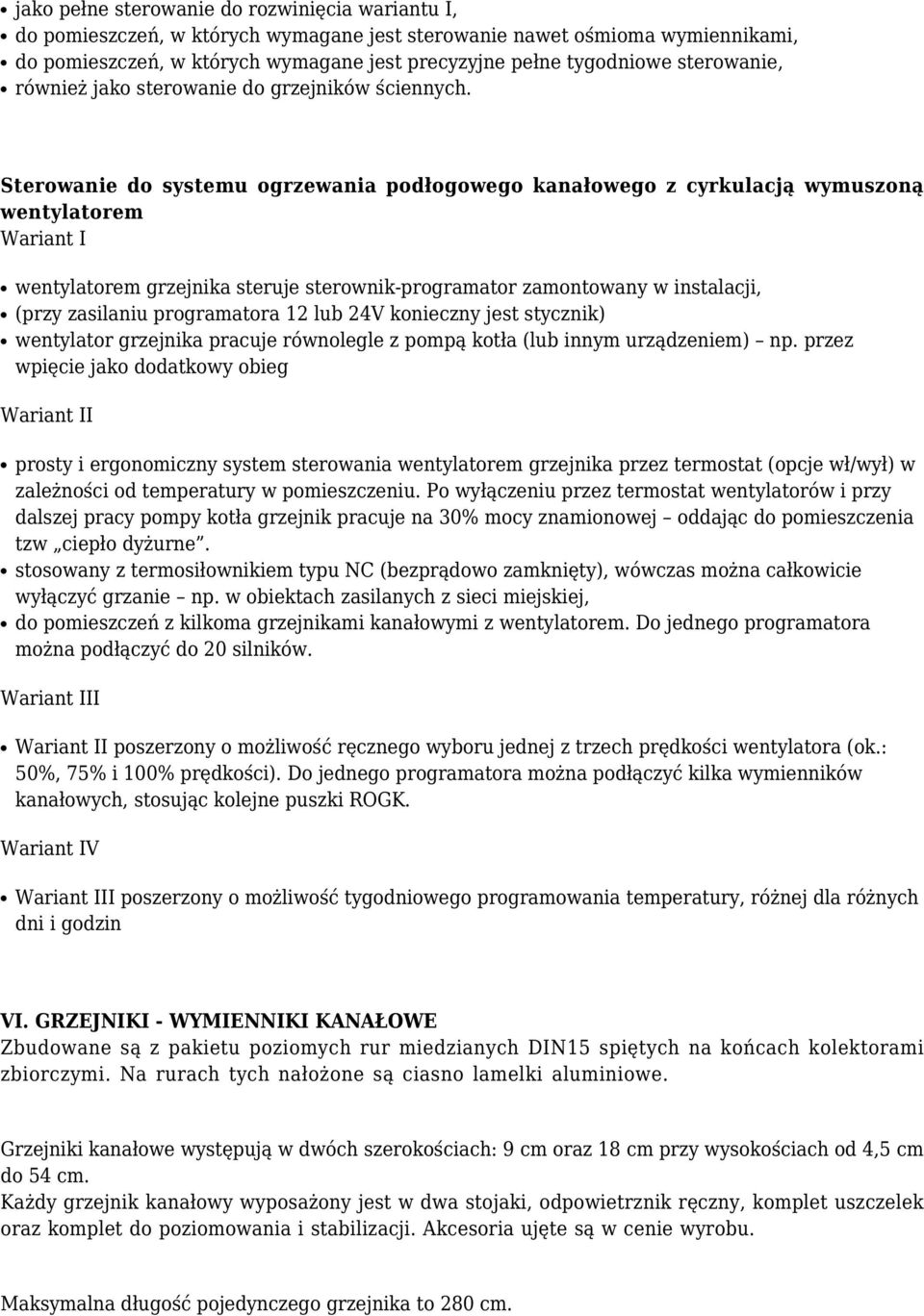

6 jako pełne sterowanie do rozwinięcia wariantu I, do pomieszczeń, w których wymagane jest sterowanie nawet ośmioma wymiennikami, do pomieszczeń, w których wymagane jest precyzyjne pełne tygodniowe sterowanie, również jako sterowanie do grzejników ściennych. Sterowanie do systemu ogrzewania podłogowego kanałowego z cyrkulacją wymuszoną wentylatorem Wariant I wentylatorem grzejnika steruje sterownik-programator zamontowany w instalacji, (przy zasilaniu programatora 12 lub 24V konieczny jest stycznik) wentylator grzejnika pracuje równolegle z pompą kotła (lub innym urządzeniem) np. przez wpięcie jako dodatkowy obieg Wariant II prosty i ergonomiczny system sterowania wentylatorem grzejnika przez termostat (opcje wł/wył) w zależności od temperatury w pomieszczeniu. Po wyłączeniu przez termostat wentylatorów i przy dalszej pracy pompy kotła grzejnik pracuje na 30% mocy znamionowej oddając do pomieszczenia tzw ciepło dyżurne. stosowany z termosiłownikiem typu NC (bezprądowo zamknięty), wówczas można całkowicie wyłączyć grzanie np. w obiektach zasilanych z sieci miejskiej, do pomieszczeń z kilkoma grzejnikami kanałowymi z wentylatorem. Do jednego programatora można podłączyć do 20 silników. Wariant III Wariant II poszerzony o możliwość ręcznego wyboru jednej z trzech prędkości wentylatora (ok.: 50%, 75% i 100% prędkości). Do jednego programatora można podłączyć kilka wymienników kanałowych, stosując kolejne puszki ROGK. Wariant IV Wariant III poszerzony o możliwość tygodniowego programowania temperatury, różnej dla różnych dni i godzin VI. GRZEJNIKI - WYMIENNIKI KANAŁOWE Zbudowane są z pakietu poziomych rur miedzianych DIN15 spiętych na końcach kolektorami zbiorczymi. Na rurach tych nałożone są ciasno lamelki aluminiowe. Grzejniki kanałowe występują w dwóch szerokościach: 9 cm oraz 18 cm przy wysokościach od 4,5 cm do 54 cm. Każdy grzejnik kanałowy wyposażony jest w dwa stojaki, odpowietrznik ręczny, komplet uszczelek oraz komplet do poziomowania i stabilizacji. Akcesoria ujęte są w cenie wyrobu. Maksymalna długość pojedynczego grzejnika to 280 cm.

7 Charakterystyka typoszeregów: SOLO szerokość podestu: 243 mm, szerokość wanny: 200 mm, głębokość wanny: mm, długość minimalna wanny: 600 mm, długość maksymalna pojedynczego modułu: do 3000 mm DUO, QUATTRO szerokość podestu: 343 mm, szerokość wanny: 300 mm, głębokość wanny: mm, długość minimalna wanny: 600 mm, długość maksymalna pojedynczego modułu: do 3000 mm DUBEL szerokość podestu: 393 mm, szerokość wanny: 350 mm, głębokość wanny: mm, długość minimalna wanny: 600 mm, długość maksymalna pojedynczego modułu: do 3000 mm TRIOVENT i QUATTROVEN szerokość podestu: 293 mm, szerokość wanny: 250 mm, głębokość wanny: 80 i 100 mm, długość wanny określona: 750, 1250, 1750, 2250, 2750 mm, możliwość wykonania wanny w innych długościach dostosowanie do wymiarów wymaganych przez inwestora Typoszereg SOLO Typoszereg DUO, QUATTRO Typoszereg DUBEL Typoszereg TRIOVENT i QUATTROVENT ABECADŁO systemu ogrzewania podłogowego kanałowego wymagania montażowe

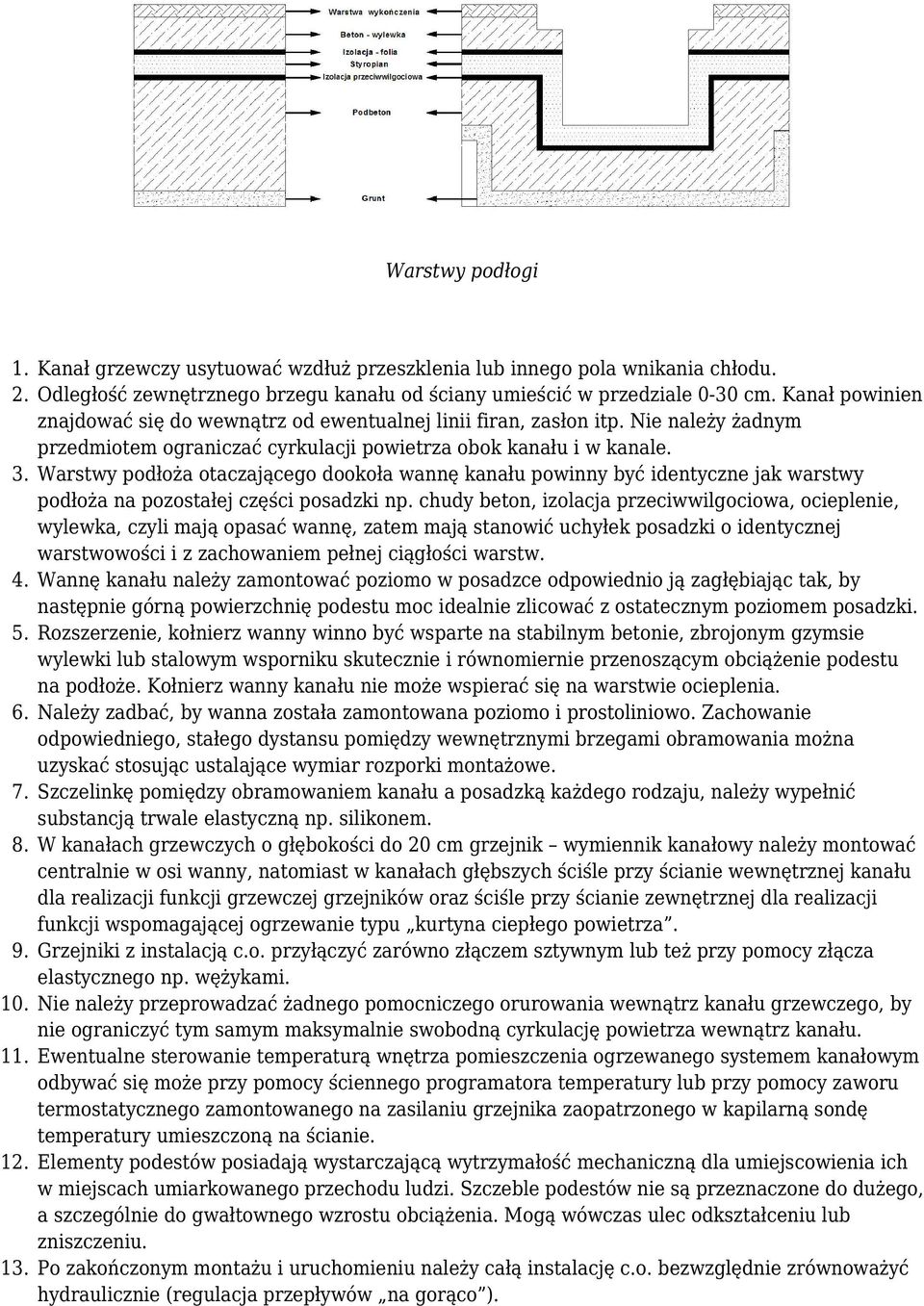

8 Warstwy podłogi 1. Kanał grzewczy usytuować wzdłuż przeszklenia lub innego pola wnikania chłodu. 2. Odległość zewnętrznego brzegu kanału od ściany umieścić w przedziale 0-30 cm. Kanał powinien znajdować się do wewnątrz od ewentualnej linii firan, zasłon itp. Nie należy żadnym przedmiotem ograniczać cyrkulacji powietrza obok kanału i w kanale. 3. Warstwy podłoża otaczającego dookoła wannę kanału powinny być identyczne jak warstwy podłoża na pozostałej części posadzki np. chudy beton, izolacja przeciwwilgociowa, ocieplenie, wylewka, czyli mają opasać wannę, zatem mają stanowić uchyłek posadzki o identycznej warstwowości i z zachowaniem pełnej ciągłości warstw. 4. Wannę kanału należy zamontować poziomo w posadzce odpowiednio ją zagłębiając tak, by następnie górną powierzchnię podestu moc idealnie zlicować z ostatecznym poziomem posadzki. 5. Rozszerzenie, kołnierz wanny winno być wsparte na stabilnym betonie, zbrojonym gzymsie wylewki lub stalowym wsporniku skutecznie i równomiernie przenoszącym obciążenie podestu na podłoże. Kołnierz wanny kanału nie może wspierać się na warstwie ocieplenia. 6. Należy zadbać, by wanna została zamontowana poziomo i prostoliniowo. Zachowanie odpowiedniego, stałego dystansu pomiędzy wewnętrznymi brzegami obramowania można uzyskać stosując ustalające wymiar rozporki montażowe. 7. Szczelinkę pomiędzy obramowaniem kanału a posadzką każdego rodzaju, należy wypełnić substancją trwale elastyczną np. silikonem. 8. W kanałach grzewczych o głębokości do 20 cm grzejnik wymiennik kanałowy należy montować centralnie w osi wanny, natomiast w kanałach głębszych ściśle przy ścianie wewnętrznej kanału dla realizacji funkcji grzewczej grzejników oraz ściśle przy ścianie zewnętrznej dla realizacji funkcji wspomagającej ogrzewanie typu kurtyna ciepłego powietrza. 9. Grzejniki z instalacją c.o. przyłączyć zarówno złączem sztywnym lub też przy pomocy złącza elastycznego np. wężykami. 10. Nie należy przeprowadzać żadnego pomocniczego orurowania wewnątrz kanału grzewczego, by nie ograniczyć tym samym maksymalnie swobodną cyrkulację powietrza wewnątrz kanału. 11. Ewentualne sterowanie temperaturą wnętrza pomieszczenia ogrzewanego systemem kanałowym odbywać się może przy pomocy ściennego programatora temperatury lub przy pomocy zaworu termostatycznego zamontowanego na zasilaniu grzejnika zaopatrzonego w kapilarną sondę temperatury umieszczoną na ścianie. 12. Elementy podestów posiadają wystarczającą wytrzymałość mechaniczną dla umiejscowienia ich w miejscach umiarkowanego przechodu ludzi. Szczeble podestów nie są przeznaczone do dużego, a szczególnie do gwałtownego wzrostu obciążenia. Mogą wówczas ulec odkształceniu lub zniszczeniu. 13. Po zakończonym montażu i uruchomieniu należy całą instalację c.o. bezwzględnie zrównoważyć hydraulicznie (regulacja przepływów na gorąco ).

9 KONTAKT REGULUS-system Bogusław Wójcik S.J WWW: Tel: Adres: Dworkowa Bielsko-Biała
