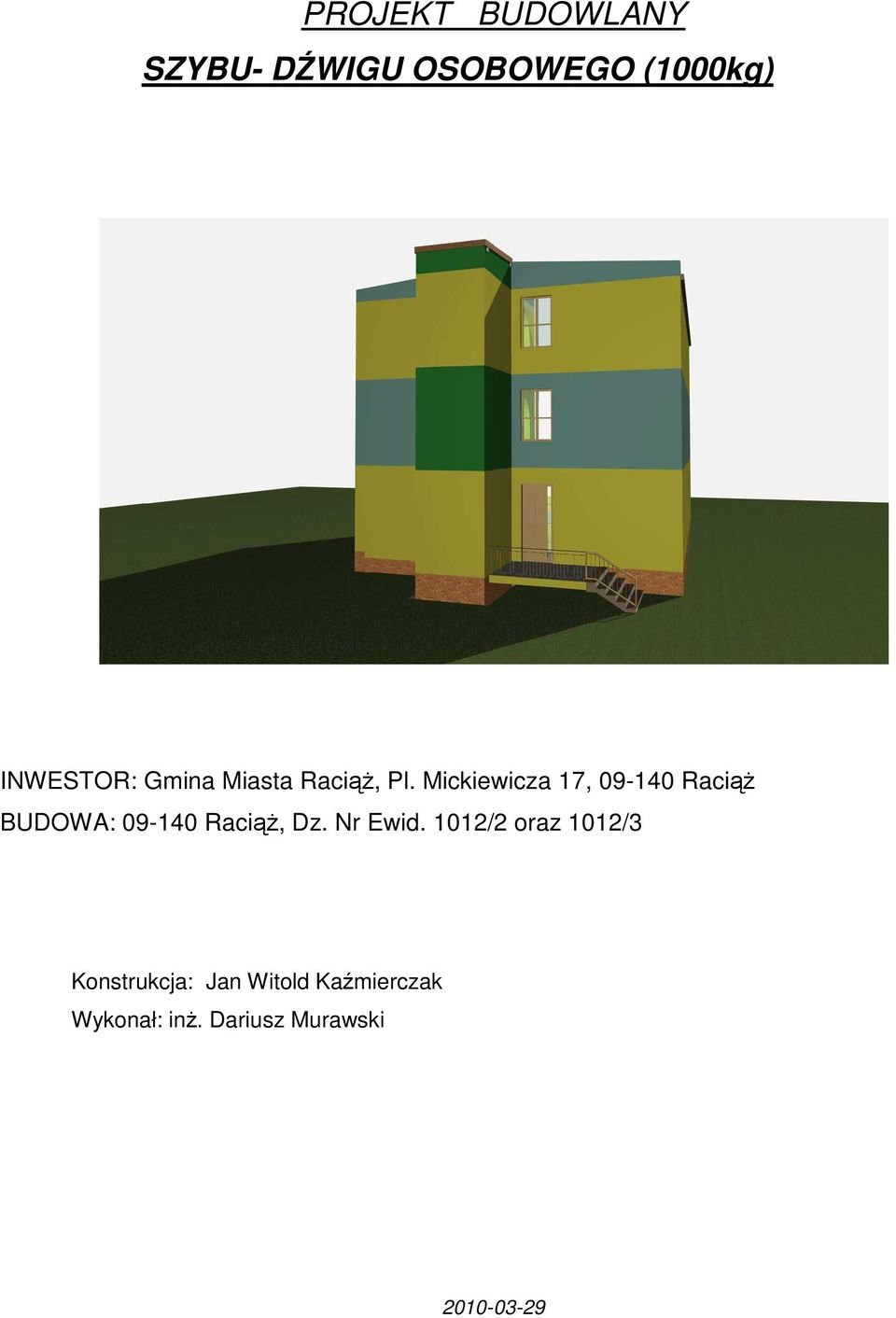

1 PROJEKT BUDOWLANY SZYBU- DŹWIGU OSOBOWEGO (1000kg) INWESTOR: Gmina Miasta RaciąŜ, Pl. Mickiewicza 17, RaciąŜ BUDOWA: RaciąŜ, Dz. Nr Ewid. 1012/2 oraz 1012/3 Konstrukcja: Jan Witold Kaźmierczak Wykonał: inŝ. Dariusz Murawski

2 SPIS ZAWARTOŚCI OPRACAOWANIA 1. Projekt zagospodarowania działki Załącznik graficzny do projektu zagospodarowania Decyzja lokalizacyjna 2. Ekspertyza stanu technicznego 3. Wytyczne urządzenia FUD Bolęcin 4. Opis techniczno - konstrukcyjny Rysunki konstrukcyjno architektoniczne 5. Informacja BIOZ 6. Oświadczenie projektantów 7. Dokumenty stwierdzające przygotowanie zawodowe projektantów 8. Część instalacyjna elektryczna

3 PROJEKT ZAGOSPODAROWANIA DZIAŁKI NR. EW 1012/2, 1012/3 w RaciąŜu INWESTOR: Gmina Miejska RaciąŜ, Pl. Mickiewicza 17, RaciąŜ BUDOWA: RaciąŜ, Dz. Nr Ewid. 1012/2, 1012/3 1. Przedmiot inwestycji: Przedmiotem inwestycji jest projekt budowy szybu windowego w ramach modernizacji istniejącego ośrodka zdrowia w RaciąŜu zlokalizowanego przy ul. Mławskiej, na działce nr ewid. 1012/2. 2. Istniejący stan zagospodarowania działki: Projektowany szyb windy przy ośrodku zdrowia w RaciąŜu zlokalizowano na szczytowej ścianie południowo zachodniej, zachowując przy tym istniejące wejście do budynku. Infrastruktura techniczna bez zmian: Woda przyłącze istniejące Kanalizacja istniejące własne szambo szczelne Elektryczne zasilanie maszynowni i szybu windy projektuje się jako rozbudowę istniejącego przyłącza elektrycznego Jako wytyczne zastosowano decyzję o warunkach zabudowy nr 3/10 z 16 kutego 2010r. ekspertyzę stanu technicznego oraz przepisy prawa budowalanego 3. Projektowane zagospodarowanie działki: Projektowane zagospodarowanie działki obejmuje inwestycję opisaną w punkcie 1 projektu zagospodarowania działki. 4. Zestawienie powierzchni i oznaczenia:

4 A szyb windowy ( urządzenie HOG-1000-T2-T2-N) - powierzchnia zabudowy 7,54 m 2 - powierzchnia uŝytkowa 4,25 m 2 - kubatura brutto 95,00 m 3 B Ośrodek Zdrowia w RaciąŜu - istniejący wjazd z ul. Mławskiej 5. Budynki(budowle) istniejące: G istniejący budynek gospodarczy, stan tech. dobry, kryty ogniotrwale R rzeka RaciąŜnica 6. Budynki sąsiednie: 1 sąsiednie budynki mieszkalne stan techniczny dobry, kryte blachodach. 2 sąsiednie budynki gospodarcze stan techniczny dobry, kryte ogniotrwale 7. Informacja o ochronie: Nie dotyczy. 8. Szkody górnicze: Nie występują. 9. ZagroŜenie dla środowiska: Projektowany obiekt jest budynkiem mieszkalnym i w związku z tym zagroŝenie dla środowiska oraz higieny i zdrowia nie występuje. Konstrukcja: Jan Witold Kaźmierczak Wykonał: inŝ. Dariusz Murawski

5 WYTYCZNE FUD BOLĘCIN DŹWIGU OSOBOWEGO (1000kg) HOG-1000-T2-T2-N INWESTOR: Gmina Miasta RaciąŜ, Pl. Mickiewicza 17, RaciąŜ BUDOWA: RaciąŜ, Dz. Nr Ewid. 1012/2 oraz 1012/

6 OPIS TECHNICZNY SZYBU- DŹWIGU OSOBOWEGO (1000kg) INWESTOR: Gmina Miasta RaciąŜ, Pl. Mickiewicza 17, RaciąŜ BUDOWA: RaciąŜ, Dz. Nr Ewid. 1012/2 oraz 1012/3 1. PODSTAWA OPRACOWANIA dane wyjściowe do projektowania uzyskane od inwestora decyzja o warunkach zabudowy i zagospodarowania terenu zlecenie inwestora na wykonanie dokumentacji technicznej uzgodnienia dokumentacji budowlanej z inwestorem ekspertyza stanu technicznego aktualne mapy do celów projektowych 2. INFRASTRUKTURA TECHNICZNA Budynek Ośrodka Zdrowia w RaciąŜu posiada niezbędny dojazd do Miejskiej drogi (ul. Mławskiej) oraz następujące przyłącza i instalacje: WOD KAN I CO instalacja wody, kanalizacji oraz c.o. istniejąca ELEKTRYCZNĄ istniejąca rozbudowana na potrzeby szybu 3. WARUNKI GEOTECHNICZNE W oparciu o ustalenia lokalne przeprowadzone wśród bliskich sąsiadów oraz dane uzyskane od inwestora ustalono następującą charakterystykę geotechniczną: Poziom wody gruntowej moŝliwość występowania wody gruntowej w poziomie posadowienia płyty Ŝelbetowej, obecnie na podstawie obserwacji

7 poziomu rzeki RaciąŜnicy z uwagi na jej wysoki stan, zaleca się wstrzymanie z rozpoczęciem robót do czasu osuszenia pobliskiego terenu Kategoria gruntu grunt kategorii II i III łatwo odspajalny. 4. DANE OGÓLNE BUDYNKU Zestawienie powierzchni budynku mieszkalnego: A szyb windowy () - powierzchnia zabudowy 7,54 m 2 - powierzchnia uŝytkowa 4,25 m 2 - kubatura brutto 95,00 m 3 B Ośrodek Zdrowia w RaciąŜu - istniejący wjazd z ul. Mławskiej Budynki(budowle) istniejące: G istniejący budynek gospodarczy, stan tech. dobry, kryty ogniotrwale R rzeka RaciąŜnica Budynki sąsiednie: 1 sąsiednie budynki mieszkalne stan techniczny dobry, kryte blachodach. 2 sąsiednie budynki gospodarcze stan techniczny dobry, kryte ogniotrwale 5. ARCHITEKTURA Zgodnie z dokumentacją budowlaną oraz Decyzją o Warunkach zabudowy Burmistrza Miasta RaciąŜ.

8 6. KONSTRUKCJA 6.1 Fundamenty Fundament pod szyb windy projektuje się jako płytę Ŝelbetową z jednostronną odsadzką o grubości 30cm. Fundament naleŝy zazbroić dwiema siatkami prętów górną i dolną o średnicy 12mm i rozstawie oczek 20cm ze stali AIII-N oraz betonu C20/25. Płytę naleŝy wykonać na chudym betonie C12/15 o grubości 10-15cm. 6.2 Ściany fundamentowe szybu Ściany fundamentowe szybu projektuje się równieŝ jako Ŝelbetowe o grubości 25cm wykonane ze stali AIII/N oraz betonu C20/25. Ściany naleŝy zbroić dwiema siatkami prętów o średnicy 12mm o pionowym rozstawie 15cm oraz poziomym 20cm. W poziomie stropów części istniejącej projektuje się dodatkowe zbrojenie wieńcami Ŝelbetowymi spinającymi po obwodzie ściany szybu zbrojone 4 x 12mm oraz strzemiona fi 6 co 20cm. Przerwy technologiczne w betonowaniu naleŝy wykonywać w górnym poziomie wieńcy i główki fundamentowej 6.3 Uszczelnienie płyty fundamentowej Uszczelnienie płyty fundamentowej naleŝy wykonać za pomocą uszczelki bentonitowej na obwodzie płyty w miejscy przerwy technologicznej zgodnie z zaleceniami producenta DUXPA BENTONIT BAND. 6.4 Strop szybu windy Strop szybu windy projektuje się jako Ŝelbetowy zbrojony dwiema siatkami prętów fi12 co 20cm dwukierunkowo zbrojony. Klasa betonu i stali bez zmian.

9 6.5 Dach Konstrukcję dachu wykonujemy na ścianch zewnętrznych szybu montując do nich dwie murłaty w poziomach pozwalających na uzyskanie 5 stopniowego spadku dachu. Kokstrukcje będą stanowiły krokwie o przekroju 7x14cm pokryte deskami 28mm oraz zabezpieczone papa podkładową oraz papą wierzchniego krycia o strukturze i kolorze dachówki. Ponadto naleŝy wykonać rynnę dachową fi10 oraz rure spustową. 6.6 Wentylacja Jako wentylację szybu naleŝy wykonać w górnym poziomie ścian otwór wentylacyjny o wymiarach 1% powierzchni szybu, przyjąc optymalnie kratkę wentylacyjną o wymiarach 25x25cm. 6.7 Izolacje Izolacje szybu windowego naleŝy wykonać ze styropianu o grubości 10cm. W poziomie gruntu naleŝy uŝyć polistyrenu ekstradowanego twardego. 6.8 Odchyłki ścian szybu windowego Zgodnie z wytycznymi branŝowymi FUD zawartymi w dalszej części opracowania. 6.9 Podłogi i posadzki Powierzchnie podłogi oraz ścian(do 1,5m) szybu i maszynowni naleŝy pokryć farmami olejoodpornymi, zgodnie z wytycznymi FUD

10 6.10 Dźwig osobowy Wg. załączonych danych producenta FUD Bolęcin 6.10 Instalacje sanitarne Nie projektuje się instalacji sanitarnych, z uwagi jednak na istniejącą kolizje jednego z pionów c.o. z projektowanym wejściem do windy naleŝy w następnym etapie modernizacji tj wymiany instalacji uwzględnić tę zmianę w projekcie instalacji Instalacja elektryczne Zasilanie oraz oświetlenie szybu i maszynowni wg. projektu branŝowego 6.18 Przyłącza wodnokanalizacyjne Istniejące przyłącza. UWAGA! Przed przystąpieniem do realizacji projektowanego zadania projekt budowlany naleŝy uzgodnić w FUD pod kątem przyjętych rozwiązań materiałowych oraz projektowanych powierzchni (z naciskiem na dokładne sprawdzenie wymiarów maszynowni w rzeczywistości i moŝliwość zainstalowania w niej urządzeń do obsługi urządzenia dźwigowego). Jeśli w trakcie wykonywania zadania kierownik budowy stwierdzi inny grunt niŝ załoŝono oraz inne warunki gruntowo wodne naleŝy skontaktować się z projektantem. Konstrukcja: Jan Witold Kaźmierczak Wykonał: inŝ. Dariusz Murawski.....

11 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego: Budowa szybu dźwigu osobowego Inwestor: Gmina Miejska RaciąŜ, Pl. Mickiewicza 17, RaciąŜ Sporządził: Jan Witold Kaźmierczak Dariusz Murawski Informacja BIOZ zawiera: 1. Zakres robót oraz kolejność realizacji poszczególnych etapów rozbiórki 2. Projektowana kolejność wykonywania robót 3. Przewidywane zagroŝenia 4. Sposób instruktaŝu pracowników 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Informacja bezpieczeństwa i ochrony zdrowia, zwana Informacją BIOZ- została opracowana na podstawie: Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (dz. U. z 2000 r. Nr 106, poz. 1126, z późniejszymi. zm. 2), Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia.

12 1. Realizacja całego zamierzenia budowlanego przewiduje wykonanie następujących robót: roboty ziemne roboty Ŝelbetowe ścian fundamentowych, oraz trzonu windy roboty zbrojeniowe roboty deskowaniowe roboty ciesielskie roboty dekarskie roboty wykończeniowe roboty elektryczne 2. Projektowana kolejność wykonania robót. zabezpieczenie terenu budowy przed niebezpieczeństwami zagraŝającymi osobom trzecim wykopy fundamentowe budowa fundamentów zalewanie trzonu Ŝelbetowego wykonanie więźby dachowej oraz pokrycia wykonanie przyłącza elektrycznego oraz oświetlenie roboty wykończeniowe wykonanie izolacji montaŝ urządzenia przez FUD sprzątanie placu budowy 3. W czacie prowadzonych robót budowlanych naleŝy zwrócić szczególną uwagę pod kątem bezpieczeństwa i higieny pracy zwłaszcza na roboty: przy wykopach fundamentów roboty przy wysokościach powyŝej 5.0m prace na rusztowaniach roboty prowadzone w temperaturze poniŝej C. 4. NaleŜy przeprowadzić szkolenie pracowników w zakresie B.H.P. z podkreśleniem robót zawartych w punkcie 3.

13 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych - zatrudnić pracowników o odpowiednich kwalifikacjach - pracownicy winni posiadać odzieŝ ochronną i obuwie ochronne, a podczas prac wykonywanych na wysokości winni nosić kaski ochronne - prace demontaŝowe na wysokości wykonywać z wewnątrz budynku i/lub drabin przyściennych i rusztowań z zastosowaniem pasoszelek bezpieczeństwa Konstrukcja: Jan Witold Kaźmierczak Wykonał: inŝ. Dariusz Murawski.....

14 RaciąŜ dnia O ś w i a d c z e n i e Oświadczam Ŝe projekt budowy szybu windowego: INWESTOR: Gmina Miasta RaciąŜ, Pl. Mickiewicza 17, RaciąŜ BUDOWA: RaciąŜ, Dz. Nr Ewid. 1012/2 oraz 1012/3 zostały wykonane zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Konstrukcja: Jan Witold Kaźmierczak.
