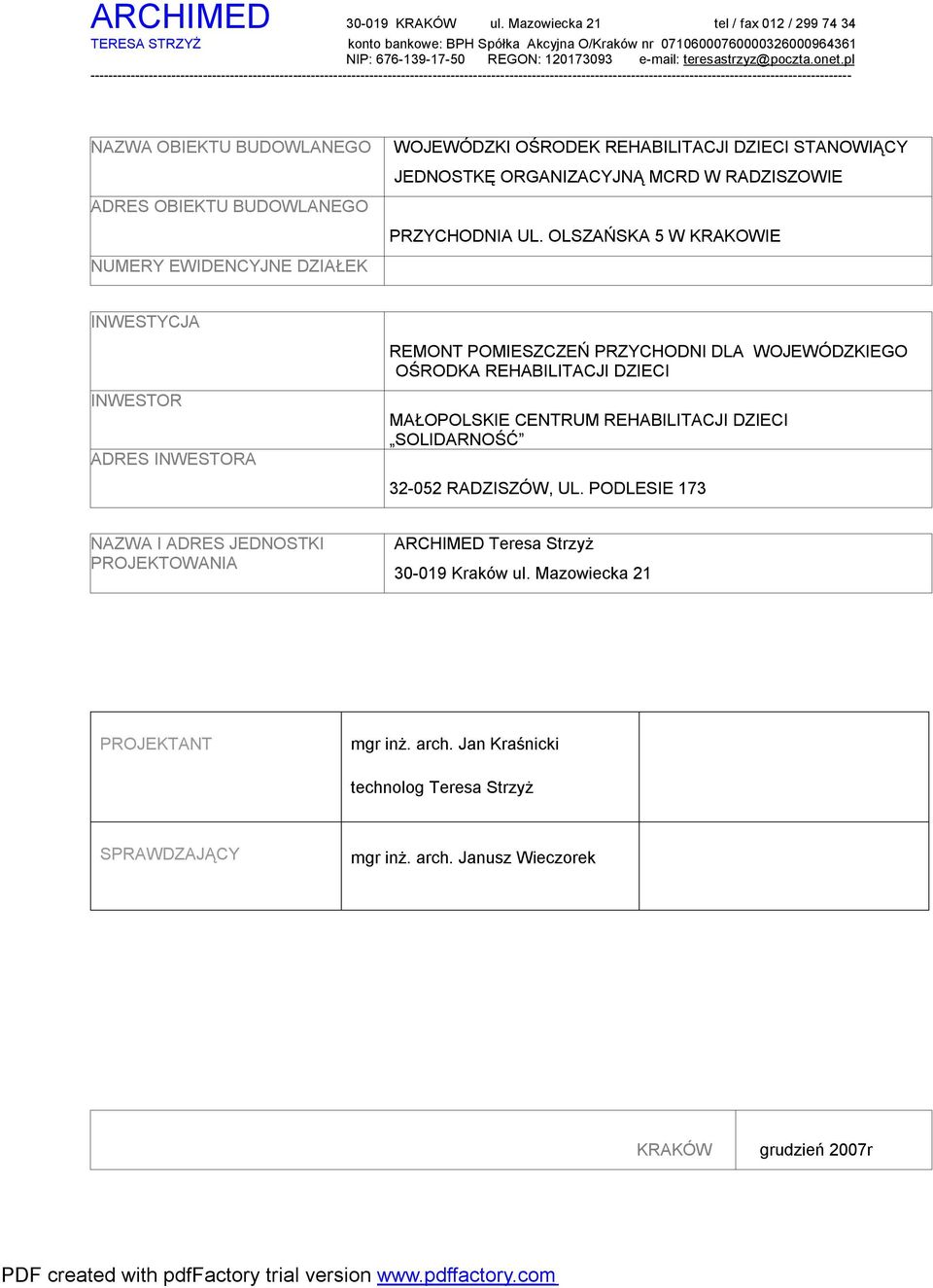

1 ARCHIMED KRAKÓW ul. Mazowiecka 21 tel / fax 012 / TERESA STRZYŻ konto bankowe: BPH Spółka Akcyjna O/Kraków nr NIP: REGON: teresastrzyz@poczta.onet.pl NAZWA OBIEKTU BUDOWLANEGO ADRES OBIEKTU BUDOWLANEGO NUMERY EWIDENCYJNE DZIAŁEK WOJEWÓDZKI OŚRODEK REHABILITACJI DZIECI STANOWIĄCY JEDNOSTKĘ ORGANIZACYJNĄ MCRD W RADZISZOWIE PRZYCHODNIA UL. OLSZAŃSKA 5 W KRAKOWIE INWESTYCJA INWESTOR ADRES INWESTORA REMONT POMIESZCZEŃ PRZYCHODNI DLA WOJEWÓDZKIEGO OŚRODKA REHABILITACJI DZIECI MAŁOPOLSKIE CENTRUM REHABILITACJI DZIECI SOLIDARNOŚĆ RADZISZÓW, UL. PODLESIE 173 NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA ARCHIMED Teresa Strzyż Kraków ul. Mazowiecka 21 PROJEKTANT mgr inż. arch. Jan Kraśnicki technolog Teresa Strzyż SPRAWDZAJĄCY mgr inż. arch. Janusz Wieczorek KRAKÓW grudzień 2007r

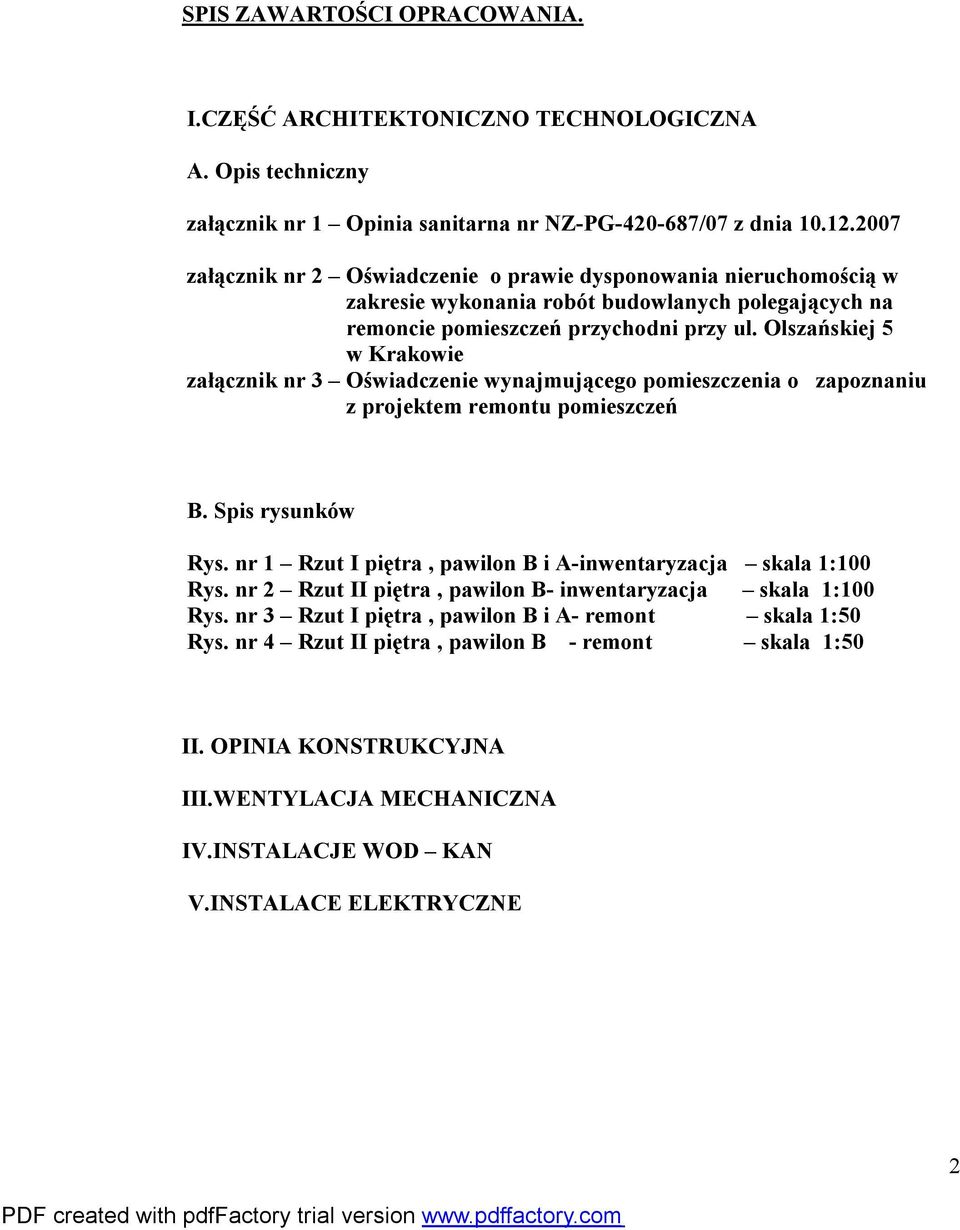

2 SPIS ZAWARTOŚCI OPRACOWANIA. I.CZĘŚĆ ARCHITEKTONICZNO TECHNOLOGICZNA A. Opis techniczny załącznik nr 1 Opinia sanitarna nr NZ-PG /07 z dnia załącznik nr 2 Oświadczenie o prawie dysponowania nieruchomością w zakresie wykonania robót budowlanych polegających na remoncie pomieszczeń przychodni przy ul. Olszańskiej 5 w Krakowie załącznik nr 3 Oświadczenie wynajmującego pomieszczenia o zapoznaniu z projektem remontu pomieszczeń B. Spis rysunków Rys. nr 1 Rzut I piętra, pawilon B i A-inwentaryzacja skala 1:100 Rys. nr 2 Rzut II piętra, pawilon B- inwentaryzacja skala 1:100 Rys. nr 3 Rzut I piętra, pawilon B i A- remont skala 1:50 Rys. nr 4 Rzut II piętra, pawilon B - remont skala 1:50 II. OPINIA KONSTRUKCYJNA III.WENTYLACJA MECHANICZNA IV.INSTALACJE WOD KAN V.INSTALACE ELEKTRYCZNE 2

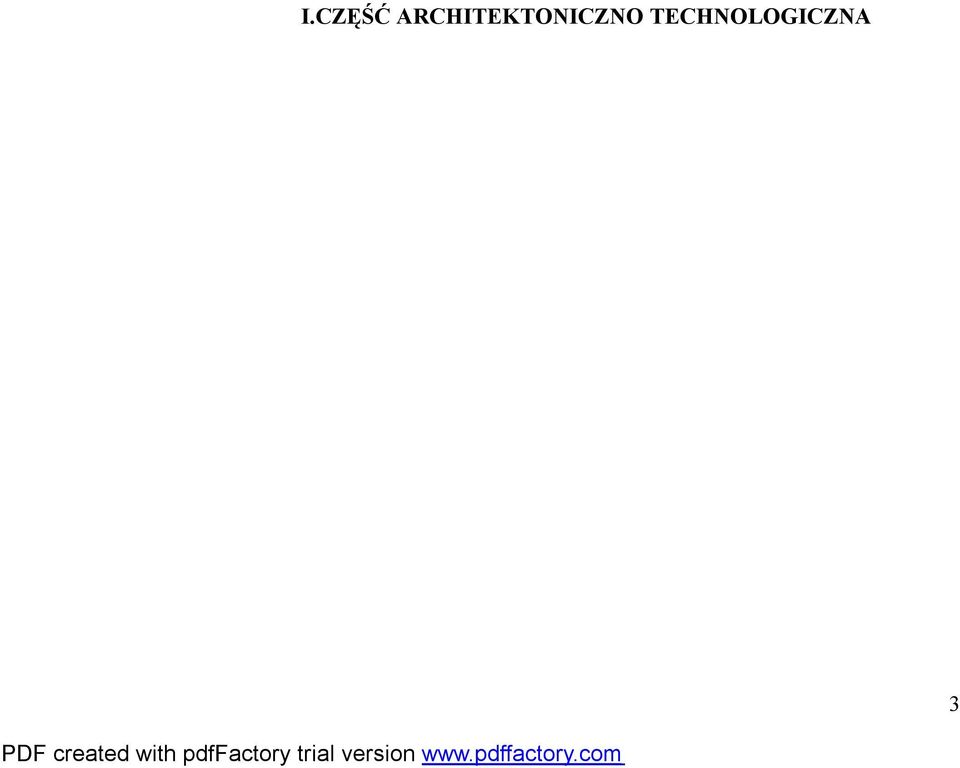

3 I.CZĘŚĆ ARCHITEKTONICZNO TECHNOLOGICZNA 3

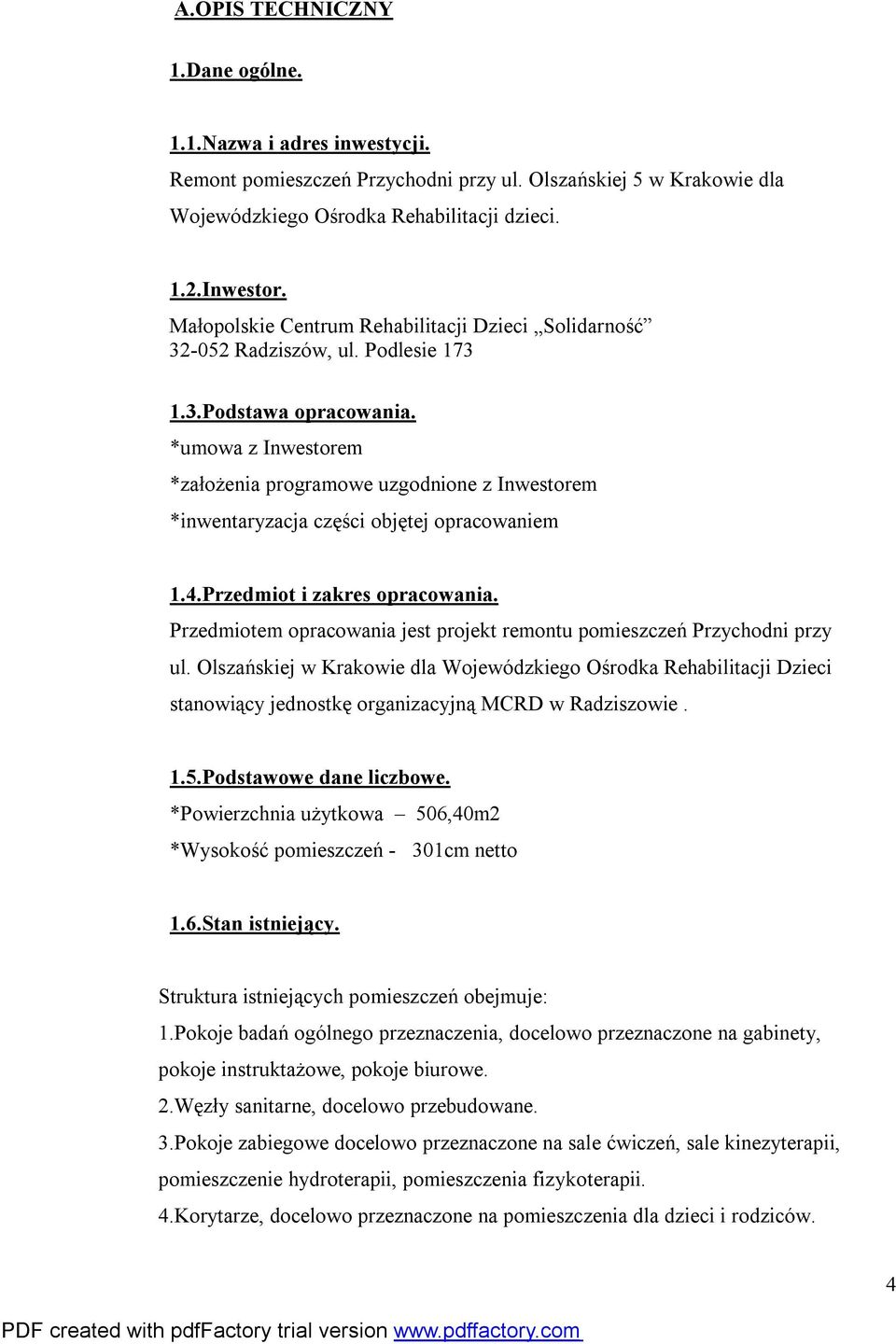

4 A.OPIS TECHNICZNY 1.Dane ogólne. 1.1.Nazwa i adres inwestycji. Remont pomieszczeń Przychodni przy ul. Olszańskiej 5 w Krakowie dla Wojewódzkiego Ośrodka Rehabilitacji dzieci. 1.2.Inwestor. Małopolskie Centrum Rehabilitacji Dzieci Solidarność Radziszów, ul. Podlesie Podstawa opracowania. *umowa z Inwestorem *założenia programowe uzgodnione z Inwestorem *inwentaryzacja części objętej opracowaniem 1.4.Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt remontu pomieszczeń Przychodni przy ul. Olszańskiej w Krakowie dla Wojewódzkiego Ośrodka Rehabilitacji Dzieci stanowiący jednostkę organizacyjną MCRD w Radziszowie. 1.5.Podstawowe dane liczbowe. *Powierzchnia użytkowa 506,40m2 *Wysokość pomieszczeń - 301cm netto 1.6.Stan istniejący. Struktura istniejących pomieszczeń obejmuje: 1.Pokoje badań ogólnego przeznaczenia, docelowo przeznaczone na gabinety, pokoje instruktażowe, pokoje biurowe. 2.Węzły sanitarne, docelowo przebudowane. 3.Pokoje zabiegowe docelowo przeznaczone na sale ćwiczeń, sale kinezyterapii, pomieszczenie hydroterapii, pomieszczenia fizykoterapii. 4.Korytarze, docelowo przeznaczone na pomieszczenia dla dzieci i rodziców. 4

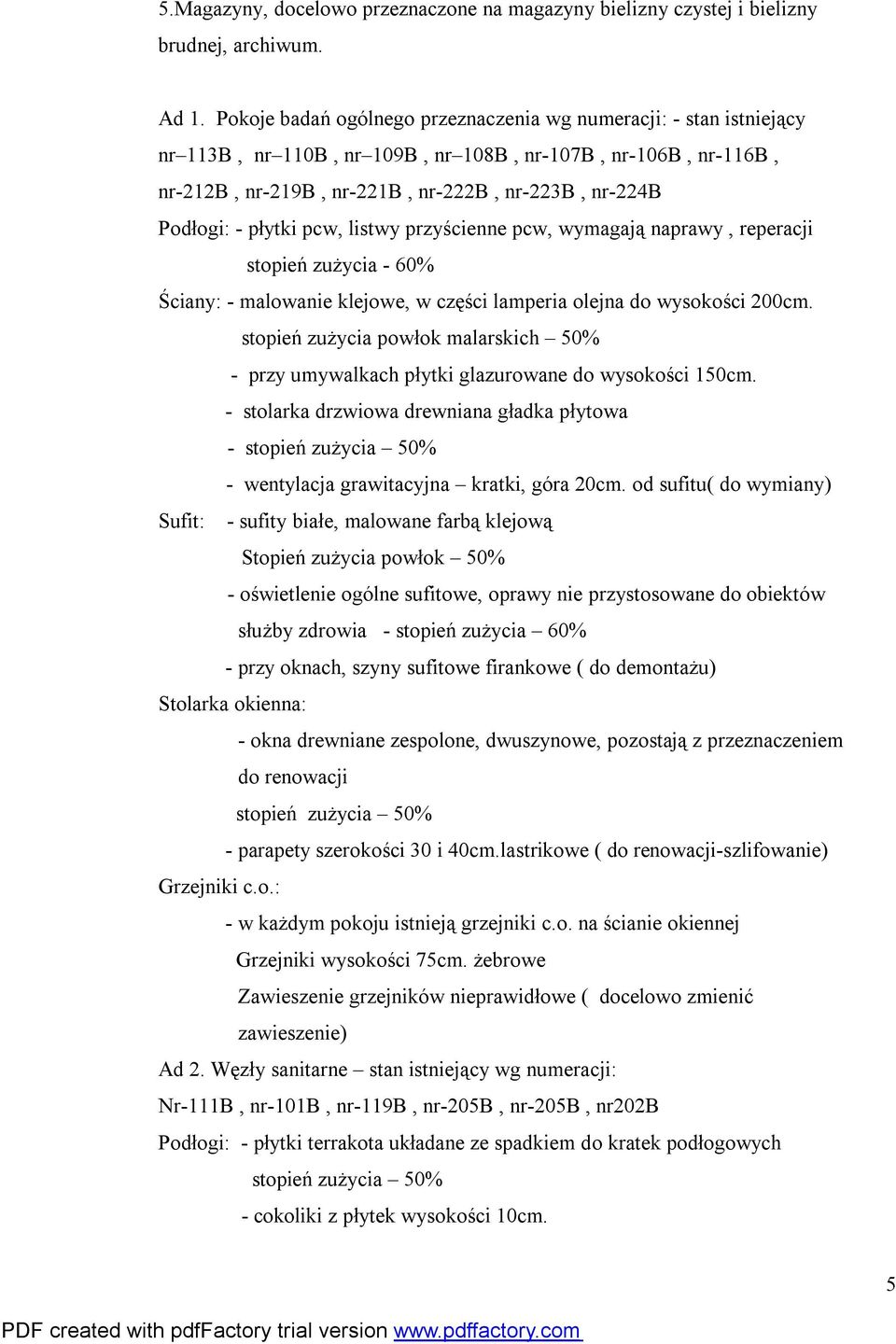

5 5.Magazyny, docelowo przeznaczone na magazyny bielizny czystej i bielizny brudnej, archiwum. Ad 1. Pokoje badań ogólnego przeznaczenia wg numeracji: - stan istniejący nr 113B, nr 110B, nr 109B, nr 108B, nr-107b, nr-106b, nr-116b, nr-212b, nr-219b, nr-221b, nr-222b, nr-223b, nr-224b Podłogi: - płytki pcw, listwy przyścienne pcw, wymagają naprawy, reperacji stopień zużycia - 60% Ściany: - malowanie klejowe, w części lamperia olejna do wysokości 200cm. stopień zużycia powłok malarskich 50% - przy umywalkach płytki glazurowane do wysokości 150cm. - stolarka drzwiowa drewniana gładka płytowa - stopień zużycia 50% - wentylacja grawitacyjna kratki, góra 20cm. od sufitu( do wymiany) Sufit: - sufity białe, malowane farbą klejową Stopień zużycia powłok 50% - oświetlenie ogólne sufitowe, oprawy nie przystosowane do obiektów służby zdrowia - stopień zużycia 60% - przy oknach, szyny sufitowe firankowe ( do demontażu) Stolarka okienna: - okna drewniane zespolone, dwuszynowe, pozostają z przeznaczeniem do renowacji stopień zużycia 50% - parapety szerokości 30 i 40cm.lastrikowe ( do renowacji-szlifowanie) Grzejniki c.o.: - w każdym pokoju istnieją grzejniki c.o. na ścianie okiennej Grzejniki wysokości 75cm. żebrowe Zawieszenie grzejników nieprawidłowe ( docelowo zmienić zawieszenie) Ad 2. Węzły sanitarne stan istniejący wg numeracji: Nr-111B, nr-101b, nr-119b, nr-205b, nr-205b, nr202b Podłogi: - płytki terrakota układane ze spadkiem do kratek podłogowych stopień zużycia 50% - cokoliki z płytek wysokości 10cm. 5

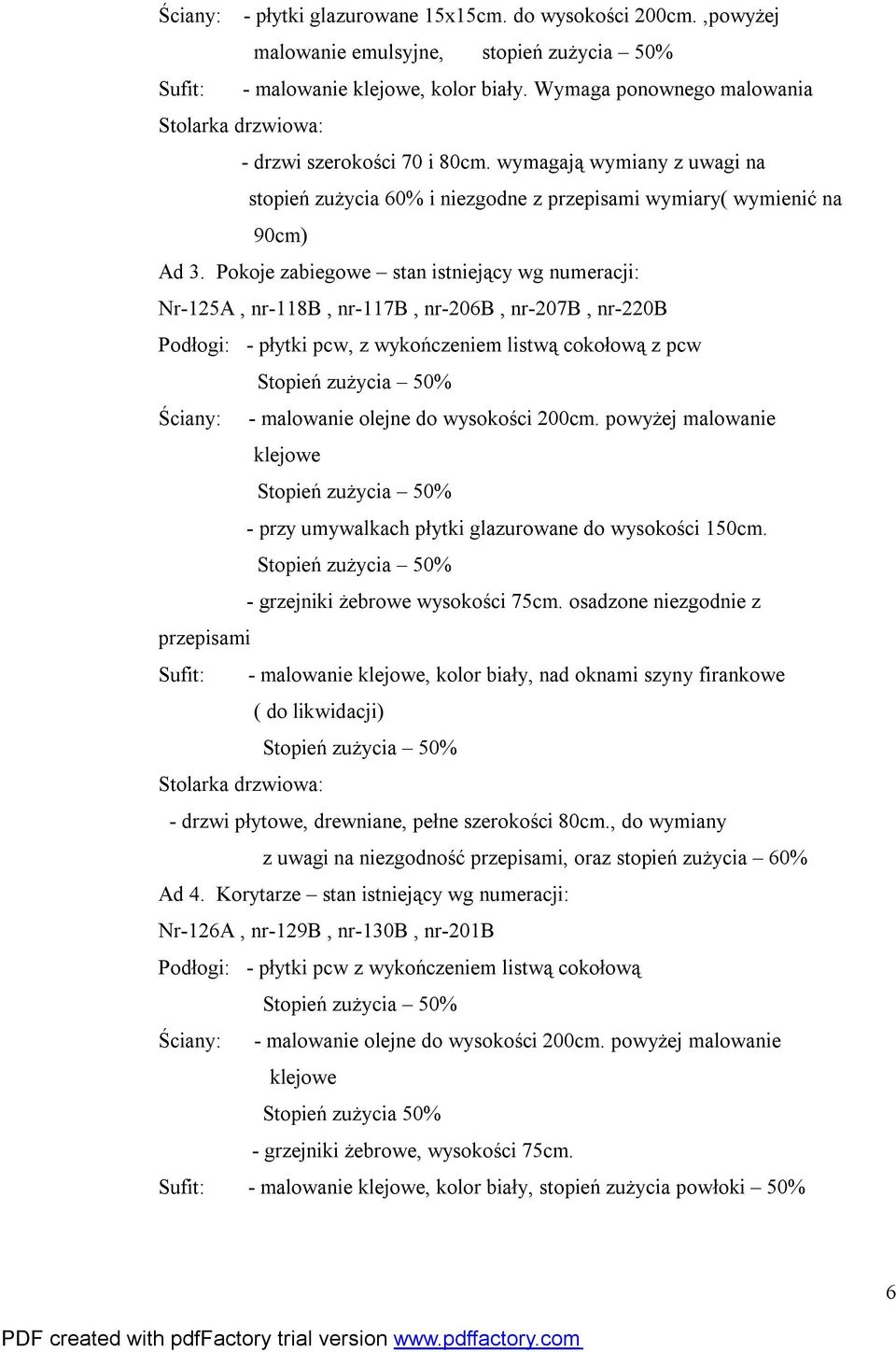

6 Ściany: - płytki glazurowane 15x15cm. do wysokości 200cm.,powyżej malowanie emulsyjne, stopień zużycia 50% Sufit: - malowanie klejowe, kolor biały. Wymaga ponownego malowania - drzwi szerokości 70 i 80cm. wymagają wymiany z uwagi na stopień zużycia 60% i niezgodne z przepisami wymiary( wymienić na 90cm) Ad 3. Pokoje zabiegowe stan istniejący wg numeracji: Nr-125A, nr-118b, nr-117b, nr-206b, nr-207b, nr-220b Podłogi: - płytki pcw, z wykończeniem listwą cokołową z pcw Stopień zużycia 50% Ściany: - malowanie olejne do wysokości 200cm. powyżej malowanie klejowe Stopień zużycia 50% - przy umywalkach płytki glazurowane do wysokości 150cm. Stopień zużycia 50% - grzejniki żebrowe wysokości 75cm. osadzone niezgodnie z przepisami Sufit: - malowanie klejowe, kolor biały, nad oknami szyny firankowe ( do likwidacji) Stopień zużycia 50% - drzwi płytowe, drewniane, pełne szerokości 80cm., do wymiany z uwagi na niezgodność przepisami, oraz stopień zużycia 60% Ad 4. Korytarze stan istniejący wg numeracji: Nr-126A, nr-129b, nr-130b, nr-201b Podłogi: - płytki pcw z wykończeniem listwą cokołową Stopień zużycia 50% Ściany: - malowanie olejne do wysokości 200cm. powyżej malowanie klejowe Stopień zużycia 50% - grzejniki żebrowe, wysokości 75cm. Sufit: - malowanie klejowe, kolor biały, stopień zużycia powłoki 50% 6

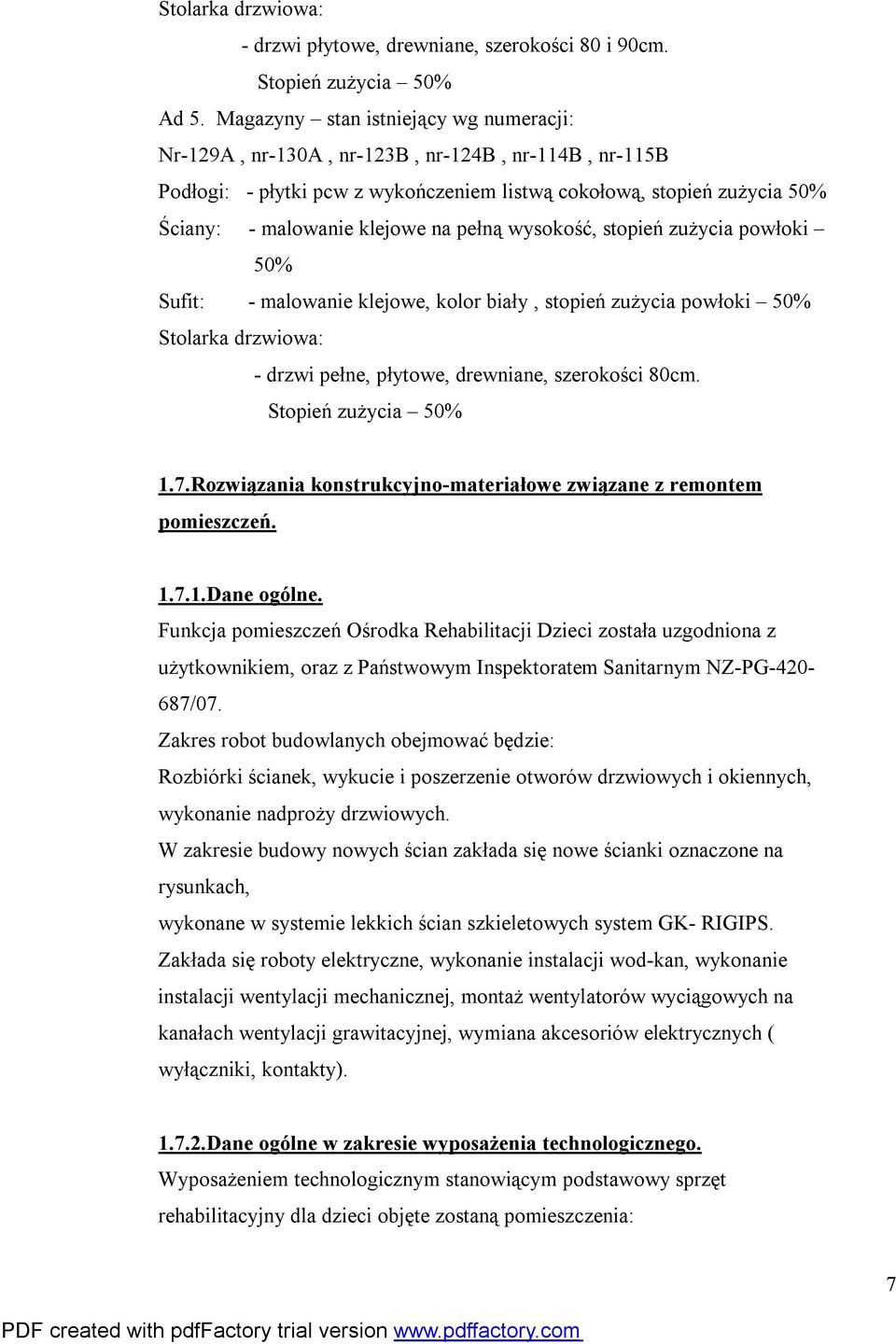

7 - drzwi płytowe, drewniane, szerokości 80 i 90cm. Stopień zużycia 50% Ad 5. Magazyny stan istniejący wg numeracji: Nr-129A, nr-130a, nr-123b, nr-124b, nr-114b, nr-115b Podłogi: - płytki pcw z wykończeniem listwą cokołową, stopień zużycia 50% Ściany: - malowanie klejowe na pełną wysokość, stopień zużycia powłoki 50% Sufit: - malowanie klejowe, kolor biały, stopień zużycia powłoki 50% - drzwi pełne, płytowe, drewniane, szerokości 80cm. Stopień zużycia 50% 1.7.Rozwiązania konstrukcyjno-materiałowe związane z remontem pomieszczeń Dane ogólne. Funkcja pomieszczeń Ośrodka Rehabilitacji Dzieci została uzgodniona z użytkownikiem, oraz z Państwowym Inspektoratem Sanitarnym NZ-PG /07. Zakres robot budowlanych obejmować będzie: Rozbiórki ścianek, wykucie i poszerzenie otworów drzwiowych i okiennych, wykonanie nadproży drzwiowych. W zakresie budowy nowych ścian zakłada się nowe ścianki oznaczone na rysunkach, wykonane w systemie lekkich ścian szkieletowych system GK- RIGIPS. Zakłada się roboty elektryczne, wykonanie instalacji wod-kan, wykonanie instalacji wentylacji mechanicznej, montaż wentylatorów wyciągowych na kanałach wentylacji grawitacyjnej, wymiana akcesoriów elektrycznych ( wyłączniki, kontakty) Dane ogólne w zakresie wyposażenia technologicznego. Wyposażeniem technologicznym stanowiącym podstawowy sprzęt rehabilitacyjny dla dzieci objęte zostaną pomieszczenia: 7

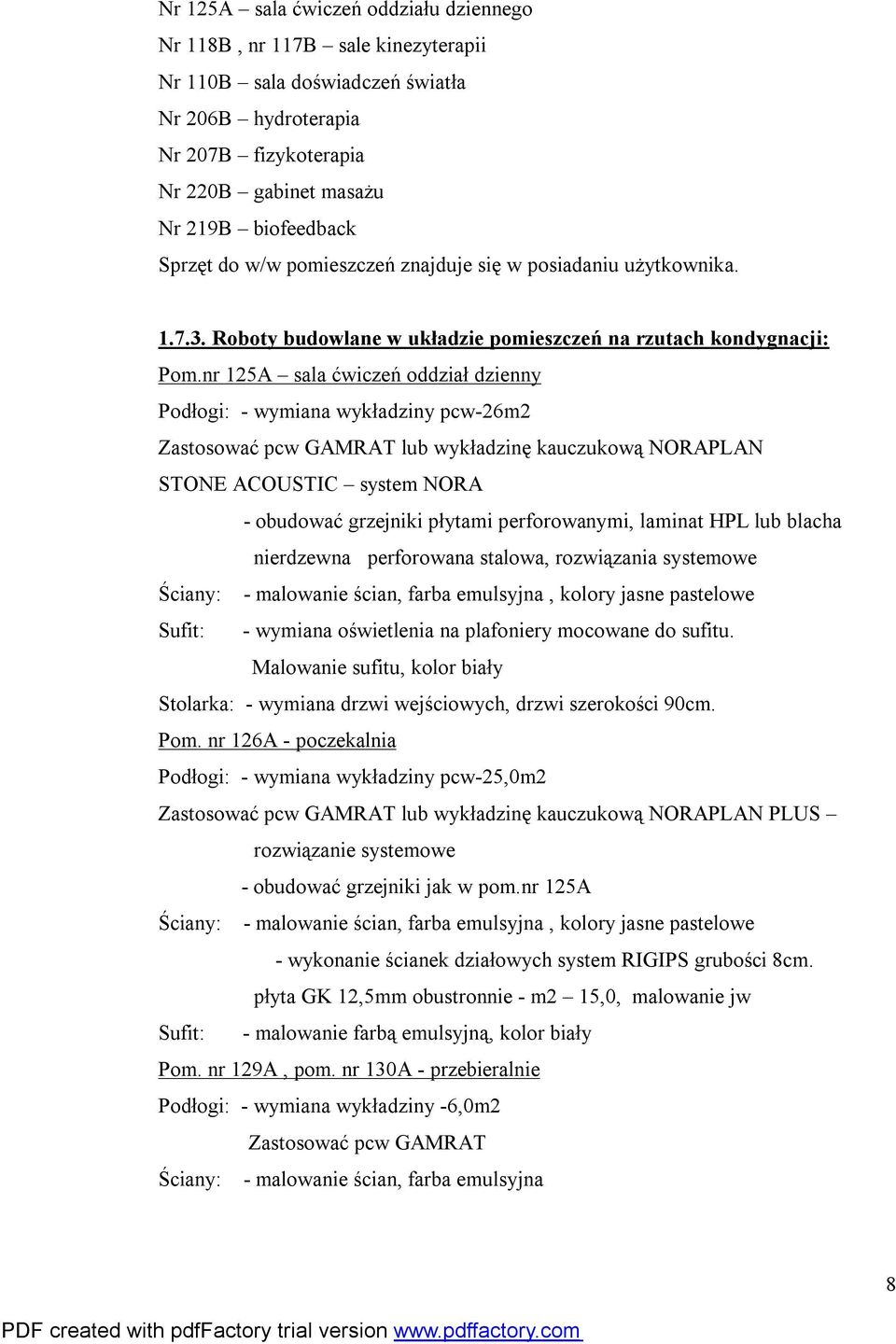

8 Nr 125A sala ćwiczeń oddziału dziennego Nr 118B, nr 117B sale kinezyterapii Nr 110B sala doświadczeń światła Nr 206B hydroterapia Nr 207B fizykoterapia Nr 220B gabinet masażu Nr 219B biofeedback Sprzęt do w/w pomieszczeń znajduje się w posiadaniu użytkownika Roboty budowlane w układzie pomieszczeń na rzutach kondygnacji: Pom.nr 125A sala ćwiczeń oddział dzienny Podłogi: - wymiana wykładziny pcw-26m2 Zastosować pcw GAMRAT lub wykładzinę kauczukową NORAPLAN STONE ACOUSTIC system NORA - obudować grzejniki płytami perforowanymi, laminat HPL lub blacha nierdzewna perforowana stalowa, rozwiązania systemowe Ściany: - malowanie ścian, farba emulsyjna, kolory jasne pastelowe Sufit: - wymiana oświetlenia na plafoniery mocowane do sufitu. Malowanie sufitu, kolor biały Stolarka: - wymiana drzwi wejściowych, drzwi szerokości 90cm. Pom. nr 126A - poczekalnia Podłogi: - wymiana wykładziny pcw-25,0m2 Zastosować pcw GAMRAT lub wykładzinę kauczukową NORAPLAN PLUS rozwiązanie systemowe - obudować grzejniki jak w pom.nr 125A Ściany: - malowanie ścian, farba emulsyjna, kolory jasne pastelowe - wykonanie ścianek działowych system RIGIPS grubości 8cm. płyta GK 12,5mm obustronnie - m2 15,0, malowanie jw Sufit: - malowanie farbą emulsyjną, kolor biały Pom. nr 129A, pom. nr 130A - przebieralnie Podłogi: - wymiana wykładziny -6,0m2 Zastosować pcw GAMRAT Ściany: - malowanie ścian, farba emulsyjna 8

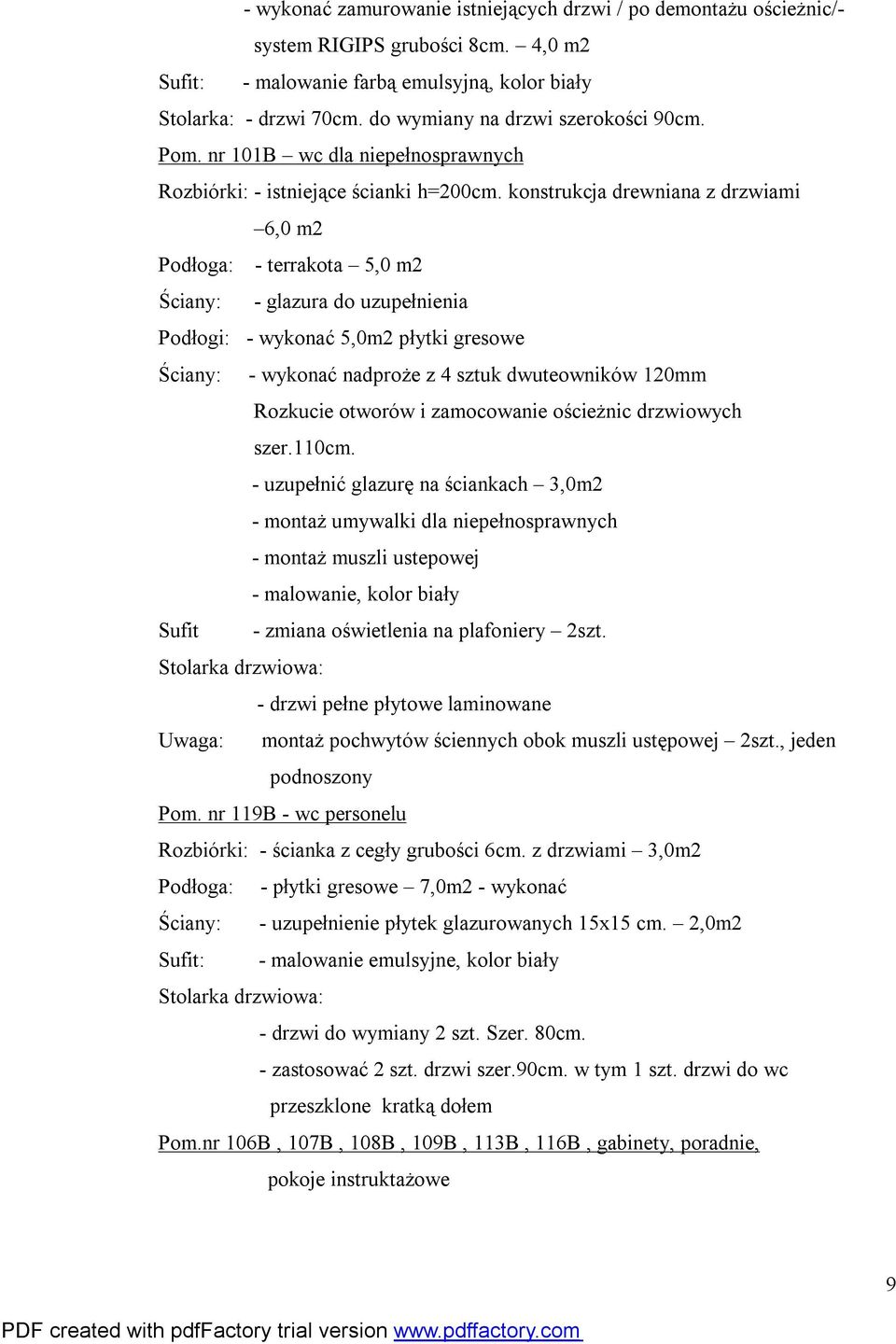

9 - wykonać zamurowanie istniejących drzwi / po demontażu ościeżnic/- system RIGIPS grubości 8cm. 4,0 m2 Sufit: - malowanie farbą emulsyjną, kolor biały Stolarka: - drzwi 70cm. do wymiany na drzwi szerokości 90cm. Pom. nr 101B wc dla niepełnosprawnych Rozbiórki: - istniejące ścianki h=200cm. konstrukcja drewniana z drzwiami 6,0 m2 Podłoga: - terrakota 5,0 m2 Ściany: - glazura do uzupełnienia Podłogi: - wykonać 5,0m2 płytki gresowe Ściany: - wykonać nadproże z 4 sztuk dwuteowników 120mm Rozkucie otworów i zamocowanie ościeżnic drzwiowych szer.110cm. - uzupełnić glazurę na ściankach 3,0m2 - montaż umywalki dla niepełnosprawnych - montaż muszli ustepowej - malowanie, kolor biały Sufit - zmiana oświetlenia na plafoniery 2szt. - drzwi pełne płytowe laminowane Uwaga: montaż pochwytów ściennych obok muszli ustępowej 2szt., jeden podnoszony Pom. nr 119B - wc personelu Rozbiórki: - ścianka z cegły grubości 6cm. z drzwiami 3,0m2 Podłoga: - płytki gresowe 7,0m2 - wykonać Ściany: - uzupełnienie płytek glazurowanych 15x15 cm. 2,0m2 Sufit: - malowanie emulsyjne, kolor biały - drzwi do wymiany 2 szt. Szer. 80cm. - zastosować 2 szt. drzwi szer.90cm. w tym 1 szt. drzwi do wc przeszklone kratką dołem Pom.nr 106B, 107B, 108B, 109B, 113B, 116B, gabinety, poradnie, pokoje instruktażowe 9

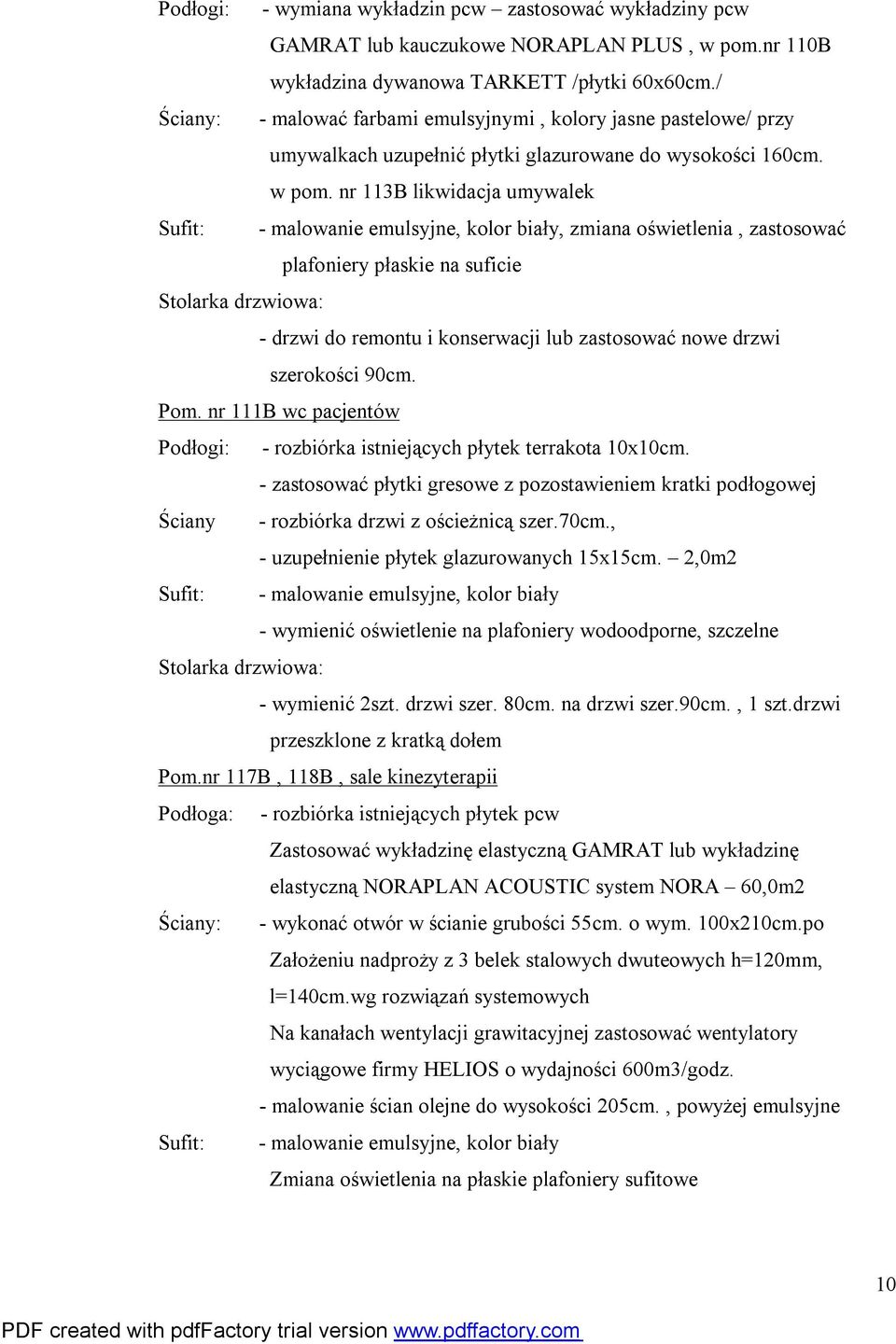

10 Podłogi: - wymiana wykładzin pcw zastosować wykładziny pcw GAMRAT lub kauczukowe NORAPLAN PLUS, w pom.nr 110B wykładzina dywanowa TARKETT /płytki 60x60cm./ Ściany: - malować farbami emulsyjnymi, kolory jasne pastelowe/ przy umywalkach uzupełnić płytki glazurowane do wysokości 160cm. w pom. nr 113B likwidacja umywalek Sufit: - malowanie emulsyjne, kolor biały, zmiana oświetlenia, zastosować plafoniery płaskie na suficie - drzwi do remontu i konserwacji lub zastosować nowe drzwi szerokości 90cm. Pom. nr 111B wc pacjentów Podłogi: - rozbiórka istniejących płytek terrakota 10x10cm. - zastosować płytki gresowe z pozostawieniem kratki podłogowej Ściany - rozbiórka drzwi z ościeżnicą szer.70cm., - uzupełnienie płytek glazurowanych 15x15cm. 2,0m2 Sufit: - malowanie emulsyjne, kolor biały - wymienić oświetlenie na plafoniery wodoodporne, szczelne - wymienić 2szt. drzwi szer. 80cm. na drzwi szer.90cm., 1 szt.drzwi przeszklone z kratką dołem Pom.nr 117B, 118B, sale kinezyterapii Podłoga: - rozbiórka istniejących płytek pcw Zastosować wykładzinę elastyczną GAMRAT lub wykładzinę elastyczną NORAPLAN ACOUSTIC system NORA 60,0m2 Ściany: - wykonać otwór w ścianie grubości 55cm. o wym. 100x210cm.po Założeniu nadproży z 3 belek stalowych dwuteowych h=120mm, l=140cm.wg rozwiązań systemowych Na kanałach wentylacji grawitacyjnej zastosować wentylatory wyciągowe firmy HELIOS o wydajności 600m3/godz. - malowanie ścian olejne do wysokości 205cm., powyżej emulsyjne Sufit: - malowanie emulsyjne, kolor biały Zmiana oświetlenia na płaskie plafoniery sufitowe 10

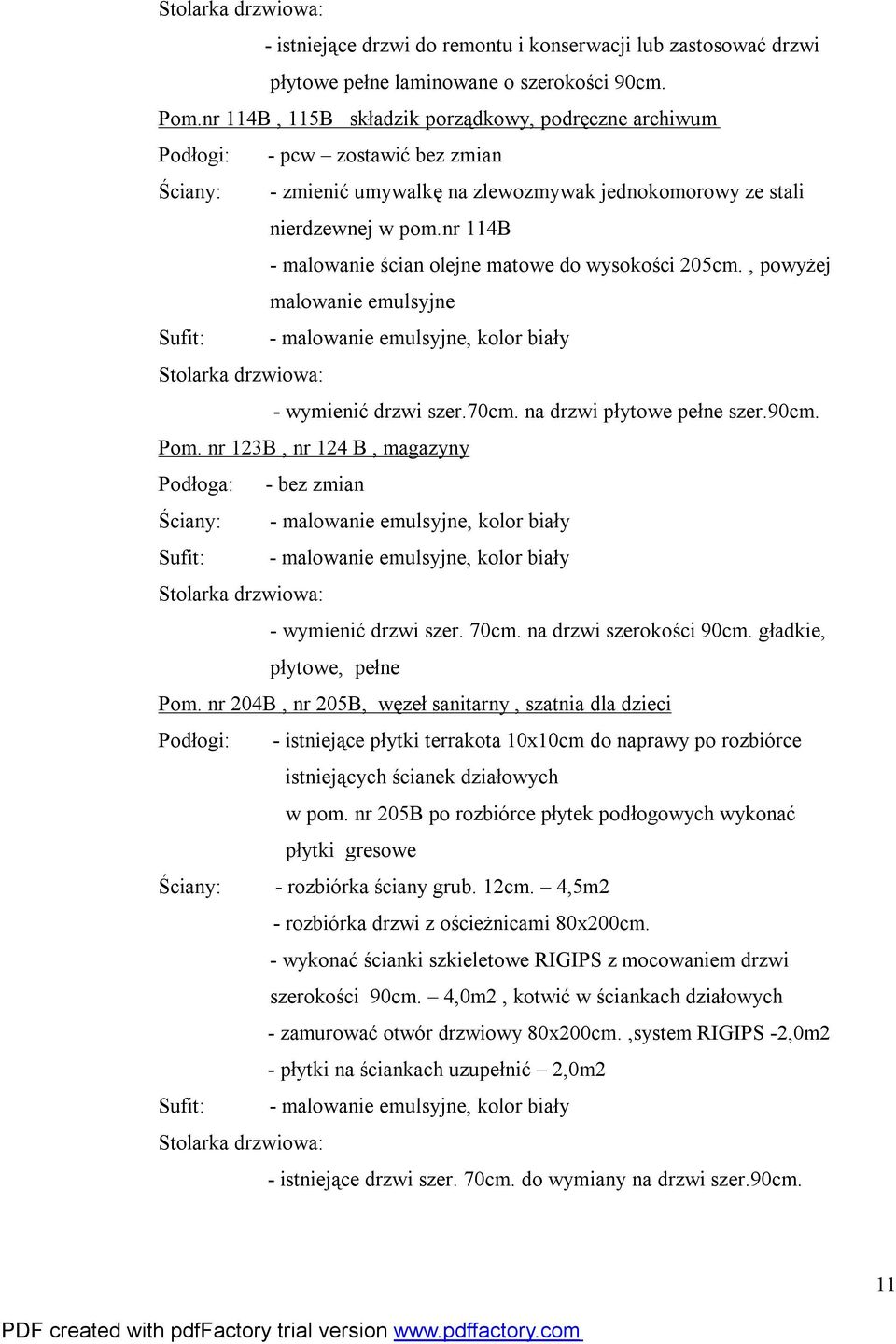

11 - istniejące drzwi do remontu i konserwacji lub zastosować drzwi płytowe pełne laminowane o szerokości 90cm. Pom.nr 114B, 115B składzik porządkowy, podręczne archiwum Podłogi: - pcw zostawić bez zmian Ściany: - zmienić umywalkę na zlewozmywak jednokomorowy ze stali nierdzewnej w pom.nr 114B - malowanie ścian olejne matowe do wysokości 205cm., powyżej malowanie emulsyjne Sufit: - malowanie emulsyjne, kolor biały - wymienić drzwi szer.70cm. na drzwi płytowe pełne szer.90cm. Pom. nr 123B, nr 124 B, magazyny Podłoga: - bez zmian Ściany: - malowanie emulsyjne, kolor biały Sufit: - malowanie emulsyjne, kolor biały - wymienić drzwi szer. 70cm. na drzwi szerokości 90cm. gładkie, płytowe, pełne Pom. nr 204B, nr 205B, węzeł sanitarny, szatnia dla dzieci Podłogi: - istniejące płytki terrakota 10x10cm do naprawy po rozbiórce istniejących ścianek działowych w pom. nr 205B po rozbiórce płytek podłogowych wykonać płytki gresowe Ściany: - rozbiórka ściany grub. 12cm. 4,5m2 - rozbiórka drzwi z ościeżnicami 80x200cm. - wykonać ścianki szkieletowe RIGIPS z mocowaniem drzwi szerokości 90cm. 4,0m2, kotwić w ściankach działowych - zamurować otwór drzwiowy 80x200cm.,system RIGIPS -2,0m2 - płytki na ściankach uzupełnić 2,0m2 Sufit: - malowanie emulsyjne, kolor biały - istniejące drzwi szer. 70cm. do wymiany na drzwi szer.90cm. 11

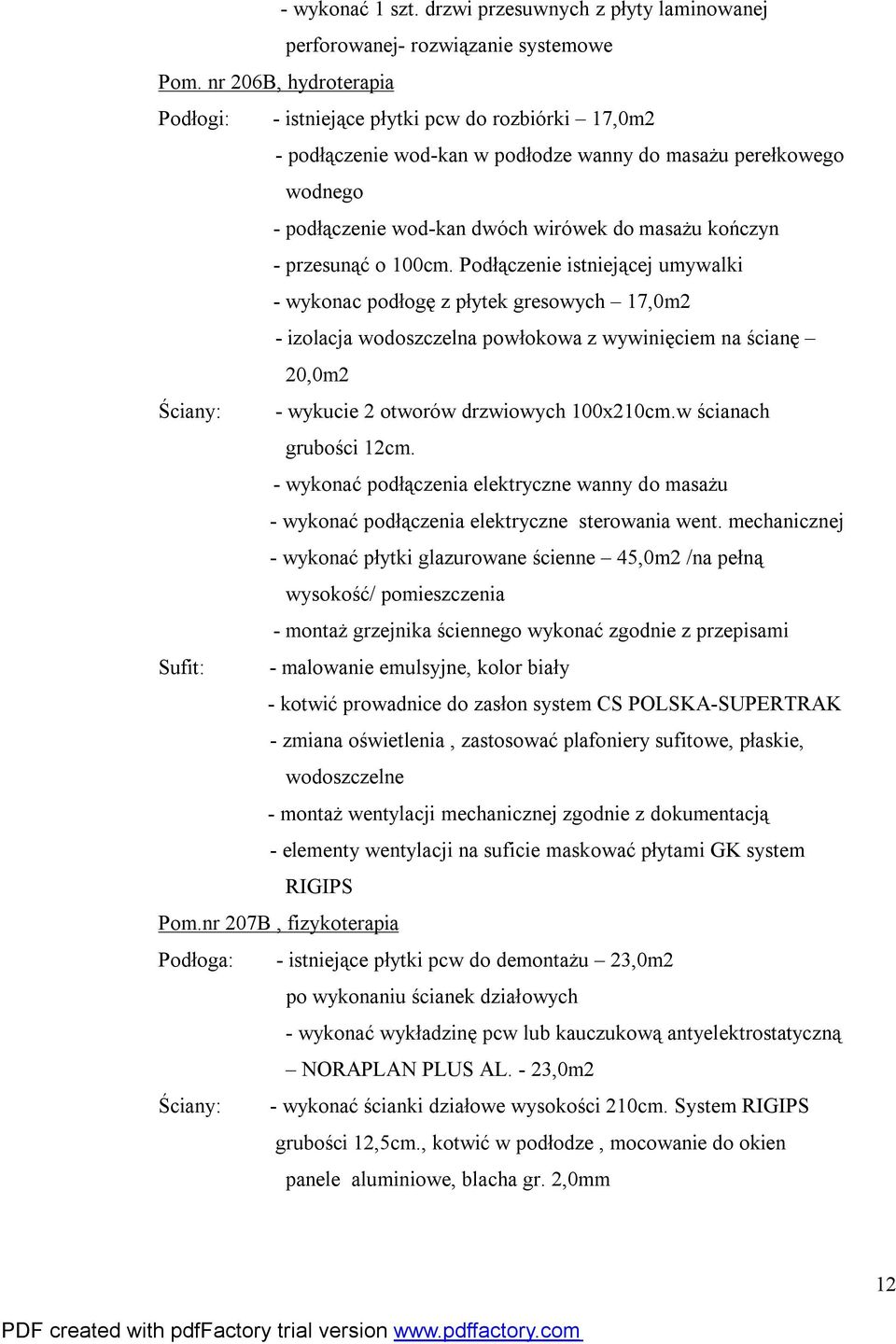

12 - wykonać 1 szt. drzwi przesuwnych z płyty laminowanej perforowanej- rozwiązanie systemowe Pom. nr 206B, hydroterapia Podłogi: - istniejące płytki pcw do rozbiórki 17,0m2 - podłączenie wod-kan w podłodze wanny do masażu perełkowego wodnego - podłączenie wod-kan dwóch wirówek do masażu kończyn - przesunąć o 100cm. Podłączenie istniejącej umywalki - wykonac podłogę z płytek gresowych 17,0m2 - izolacja wodoszczelna powłokowa z wywinięciem na ścianę 20,0m2 Ściany: - wykucie 2 otworów drzwiowych 100x210cm.w ścianach grubości 12cm. - wykonać podłączenia elektryczne wanny do masażu - wykonać podłączenia elektryczne sterowania went. mechanicznej - wykonać płytki glazurowane ścienne 45,0m2 /na pełną wysokość/ pomieszczenia - montaż grzejnika ściennego wykonać zgodnie z przepisami Sufit: - malowanie emulsyjne, kolor biały - kotwić prowadnice do zasłon system CS POLSKA-SUPERTRAK - zmiana oświetlenia, zastosować plafoniery sufitowe, płaskie, wodoszczelne - montaż wentylacji mechanicznej zgodnie z dokumentacją - elementy wentylacji na suficie maskować płytami GK system RIGIPS Pom.nr 207B, fizykoterapia Podłoga: - istniejące płytki pcw do demontażu 23,0m2 po wykonaniu ścianek działowych - wykonać wykładzinę pcw lub kauczukową antyelektrostatyczną NORAPLAN PLUS AL. - 23,0m2 Ściany: - wykonać ścianki działowe wysokości 210cm. System RIGIPS grubości 12,5cm., kotwić w podłodze, mocowanie do okien panele aluminiowe, blacha gr. 2,0mm 12

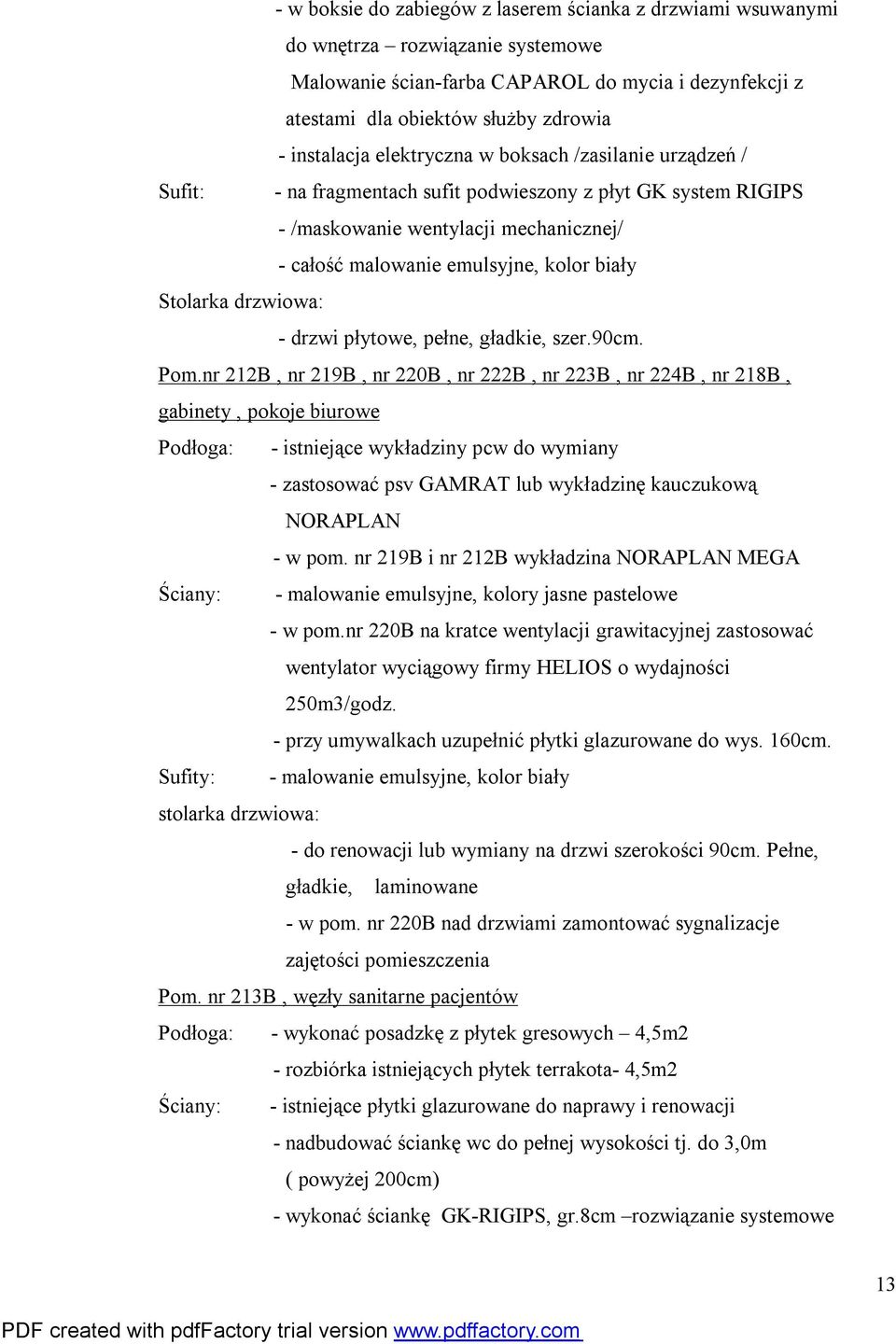

13 - w boksie do zabiegów z laserem ścianka z drzwiami wsuwanymi do wnętrza rozwiązanie systemowe Malowanie ścian-farba CAPAROL do mycia i dezynfekcji z atestami dla obiektów służby zdrowia - instalacja elektryczna w boksach /zasilanie urządzeń / Sufit: - na fragmentach sufit podwieszony z płyt GK system RIGIPS - /maskowanie wentylacji mechanicznej/ - całość malowanie emulsyjne, kolor biały - drzwi płytowe, pełne, gładkie, szer.90cm. Pom.nr 212B, nr 219B, nr 220B, nr 222B, nr 223B, nr 224B, nr 218B, gabinety, pokoje biurowe Podłoga: - istniejące wykładziny pcw do wymiany - zastosować psv GAMRAT lub wykładzinę kauczukową NORAPLAN - w pom. nr 219B i nr 212B wykładzina NORAPLAN MEGA Ściany: - malowanie emulsyjne, kolory jasne pastelowe - w pom.nr 220B na kratce wentylacji grawitacyjnej zastosować wentylator wyciągowy firmy HELIOS o wydajności 250m3/godz. - przy umywalkach uzupełnić płytki glazurowane do wys. 160cm. Sufity: - malowanie emulsyjne, kolor biały stolarka drzwiowa: - do renowacji lub wymiany na drzwi szerokości 90cm. Pełne, gładkie, laminowane - w pom. nr 220B nad drzwiami zamontować sygnalizacje zajętości pomieszczenia Pom. nr 213B, węzły sanitarne pacjentów Podłoga: - wykonać posadzkę z płytek gresowych 4,5m2 - rozbiórka istniejących płytek terrakota- 4,5m2 Ściany: - istniejące płytki glazurowane do naprawy i renowacji - nadbudować ściankę wc do pełnej wysokości tj. do 3,0m ( powyżej 200cm) - wykonać ściankę GK-RIGIPS, gr.8cm rozwiązanie systemowe 13

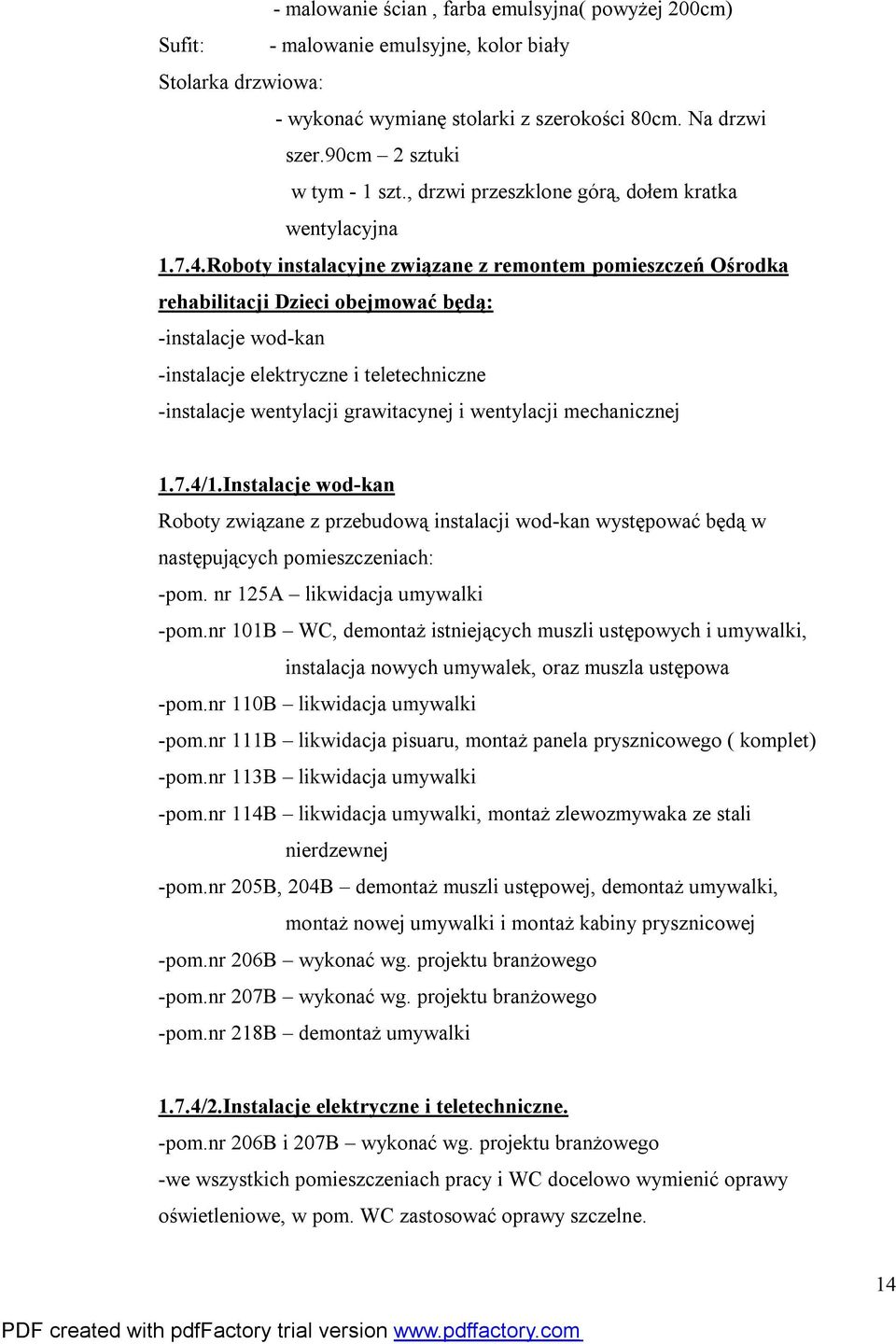

14 - malowanie ścian, farba emulsyjna( powyżej 200cm) Sufit: - malowanie emulsyjne, kolor biały - wykonać wymianę stolarki z szerokości 80cm. Na drzwi szer.90cm 2 sztuki w tym - 1 szt., drzwi przeszklone górą, dołem kratka wentylacyjna Roboty instalacyjne związane z remontem pomieszczeń Ośrodka rehabilitacji Dzieci obejmować będą: -instalacje wod-kan -instalacje elektryczne i teletechniczne -instalacje wentylacji grawitacynej i wentylacji mechanicznej 1.7.4/1.Instalacje wod-kan Roboty związane z przebudową instalacji wod-kan występować będą w następujących pomieszczeniach: -pom. nr 125A likwidacja umywalki -pom.nr 101B WC, demontaż istniejących muszli ustępowych i umywalki, instalacja nowych umywalek, oraz muszla ustępowa -pom.nr 110B likwidacja umywalki -pom.nr 111B likwidacja pisuaru, montaż panela prysznicowego ( komplet) -pom.nr 113B likwidacja umywalki -pom.nr 114B likwidacja umywalki, montaż zlewozmywaka ze stali nierdzewnej -pom.nr 205B, 204B demontaż muszli ustępowej, demontaż umywalki, montaż nowej umywalki i montaż kabiny prysznicowej -pom.nr 206B wykonać wg. projektu branżowego -pom.nr 207B wykonać wg. projektu branżowego -pom.nr 218B demontaż umywalki 1.7.4/2.Instalacje elektryczne i teletechniczne. -pom.nr 206B i 207B wykonać wg. projektu branżowego -we wszystkich pomieszczeniach pracy i WC docelowo wymienić oprawy oświetleniowe, w pom. WC zastosować oprawy szczelne. 14

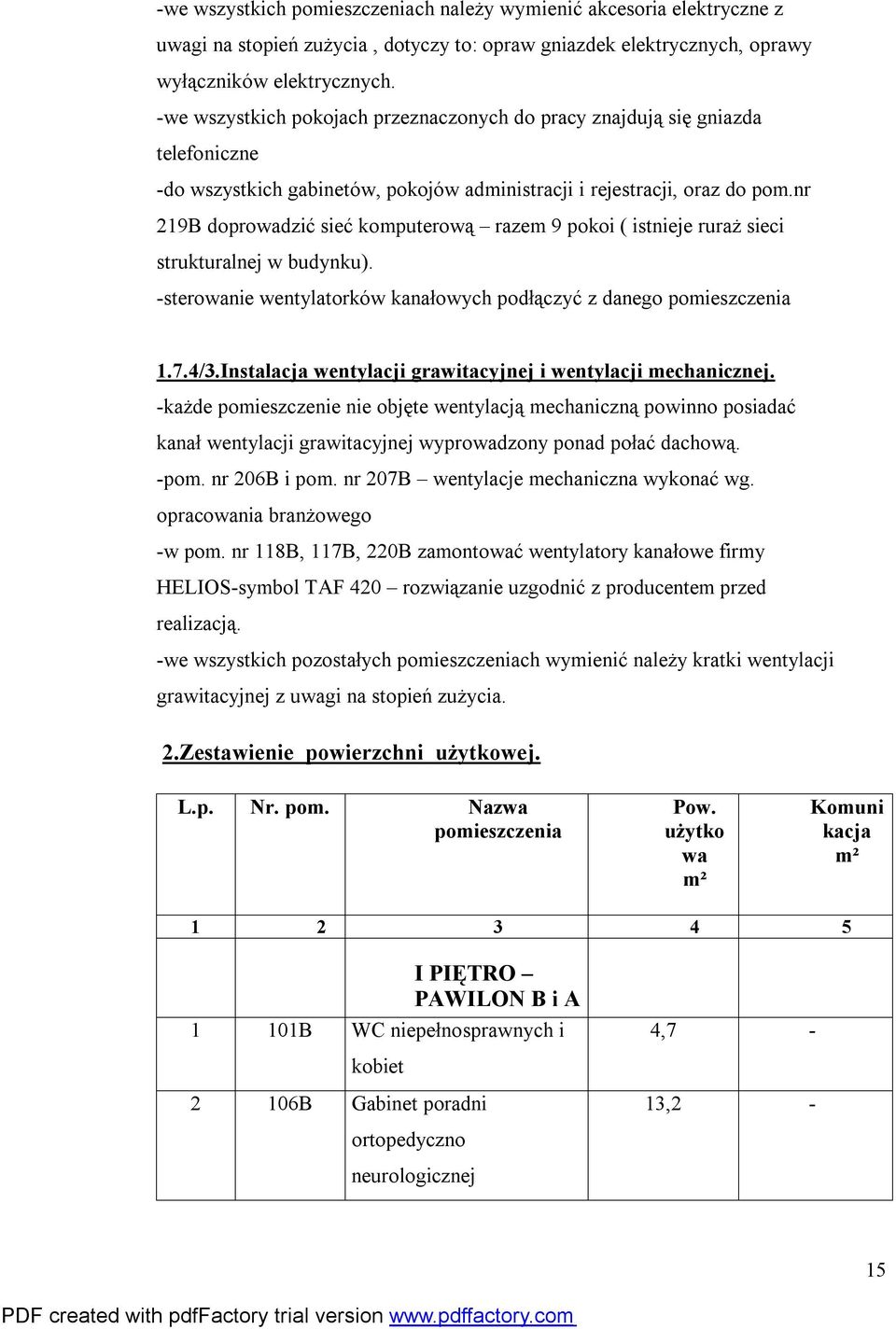

15 -we wszystkich pomieszczeniach należy wymienić akcesoria elektryczne z uwagi na stopień zużycia, dotyczy to: opraw gniazdek elektrycznych, oprawy wyłączników elektrycznych. -we wszystkich pokojach przeznaczonych do pracy znajdują się gniazda telefoniczne -do wszystkich gabinetów, pokojów administracji i rejestracji, oraz do pom.nr 219B doprowadzić sieć komputerową razem 9 pokoi ( istnieje ruraż sieci strukturalnej w budynku). -sterowanie wentylatorków kanałowych podłączyć z danego pomieszczenia 1.7.4/3.Instalacja wentylacji grawitacyjnej i wentylacji mechanicznej. -każde pomieszczenie nie objęte wentylacją mechaniczną powinno posiadać kanał wentylacji grawitacyjnej wyprowadzony ponad połać dachową. -pom. nr 206B i pom. nr 207B wentylacje mechaniczna wykonać wg. opracowania branżowego -w pom. nr 118B, 117B, 220B zamontować wentylatory kanałowe firmy HELIOS-symbol TAF 420 rozwiązanie uzgodnić z producentem przed realizacją. -we wszystkich pozostałych pomieszczeniach wymienić należy kratki wentylacji grawitacyjnej z uwagi na stopień zużycia. 2.Zestawienie powierzchni użytkowej. L.p. Nr. pom. Nazwa pomieszczenia Pow. użytko wa m² Komuni kacja m² I PIĘTRO PAWILON B i A 1 101B WC niepełnosprawnych i 4,7 - kobiet 2 106B Gabinet poradni 13,2 - ortopedyczno neurologicznej 15

16 B Pokój instruktażowy 13, B Pokój instruktażowy 13, B Gabinet poradni 13,0 - rehabilitacyjnej 6 110B Sala doświadczeń światła 13, B WC pacjentów 6, B Rejestracja 16, B Podręczne archiwum 7, B Przebieralnia 13, B Sala kinezyterapii 27, B Sala kinezyterapii 28, B WC personelu 6, B Magazyn bielizny brudnej 1, B Magazyn bielizny czystej 1, B Korytarz - 53, A Sala ćwiczeń oddziału 25,3 - dziennego A Przebieralnia oddz. 2,6 - dziennego A Przebieralnia oddz. 3,6 - dziennego A Korytarz-poczekalnia - 24,0 Razem: 209,4 77,0 II PIĘTRO PAWILON B 1 204B Węzeł sanitarny 8, B Szatnia 6, B Hydroterapia 16, B Fizykoterapia 5 212B Gabinet psychologiczno 22,3-13,2 - logopedyczny 16

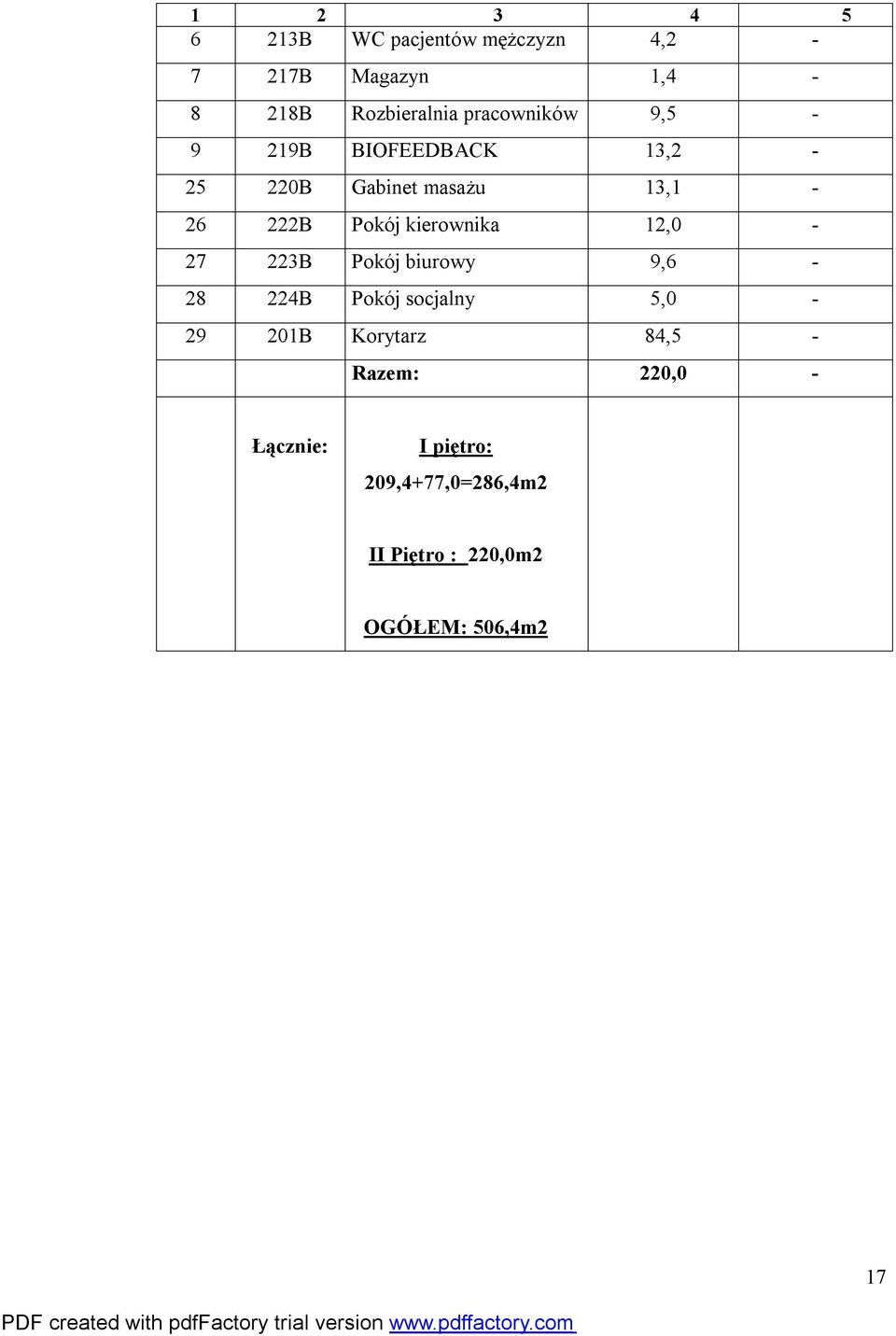

17 B WC pacjentów mężczyzn 4, B Magazyn 1, B Rozbieralnia pracowników 9, B BIOFEEDBACK 13, B Gabinet masażu 13, B Pokój kierownika 12, B Pokój biurowy 9, B Pokój socjalny 5, B Korytarz 84,5 - Razem: 220,0 - Łącznie: I piętro: 209,4+77,0=286,4m2 II Piętro : 220,0m2 OGÓŁEM: 506,4m2 17
