- SCHEMAT GŁÓWNY ZASILANIA ZBROJOWNI. ROZDZIELNICA GŁÓWNA NN - SCHEMAT ZASILANIA. ROZDZIELNICA GŁÓWNA ASP - WIDOK ROZDZIELNICY GŁÓWNEJ NN ASP

Wielkość: px
Rozpocząć pokaz od strony:

Download "- SCHEMAT GŁÓWNY ZASILANIA ZBROJOWNI. ROZDZIELNICA GŁÓWNA NN - SCHEMAT ZASILANIA. ROZDZIELNICA GŁÓWNA ASP - WIDOK ROZDZIELNICY GŁÓWNEJ NN ASP"

Transkrypt

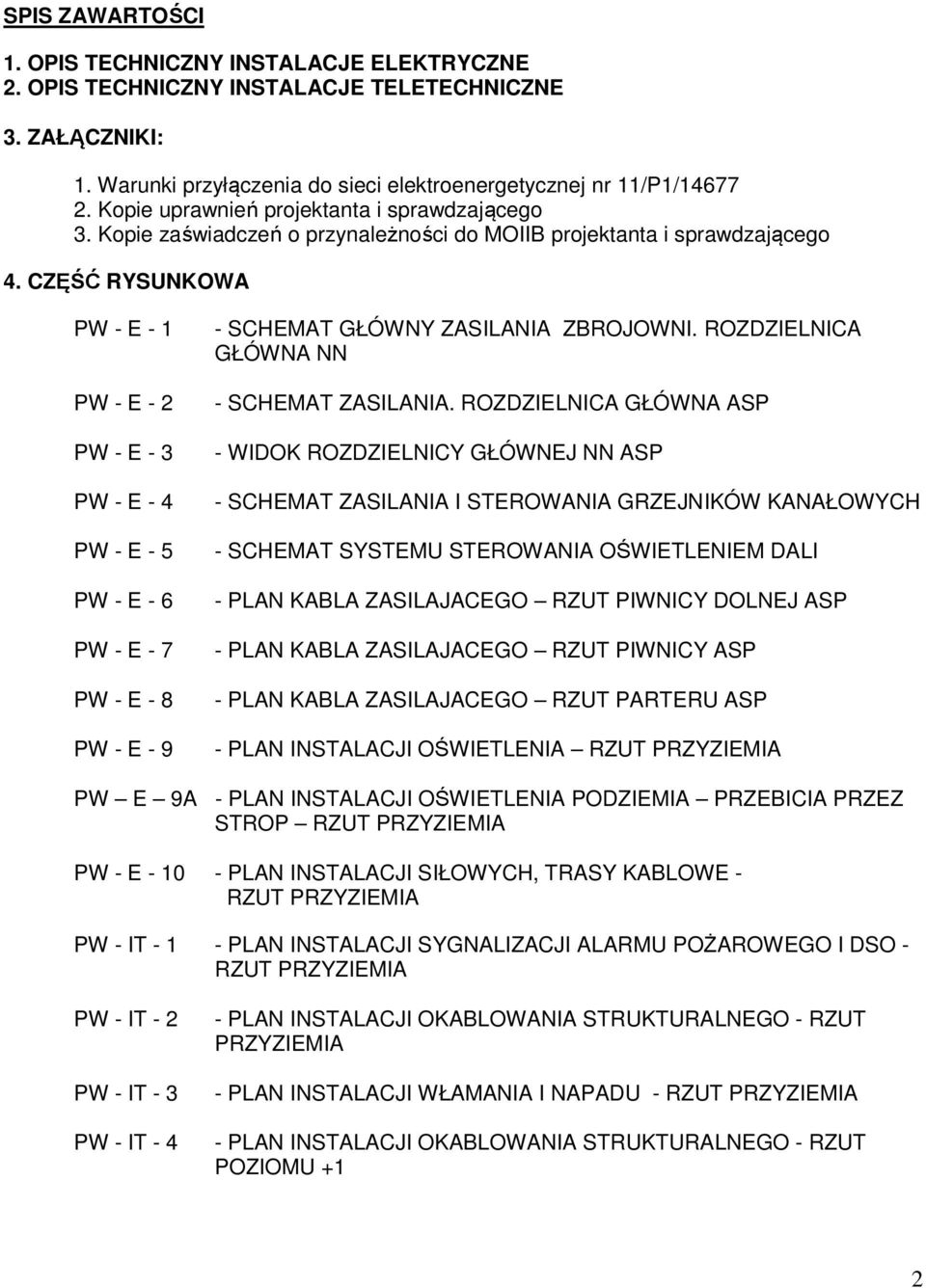

1 SPIS ZAWARTOŚCI 1. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE 2. OPIS TECHNICZNY INSTALACJE TELETECHNICZNE 3. ZAŁĄCZNIKI: 1. Warunki przyłączenia do sieci elektroenergetycznej nr 11/P1/ Kopie uprawnień projektanta i sprawdzającego 3. Kopie zaświadczeń o przynależności do MOIIB projektanta i sprawdzającego 4. CZĘŚĆ RYSUNKOWA PW - E - 1 PW - E - 2 PW - E - 3 PW - E - 4 PW - E - 5 PW - E - 6 PW - E - 7 PW - E - 8 PW - E SCHEMAT GŁÓWNY ZASILANIA ZBROJOWNI. ROZDZIELNICA GŁÓWNA NN - SCHEMAT ZASILANIA. ROZDZIELNICA GŁÓWNA ASP - WIDOK ROZDZIELNICY GŁÓWNEJ NN ASP - SCHEMAT ZASILANIA I STEROWANIA GRZEJNIKÓW KANAŁOWYCH - SCHEMAT SYSTEMU STEROWANIA OŚWIETLENIEM DALI - PLAN KABLA ZASILAJACEGO RZUT PIWNICY DOLNEJ ASP - PLAN KABLA ZASILAJACEGO RZUT PIWNICY ASP - PLAN KABLA ZASILAJACEGO RZUT PARTERU ASP - PLAN INSTALACJI OŚWIETLENIA RZUT PRZYZIEMIA PW E 9A - PLAN INSTALACJI OŚWIETLENIA PODZIEMIA PRZEBICIA PRZEZ STROP RZUT PRZYZIEMIA PW - E PLAN INSTALACJI SIŁOWYCH, TRASY KABLOWE - RZUT PRZYZIEMIA PW - IT PLAN INSTALACJI SYGNALIZACJI ALARMU POŻAROWEGO I DSO - RZUT PRZYZIEMIA PW - IT - 2 PW - IT - 3 PW - IT PLAN INSTALACJI OKABLOWANIA STRUKTURALNEGO - RZUT PRZYZIEMIA - PLAN INSTALACJI WŁAMANIA I NAPADU - RZUT PRZYZIEMIA - PLAN INSTALACJI OKABLOWANIA STRUKTURALNEGO - RZUT POZIOMU +1 2

2 1. OPIS TECHNICZNY Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy FAZA1 instalacji elektrycznych przebudowy i adaptacji przyziemia i piwnic budynku Wielkiej Zbrojowni w Gdańsku przy ul. Targ Węglowy Podstawa opracowania. Projekt opracowano na podstawie: - zlecenia Inwestora - projektu architektonicznego - uzgodnień międzybranżowych - obowiązujących norm i przepisów - inwentaryzacji stanu istniejącego dla celów projektowych 1.3. Zakres projektu. FAZA1. Projekt obejmuje instalacje elektryczne w następującym zakresie: - instalacje oświetlenia podstawowego i ewakuacyjnego - instalacje siłowe - instalacje gniazd 230V - instalacje uziemień i połączeń wyrównawczych - instalacje teletechniczne UWAGA: FAZA1 obejmuje wykonanie na terenie obiektu posadzki na poziomie przyziemia, oraz sufitów na poziomie przyziemia. W ramach robót elektrycznych przewidziano wykonanie prac w obrębie objętym robotami budowlanymi na terenie Zbrojowni, oraz prace niezbędne do wykonania na terenie ASP, poza terenem Zbrojowni. Zakres robót elektrycznych do wykonania w FAZIE 1: Prace na terenie Zbrojowni: - dostawa i montaż kanałów podłogowych na poziomie przyziemia (WRAZ Z OSPRZETEM) - oprzewodowanie instalacji elektrycznych na poziomie przyziemia z zachowaniem odpowiednich zapasów przewodów umożliwiających kontynuację prowadzenia obwodów bez konieczności sztukowania w czasie realizacji dalszych etapów prac budowlanych. - pomiary rezystancji izolacji i ciągłości przewodów wyrównawczych Prace poza terenem Zbrojowni (na terenie istniejących pomieszczeń ASP) - dostawa i montaż rozdzielnicy głównej NN w stacji transformatorowej ASP (z rozdzielnicy tej będzie wyprowadzone zasilanie Zbrojowni). Rozdzielnica ta jest zaprojektowana jako rozwiązanie zamienne w stosunku do rozdzielnicy NN ujętej w odrębnym projekcie modernizacji stacji transformatorowej. W projektowanej rozdzielnicy zwiększono wartość prądu nominalnego do wielkości umożliwiającej wzrost mocy związany z projektem Zbrojowni, a także dalsze zwiększenie mocy do wartości 630kVA. - dostawa i montaż kabla zasilającego od stacji transformatorowej przez pomieszczenia budynku istniejącego ASP do granicy Zbrojowni (w miejscu pokazanym na rysunku należy zostawić 3

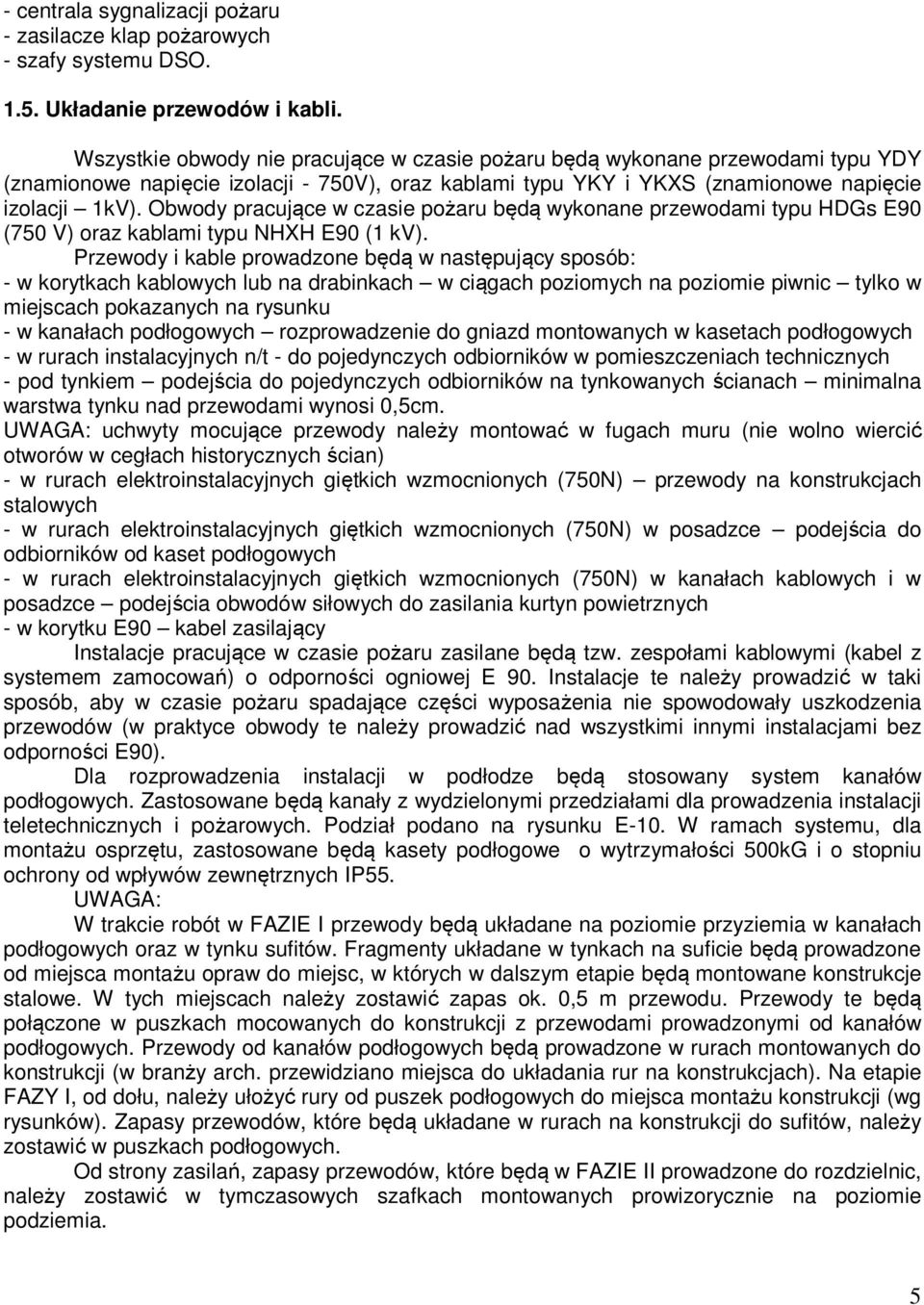

3 zapas kabli umożliwiający doprowadzenie linii do rozdzielnicy głównej Zbrojowni w dalszych etapach) Zasilanie. Pomiar energii elektrycznej. Rozdzielnica główna. W istniejącym budynku ASP jest zlokalizowana abonencka stacja transformatorowa. Budynek jest zasilany z sieci miejskiej 15kV należącej do zakładu energetycznego ENERGA- OPERATOR SA. Sposób zasilania jest określony w warunkach przyłączenia (w załączniku) nr 11/P1/14677 z dnia Wielka Zbrojownia będzie zasilana w ramach ww warunków przyłączenia. Dla całego budynku (w tym dla Zbrojowni) pomiar energii elektrycznej jest realizowany jako pośredni na napięciu 15kV. Dodatkowo w rozdzielnicy głównej projektowanego obiektu będzie zainstalowany pomiar półpośredni pracujący na zasadzie podlicznika. Dla istniejącej stacji transformatorowej jest opracowany projekt modernizacji polegający na wymianie rozdzielnicy SN, układów pomiarowych, transformatora, rozdzielnicy NN, oraz instalacji potrzeb własnych stacji. W niniejszym opracowaniu ujęto jako rozwiązanie zamienne rozdzielnicę NN. Zaprojektowano rozdzielnicę o większym prądzie nominalnym. Umożliwi to zasilanie Zbrojowni, a także możliwość zwiększenia mocy do 630kVA bez konieczności wymiany rozdzielnicy głównej NN. Wielka Zbrojownia będzie zasilana kablem NN wyprowadzonym z rozdzielnicy NN stacji transformatorowej. Linia kablowa będzie zasilana z przed wyłącznika głównego tej rozdzielnicy. Zgodnie z wymaganiami wytycznych ppoz. dla pomieszczeń Zbrojowni przewidziano odrębny wyłącznik prądu. Ponadto, z przed głównego wyłącznika prądu zasilono istniejący obwód zasilający rozdzielnice odbiorów pożarowych budynku ASP. W związku z powyższym przewidziane wyłączenie prądu realizowane w polu SN należy przenieść do wyłącznika głównego przeprojektowanej rozdzielnicy NN. Kabel zasilający będzie doprowadzony do rozdzielnicy głównej RG projektowanego obiektu. Rozdzielnica ta będzie zlokalizowana w wydzielonym pomieszczeniu rozdzielni na poziomie piwnicy. Z rozdzielnicy RG będą zasilane wszystkie obwody projektowanego obiektu. UWAGA: Na etapie robót FAZY I, kabel zasilający będzie doprowadzony do istniejącej wentylatorni w budynku ASP. W wentylatorni należy zostawić zapas kabla. Zapas należy zostawić w postaci odpowiednio zabezpieczonego kręgu, o średnicy większej niż minimalny promień gięcia kabla. Zgodnie z wytycznymi Inwestora w rozdzielnicy RG przewidziano dodatkowy odpływ o mocy 60kW dla zasilania planowanej rozbudowy. Linia zasilająca i rozdzielnica RG będą przystosowane do przeniesienia zwiększonej mocy. Rozdzielnica główna wykonana będzie jako zestaw szaf blaszanych przyściennych, o stopniu ochrony od wpływów zewnętrznych min. IP41, klasa ochronności (izolacji) I. Aparatura zainstalowana w rozdzielnicach będzie w całości osłonięta maskownicami z materiałów izolacyjnych. Wszystkie obwody odbiorcze będą przyłączane wyłącznie poprzez listwy zaciskowe. Rozdzielnice powinny być wykonane w oparciu o prefabrykowany, całościowy system szaf. Całość oprzewodowania powinna być wykonana linkami LgY, o odpowiednich kolorach (zgodnie z normą). Rozdzielnica będzie wyposażona w rozłącznik z wyzwalaczem nadnapięciowym. Rozłącznik będzie wyłączał dopływ prądu do wszystkich odbiorników, za wyjątkiem tych, dla których jest wymagana praca w czasie pożaru. Wyzwalacz będzie uruchamiany przyciskiem zwiernym (w obudowie z szybką) zlokalizowanym w recepcji na poziomie przyziemia, przy wejściu głównym do budynku. Przycisk należy odpowiednio oznakować jako główny wyłącznik prądu. Z przed głównego wyłącznika prądu będą zasilane odbiory pracujące w czasie pożaru. W szczególności są to następujące odbiorniki: 4

4 - centrala sygnalizacji pożaru - zasilacze klap pożarowych - szafy systemu DSO Układanie przewodów i kabli. Wszystkie obwody nie pracujące w czasie pożaru będą wykonane przewodami typu YDY (znamionowe napięcie izolacji - 750V), oraz kablami typu YKY i YKXS (znamionowe napięcie izolacji 1kV). Obwody pracujące w czasie pożaru będą wykonane przewodami typu HDGs E90 (750 V) oraz kablami typu NHXH E90 (1 kv). Przewody i kable prowadzone będą w następujący sposób: - w korytkach kablowych lub na drabinkach w ciągach poziomych na poziomie piwnic tylko w miejscach pokazanych na rysunku - w kanałach podłogowych rozprowadzenie do gniazd montowanych w kasetach podłogowych - w rurach instalacyjnych n/t - do pojedynczych odbiorników w pomieszczeniach technicznych - pod tynkiem podejścia do pojedynczych odbiorników na tynkowanych ścianach minimalna warstwa tynku nad przewodami wynosi 0,5cm. UWAGA: uchwyty mocujące przewody należy montować w fugach muru (nie wolno wiercić otworów w cegłach historycznych ścian) - w rurach elektroinstalacyjnych giętkich wzmocnionych (750N) przewody na konstrukcjach stalowych - w rurach elektroinstalacyjnych giętkich wzmocnionych (750N) w posadzce podejścia do odbiorników od kaset podłogowych - w rurach elektroinstalacyjnych giętkich wzmocnionych (750N) w kanałach kablowych i w posadzce podejścia obwodów siłowych do zasilania kurtyn powietrznych - w korytku E90 kabel zasilający Instalacje pracujące w czasie pożaru zasilane będą tzw. zespołami kablowymi (kabel z systemem zamocowań) o odporności ogniowej E 90. Instalacje te należy prowadzić w taki sposób, aby w czasie pożaru spadające części wyposażenia nie spowodowały uszkodzenia przewodów (w praktyce obwody te należy prowadzić nad wszystkimi innymi instalacjami bez odporności E90). Dla rozprowadzenia instalacji w podłodze będą stosowany system kanałów podłogowych. Zastosowane będą kanały z wydzielonymi przedziałami dla prowadzenia instalacji teletechnicznych i pożarowych. Podział podano na rysunku E-10. W ramach systemu, dla montażu osprzętu, zastosowane będą kasety podłogowe o wytrzymałości 500kG i o stopniu ochrony od wpływów zewnętrznych IP55. UWAGA: W trakcie robót w FAZIE I przewody będą układane na poziomie przyziemia w kanałach podłogowych oraz w tynku sufitów. Fragmenty układane w tynkach na suficie będą prowadzone od miejsca montażu opraw do miejsc, w których w dalszym etapie będą montowane konstrukcje stalowe. W tych miejscach należy zostawić zapas ok. 0,5 m przewodu. Przewody te będą połączone w puszkach mocowanych do konstrukcji z przewodami prowadzonymi od kanałów podłogowych. Przewody od kanałów podłogowych będą prowadzone w rurach montowanych do konstrukcji (w branży arch. przewidziano miejsca do układania rur na konstrukcjach). Na etapie FAZY I, od dołu, należy ułożyć rury od puszek podłogowych do miejsca montażu konstrukcji (wg rysunków). Zapasy przewodów, które będą układane w rurach na konstrukcji do sufitów, należy zostawić w puszkach podłogowych. Od strony zasilań, zapasy przewodów, które będą w FAZIE II prowadzone do rozdzielnic, należy zostawić w tymczasowych szafkach montowanych prowizorycznie na poziomie podziemia. 5

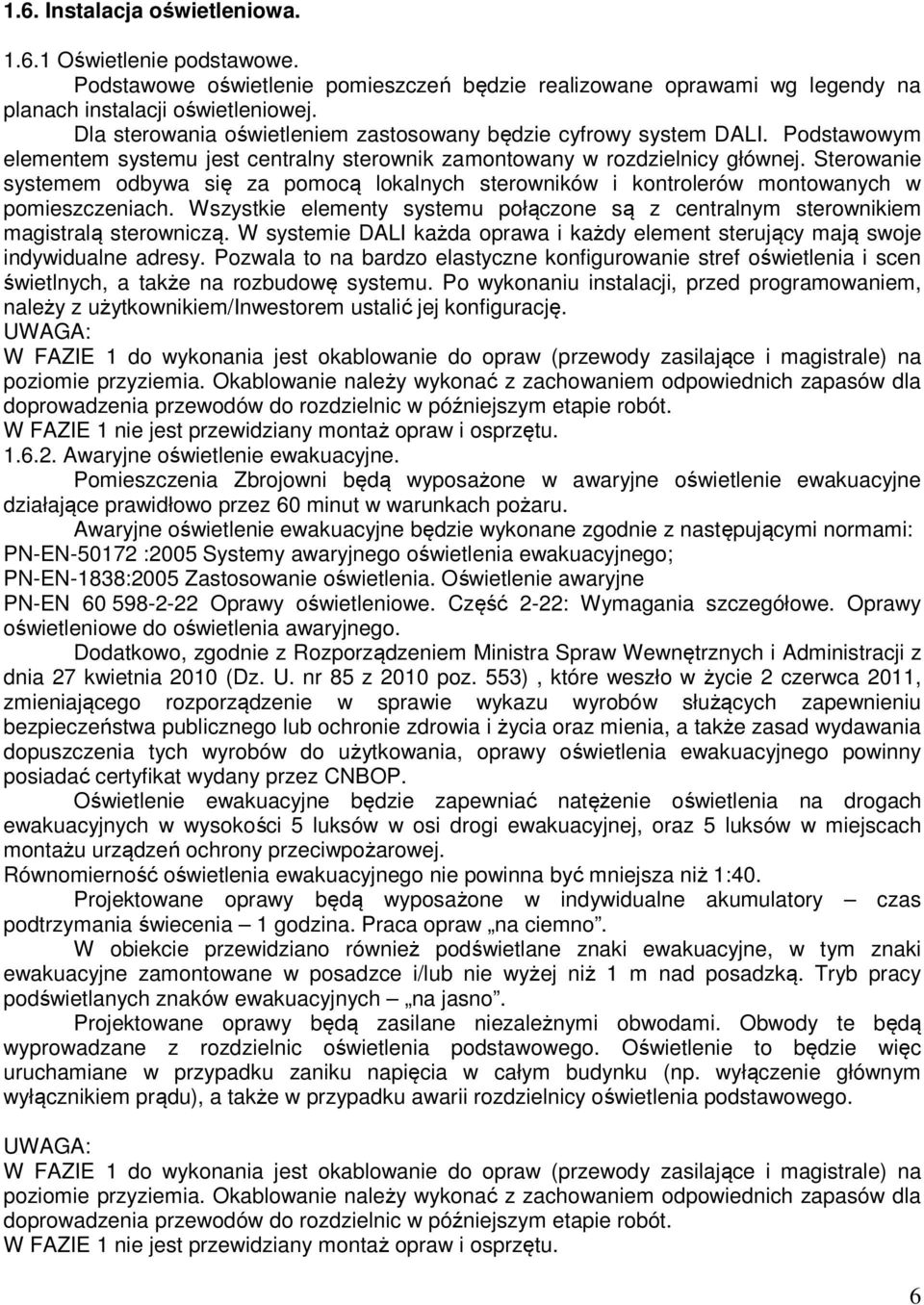

5 1.6. Instalacja oświetleniowa Oświetlenie podstawowe. Podstawowe oświetlenie pomieszczeń będzie realizowane oprawami wg legendy na planach instalacji oświetleniowej. Dla sterowania oświetleniem zastosowany będzie cyfrowy system DALI. Podstawowym elementem systemu jest centralny sterownik zamontowany w rozdzielnicy głównej. Sterowanie systemem odbywa się za pomocą lokalnych sterowników i kontrolerów montowanych w pomieszczeniach. Wszystkie elementy systemu połączone są z centralnym sterownikiem magistralą sterowniczą. W systemie DALI każda oprawa i każdy element sterujący mają swoje indywidualne adresy. Pozwala to na bardzo elastyczne konfigurowanie stref oświetlenia i scen świetlnych, a także na rozbudowę systemu. Po wykonaniu instalacji, przed programowaniem, należy z użytkownikiem/inwestorem ustalić jej konfigurację. UWAGA: W FAZIE 1 do wykonania jest okablowanie do opraw (przewody zasilające i magistrale) na poziomie przyziemia. Okablowanie należy wykonać z zachowaniem odpowiednich zapasów dla doprowadzenia przewodów do rozdzielnic w późniejszym etapie robót. W FAZIE 1 nie jest przewidziany montaż opraw i osprzętu Awaryjne oświetlenie ewakuacyjne. Pomieszczenia Zbrojowni będą wyposażone w awaryjne oświetlenie ewakuacyjne działające prawidłowo przez 60 minut w warunkach pożaru. Awaryjne oświetlenie ewakuacyjne będzie wykonane zgodnie z następującymi normami: PN-EN :2005 Systemy awaryjnego oświetlenia ewakuacyjnego; PN-EN-1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne PN-EN Oprawy oświetleniowe. Część 2-22: Wymagania szczegółowe. Oprawy oświetleniowe do oświetlenia awaryjnego. Dodatkowo, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 (Dz. U. nr 85 z 2010 poz. 553), które weszło w życie 2 czerwca 2011, zmieniającego rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania, oprawy oświetlenia ewakuacyjnego powinny posiadać certyfikat wydany przez CNBOP. Oświetlenie ewakuacyjne będzie zapewniać natężenie oświetlenia na drogach ewakuacyjnych w wysokości 5 luksów w osi drogi ewakuacyjnej, oraz 5 luksów w miejscach montażu urządzeń ochrony przeciwpożarowej. Równomierność oświetlenia ewakuacyjnego nie powinna być mniejsza niż 1:40. Projektowane oprawy będą wyposażone w indywidualne akumulatory czas podtrzymania świecenia 1 godzina. Praca opraw na ciemno. W obiekcie przewidziano również podświetlane znaki ewakuacyjne, w tym znaki ewakuacyjne zamontowane w posadzce i/lub nie wyżej niż 1 m nad posadzką. Tryb pracy podświetlanych znaków ewakuacyjnych na jasno. Projektowane oprawy będą zasilane niezależnymi obwodami. Obwody te będą wyprowadzane z rozdzielnic oświetlenia podstawowego. Oświetlenie to będzie więc uruchamiane w przypadku zaniku napięcia w całym budynku (np. wyłączenie głównym wyłącznikiem prądu), a także w przypadku awarii rozdzielnicy oświetlenia podstawowego. UWAGA: W FAZIE 1 do wykonania jest okablowanie do opraw (przewody zasilające i magistrale) na poziomie przyziemia. Okablowanie należy wykonać z zachowaniem odpowiednich zapasów dla doprowadzenia przewodów do rozdzielnic w późniejszym etapie robót. W FAZIE 1 nie jest przewidziany montaż opraw i osprzętu. 6

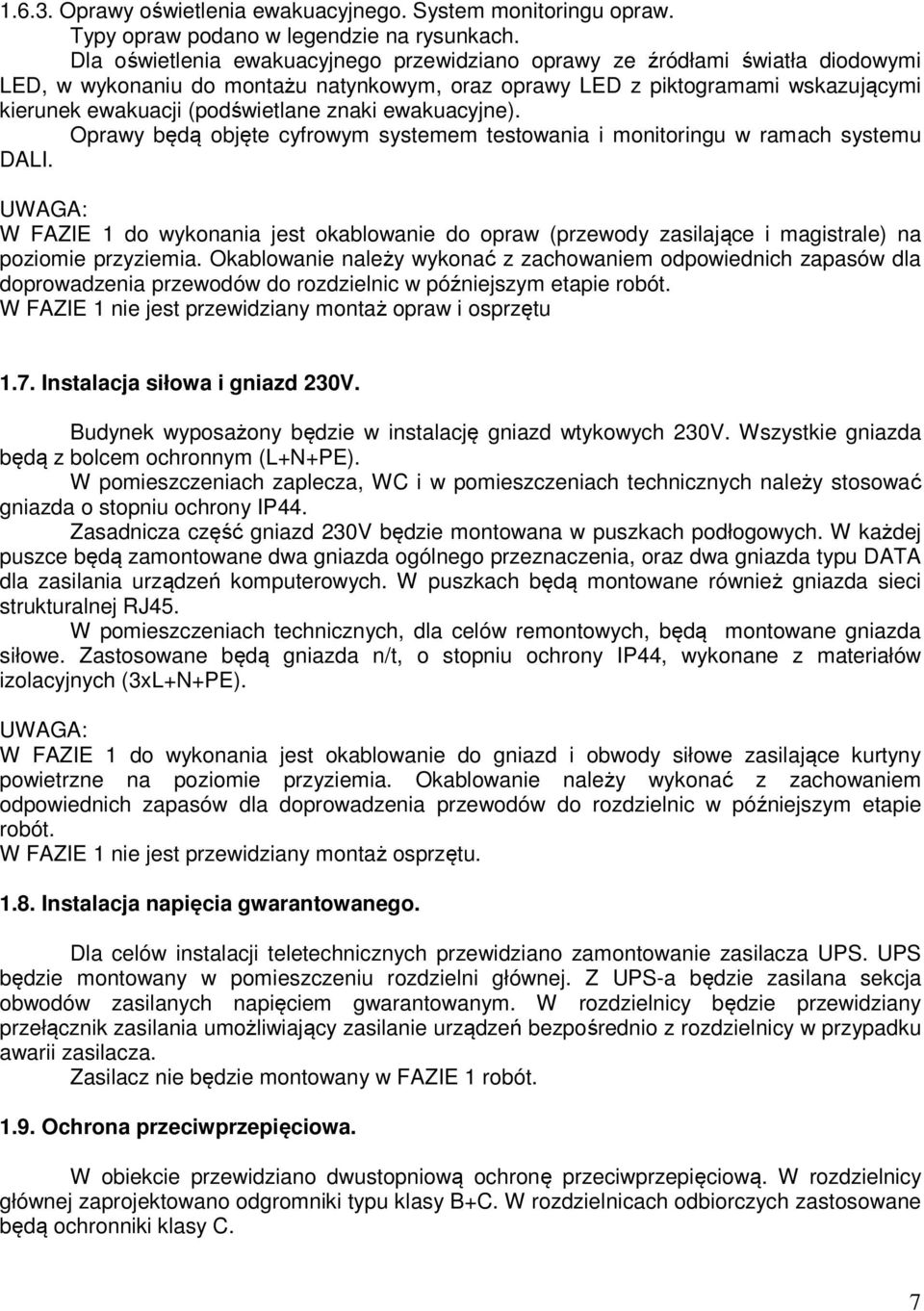

6 Oprawy oświetlenia ewakuacyjnego. System monitoringu opraw. Typy opraw podano w legendzie na rysunkach. Dla oświetlenia ewakuacyjnego przewidziano oprawy ze źródłami światła diodowymi LED, w wykonaniu do montażu natynkowym, oraz oprawy LED z piktogramami wskazującymi kierunek ewakuacji (podświetlane znaki ewakuacyjne). Oprawy będą objęte cyfrowym systemem testowania i monitoringu w ramach systemu DALI. UWAGA: W FAZIE 1 do wykonania jest okablowanie do opraw (przewody zasilające i magistrale) na poziomie przyziemia. Okablowanie należy wykonać z zachowaniem odpowiednich zapasów dla doprowadzenia przewodów do rozdzielnic w późniejszym etapie robót. W FAZIE 1 nie jest przewidziany montaż opraw i osprzętu 1.7. Instalacja siłowa i gniazd 230V. Budynek wyposażony będzie w instalację gniazd wtykowych 230V. Wszystkie gniazda będą z bolcem ochronnym (L+N+PE). W pomieszczeniach zaplecza, WC i w pomieszczeniach technicznych należy stosować gniazda o stopniu ochrony IP44. Zasadnicza część gniazd 230V będzie montowana w puszkach podłogowych. W każdej puszce będą zamontowane dwa gniazda ogólnego przeznaczenia, oraz dwa gniazda typu DATA dla zasilania urządzeń komputerowych. W puszkach będą montowane również gniazda sieci strukturalnej RJ45. W pomieszczeniach technicznych, dla celów remontowych, będą montowane gniazda siłowe. Zastosowane będą gniazda n/t, o stopniu ochrony IP44, wykonane z materiałów izolacyjnych (3xL+N+PE). UWAGA: W FAZIE 1 do wykonania jest okablowanie do gniazd i obwody siłowe zasilające kurtyny powietrzne na poziomie przyziemia. Okablowanie należy wykonać z zachowaniem odpowiednich zapasów dla doprowadzenia przewodów do rozdzielnic w późniejszym etapie robót. W FAZIE 1 nie jest przewidziany montaż osprzętu Instalacja napięcia gwarantowanego. Dla celów instalacji teletechnicznych przewidziano zamontowanie zasilacza UPS. UPS będzie montowany w pomieszczeniu rozdzielni głównej. Z UPS-a będzie zasilana sekcja obwodów zasilanych napięciem gwarantowanym. W rozdzielnicy będzie przewidziany przełącznik zasilania umożliwiający zasilanie urządzeń bezpośrednio z rozdzielnicy w przypadku awarii zasilacza. Zasilacz nie będzie montowany w FAZIE 1 robót Ochrona przeciwprzepięciowa. W obiekcie przewidziano dwustopniową ochronę przeciwprzepięciową. W rozdzielnicy głównej zaprojektowano odgromniki typu klasy B+C. W rozdzielnicach odbiorczych zastosowane będą ochronniki klasy C. 7

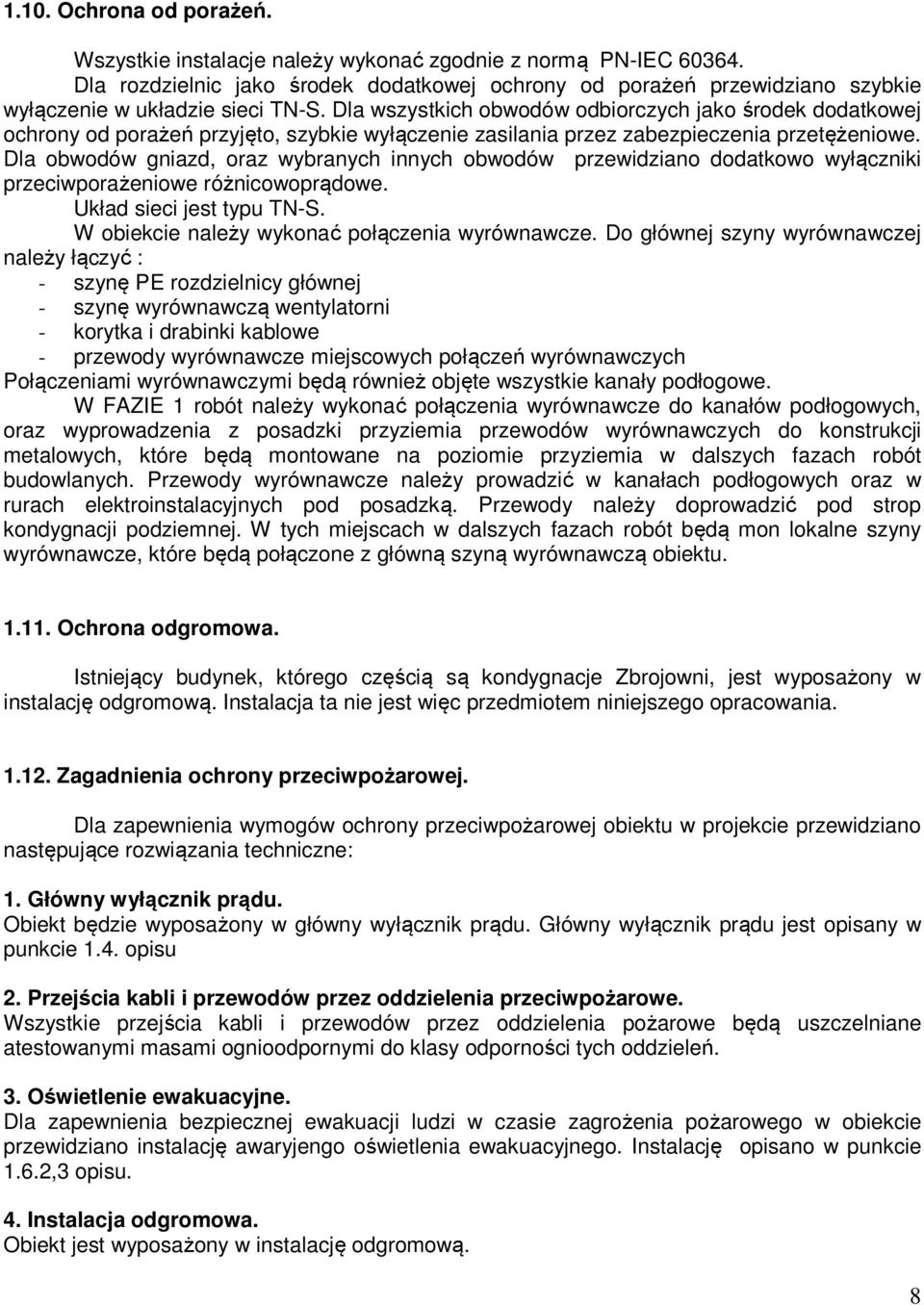

7 1.10. Ochrona od porażeń. Wszystkie instalacje należy wykonać zgodnie z normą PN-IEC Dla rozdzielnic jako środek dodatkowej ochrony od porażeń przewidziano szybkie wyłączenie w układzie sieci TN-S. Dla wszystkich obwodów odbiorczych jako środek dodatkowej ochrony od porażeń przyjęto, szybkie wyłączenie zasilania przez zabezpieczenia przetężeniowe. Dla obwodów gniazd, oraz wybranych innych obwodów przewidziano dodatkowo wyłączniki przeciwporażeniowe różnicowoprądowe. Układ sieci jest typu TN-S. W obiekcie należy wykonać połączenia wyrównawcze. Do głównej szyny wyrównawczej należy łączyć : - szynę PE rozdzielnicy głównej - szynę wyrównawczą wentylatorni - korytka i drabinki kablowe - przewody wyrównawcze miejscowych połączeń wyrównawczych Połączeniami wyrównawczymi będą również objęte wszystkie kanały podłogowe. W FAZIE 1 robót należy wykonać połączenia wyrównawcze do kanałów podłogowych, oraz wyprowadzenia z posadzki przyziemia przewodów wyrównawczych do konstrukcji metalowych, które będą montowane na poziomie przyziemia w dalszych fazach robót budowlanych. Przewody wyrównawcze należy prowadzić w kanałach podłogowych oraz w rurach elektroinstalacyjnych pod posadzką. Przewody należy doprowadzić pod strop kondygnacji podziemnej. W tych miejscach w dalszych fazach robót będą mon lokalne szyny wyrównawcze, które będą połączone z główną szyną wyrównawczą obiektu Ochrona odgromowa. Istniejący budynek, którego częścią są kondygnacje Zbrojowni, jest wyposażony w instalację odgromową. Instalacja ta nie jest więc przedmiotem niniejszego opracowania Zagadnienia ochrony przeciwpożarowej. Dla zapewnienia wymogów ochrony przeciwpożarowej obiektu w projekcie przewidziano następujące rozwiązania techniczne: 1. Główny wyłącznik prądu. Obiekt będzie wyposażony w główny wyłącznik prądu. Główny wyłącznik prądu jest opisany w punkcie 1.4. opisu 2. Przejścia kabli i przewodów przez oddzielenia przeciwpożarowe. Wszystkie przejścia kabli i przewodów przez oddzielenia pożarowe będą uszczelniane atestowanymi masami ognioodpornymi do klasy odporności tych oddzieleń. 3. Oświetlenie ewakuacyjne. Dla zapewnienia bezpiecznej ewakuacji ludzi w czasie zagrożenia pożarowego w obiekcie przewidziano instalację awaryjengo oświetlenia ewakuacyjnego. Instalację opisano w punkcie 1.6.2,3 opisu. 4. Instalacja odgromowa. Obiekt jest wyposażony w instalację odgromową. 8

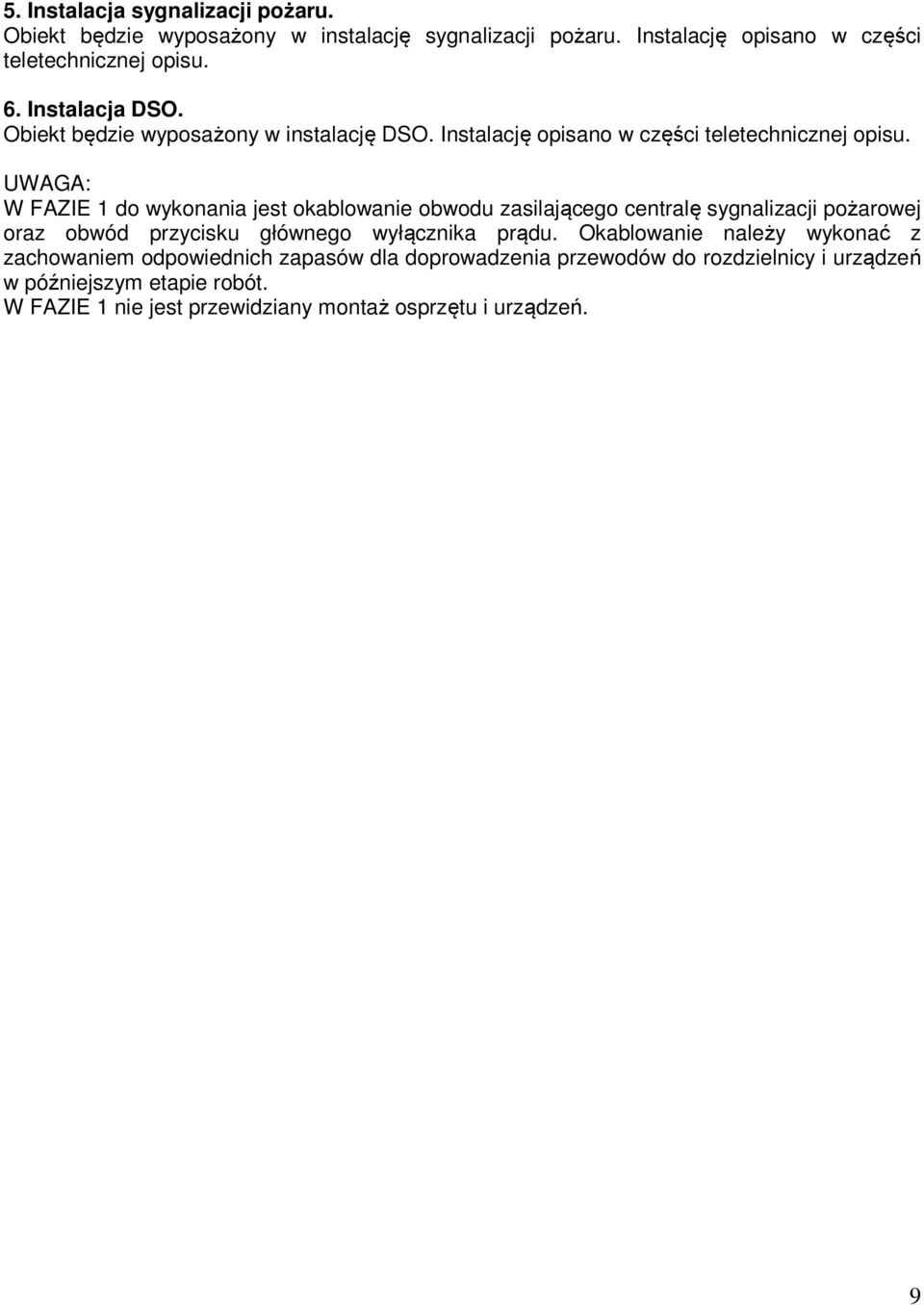

8 5. Instalacja sygnalizacji pożaru. Obiekt będzie wyposażony w instalację sygnalizacji pożaru. Instalację opisano w części teletechnicznej opisu. 6. Instalacja DSO. Obiekt będzie wyposażony w instalację DSO. Instalację opisano w części teletechnicznej opisu. UWAGA: W FAZIE 1 do wykonania jest okablowanie obwodu zasilającego centralę sygnalizacji pożarowej oraz obwód przycisku głównego wyłącznika prądu. Okablowanie należy wykonać z zachowaniem odpowiednich zapasów dla doprowadzenia przewodów do rozdzielnicy i urządzeń w późniejszym etapie robót. W FAZIE 1 nie jest przewidziany montaż osprzętu i urządzeń. 9

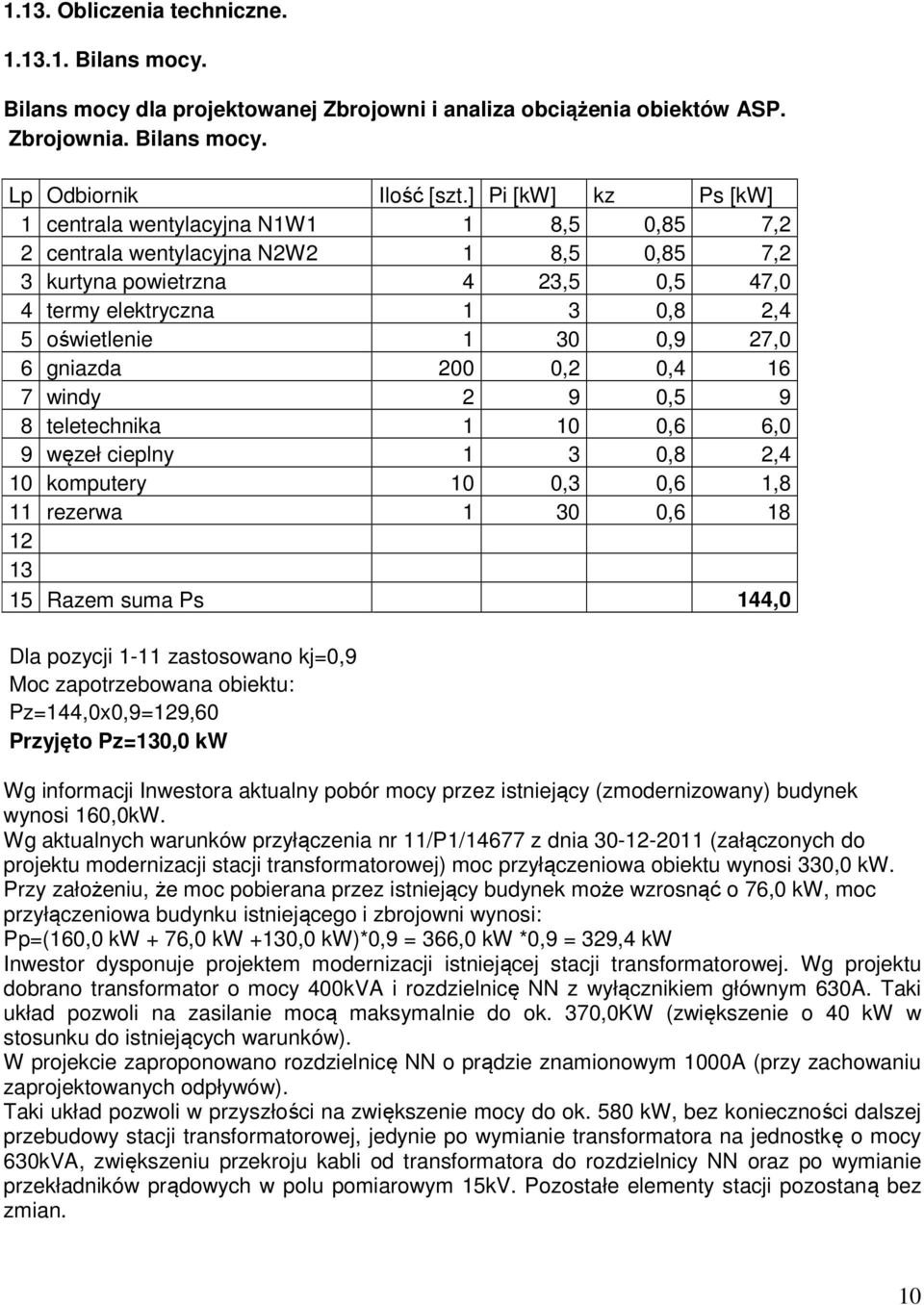

9 1.13. Obliczenia techniczne Bilans mocy. Bilans mocy dla projektowanej Zbrojowni i analiza obciążenia obiektów ASP. Zbrojownia. Bilans mocy. Lp Odbiornik Ilość [szt.] Pi [kw] kz Ps [kw] 1 centrala wentylacyjna N1W1 1 8,5 0,85 7,2 2 centrala wentylacyjna N2W2 1 8,5 0,85 7,2 3 kurtyna powietrzna 4 23,5 0,5 47,0 4 termy elektryczna 1 3 0,8 2,4 5 oświetlenie ,9 27,0 6 gniazda 200 0,2 0, windy 2 9 0,5 9 8 teletechnika ,6 6,0 9 węzeł cieplny 1 3 0,8 2,4 10 komputery 10 0,3 0,6 1,8 11 rezerwa , Razem suma Ps 144,0 Dla pozycji 1-11 zastosowano kj=0,9 Moc zapotrzebowana obiektu: Pz=144,0x0,9=129,60 Przyjęto Pz=130,0 kw Wg informacji Inwestora aktualny pobór mocy przez istniejący (zmodernizowany) budynek wynosi 160,0kW. Wg aktualnych warunków przyłączenia nr 11/P1/14677 z dnia (załączonych do projektu modernizacji stacji transformatorowej) moc przyłączeniowa obiektu wynosi 330,0 kw. Przy założeniu, że moc pobierana przez istniejący budynek może wzrosnąć o 76,0 kw, moc przyłączeniowa budynku istniejącego i zbrojowni wynosi: Pp=(160,0 kw + 76,0 kw +130,0 kw)*0,9 = 366,0 kw *0,9 = 329,4 kw Inwestor dysponuje projektem modernizacji istniejącej stacji transformatorowej. Wg projektu dobrano transformator o mocy 400kVA i rozdzielnicę NN z wyłącznikiem głównym 630A. Taki układ pozwoli na zasilanie mocą maksymalnie do ok. 370,0KW (zwiększenie o 40 kw w stosunku do istniejących warunków). W projekcie zaproponowano rozdzielnicę NN o prądzie znamionowym 1000A (przy zachowaniu zaprojektowanych odpływów). Taki układ pozwoli w przyszłości na zwiększenie mocy do ok. 580 kw, bez konieczności dalszej przebudowy stacji transformatorowej, jedynie po wymianie transformatora na jednostkę o mocy 630kVA, zwiększeniu przekroju kabli od transformatora do rozdzielnicy NN oraz po wymianie przekładników prądowych w polu pomiarowym 15kV. Pozostałe elementy stacji pozostaną bez zmian. 10

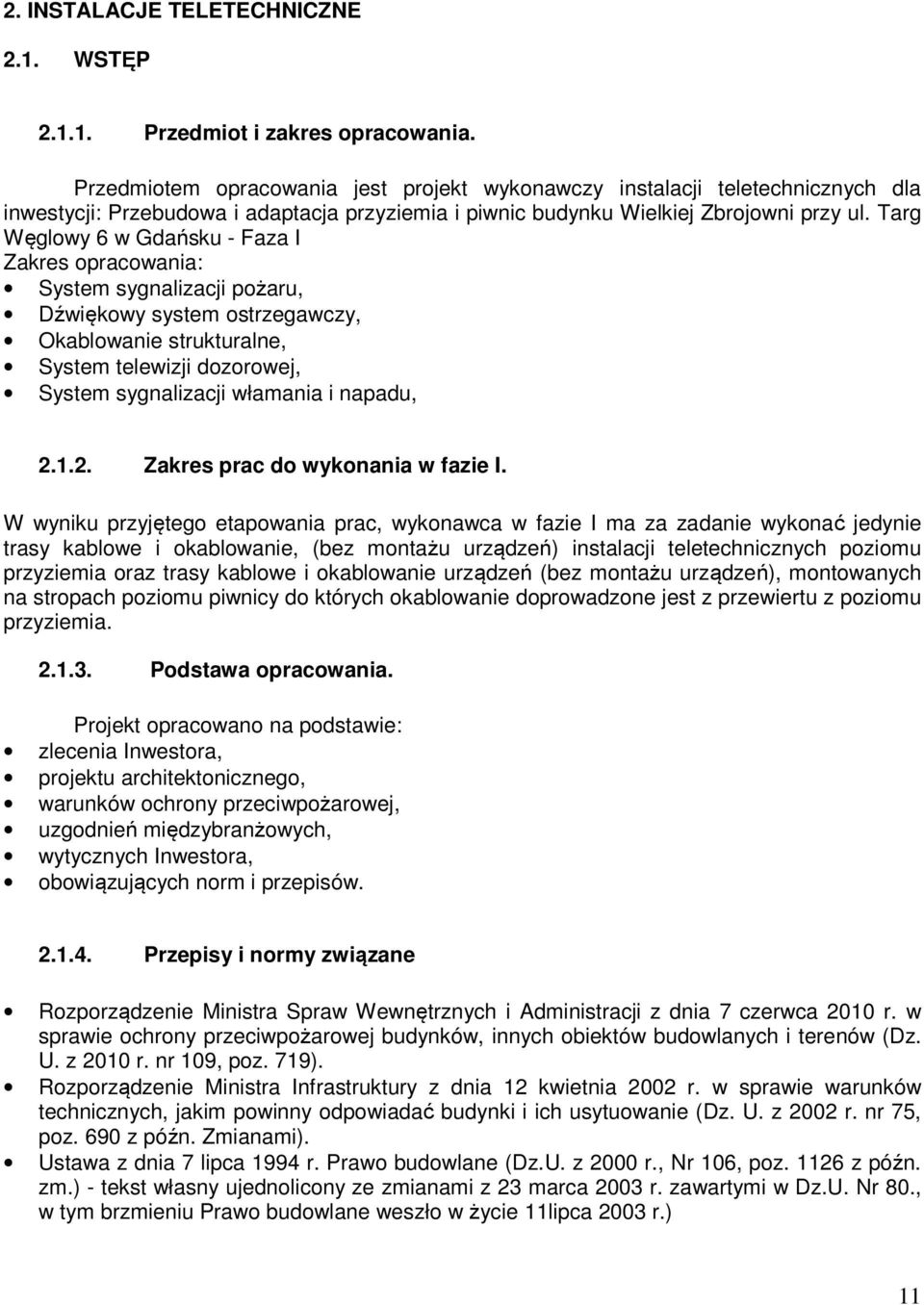

10 2. INSTALACJE TELETECHNICZNE 2.1. WSTĘP Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji teletechnicznych dla inwestycji: Przebudowa i adaptacja przyziemia i piwnic budynku Wielkiej Zbrojowni przy ul. Targ Węglowy 6 w Gdańsku - Faza I Zakres opracowania: System sygnalizacji pożaru, Dźwiękowy system ostrzegawczy, Okablowanie strukturalne, System telewizji dozorowej, System sygnalizacji włamania i napadu, Zakres prac do wykonania w fazie I. W wyniku przyjętego etapowania prac, wykonawca w fazie I ma za zadanie wykonać jedynie trasy kablowe i okablowanie, (bez montażu urządzeń) instalacji teletechnicznych poziomu przyziemia oraz trasy kablowe i okablowanie urządzeń (bez montażu urządzeń), montowanych na stropach poziomu piwnicy do których okablowanie doprowadzone jest z przewiertu z poziomu przyziemia Podstawa opracowania. Projekt opracowano na podstawie: zlecenia Inwestora, projektu architektonicznego, warunków ochrony przeciwpożarowej, uzgodnień międzybranżowych, wytycznych Inwestora, obowiązujących norm i przepisów Przepisy i normy związane Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010 r. nr 109, poz. 719). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690 z późn. Zmianami). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r., Nr 106, poz z późn. zm.) - tekst własny ujednolicony ze zmianami z 23 marca 2003 r. zawartymi w Dz.U. Nr 80., w tym brzmieniu Prawo budowlane weszło w życie 11lipca 2003 r.) 11

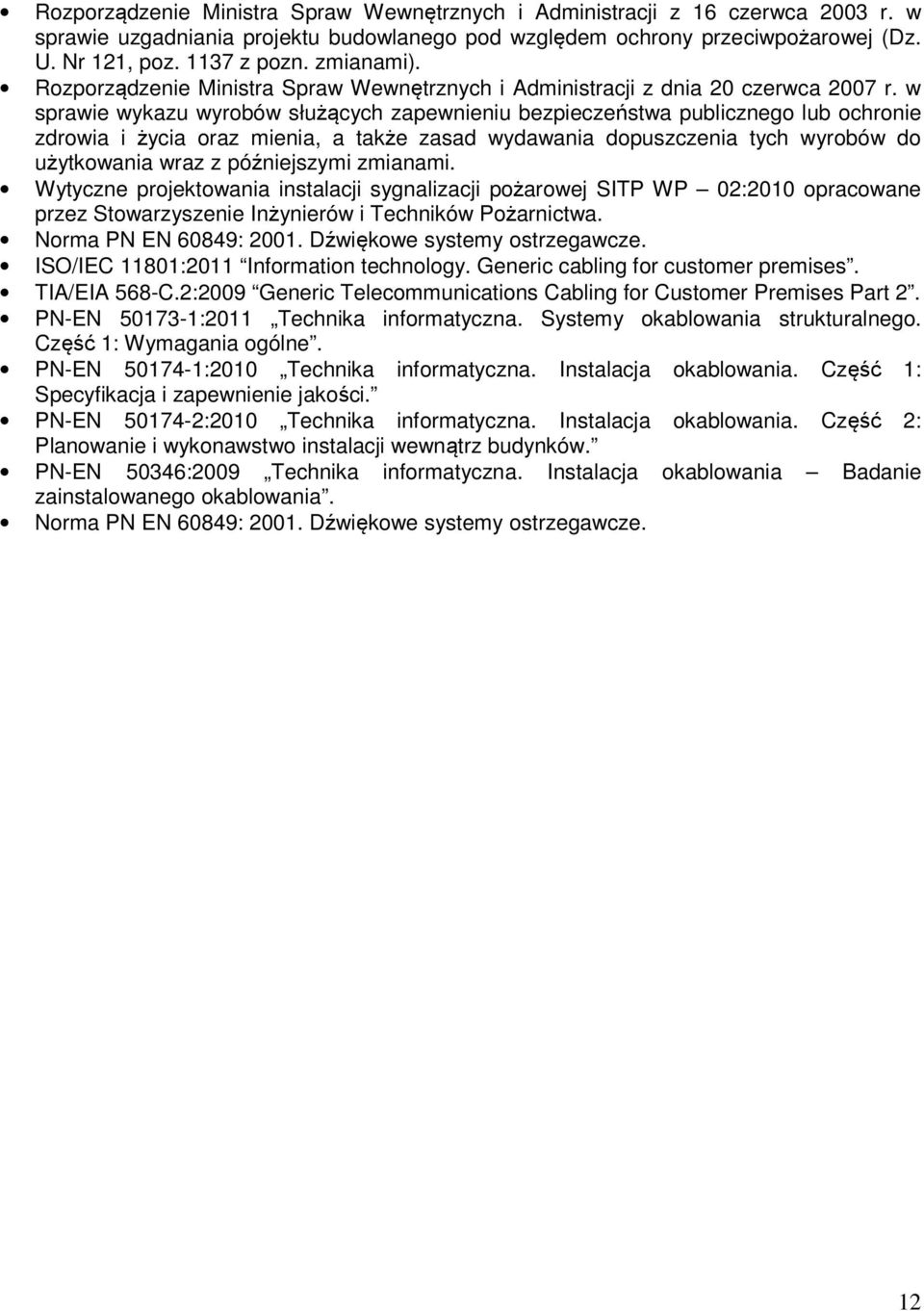

11 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz z pozn. zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania wraz z późniejszymi zmianami. Wytyczne projektowania instalacji sygnalizacji pożarowej SITP WP 02:2010 opracowane przez Stowarzyszenie Inżynierów i Techników Pożarnictwa. Norma PN EN 60849: Dźwiękowe systemy ostrzegawcze. ISO/IEC 11801:2011 Information technology. Generic cabling for customer premises. TIA/EIA 568-C.2:2009 Generic Telecommunications Cabling for Customer Premises Part 2. PN-EN :2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne. PN-EN :2010 Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości. PN-EN :2010 Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków. PN-EN 50346:2009 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania. Norma PN EN 60849: Dźwiękowe systemy ostrzegawcze. 12

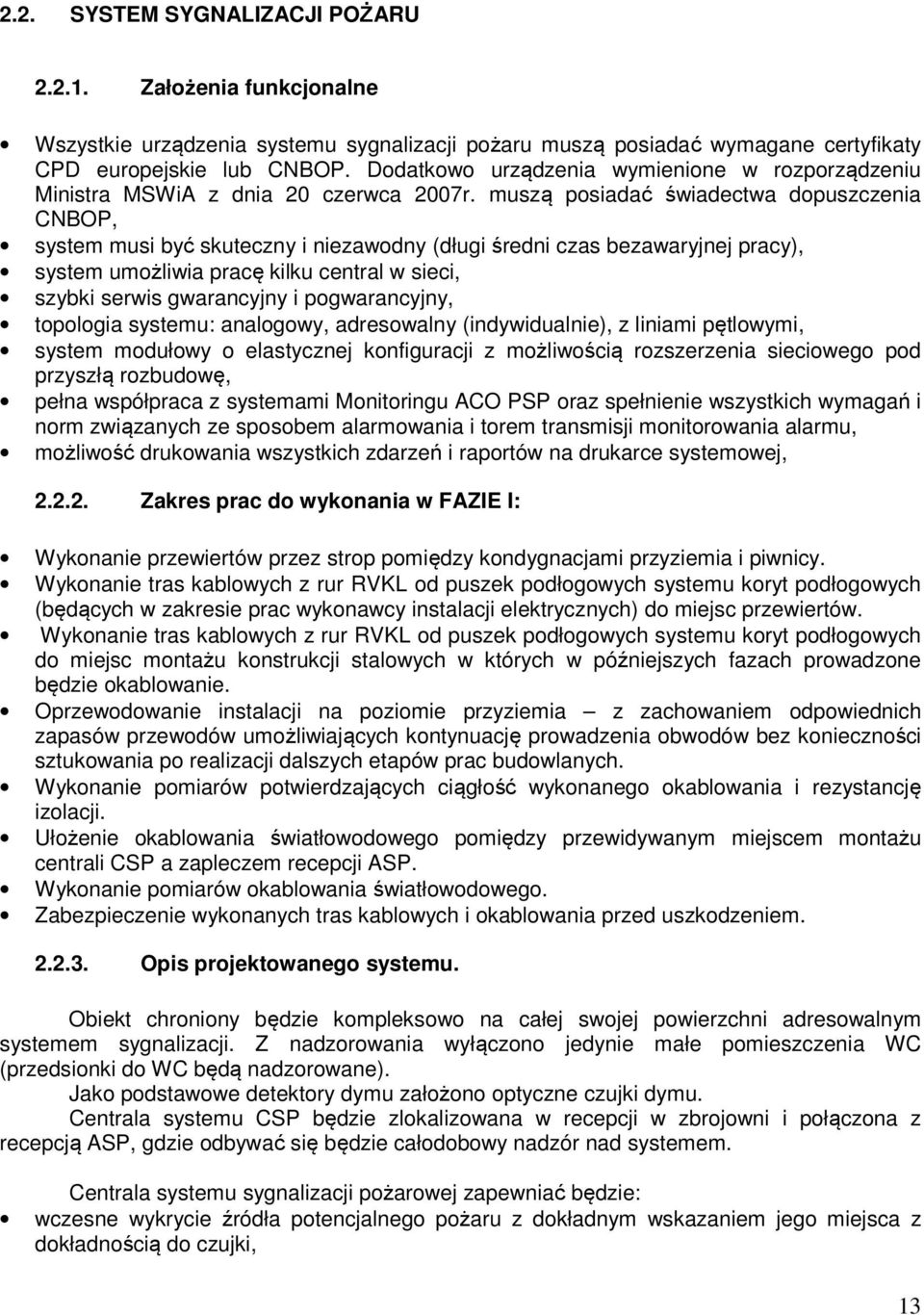

12 2.2. SYSTEM SYGNALIZACJI POŻARU Założenia funkcjonalne Wszystkie urządzenia systemu sygnalizacji pożaru muszą posiadać wymagane certyfikaty CPD europejskie lub CNBOP. Dodatkowo urządzenia wymienione w rozporządzeniu Ministra MSWiA z dnia 20 czerwca 2007r. muszą posiadać świadectwa dopuszczenia CNBOP, system musi być skuteczny i niezawodny (długi średni czas bezawaryjnej pracy), system umożliwia pracę kilku central w sieci, szybki serwis gwarancyjny i pogwarancyjny, topologia systemu: analogowy, adresowalny (indywidualnie), z liniami pętlowymi, system modułowy o elastycznej konfiguracji z możliwością rozszerzenia sieciowego pod przyszłą rozbudowę, pełna współpraca z systemami Monitoringu ACO PSP oraz spełnienie wszystkich wymagań i norm związanych ze sposobem alarmowania i torem transmisji monitorowania alarmu, możliwość drukowania wszystkich zdarzeń i raportów na drukarce systemowej, Zakres prac do wykonania w FAZIE I: Wykonanie przewiertów przez strop pomiędzy kondygnacjami przyziemia i piwnicy. Wykonanie tras kablowych z rur RVKL od puszek podłogowych systemu koryt podłogowych (będących w zakresie prac wykonawcy instalacji elektrycznych) do miejsc przewiertów. Wykonanie tras kablowych z rur RVKL od puszek podłogowych systemu koryt podłogowych do miejsc montażu konstrukcji stalowych w których w późniejszych fazach prowadzone będzie okablowanie. Oprzewodowanie instalacji na poziomie przyziemia z zachowaniem odpowiednich zapasów przewodów umożliwiających kontynuację prowadzenia obwodów bez konieczności sztukowania po realizacji dalszych etapów prac budowlanych. Wykonanie pomiarów potwierdzających ciągłość wykonanego okablowania i rezystancję izolacji. Ułożenie okablowania światłowodowego pomiędzy przewidywanym miejscem montażu centrali CSP a zapleczem recepcji ASP. Wykonanie pomiarów okablowania światłowodowego. Zabezpieczenie wykonanych tras kablowych i okablowania przed uszkodzeniem Opis projektowanego systemu. Obiekt chroniony będzie kompleksowo na całej swojej powierzchni adresowalnym systemem sygnalizacji. Z nadzorowania wyłączono jedynie małe pomieszczenia WC (przedsionki do WC będą nadzorowane). Jako podstawowe detektory dymu założono optyczne czujki dymu. Centrala systemu CSP będzie zlokalizowana w recepcji w zbrojowni i połączona z recepcją ASP, gdzie odbywać się będzie całodobowy nadzór nad systemem. Centrala systemu sygnalizacji pożarowej zapewniać będzie: wczesne wykrycie źródła potencjalnego pożaru z dokładnym wskazaniem jego miejsca z dokładnością do czujki, 13

13 dwustopniowe alarmowanie po detekcji pożaru, automatyczne powiadomienie jednostki PSP, automatyczne sterowanie urządzeniami ochrony przeciwpożarowej budynku, wizualizacja stanu pracy wszystkich elementów systemu (stacja PC), wydruk z drukarki zainstalowanej w systemie. System sygnalizacji pożaru opiera się na następujących elementach: Liniowe czujki dymu. Optyczne czujki dymu (klasa detektorów będzie nie mniejsza jak C w teście TF1) umieszczone stropie, Ręczne ostrzegacze pożarowe (ROP-y), zlokalizowane przy wszystkich wyjściach i przejściach budynku, Pętlowe moduły wejść/wyjść służące do sterowania urządzeń wykonawczych systemów innych branż, jak i również do zbierania sygnałów informacyjnych o ich stanach alarmowych, uszkodzeniach, zadziałaniu. Na etapie programowania centrali należy wykonać podział na strefy dozorowe zgodnie z następującymi wymaganiami: powierzchnia jednej strefy nie powinna przekraczać 1600 m2, max liczba czujek punktowych w strefie dozorowej 32 szt. max liczba ręcznych ostrzegaczy pożarowych w strefie dozorowej 10 szt Zasilanie podstawowe. Centrala sygnalizacji pożaru oraz pozostałe urządzenia systemu powinny być zasilane z wydzielonego, oznaczonego (np. ZASILANIE CENTRALI PPOŻ) pola rozdzielni napięcia gwarantowanego budynku. Do tego pola nie wolno przyłączać żadnych innych odbiorów energii elektrycznej Zasilanie awaryjne z baterii akumulatorów Minimalny czas pracy systemu bez zasilania podstawowego powinien wynosić 72 godziny w czasie dozorowania oraz 0,5 godziny w czasie alarmu. Pojemność akumulatorów powinna być większa lub, co najmniej równa wyliczeniom Organizacja alarmowania. Przewidywana jest typowa, dwustopniowa organizacja alarmowania. Czas reakcji obsługi i opóźnienia zaprogramowany zostanie odpowiednio: T1=30s, T2=4min. T1 - przewidywany czas reakcji osoby obsługującej system T2 - przewidywany czas sprawdzenia przyczyny alarmu Tr=T1+T2, - przewidywany czas reakcji centrali na alarm Wykrycie zjawisk pożarowych przez czujki pożarowe lub przez ręczne ostrzegacze pożarowe wywołuje: sygnalizację wewnętrznego alarmu I stopnia (zagrożenie - tak zwany alarm cichy) przeznaczony dla obsługi bez transmisji do jednostki straży pożarnej, umożliwiający 14

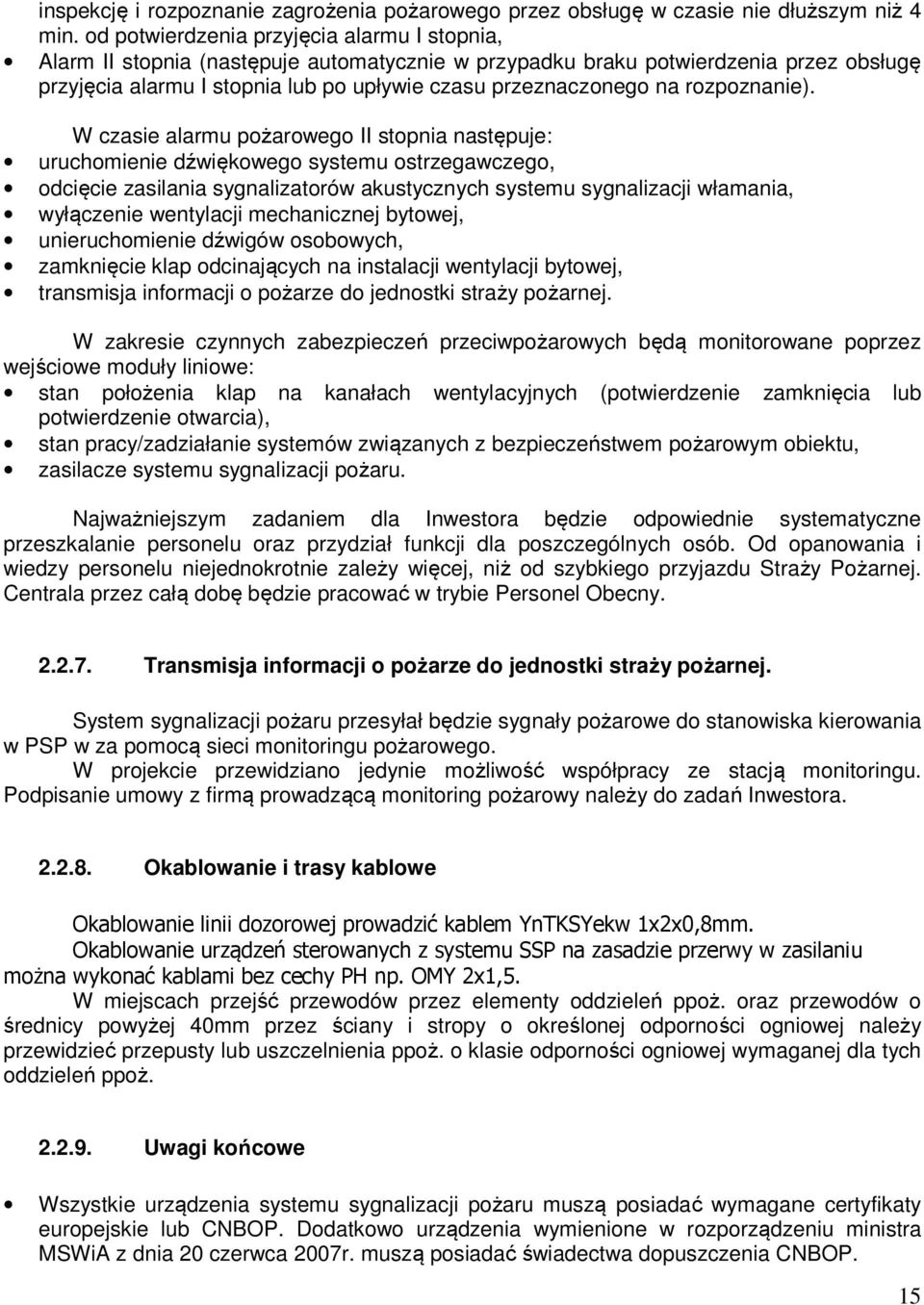

14 inspekcję i rozpoznanie zagrożenia pożarowego przez obsługę w czasie nie dłuższym niż 4 min. od potwierdzenia przyjęcia alarmu I stopnia, Alarm II stopnia (następuje automatycznie w przypadku braku potwierdzenia przez obsługę przyjęcia alarmu I stopnia lub po upływie czasu przeznaczonego na rozpoznanie). W czasie alarmu pożarowego II stopnia następuje: uruchomienie dźwiękowego systemu ostrzegawczego, odcięcie zasilania sygnalizatorów akustycznych systemu sygnalizacji włamania, wyłączenie wentylacji mechanicznej bytowej, unieruchomienie dźwigów osobowych, zamknięcie klap odcinających na instalacji wentylacji bytowej, transmisja informacji o pożarze do jednostki straży pożarnej. W zakresie czynnych zabezpieczeń przeciwpożarowych będą monitorowane poprzez wejściowe moduły liniowe: stan położenia klap na kanałach wentylacyjnych (potwierdzenie zamknięcia lub potwierdzenie otwarcia), stan pracy/zadziałanie systemów związanych z bezpieczeństwem pożarowym obiektu, zasilacze systemu sygnalizacji pożaru. Najważniejszym zadaniem dla Inwestora będzie odpowiednie systematyczne przeszkalanie personelu oraz przydział funkcji dla poszczególnych osób. Od opanowania i wiedzy personelu niejednokrotnie zależy więcej, niż od szybkiego przyjazdu Straży Pożarnej. Centrala przez całą dobę będzie pracować w trybie Personel Obecny Transmisja informacji o pożarze do jednostki straży pożarnej. System sygnalizacji pożaru przesyłał będzie sygnały pożarowe do stanowiska kierowania w PSP w za pomocą sieci monitoringu pożarowego. W projekcie przewidziano jedynie możliwość współpracy ze stacją monitoringu. Podpisanie umowy z firmą prowadzącą monitoring pożarowy należy do zadań Inwestora Okablowanie i trasy kablowe Okablowanie linii dozorowej prowadzić kablem YnTKSYekw 1x2x0,8mm. Okablowanie urządzeń sterowanych z systemu SSP na zasadzie przerwy w zasilaniu można wykonać kablami bez cechy PH np. OMY 2x1,5. W miejscach przejść przewodów przez elementy oddzieleń ppoż. oraz przewodów o średnicy powyżej 40mm przez ściany i stropy o określonej odporności ogniowej należy przewidzieć przepusty lub uszczelnienia ppoż. o klasie odporności ogniowej wymaganej dla tych oddzieleń ppoż Uwagi końcowe Wszystkie urządzenia systemu sygnalizacji pożaru muszą posiadać wymagane certyfikaty europejskie lub CNBOP. Dodatkowo urządzenia wymienione w rozporządzeniu ministra MSWiA z dnia 20 czerwca 2007r. muszą posiadać świadectwa dopuszczenia CNBOP. 15

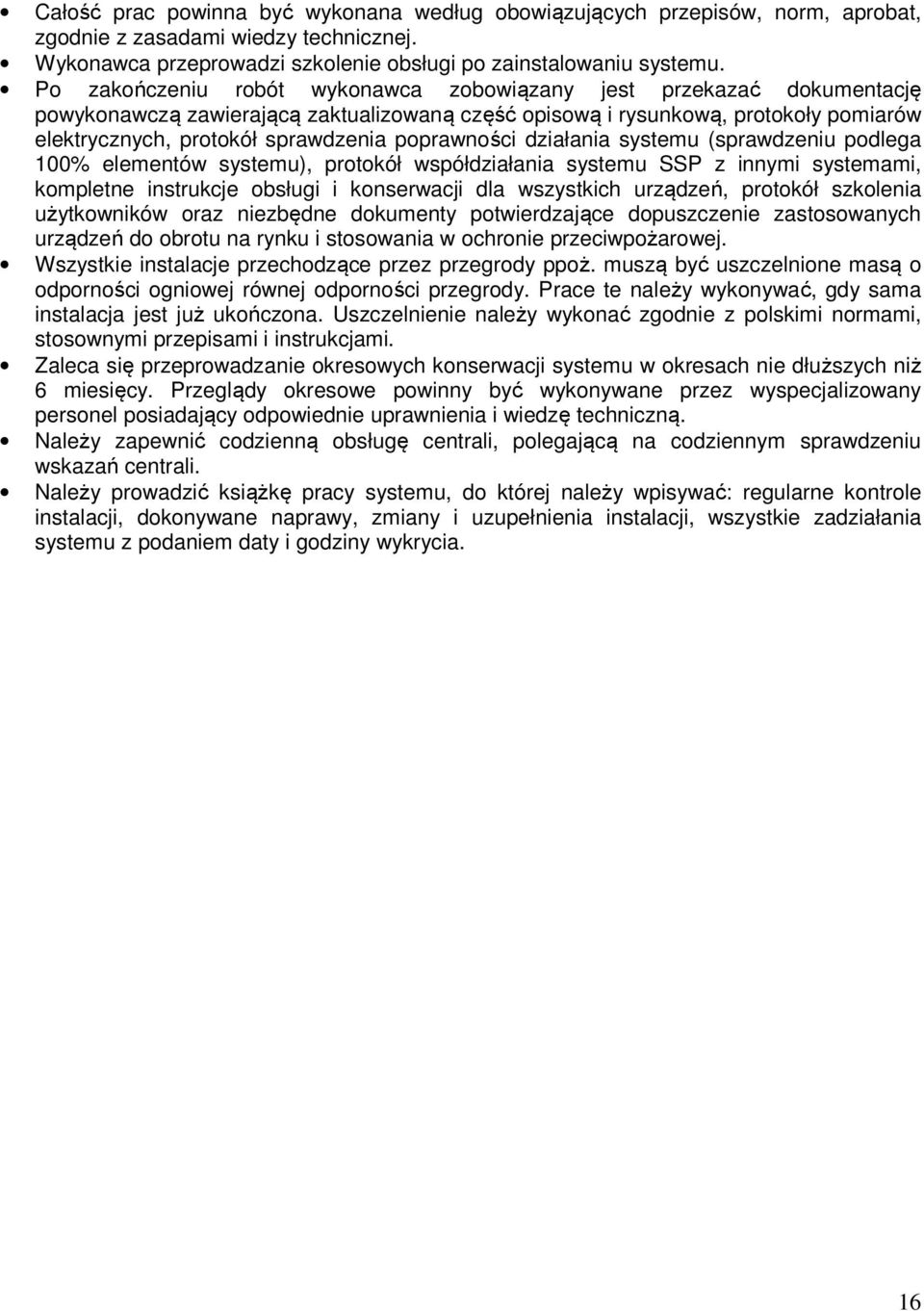

15 Całość prac powinna być wykonana według obowiązujących przepisów, norm, aprobat, zgodnie z zasadami wiedzy technicznej. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemu. Po zakończeniu robót wykonawca zobowiązany jest przekazać dokumentację powykonawczą zawierającą zaktualizowaną część opisową i rysunkową, protokoły pomiarów elektrycznych, protokół sprawdzenia poprawności działania systemu (sprawdzeniu podlega 100% elementów systemu), protokół współdziałania systemu SSP z innymi systemami, kompletne instrukcje obsługi i konserwacji dla wszystkich urządzeń, protokół szkolenia użytkowników oraz niezbędne dokumenty potwierdzające dopuszczenie zastosowanych urządzeń do obrotu na rynku i stosowania w ochronie przeciwpożarowej. Wszystkie instalacje przechodzące przez przegrody ppoż. muszą być uszczelnione masą o odporności ogniowej równej odporności przegrody. Prace te należy wykonywać, gdy sama instalacja jest już ukończona. Uszczelnienie należy wykonać zgodnie z polskimi normami, stosownymi przepisami i instrukcjami. Zaleca się przeprowadzanie okresowych konserwacji systemu w okresach nie dłuższych niż 6 miesięcy. Przeglądy okresowe powinny być wykonywane przez wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę techniczną. Należy zapewnić codzienną obsługę centrali, polegającą na codziennym sprawdzeniu wskazań centrali. Należy prowadzić książkę pracy systemu, do której należy wpisywać: regularne kontrole instalacji, dokonywane naprawy, zmiany i uzupełnienia instalacji, wszystkie zadziałania systemu z podaniem daty i godziny wykrycia. 16

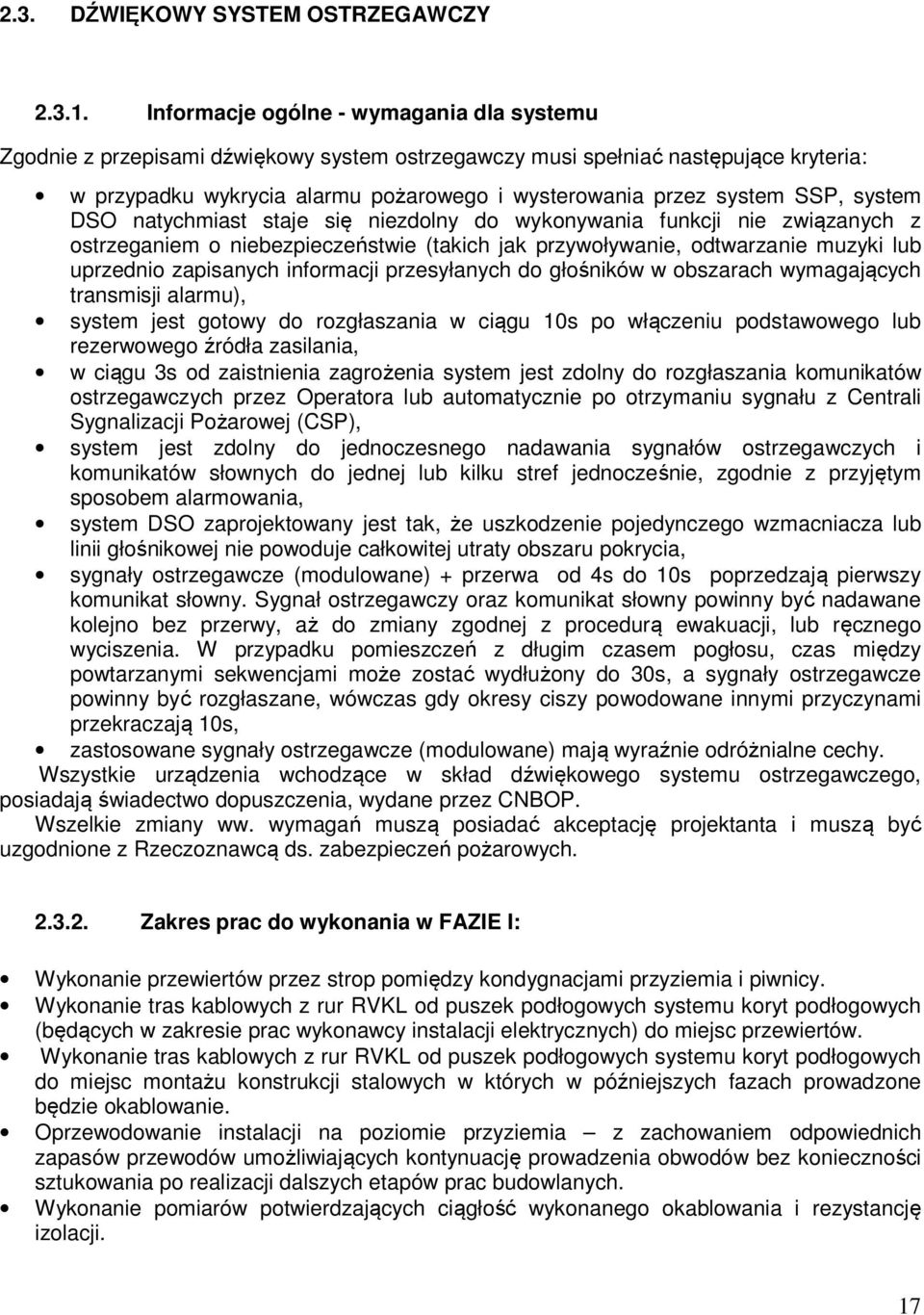

16 2.3. DŹWIĘKOWY SYSTEM OSTRZEGAWCZY Informacje ogólne - wymagania dla systemu Zgodnie z przepisami dźwiękowy system ostrzegawczy musi spełniać następujące kryteria: w przypadku wykrycia alarmu pożarowego i wysterowania przez system SSP, system DSO natychmiast staje się niezdolny do wykonywania funkcji nie związanych z ostrzeganiem o niebezpieczeństwie (takich jak przywoływanie, odtwarzanie muzyki lub uprzednio zapisanych informacji przesyłanych do głośników w obszarach wymagających transmisji alarmu), system jest gotowy do rozgłaszania w ciągu 10s po włączeniu podstawowego lub rezerwowego źródła zasilania, w ciągu 3s od zaistnienia zagrożenia system jest zdolny do rozgłaszania komunikatów ostrzegawczych przez Operatora lub automatycznie po otrzymaniu sygnału z Centrali Sygnalizacji Pożarowej (CSP), system jest zdolny do jednoczesnego nadawania sygnałów ostrzegawczych i komunikatów słownych do jednej lub kilku stref jednocześnie, zgodnie z przyjętym sposobem alarmowania, system DSO zaprojektowany jest tak, że uszkodzenie pojedynczego wzmacniacza lub linii głośnikowej nie powoduje całkowitej utraty obszaru pokrycia, sygnały ostrzegawcze (modulowane) + przerwa od 4s do 10s poprzedzają pierwszy komunikat słowny. Sygnał ostrzegawczy oraz komunikat słowny powinny być nadawane kolejno bez przerwy, aż do zmiany zgodnej z procedurą ewakuacji, lub ręcznego wyciszenia. W przypadku pomieszczeń z długim czasem pogłosu, czas między powtarzanymi sekwencjami może zostać wydłużony do 30s, a sygnały ostrzegawcze powinny być rozgłaszane, wówczas gdy okresy ciszy powodowane innymi przyczynami przekraczają 10s, zastosowane sygnały ostrzegawcze (modulowane) mają wyraźnie odróżnialne cechy. Wszystkie urządzenia wchodzące w skład dźwiękowego systemu ostrzegawczego, posiadają świadectwo dopuszczenia, wydane przez CNBOP. Wszelkie zmiany ww. wymagań muszą posiadać akceptację projektanta i muszą być uzgodnione z Rzeczoznawcą ds. zabezpieczeń pożarowych Zakres prac do wykonania w FAZIE I: Wykonanie przewiertów przez strop pomiędzy kondygnacjami przyziemia i piwnicy. Wykonanie tras kablowych z rur RVKL od puszek podłogowych systemu koryt podłogowych (będących w zakresie prac wykonawcy instalacji elektrycznych) do miejsc przewiertów. Wykonanie tras kablowych z rur RVKL od puszek podłogowych systemu koryt podłogowych do miejsc montażu konstrukcji stalowych w których w późniejszych fazach prowadzone będzie okablowanie. Oprzewodowanie instalacji na poziomie przyziemia z zachowaniem odpowiednich zapasów przewodów umożliwiających kontynuację prowadzenia obwodów bez konieczności sztukowania po realizacji dalszych etapów prac budowlanych. Wykonanie pomiarów potwierdzających ciągłość wykonanego okablowania i rezystancję izolacji. 17

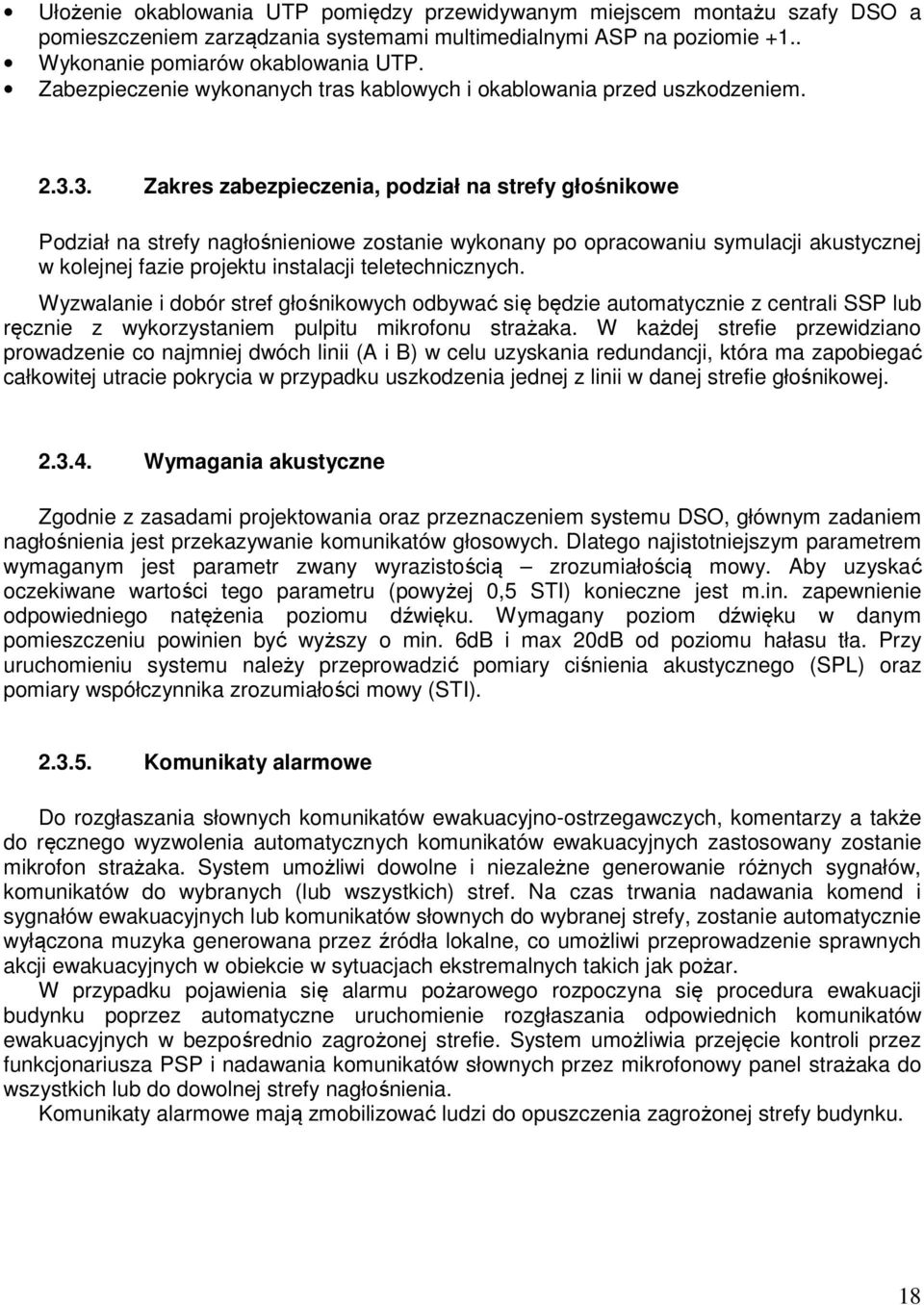

17 Ułożenie okablowania UTP pomiędzy przewidywanym miejscem montażu szafy DSO a pomieszczeniem zarządzania systemami multimedialnymi ASP na poziomie +1.. Wykonanie pomiarów okablowania UTP. Zabezpieczenie wykonanych tras kablowych i okablowania przed uszkodzeniem Zakres zabezpieczenia, podział na strefy głośnikowe Podział na strefy nagłośnieniowe zostanie wykonany po opracowaniu symulacji akustycznej w kolejnej fazie projektu instalacji teletechnicznych. Wyzwalanie i dobór stref głośnikowych odbywać się będzie automatycznie z centrali SSP lub ręcznie z wykorzystaniem pulpitu mikrofonu strażaka. W każdej strefie przewidziano prowadzenie co najmniej dwóch linii (A i B) w celu uzyskania redundancji, która ma zapobiegać całkowitej utracie pokrycia w przypadku uszkodzenia jednej z linii w danej strefie głośnikowej Wymagania akustyczne Zgodnie z zasadami projektowania oraz przeznaczeniem systemu DSO, głównym zadaniem nagłośnienia jest przekazywanie komunikatów głosowych. Dlatego najistotniejszym parametrem wymaganym jest parametr zwany wyrazistością zrozumiałością mowy. Aby uzyskać oczekiwane wartości tego parametru (powyżej 0,5 STI) konieczne jest m.in. zapewnienie odpowiedniego natężenia poziomu dźwięku. Wymagany poziom dźwięku w danym pomieszczeniu powinien być wyższy o min. 6dB i max 20dB od poziomu hałasu tła. Przy uruchomieniu systemu należy przeprowadzić pomiary ciśnienia akustycznego (SPL) oraz pomiary współczynnika zrozumiałości mowy (STI) Komunikaty alarmowe Do rozgłaszania słownych komunikatów ewakuacyjno-ostrzegawczych, komentarzy a także do ręcznego wyzwolenia automatycznych komunikatów ewakuacyjnych zastosowany zostanie mikrofon strażaka. System umożliwi dowolne i niezależne generowanie różnych sygnałów, komunikatów do wybranych (lub wszystkich) stref. Na czas trwania nadawania komend i sygnałów ewakuacyjnych lub komunikatów słownych do wybranej strefy, zostanie automatycznie wyłączona muzyka generowana przez źródła lokalne, co umożliwi przeprowadzenie sprawnych akcji ewakuacyjnych w obiekcie w sytuacjach ekstremalnych takich jak pożar. W przypadku pojawienia się alarmu pożarowego rozpoczyna się procedura ewakuacji budynku poprzez automatyczne uruchomienie rozgłaszania odpowiednich komunikatów ewakuacyjnych w bezpośrednio zagrożonej strefie. System umożliwia przejęcie kontroli przez funkcjonariusza PSP i nadawania komunikatów słownych przez mikrofonowy panel strażaka do wszystkich lub do dowolnej strefy nagłośnienia. Komunikaty alarmowe mają zmobilizować ludzi do opuszczenia zagrożonej strefy budynku. 18

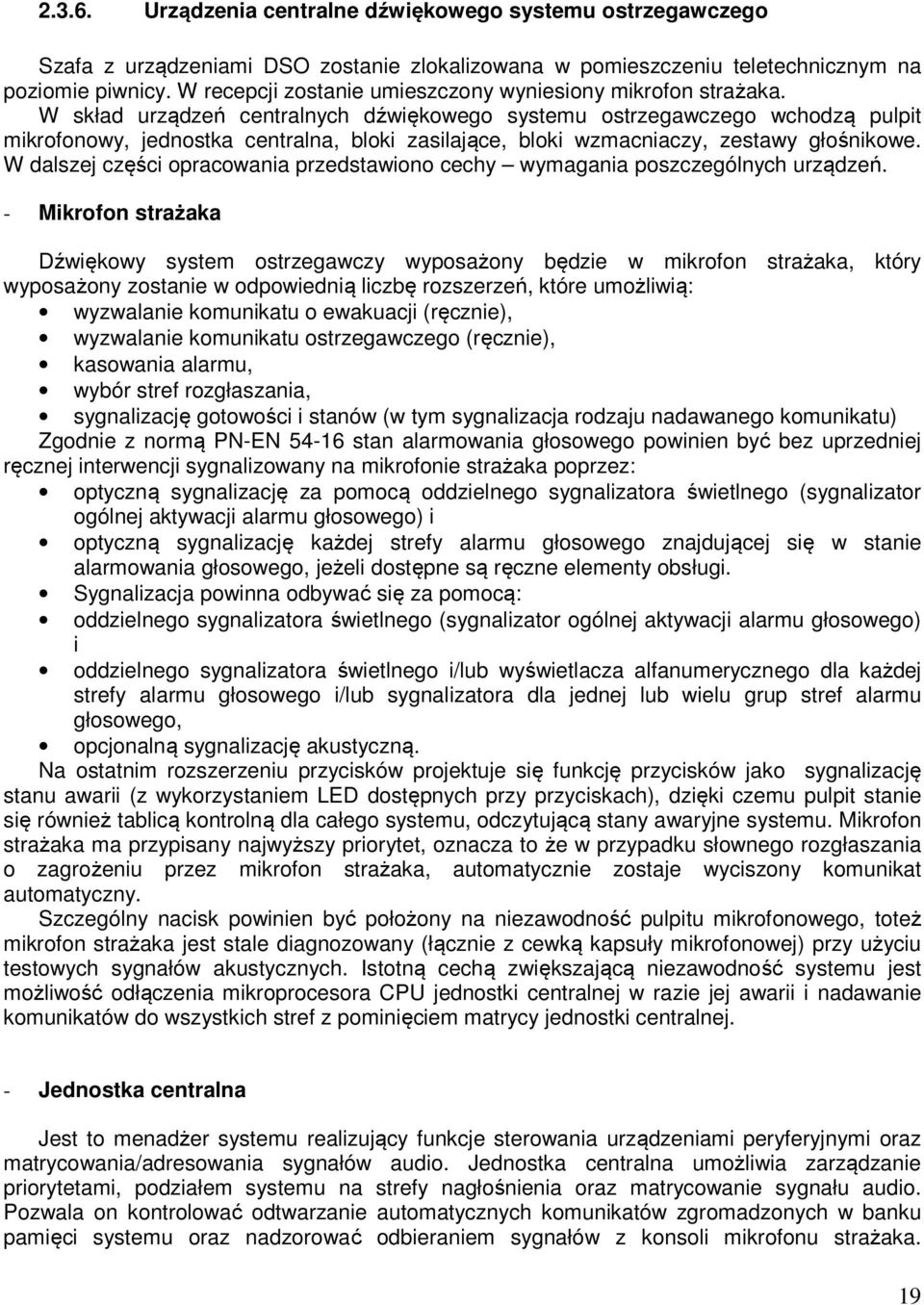

18 Urządzenia centralne dźwiękowego systemu ostrzegawczego Szafa z urządzeniami DSO zostanie zlokalizowana w pomieszczeniu teletechnicznym na poziomie piwnicy. W recepcji zostanie umieszczony wyniesiony mikrofon strażaka. W skład urządzeń centralnych dźwiękowego systemu ostrzegawczego wchodzą pulpit mikrofonowy, jednostka centralna, bloki zasilające, bloki wzmacniaczy, zestawy głośnikowe. W dalszej części opracowania przedstawiono cechy wymagania poszczególnych urządzeń. - Mikrofon strażaka Dźwiękowy system ostrzegawczy wyposażony będzie w mikrofon strażaka, który wyposażony zostanie w odpowiednią liczbę rozszerzeń, które umożliwią: wyzwalanie komunikatu o ewakuacji (ręcznie), wyzwalanie komunikatu ostrzegawczego (ręcznie), kasowania alarmu, wybór stref rozgłaszania, sygnalizację gotowości i stanów (w tym sygnalizacja rodzaju nadawanego komunikatu) Zgodnie z normą PN-EN stan alarmowania głosowego powinien być bez uprzedniej ręcznej interwencji sygnalizowany na mikrofonie strażaka poprzez: optyczną sygnalizację za pomocą oddzielnego sygnalizatora świetlnego (sygnalizator ogólnej aktywacji alarmu głosowego) i optyczną sygnalizację każdej strefy alarmu głosowego znajdującej się w stanie alarmowania głosowego, jeżeli dostępne są ręczne elementy obsługi. Sygnalizacja powinna odbywać się za pomocą: oddzielnego sygnalizatora świetlnego (sygnalizator ogólnej aktywacji alarmu głosowego) i oddzielnego sygnalizatora świetlnego i/lub wyświetlacza alfanumerycznego dla każdej strefy alarmu głosowego i/lub sygnalizatora dla jednej lub wielu grup stref alarmu głosowego, opcjonalną sygnalizację akustyczną. Na ostatnim rozszerzeniu przycisków projektuje się funkcję przycisków jako sygnalizację stanu awarii (z wykorzystaniem LED dostępnych przy przyciskach), dzięki czemu pulpit stanie się również tablicą kontrolną dla całego systemu, odczytującą stany awaryjne systemu. Mikrofon strażaka ma przypisany najwyższy priorytet, oznacza to że w przypadku słownego rozgłaszania o zagrożeniu przez mikrofon strażaka, automatycznie zostaje wyciszony komunikat automatyczny. Szczególny nacisk powinien być położony na niezawodność pulpitu mikrofonowego, toteż mikrofon strażaka jest stale diagnozowany (łącznie z cewką kapsuły mikrofonowej) przy użyciu testowych sygnałów akustycznych. Istotną cechą zwiększającą niezawodność systemu jest możliwość odłączenia mikroprocesora CPU jednostki centralnej w razie jej awarii i nadawanie komunikatów do wszystkich stref z pominięciem matrycy jednostki centralnej. - Jednostka centralna Jest to menadżer systemu realizujący funkcje sterowania urządzeniami peryferyjnymi oraz matrycowania/adresowania sygnałów audio. Jednostka centralna umożliwia zarządzanie priorytetami, podziałem systemu na strefy nagłośnienia oraz matrycowanie sygnału audio. Pozwala on kontrolować odtwarzanie automatycznych komunikatów zgromadzonych w banku pamięci systemu oraz nadzorować odbieraniem sygnałów z konsoli mikrofonu strażaka. 19

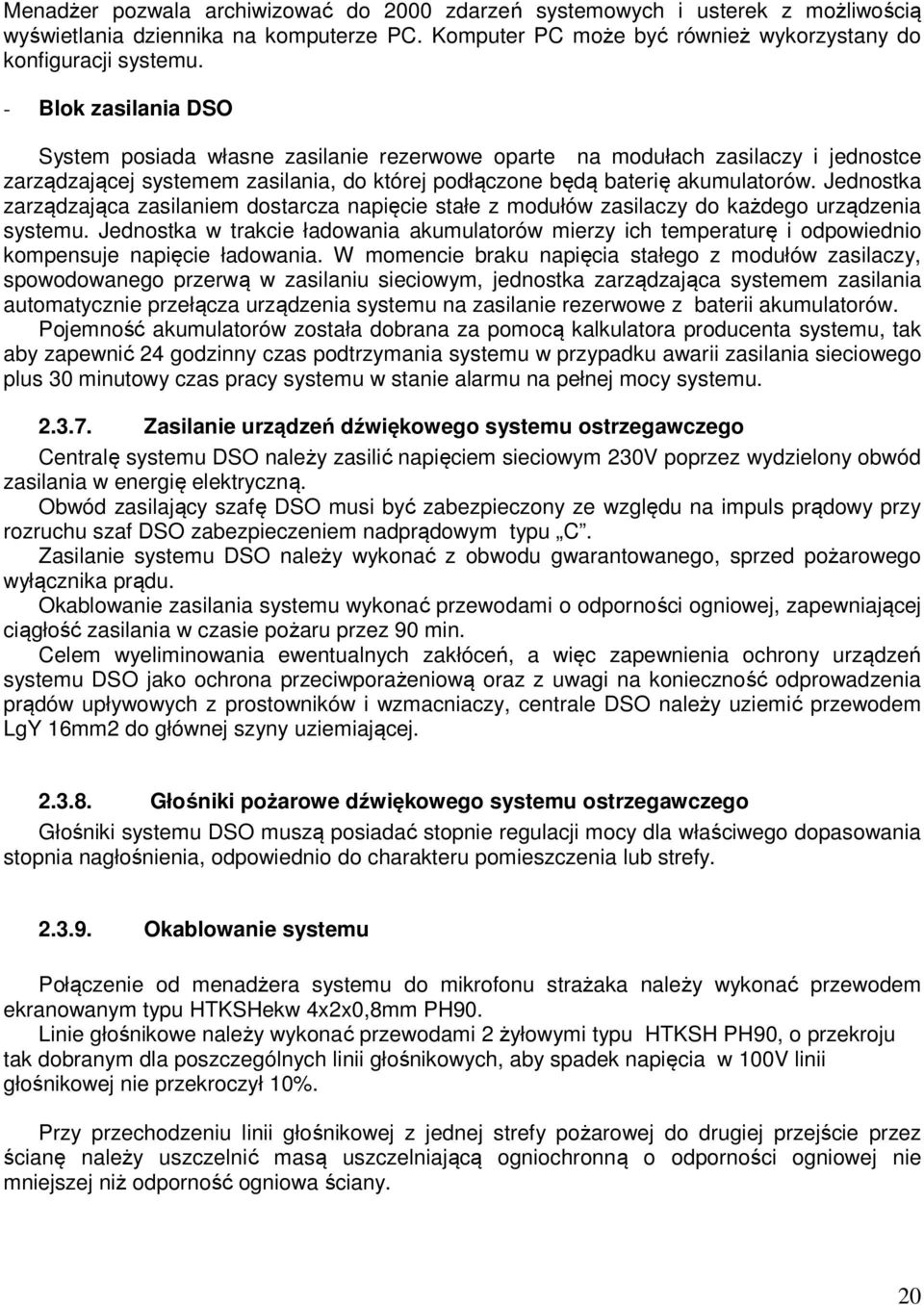

19 Menadżer pozwala archiwizować do 2000 zdarzeń systemowych i usterek z możliwością wyświetlania dziennika na komputerze PC. Komputer PC może być również wykorzystany do konfiguracji systemu. - Blok zasilania DSO System posiada własne zasilanie rezerwowe oparte na modułach zasilaczy i jednostce zarządzającej systemem zasilania, do której podłączone będą baterię akumulatorów. Jednostka zarządzająca zasilaniem dostarcza napięcie stałe z modułów zasilaczy do każdego urządzenia systemu. Jednostka w trakcie ładowania akumulatorów mierzy ich temperaturę i odpowiednio kompensuje napięcie ładowania. W momencie braku napięcia stałego z modułów zasilaczy, spowodowanego przerwą w zasilaniu sieciowym, jednostka zarządzająca systemem zasilania automatycznie przełącza urządzenia systemu na zasilanie rezerwowe z baterii akumulatorów. Pojemność akumulatorów została dobrana za pomocą kalkulatora producenta systemu, tak aby zapewnić 24 godzinny czas podtrzymania systemu w przypadku awarii zasilania sieciowego plus 30 minutowy czas pracy systemu w stanie alarmu na pełnej mocy systemu Zasilanie urządzeń dźwiękowego systemu ostrzegawczego Centralę systemu DSO należy zasilić napięciem sieciowym 230V poprzez wydzielony obwód zasilania w energię elektryczną. Obwód zasilający szafę DSO musi być zabezpieczony ze względu na impuls prądowy przy rozruchu szaf DSO zabezpieczeniem nadprądowym typu C. Zasilanie systemu DSO należy wykonać z obwodu gwarantowanego, sprzed pożarowego wyłącznika prądu. Okablowanie zasilania systemu wykonać przewodami o odporności ogniowej, zapewniającej ciągłość zasilania w czasie pożaru przez 90 min. Celem wyeliminowania ewentualnych zakłóceń, a więc zapewnienia ochrony urządzeń systemu DSO jako ochrona przeciwporażeniową oraz z uwagi na konieczność odprowadzenia prądów upływowych z prostowników i wzmacniaczy, centrale DSO należy uziemić przewodem LgY 16mm2 do głównej szyny uziemiającej Głośniki pożarowe dźwiękowego systemu ostrzegawczego Głośniki systemu DSO muszą posiadać stopnie regulacji mocy dla właściwego dopasowania stopnia nagłośnienia, odpowiednio do charakteru pomieszczenia lub strefy Okablowanie systemu Połączenie od menadżera systemu do mikrofonu strażaka należy wykonać przewodem ekranowanym typu HTKSHekw 4x2x0,8mm PH90. Linie głośnikowe należy wykonać przewodami 2 żyłowymi typu HTKSH PH90, o przekroju tak dobranym dla poszczególnych linii głośnikowych, aby spadek napięcia w 100V linii głośnikowej nie przekroczył 10%. Przy przechodzeniu linii głośnikowej z jednej strefy pożarowej do drugiej przejście przez ścianę należy uszczelnić masą uszczelniającą ogniochronną o odporności ogniowej nie mniejszej niż odporność ogniowa ściany. 20

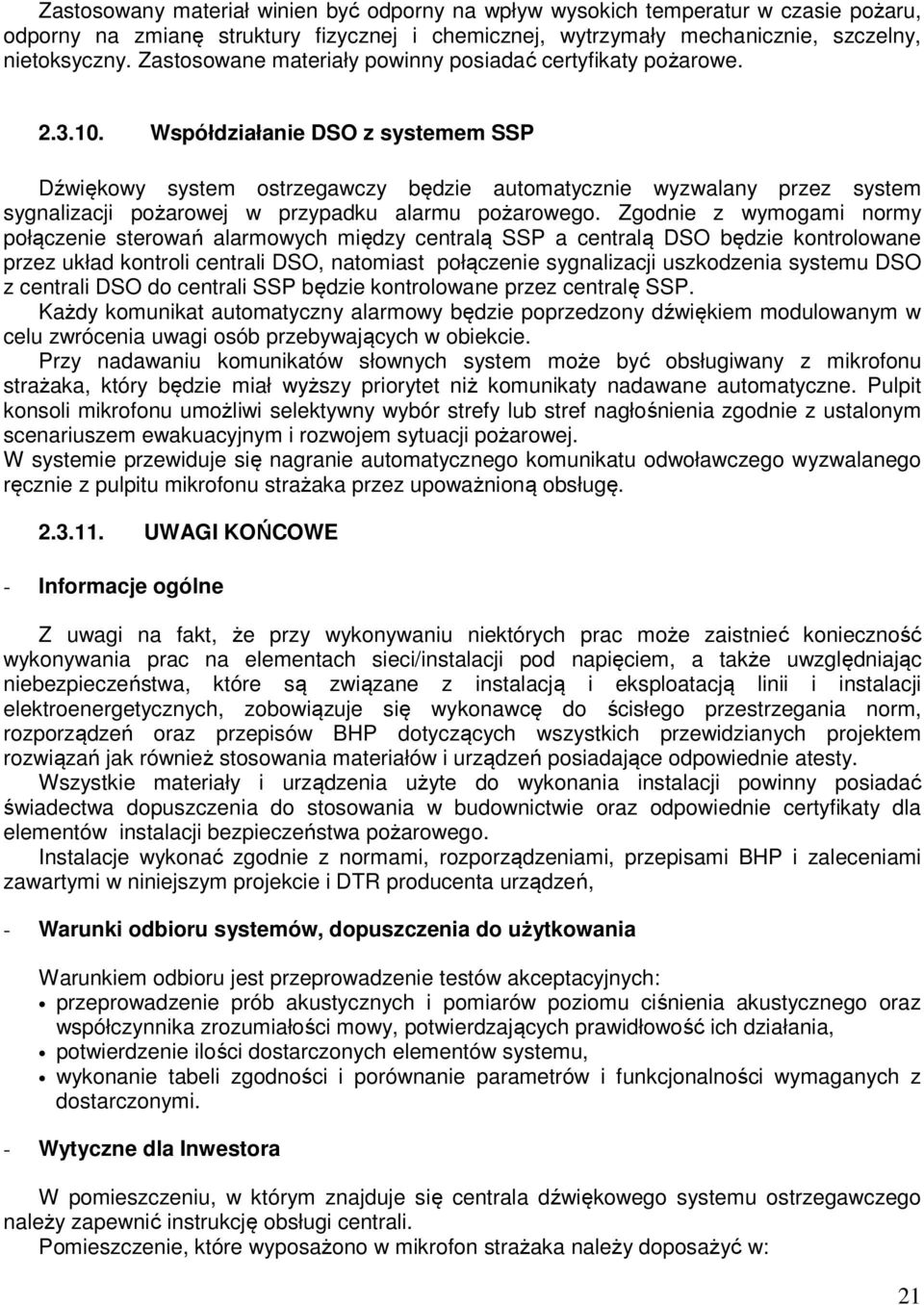

20 Zastosowany materiał winien być odporny na wpływ wysokich temperatur w czasie pożaru, odporny na zmianę struktury fizycznej i chemicznej, wytrzymały mechanicznie, szczelny, nietoksyczny. Zastosowane materiały powinny posiadać certyfikaty pożarowe Współdziałanie DSO z systemem SSP Dźwiękowy system ostrzegawczy będzie automatycznie wyzwalany przez system sygnalizacji pożarowej w przypadku alarmu pożarowego. Zgodnie z wymogami normy połączenie sterowań alarmowych między centralą SSP a centralą DSO będzie kontrolowane przez układ kontroli centrali DSO, natomiast połączenie sygnalizacji uszkodzenia systemu DSO z centrali DSO do centrali SSP będzie kontrolowane przez centralę SSP. Każdy komunikat automatyczny alarmowy będzie poprzedzony dźwiękiem modulowanym w celu zwrócenia uwagi osób przebywających w obiekcie. Przy nadawaniu komunikatów słownych system może być obsługiwany z mikrofonu strażaka, który będzie miał wyższy priorytet niż komunikaty nadawane automatyczne. Pulpit konsoli mikrofonu umożliwi selektywny wybór strefy lub stref nagłośnienia zgodnie z ustalonym scenariuszem ewakuacyjnym i rozwojem sytuacji pożarowej. W systemie przewiduje się nagranie automatycznego komunikatu odwoławczego wyzwalanego ręcznie z pulpitu mikrofonu strażaka przez upoważnioną obsługę UWAGI KOŃCOWE - Informacje ogólne Z uwagi na fakt, że przy wykonywaniu niektórych prac może zaistnieć konieczność wykonywania prac na elementach sieci/instalacji pod napięciem, a także uwzględniając niebezpieczeństwa, które są związane z instalacją i eksploatacją linii i instalacji elektroenergetycznych, zobowiązuje się wykonawcę do ścisłego przestrzegania norm, rozporządzeń oraz przepisów BHP dotyczących wszystkich przewidzianych projektem rozwiązań jak również stosowania materiałów i urządzeń posiadające odpowiednie atesty. Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny posiadać świadectwa dopuszczenia do stosowania w budownictwie oraz odpowiednie certyfikaty dla elementów instalacji bezpieczeństwa pożarowego. Instalacje wykonać zgodnie z normami, rozporządzeniami, przepisami BHP i zaleceniami zawartymi w niniejszym projekcie i DTR producenta urządzeń, - Warunki odbioru systemów, dopuszczenia do użytkowania Warunkiem odbioru jest przeprowadzenie testów akceptacyjnych: przeprowadzenie prób akustycznych i pomiarów poziomu ciśnienia akustycznego oraz współczynnika zrozumiałości mowy, potwierdzających prawidłowość ich działania, potwierdzenie ilości dostarczonych elementów systemu, wykonanie tabeli zgodności i porównanie parametrów i funkcjonalności wymaganych z dostarczonymi. - Wytyczne dla Inwestora W pomieszczeniu, w którym znajduje się centrala dźwiękowego systemu ostrzegawczego należy zapewnić instrukcję obsługi centrali. Pomieszczenie, które wyposażono w mikrofon strażaka należy doposażyć w: 21

21 książkę eksploatacji systemu, do której należy wpisywać: okresowe kontrole instalacji i urządzeń, dokonane naprawy, zmiany i uzupełnienia instalacji, wszystkie alarmy z podaniem daty i godziny ich wystąpienia, wyłączenia czujek, stref, linii, dokumentację techniczną (powykonawczą) systemu zawierającą opis jego działania, sposób zasilania, umożliwiającą łatwą identyfikację linii głośnikowych, stref, nadzorowanych pomieszczeń, rodzajów głośników i odczepów w zainstalowanych głośnikach. W czasie odbioru Wykonawca systemu DSO powinien przekazać Inwestorowi: dokumentację powykonawczą, w której naniesiono wszelkie zmiany w stosunku do projektu wykonawczego (wszelkie zmiany powinny być uzgodnione z projektantem) protokoły pomiarów ciągłości instalacji, stanów izolacji oraz impedancji linii oraz protokoły z pomiarów współczynnika zrozumiałości mowy STI, świadectwa dopuszczenia na elementy systemu. Dźwiękowy System Ostrzegawczy połączony jest w sposób trwały z centralą systemu sygnalizacji pożarowej i podlega obowiązkowi wykonywania czynności związanych z przeglądami i konserwacją. W celu zapewnienia prawidłowej pracy dźwiękowego systemu ostrzegania winien mieć zapewnianą fachowa obsługę. Obsługa winna być wykonywana w następujących czasookresach: Obsługa codzienna: sprawdzanie prawidłowości wskazań centrali, Obsługa półroczna: sprawdzenie systemu przez autoryzowany serwis. Przeglądy okresowe powinny być wykonywane przez wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę techniczną. Niedopuszczalne jest wykonywanie przez użytkownika (bez zgody producenta) jakichkolwiek modyfikacji w poszczególnych urządzeniach i okablowaniu systemu. - Szkolenie obsługi Osoby, które przewidziane są do obsługi, kontroli lub nadzoru urządzeń dźwiękowego systemu ostrzegania, należy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia należy potwierdzić własnoręcznym podpisem przez osoby przeszkolone. 22

22 2.4. OKABLOWANIE STRUKTURALNE Opis architektury sieci. Projektowana topologia okablowania strukturalnego obsługiwać będzie: Urządzenia komputerowe Urządzenia sieci bezprzewodowej Urządzenia telefonicznie Kamery IP Urządzenia audio-video System okablowania strukturalnego zostanie wykonany w oparciu o technologię okablowania miedzianego ekranowanego kat. 6A Zakres prac do wykonania w FAZIE I: Wykonanie tras kablowych z rur RVKL od puszek podłogowych systemu koryt podłogowych do miejsc montażu konstrukcji stalowych w których w późniejszych fazach prowadzone będzie okablowanie. Oprzewodowanie instalacji na poziomie przyziemia z zachowaniem odpowiednich zapasów przewodów umożliwiających kontynuację prowadzenia obwodów bez konieczności sztukowania po realizacji dalszych etapów prac budowlanych. Wykonanie pomiarów okablowania strukturalnego, Ułożenie okablowania szkieletowego pomiędzy lokalnymi punktami dystrybucyjnymi PD1 i PD2 a GPD na poziomie +1.. Wykonanie pomiarów okablowania szkieletowego. Zabezpieczenie wykonanych tras kablowych i okablowania przed uszkodzeniem Gniazda przyłączeniowe Dla potrzeb poszczególnych odbiorów zdefiniowane są punkty dostępowe składające się z gniazd 2xRJ45 lub wtyków 1xRJ45 dla kamer CCTV IP. Gniazda montowane będą w puszkach podłogowych razem z gniazdami elektrycznymi. Sposób numeracji przykładowego gniazda logicznego: PD1-01/21, gdzie: PD1 - numer punktu dystrybucyjnego; 01 - numer kolejny panela w szafie dystrybucyjnej; 21 - numer kolejny portu w panelu. Kable należy prowadzić w dedykowanych do tego celu trasach kablowych: Korytach kablowych, Podpodłogowych kanałach kablowych, Rurach ochronnych w posadzce, Rurach ochronnych w profilach stolarki drzwiowej, 23
