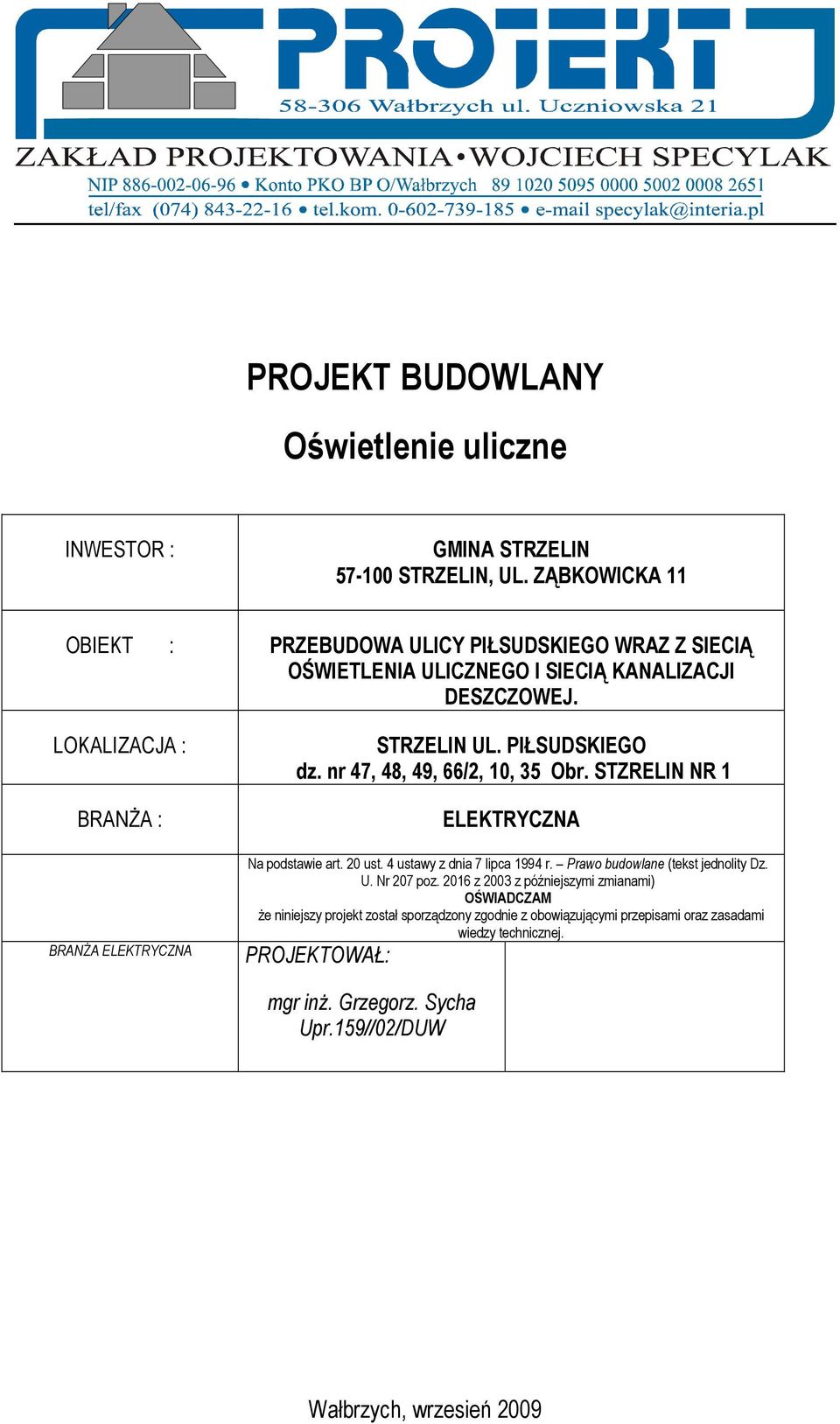

1 PROJEKT BUDOWLANY Oświetlenie uliczne INWESTOR : GMINA STRZELIN STRZELIN, UL. ZĄBKOWICKA 11 OBIEKT : PRZEBUDOWA ULICY PIŁSUDSKIEGO WRAZ Z SIECIĄ OŚWIETLENIA ULICZNEGO I SIECIĄ KANALIZACJI DESZCZOWEJ. LOKALIZACJA : BRANśA : BRANśA ELEKTRYCZNA STRZELIN UL. PIŁSUDSKIEGO dz. nr 47, 48, 49, 66/2, 10, 35 Obr. STZRELIN NR 1 ELEKTRYCZNA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. Nr 207 poz z 2003 z późniejszymi zmianami) OŚWIADCZAM Ŝe niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTOWAŁ: mgr inŝ. Grzegorz. Sycha Upr.159//02/DUW

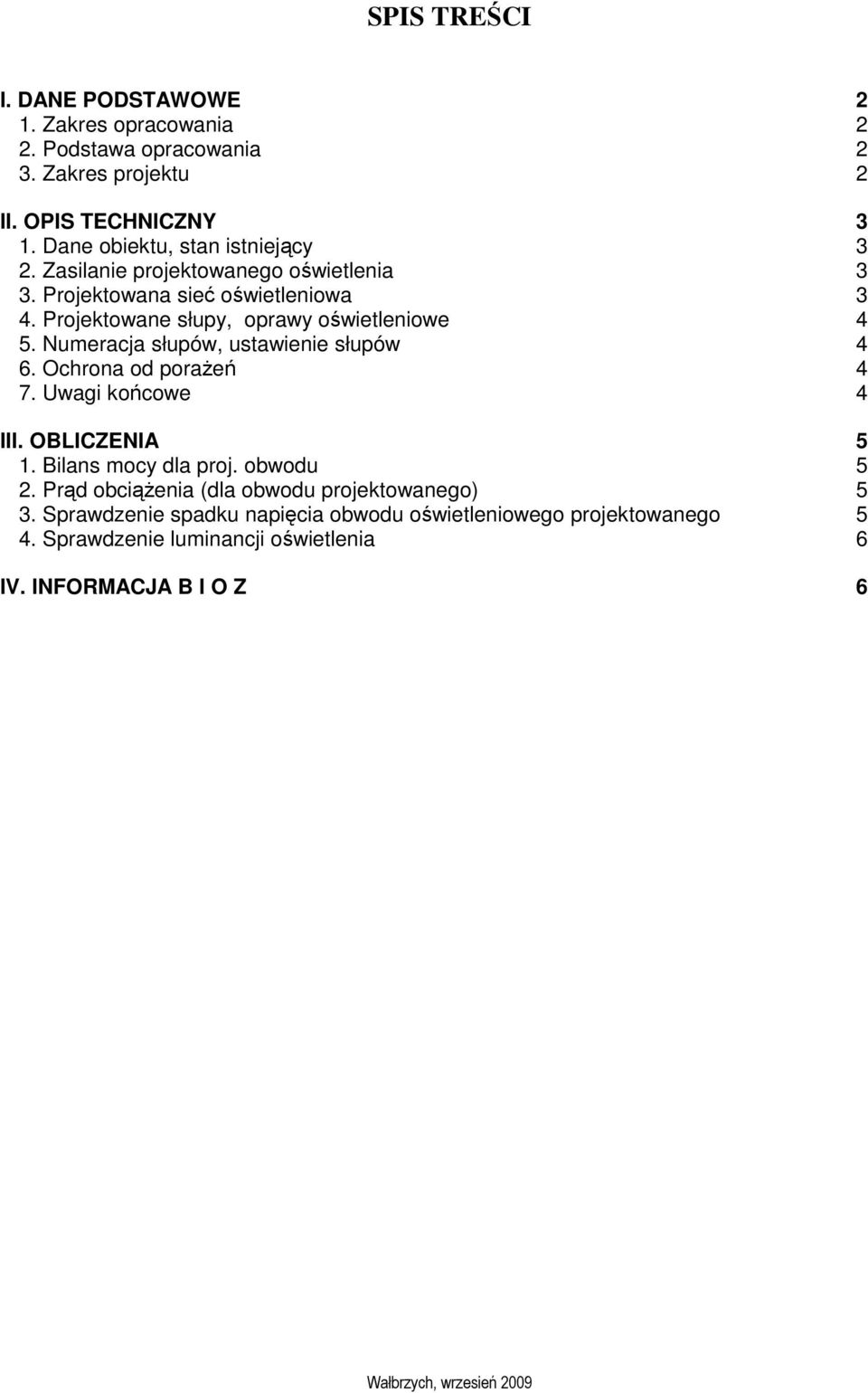

2 SPIS TREŚCI I. DANE PODSTAWOWE 2 1. Zakres opracowania 2 2. Podstawa opracowania 2 3. Zakres projektu 2 II. OPIS TECHNICZNY 3 1. Dane obiektu, stan istniejący 3 2. Zasilanie projektowanego oświetlenia 3 3. Projektowana sieć oświetleniowa 3 4. Projektowane słupy, oprawy oświetleniowe 4 5. Numeracja słupów, ustawienie słupów 4 6. Ochrona od poraŝeń 4 7. Uwagi końcowe 4 III. OBLICZENIA 5 1. Bilans mocy dla proj. obwodu 5 2. Prąd obciąŝenia (dla obwodu projektowanego) 5 3. Sprawdzenie spadku napięcia obwodu oświetleniowego projektowanego 5 4. Sprawdzenie luminancji oświetlenia 6 IV. INFORMACJA B I O Z 6

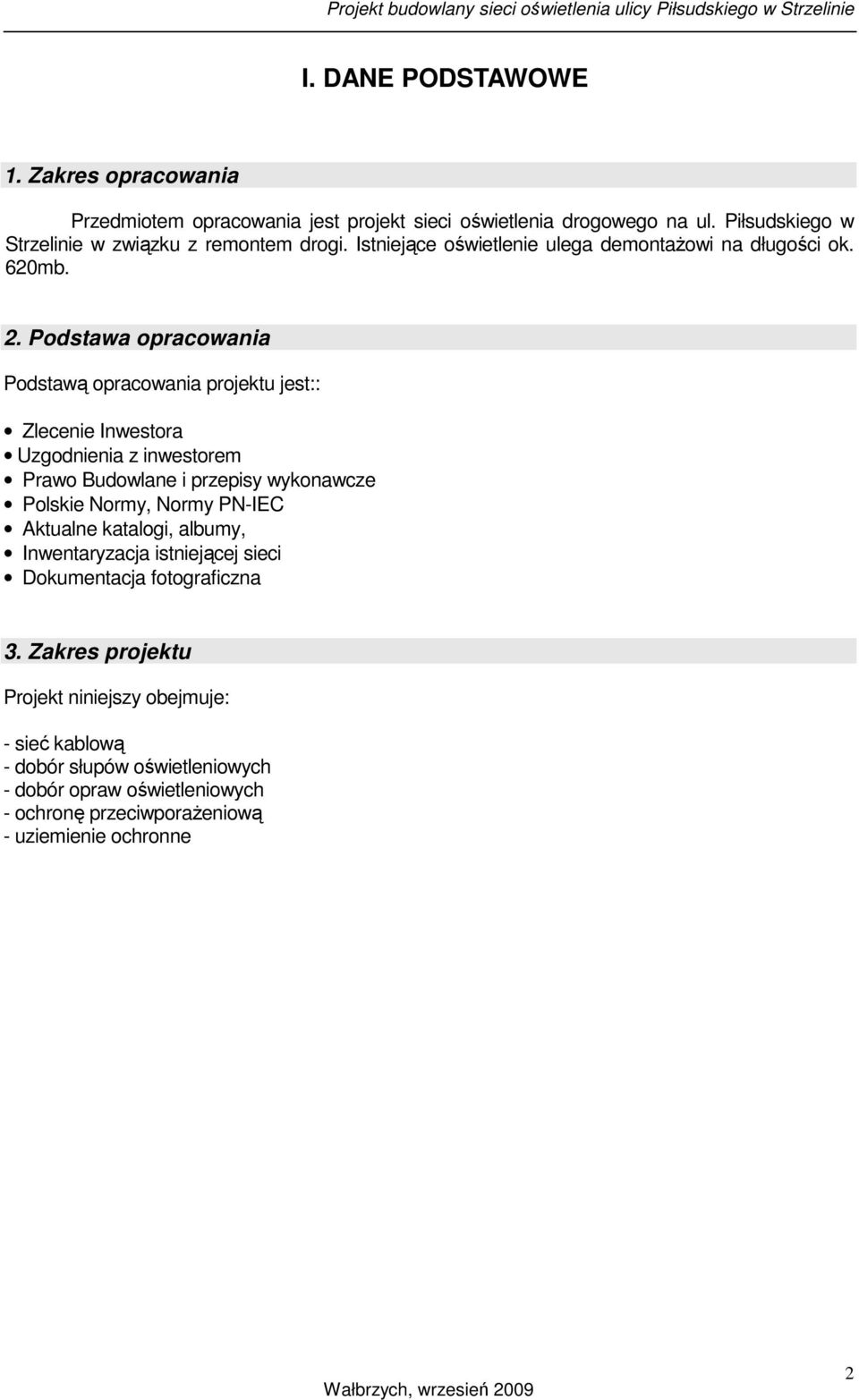

3 I. DANE PODSTAWOWE 1. Zakres opracowania Przedmiotem opracowania jest projekt sieci oświetlenia drogowego na ul. Piłsudskiego w Strzelinie w związku z remontem drogi. Istniejące oświetlenie ulega demontaŝowi na długości ok. 620mb. 2. Podstawa opracowania Podstawą opracowania projektu jest:: Zlecenie Inwestora Uzgodnienia z inwestorem Prawo Budowlane i przepisy wykonawcze Polskie Normy, Normy PN-IEC Aktualne katalogi, albumy, Inwentaryzacja istniejącej sieci Dokumentacja fotograficzna 3. Zakres projektu Projekt niniejszy obejmuje: - sieć kablową - dobór słupów oświetleniowych - dobór opraw oświetleniowych - ochronę przeciwporaŝeniową - uziemienie ochronne 2

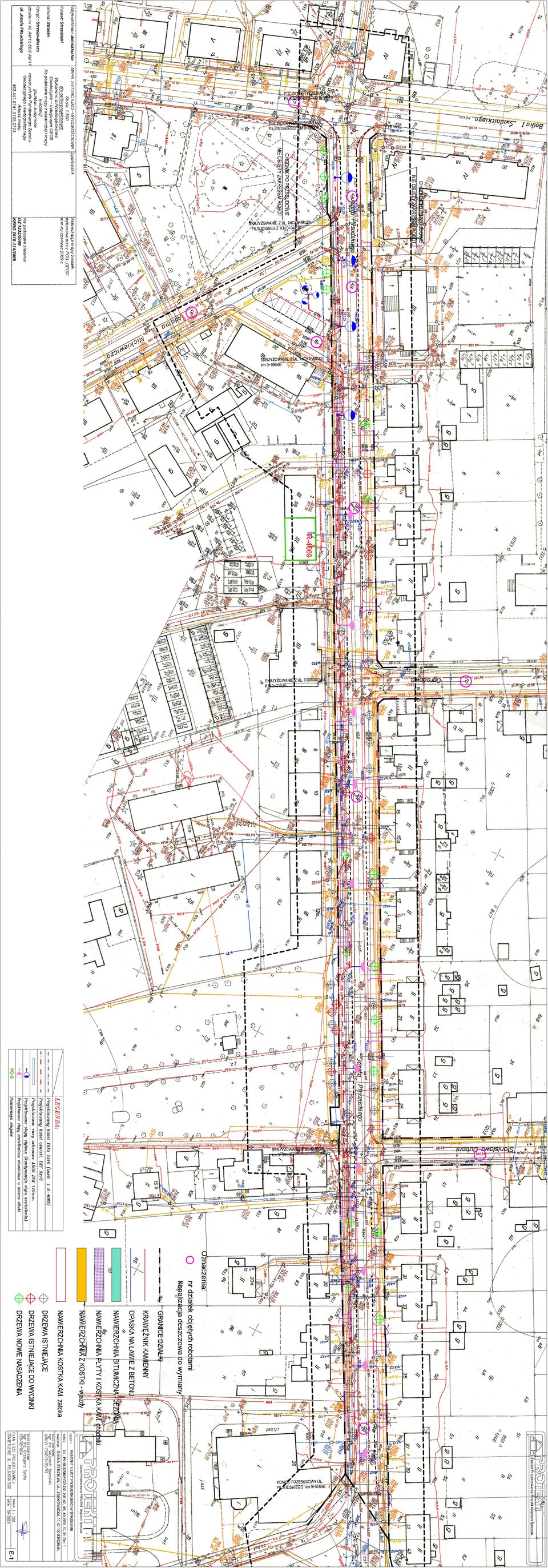

4 II. OPIS TECHNICZNY 1. Dane obiektu, stan istniejący Ulica Piłsudskiego w Strzelinie to droga gminna o szerokości ok. 6m. Ulica posiada oświetlenie uliczne z lat 70-tych, które nie spełnia obowiązujących norm. W związku z remontem drogi projektowane jest nowe oświetlenie uliczne. Fotografie pokazują stan istniejący: 2. Zasilanie projektowanego oświetlenia Projektuje się zasilanie nowej sieci oświetlenia ulicy Piłsudskiego z istniejącego pola zalicznikowego w rozdzielni R Stare zasilanie naleŝy unieczynnić i zdemontować. W celu wyprowadzenia zasilania z R-4069 naleŝy wykonać wykop i ułoŝyć kabel YKY 4x16, do pierwszego projektowanego słupa. Od rozdzielni ułoŝyć w wykopie wraz z kablem bednarkę Fe-Zn 25x4. Przed przystąpieniem do prac naleŝy wyłączyć napięcie w R Projektowana sieć oświetleniowa Nową sieć oświetleniową wykonać kablem YKY 4x10mm 2. W związku z występującymi licznymi sieciami istniejącymi i projektowanymi, w niniejszym obszarze, prace ziemne wykonywać z duŝą ostroŝnością wyłącznie ręcznie. Dokonać wytyczenia trasy projektowanego obwodu kablowego w oparciu o plan zagospodarowania terenu rys. E-1. Wykonać wykop o głębokości min. 0,8m i szerokości dna wykopu 0,3-0,4m. Dopuszcza się, ze względu na uwarunkowania terenowe, wykop o mniejszej głębokości (np. w pobliŝu korzeni drzew). Kabel układać na głębokości nie mniejszej niŝ 0,7 m. NaleŜy zachować przy układaniu kabla przepisowe odległości od istniejących sieci. W przypadku konieczności układania kabla na mniejszej głębokości (sąsiedztwo korzeni), naleŝy go układać w rurach ochronnych AROT DVR 75. Zwraca się uwagę na duŝą ostroŝność przy wykonywaniu wykopów w pobliŝu kabli energetycznych. Na mapie kable oznaczono kolorem czerwonym. Kabel układać zgodnie z prenormą SEP-E-002 Elektroenergetyczne linie energetyczne i sygnalizacyjne linie kablowe". W miejscach przecinania się kabla projektowanego z innymi sieciami oraz w miejscach układania kabla w drodze, naleŝy układać kabel w rurach ochronnych AROT DVK 75. W wykonanym wykopie ułoŝyć bednarkę Fe-Zn 25x3. Wykonać 10 cm podsypkę piaskową. UłoŜyć projektowany kabel linia falistą zostawiając zapasy po 4 mb przy projektowanych słupach oświetleniowych. Na ułoŝony kabel nasypać warstwę 0,1 m piasku i zasypać wykop częściowo warstwą gruntu rodzimego - przesianego, pozostałą część wykopu uzupełnić nowym wypełnieniem, zgodnie z zaleceniami Zarządcy Drogi. Następnie ułoŝyć folię z PCW koloru niebieskiego. Kabel naleŝy poddać pomiarowi rezystancji izolacji i sprawdzeniu ciągłości Ŝył. Kabel przed zakryciem podlega odbiorowi przez Inspektora Nadzoru. NaleŜy dokonać inwentaryzacji geodezyjnej trasy linii kablowej. 3

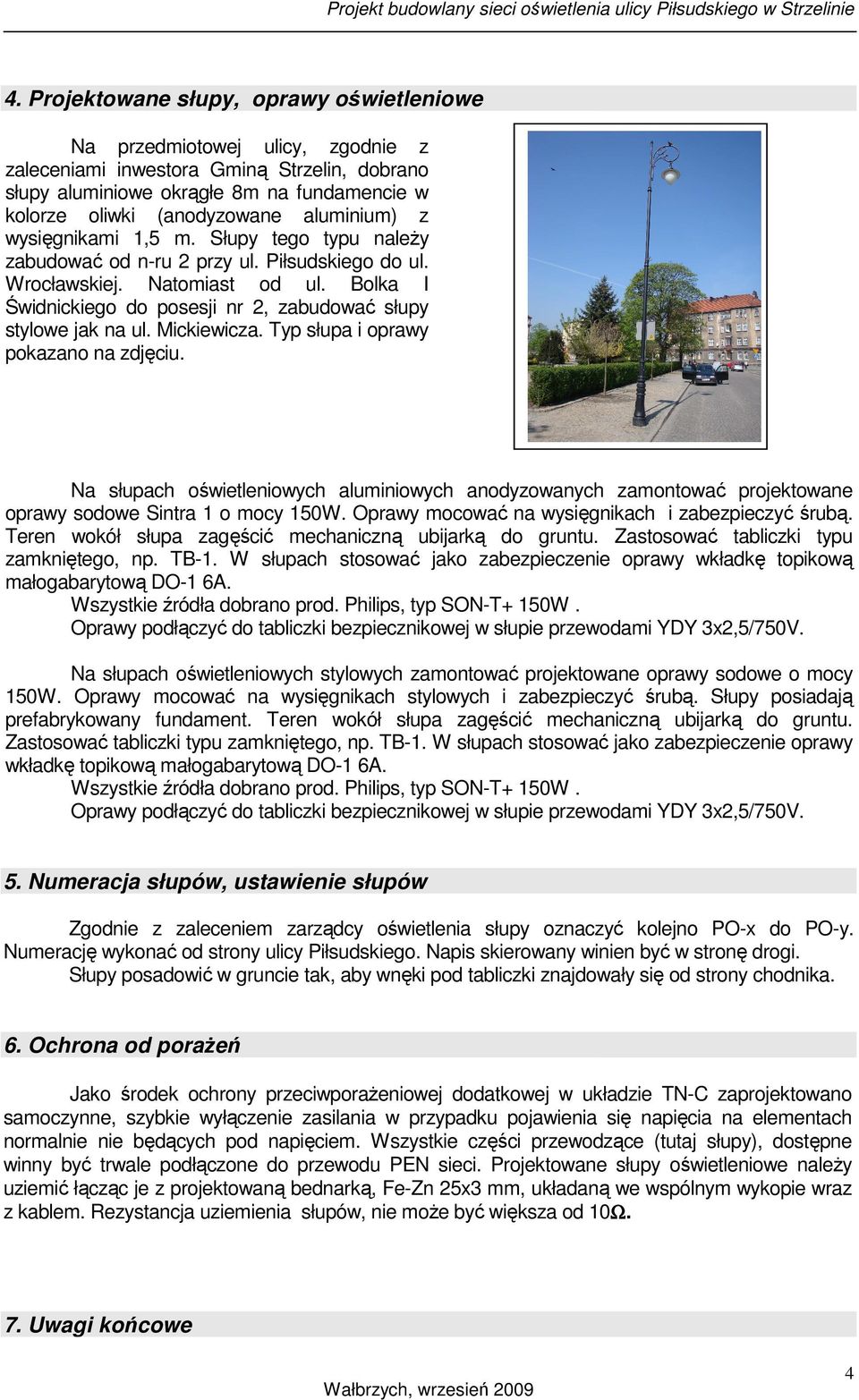

5 4. Projektowane słupy, oprawy oświetleniowe Na przedmiotowej ulicy, zgodnie z zaleceniami inwestora Gminą Strzelin, dobrano słupy aluminiowe okrągłe 8m na fundamencie w kolorze oliwki (anodyzowane aluminium) z wysięgnikami 1,5 m. Słupy tego typu naleŝy zabudować od n-ru 2 przy ul. Piłsudskiego do ul. Wrocławskiej. Natomiast od ul. Bolka I Świdnickiego do posesji nr 2, zabudować słupy stylowe jak na ul. Mickiewicza. Typ słupa i oprawy pokazano na zdjęciu. Na słupach oświetleniowych aluminiowych anodyzowanych zamontować projektowane oprawy sodowe Sintra 1 o mocy 150W. Oprawy mocować na wysięgnikach i zabezpieczyć śrubą. Teren wokół słupa zagęścić mechaniczną ubijarką do gruntu. Zastosować tabliczki typu zamkniętego, np. TB-1. W słupach stosować jako zabezpieczenie oprawy wkładkę topikową małogabarytową DO-1 6A. Wszystkie źródła dobrano prod. Philips, typ SON-T+ 150W. Oprawy podłączyć do tabliczki bezpiecznikowej w słupie przewodami YDY 3x2,5/750V. Na słupach oświetleniowych stylowych zamontować projektowane oprawy sodowe o mocy 150W. Oprawy mocować na wysięgnikach stylowych i zabezpieczyć śrubą. Słupy posiadają prefabrykowany fundament. Teren wokół słupa zagęścić mechaniczną ubijarką do gruntu. Zastosować tabliczki typu zamkniętego, np. TB-1. W słupach stosować jako zabezpieczenie oprawy wkładkę topikową małogabarytową DO-1 6A. Wszystkie źródła dobrano prod. Philips, typ SON-T+ 150W. Oprawy podłączyć do tabliczki bezpiecznikowej w słupie przewodami YDY 3x2,5/750V. 5. Numeracja słupów, ustawienie słupów Zgodnie z zaleceniem zarządcy oświetlenia słupy oznaczyć kolejno PO-x do PO-y. Numerację wykonać od strony ulicy Piłsudskiego. Napis skierowany winien być w stronę drogi. Słupy posadowić w gruncie tak, aby wnęki pod tabliczki znajdowały się od strony chodnika. 6. Ochrona od poraŝeń Jako środek ochrony przeciwporaŝeniowej dodatkowej w układzie TN-C zaprojektowano samoczynne, szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na elementach normalnie nie będących pod napięciem. Wszystkie części przewodzące (tutaj słupy), dostępne winny być trwale podłączone do przewodu PEN sieci. Projektowane słupy oświetleniowe naleŝy uziemić łącząc je z projektowaną bednarką, Fe-Zn 25x3 mm, układaną we wspólnym wykopie wraz z kablem. Rezystancja uziemienia słupów, nie moŝe być większa od 10Ω. 7. Uwagi końcowe 4

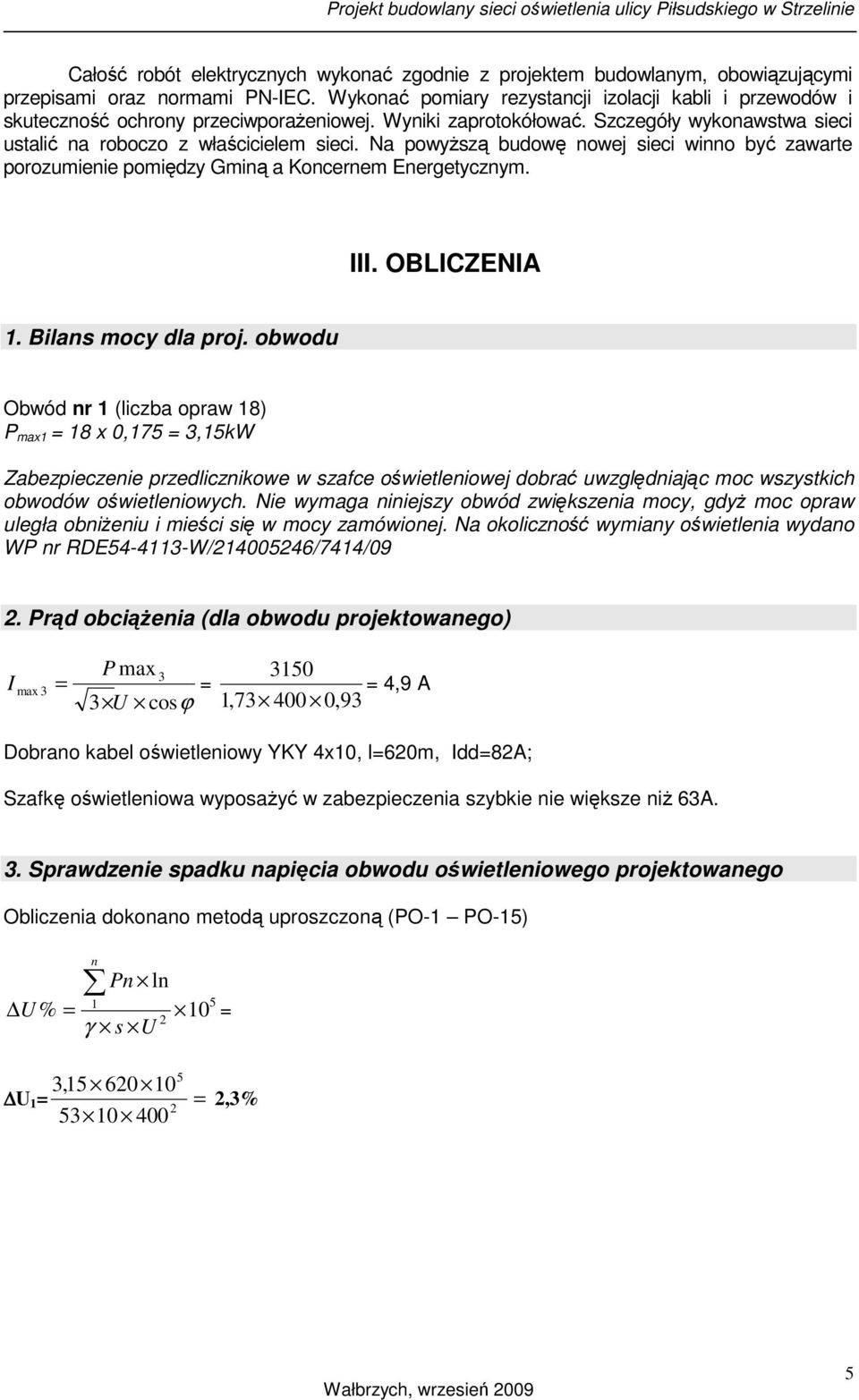

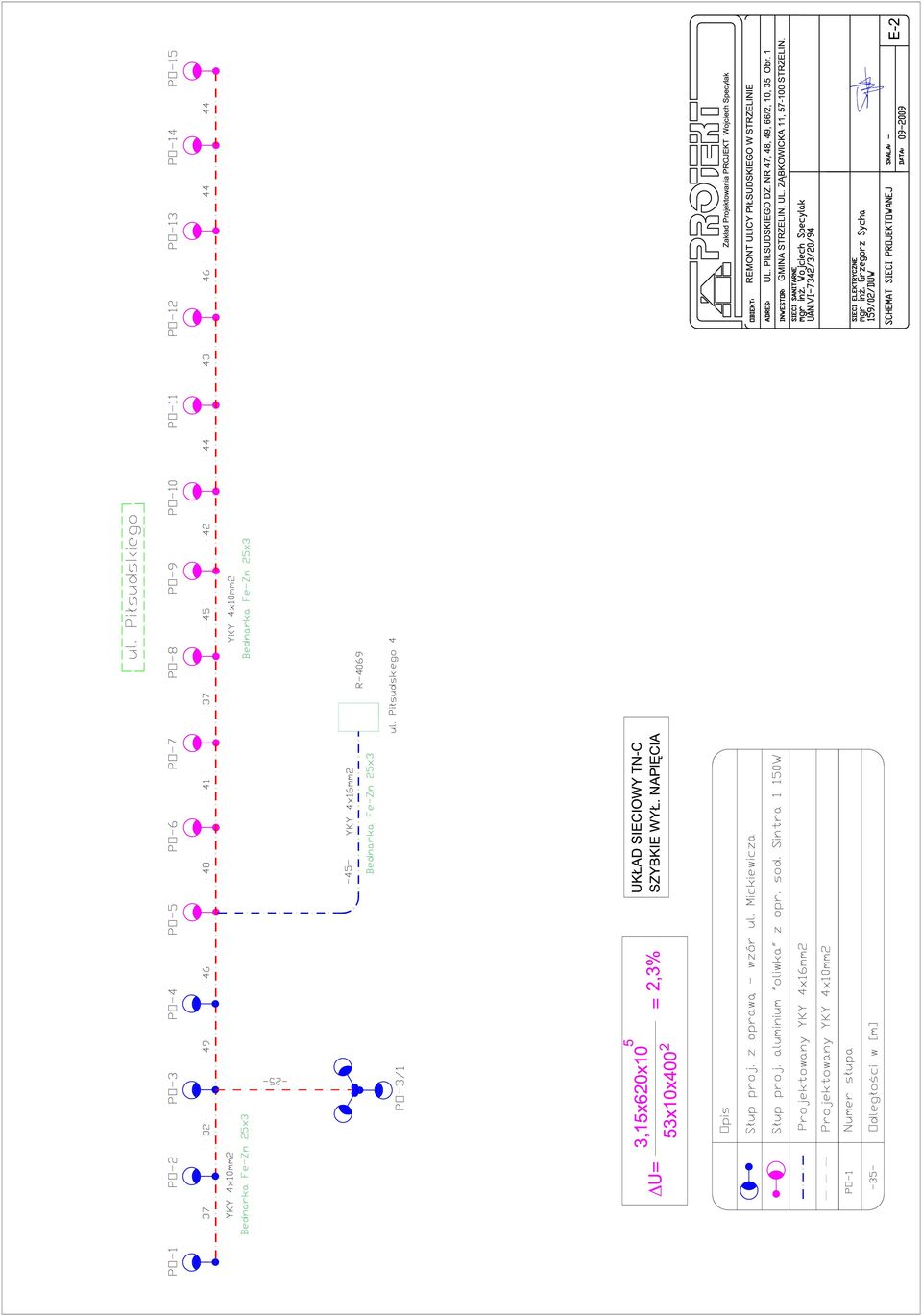

6 Całość robót elektrycznych wykonać zgodnie z projektem budowlanym, obowiązującymi przepisami oraz normami PN-IEC. Wykonać pomiary rezystancji izolacji kabli i przewodów i skuteczność ochrony przeciwporaŝeniowej. Wyniki zaprotokółować. Szczegóły wykonawstwa sieci ustalić na roboczo z właścicielem sieci. Na powyŝszą budowę nowej sieci winno być zawarte porozumienie pomiędzy Gminą a Koncernem Energetycznym. III. OBLICZENIA 1. Bilans mocy dla proj. obwodu Obwód nr 1 (liczba opraw 18) P max1 = 18 x 0,175 = 3,15kW Zabezpieczenie przedlicznikowe w szafce oświetleniowej dobrać uwzględniając moc wszystkich obwodów oświetleniowych. Nie wymaga niniejszy obwód zwiększenia mocy, gdyŝ moc opraw uległa obniŝeniu i mieści się w mocy zamówionej. Na okoliczność wymiany oświetlenia wydano WP nr RDE W/ /7414/09 2. Prąd obciąŝenia (dla obwodu projektowanego) P max I 3 max 3 = = 3 U cosϕ 3150 = 4,9 A 1, ,93 Dobrano kabel oświetleniowy YKY 4x10, l=620m, Idd=82A; Szafkę oświetleniowa wyposaŝyć w zabezpieczenia szybkie nie większe niŝ 63A. 3. Sprawdzenie spadku napięcia obwodu oświetleniowego projektowanego Obliczenia dokonano metodą uproszczoną (PO-1 PO-15) n Pn ln 1 5 U % = 10 = 2 γ s U 5 3, U 1 = = 2,3%

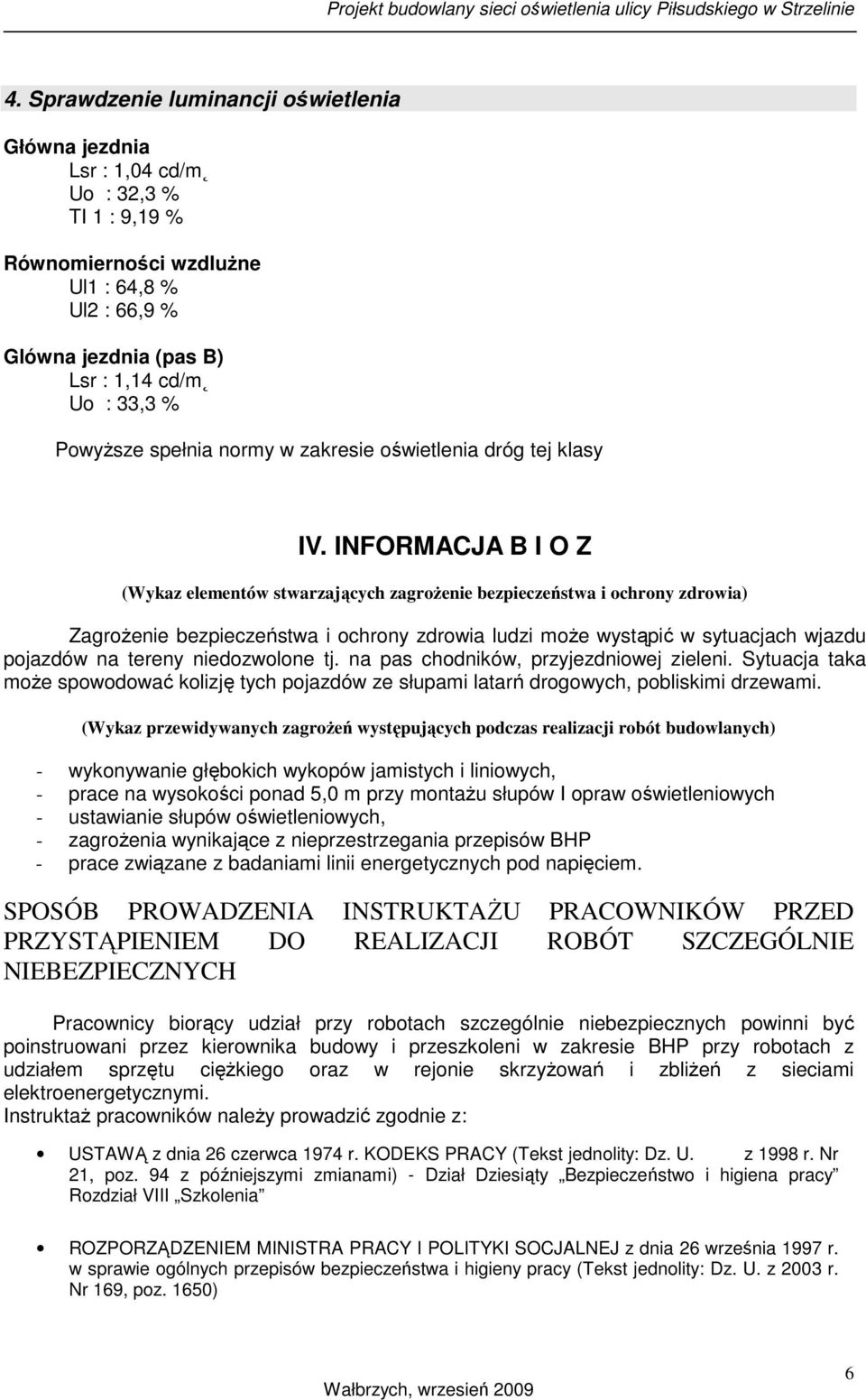

7 4. Sprawdzenie luminancji oświetlenia Główna jezdnia Lsr : 1,04 cd/m Uo : 32,3 % TI 1 : 9,19 % Równomierności wzdluŝne Ul1 : 64,8 % Ul2 : 66,9 % Glówna jezdnia (pas B) Lsr : 1,14 cd/m Uo : 33,3 % PowyŜsze spełnia normy w zakresie oświetlenia dróg tej klasy IV. INFORMACJA B I O Z (Wykaz elementów stwarzających zagroŝenie bezpieczeństwa i ochrony zdrowia) ZagroŜenie bezpieczeństwa i ochrony zdrowia ludzi moŝe wystąpić w sytuacjach wjazdu pojazdów na tereny niedozwolone tj. na pas chodników, przyjezdniowej zieleni. Sytuacja taka moŝe spowodować kolizję tych pojazdów ze słupami latarń drogowych, pobliskimi drzewami. (Wykaz przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych) - wykonywanie głębokich wykopów jamistych i liniowych, - prace na wysokości ponad 5,0 m przy montaŝu słupów I opraw oświetleniowych - ustawianie słupów oświetleniowych, - zagroŝenia wynikające z nieprzestrzegania przepisów BHP - prace związane z badaniami linii energetycznych pod napięciem. SPOSÓB PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Pracownicy biorący udział przy robotach szczególnie niebezpiecznych powinni być poinstruowani przez kierownika budowy i przeszkoleni w zakresie BHP przy robotach z udziałem sprzętu cięŝkiego oraz w rejonie skrzyŝowań i zbliŝeń z sieciami elektroenergetycznymi. InstruktaŜ pracowników naleŝy prowadzić zgodnie z: USTAWĄ z dnia 26 czerwca 1974 r. KODEKS PRACY (Tekst jednolity: Dz. U. z 1998 r. Nr 21, poz. 94 z późniejszymi zmianami) - Dział Dziesiąty Bezpieczeństwo i higiena pracy Rozdział VIII Szkolenia ROZPORZĄDZENIEM MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Tekst jednolity: Dz. U. z 2003 r. Nr 169, poz. 1650) 6

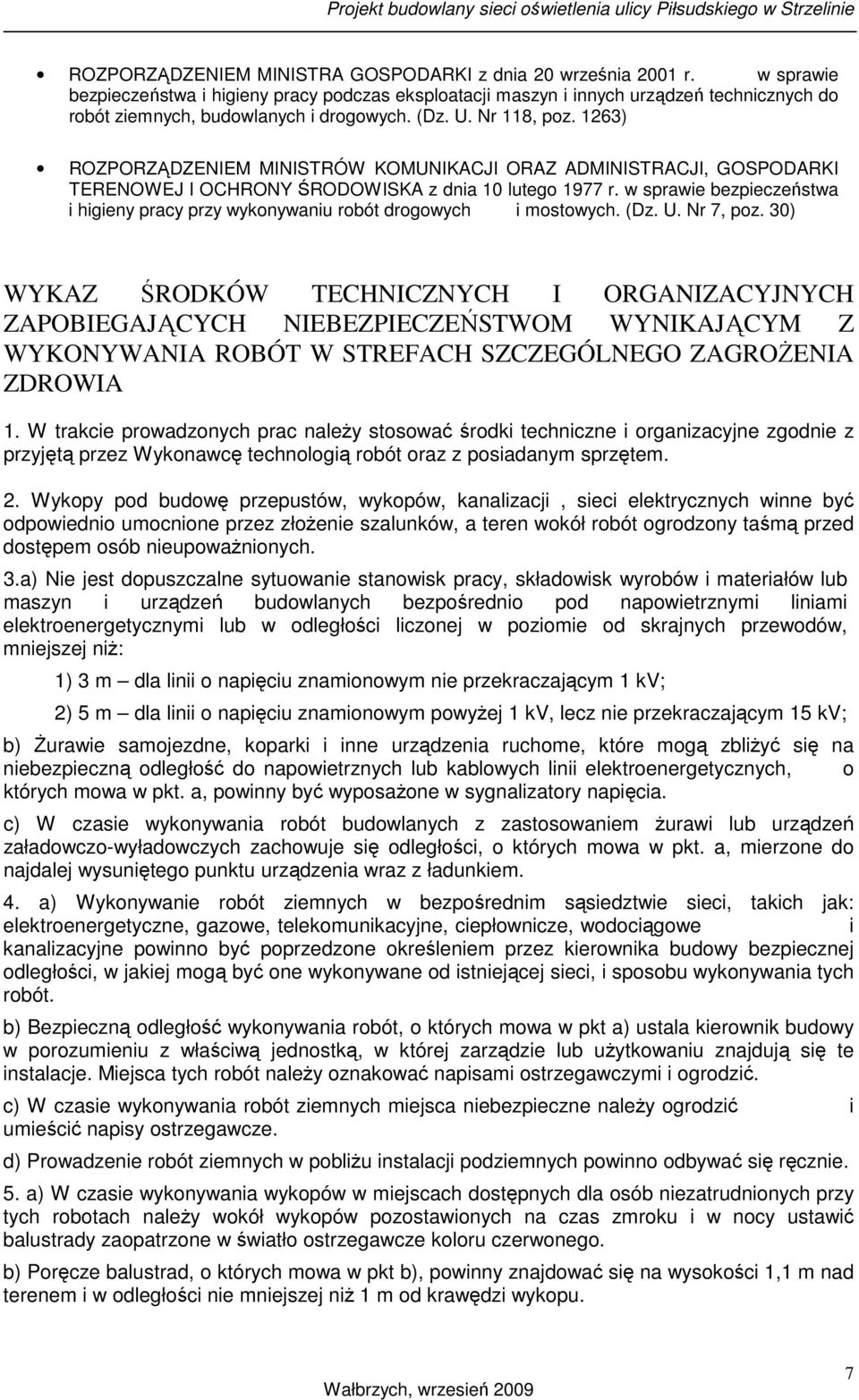

8 ROZPORZĄDZENIEM MINISTRA GOSPODARKI z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. (Dz. U. Nr 118, poz. 1263) ROZPORZĄDZENIEM MINISTRÓW KOMUNIKACJI ORAZ ADMINISTRACJI, GOSPODARKI TERENOWEJ I OCHRONY ŚRODOWISKA z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. (Dz. U. Nr 7, poz. 30) WYKAZ ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA 1. W trakcie prowadzonych prac naleŝy stosować środki techniczne i organizacyjne zgodnie z przyjętą przez Wykonawcę technologią robót oraz z posiadanym sprzętem. 2. Wykopy pod budowę przepustów, wykopów, kanalizacji, sieci elektrycznych winne być odpowiednio umocnione przez złoŝenie szalunków, a teren wokół robót ogrodzony taśmą przed dostępem osób nieupowaŝnionych. 3.a) Nie jest dopuszczalne sytuowanie stanowisk pracy, składowisk wyrobów i materiałów lub maszyn i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub w odległości liczonej w poziomie od skrajnych przewodów, mniejszej niŝ: 1) 3 m dla linii o napięciu znamionowym nie przekraczającym 1 kv; 2) 5 m dla linii o napięciu znamionowym powyŝej 1 kv, lecz nie przekraczającym 15 kv; b) śurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliŝyć się na niebezpieczną odległość do napowietrznych lub kablowych linii elektroenergetycznych, o których mowa w pkt. a, powinny być wyposaŝone w sygnalizatory napięcia. c) W czasie wykonywania robót budowlanych z zastosowaniem Ŝurawi lub urządzeń załadowczo-wyładowczych zachowuje się odległości, o których mowa w pkt. a, mierzone do najdalej wysuniętego punktu urządzenia wraz z ładunkiem. 4. a) Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: elektroenergetyczne, gazowe, telekomunikacyjne, ciepłownicze, wodociągowe i kanalizacyjne powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości, w jakiej mogą być one wykonywane od istniejącej sieci, i sposobu wykonywania tych robót. b) Bezpieczną odległość wykonywania robót, o których mowa w pkt a) ustala kierownik budowy w porozumieniu z właściwą jednostką, w której zarządzie lub uŝytkowaniu znajdują się te instalacje. Miejsca tych robót naleŝy oznakować napisami ostrzegawczymi i ogrodzić. c) W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. d) Prowadzenie robót ziemnych w pobliŝu instalacji podziemnych powinno odbywać się ręcznie. 5. a) W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach naleŝy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. b) Poręcze balustrad, o których mowa w pkt b), powinny znajdować się na wysokości 1,1 m nad terenem i w odległości nie mniejszej niŝ 1 m od krawędzi wykopu. 7

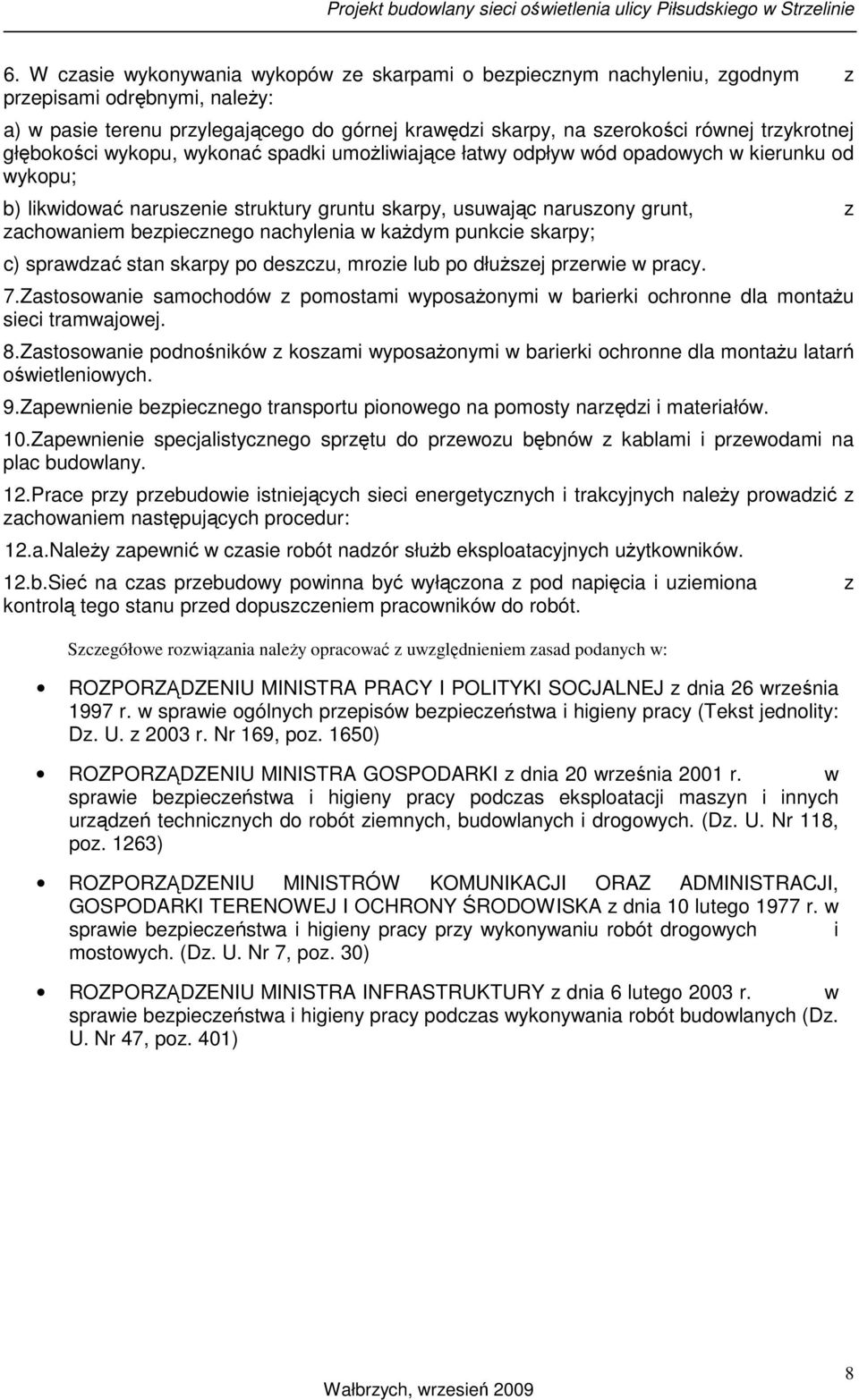

9 6. W czasie wykonywania wykopów ze skarpami o bezpiecznym nachyleniu, zgodnym z przepisami odrębnymi, naleŝy: a) w pasie terenu przylegającego do górnej krawędzi skarpy, na szerokości równej trzykrotnej głębokości wykopu, wykonać spadki umoŝliwiające łatwy odpływ wód opadowych w kierunku od wykopu; b) likwidować naruszenie struktury gruntu skarpy, usuwając naruszony grunt, z zachowaniem bezpiecznego nachylenia w kaŝdym punkcie skarpy; c) sprawdzać stan skarpy po deszczu, mrozie lub po dłuŝszej przerwie w pracy. 7.Zastosowanie samochodów z pomostami wyposaŝonymi w barierki ochronne dla montaŝu sieci tramwajowej. 8.Zastosowanie podnośników z koszami wyposaŝonymi w barierki ochronne dla montaŝu latarń oświetleniowych. 9.Zapewnienie bezpiecznego transportu pionowego na pomosty narzędzi i materiałów. 10.Zapewnienie specjalistycznego sprzętu do przewozu bębnów z kablami i przewodami na plac budowlany. 12.Prace przy przebudowie istniejących sieci energetycznych i trakcyjnych naleŝy prowadzić z zachowaniem następujących procedur: 12.a.NaleŜy zapewnić w czasie robót nadzór słuŝb eksploatacyjnych uŝytkowników. 12.b.Sieć na czas przebudowy powinna być wyłączona z pod napięcia i uziemiona kontrolą tego stanu przed dopuszczeniem pracowników do robót. Szczegółowe rozwiązania naleŝy opracować z uwzględnieniem zasad podanych w: ROZPORZĄDZENIU MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Tekst jednolity: Dz. U. z 2003 r. Nr 169, poz. 1650) ROZPORZĄDZENIU MINISTRA GOSPODARKI z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. (Dz. U. Nr 118, poz. 1263) ROZPORZĄDZENIU MINISTRÓW KOMUNIKACJI ORAZ ADMINISTRACJI, GOSPODARKI TERENOWEJ I OCHRONY ŚRODOWISKA z dnia 10 lutego 1977 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. (Dz. U. Nr 7, poz. 30) ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) z 8
