1 REJESTRATOR EKRANOWY Typu KD8 INSTRUKCJA OBS UGI 1

2 2

3 Spis treœci 1. WSTÊP Przeznaczenie rejestratora W³aœciwoœci rejestratora INFORMACJE OGÓLNE Znaki ostrzegawcze i informacyjne Bezpieczeñstwo obs³ugi Uwagi dotycz¹ce instalacji rejestratora Œrodki ostro noœci w zakresie ochrony ESD PRZYGOTOWANIE REJESTRATORA DO PRACY Rozpakowanie Instalacja w tablicy Warunki pracy rejestratora BUDOWA REJESTRATORA Ekran LCD z panelem dotykowym Karta pamiêci CompactFlash, interfejs USB, dioda LED P³yta zaciskowa Pod³¹czenie sygna³ów Wejœcia pomiarowe programowalne AI Alarmy AL i wejœcia binarne BI Interfejs RS Zasilanie rejestratora (AC lub DC) ZNAKI GRAFICZNE NA EKRANIE REJESTRATORA Pasek informacyjny Widoki pomiarów Menu obs³ugi Komunikaty informacyjne Dialogi URUCHOMIENIE REJESTRATORA Menu kontekstowe Wejœcie do konfiguracji parametrów KD8, okno Panel Sterowania KD KONFIGURACJA PARAMETRÓW REJESTRATORA Ustawienia ogólne Konfiguracja Modbus Slave Bezpieczeñstwo KD Informacje systemowe Karta CF Konfiguracja, wizualizacja i archiwizacja grup pomiarowych Wejœcia analogowe i binarne Programowanie wejœæ analogowych AI1..AI Konfiguracja parametrów wejœcia analogowego Programowanie alarmów (A1 i A2) w wejœciu analogowym

4 7.7.3 Konfiguracja parametrów wejœcia binarnego BI1...BI Parametry wspólne wejœæ Programowanie grup pomiarowych Programowanie parametrów grupy Cyfrowy widok grupy kana³ów Wykres liniowy grupy kana³ów Widok grupy kana³ów w formie bargrafów Widok analogowy grupy kana³ów Widok statystyczny grupy kana³ów W³¹czanie / wy³¹czanie automatycznego prze³¹czania ekranów Funkcja Zoom sygna³u (lupa pomiarowa) Wybór formatu pliku danych (podpis cyfrowy) Edycja nazwy u ytkownika i has³a dostêpu do nastaw Dzienniki zdarzeñ Przegl¹danie i obs³uga dzienników zdarzeñ Programowanie dzienników zdarzeñ Edycja wiadomoœci u ytkownika Wyjœcie z konfiguracji rejestratora WYBRANE ELEMENTY BIE CEJ OBS UGI REJESTRATORA Karta pamiêci CompactFlash Informacje o karcie pamiêci CF Formatowanie karty CF Zapis danych na kartê pamiêci CF (pojemnoœæ karty) Wizualizacja na ekranie stanu karty CF Przegl¹danie i kasowanie plików z karty CF Wyjêcie / wymiana karty CF, zapis danych archiwalnych Przegl¹danie danych archiwalnych Kalibracja ekranu dotykowego (Touch Screen) Aktualizacja programu rejestratora Obs³uga danych zapisanych na karcie CF, wizualizacja PROGRAMY NA PC Program KDConnect Instalacja sterowników dla rejestratora typu KD Instalacja programu KD Connect Obs³uga programu Program KD8 Setup Instalacja Obs³uga programu Program KD Check Program KD Archive DANE TECHNICZNE KOD ZAMAWIANIA

5 1. WSTÊP 1.1 Przeznaczenie rejestratora Rejestrator ekranowy KD8 jest stosowany jako stacja zbierania danych w systemach pomiarowo-regulacyjnych. Znajduje zastosowanie do pomiaru, wizualizacji i kontroli parametrów procesów technicznych w ró nych ga³êziach przemys³u, np.: w przemyœle farmaceutycznym, spo ywczym, chemicznym i papierniczym. Mo e byæ równie stosowany jako autonomiczny przyrz¹d pomiarowo-rejestruj¹cy. Rejestrator ekranowy KD8 przystosowany jest do pomiaru napiêcia, pr¹du, temperatury, zmian rezystancji i innych wielkoœci przetworzonych na sygna³ lub parametr elektryczny. Realizowane s¹ w nim wszystkie procesy w³aœciwe dla systemu pomiarowego: pomiar sygna³ów wejœciowych, ich przetwarzanie, wizualizacja i archiwizacja danych, sygnalizacja oraz komunikacja z otoczeniem. Przetworzone dane pomiarowe zapisywane s¹ w pamiêci wewnêtrznej oraz na karcie CompactFlash. 1.2 W³aœciwoœci rejestratora kolorowy ekran LCD TFT 5,7, pixeli, z panelem dotykowym (Touch panel) do obs³ugi rejestratora wymienna pamiêæ zewnêtrzna CompactFlash o pojemnoœci do 4 GB intefejsy komunikacyjne: USB 1.1 Device, RS485 Modbus Slave programowalne wejœcia pomiarowe do bezpoœredniego pod³¹czenia termoelementów, napiêcia, pr¹du i rezystancji alarmy i wejœcia binarne wiadomoœci operatora podpis cyfrowy dla danych archiwalnych zapisanych w formacie tekstowym lub binarnym linearyzacja charakterystyk czujników kopiowanie nastaw parametrów miêdzy kana³ami programowanie parametrów rejestratora programowanie ekranów i wybór konfiguracji ekranów zapamiêtywanie danych w wewnêtrznym buforze 6 MB z podtrzymaniem danych (dla stanów przed- i poawaryjnych), przegl¹danie na ekranie danych archiwalnych ustalanie zestawu danych do bie ¹cej ekspozycji na ekranie wybór strefy czasowej, automatyczna zmiana czasu letni/zimowy Uwaga: Aktualizacje oprogramowania rejestratora KD8 i inne pliki dostêpne s¹ na stronie 5

6 2. INFORMACJE OGÓLNE 2.1 Znaki ostrzegawcze i informacyjne Jeden lub wiêcej z przedstawionych symboli mog¹ byæ u yte w rejestratorze: Uwaga: nale y zwróciæ uwagê na opis w instrukcji obs³ugi rejestratora Zacisk przewodu ochronnego Zacisk uziemienia Ochrona uk³adów wra liwych elektrostatycznie (ESD) 2.2 Bezpieczeñstwo obs³ugi Rejestrator KD8 spe³nia wymagania dotycz¹ce bezpieczeñstwa elektrycznych przyrz¹dów pomiarowych automatyki wg PN-EN i wymagania dotycz¹ce odpornoœci na zak³ócenia wystêpuj¹ce w œrodowisku przemys³owym wg PN-EN i PN-EN Pod³¹czenie zasilania, interfejsów komunikacyjnych i sygna³ów pomiarowych oraz u ycie wyposa enie niezgodnego z opisem zawartym w niniejszej instrukcji i normami jak wy ej mo e spowodowaæ powa - ne os³abienie ochrony rejestratora przed zak³óceniami Uwagi dotycz¹ce instalacji rejestratora Praktycznie wystêpuj¹ce ró ne źród³a zak³óceñ oddzia³ywuj¹ na rejestrator w sposób ci¹g³y lub impulsowy od strony sieci zasilaj¹cej (na skutek dzia³ania innych urz¹dzeñ) jak równie nak³adaj¹ siê na sygna³ mierzony lub obwody pomocnicze rejestratora. Zak³ócenia powstaj¹ równie na skutek prze³¹czania obci¹ eñ pojemnoœciowo-indukcyjnych przez w³asne przekaźniki alarmów rejestratora. W szczególnoœci, du e zak³ócenia impulsowe s¹ groźne dla dzia³ania urz¹dzenia, poniewa mog¹ powodowaæ sporadyczne b³êdne wyniki pomiarów lub przypadkowe zadzia³ania alarmów, mimo zastosowania odpowiednich filtrów w rejestratorze. Poziom tych zak³óceñ powinien zostaæ sprowadzony do wartoœci ni szej od progu odpornoœci rejestratora, przede wszystkim poprzez odpowiedni¹ instalacjê rejestratora na obiekcie. W tym zakresie zaleca siê przestrzeganie nastêpuj¹cych zaleceñ: nie zasilaæ rejestratorów z sieci w pobli u urz¹dzeñ wytwarzaj¹cych du e zak³ócenia impulsowe w sieci zasilaj¹cej i nie stosowaæ wspólnych z nimi obwodów uziemiaj¹cych stosowaæ filtry sieciowe dla grupy rejestratorów obs³uguj¹cych ten sam obiekt 6

7 do prowadzenia przewodów zasilaj¹cych (faza, zero) stosowaæ ekrany metalowe w postaci rurek lub oplotów, w których mo na prowadziæ tak e przewód uziemienia i ew. przewody sieciowego zasilania styków przekaźników alarmowych danego rejestratora przy³¹czenia obwodów wejœæ binarnych prowadziæ indywidualnie w ekranie jw. skrêconymi przewodami przy³¹czenia obwodów interfejsów komunikacyjnych prowadziæ indywidualnie w ekranie jw. skrêconymi przewodami przewody doprowadzaj¹ce sygna³y pomiarowe do ka dego kana³u pomiarowego rejestratora powinny byæ skrêcane parami a dla czujników oporowych w po³¹czeniu trójprzewodowym skrêcane z przewodów o tej samej d³ugoœci, przekroju i rezystancji oraz prowadzone w ekranie jw., przy czym przewody doprowadzaj¹ce sygna³y pomiarowe do tego samego rejestratora mog¹ byæ prowadzone w tym samym ekranie (jeœli to mo liwe) wszystkie ekrany powinny byæ uziemione jednostronnie przy rejestratorze unikaæ nale y wspólnego przewodu uziemiaj¹cego z innymi urz¹dzeniami stosowaæ ogóln¹ zasadê, e przewody (wi¹zki) wiod¹ce ró ne sygna³y powinny byæ prowadzone w jak najwiêkszej odleg³oœci od siebie a skrzy owania takich wi¹zek wykonywane pod k¹tem 90. na przewód zasilaj¹cy za³o yæ (przy rejestratorze) filtr ferrytowy ZCAT A (TDK) bêd¹cy na wyposa eniu w instalacji budynku powinien byæ wy³¹cznik lub wy³¹cznik automatyczny, umieszczony w pobli u urz¹dzenia, ³atwo dostepny dla operatora i odpowiednio oznakowany. przed zdjêciem obudowy rejestratora nale y wy³¹czyæ jego zasilanie i od³¹czyæ obwody pomiarowe. monta u i instalacji po³¹czeñ elektrycznych powinna dokonaæ osoba z uprawnieniami do monta u urz¹dzeñ elektrycznych. zabezpieczenia zapewniaj¹ce bezpieczeñstwo urz¹dzenia mog¹ byæ mniej skuteczne w przypadku eksploatacji niezgodnie z wskazaniami producenta oraz zasadami dobrej praktyki in ynierskiej Œrodki ostro noœci w zakresie ochrony ESD Zastosowane w konstrukcji rejestratora elementy pó³przewodnikowe lub pakiety oznaczone znakiem jw. mog¹ ulec uszkodzeniu w wyniku wy³adowania elektrycznoœci statycznej (ESD). Aby temu zapobiec, w czasie prac serwisowych nale y przestrzegaæ nastêpuj¹cych zaleceñ: przyrz¹dy demontowaæ tylko w strefie zabezpieczonej przed wy³adowaniem ³adunków elektrostatycznych w strefie pracy, dla rozpraszania ³adunków elektrostatycznych, u ywaæ materia³ów przewodz¹cych dla przechowywania elementów elektronicznych i pakietów u ywaæ tylko opakowañ antystatycznych nie dotykaæ rêkami elementów i pakietów nie trzymaæ w strefie pracy materia³ów podatnych na generowanie ³adunku elektrostatycznego Naprawy i zmiany wyposażenia rejestratora powinny być wykonywane przez uprawnione punkty serwisowe lub u producenta. 7

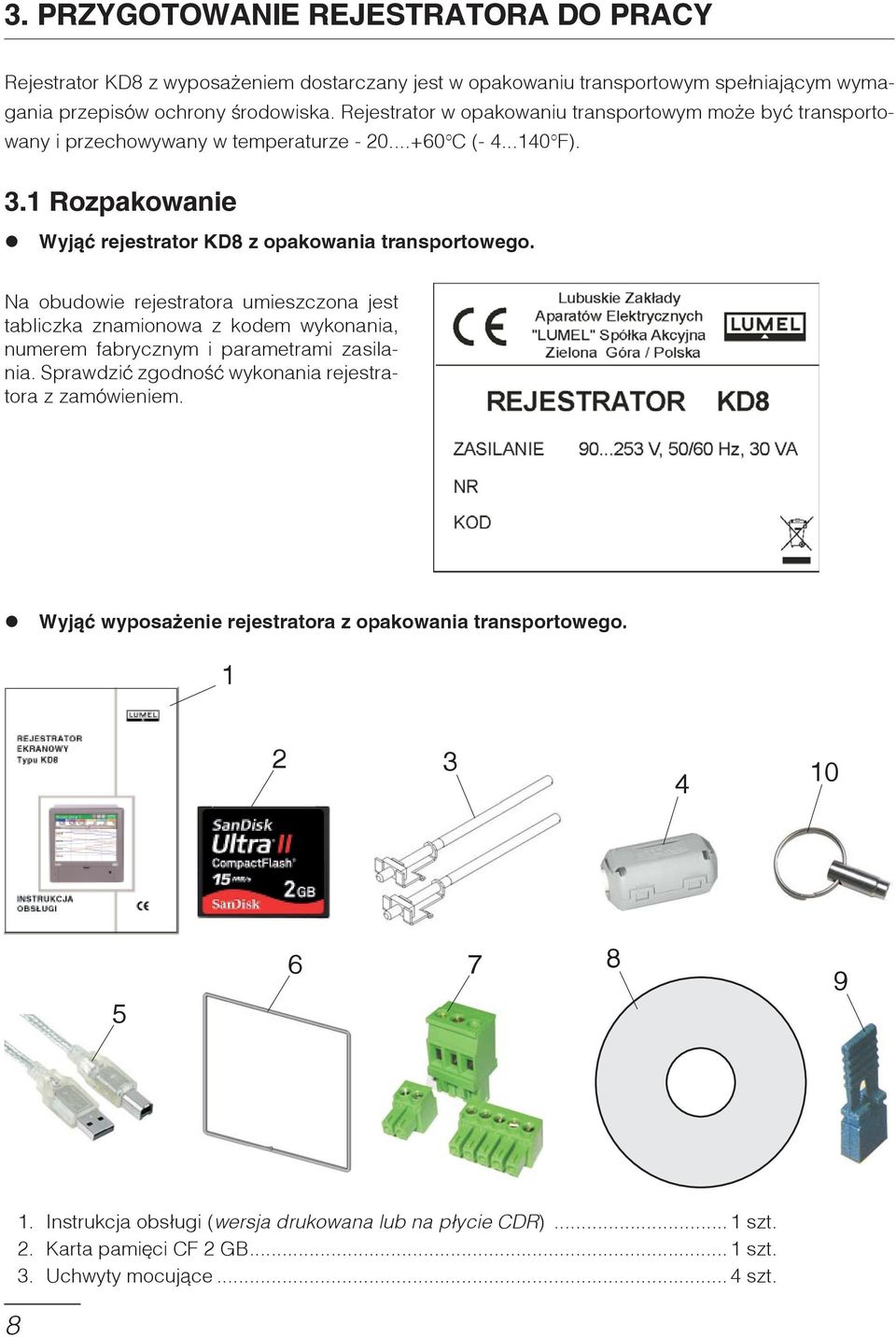

8 3. PRZYGOTOWANIE REJESTRATORA DO PRACY Rejestrator KD8 z wyposa eniem dostarczany jest w opakowaniu transportowym spe³niaj¹cym wymagania przepisów ochrony œrodowiska. Rejestrator w opakowaniu transportowym mo e byæ transportowany i przechowywany w temperaturze C ( F). 3.1 Rozpakowanie Wyj¹æ rejestrator KD8 z opakowania transportowego. Na obudowie rejestratora umieszczona jest tabliczka znamionowa z kodem wykonania, numerem fabrycznym i parametrami zasilania. Sprawdziæ zgodnoœæ wykonania rejestratora z zamówieniem. Wyj¹æ wyposa enie rejestratora z opakowania transportowego Instrukcja obs³ugi (wersja drukowana lub na p³ycie CDR)... 1 szt. 2. Karta pamiêci CF 2 GB... 1 szt. 3. Uchwyty mocuj¹ce... 4 szt.

9 4. Rdzeñ ferrytowy... 1 szt. 5. Kabel USB 1,8 mb (ekranowany)... 1 szt. 6. Uszczelka (obudowa KD8 tablica)... 1 szt. 7. Zestaw wtyków 1)...1 kpl. 8. P³yta CDR 2)... 1 szt. 9. Zwory pr¹dowe...3 lub 6 szt. 10. Kluczyk... 2 szt. 11. Karta gwarancyjna 1) zawartoœæ zestawu dostosowana jest do zamówionego wykonania rejestratora 2) na p³ycie nagrana jest instrukcja obs³ugi rejestratora, program KD CONNECT do komunikacji z KD8 po interfejsie USB, program KD CHECK do sprawdzania podpisu cyfrowego w plikach archiwalnych, sterowniki USB do rejestratora KD8 i stosownie do zamówienia programy KD8 SETUP i KD ARCHIVE wraz z instrukcjami obs³ugi tych programów 3.2 Instalacja w tablicy Na³o yæ na obudowê uszczelkê z wyposa enia standardowego (p. punkt 3.1). Po zamontowaniu rejestratora w tablicy uszczelka zabezpiecza czêœæ zatablicow¹ przed wp³ywem nara eñ od strony czêœci natablicowej, wynikaj¹cych ze stopnia ochrony IP 65. Rejestrator mocuje siê do tablicy czterema uchwytami œrubowymi z wyposa enia rejestratora (p. punkt 3.1). Podstawowe wymiary monta owe przedstawiono na rysunku. 3.3 Warunki pracy rejestratora Rejestrator mo e pracowaæ przy temperaturze otoczenia C ( F) i max.75% wilgotnoœci wzglêdnej bez kondensacji. 9

10 4. BUDOWA REJESTRATORA Zasilacz Alarmy, wejœcia binarne Wejœcia pomiarowe Obudowa Dioda LED Ekran LCD Drzwiczki z zamkiem (dostêp do karty CF i USB) Uchwyty mocuj¹ce w tablicy 4.1 Ekran LCD z panelem dotykowym Do wizualizacji danych pomiarowych i konfiguracji parametrów rejestratora zastosowano ekran graficzny LCD TFT 5,7 zintegrowany z panelem dotykowym. warstwa zewnêtrzna pod³o e (szk³o) Wszystkie elementy interfejsu z u ytkownikiem (okna, ikony, przyciski) maj¹ wymiary dostosowane do obs³ugi za pomoc¹ palca nie wymagaj¹ stosowania specjalnych narzêdzi. Po zamontowaniu rejestratora w tablicy zdj¹æ z ekranu LCD foliê zabezpieczaj¹c¹ zewnêtrzn¹ elastyczn¹ warstwê panelu dotykowego. 10

11 Ze wzglêdu na wra liwoœæ panelu dotykowego na zabrudzenia i uszkodzenia zewnêtrznej jego powierzchni oraz pod³o a, nale y przestrzegaæ nastêpuj¹cych zaleceñ: chroniæ przed udarami, mog¹ one uszkodziæ powierzchniê zewnêtrzn¹ lub pod³o e szklane panelu dotykowego chroniæ przed p³ynami, smarami i agresywnymi œrodkami chemicznymi dotykaæ tylko palcami, nie stosowaæ twardych i ostrych przedmiotów które mog¹ uszkodziæ elastyczn¹ powierzchniê panelu dotykowego delikatnie czyœciæ materia³em bawe³nianym nas¹czonym œrodkiem do czyszczenia monitorów LCD (nie zawieraj¹cym alkoholu, benzyny czy amoniaku) lub wod¹ z myd³em, przestrzegaæ podanego przedzia³u temperatury pracy rejestratora Ze wzglêdu na mo liwoœæ wyst¹pienia zjawiska efektu pamiêciowego na ekranie typu LCD (przy d³ugotrwa³ym wyœwietlaniu sta³ego obrazu), standardowo ustawiono w rejestratorze wygaszanie ekranu po 15 minutach ci¹g³ej pracy, bez dotykania ekranu. Po dotkniêciu ekranu nast¹pi jego ponowne uaktywnienie. Czas wygaszania mo na zmieniæ lub funkcja ta mo e byæ wy³¹czona (p.punkt 7.1). 4.2 Karta pamiêci CompactFlash, interfejs USB, dioda LED Jako noœnik danych pomiarowych w rejestratorze KD8 przewidziano kartê typu CompactFlash o pojemnoœci do 4 GB. Zaleca siê stosowanie w rejestratorze kart CF produkowanych przez firmê SanDisk. Na karcie CF s¹ zapisywane bie ¹ce dane pomiarowe, dane archiwalne i zbiory konfiguracyjne rejestratora. Dioda LED Gniazdo USB Karta CF Wyrzutnik karty CF Drzwiczki z zamkiem i uszczelk¹ Kabel USB Rys. Widok rejestratora od czo³a po otwarciu drzwiczek Poprzez interfejs USB mo na przesy³aæ do PC dane zapisane na karcie CF oraz zapisywaæ i kasowaæ wybrane pliki na karcie CF. Do po³¹czenia komputera z rejestratorem poprzez gniazdo USB, u yæ dostarczonego w wyposa eniu standardowym ekranowanego kabla USB AM-BM o d³ugoœci 1,8 m lub innego podobnego o d³ugoœci do 5 m (magistrala USB dzia³a prawid³owo bez wzmocnienia na odleg³oœæ do 5 metrów). 11

12 Aby rejestrator KD8 by³ widziany w PC z systemem operacyjnym MS Windows i obs³ugiwany poprzez USB nale y zainstalowaæ sterowniki i program KD Connect z dostarczonej w wyposa eniu rejestratora p³yty CD (opis i instalacja programu p.punkt 9.1). Dioda LED umieszczona po lewej stronie drzwiczek sygnalizuje stan pracy rejestratora: kolor zielony diody rejestrator uruchomiony, normalny stan pracy kolor czerwony diody sygnalizuje zapis danych na kartê pamiêci CompactFlash. W tym stanie pracy nie wolno wyjmowaæ karty z gniazda, grozi utrata danych pomiarowych! 4.3 P³yta zaciskowa Kana³y pomiarowe programowalne uniwersalne Zwora zakresu pr¹dowego kana³u AI 1 Alarmy, Wejœcia binarne Zasilanie AC lub DC Czujnik temperatury Zwora zakresu pr¹dowego kana³u AI 6 Interfejs RS

13 Symbol grupy zacisków 1 2 i 3 RS-485 L, N, PE L+,L-, Opis zacisków Gniazda przy³¹czeniowe pakietów pomiarowych (AI ) (3 lub 6 wejœæ pomiarowych programowalnych) Gniazda przy³¹czeniowe: pakiety alarmów (AL ) i wejœæ binarnych (BI ) (6/12 przekaźników elektromechanicznych i 4/8 wejœæ binarnych) Interfejs RS-485 Gniazda przy³¹czeniowe dla napiêcia zasilaj¹cego V a.c. lub V d.c. Funkcjonalne zaciski uziemiaj¹ce (do pod³¹czenia ekranów z przewodów sygna³owych) Pod³¹czenie sygna³ów Wejœcia pomiarowe programowalne AI1... AI12 Pod³¹czenie źród³a napiêcia Pod³¹czenie źród³a pr¹du Pod³¹czenie termoelementu TC Pod³¹czenie dwuprzewodowe: - opornika termometrycznego - nadajnika rezystancyjnego Uwaga: opornik wyrównawczy R powinien mieæ rezystancjê równ¹ ³¹cznej rezystancji obu przewodów ³¹cz¹cych RTD i nadajnik z zaciskami 13

14 Pod³¹czenie trójprzewodowe: - opornika termometrycznego - nadajnika rezystancyjnego - nadajnika potencjometrycznego Uwaga: przewody ³¹cz¹ce RTD z zaciskami 2 i 3 powinny mieæ tak¹ sam¹ opornoœæ Termoelementy: kod kolorów Tablica 1 Typ termoelementu Materia³ Norma angielska BS Norma USA ASTM Norma niemiecka DIN Norma francuska NFE Norma miêdzynarodowa IEC T Cu-CuNi + bia³y - niebieski *niebieski + niebieski - czerwony * niebieski + czerwony - br¹zowy * br¹zowy + ó³ty - niebieski * niebieski + br¹zowy - bia³y * niebieski J Fe-CuNi + ó³ty - niebieski * czarny + bia³y - czerwony * czarny + czerwony - niebieski * niebieski + ó³ty - szary * szary + czarny - bia³y * niebieski K NiCr-NiAl + br¹zowy - niebieski * czerwony + ó³ty - czerwony * ó³ty + czerwony - zielony * zielony + ó³ty - purpurowy * ó³ty + zielony - bia³y * niebieski R S Pt-Rh13Pt Pt-Ph10Pt + bia³y - niebieski * zielony + czarny - czerwony * zielony + czerwony - bia³y * bia³y + ó³ty - zielony * zielony + pomarañcz. - bia³y * niebieski B Pt-Ph30Pt U yæ przewodów miedzianych + szary - czerwony * szary + czerwony - szary * szary U yæ przewodów miedzianych N NiCrSi-NiSi + pomarañcz. - niebieski * pomarañcz. + pomarañcz. - czerwony * br¹zowy + pomarañcz. - czerwony * br¹zowy + pomarañcz. - czerwony * br¹zowy + ró owy - bia³y * niebieski E NiCr-CuNi + br¹zowy - niebieski * br¹zowy + br¹zowy - czerwony * br¹zowy + czerwony - szary * szary + ó³ty - fioletowy * fioletowy + br¹zowy - bia³y * niebieski Alarmy AL i wejœcia binarne BI Pod³¹czenie do zacisków uk³adu alarmów (przekaźniki elektromechaniczne) AL Alarmy wykonane s¹ jako NO. Parametry uk³adu alarmów podano w punkcie 10 Dane techniczne. 14

15 - Pod³¹czenie sygna³u steruj¹cego do zacisków uk³adu wejœæ binarnych BI Wejœcia binarne BI s¹ sterowane sygna³em: 0 V d.c. wejœcie binarne nieaktywne lub V d.c. wejœcie binarne aktywne Interfejs RS485 (Modbus Slave) Interfejs RS485 umo liwia odczyt z rejestratora wartoœci chwilowych wejœæ analogowych, wejœæ binarnych i stanu alarmów Zasilanie rejestratora (AC lub DC) Uwaga: Rejestrator musi być uziemiony lub zerowany. 15

16 5. ZNAKI GRAFICZNE NA EKRANIE REJESTRATORA 5.1 Pasek informacyjny Karta CF w rejestratorze, czêœciowo zapisana Informacja o mo liwoœci otwarcia okna Menu kontekstowego, przez naciœniêcie ekranu w dowolnym miejscu Nazwa otwartej na ekranie grupy kana³ów logicznych Alarm w rejestratorze Data Czas Brak karty CF w rejestratorze Przekroczony poziom zapisu 90% pojemnoœci karty CF W³¹czone automatyczne prze³¹czanie ekranów Przegl¹danie danych archiwalnych 5.2 Widoki pomiarów Przekroczenie zakresu w kanale powy ej górnej granicy, stan alarmu w kanale Przekroczenie zakresu w kanale poni ej dolnej granicy Sygnalizacja wyst¹pienia alarmu w rejestratorze 16

17 5.3 Menu obs³ugi Zatwierdzenie wyboru, wprowadzenie zmian Anulowanie bez wprowadzenia zmian Przyciski globalnej nawigacji Przyciski nawigacji po dostêpnych opcjach Przyciski kopiowania globalnego nastaw pomiêdzy oknami menu Wprowadzenie liczby lub ci¹gu znaków Wybór opcji z listy lub dialogu Pomoc kontekstowa 5.4 Komunikaty informacyjne Ostrze enie Symbol wyst¹pienia b³êdu Pytanie Ikona informacyjna 17

18 5.5 Dialogi - wyboru: Pojedynczego: Wielokrotnego: - wprowadzania liczb Sta³oprzecinkowych: Zmiennoprzecinkowych: 18

19 - wprowadzania ci¹gu znaków (ma³e i du e litery, liczby i znaki specjalne, has³o) Ma³e i du e litery, liczby i znaki specjalne: Has³o (zastêpowane jest kropkami): 6. URUCHOMIENIE REJESTRATORA Po pod³¹czeniu zasilania pojawia siê ekran startowy z logo producenta. Logo jest wyœwietlane przez czas potrzebny na inicjalizacjê procesów rejestratora. Nastêpnie pojawia siê ekran wizualizacji danych, który by³ wyœwietlany przy ostatnim wy³¹czaniu rejestratora z sieci. Po dotkniêciu w dowolnym miejscu ekranu pojawi siê Menu Kontekstowe. Symbol informuj¹cy o mo liwoœci otwarcia Menu Kontekstowego, przez naciœniêcie ekranu w dowolnym miejscu. 19

20 6.1 Menu kontekstowe Po naciœniêciu ekranu podczas wizualizacji danych pomiarowych wyœwietlane jest Menu kontekstowe. Wy³¹czenie menu kontekstowego Standardowo w menu dostêpny jest podstawowy zestaw funkcji potrzebnych do bie ¹cej obs³ugi rejestratora KD8: Wybór do edycji na ekranie kolejnej z zaprogramowanych 2 grup pomiarowych W rejestratorze mo na edytowaæ 2 grupy pomiarowe. W ka dej grupie mo na zaprogramowaæ do 6 wejœæ z dostêpnych w rejestratorze 3 lub 6 kana³ów analogowych i 4 lub 8 wejœæ binarnych. Programowanie parametrów grup pomiarowych p.punkt 7.8. Prze³¹czanie kolejnych ekranów, w wybranej grupie pomiarowej Kana³y zaprogramowane w danej grupie mog¹ byæ wyœwietlane na ekranach typu: cyfrowy, liniowy, bargrafy, analogowy i statystyczny. Opis i programowanie parametrów wizualizacji p.punkt Prze³¹czanie widoku dziennika alarmów i audytów W dziennikach (p.punkt 7.12) zapisywane s¹ informacje dotycz¹ce zdarzeñ wystêpuj¹cych podczas pracy rejestratora. Uwaga: Po przekroczeniu pojemnoœci dziennika najstarsze dane s¹ nadpisywane. Otwarcie opcji obs³ugi dostêpnych dla wybranego typu ekranu 20

21 Z menu kontekstowego dostêpne jest okno z informacjami systemowymi z Panelu sterowania KD8. Otwarcie okna informacji systemowych z Panelu Sterowania Dla ekranów: cyfrowy, bargrafy, analogowy i statystyczny dostêpne s¹ opcje: - W³¹cz/Wy³¹cz prze³¹czanie ekranów, p.punkt Zapisywanie danych archiwalnych na CF, p.punkt Wyjêcie karty CF, p.punkt Potwierdzenie alarmów, p.punkt Wiadomoœci u ytkownika, p.punkt 7.13 Dla ekranu liniowego dostêpne s¹ opcje: - Skala czasu (dla ekranu) - Wizualizowane sygna³y - Zoom sygna³ów, p.punkt Przejœcie do trybu przegl¹dania danych archiwalnych, p.punkt W³¹cz/Wy³¹cz prze³¹czanie ekranów, p.punkt Zapisywanie danych archiwalnych na CF, p.punkt Wyjêcie karty CF, p.punkt Potwierdzenie alarmów, p.punkt Wiadomoœci u ytkownika, p.punkt 7.13 Dla ka dego z dzienników (alarmów i audytów) dostêpne s¹ opcje: - Czyœæ ten dziennik/czyœæ wszystkie dzienniki/filtruj wzglêdem grupy... - Potwierdzenie alarmów, p.punkt Otwarcie okna Panel Sterowania KD8 z opcjami programowania parametrów rejestratora KD8 - przejœcie do konfiguracji parametrów rejestratora w oknie Panel Sterowania KD8, p.punkt Wejœcie do konfiguracji parametrów KD8, okno Panel Sterowania KD8 Aby przejœæ do konfiguracji rejestratora nale y w Menu kontekstowym wybraæ symbol Panel Sterowania KD8: Przejœcie do menu konfiguracji rejestratora. 21

22 Pojawi siê okno wyboru u ytkownika, który dan¹ konfiguracjê przeprowadzi. Przy pierwszym uruchomieniu istnieje tylko u ytkownik Administrator. Logowanie nastêpuje bez has³a, po zatwierdzeniu okna. Administrator mo e po przejœciu do Panelu Sterowania KD8 edytowaæ inn¹ nazwê u ytkownika i has³o dostêpu do rejestratora Nastêpnie nale y wybraæ w oknie Konfiguracja rodzaj konfiguracji parametrów rejestratora: Konfiguracja domyœlna s¹ to nastawy fabryczne lub podane przy zamówieniu wymagania dotycz¹ce indywidualnych nastaw rejestratora Edytuj bie ¹c¹ konfiguracjê przy pierwszym uruchomieniu jest to konfiguracja domyœlna, przy nastêpnych konfiguracja zmieniona przez u ytkownika w Panelu Sterowania KD8, p.punkt 6.2. Otwórz konfiguracjê z pliku wybór pliku konfiguracyjnego z zapisanych na karcie pamiêci CompactFlash. Gdy wybrano plik z rejestratora o innej konfiguracji sprzêtowej, wyœwietlana jest informacja: Po zaakceptowaniu plik konfiguracyjny jest przetwarzany i wczytywany do rejestratora. 22

23 Pojawi siê Panel Sterowania KD8. Jest to punkt wyjœciowy dla przeprowadzenia pe³nej konfiguracji rejestratora KD8. 7. KONFIGURACJA PARAMETRÓW KD8 Panel Sterowania KD8 jest oknem w którym uzyskuje siê bezpoœredni dostêp do menu obs³ugi KD8: - ustawienia ogólne rejestratora, p.punkt konfiguracja wejœæ pomiarowych, p.punkt konfiguracja alarmów A1 i A2 w analogowych kana³ach pomiarowych, p.punkt ustawienie parametrów wizualizacji i archiwizacji dla grup pomiarowych, p.punkt konfiguracja dzienników zdarzeñ (alarmów i audytów), p.punkt ustawienie parametrów interfejsu RS-485, p.punkt obs³uga karty CF, przegl¹danie plików, formatowanie karty, p.punkt odczyt informacji o rejestratorze, p.punkt ustawienie zasad dostêpu do zmian konfiguracji rejestratora, p.punkt 7.3 Uwagi: 1. W opisach menu Panelu Sterowania KD8 pochylonym drukiem wpisano dane przyk³adowe 2. Podczas konfiguracji rejestratora trwa pomiar i rejestracja danych zgodnie z dotychczasowymi nastawami. Z chwil¹ przejœcia do nowych nastaw, po zaakceptowaniu zmian nastêpuje przerwa w zapisie, inicjalizacja zmian i rozpoczêcie zapisu z nowymi danymi. 7.1 Ustawienia ogólne Po naciœniêciu ikony otwiera siê okno konfiguracji parametrów ogólnych: opis rejestratora, wybór jêzyka menu, ustawienie daty i czasu, wybór jednostki temperatury, pojemnoœæ dziennika zdarzeñ (audytów), czas wygaszanie ekranu, ustawienie jasnoœci ekranu. Dostêpna jest te procedura kalibracji ekranu dotykowego, p.punkt

24 Menu programowania ustawieñ ogólnych: Symbol urz¹dzenia: KD8 Edycja opisu Opis urz¹dzenia: Screen Recorder Edycja opisu Podstawowe Ekran LCD Jêzyk: Data i czas: Jednostka temperatury: Wygaszacz ekranu: Podœwietlanie LCD: Kalibracja ekranu: Polski 12:00:00 (24/01/08) C 15 min Wybór: - Polski, Angielski, Rosyjski, W³oski, Francuski, Rumuñski, Niemiecki, Portugalski (Brazylia). - Ustawienia czasu - Wybór strefy czasowej - Ustawienie automatycznej zmiany czasu (letni/zimowy) Wybór: - Wy³¹czone - 5, 10, 15, 30 minut - 1, 6, 12 godzin 100% Ustawienie jasnoœci ekranu p. punkt 8.3 CompactFlash Wybór: Szybkie formatowanie karty CF/Pe³ne formatowanie karty CF Dzienniki Rozmiar dziennika audytów: Rozmiar dziennika alarmów: Edycja wartoœci parametru Inne Wiadomoœci: MSG1,... Wybór: - Wybór i edycja wiadomoœci MSG Konfiguracja interfejsu Modbus Slave Po naciœniêciu ikony otwiera siê okno konfiguracji protoko³u komunikacyjnego Modbus Slave. 24

25 Menu programowania parametrów interfejsu Modbus Slave: Tryb: RTU 8N2 Wybór: ASCII 8N1, ASCII 7N2, ASCII 7N1, ASCII 7O1, RTU 8N2, RTU 8E1, RTU 8O1, RTU 8N1, Slave Transmisja: Wybór: 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 57600, , , , ID: 1 Edycja wartoœci parametru Opóźnienie odpowiedzi: 0 Edycja wartoœci parametru Uwaga: 1. Mapa rejestrów dostêpna jest w instrukcji obs³ugi protoko³u komunikacyjnego Modbus. 2. Dla protoko³u Modbus Slave dostêpne s¹ wartoœci chwilowe pomiarów, stan wejœæ binarnych i stan alarmów 7.3 Bezpieczeñstwo KD8 Po naciœniêciu ikony otwiera siê okno edycji nazwy u ytkownika rejestratora i has³a dostêpu do konfiguracji rejestratora. Menu programowania dostêpu do konfiguracji KD8: Edytowany u ytkownik: 1 (Admin) Nazwa: Admin Edycja nazwy Ustawienia Has³o:... Edycja has³a 25

26 7.4 Informacje systemowe Po naciœniêciu ikony otwiera siê okno z informacjami o systemie rejestratora, stanie pamiêci, sprzêcie zainstalowanym w rejestratorze, stanie zapisania karty pamiêci CF i bufora wewnêtrznego grup pomiarowych. Jest te zak³adka obs³ugi aktualizacji programu rejestratora (p.punkt 8.4) i dostêpu do obs³ugi serwisowej (obs³uga serwisowa jest dostêpna tylko dla autoryzowanych u ytkowników). Informacje systemowe i menu aktualizacji systemu: Informacje systemowe System: Pamiêæ: Sprzêt: Bufory: Informacje o rejestratorze: Nazwa: Rejestrator Ekranowy KD8 Wersja systemu: (13/05/2008, 09:28) Wersja sprzêtu: <informacja dla potrzeb serwisu> Wersja bootloader a: Numer seryjny: Zape³nienie pamiêci: 48% Dostêpna fizyczna pamiêæ: 3.33 MB (3408 KB) Ca³kowita pojemnoœæ pamiêci: 6,37 MB (6520 KB) Slot 1: pusty lub nazwa wstawionej karty Slot 2: pusty lub nazwa wstawionej karty Slot 3: pusty lub nazwa wstawionej karty Karta Compact Flash: nie w³o ona lub informacje o w³o onej karcie Karta CompactFlash: w³o ona Zape³nienie karty CF: 85% Wolne miejsce na karcie CF: 2,31MB (2364 KB) Ca³kowita pojemnoœæ karty CF: 121,99 MB ( KB) Stan bufora wewnêtrznego: informacje o iloœci wolnych wpisów i czasie pracy KD8 do chwili zape³nienia bufora ka dej z 2 grup pomiarowych. Aktualizacja: Plik aktualizacji: Wybór: Przegl¹darka plików wybór z zapisanych na karcie CF plików konfiguracyjnych Serwis: Aktualizacja: Uruchomienie procedury aktualizacji systemu Menu dostêpne dla autoryzowanych u ytkowników 26

27 7.5 Karta CF Po naciœniêciu ikony, gdy karta CF jest wstawiona do rejestratora, otwiera siê okno przegl¹darki plików. Gdy brak karty, pojawia siê odpowiedni komunikat. 7.6 Konfiguracja, wizualizacja i archiwizacja grup pomiarowych Po naciœniêciu ikony otwiera siê okno programowania i wizualizacji 1 lub 2 grup pomiarowych. Nale y okreœliæ nazwê grupy, wybraæ dla grupy 1 do 6 kana³ów z dostêpnych w KD8 7 lub 14 kana³ów (3 lub 6 wejœæ analogowych i 4 lub 8 wejœæ binarnych) oraz zaprogramowaæ parametry wizualizacji i archiwizacji danych, p.punkt 7.8. Menu programowania wybranej grupy kana³ów: Edytowana grupa: Wybór grupy: 1 (Process Group 1)... 2 (Process Group 2) Grupa: W³¹czone Wybór: Wy³¹czone/W³¹czone Ogólne Nazwa: Process Group 1 Edycja nazwy Ustawienia: Kana³y: 1,2,3,4,5,6 Podstawa czasu: 0 min, 10s, 0 ms Wybór: Wybór do danej grupy kana- ³ów, z dostêpnych w rejestratorze do 14 kana³ów (AI1...6 i BI1...8) Wybór: Wybór i edycja parametrów podstawy czasu 27

28 Widoki: 1, 2, 3, 4, 5 Wybór: Wybór do 5 widoków prezentacji danych na ekranie dla danej grupy Orientacja: Pozioma Wybór: Pozioma Pionowa Ekran Gruboœæ linii: 2 Wybór: Wybór gruboœci linii T³o: Czarne Wybór: Czarne Bia³e Ustawienia wspólne dla wszystkich grup (zaznaczyæ je eli wspólne) Arch. Zdarzenia Dziennik alarmów: Archiwizacja wy³¹czona: Zapis danych na CF: Twórz nowy plik: Wybór: Wy³./W³. archiwizacja dziennika (zapis do pliku) Wybór: Wybór wejœæ binarnych których stan logiczny bêdzie mia³ wp³yw na realizacjê zdarzeñ: Archiwizacja, Zapis danych na CF, Twórz nowy plik Czas auto-widoków: 10 s Edycja: Ustawienie czasu prze³¹czania ekranów w danej grupie Wspólne (parametry wspólne dla obu grup, nadrzêdne w stosunku do parametrów ustawionych w ka dej z grup) Zdarzenia: Czas wyjœcia z archiwum: Format pliku: Brak, Brak, Brak 15 minut CSV Wybór wejœæ binarnych których stan logiczny bêdzie mia³ wp³yw na realizacjê zdarzeñ: Archiwizacja, Zapis danych na CF, Tworzenie nowego pliku Wybór: Ustawienie czasu po up³ywie którego nast¹pi automatyczne wyjœcie z trybu archiwalnego Wybór: CSV / CSV z podpisem cyfrowym/ Binarny z podpisem cyfrowym Dziennik audytów: W³¹czone Wybór: W³./Wy³. archiwizacja dziennika audytów (zapis do pliku) Gdzie: Okres sk³adowania okres zapisu do pamiêci danych z wybranej grupie Okres prze³¹czania - okres prze³¹czania ekranów w wybranej grupie Orientacja: pionowa/pozioma dotyczy wizualizacji danych w postaci wykresów liniowych i bargrafów Zapis danych na CF: zmiana stanu wybranego kana³u (z 0 na 1) wymusza zapis wszystkich najnowszych danych z pamiêci na CF Archiwizacja wy³¹czane przez: stan wybranego kana³u (1 /ON) wy³¹cza archiwizacjê danych Twórz nowy plik: zmiana stanu wybranego kana³u (z 0 na 1) powoduje utworzenie nowego pliku z danymi pomiarowymi 28

29 7.7 Wejœcia analogowe i binarne Po naciœniêciu ikony otwiera siê okno programowania wejœæ analogowych z alarmami A1 i A2 oraz wejœæ binarnych. Dla ka dego z wybranych wejœæ analogowych mo na wybraæ i skonfigurowaæ typ sygna³u wejœciowego, wpisaæ nazwê i opis wejœcia, ustawiæ zakres wyjœciowy, kolor wykresu na ekranie i zoom sygna³ów, zaprogramowaæ parametry alarmów A1 i A2. Jako parametr wspólny mo na wybraæ wejœcie binarne którego stan logiczny 1 bêdzie blokowa³ alarmy zaprogramowane we wszystkich wejœciach analogowych. Dla ka dego z wybranych wejœæ binarnych nale y wpisaæ nazwê i opis wejœcia oraz opis etykiety stanów logicznych wejœcia Programowanie wejœæ analogowych AI1... AI6 Wejœcie: Typ wejœcia: wybór: AI1... AI6, BI1... BI8 / Kopiuj do: kopiowanie nastaw do wybranego wejœcia analogowego / binarnego AI1-Wej.analogowe, 0-10 V Wej.analogowe AI1...AI6 Menu konfiguracji wybranego wejœcia analogowego Ogólne Nazwa: Ch2 Edycja nazwy Opis: Channel 1 Edycja nazwy Zakres wyjœciowy: mv Edycja parametrów: Precyzja, Min, Max, Jednostka lub Kopiuj z wejœcia Wizualizacja Kolor: Zoom sygna³ów: mv Wybór koloru linii wykresu na ekranie Edycja parametrów: Min, Max lub Kopiuj z wejœcia 29

30 Typ alarmu Min Wybór: Wy³., Min, Max, Zakres W³., Zakres Wy³. Wartoœæ alarmu 2.00 Edycja wartoœci parametru Typ Procentowa, Wartoœæ, Procentowa Wy³., Wartoœæ Wy³. Procent Edycja wartoœci parametru Histereza alarmu Wartoœæ; 0.00; 0 sek. Wartoœæ hist. Edycja wartoœci parametru Alarm: A1/A2 Czas Edycja wartoœci parametru Typ potwierdzenia: Wybór: Brak, Zatrzaskowy, Akceptuj¹cy Sterowanie alarmem Brak; Brak, Wy³¹czone Alarm blokowany: Wybór: Brak, Wej. Binarne Kontrola wej. Wybór: W³¹czony/ Wy³¹czony Zapis do dziennika: W³¹czone Wybór: W³./Wy³. zapis alarmu do pliku dziennika Wspólne Alarmy blokowane: Brak Wybór: Brak, Wejœcie binarne BI1...BI8 Zakres wyjœciowy - podczas pomiarów wielkoœci wejœciowej na ekranie wyœwietlana jest proporcjonalna wartoœæ wyjœciowa w granicach okreœlonych tym parametrem. Zoom sygna³ów - podczas wyœwietlania ekranu analogowego (wykres liniowy), po otwarciu menu kontekstowego i wybraniu w nim opcji: Zoom sygna³ów, wybrany kana³ wyœwietlany jest na ekranie analogowym w granicach okreœlonych tym parametrem (p. punkt 7.9). Parametry wspólne dla wszystkich kana³ów (mog¹ byæ globalnie modyfikowane przez zmianê ka dego z nich w dowolnym kanale): Alarmy blokowane: - Aktywacja nast¹pi je eli wybrane wejœcie binarne bêdzie w stanie logicznym 1 30

31 Konfiguracja parametrów wejœcia analogowego Konfiguracja: AI1 Wejœcie analogowe Ogólne Typ sygna³u wejœciowego: Napiêcie Wybór typu sygna³u Zakres: Edycja zakresu - Wybór typu sygna³u: Parametry uk³adu pomiarowego dla sygna³u: napiêcie i pr¹d: Sygna³ wejœciowy Symbol sygna³u w menu Zakres pomiarowy Minimalny podzakres Napiêcie mv 0... ± 9999 mv 5 mv Pr¹d ma 0...±20 ma 1 ma Wybraæ typ sygna³u wejœciowego i ustawiæ zakres wejœciowy. Wartoœæ górnej granicy zakresu (Max) musi byæ wiêksza od wartoœci dolnej granicy (Min), przy zachowaniu minimalnej jego rozpiêtoœci wg tablicy jw. Nastêpnie wpisaæ nazwê i opis kana³u oraz ustawiæ parametry zakresu wyjœciowego (Precyzja, Min, Max i Jednostka). Typ sygna³u jest ustawiony automatycznie jako analogowy. Mo na te wybraæ opcjê kopiowania parametrów z wejœcia pomiarowego do wyjœcia. 31

32 Parametry uk³adu pomiarowego dla pomiaru temperatury termoelementem (TC): Sygna³ wejœciowy Symbol sygna³u w menu J (Fe CuNi) TC J K (NiCr NiAl) TC K N (NiCrSi Ni Si) TC N E (NiCr-CuNi) TC E R (PtRh13 - Pt) TC R S (PtRh10 - Pt) TC S T (Cu- CuNi) TC T Zakres pomiarowy C ( F) C ( F) C ( F) C ( F) C ( F) C ( F) C ( F) B (PtRh30 - PtRh6) TC B C ( F) Termoelementy typu L (TXK) i K (TXA) wg normy GOST Minimalny podzakres 100 C (212 F) 130 C (266 F) 200 C (392 F) 100 C (212 F) 540 C (1004 F) 570 C (1058 F) 110 C (230 F) 1000 C (1832 F) Po wybraniu typu sygna³u ustawiæ górn¹ i doln¹ granicê sygna³u wejœciowego. Wartoœæ górnej granicy zakresu (Max) musi byæ wiêksza od wartoœci dolnej granicy (Min), przy zachowaniu minimalnej jego rozpiêtoœci wg tablicy jw. Kompensacja spoiny odniesienia: okreœla sposób kompensacji spoiny odniesienia termoelementu: - Wewnêtrzna (ACJC): ustala samoczynn¹ kompensacjê spoiny, czujnikiem temperatury umieszczonym na pakiecie pomiarowym. - Zewnêtrzna: ustawiona standardowo temperatura spoiny odniesienia 23 C mo e byæ zmieniana Nastêpnie wpisaæ nazwê i opis kana³u oraz ustawiæ parametry zakresu wyjœciowego (Precyzja, Min, Max i Jednostka). Typ sygna³u jest ustawiony automatycznie jako analogowy. Mo na te wybraæ opcjê kopiowania parametrów z wejœcia pomiarowego do wyjœcia. 32

33 Parametry uk³adu pomiarowego dla pomiaru temperatury opornikiem termometrycznym: Sygna³ wejœciowy Symbol sygna³u w menu Zakres pomiarowy Minimalny podzakres Opornik termometryczny (RTD): Pt 100 Pt C ( F) Pt 500 Pt 500 Pt 1000 Pt 1000 Ni 100 Ni 100 Cu 100 Cu C ( F) C ( F) C ( F) C ( F) 50 C (122 F) Oporniki termometryczne PT i Cu (GR21, 50P, 100P, 50M,100M) wg norm GOST i GOST Po wybraniu typu sygna³u ustawiæ górn¹ i doln¹ granicê sygna³u wejœciowego. Wartoœæ górnej granicy zakresu (Max) musi byæ wiêksza od wartoœci dolnej granicy (Min), przy zachowaniu minimalnej jego rozpiêtoœci wg tablicy jw. Sposób programowania parametru Rezystancja linii zale y od sposobu pod³¹czenia czujnika: - w po³¹czeniu trójprzewodowym i dwuprzewodowym z opornikiem wyrównawczym zaprogramowaæ nale y wartoœæ 0. Ka da inna wartoœæ bêdzie traktowana jako rezystancja linii i uwzglêdniana przy obliczaniu wyniku pomiaru, co spowoduje powstanie b³êdu. - w po³¹czeniu dwuprzewodowym ze znan¹ opornoœci¹ linii ³¹cz¹cej zaprogramowaæ wartoœæ równ¹ ³¹cznej rezystancji obu przewodów. Rezystancjê linii wprowadza siê jako wartoœæ sta³oprzecinkow¹ z przedzia³u Nastêpnie wpisaæ nazwê i opis kana³u oraz ustawiæ parametry zakresu wyjœciowego (Precyzja, Min, Max i Jednostka). Typ sygna³u jest ustawiony automatycznie jako analogowy. Mo na te wybraæ opcjê kopiowania parametrów z wejœcia pomiarowego do wyjœcia. 33

34 Parametry uk³adu pomiarowego dla pomiaru rezystancji nadajnikiem rezystancyjnym i potencjometrycznym: Sygna³ wejœciowy Symbol sygna³u w menu Zakres pomiarowy Minimalny podzakres Nadajnik potencjometryczny Nad.Pot Nadajnik rezystancyjny Nad.Rez Po wybraniu typu sygna³u ustawiæ górn¹ i doln¹ granicê sygna³u wejœciowego. Wartoœæ górnej granicy zakresu (Max) musi byæ wiêksza ni wartoœæ dolnej granicy (Min), przy zachowaniu minimalnej jego rozpiêtoœci wg tablicy jw. Dla zakresu Nadajnik potencjometryczny zaprogramowaæ wartoœæ rzeczywistej rezystancji nadajnika Dla zakresu Nadajnik rezystancyjny. Sposób programowania parametru Rezystancja linii zale y od sposobu pod³¹czenia nadajnika: w po³¹czeniu trójprzewodowym i dwuprzewodowym z opornikiem wyrównawczym zaprogramowaæ nale y wartoœæ 0. Ka - da inna wartoœæ bêdzie traktowana jako rezystancja linii i uwzglêdniana przy obliczaniu wyniku pomiaru, co spowoduje powstanie b³êdu. w po³¹czeniu dwuprzewodowym ze znan¹ opornoœci¹ linii ³¹cz¹cej zaprogramowaæ wartoœæ równ¹ ³¹cznej rezystancji obu przewodów. Rezystancjê linii wprowadza siê jako wartoœæ sta³oprzecinkow¹ z przedzia³u Nastêpnie ustawiæ parametry zakresu wyjœciowego (Precyzja, Min, Max i Jednostka). Typ sygna³u jest ustawiany automatycznie jako analogowy. Mo na te wybraæ opcjê kopiowania parametrów z wejœcia pomiarowego do wyjœcia. 34

35 7.7.2 Programowanie alarmów (A1 i A2) w wejœciu analogowym Zak³adki alarmów A1 i A2 dotycz¹ tylko wejœæ analogowych, dla wejœæ binarnych s¹ wy³¹czone. W zak³adkach A1 i A2 wybraæ i ustawiæ parametry alarmów (ustawienia bêd¹ aktywne po zapisaniu konfiguracji rejestratora): Typ alarmu: - Wy³¹czony lub - Min, Max alarm jest w³¹czony gdy wartoœæ kana³u jest poni ej /powy ej/ ustawionej wartoœci alarmu - Zakres W., Zakres Wy³. alarm jest w³¹czony gdy wartoœæ kana³u jest pomiêdzy/poza sustawionymi wartoœciami alarmowania (Dolny limit, Górny limit) - B³¹d na wejœciu wyzwolenie stanu alarmowego w przypadku dowolnego b³êdu wejœcia (przerwa czujnika, b³¹d kominikacji, przekroczenie zakresu) 35

36 Histereza alarmu: - Typ Procentowa, Wartoœæ, Procentowa Wy³., Wartoœæ Wy³. (wp³ywaj¹ na stan za³¹czenia i wy³¹czenia alarmu) Procent (dla typu Procentowa i Procentowa Wy³.) edycja wartoœci w procentach zakresu kana³u Wartoœæ hist. (dla typu Wartoœæ i Wartoœæ Wy³.) edycja wartoœci w jednostce zakresu kana³u (wartoœæ dodatnia) Czas (wartoœæ histerezy w jednostce czasu) edycja wartoœci 36

37 Po zaprogramowaniu histerezy alarmu wartoœciowej lub procentowej i czasowej wiêkszej od zera zadzia³anie alarmu nast¹pi gdy oba warunki s¹ jednoczeœnie spe³nione. Rys. 1 Schemat dzia³ania alarmu typu Zakres Wy³. Rys. 2 Schemat dzia³ania alarmu typu Zakres W³. 37

38 Rys. 3 Schemat dzia³ania alarmu typu MAX z uwzglêdnieniem histerezy typu Wartoœæ i Histerezy czasowej Sterowanie alarmem 38

39 - Typ potwierdzenia: Brak opcja wy³¹czona Zatrzaskowy stan alarmowy jest podtrzymywany w rejestratorze dopóki nie zostanie potwierdzony przez operatora Akceptuj¹cy wy³¹czenie przez operatora stanu alarmowego w rejestratorze Podczas pracy rejestratora, w menu kontekstowym mo na wybraæ opcjê potwierdzenia alarmów wg zaprogramowanych jw. ustawieñ. Wejœcie w menu potwierdzenia alarmów chronione jest has³em u ytkownika. - Alarm blokowany: Brak opcja wy³¹czona Wejœcie binarne BI 1... BI8 wybór wejœcia binarnego którego stan logiczny 1 (ON) bêdzie blokowa³ aktualny stan alarmów. Nastawa dotyczy wybranego wejœcia analogowego. Je eli w ustawieniach aktualnie wybranego wejœcia analogowego lub innego, w zak³adce Wspólne ustawiono blokowanie alarmu przez inne wejœcie binarne to nastawa ta jako nadrzêdna bêdzie decydowaæ o blokowaniu alarmu w tym i pozosta- ³ych wejœciach analogowych (p.punkt 7.7.4) - Obs³uga b³êdów: Ignoruj b³êdy na wejœciu, Alarm W³¹czony, gdy wyst¹pi b³¹d, Alarm Wy³¹czony, gdy wyst¹pi b³¹d. Do b³êdów zalicza siê przerwê komunikacji lub b³¹d czujnika, natomiast przekroczenie zakresu nim nie jest. 39

40 Zapis do dziennika Wy³¹czone/W³¹czone zapisywanie komunikatów alarmowych w Dzienniku alarmów Konfiguracja parametrów wejœcia binarnego BI1... BI8 Wybór wejœcia Typ sygna³u wyjœciowego kana³u jest ustawiany automatycznie jako binarny i w tej postaci bêdzie on wizualizowany i archiwizowany. 40

41 W zak³adce Ogólne wpisaæ nazwê i opis kana³u oraz opis wyjœciowych stanów logicznych 1 i 0 kana³u (standardowo jest ON i OFF). Dla wejœcia binarnego programowanie parametrów alarmów w zak³adkach A1 i A2 jest wy³¹czone. Parametr ustawiony w zak³adce Wspólne dotyczy wszystkich pozosta³ych wejœæ (analogowych i binarnych) i w ka dym z tych wejœæ mo e byæ modyfikowany Parametry wspólne wejœæ W zak³adce Wspólne mo na wybraæ Wejœcie Binarne którego stan logiczny 1 (ON) bêdzie blokowa³ aktualny stan wszystkich alarmów w wejœciach pomiarowych. Jest to nastawa wspólna (nadrzêdna) dla wszystkich analogowych wejœæ pomiarowych. Mo e byæ zmieniona na poziomie ka dego innego wejœcia analogowego. 7.8 Programowanie grup pomiarowych Dla wizualizacji i analizy danych pomiarowych zwi¹zanych np. z okreœlonym procesem technologicznym, mo na kana³y (wejœcia analogowe i binarne) ³¹czyæ w 1 lub 2 grupy pomiarowe (ka da z kana³ami), dla których ustala siê indywidualny zestaw parametrów. Po wybraniu w oknie Panel Sterowania KD8 ikony grupy kana³ów., otwiera siê okno edycji wybranej W³./Wy³. grupy Edycja nazwy grupy Wybór grupy Wybór kana³ów dla grupy Ustawienie podstawy czasu Kopiowanie parametrów dla innych grup 41

42 7.8.1 Programowanie parametrów grupy Dla ka dej edytowanej grupy kana³ów (...Panel Sterowania KD8 Wizualizacja i archiwizacja Edytowana grupa) w zak³adce Ogólne mo - na wybraæ do prezentacji kana³ów (wejœcia analogowe i binarne) z 14 dostêpnych w rejestratorze (dla wykonania z 6 wejœciami pomiarowymi i 8 wejœciami binarnymi), wpisaæ nazwê grupy i ustawiæ podstawê czasu dla grupy. W zak³adce Ekran wybiera siê widoki ekranów (1-cyfrowy, 2- liniowy, 3- bargrafy, 4- analogowy, 5- statystyczny), orientacjê ekranu (pozioma lub pionowa), gruboœæ linii dla ekranu liniowego i t³o ekranu (czarne lub bia³e). W zak³adce Arch. ustawiany jest stan pracy Dziennika alarmów. Gdy dziennik jest ustawiony jako Wy³¹czony jest on wyœwietlany na ekranie lecz nie jest zapisywany na karcie CF. Gdy jest on ustawiony jako W³¹czony jest wyœwietlany na ekranie i zapisywany na karcie CF (p.punkt 8.1.3) W zak³adce Zdarzenia ustawiane s¹ parametry: Archiwum wy³. przez: archiwizacja danych pomiarowych grupy wy³¹czana jest przez stan logiczny 1 (ON) wybranego wejœcia binarnego. Zapis danych na CF: wymuszenie zapisu najnowszych danych grupy z bufora na kartê CF nast¹pi w chwili zmiany stanu logicznego wybranego wejœcia binarnego z 0 (OFF) na 1 (ON). Niezale nie od tego zdarzenia, dane s¹ okresowo zapisywane na karcie CF. Twórz nowy plik: wymuszenie utworzenia nowego pliku z danymi grupy nast¹pi z chwil¹ zmiany stanu logicznego wybranego wejœcia binarnego z 0 (OFF) na 1 (ON). 42

43 W zak³adce Wspólne ustawiane s¹ parametry konfiguracyjne wspólne dla wszystkich grup kana³ów zaprogramowanych w rejestratorze: Czas auto-widoków: czas prze³¹czania ekranów w³¹czany przez u ytkownika w opcji menu kontekstowego (p.ni ej) Zdarzenia: - Archiwizacja wy³.: Brak lub Wy³¹czenie archiwizacji danych nast¹pi gdy stan logiczny wybranego wejœcia binarnego jest 1 (ON), p.uwaga ni ej. - Zapis danych na CF: Brak lub Wymuszenie zapisu najnowszych danych pomiarowych z bufora na kartê CF nast¹pi w chwili zmiany stanu wybranego wejœcia binarnego z 0 (OFF) na 1 (ON). Niezale nie od tego zdarzenia, dane s¹ okresowo zapisywane na karcie CF. Analogowa wartość wyjściowa kanału większa od zera interpretowana jest w KD8 jako stan logiczny 1 (ON) danego kanału. - Stwórz nowe pliki: Brak lub Nowe pliki z danymi grup pomiarowych zostan¹ utworzone z chwil¹ zmiany stanu logicznego wybranego wejœcia binarnego z 0 (OFF) na 1 (ON). Czas wyjœcia z archiwum: ustawiony czas automatycznego wyjœcia z przegl¹dania danych archiwalnych, w przypadku gdyby u ytkownik zapomnia³ go zamkn¹æ. Czas liczony jest od ostatniego naciœniêcia przycisku w menu kontekstowym. Format pliku: wybór formatu w jakim zostan¹ zapisane dane pomiarowe na kartê: CF, CSV, CSV z podpisem cyfrowym lub Binarny z podpisem cyfrowym (p.punkt 7.10) Dziennik audytów: gdy jest ustawiony jako W³¹czone wyœwietlany jest na ekranie (p.punkt 7.12) i zapisywany na karcie CF. Gdy ustawiony jest jako Wy³¹czony wyœwietlany jest na ekranie, lecz nie jest archiwizowany na karcie CF. Parametry w zak³adce Wspólne mog¹ byæ modyfikowane z poziomu innej grupy pomiarowej. Ka da z grup kana³ów mo e byæ wy³¹czona. Dane pomiarowe z poszczególnych grup zapisywane s¹ na karcie pamiêci CF w plikach o pojemnoœci do 8 MB w przypadku plików binarnych. W formacie tekstowym pliki zawieraj¹ do 65 tys. wpisów (rekordów). Plik tekstowy *.csv obs³ugiwany jest m.in. przez program MS Excel a plik binarny mo na przegl¹daæ w programie KDArchive, p.punkt 9.4. Struktura nazwy zapisanego na karcie CF pliku grupy kana³ów, z danymi pomiarowymi: Rok, Miesi¹c, Dzieñ Godzina, Minuta, Sekunda, Symbol grupy Nazwa pliku 43

44 Podczas wyœwietlania danych pomiarowych mo na prze³¹czaæ widoki ekranów rêcznie, przez kolejne naciskanie ikony widoków w Menu kontekstowym. Mo na te w oknie opcji w³¹czyæ, zaprogramowany uprzednio (p.wy ej), automatyczny cykl ich prze³¹czania. Rêczne prze³¹czanie ekranów Wejœcie do wyboru automatycznego prze³¹czania ekranów Na ekranach rejestratora wyœwietlane s¹ informacje o aktualnym stanie pracy rejestratora, wartoœci chwilowe pomiaru, informacje o alarmach, przekroczeniach zakresu, przerwach czujników, braku danych a na ekranach statystycznych i bargrafach informacje o wartoœciach minimalnych i maksymalnych pomiarów w okresie bie ¹cej sesji pracy rejestratora Cyfrowy widok grupy kana³ów Sygnalizacja wyst¹pienia alarmu w rejestratorze Alarm typu Min Alarm typu Max Przekroczenie dolnej granicy zakresu pomiarowego Przerwa czujnika pomiarowego Przekroczenie górnej granicy zakresu pomiarowego, alarm typu Max w kanale 44

45 Sygna³ typu binarnego Typ alarmu i ustawione wartoœci alarmowe, w wybranym kanale, mog¹ byæ odczytane w Panelu Sterowania KD8 w menu ikony Wejœcia Wykres liniowy grupy kana³ów W menu edycji grupy kana³ów wybiera siê orientacjê wykresu (pozioma lub pionowa), gruboœæ linii sygna³u i t³o ekranu (czarne lub bia³e). - Wykres poziomy: Przekroczenie dolnej granicy zakresu pomiarowego Po naciœniêciu na pole wybranego kana³u prze³¹cza siê opis skali analogowej na zaprogramowany zakres wyjœciowy w tym kanale Alarm w 1 kanale Przekroczenie górnej granicy zakresu pomiarowego, alarm w kanale 45

46 Podczas wyœwietlania ekranu z wykresem liniowym (poziomym lub pionowym) dostêpne jest z Menu kontekstowego wejœcie do opcji obs³ugi danych archiwalnych, p.punk 8.2. W czasie przegl¹dania danych archiwalnych, na ekranie wyœwietlana jest ikona informuj¹ca o trybie pracy rejestratora. Rejestrator w trybie przegl¹du danych archiwalnych Aby zmieniæ widok ekranu z poziomego na pionowy (dotyczy ekranu liniowego i bargrafu) nale y w menu Panel Sterowania KD8 Wizualizacja i archiwizacja (p.punkt 8.2.1), w zak³adce Ekran wybraæ pionow¹ orientacjê wykresu. Dla wykresu liniowego (poziomego i pionowego) wybraæ mo na t³o widoku i gruboœæ linii wykresu. Binarny typ sygna³u. Po naciœniêciu na pole wybranego kana³u prze³¹cza siê opis skali na zaprogramowany zakres wyjœciowy 1 (ON)/0 (OFF) danego kana³u 46

47 - Wykres pionowy: Informacja o mo liwoœci otwarcia Menu kontekstowego przez naciœniêcie palcem ekranu Przerwa czujnika Widok skali zakresu wyjœciowego dla 4 kana³u (prze- ³¹czenie skali nastêpuje po naciœniêciu pola Ch4) Widok skali zakresu wyjœciowego dla 1 kana³u (prze- ³¹czenie skali nastêpuje po naciœniêciu pola Ch1) Przekroczenie dolnej granicy zakresu pomiarowego w 6 kanale Przekroczenie górnej granicy zakresu pomiarowego, alarm w kanale Binarny typ sygna³u. Po naciœniêciu na pole wybranego kana³u prze³¹cza siê opis skali na zaprogramowany zakres wyjœciowy 1 (ON)/0 (OFF) danego kana³u Ustawienia typu i wartoœci alarmów w wybranym kanale mo na odczytaæ w Panelu Sterowania KD8 w menu ikony Wejœcia, zak³adki A1 i A2. 47
