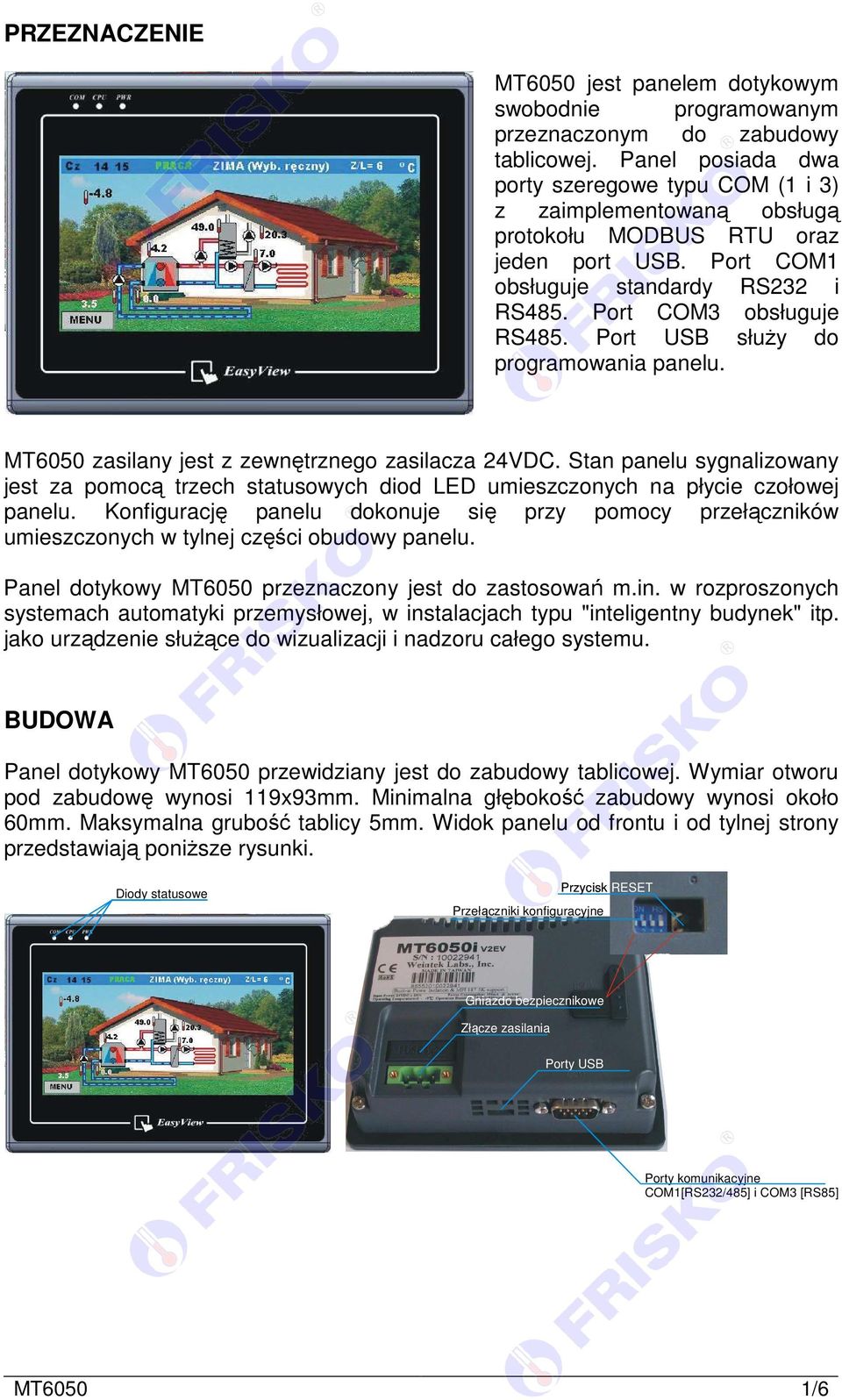

1 PRZEZNCZENIE MT6050 jest panelem dotykowym swobodnie programowanym przeznaczonym do zabudowy tablicowej. Panel posiada dwa porty szeregowe typu COM (1 i 3) z zaimplementowaną obsługą protokołu MODUS RTU oraz jeden port US. Port COM1 obsługuje standardy RS232 i. Port COM3 obsługuje. Port US słuŝy do programowania panelu. MT6050 zasilany jest z zewnętrznego zasilacza 24VDC. Stan panelu sygnalizowany jest za pomocą trzech statusowych diod LED umieszczonych na płycie czołowej panelu. Konfigurację panelu dokonuje się przy pomocy przełączników umieszczonych w tylnej części obudowy panelu. Panel dotykowy MT6050 przeznaczony jest do zastosowań m.in. w rozproszonych systemach automatyki przemysłowej, w instalacjach typu "inteligentny budynek" itp. jako urządzenie słuŝące do wizualizacji i nadzoru całego systemu. UDOW Panel dotykowy MT6050 przewidziany jest do zabudowy tablicowej. Wymiar otworu pod zabudowę wynosi 119x93mm. Minimalna głębokość zabudowy wynosi około 60mm. Maksymalna grubość tablicy 5mm. Widok panelu od frontu i od tylnej strony przedstawiają poniŝsze rysunki. Diody statusowe Przełączniki konfiguracyjne Przycisk RESET Gniazdo bezpiecznikowe Złącze zasilania Porty US Porty komunikacyjne COM1[RS232/485] i COM3 [RS85] MT6050 1/6

2 DIODY STTUSOWE Do sygnalizacji stanu panelu słuŝą trzy statusowe diody LED umieszczone na płycie czołowej panelu. Opis diod statusowych przedstawia poniŝsza tabela. Diody statusowe Dioda Opis COM Dioda niewykorzystywana. CPU Sygnalizacja pracy jednostki CPU panelu. PWR Sygnalizacja załączenia zasilania panelu. KFIGURCJ Do konfiguracji panelu słuŝą cztery przełączniki "DIP SW" umieszczone, pod zaślepką, w tylnej części obudowy panelu. Opis przełączników przedstawia poniŝsza tabela. Przełączniki konfiguracyjne Stan Opis Funkcja umoŝliwiająca kalibrację panelu dotykowego. Kalibrację naleŝy przeprowadzić zgodnie ze wskazówkami wyświetlanymi na ekranie panelu dotykowego. Wyłączenie paska systemowego. Funkcja serwisowa boot loader mode. Rezerwa Normalna praca panelu dotykowego. Zmiana konfiguracji jest aktywna po ponownym załączeniu zasilania panelu lub po naciśnięciu przycisku "RESET" znajdującego się obok przełączników konfiguracyjnych. MT6050 2/6

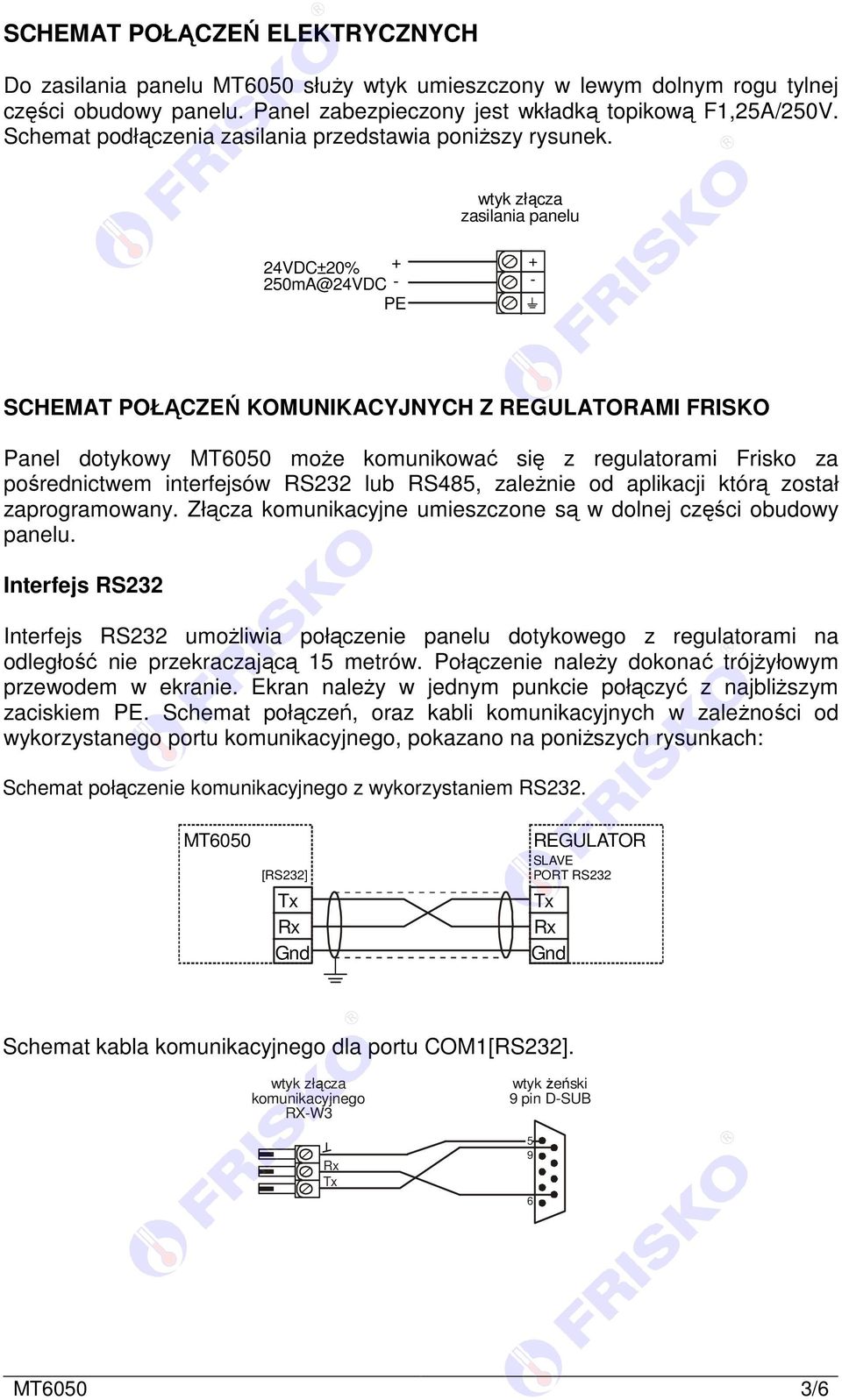

3 SCHEMT POŁĄCZEŃ ELEKTRYCZNYCH Do zasilania panelu MT6050 słuŝy wtyk umieszczony w lewym dolnym rogu tylnej części obudowy panelu. Panel zabezpieczony jest wkładką topikową F1,25/250V. Schemat podłączenia zasilania przedstawia poniŝszy rysunek. wtyk złącza zasilania panelu 24VDC±2 0% + 250m@24VDC - PE + - SCHEMT POŁĄCZEŃ KOMUNIKCYJNYCH Z REGULTORMI FRISKO Panel dotykowy MT6050 moŝe komunikować się z regulatorami Frisko za pośrednictwem interfejsów RS232 lub, zaleŝnie od aplikacji którą został zaprogramowany. Złącza komunikacyjne umieszczone są w dolnej części obudowy panelu. Interfejs RS232 Interfejs RS232 umoŝliwia połączenie panelu dotykowego z regulatorami na odległość nie przekraczającą 15 metrów. Połączenie naleŝy dokonać trójŝyłowym przewodem w ekranie. Ekran naleŝy w jednym punkcie połączyć z najbliŝszym zaciskiem PE. Schemat połączeń, oraz kabli komunikacyjnych w zaleŝności od wykorzystanego portu komunikacyjnego, pokazano na poniŝszych rysunkach: Schemat połączenie komunikacyjnego z wykorzystaniem RS232. MT6050 [RS232] Tx Rx Gnd REGULTOR SLVE PORT RS232 Tx Rx Gnd Schemat kabla komunikacyjnego dla portu COM1[RS232]. wtyk złącza komunikacyjnego RX-W3 Rx Tx 9 pin D-SU MT6050 3/6

4 Interfejs Interfejs jest wykorzystywany przy łączeniu panelu dotykowego MT6050 z kilkoma regulatorami w rozległym układzie sterowania na odległość do 1000m. Połączeń na odległości powyŝej 2m naleŝy dokonywać ekranowaną skrętką. Ekran naleŝy w jednym punkcie połączyć z najbliŝszym zaciskiem PE. W przypadku, gdy do wtyku zasilania panelu podłączony jest przewód PE to ekran magistrali komunikacyjnej powinien być podłączony do obudowy wtyku D-SU złącza komunikacyjnego. Schemat połączeń, oraz kabli komunikacyjnych w zaleŝności od wykorzystanego portu komunikacyjnego, pokazano na poniŝszych rysunkach: MT6050 RxD+ TxD- REGULTOR dr:1 [] PORT PORT PORT REGULTOR dr:2 REGULTOR dr:n Schemat kabla komunikacyjnego dla portu COM1[]. 9 pin D-SU 9 pin D-SU Schemat kabla komunikacyjnego dla portu COM3[]. 9 pin D-SU 9 pin D-SU MT6050 4/6

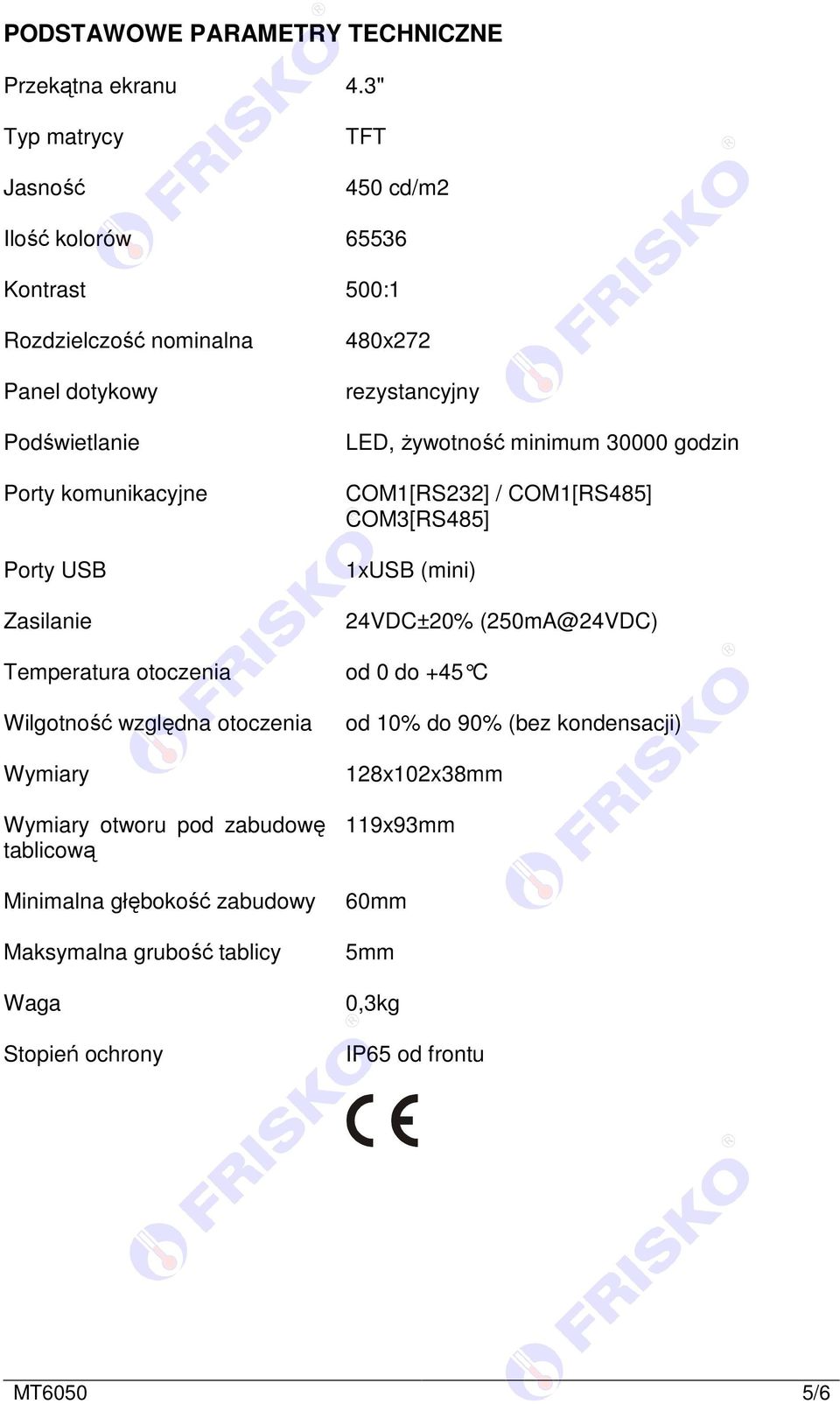

5 PODSTWOWE PRMETRY TECHNICZNE Przekątna ekranu 4.3" Typ matrycy Jasność TFT 450 cd/m2 Ilość kolorów Kontrast 500:1 Rozdzielczość nominalna Panel dotykowy Podświetlanie Porty komunikacyjne Porty US Zasilanie Temperatura otoczenia Wilgotność względna otoczenia Wymiary Wymiary otworu pod zabudowę tablicową Minimalna głębokość zabudowy Maksymalna grubość tablicy Waga Stopień ochrony 480x272 rezystancyjny LED, Ŝywotność minimum godzin COM1[RS232] / COM1[] COM3[] 1xUS (mini) 24VDC±20% (250m@24VDC) od 0 do +45 C od 10% do 90% (bez kondensacji) 128x102x38mm 119x93mm 60mm 5mm 0,3kg IP65 od frontu MT6050 5/6
