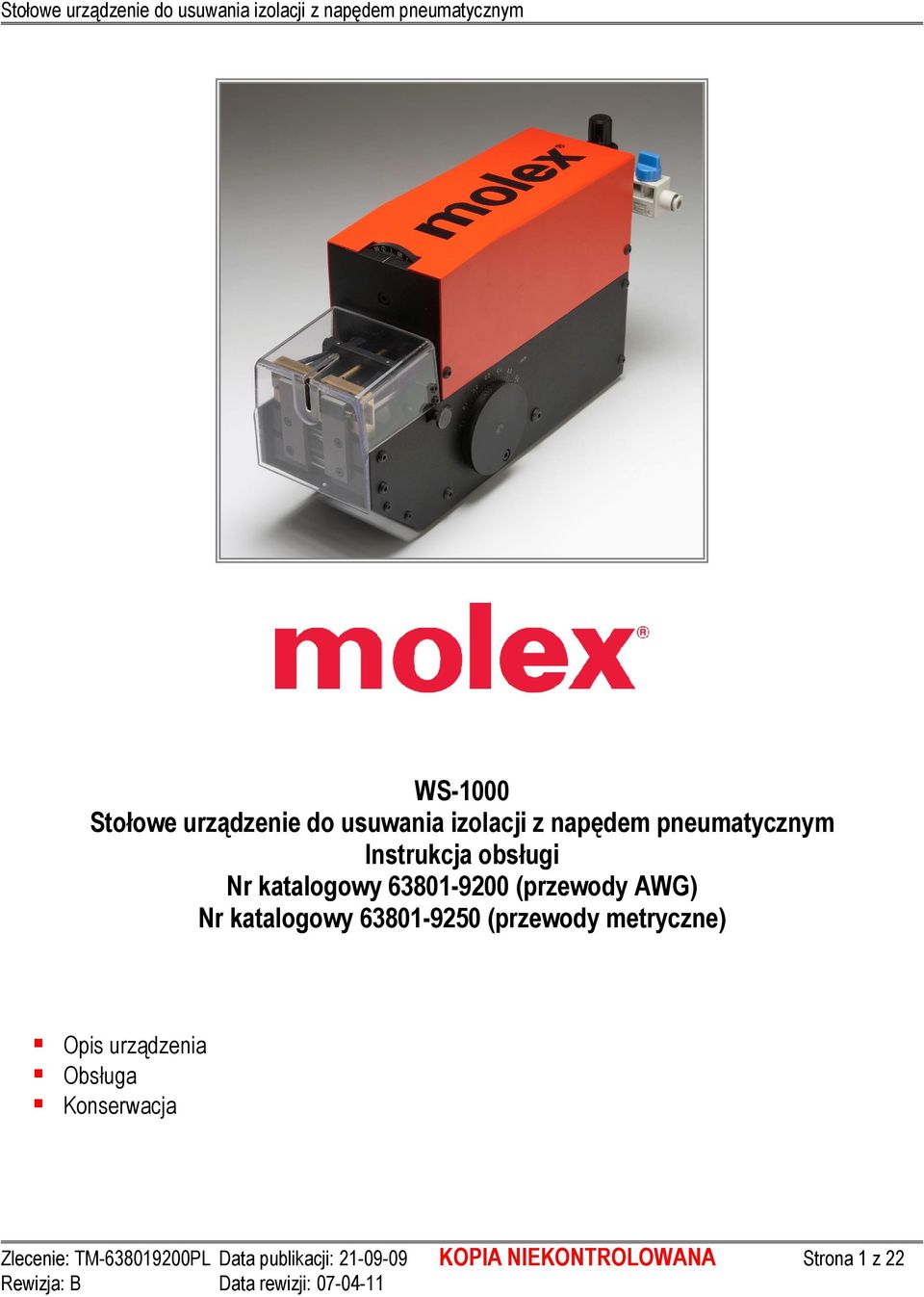

1 Stołowe urządzenie do usuwania izolacji z napędem pneumatycznym WS-1000 Stołowe urządzenie do usuwania izolacji z napędem pneumatycznym Instrukcja obsługi Nr katalogowy (przewody AWG) Nr katalogowy (przewody metryczne) Opis urządzenia Obsługa Konserwacja Zlecenie: TM PL Data publikacji: Rewizja: B Data rewizji: KOPIA NIEKONTROLOWANA Strona 1 z 22

2 Spis treści Rozdziały 1 OstrzeŜenia dotyczące bezpieczeństwa 2 Opis ogólny 3 Przygotowanie do pracy i regulacja 4 Konserwacja 5 Lista części, rysunek złoŝeniowy i rozwiązywanie problemów Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 2 z 22

3 1. OstrzeŜenia dotyczące bezpieczeństwa FIRMA MOLEX NIE ODPOWIADA ZA USZKODZENIA I URAZY WYNIKŁE Z UśYWANIA URZĄDZENIA BEZ ZACHOWANIA NALEśYTEJ OSTROśNOŚCI, BRAKU KONSERWACJI LUB UśYWANIA URZĄDZENIA NIEZGODNIE Z PRZEZNACZENIEM. By uniknąć obraŝeń ciała naleŝy stosować się do WSZYSTKICH OSTRZEśEŃ. NIGDY NIGDY NIGDY NIE UśYWAĆ TEGO URZĄDZENIA BEZ OSŁON I ZABEZPIECZEŃ UNIEMOśLIWIAJĄCYCH UMIESZCZENIE RĄK W OBSZARZE, GDZIE ODBYWA SIĘ USUWANIE IZOLACJI. NIE UśYWAĆ, NIE NAPRAWIAĆ, NIE INSTALOWAĆ I NIE KALIBROWAĆ TEGO NARZĘDZIA BEZ PODRĘCZNIKA I BEZ WCZEŚNIEJSZEGO PRZESTUDIOWANIA I ZROZUMIENIA OPISU CZYNNOŚCI W TEJ INSTRUKCJI ORAZ W INNYCH INSTRUKCJACH DOTYCZĄCYCH URZĄDZEŃ ZAGNIATAJĄCYCH NAPĘDZANYCH PNEUMATYCZNIE. NIE INSTALOWAĆ ANI NIE NAPRAWIAĆ TEGO URZĄDZENIA, GDY PODŁĄCZONE JEST ONO DO ŹRÓDŁA SPRĘśONEGO POWIETRZA. OSTRZEśENIE NINIEJSZE URZĄDZENIE DO USUWANIA IZOLACJI NIE JEST ZAPROJEKTOWANE DO OBRÓBKI MATERIAŁÓW INNYCH, NIś POWSZECHNIE STOSOWANE JAKO IZOLACJE I OSŁONY KABLI I PRZEWODÓW ELEKTRYCZNYCH. OSTRZEśENIE NINIEJSZE URZĄDZENIE DO USUWANIA IZOLACJI NIE JEST RÓWNIEś ZAPROJEKTOWANE DO OBRÓBKI LITYCH OSŁON WYKONANYCH Z MIEDZI LUB TWARDSZYCH MATERIAŁÓW, SIATEK WYKONANYCH ZE STALI ITP. OSTRZEśENIE SPECYFIKACJE FIRMY MOLEX SĄ POPRAWNE TYLKO W PRZYPADKU ZASTOSOWANIA KOŃCÓWEK I OPRZYRZĄDOWANIA FIRMY MOLEX. ZAWSZE PRACUJ BEZPIECZNIE Serwis zapewnia lokalne biuro sprzedaŝy Molex Molex Application Tooling Group 2200 Wellington Court Lisle, Illinois 60532, USA Tel: Fax: Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 3 z 22

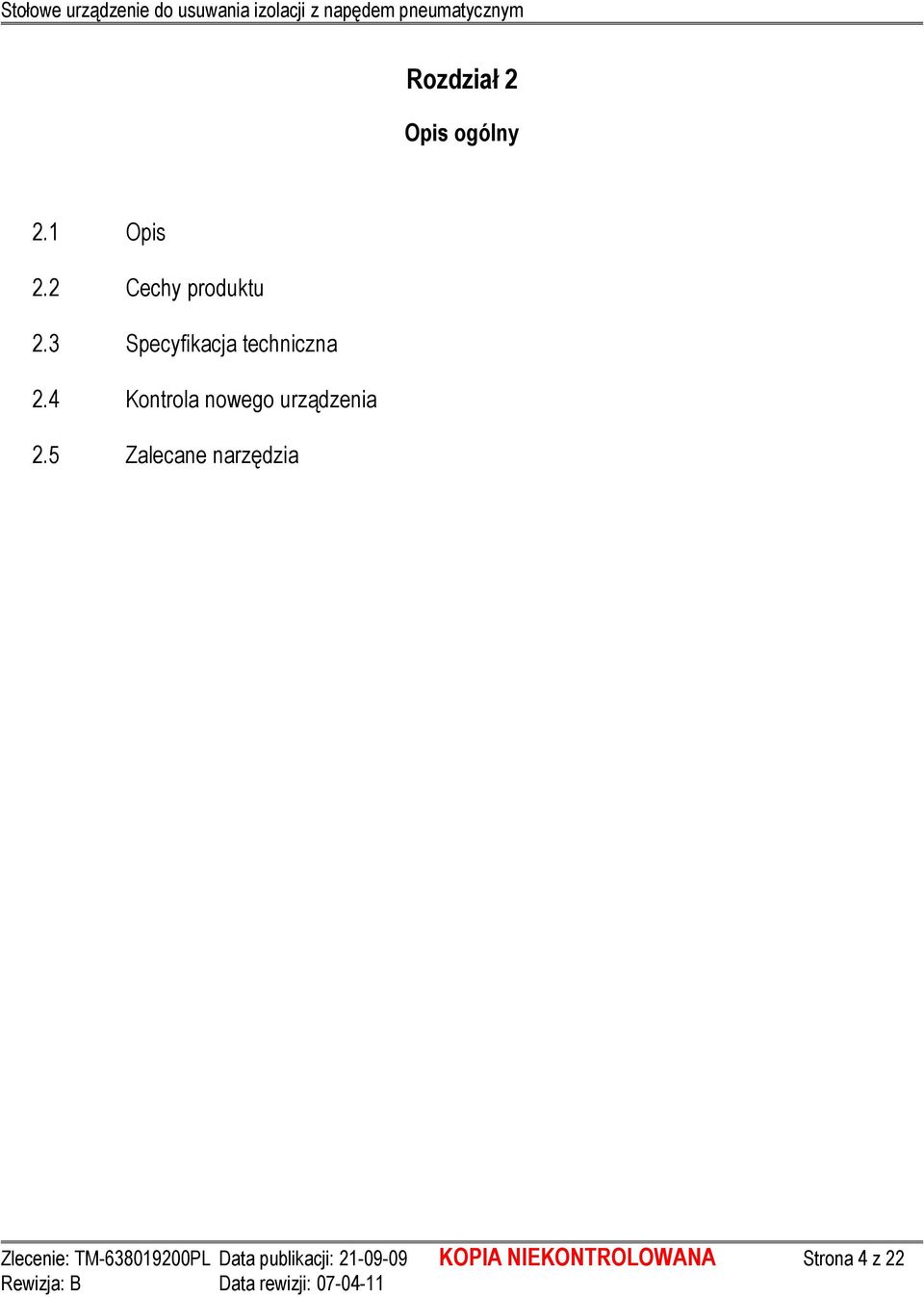

4 Rozdział 2 Opis ogólny 2.1 Opis 2.2 Cechy produktu 2.3 Specyfikacja techniczna 2.4 Kontrola nowego urządzenia 2.5 Zalecane narzędzia Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 4 z 22

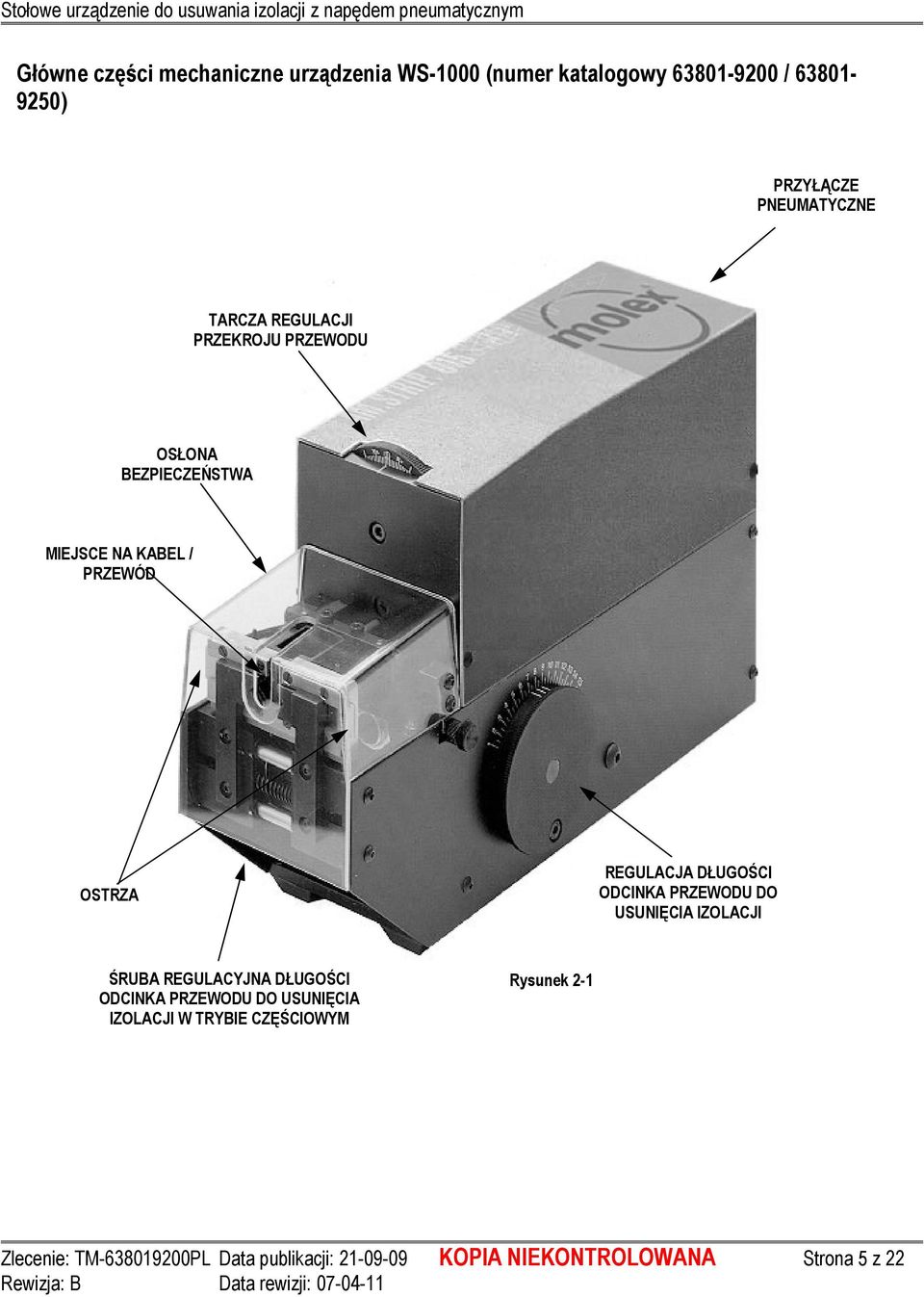

5 Główne części mechaniczne urządzenia WS-1000 (numer katalogowy / ) PRZYŁĄCZE PNEUMATYCZNE TARCZA REGULACJI PRZEKROJU PRZEWODU OSŁONA BEZPIECZEŃSTWA MIEJSCE NA KABEL / PRZEWÓD OSTRZA REGULACJA DŁUGOŚCI ODCINKA PRZEWODU DO USUNIĘCIA IZOLACJI ŚRUBA REGULACYJNA DŁUGOŚCI ODCINKA PRZEWODU DO USUNIĘCIA IZOLACJI W TRYBIE CZĘŚCIOWYM Rysunek 2-1 Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 5 z 22

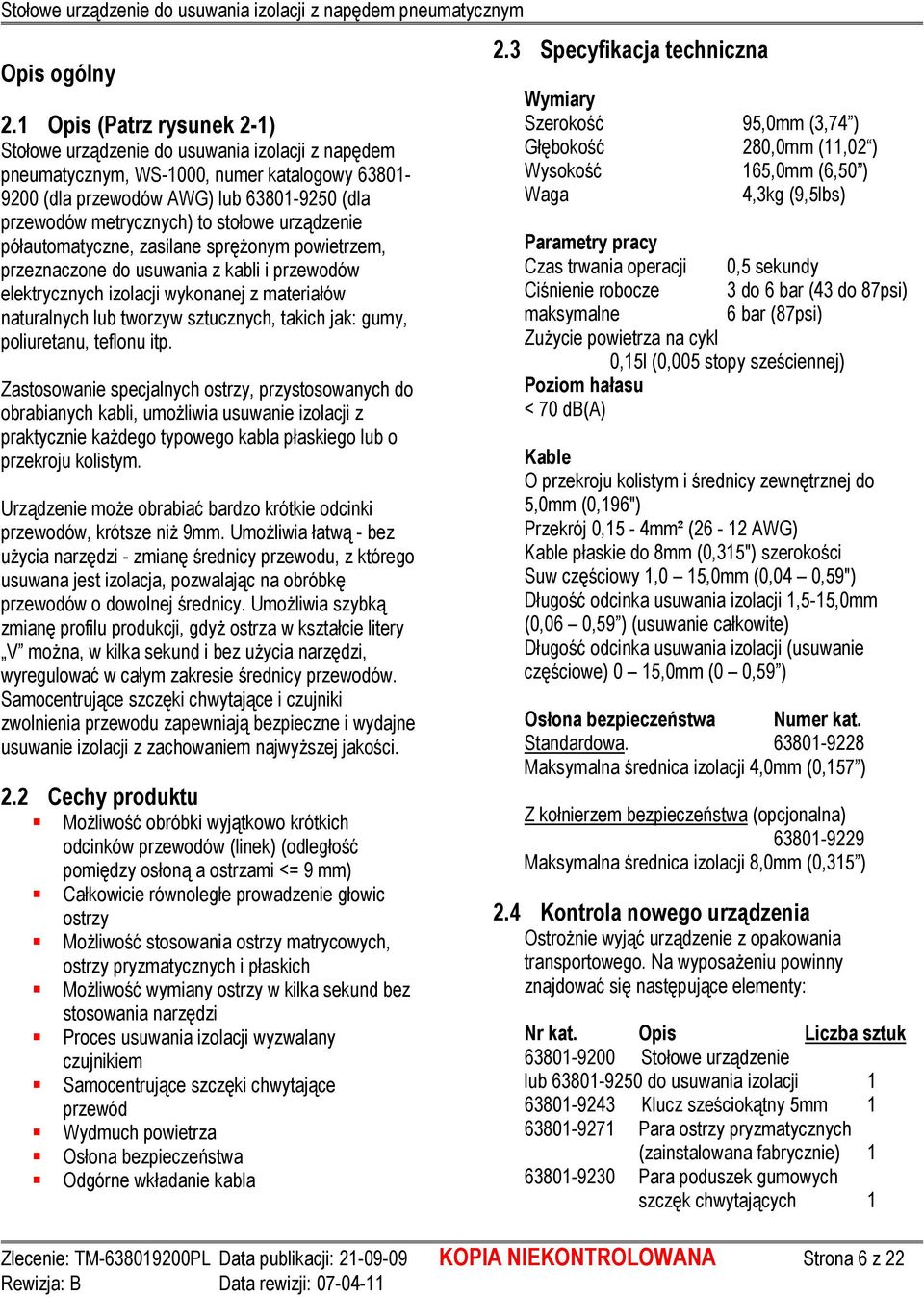

6 Opis ogólny 2.1 Opis (Patrz rysunek 2-1) Stołowe urządzenie do usuwania izolacji z napędem pneumatycznym, WS-1000, numer katalogowy (dla przewodów AWG) lub (dla przewodów metrycznych) to stołowe urządzenie półautomatyczne, zasilane spręŝonym powietrzem, przeznaczone do usuwania z kabli i przewodów elektrycznych izolacji wykonanej z materiałów naturalnych lub tworzyw sztucznych, takich jak: gumy, poliuretanu, teflonu itp. Zastosowanie specjalnych ostrzy, przystosowanych do obrabianych kabli, umoŝliwia usuwanie izolacji z praktycznie kaŝdego typowego kabla płaskiego lub o przekroju kolistym. Urządzenie moŝe obrabiać bardzo krótkie odcinki przewodów, krótsze niŝ 9mm. UmoŜliwia łatwą - bez uŝycia narzędzi - zmianę średnicy przewodu, z którego usuwana jest izolacja, pozwalając na obróbkę przewodów o dowolnej średnicy. UmoŜliwia szybką zmianę profilu produkcji, gdyŝ ostrza w kształcie litery V moŝna, w kilka sekund i bez uŝycia narzędzi, wyregulować w całym zakresie średnicy przewodów. Samocentrujące szczęki chwytające i czujniki zwolnienia przewodu zapewniają bezpieczne i wydajne usuwanie izolacji z zachowaniem najwyŝszej jakości. 2.2 Cechy produktu MoŜliwość obróbki wyjątkowo krótkich odcinków przewodów (linek) (odległość pomiędzy osłoną a ostrzami <= 9 mm) Całkowicie równoległe prowadzenie głowic ostrzy MoŜliwość stosowania ostrzy matrycowych, ostrzy pryzmatycznych i płaskich MoŜliwość wymiany ostrzy w kilka sekund bez stosowania narzędzi Proces usuwania izolacji wyzwalany czujnikiem Samocentrujące szczęki chwytające przewód Wydmuch powietrza Osłona bezpieczeństwa Odgórne wkładanie kabla 2.3 Specyfikacja techniczna Wymiary Szerokość 95,0mm (3,74 ) Głębokość 280,0mm (11,02 ) Wysokość 165,0mm (6,50 ) Waga 4,3kg (9,5lbs) Parametry pracy Czas trwania operacji 0,5 sekundy Ciśnienie robocze 3 do 6 bar (43 do 87psi) maksymalne 6 bar (87psi) ZuŜycie powietrza na cykl 0,15l (0,005 stopy sześciennej) Poziom hałasu < 70 db(a) Kable O przekroju kolistym i średnicy zewnętrznej do 5,0mm (0,196") Przekrój 0,15-4mm² (26-12 AWG) Kable płaskie do 8mm (0,315") szerokości Suw częściowy 1,0 15,0mm (0,04 0,59") Długość odcinka usuwania izolacji 1,5-15,0mm (0,06 0,59 ) (usuwanie całkowite) Długość odcinka usuwania izolacji (usuwanie częściowe) 0 15,0mm (0 0,59 ) Osłona bezpieczeństwa Numer kat. Standardowa Maksymalna średnica izolacji 4,0mm (0,157 ) Z kołnierzem bezpieczeństwa (opcjonalna) Maksymalna średnica izolacji 8,0mm (0,315 ) 2.4 Kontrola nowego urządzenia OstroŜnie wyjąć urządzenie z opakowania transportowego. Na wyposaŝeniu powinny znajdować się następujące elementy: Nr kat. Opis Liczba sztuk Stołowe urządzenie lub do usuwania izolacji Klucz sześciokątny 5mm Para ostrzy pryzmatycznych (zainstalowana fabrycznie) Para poduszek gumowych szczęk chwytających 1 Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 6 z 22

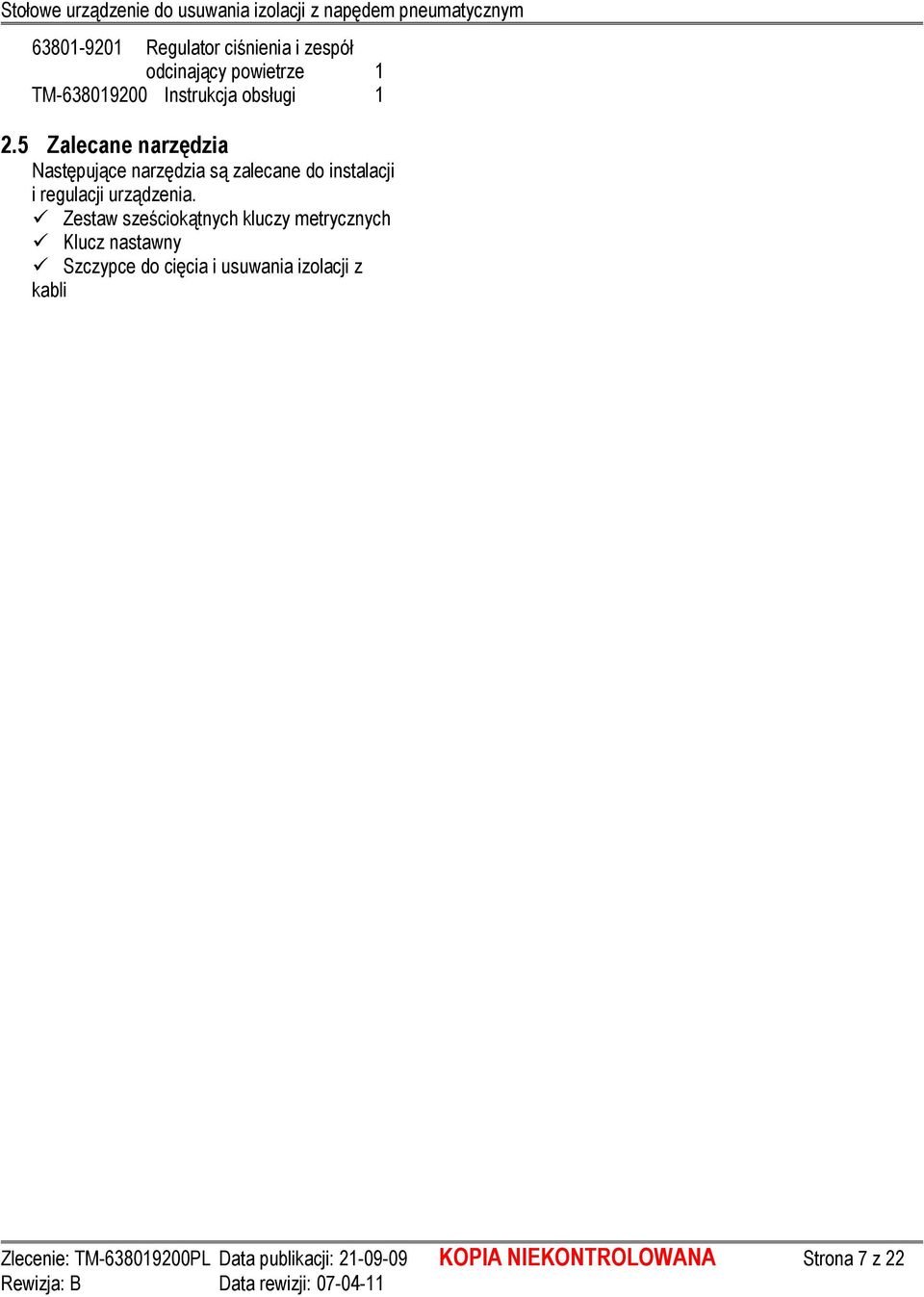

7 Regulator ciśnienia i zespół odcinający powietrze 1 TM Instrukcja obsługi Zalecane narzędzia Następujące narzędzia są zalecane do instalacji i regulacji urządzenia. Zestaw sześciokątnych kluczy metrycznych Klucz nastawny Szczypce do cięcia i usuwania izolacji z kabli Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 7 z 22

8 Rozdział 3 Przygotowanie do pracy i regulacja 3.1. Instalacja 3.2. Obsługa 3.3. Regulacja 3.4. MontaŜ i wymiana ostrzy 3.5. Regulacja hamulców Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 8 z 22

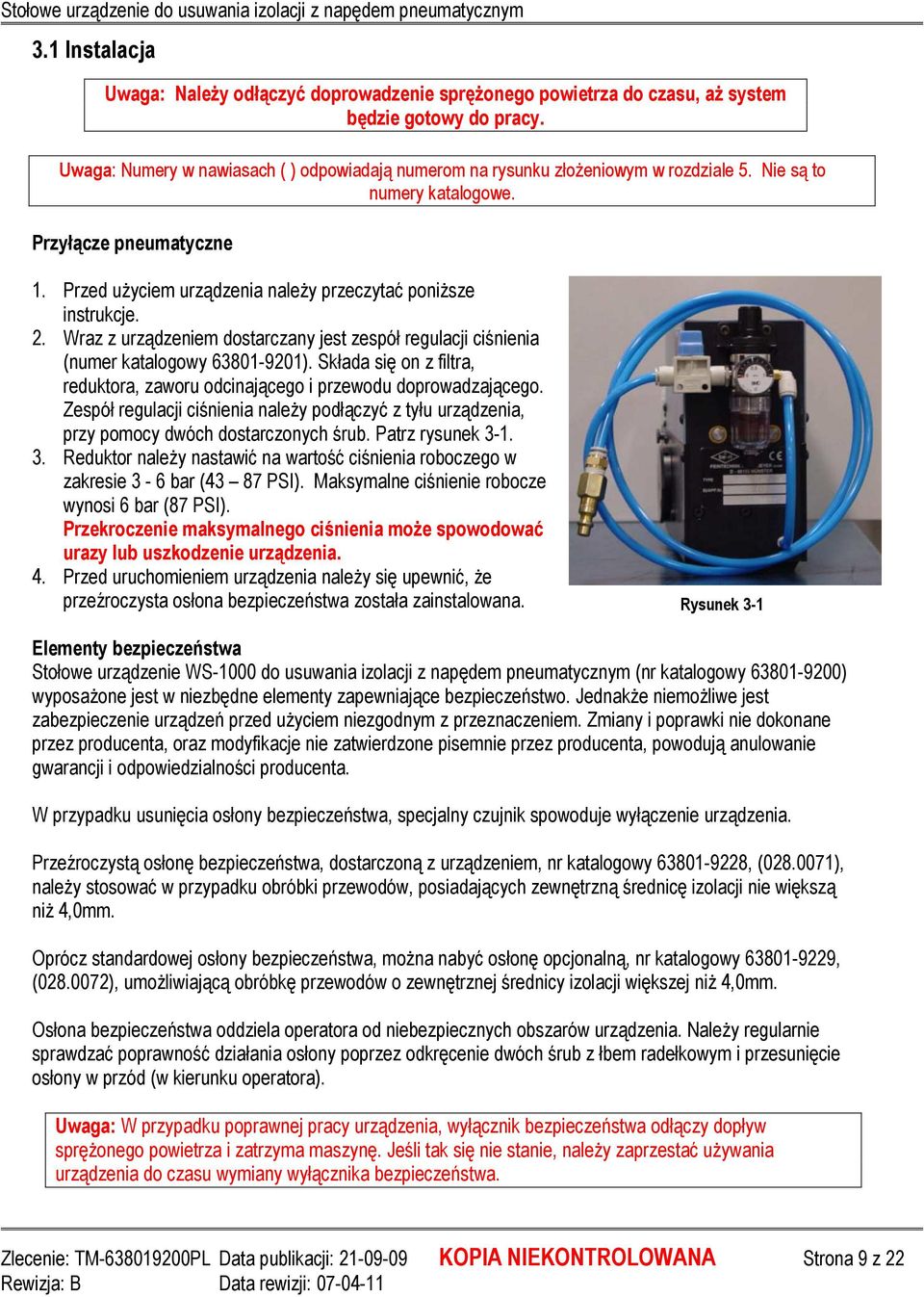

9 3.1 Instalacja Uwaga: NaleŜy odłączyć doprowadzenie spręŝonego powietrza do czasu, aŝ system będzie gotowy do pracy. Uwaga: Numery w nawiasach ( ) odpowiadają numerom na rysunku złoŝeniowym w rozdziale 5. Nie są to numery katalogowe. Przyłącze pneumatyczne 1. Przed uŝyciem urządzenia naleŝy przeczytać poniŝsze instrukcje. 2. Wraz z urządzeniem dostarczany jest zespół regulacji ciśnienia (numer katalogowy ). Składa się on z filtra, reduktora, zaworu odcinającego i przewodu doprowadzającego. Zespół regulacji ciśnienia naleŝy podłączyć z tyłu urządzenia, przy pomocy dwóch dostarczonych śrub. Patrz rysunek Reduktor naleŝy nastawić na wartość ciśnienia roboczego w zakresie 3-6 bar (43 87 PSI). Maksymalne ciśnienie robocze wynosi 6 bar (87 PSI). Przekroczenie maksymalnego ciśnienia moŝe spowodować urazy lub uszkodzenie urządzenia. 4. Przed uruchomieniem urządzenia naleŝy się upewnić, Ŝe przeźroczysta osłona bezpieczeństwa została zainstalowana. Rysunek 3-1 Elementy bezpieczeństwa Stołowe urządzenie WS-1000 do usuwania izolacji z napędem pneumatycznym (nr katalogowy ) wyposaŝone jest w niezbędne elementy zapewniające bezpieczeństwo. JednakŜe niemoŝliwe jest zabezpieczenie urządzeń przed uŝyciem niezgodnym z przeznaczeniem. Zmiany i poprawki nie dokonane przez producenta, oraz modyfikacje nie zatwierdzone pisemnie przez producenta, powodują anulowanie gwarancji i odpowiedzialności producenta. W przypadku usunięcia osłony bezpieczeństwa, specjalny czujnik spowoduje wyłączenie urządzenia. Przeźroczystą osłonę bezpieczeństwa, dostarczoną z urządzeniem, nr katalogowy , ( ), naleŝy stosować w przypadku obróbki przewodów, posiadających zewnętrzną średnicę izolacji nie większą niŝ 4,0mm. Oprócz standardowej osłony bezpieczeństwa, moŝna nabyć osłonę opcjonalną, nr katalogowy , ( ), umoŝliwiającą obróbkę przewodów o zewnętrznej średnicy izolacji większej niŝ 4,0mm. Osłona bezpieczeństwa oddziela operatora od niebezpiecznych obszarów urządzenia. NaleŜy regularnie sprawdzać poprawność działania osłony poprzez odkręcenie dwóch śrub z łbem radełkowym i przesunięcie osłony w przód (w kierunku operatora). Uwaga: W przypadku poprawnej pracy urządzenia, wyłącznik bezpieczeństwa odłączy dopływ spręŝonego powietrza i zatrzyma maszynę. Jeśli tak się nie stanie, naleŝy zaprzestać uŝywania urządzenia do czasu wymiany wyłącznika bezpieczeństwa. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 9 z 22

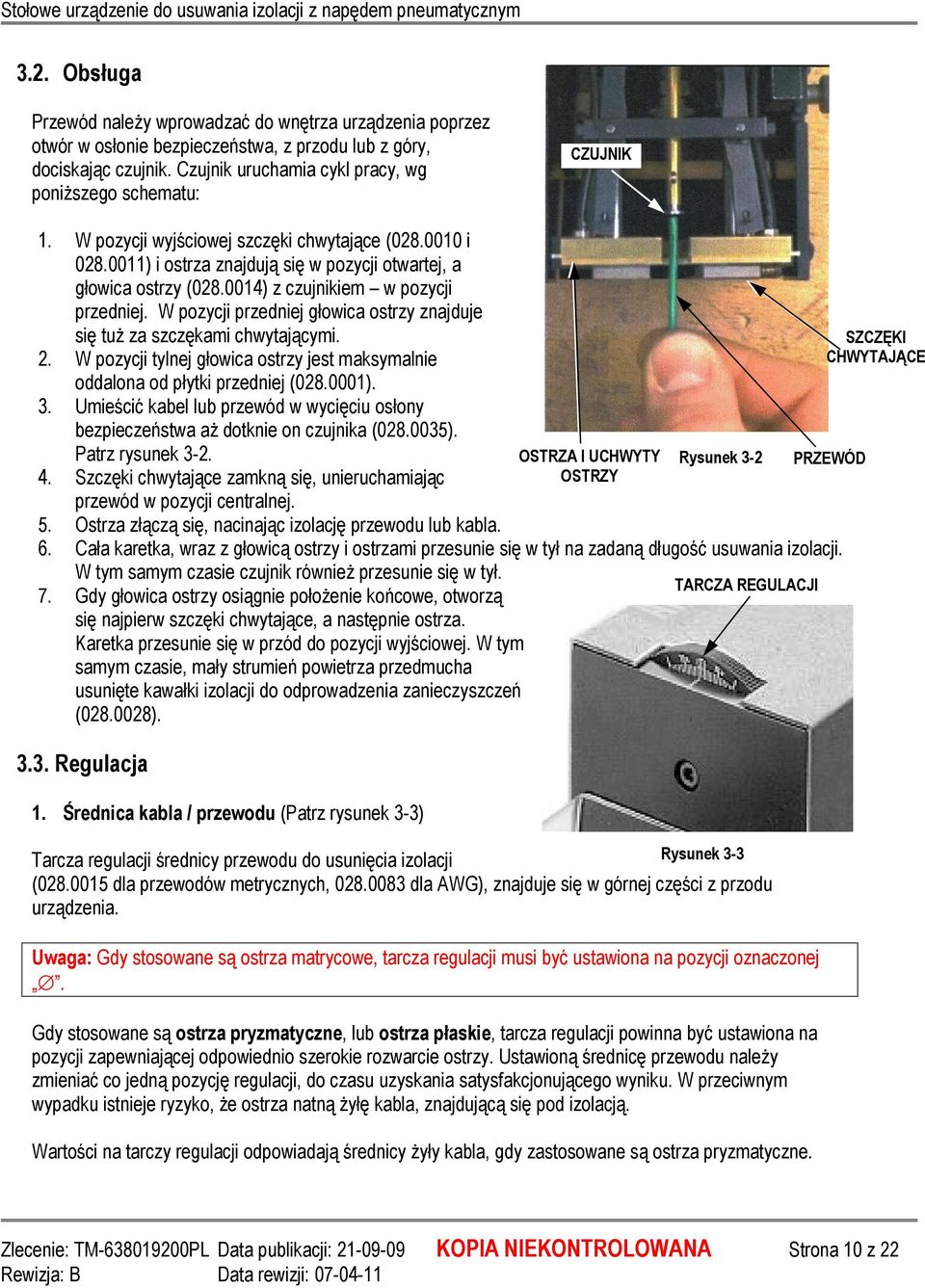

10 3.2. Obsługa Przewód naleŝy wprowadzać do wnętrza urządzenia poprzez otwór w osłonie bezpieczeństwa, z przodu lub z góry, dociskając czujnik. Czujnik uruchamia cykl pracy, wg poniŝszego schematu: CZUJNIK 1. W pozycji wyjściowej szczęki chwytające ( i ) i ostrza znajdują się w pozycji otwartej, a głowica ostrzy ( ) z czujnikiem w pozycji przedniej. W pozycji przedniej głowica ostrzy znajduje się tuŝ za szczękami chwytającymi. 2. W pozycji tylnej głowica ostrzy jest maksymalnie oddalona od płytki przedniej ( ). 3. Umieścić kabel lub przewód w wycięciu osłony bezpieczeństwa aŝ dotknie on czujnika ( ). Patrz rysunek 3-2. OSTRZA I UCHWYTY Rysunek Szczęki chwytające zamkną się, unieruchamiając przewód w pozycji centralnej. OSTRZY 5. Ostrza złączą się, nacinając izolację przewodu lub kabla. 6. Cała karetka, wraz z głowicą ostrzy i ostrzami przesunie się w tył na zadaną długość usuwania izolacji. W tym samym czasie czujnik równieŝ przesunie się w tył. 7. Gdy głowica ostrzy osiągnie połoŝenie końcowe, otworzą się najpierw szczęki chwytające, a następnie ostrza. Karetka przesunie się w przód do pozycji wyjściowej. W tym samym czasie, mały strumień powietrza przedmucha usunięte kawałki izolacji do odprowadzenia zanieczyszczeń ( ) Regulacja 1. Średnica kabla / przewodu (Patrz rysunek 3-3) TARCZA REGULACJI Tarcza regulacji średnicy przewodu do usunięcia izolacji Rysunek 3-3 ( dla przewodów metrycznych, dla AWG), znajduje się w górnej części z przodu urządzenia. Uwaga: Gdy stosowane są ostrza matrycowe, tarcza regulacji musi być ustawiona na pozycji oznaczonej. Gdy stosowane są ostrza pryzmatyczne, lub ostrza płaskie, tarcza regulacji powinna być ustawiona na pozycji zapewniającej odpowiednio szerokie rozwarcie ostrzy. Ustawioną średnicę przewodu naleŝy zmieniać co jedną pozycję regulacji, do czasu uzyskania satysfakcjonującego wyniku. W przeciwnym wypadku istnieje ryzyko, Ŝe ostrza natną Ŝyłę kabla, znajdującą się pod izolacją. Wartości na tarczy regulacji odpowiadają średnicy Ŝyły kabla, gdy zastosowane są ostrza pryzmatyczne. SZCZĘKI CHWYTAJĄCE PRZEWÓD Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 10 z 22

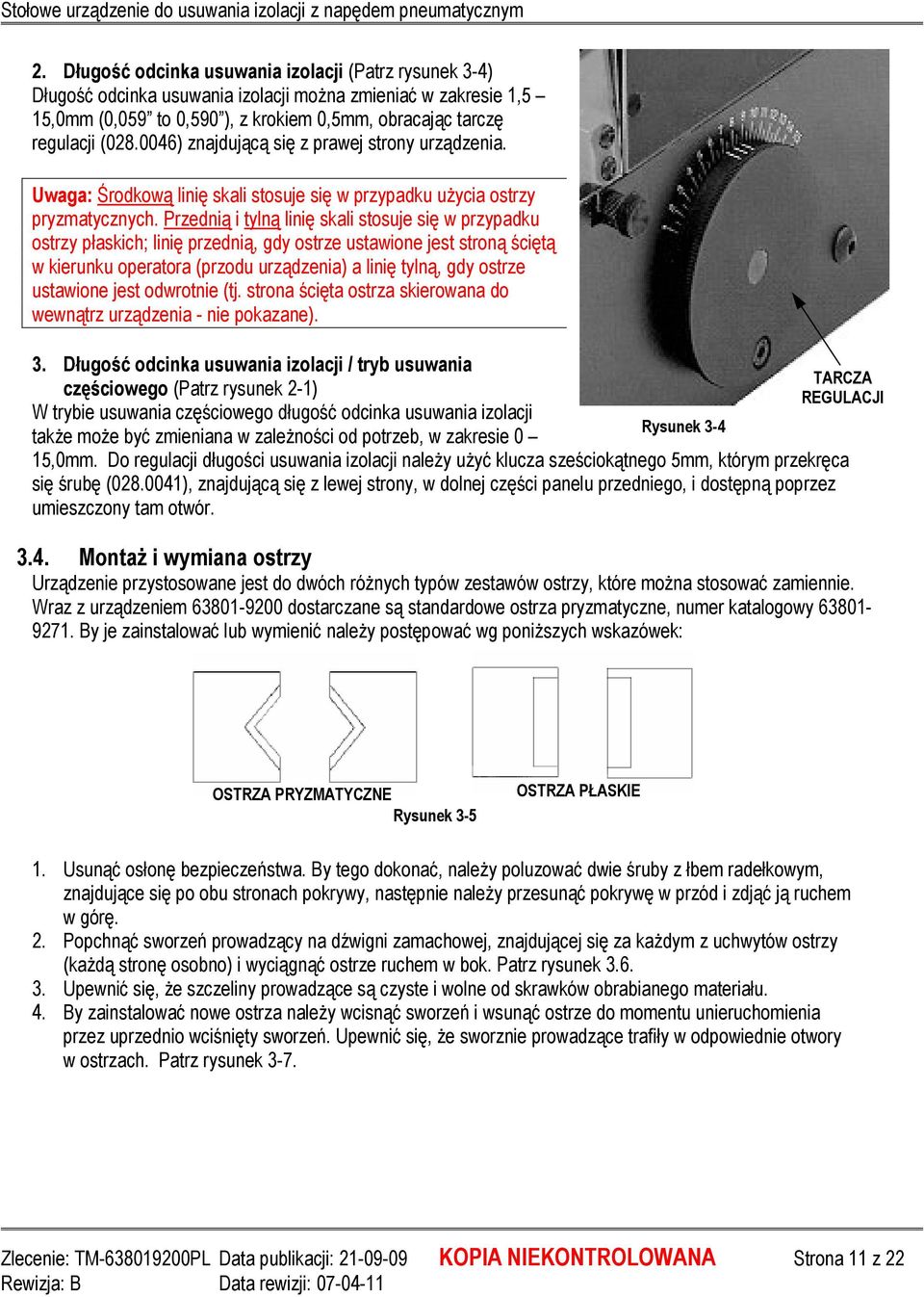

11 2. Długość odcinka usuwania izolacji (Patrz rysunek 3-4) Długość odcinka usuwania izolacji moŝna zmieniać w zakresie 1,5 15,0mm (0,059 to 0,590 ), z krokiem 0,5mm, obracając tarczę regulacji ( ) znajdującą się z prawej strony urządzenia. Uwaga: Środkową linię skali stosuje się w przypadku uŝycia ostrzy pryzmatycznych. Przednią i tylną linię skali stosuje się w przypadku ostrzy płaskich; linię przednią, gdy ostrze ustawione jest stroną ściętą w kierunku operatora (przodu urządzenia) a linię tylną, gdy ostrze ustawione jest odwrotnie (tj. strona ścięta ostrza skierowana do wewnątrz urządzenia - nie pokazane). 3. Długość odcinka usuwania izolacji / tryb usuwania częściowego (Patrz rysunek 2-1) W trybie usuwania częściowego długość odcinka usuwania izolacji takŝe moŝe być zmieniana w zaleŝności od potrzeb, w zakresie 0 Rysunek 3-4 TARCZA REGULACJI 15,0mm. Do regulacji długości usuwania izolacji naleŝy uŝyć klucza sześciokątnego 5mm, którym przekręca się śrubę ( ), znajdującą się z lewej strony, w dolnej części panelu przedniego, i dostępną poprzez umieszczony tam otwór MontaŜ i wymiana ostrzy Urządzenie przystosowane jest do dwóch róŝnych typów zestawów ostrzy, które moŝna stosować zamiennie. Wraz z urządzeniem dostarczane są standardowe ostrza pryzmatyczne, numer katalogowy By je zainstalować lub wymienić naleŝy postępować wg poniŝszych wskazówek: OSTRZA PRYZMATYCZNE Rysunek 3-5 OSTRZA PŁASKIE 1. Usunąć osłonę bezpieczeństwa. By tego dokonać, naleŝy poluzować dwie śruby z łbem radełkowym, znajdujące się po obu stronach pokrywy, następnie naleŝy przesunąć pokrywę w przód i zdjąć ją ruchem w górę. 2. Popchnąć sworzeń prowadzący na dźwigni zamachowej, znajdującej się za kaŝdym z uchwytów ostrzy (kaŝdą stronę osobno) i wyciągnąć ostrze ruchem w bok. Patrz rysunek Upewnić się, Ŝe szczeliny prowadzące są czyste i wolne od skrawków obrabianego materiału. 4. By zainstalować nowe ostrza naleŝy wcisnąć sworzeń i wsunąć ostrze do momentu unieruchomienia przez uprzednio wciśnięty sworzeń. Upewnić się, Ŝe sworznie prowadzące trafiły w odpowiednie otwory w ostrzach. Patrz rysunek 3-7. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 11 z 22

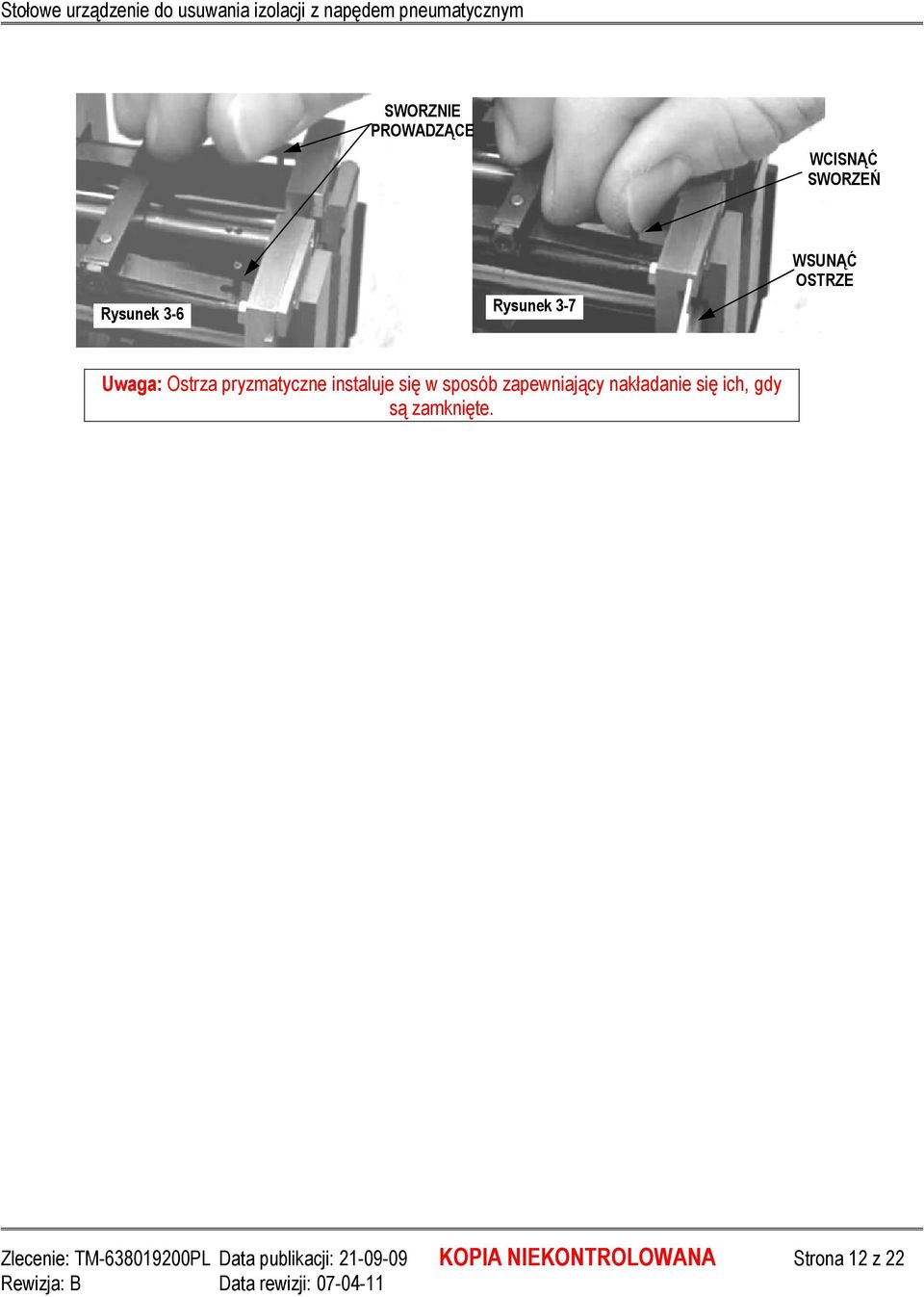

12 SWORZNIE PROWADZĄCE WCISNĄĆ SWORZEŃ Rysunek 3-6 Rysunek 3-7 WSUNĄĆ OSTRZE Uwaga: Ostrza pryzmatyczne instaluje się w sposób zapewniający nakładanie się ich, gdy są zamknięte. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 12 z 22

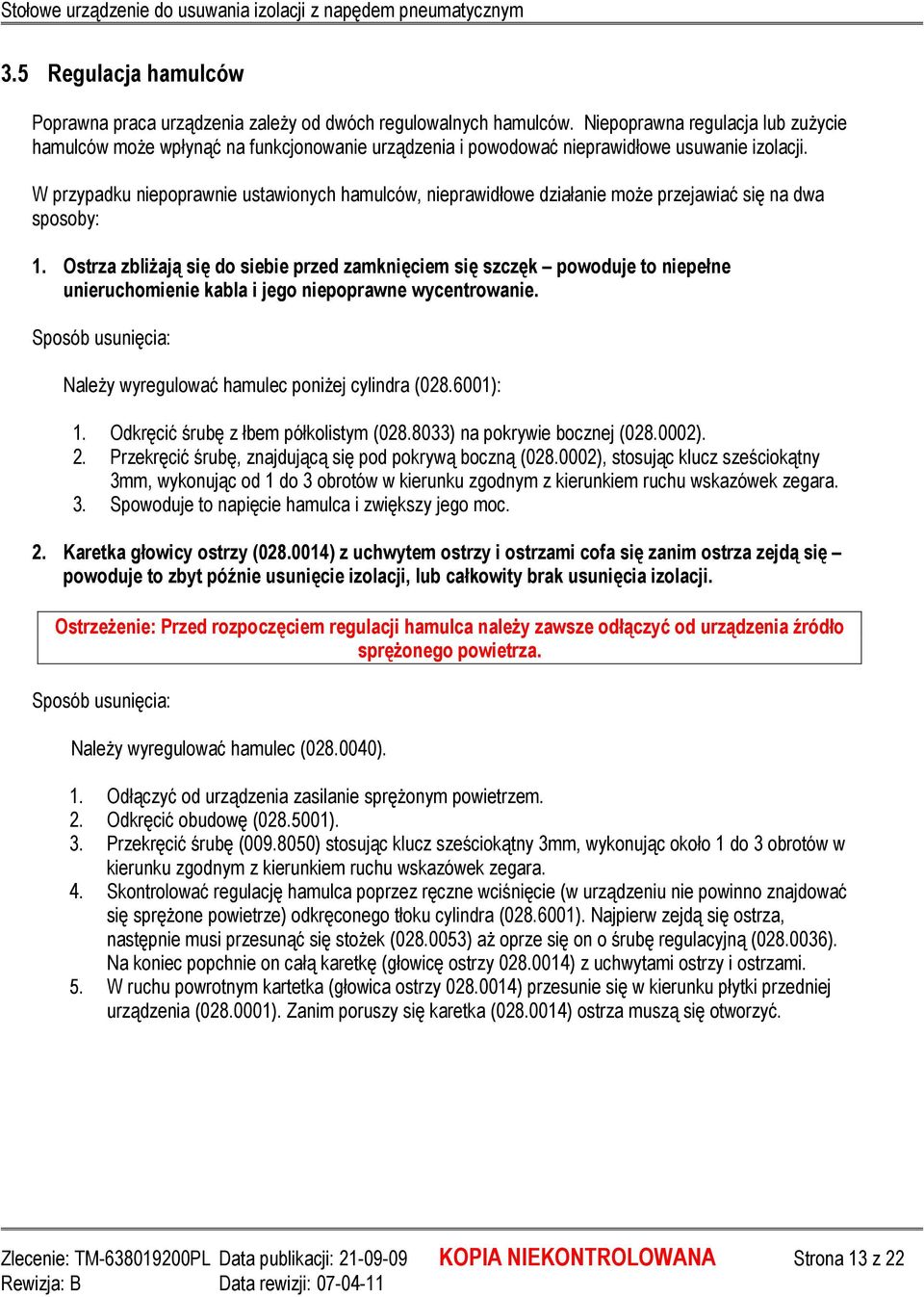

13 3.5 Regulacja hamulców Poprawna praca urządzenia zaleŝy od dwóch regulowalnych hamulców. Niepoprawna regulacja lub zuŝycie hamulców moŝe wpłynąć na funkcjonowanie urządzenia i powodować nieprawidłowe usuwanie izolacji. W przypadku niepoprawnie ustawionych hamulców, nieprawidłowe działanie moŝe przejawiać się na dwa sposoby: 1. Ostrza zbliŝają się do siebie przed zamknięciem się szczęk powoduje to niepełne unieruchomienie kabla i jego niepoprawne wycentrowanie. Sposób usunięcia: NaleŜy wyregulować hamulec poniŝej cylindra ( ): 1. Odkręcić śrubę z łbem półkolistym ( ) na pokrywie bocznej ( ). 2. Przekręcić śrubę, znajdującą się pod pokrywą boczną ( ), stosując klucz sześciokątny 3mm, wykonując od 1 do 3 obrotów w kierunku zgodnym z kierunkiem ruchu wskazówek zegara. 3. Spowoduje to napięcie hamulca i zwiększy jego moc. 2. Karetka głowicy ostrzy ( ) z uchwytem ostrzy i ostrzami cofa się zanim ostrza zejdą się powoduje to zbyt późnie usunięcie izolacji, lub całkowity brak usunięcia izolacji. OstrzeŜenie: Przed rozpoczęciem regulacji hamulca naleŝy zawsze odłączyć od urządzenia źródło spręŝonego powietrza. Sposób usunięcia: NaleŜy wyregulować hamulec ( ). 1. Odłączyć od urządzenia zasilanie spręŝonym powietrzem. 2. Odkręcić obudowę ( ). 3. Przekręcić śrubę ( ) stosując klucz sześciokątny 3mm, wykonując około 1 do 3 obrotów w kierunku zgodnym z kierunkiem ruchu wskazówek zegara. 4. Skontrolować regulację hamulca poprzez ręczne wciśnięcie (w urządzeniu nie powinno znajdować się spręŝone powietrze) odkręconego tłoku cylindra ( ). Najpierw zejdą się ostrza, następnie musi przesunąć się stoŝek ( ) aŝ oprze się on o śrubę regulacyjną ( ). Na koniec popchnie on całą karetkę (głowicę ostrzy ) z uchwytami ostrzy i ostrzami. 5. W ruchu powrotnym kartetka (głowica ostrzy ) przesunie się w kierunku płytki przedniej urządzenia ( ). Zanim poruszy się karetka ( ) ostrza muszą się otworzyć. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 13 z 22

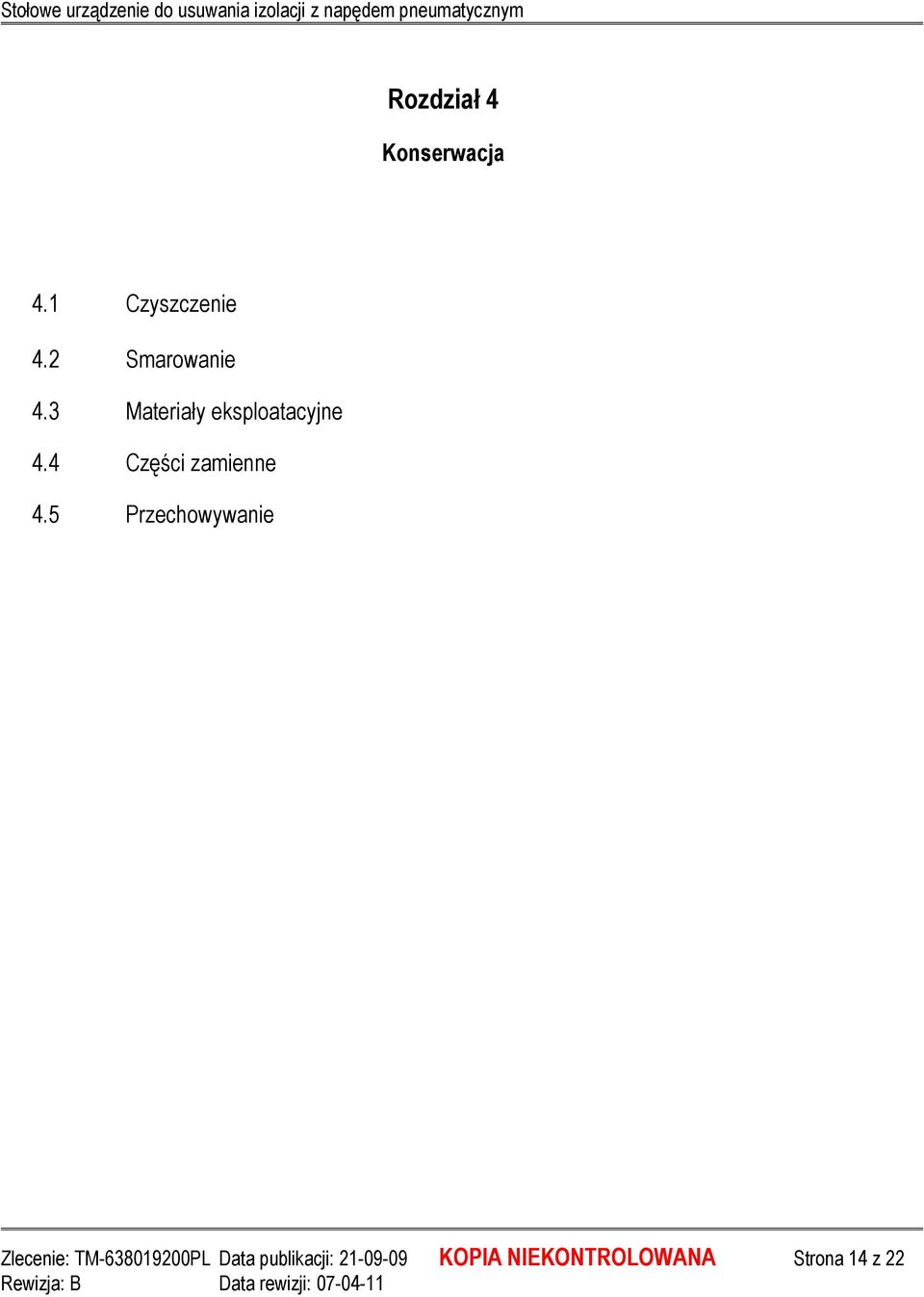

14 Rozdział 4 Konserwacja 4.1 Czyszczenie 4.2 Smarowanie 4.3 Materiały eksploatacyjne 4.4 Części zamienne 4.5 Przechowywanie Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 14 z 22

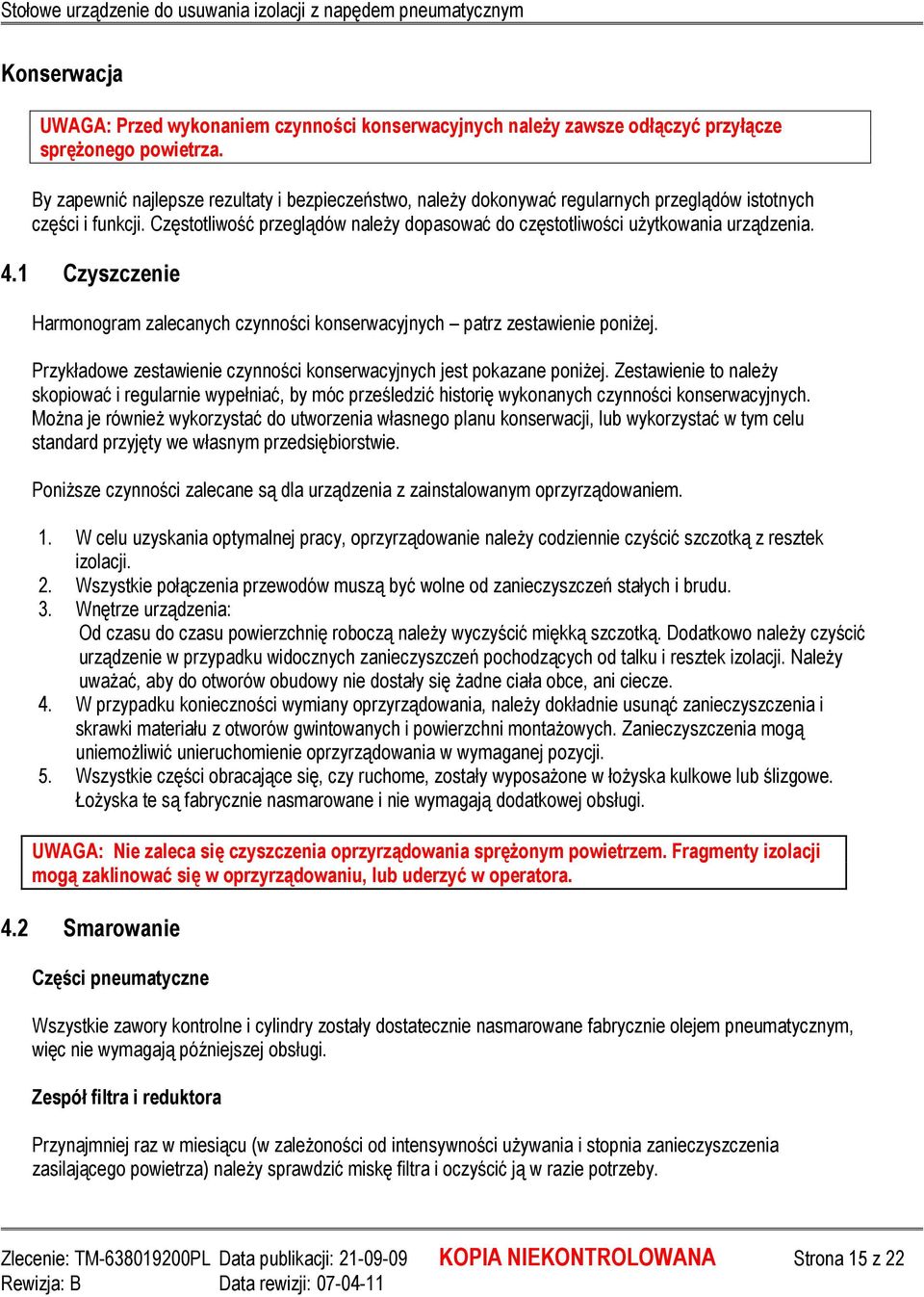

15 Konserwacja UWAGA: Przed wykonaniem czynności konserwacyjnych naleŝy zawsze odłączyć przyłącze spręŝonego powietrza. By zapewnić najlepsze rezultaty i bezpieczeństwo, naleŝy dokonywać regularnych przeglądów istotnych części i funkcji. Częstotliwość przeglądów naleŝy dopasować do częstotliwości uŝytkowania urządzenia. 4.1 Czyszczenie Harmonogram zalecanych czynności konserwacyjnych patrz zestawienie poniŝej. Przykładowe zestawienie czynności konserwacyjnych jest pokazane poniŝej. Zestawienie to naleŝy skopiować i regularnie wypełniać, by móc prześledzić historię wykonanych czynności konserwacyjnych. MoŜna je równieŝ wykorzystać do utworzenia własnego planu konserwacji, lub wykorzystać w tym celu standard przyjęty we własnym przedsiębiorstwie. PoniŜsze czynności zalecane są dla urządzenia z zainstalowanym oprzyrządowaniem. 1. W celu uzyskania optymalnej pracy, oprzyrządowanie naleŝy codziennie czyścić szczotką z resztek izolacji. 2. Wszystkie połączenia przewodów muszą być wolne od zanieczyszczeń stałych i brudu. 3. Wnętrze urządzenia: Od czasu do czasu powierzchnię roboczą naleŝy wyczyścić miękką szczotką. Dodatkowo naleŝy czyścić urządzenie w przypadku widocznych zanieczyszczeń pochodzących od talku i resztek izolacji. NaleŜy uwaŝać, aby do otworów obudowy nie dostały się Ŝadne ciała obce, ani ciecze. 4. W przypadku konieczności wymiany oprzyrządowania, naleŝy dokładnie usunąć zanieczyszczenia i skrawki materiału z otworów gwintowanych i powierzchni montaŝowych. Zanieczyszczenia mogą uniemoŝliwić unieruchomienie oprzyrządowania w wymaganej pozycji. 5. Wszystkie części obracające się, czy ruchome, zostały wyposaŝone w łoŝyska kulkowe lub ślizgowe. ŁoŜyska te są fabrycznie nasmarowane i nie wymagają dodatkowej obsługi. UWAGA: Nie zaleca się czyszczenia oprzyrządowania spręŝonym powietrzem. Fragmenty izolacji mogą zaklinować się w oprzyrządowaniu, lub uderzyć w operatora. 4.2 Smarowanie Części pneumatyczne Wszystkie zawory kontrolne i cylindry zostały dostatecznie nasmarowane fabrycznie olejem pneumatycznym, więc nie wymagają późniejszej obsługi. Zespół filtra i reduktora Przynajmniej raz w miesiącu (w zaleŝoności od intensywności uŝywania i stopnia zanieczyszczenia zasilającego powietrza) naleŝy sprawdzić miskę filtra i oczyścić ją w razie potrzeby. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 15 z 22

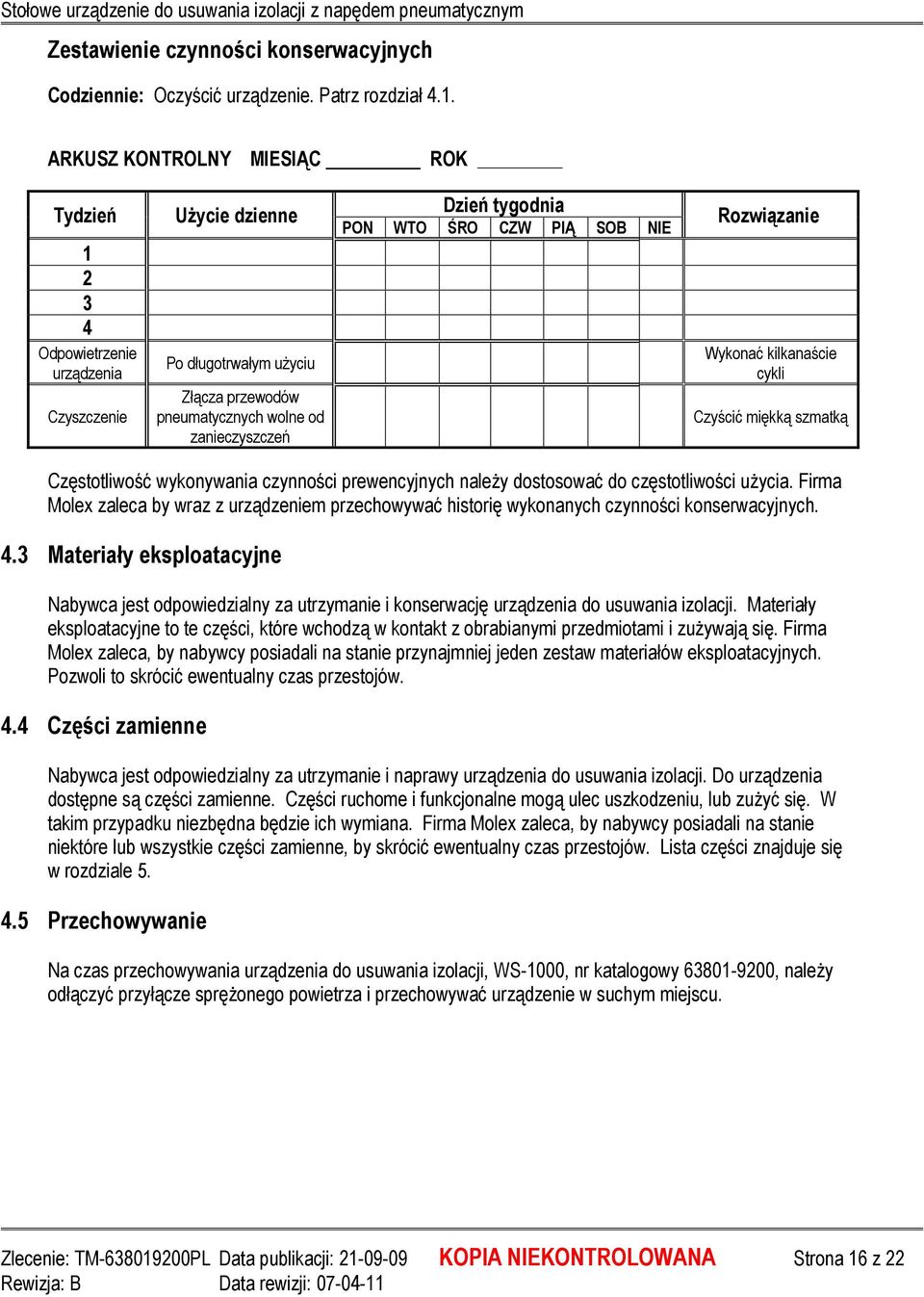

16 Zestawienie czynności konserwacyjnych Codziennie: Oczyścić urządzenie. Patrz rozdział 4.1. ARKUSZ KONTROLNY MIESIĄC ROK Tydzień Odpowietrzenie urządzenia Czyszczenie UŜycie dzienne Po długotrwałym uŝyciu Złącza przewodów pneumatycznych wolne od zanieczyszczeń Dzień tygodnia PON WTO ŚRO CZW PIĄ SOB NIE Rozwiązanie Wykonać kilkanaście cykli Czyścić miękką szmatką Częstotliwość wykonywania czynności prewencyjnych naleŝy dostosować do częstotliwości uŝycia. Firma Molex zaleca by wraz z urządzeniem przechowywać historię wykonanych czynności konserwacyjnych. 4.3 Materiały eksploatacyjne Nabywca jest odpowiedzialny za utrzymanie i konserwację urządzenia do usuwania izolacji. Materiały eksploatacyjne to te części, które wchodzą w kontakt z obrabianymi przedmiotami i zuŝywają się. Firma Molex zaleca, by nabywcy posiadali na stanie przynajmniej jeden zestaw materiałów eksploatacyjnych. Pozwoli to skrócić ewentualny czas przestojów. 4.4 Części zamienne Nabywca jest odpowiedzialny za utrzymanie i naprawy urządzenia do usuwania izolacji. Do urządzenia dostępne są części zamienne. Części ruchome i funkcjonalne mogą ulec uszkodzeniu, lub zuŝyć się. W takim przypadku niezbędna będzie ich wymiana. Firma Molex zaleca, by nabywcy posiadali na stanie niektóre lub wszystkie części zamienne, by skrócić ewentualny czas przestojów. Lista części znajduje się w rozdziale Przechowywanie Na czas przechowywania urządzenia do usuwania izolacji, WS-1000, nr katalogowy , naleŝy odłączyć przyłącze spręŝonego powietrza i przechowywać urządzenie w suchym miejscu. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 16 z 22

17 Rozdział 5 Lista części, rysunek złoŝeniowy i rozwiązywanie problemów 5.1. Lista części i rysunek złoŝeniowy 5.2. Rozwiązywanie problemów Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 17 z 22

18 5.1 Lista części WS-1000, stołowe urządzenie do usuwania izolacji z napędem pneumatycznym ( lub ) Nr katalogowy Nr detalu Opis Części RSP / PP Liczba i uwagi Sztuk Nie pokazany Zespół reduktora, filtra i zaworu odcinającego Części pneumatyczne Zawór mikrosuwaka Części pneumatyczne Śruba Płyta przednia Prawa płyta boczna Lewa płyta boczna Płyta tylna Płyta dolna Szczęka chwytająca, prawa Szczęka chwytająca, lewa Głowica ostrza Tarcza regulacji (metryczna) W przypadku Tuleja Widełki czujnika Odprowadzenie zanieczyszczeń Rurka czujnika Czujnik Śruba regulacyjna Gumowa poduszka suwaka Sworzeń obrotowy Hamulec Śruba Tarcza regulacji StoŜek Cokół Prowadnica konusa Ostrza pryzmatyczne, para PP Ostrza płaskie, para PP, Część opcjonalna Element centrujący Standardowa osłona bezpieczeństwa RSP Osłona bezpieczeństwa 8mm Część opcjonalna Poduszki gumowe szczęk chwytających (para) RSP, Akcesorium REF Tarcza regulacji (AWG) W przypadku Obudowa Cylinder krótki Części pneumatyczne Zawór ślizgowy 5/2 Części pneumatyczne Przepustnica zaworu suwu powrotnego Części pneumatyczne ŁoŜysko kulkowe ŁoŜysko kulkowe Obudowa DU Obudowa (brąz spiekany) 1 Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 18 z 22

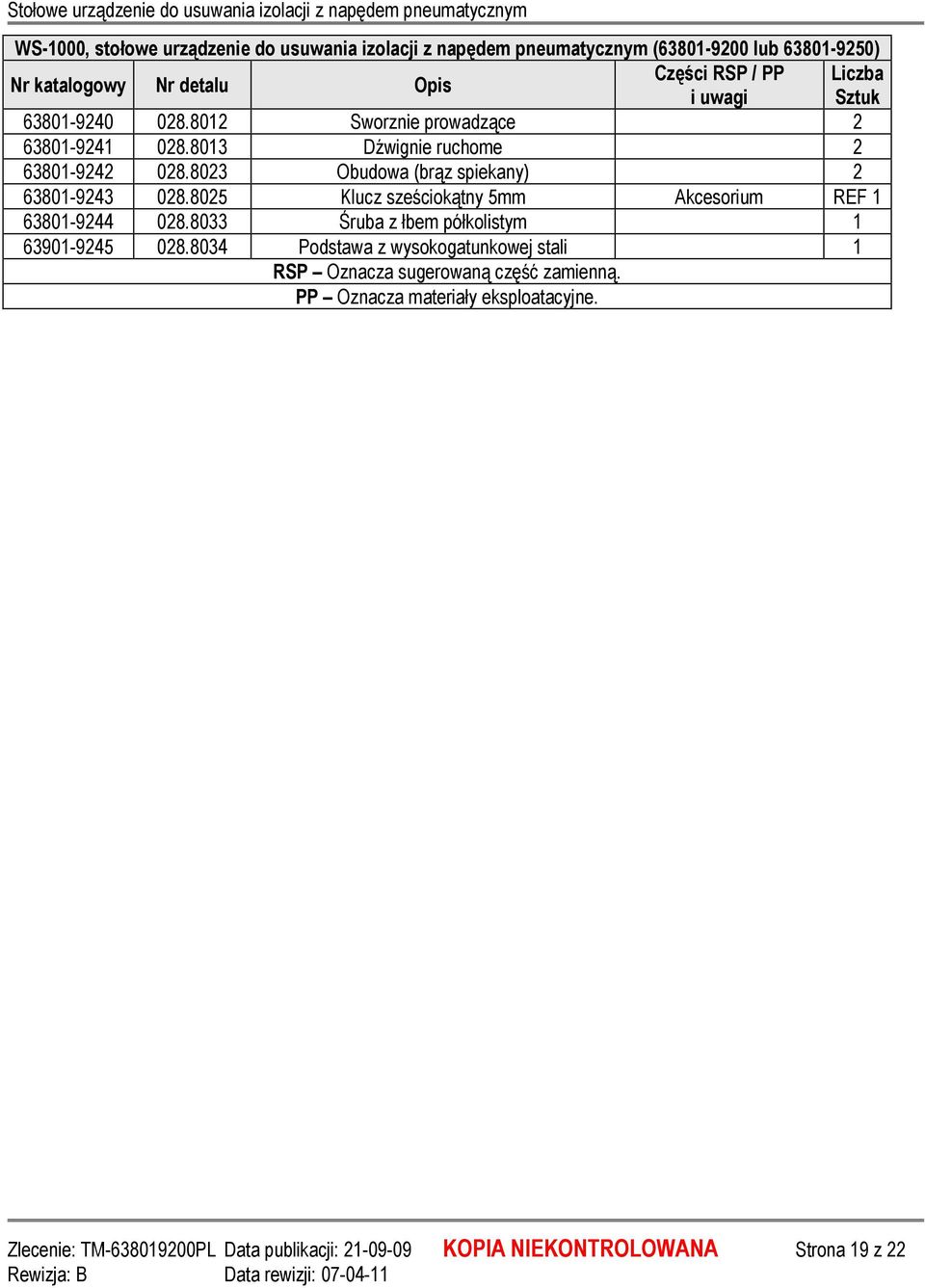

19 WS-1000, stołowe urządzenie do usuwania izolacji z napędem pneumatycznym ( lub ) Nr katalogowy Nr detalu Opis Części RSP / PP Liczba i uwagi Sztuk Sworznie prowadzące Dźwignie ruchome Obudowa (brąz spiekany) Klucz sześciokątny 5mm Akcesorium REF Śruba z łbem półkolistym Podstawa z wysokogatunkowej stali 1 RSP Oznacza sugerowaną część zamienną. PP Oznacza materiały eksploatacyjne. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 19 z 22

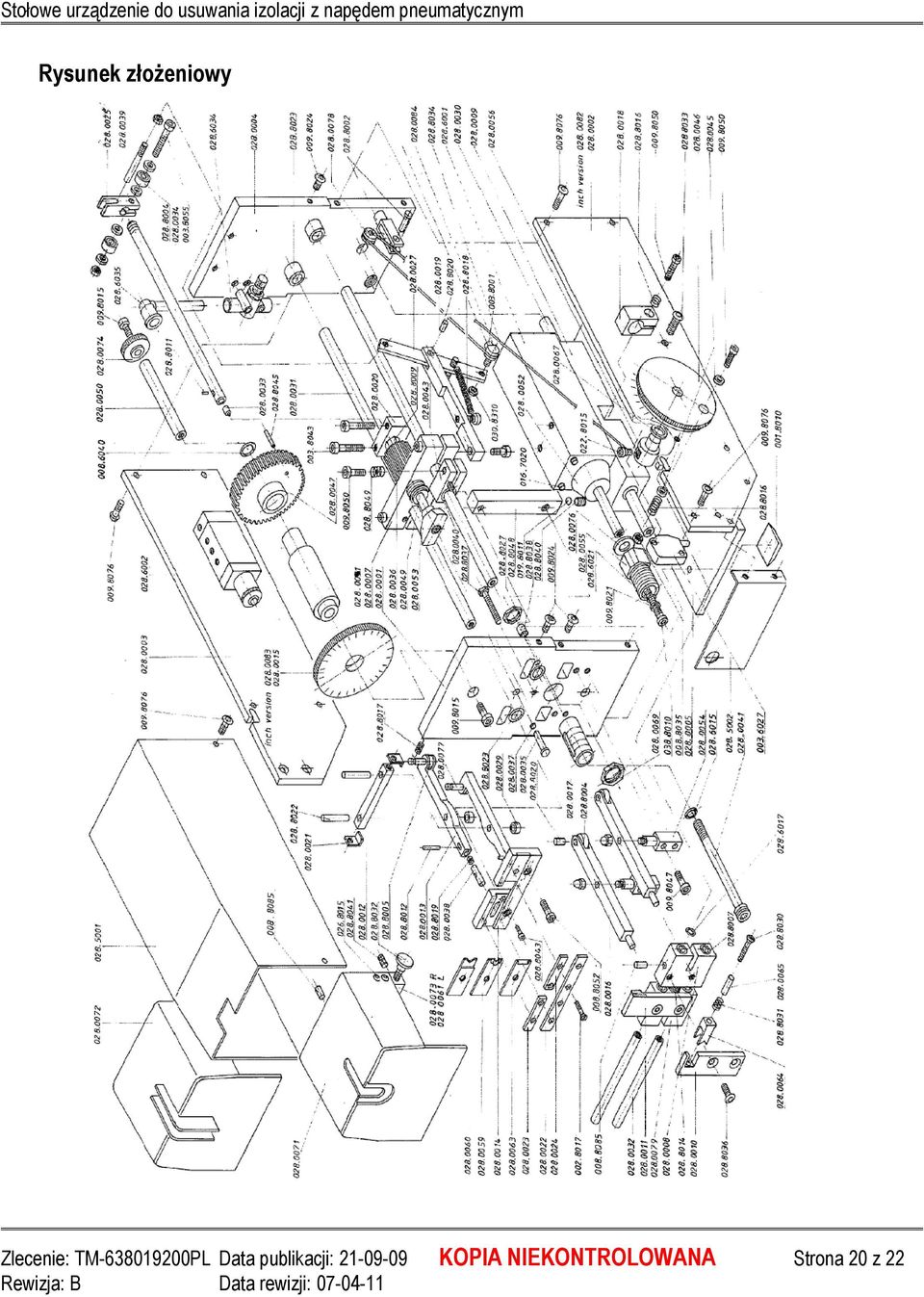

20 Rysunek złoŝeniowy Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 20 z 22

21 5.2 Rozwiązywanie problemów Objaw Przyczyna Rozwiązanie Ostrza się nie otwierają. Brudna prowadnica ostrzy. Wyczyścić prowadnicę. Izolacja jest źle nacinana. Tępe ostrza. Zainstalować nowe ostrza. DuŜy wypływ powietrza w pobliŝu osłony bezpieczeństwa. Włącznik bezpieczeństwa nie wciśnięty odpowiednio głęboko przez osłonę. Wcisnąć osłonę w kierunku płyty czołowej. Przewód nie jest odpowiednio chwytany i Patrz rozdział 3.5 ZuŜyte lub źle wyregulowane hamulce. centrowany. Regulacja hamulców. Izolacja jest usuwana zbyt późno, Patrz rozdział 3.5 ZuŜyte lub źle wyregulowane hamulce. lub w ogóle. Regulacja hamulców. Szczęki chwytające nie otwierają Skrawki kabla pomiędzy szczękami się. chwytającymi i osłoną bezpieczeństwa. Usunąć skrawki kabla. Zlecenie: TM PL Data publikacji: KOPIA NIEKONTROLOWANA Strona 21 z 22
