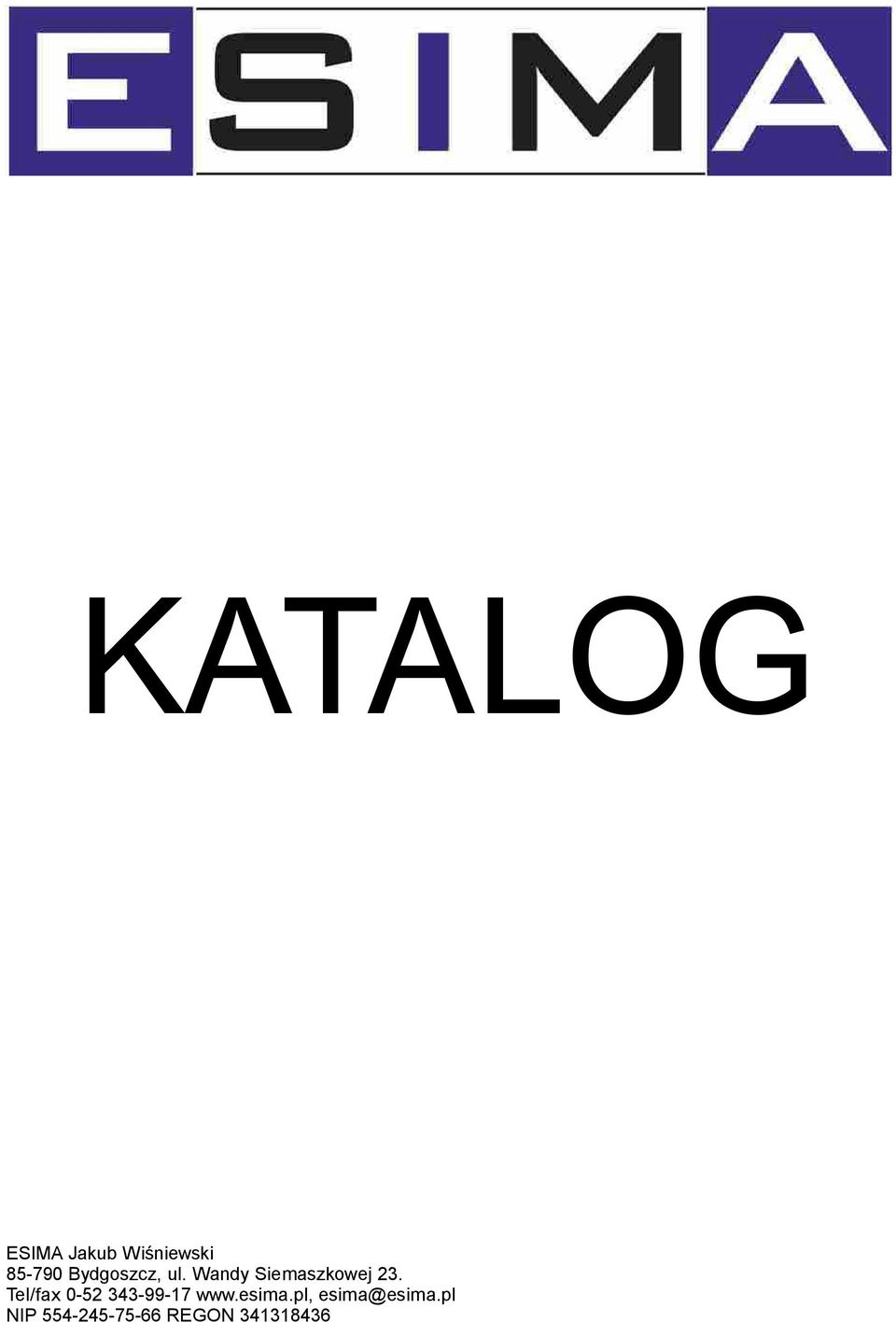

1 \ KATALOG ESIMA Jakub Wiśniewski Bydgoszcz, ul. Wandy Siemaszkowej 23. Tel/fax NIP REGON

2 SPIS TREŚCI Rodzaje pancerzy, kolorystyka rolet 4 Rodzaje pancerzy 5 Klasa odporności na parcie wiatrem pancerzy PA39 i PA45 6 Dostępne okleiny PORTOS 7 Dostępne okleiny ALUPROF 8 Rolety zewnętrzne 10 Wzór zamówienia na rolety zewnętrzne 12 Tabele nawojowe rolet zewnętrznych 14 Wyposażenie rolet Standard, Rollolux i Intermo 16 Zalety systemu Intermo 17 Możliwości wykonania zestawów rolet 18 Typy montażu i wymiarowanie rolet 19 Rolety nadstawne 21 Wzór zamówienia na rolety nadstawne 22 Tabele nawojowe rolet Termolux i Classik Tabele nawojowe rolet Opoterm i Opoterm z moskitierą Wyposażenie rolet Termolux, Classik oraz Opoterm Rodzaje zabudowy rolet nadstawnych Termolux Rodzaje zabudowy rolet nadstawnych Opoterm 28 Wymiarowanie rolet nadstawnych 29 Rodzaje prowadnic rolet Opoterm 30 Moskitiery ramkowe 31 Wzór zamówienia na moskitiery ramkowe Wymiarowanie moskitier ramkowych Moskitiery drzwiowe 35 Wzór zamówienia na moskitiery drzwiowe Wymiarowanie moskitier drzwiowych Montaż moskitier drzwiowych Moskitiery przesuwne 39 Wzór zamówienia na moskitiery przesuwne Wymiarowanie moskitier przesuwnych Montaż moskitier przesuwnych Elementy dodatkowe 47 Napędy sprężynowe i zwijacze 48 Elementy zabezpieczeń zwiększających odporność na włamanie 49 Silniki 51 Wyposażenie dodatkowe Nice 52 Wyposażenie dodatkowe Yooda 54 Karta gwarancyjna 55 2

3 OGÓLNE WARUNKI SPRZEDAŻY I DOSTAW Zawarcie umowy i zakres stosowania ogólnych warunków sprzedaży i dostawy Niniejsze ogólne warunki sprzedaży i dostawy określają warunki wykonania przez Esima Jakub Wiśniewski, zwany dalej Sprzedawcą, umów sprzedaży i dostawy towarów na rzecz Nabywcy. Ogólne warunki dostawy i sprzedaży stanowią integralną część potwierdzenia zamówienia - faktury pro forma - oraz umowy pomiędzy Sprzedawcą i Nabywcą, która zostaje zawarta przez podpisanie przez Nabywcę potwierdzenia zamówienia - faktury pro forma - sporządzonego przez Sprzedawcę. Umowa jest wiążąca dla stron z chwilą doręczenia Sprzedawcy, podpisanego przez Nabywcę potwierdzenia zamówienia - faktury pro forma. Podpisanie przez Nabywcę potwierdzenia zamówienia - faktury pro forma - stanowi przyjęcie niniejszych ogólnych warunków sprzedaży i dostawy z wyłączeniem tych postanowień umownych, które strony na piśmie uzgodniły inaczej. Wszelkie zawiadomienia, informacje, potwierdzenia, zgłoszenia dokonywane przez Nabywcę wymagają formy Pisemnej. Cena Ceny ustalane są zgodne z cennikiem obowiązującym w dniu przyjęcia zamówienia i są to ceny netto-bez podatku VAT. Do ustalonych cen netto doliczany jest podatek VAT w wysokości aktualnie obowiązującej dla Kupowanych towarów w dniu wystawienia faktury. Ceny zawierają koszty opakowania towaru wg standardów stosowanych przez Sprzedającego. Sprzedający zastrzega sobie prawo zwiększenia ceny w przypadku niestandardowego opakowania. Jeżeli Strony nie ustalą inaczej to ceny rozumiane są jako ceny z magazynu Sprzedającego (transport własny - Kupującego). Sprzedający zastrzega sobie prawo zmiany wartości zamówienia w przypadku zmian wartości podatku VAT lub wprowadzenia innych form opodatkowania. Miejsce dostawy O ile strony nie uzgodniły inaczej, Nabywca odbiera przedmiot umowy z magazynu Sprzedawcy. Nabywca odbierając towar zobowiązany jest do dokonania tego w godzinach pracy z magazynu Sprzedawcy zgodnie z potwierdzonym terminem odbioru. Odbiór ilościowy i jakościowy odbywa się przed załadunkiem. Nabywca powinien dysponować samochodem przystosowanym do przewozu profili 6 m długości. Wszelkie ryzyko związane z towarem przechodzi na Nabywcę z chwilą rozpoczęcia załadunku. W przypadku dostawy transportem Sprzedawcy, Nabywca zobowiązuje się do odbioru zamówionych towarów w ustalonym terminie (terminach), a w szczególności do właściwego technicznie przygotowania i przeprowadzenia rozładunku w miejscu dostawy oraz odbioru ilościowego i jakościowego (w zakresie wad jawnych) przed rozładunkiem. Wszelkie ryzyka uszkodzenia lub utraty towarów przechodzą na Nabywcę z chwilą rozpoczęcia załadunku. Nabywca jest zobowiązany zbadać przesyłkę w celu ustalenia czy nie została ona uszkodzona w sposób widoczny w transporcie. W przypadku stwierdzenia takich uszkodzeń należy sporządzić protokół handlowy z udziałem przewoźnika. Jeśli w chwili przejmowania przesyłki stan jej nie budził zastrzeżeń, a uszkodzenie stwierdzono w czasie jej rozpakowania, należy zaprzestać dalszego jej rozpakowywania niezwłocznie, lecz nie później niż miesiąc od daty dostawy powiadomić Sprzedawcę. Zawiadomienia (reklamacja) dokonane po tym terminie nie będą rozpatrywane. W przypadku braku możliwości rozładunku z przyczyn leżących po stronie Nabywcy pokryje on koszty składowania i ubezpieczenia w zryczałtowanej wysokości 0,33% wartości zamówienia brutto dziennie, a nadto koszty ponownego transportu.sprzedawca zastrzega sobie prawo do realizowania dostawy partiami. W przypadku gdy zamówienie realizowane jest przez Sprzedawcę partiami, Nabywca zobowiązany jest każdorazowo do zapłaty za dostarczony faktycznie towar. Przekazanie towarów Nabywcy odbywa się zawsze na podstawie dokumentu dostawy. Podpisanie dokumentu przez obie strony bez zastrzeżeń oznacza, że towar lub jego uzgodniona partia przekazany został w ilości ujętej w dokumencie i nie posiada wad jawnych. Termin dostawy Termin dostawy określony w potwierdzeniu zamówienia - faktura pro forma - jest wiążący dla Sprzedawcy pod warunkiem, że otrzyma on podpisane przez Nabywcę potwierdzenie zamówienia oraz inne żądane dokumenty najpóźniej do godz na dwa dni robocze przed terminem dostawy. Jeżeli zamówienie zostało dokonane w formie elektronicznej ( wyłącznie z adresem zwrotnym), potwierdzenie może nastąpić w tej samej formie pod warunkiem zachowania identycznego adresu zwrotnego. W przypadku gdy podpisane przez Nabywcę potwierdzenie zamówienia - fakturę pro forma - sprzedawca otrzymuje po upływie w/w terminu lub Nabywca opóźni przekazanie Sprzedawcy istotnych dla wykonania przedmiotu umowy dokumentów lub instrukcji wówczas Sprzedawca będzie upoważniony do jednostronnego odstąpienia od umowy, odmowy dostawy swoim transportem (jeżeli strony tak ustaliły) lub przesunięcie terminu dostawy, co najmniej o okres dostawy opóźnienia Nabywcy. W przypadku odmowy dostawy transportem Sprzedawcy lub przesunięcia terminu dostawy, Nabywca może odebrać zamówiony towar własnym transportem. Warunkiem tego odbioru jest uprzednie doręczenie podpisanej faktury - pro formy - oraz innych żądanych przez Sprzedającego dokumentów. Jeżeli nastąpiło opóźnienie dostawy z przyczyn leżących po stronie Sprzedawcy przez okres dłuższy niż 30 dni Nabywca ma prawo żądać jedynie kary umownej w wysokości odsetek ustawowych od kwoty wpłaconej zaliczki liczonych od następnego dnia po upływie 30 dni od zaplanowanej dostawy do dnia rzeczywistej dostawy. W przypadku opóźnienia tylko części dostawy naliczanie kary umownej następuje od takiej samej części zaliczki. Warunki płatności O ile strony nie ustaliły inaczej, Nabywcę obowiązuje pełna przedpłata (gotówką lub przelewem przy zachowaniu obowiązujących przepisów) przed odbiorem towaru. W przypadku innych uzgodnień Nabywca zobowiązuje się do zapłaty kwoty, na którą opiewa faktura w terminie określonym w warunkach współpracy zawartych pomiędzy Sprzedawcą i Nabywcą. Za dzień dokonania płatności uważa się dzień, w którym Sprzedawca otrzymał gotówkę, a w przypadku przelewu - dzień wpływu na rachunek bankowy Sprzedawcy. Nabywca nie jest upoważniony do wstrzymania zapłaty z powodu zgłoszonych przez Nabywcę reklamacji lub innych roszczeń związanych z wykonaniem dostawy, której dotyczy faktura. Nabywca zrzeka się praw dokonania potrąceń wierzytelności wzajemnych z wierzytelnościami Sprzedawcy stwierdzonymi w fakturach za dostawy. W przypadku opóźnienia w zapłacie Sprzedawca będzie naliczał odsetki umowne. W razie braku zapłaty do 14 dni po terminie zapłaty kwoty należności Sprzedawca zleci dochodzenie roszczeń finansowych wraz z należnymi odsetkami ustawowymi stronie trzeciej. Sprzedawca zastrzega sobie prawo żądania zabezpieczenia przez Nabywcę płatności za zamówiony towar w przypadku uzyskania informacji o pogorszeniu się sytuacji finansowej Nabywcy i ograniczeniu jego zdolności do spłaty zobowiązań, a w razie niemożności natychmiastowego uzyskania zabezpieczenia Sprzedawca będzie upoważniony do wstrzymania realizacji umowy do momentu jego uzyskania. Zastrzeżenie prawa własności Sprzedawca zastrzega sobie prawo własności wszystkich towarów objętych zamówieniem i dostarczonych Nabywcy do chwili zapłaty pełnej należności Sprzedawcy wynikającej z wartości zamówienia oraz ewentualnych dodatkowych kosztów transportu lub odsetek za zwłokę. W tej sytuacji Sprzedawca zastrzega sobie prawo zatrzymania ruchomych części do czasu uregulowania płatności. W przypadku gdy Nabywca działa na zlecenie bądź jako pośrednik, przyjmuje na siebie całkowitą odpowiedzialność za skutki zastrzeżenia prawa własności przez Sprzedawcę, o których mowa wyżej, o czym zobowiązany jest powiadomić Zleceniodawcę lub ostatecznego nabywcę (kupującego). Odpowiedzialność Sprzedawcy za wady towaru Odpowiedzialność Sprzedawcy z tytułu rękojmi ograniczona zostanie w następujący sposób: Nabywca zobowiązany jest zbadać dostarczony towar i zgłosić ewentualne reklamacje jakościowe w terminie 7 dni od wykrycia wady, jednak nie później niż w ciągu 3 miesięcy od dostarczenia towaru. Nabywca zobowiązany jest umożliwić Sprzedawcy zbadanie towaru, którego dotyczy reklamacja oraz zachować oryginalne opakowania w celu użycia go do transportu zwrotnego. W razie zniszczenia oryginalnego opakowania, Nabywca zapewni właściwe opakowanie towaru do transportu. O ile strony nie postanowią inaczej badanie odbywać się będzie w siedzibie Sprzedawcy, gdzie Nabywca zobowiązany jest dostarczyć towar na swój koszt. Badanie odbędzie się w terminie 14 dni od dostarczenia reklamowanego towaru. Sprzedawca zobowiązuje się w terminie 14 dni od badania powiadomić Nabywcę o uznaniu lub odrzuceniu reklamacji. W przypadku uznania reklamacji Sprzedawca wymieni reklamowany towar na towar bez wad w terminie 14 dni od dnia uznania reklamacji. Jeżeli badania dokonano na części reklamowanego towaru to w przypadku uznania reklamacji Nabywca zwróci na swój koszt pozostały reklamowany towar do dnia jego wymiany. Sprzedawca nie będzie zobowiązany do naprawienia innych szkód Nabywcy spowodowanych dostarczeniem towaru wadliwego. Sprzedawca nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowego magazynowania towaru przez Nabywcę (np. za szkody powstałe w wyniku uszkodzeń mechanicznych, zamoczeń towaru, działania agresywnych czynników środowiskowych, itp.) Siła wyższa Sprzedawca nie ponosi odpowiedzialności za wykonanie lub nienależyte wykonanie dostawy, jeżeli jest ona następstwem zdarzeń nadzwyczajnych będących poza kontrolą Sprzedawcy, a szczególności aktu władzy lub siły wyższej. Za siłę wyższą uważa się następujące zdarzenia: klęski żywiołowe, wojny, niepokoje społeczne, mobilizację, braki surowców, braki transportowe, strajki. Sprzedawca niezwłocznie zawiadomi Nabywcę o zaistnieniu przeszkody w wykonaniu dostawy. W takim przypadku Sprzedawca będzie upoważniony do odstąpienia od umowy w całości lub części bez żadnych zobowiązań odszkodowawczych wobec Nabywcy. Wycofanie lub zmiana zamówienia Nabywca może wycofać lub zmienić zamówienie wyłącznie za pisemną zgodą Sprzedawcy. W takim przypadku Nabywca zapłaci Sprzedawcy karę umowną w wysokości 10% wartości zamówienia netto. Zapłata kary umownej nie pozbawia Sprzedawcy prawa domagania się dalszego odszkodowania, jeżeli kara nie pokrywa szkody Sprzedawcy. W razie odwołania przez nabywcę zamówienia już wykonanego, obowiązany on jest do zapłaty całej należności. W innych przypadkach rezygnacji Nabywcy z zamówienia, traci on prawo do żądania zwrotu wpłaconej zaliczki. Postanowienia końcowe W sprawach nie uregulowanych umową mają zastosowanie przepisy Kodeksu Cywilnego. Spory mogące wyniknąć pomiędzy stronami będą rozstrzygane przez sąd właściwy dla siedziby Sprzedawcy. 3

4 RODZAJE PANCERZY KOLORYSTYKA PANCERZY I ROLET 4

5 Rodzaje pancerzy 1- pancerz perforowany 2-pancerz nieperforowany Pancerze aluminiowe Pancerze PCV Profil PA39 Profil PA45 Profil PA40 Profil PA52 Profil PCV37 Profil PCV52 Wysokość profilu 39 mm 45 mm 40 mm 52 mm 37 mm 52 mm Ilość listew na m wys. Maksymalna szer.* 26 szt 23 szt 25 szt 19 szt 27 szt 19 szt 2500 mm 2500 mm 2900 mm 3200 mm 1300 mm 3000 mm Maksymalna pow. 6,0 m 2 6,5 m 2 7,0 m 2 8,0 m 2 3,0 m 2 4,3 m 2 Ciężar 1m2 2,8 kg 2,9 kg 3,3 kg 3,0 kg 3,5 kg 4,0 kg Kolory standardowe Kolory extra 01 srebrny, 02 biały, 03 szary, 04 ciemny beż, 05 beż, 07/A31 jasny szary, 08 ciemny brąz, 09 brąz, 22/A26 mahoń, 23 antracyt, 30/A28 orzech, 48/A30 złoty dąb, 54/A52 winchester A36 wenge - dąb bagienny 13 zielony, 15 biel kremowa, 16 kość słoniowa, A11 żółty, A12 czerwony, A14 niebieski, 19 bordowy, A20 czarny, A22 ultra biały, A33 bazaltowy szary, A34 kwarcowy szary, A35 betonowy szary 02 biały, 03 szary, 07/A31 jasny szary, 08 ciemny brąz, 09 brąz, 23 antracyt, 30/A28 orzech, 48/A30 złoty dąb, 01 srebrny, 05 beż, 15 biel kremowa, 16 kość słoniowa, 22/A26 mahoń, 54 winchester, A36 wenge - dąb bagienny A22 ultra biały, 02 biały, 03 szary, 08 ciemny brąz, 09 brąz, 23 antracyt, 01 srebrny, 04 ciemny beż, 05 beż, 13 zielony, 15 biel kremowa,16 k ość słoniowa, A14 niebieski, 19 bordowy, A20 czarny, A22 ultra biały, 02 biały, 03 szary, 07/A31 jasny szary, 08 ciemny brąz, 09 brąz, 23 antracyt, 30/A28 orzech, 48/A30 złoty dąb, 01 srebrny, 05 beż,13 zielony, 15 biel kremowa, 16 kość słoniowa, A22 ultra biały, A36 wenge - dąb bagienny, 54/A52 winchester 02 biały, 03 szary, 05 beż, 02 biały, 03 szary, 05 beż - - *Dane dla 3 klasy odporności na parcie wiatrem. Czas oczekiwania na pancerze w kolorze niestandardowym może być dłuższy i będzie ustalany indywidualnie. OZNACZENIE OZNACZENIE KOLOR RAL* PORTOS ALUPROF PORTOS ALUPROF KOLOR RAL* SREBRNY KOŚĆ SŁONIOWA BIAŁY BORDOWY SZARY A20 CZARNY CIEMNY BEŻ A26 MAHOŃ drewnopodobny BEŻ A22 ULTRA BIAŁY A31 JASNY SZARY ANTRACYT CIEMNY BRĄZ A28 ORZECH drewnopodobny BRĄZOWY A33 BAZALTOWY SZARY A11 ŻÓŁTY A34 KWARCOWY SZARY A12 CZERWONY A35 BETONOWY SZARY A13 ZIELONY A36 A37 WENGE DĄB BAGIENNY SZARE ALUMINIUM drewnopodobny - A14 NIEBIESKI A30 ZŁOTY DĄB drewnopodobny BIEL KREMOWA A52 WINCHESTER drewnopodobny 1011 * kody kolorów RAL oznaczają kolory najbardziej zbliżone do kolorów rzeczywistych Symbol A przed kodem oznacza kolor ze wzornika firmy ALUFPROF 5

6 OPÓR CIEPLNY Na podstawie przeprowadzonych badań przez Akredytowane Laboratorium Pomiarowo Badawcze dla firmy Aluprof wynika, że opór cieplny oraz przepuszczalność powietrza rolet zwijanych Standard wynoszą odpowiednio Cecha badania Przepuszczalność powietrza Opór cieplny Klasyfikacja Klasa 2 wysoka przepuszczalność powietrza 0,246 m 2 K/W Klasa odporności na parcie wiatrem dla rolet z PA39, PA45 i PA52 szer PA PA PA PA PRZYPORZĄDKOWANIE KLAS ODPORNOŚCI NA OBCIĄŻENIE WIATREM WEDŁUG PN-EN W celu zapewnienia prawidłowej, bezawaryjnej oraz bezpiecznej pracy rolet zwijanych, należy przyporządkować odpowiednie klasy odporności na obciążenie wiatrem dla poszczególnych profili roletowych do stref obciążenia wiatrem. Dla ułatwienia doboru odpowiednich profili roletowych do stref obciążenia wiatrem w Polsce zostały przygotowane odpowiednie mapy oraz tabele. Kat. terenu Charakterystyczne prędkości wiatru (PN-B 02011) Prędkość wiatru [m/s] I 20 II 24 IIa 27 IIb 30 III w zależności od wysokości nad poziomem morza Przyporządkowanie klas odporności na obciążenie wiatrem do stref obciążenia wiatrem w Polsce Kat. terenu Kryteria Wymagania Wysokość budynku < 6 m Wysokość budynku (7-18) m Wysokość budynku (19-28) m Wysokość budynku (29-50) m Wysokość budynku (51-100) m Strefa wiatru Strefa wiatru Strefa wiatru Strefa wiatru Strefa wiatru I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I II IIa IIb III I Klasa odporności na obciążenie wiatrem * * * * * II * * * * * III * * * * * IV * * * * * Klasy odporności na obciążenie wiatrem Klasa Ciśnienie próbne nominalne p (N/m 2 ) < Ciśnienie próbne bezpieczne 1,5p (N/m 2 ) <

7 DOSTĘPNE OKLEINY PORTOS PROWADNIC PCV, SKRZYNEK PCV, LISTEW DOLNYCH I PROWADNIC ALUMINIOWYCH OZNACZENIE KOLOR NR RENOLITU 10 ANTRACYT GŁADKI PALISANDER ANRACYT BIEL KREMOWA CZEKOLADOWY MAHOŃ WIŚNIA DAGLEZJA MACORE ORZECH DĄB ST-G DĄB BAGIENNY DĄB CIEMNY DĄB RUSTYKALNY OREGON ZŁOTY DĄB INDIANA SIENA ROSSO SIENA NOCE WINCHESTER SZARY KWARCOWY SZARY BAZALTOWY SZARY BAZALTOWY GŁADKI ZIELEŃ SZARY JASNY

8 DOSTĘPNE OKLEINY ALUPROF PROWADNIC PCV I SKRZYNEK PCV OZNACZENIE KOLOR NR RENOLITU 23R SZARY ANTRACYT SKTUKTURA R SZARY ANTRACYT GŁADKI R MAHOŃ R ORZECH R ZŁOTY DĄB R WINCHESTER R DĄB CIEMNY RB STALOWONIEBIESKI RB WIŚNIA RB OREGON RB PALISANDER RB CZEKOLADOWY BRĄZ RB DĄB ST-G RB SZARY RB DĄB BAGIENNY RB DĄB NATURALNY RB DĄB RUSTYKALNY RC CIEMNY CZERWONY RC ZIELONY RC CIEMNY ZIELONY RC SZARY JASNY RC SIENA ROSSO RC SIENA NOCE RC DAGLEZJA RC SOSNA GÓRSKA RC MACORE RC KREMOWY BIAŁY OKLEINY xxr OKLEINY STANDARDOWE OKLEINY xxrb OKLEINY GRUBA B TERMIN DŁUŻSZY O 2 TYGODNIE OKLEINY xxrc OKLEINY GRUBA C TERMIN DŁUŻSZY O 3 TYGODNIE POZOSTAŁE KOLORY BĘDĄCE W OFERCIE PRODUCENÓW OKLEIN TERMIN OCZEKIWANIA USTALANY JEST INDYWIDUALNIE 8

9 9

10 ROLETY ZEWNĘTRZNE SK45 Standard Standard z moskitierą SKP Rollolux Rollolux moskitierą 10

11 SKO-P Omega Omega z moskitierą SP90-E Intermo Intermo z moskitierą 11

12 Nr Zlecenia: z dnia: termin dostawy: ZAMÓWIENIE NA ROLETY ZEWNĘTRZNE ESIMA Jakub Wiśniewski ul. Wandy Siemaszkowej 23, Bydgoszcz Tel/fax , esima@esima.pl Pieczęć zamawiającego SK45 Zewnętrzna SK45+MKT SP90-E SP90-E+MKT SKP SKP+MKT SKO-P SKO-P+MKT Zewnętrzna z moskitierą Intermo (podtynkowa) Intermo (podtynkowa) z moskitierą Rollolux (zaokrąglona) Rollolux (zaokrąglona) z moskitierą Omega (okrągła) Omega (okrągła) z moskitiera Uw aga! Ogólne w arunki sprzedaży i dostaw stanow ią integralną część niniejszego zamów ienia Lp Rozmiar rolety [mm] (łącznie ze skrzynką i prow adnicami) Ilość Typ rolety A, B, C Rozmiar skrzynki [mm] Wyjście A, B, C, D Szerokość Wysokość Rys 1 Rys 2 Rodzaj prow adnic PR-proste PK-kątowe PD-podwójne skrzynki, klapy rew, listw y tynkow ej Kolor Kolor Napęd Rodzaj Ręczny profilu listw y profilu pancerza dolnej pancerza moskitiery Taśma Linka prow adnic PA39/40/ 45/52 PCV37/52 (wzornik kolorów pancerza) listw y dolnej (tylko gdy moskitiera) Zw ijacz korbow y szara * biało-czarna * brązowa * brązow a * Sprężyna + zamek Silnik Silnik z radiem Przełącznik standardowy * wbudowane radio * Obsługa (patrząc od w ew nątrz) L P Uw agi elementy dodatkowe, rygle automatyczne, zasuwki, wieszaki blokady, marka silnika (miejsce na rysunki i objaśnienia w widoku od wewnątrz) *Niepotrzebne skreślić WYPEŁNIAJĄC DRUK POSŁUGIWAŁEM SIĘ: WZORNIKIEM KOLORÓW PANCERZA PORTOS ALUPROF WZORNIKIEM OKLEIN PORTOS ALUPROF Przed przystąpieniem do wypełniania druku prosimy zapoznać się z objaśnieniami UWAGA: Samodzielne zmiany treści druku zamówienia mogą doprowadzić do błędnej realizacji zamów ienia. FORMULARZE ZAMÓWIEŃ MOŻNA RÓWNIEŻ ZNALEŹĆ NA NASZEJ STRONIE

13 A: B: C: Objaśnienia do zamówienia na rolety zewnętrzne Lp Ilość Rozmiar rolety [mm] (łącznie ze skrzynką i prowadnicami) Typ rolety Wyjście Rodzaj prowadnic Kolor Kolor Napęd Obsługa (patrząc od wew) Rozmiar Rodzaj profilu listwy Ręczny skrzynki, skrzynki (taśmy, profilu pancerza dolnej klapy rew, listwy [mm] linki, prowadnic pancerza moskitiery Sprężyna Silnik z Silnik kabla) listwy (wzornik dolnej Zwijacz + zamek radiem Szerokość Wysokość kolorów Taśma Linka tynkowej (tylko gdy korbowy L P pancerza) moskitiera) Przełącznik Uwagi KOLUMNY 1. całkowita, wraz z prowadnicami, szerokość gotowej rolety podana w milimetrach (w przypadku montażu na elewacji typ rolety A do szerokości wnęki należy doliczyć 2*szer. prowadnic=2*55=110 mm), 2. całkowita, wraz ze skrzynką, wysokość gotowej rolety podana w milimetrach (w przypadku montażu na elewacji typ rolety A do wysokości wnęki należy doliczyć wysokość skrzynki roletowej), 3. podać typ rolety wg rysunku z prawego górnego rogu zamówienia: A montaż na elewacji, B lub C montaż we wnęce, jeśli typ nie będzie określony standardowo zostanie przyjęty jako B, 4. rozmiar skrzynki w milimetrach, dobrana według tabel nawojowych. Zwiększenie skrzynki za dopłatą 5% ceny netto rolety, jeżeli rozmiar skrzynki nie zostanie określony standardowo zostanie przyjęty jako najmniejszy możliwy 5. wyjście taśmy, linki, kabla - wpisać A, B, C lub D wg rysunku. Jeśli wyjście taśmy nie będzie określone standardowo zostanie przyjęte jako B. UWAGA! BRAK WYJŚCIA A w przypadku napędu ręcznego 6. rodzaj prowadnic: określić rodzaj prowadnica: PR proste; PK kątowe; PD prowadnica podwójna (dwustronna) 7. kolor skrzynki, - 02 biały, 03 szary, 08 ciemnobrązowy, 09 brązowy - lub kolor lakierowania należy określić na podstawie tabeli RAL. Zmiana koloru skrzynki może nastąpić tylko przez lakierowanie patrz cennik elementów dodatkowych i dopłat, 8. kolor prowadnic: - 02 biały, 03 szary, 08 ciemnobrązowy, 09 brązowy kolor wg. wzornika oklein Portos lub kolor lakierowania należy określić na podstawie tabeli RAL. Patrz cennik elementów dodatkowych i dopłat, 9. rodzaj profilu pancerza: wpisać wybrany profil PA39, PA40, PA45, PA52, PCV37, PCV kolor profilu pancerza wg wzornika-tabela str. 6. Jeżeli profil ma być bez perforacji przed symbolem koloru należy wpisać 1, np.: 02 biały perforowany, 102 biały bez perforacji. Uwaga! Profil bez perforacji jest stosowany np. w roletach ze sprężynowym mechanizmem podnoszenia. 11. kolor listwy dolnej: -02 biały, 03 szary, 08 ciemnobrązowy, 09 brązowy -kolor wg. wzornika oklein Portos lub kolor lakierowania należy określić na podstawie tabeli RAL. Zmiana koloru listwy dolnej może nastąpić tylko przez lakierowanie patrz cennik elementów dodatkowych i dopłat, 12. kolor listwy dolnej moskitiery: 02 biały, 08 ciemny brąz lub 09 jasny brąz Wybór napędu (proszę zaznaczyć X w kolumnie wybranego napędu) 13. taśma zwijacz dostępny w kolorze białym (brązowy na życzenie). Jeśli kolor nie zostanie określony standardowo zostanie przyjęty jako biały z taśmą w kolorze szarym, 14. kaseta z przekładnią (na taśmę lub linkę) z korbką, dostępna w kolorze białym. Aby określić rodzaj zwijacza proszę zaznaczyć jedno z sąsiadujących pól: 13 taśma lub 15 linka, 15. zwijacz linki bez dopłaty dostępny w kolorze białym (brązowym na życzenie). Jeżeli kolor zwijacza nie zostanie określony standardowo zostanie przyjęty jako biały, 16. sprężynowy mechanizm podnoszenia i zamek baskwilowy w listwie dolnej 17. napęd elektryczny, dobrany przez pracownika firmy ESIMA 18. napęd elektryczny z drogą radiową, moc silnik będzie dobrana przez pracownika firmy ESIMA. Uwaga! Jeżeli nie zostanie określone inaczej, przyjęty będzie silnik z mechanicznymi krańcówkami i zastosowana będzie rura Φ przełącznik dwuklawiszowy z podtrzymaniem dla silników bez drogi radiowej i jednoklawiszowy bez podtrzymania dla silników z droga radiową 20. strona umiejscowienia zwijacza (kasety, przełącznika, wyjścia kabli) patrząc od wewnątrz pomieszczenia, 21. uwagi dotyczące poszczególnych pozycji, ich dodatkowe wyposażenie np.: rygle automatyczne, przełączniki itd. Rysunki zestawów i szkice (wszystkie patrząc od wewnątrz), uwagi można umieszczać pod tabelą. FORMULARZE ZAMÓWIEŃ MOŻNA RÓWNIEŻ ZNALEŹĆ NA NASZEJ STRONIE

14 STANDARD SK45, SKP (ZAOKRĄGLONA), SP90-E (PODTYNKOWA) Typ skrzynki * Wys./Szer. Skrzynki [mm] 137/ / / / /205 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 52 minimalna szerokość 700 mm, maksymalna szerokość 3700mm, maksymalna powierzchnia 8m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PCV 52 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 4,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB STANDARD SK45 Z MOSKITIERĄ, SKP (ZAOKRĄGLONA) Z MOSKITIERĄ, SP90-E (PODTYNKOWA) Z MOSKITIERĄ Typ skrzynki * Wys./Szer. Skrzynki [mm] 137/ / / / /205 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 550 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 550 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ Uwaga! Skrzynki rolety Standard w kolorach orzech (30) i złoty dąb (48) występują w rozmiarach 137, 165, 180, 205. Przy doborze rury należy uwzględnić rodzaj zastosowanego napędu (np. silniki na rurę ø60 lub sprężyny napędowe) oraz maksymalną długość rury ø mm. 14

15 SKO-P (OKRĄGŁA) Typ skrzynki Wys./Szer. Skrzynki [mm] 137/ / / / /205 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 52 minimalna szerokość 700 mm, maksymalna szerokość 3700mm, maksymalna powierzchnia 8m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 52 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 4,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB SKO-P Z MOSKITIERĄ (OKRĄGŁA) Typ skrzynki Wys./Szer. Skrzynki [mm] 137/ / / / /205 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 550 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 550 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ Przy doborze rury należy uwzględnić rodzaj zastosowanego napędu (np. silniki na rurę ø60 lub sprężyny napędowe) oraz maksymalną długość rury ø mm. 15

16 Element/kolor STANDARD SK45 ROLLOLUX SKP OMEGA SKO-P INTERMO SP90-E Skrzynka i boczki ex. Prowadnice std. Prowadnice ex. Pancerz std. Pancerze ex. Listwa dolna std. Listwa dolna ex. Dystanse prow. std.* Dystanse prow. ex.* Nakładka prow. std.* - Nakładka prow. ex.* 03 szary, 05 beż, 23 antracyt lakier: 30 orzech**, 48 złoty dąb** **brak skrzynki biały, 08 ciemny brąz, 09 brąz dowolny RAL 02 biały, 03 szary, 05 beż, 08 ciemny brąz, 09 brąz, 23 antracyt dowolny RAL, dowolna dostępna okleina 00 surowy okleina: złoty dąb, orzech, winchester, dąb bagienny, 23 antracyt; 01 srebrny, 02 biały, 03 szary, 04 ciemny beż, 05 beż, 07 jasny szary, 08 ciemny brąz, 09 brąz, 16 kość słoniowa, 22 mahoń, 23 antracyt, 30 orzech, A36 wenge-dąb bagienny, 48 złoty dąb, 54 winchester. A11 żółty, A12 czerwony, 13 zielony, A14 niebieski, 15 biel kremowa, 19 bordowy, A20 czarny, A22 ultra biały, A33 bazaltowy szary, A34 kwarcowy szary, A35 betonowy szary, * dystanse prowadnic oraz nakładki prowadnic nie należą do wyposażenia standardowego. 02 biały, 03 szary, 05 beż, 08 ciemny brąz, 09 brąz, 23 antracyt dowolny RAL, dowolna dostępna okleina 02 biały, 03 szary, 05 beż, 08 ciemny brąz, 09 brąz dowolny RAL 02 biały, 03 szary 08 ciemny brąz, 09 brąz dowolny RAL - Z MOSKITIERĄ Element/kolor STANDARD SK45 ROLLOLUX SKP OMEGA SKO-P INTERMO SP90-E Prowadnica prosta do moskitiery std Prowadnica prosta do moskitiery ext Listwa dolna moskitiery std. Listwa dolna moskitiery ex. Siatka 02 biały, 08 ciemny brąz, 09 brąz 23 antracyt, 30 orzech, 48 złoty dąb, dowolny RAL 02 biały, 08 ciemny brąz, 09 brąz 23 antracyt, 30 orzech, 48 złoty dąb, dowolny RAL 03 szary Element/kolor STANDARD SK45 ROLLOLUX SKP OMEGA SKO-P INTERMO SP90-E Pozostałe elementy wyposażenia std. zwijacz linki lub taśmy: biały, brąz; roleta typ B wyjście B Pozostałe elementy wyposażenia ex.* dystanse prowadnic, rygle automatyczne, zasuwki, zwijacze korbowe, silniki, silniki radiowe, przełączniki, zamki baskwilowe, sprężyny *Elementy wyposażenia ex. Muszą być każdorazowo wyszczególnione w zamówieniu. nakładki prowadnic 16

17 Zalety systemu Intermo: nie ingeruje w statykę okna, umożliwia zabudowę części prowadnicy (maksymalnie 23mm), zapewnia bardzo dobrą izolację cieplną i akustyczną, skrzynka jest praktycznie niewidoczna po zabudowaniu, a widoczne elementy mogą być dopasowane kolorystycznie okien lub elewacji, możliwość stosowania przy oknach typu HS, HST, możliwość zastosowania moskitiery zintegrowanej ze skrzynką, umożliwia dowolną aranżację nadproża wewnątrz pomieszczenia. Sposób montażu rolet Intermo: Skrzynka rolety wbudowana w trakcie wznoszenia ściany. Wymaga uzgodnienia z projektantem. Skrzynka rolety wbudowana w wymieniane nadproże istniejącej ściany. Wymaga uzgodnienia z projektantem. Skrzynka rolety wbudowana pod istniejące nadproże. Przekrój boczny rolety Możliwość zabudowy prowadnic Minimalna ilość izolacji termicznej między skrzynką a nadprożem to 2cm. Jednakże wartość ta powinna być każdorazowo wyliczona przez projektanta. 17

18 Możliwości rozmieszczenia napędów w zestawach rolet - możliwość umiejscowienia napędów obu rolet po dowolnej stronie. - możliwość umiejscowienia napędów każdej z rolet po dowolnej stronie. - możliwość umiejscowienia napędów każdej z rolet po dowolnej stronie, jednak niemożliwe jest wykonanie napędów obu rolet jednocześnie na środkowym słupku. - możliwość wykonania wspólnego napędu dla obu rolet. - możliwość umiejscowienia napędu rolety lewej po dowolnej stronie, - napęd rolety prawej może zostać zrealizowany po dowolnej stronie, - napęd rolety środkowej może być zrealizowany bezwarunkowo po stronie lewej, lub po stronie prawej tylko w przypadku gdy roleta prawa jest napędzana z prawej strony, - możliwość zastosowania wspólnego napędu dla rolety prawej i środkowej, - możliwość umiejscowienia napędów każdej z rolet po dowolnej stronie, jednak niemożliwe jest zastosowanie jednocześnie dwóch napędów na jednym boku podziału - prowadnice pojedyncze - prowadnica podwójna* *W przypadku rolet z moskitierą nie ma możliwości zastosowania prowadnicy podwójnej (dwustronnej). Prowadnicę podwójną możemy zastosować tylko w przypadku gdy wysokość rolety po prawej i po lewej stronie tej prowadnicy jest identyczna. Typy prowadnic aluminiowych PP 53 - PROSTA PK 53 - KĄTOWA PPD79 - PODWÓJNA PPDM 53 DO MOSKITIERY N/PPDO NAKŁADKA PROWADNICY OWAL D/PP DYSTANS PROWADNICY 18

19 TYPY MONTAŻU I WYMIAROWANIE ROLET STANDARD, ROLLOLUX I OMEGA. TYP A MONTAŻ NA ELEWACJI BUDYNKU roleta lewoskrętna (zwijana na zewnątrz) szer. rolety = szer. wnęki + 2*szer. prowadnicy (2x55mm=110 mm) wys. rolety = wys. wnęki + wys. skrzynki (na podst. średnic nawojowych) Wymiarowanie zestawów rolet W przypadku pomiaru rolet zewnętrznych montowanych na mur proponujemy, aby w pierwszej kolejności zmierzyć całą wnękę. Następnie do szerokości wnęki drzwiowej dodajemy dwie szerokości prowadnic (110mm). Szerokość rolety dla okna pozostaje taka sama jak szerokość wnęki okiennej. Do wysokości wnęki drzwiowej i okiennej należy dodać wysokości skrzynki, którą dobieramy dla najwyższej rolety z zestawu. Doboru skrzynki dokonujemy na podstawie tabel nawojowych uwzględniając, rodzaj pancerza, rurę nawojową oraz zastosowanie wieszakoblokad. Za powiększenie skrzynki doliczamy 5% do ceny netto rolety za każdy kolejny rozmiar. 19

20 TYP B MONTAŻ WE WNĘCE roleta lewoskrętna (zwijana na zewnątrz) szer. rolety = szer. wnęki wys. rolety = wys. wnęki TYP C MONTAŻ WE WNĘCE roleta prawoskrętna (zwijana do wewnątrz) szer. rolety = szer. wnęki wys. rolety = wys. wnęki WYMIAROWANIE ROLET INTERMO szer. rolety = szer. okna wys. rolety = wys. okna + wys. skrzynki (na podst. średnic nawojowych) Rolety INTERMO wymiarujemy w sposób następujący. Szerokość rolety to szerokość okna. Prowadnica jest wtedy mocowana do ramy okiennej. Wysokość rolety to wysokość okna powiększona o wysokość skrzynki roletowej dobranej na podstawie średnic nawojowych. Roletę montuje się w taki sposób aby skrzynka nachodziła na ramę okienną około 1cm. Pozwala to na estetyczne połączenie skrzynki z ramą okna. Poprzez takie zamocowanie prowadnice będą od dołu sięgały 1cm poza ramę, co jest konieczne w przypadku parapetów aluminiowych bądź stalowych. W przypadku wymiarowania zestawów rolet, szerokości rolet są takie jak szerokości okna. Wysokości natomiast to wysokość okna powiększona o wysokość skrzynki, którą dobieramy dla najwyższej rolety z zestawu. Za powiększenie skrzynki doliczamy 5% do ceny netto rolety. 20

21 ROLETY NADSTAWNE CLASSIC CC1000 TERMOLUX TL1000 SKT OPOTERM SKT OPOTERM + MOSKITIERA 21

22 Nr Zlecenia: z dnia: termin dostawy: ZAMÓWIENIE NA ROLETY NADSTAWNE ESIMA Jakub Wiśniewski ul. Wandy Siemaszkowej 23, Bydgoszcz Pieczęć zamawiającego Termolux Tel/fax , esima@esima.pl Classik Opoterm Opoterm z moskitierą PROFIL OKIENNY Lp 1 Uw aga! Ogólne w arunki sprzedaży i dostaw stanow ią integralną część niniejszego zamów ienia Rozmiar rolety [mm] (łącznie ze skrzynką i prow adnicami) Szerokość Wysokość Ilość Rozmiar skrzynki [mm] Rodzaj prow adnic PR-proste PDpodwójne zew nątrz (wzornik oklein) skrzynki w ew nątrz (wzornik oklein) Kolor Kolor Napęd klapy rew izyjnej (wzornik oklein) prow adnic (wzornik oklein) Rodzaj profilu pancerza PA39/40/4 5/52 PCV37/52 Uwaga! Wszystkie rolety nadstawne wyposażamy w kątownik od strony zewnętrznej. W przypadku gdyby nie miał być on zastosowany prosimy o adnotację w uwagach. profilu pancerza (wzornik kolorów pancerza) listw y dolnej listw y dolnej moskitiery (tylko gdy moskitiera) Taśma szara* Ręczny brązow a* Zw ijacz korbow y Sprężyna + zamek Silnik Silnik radiowy Przełącznik standardowy* wbudowane radio* Obsługa (patrząc od w ew nątrz) L P Kątow nik od w ew nątrz dotyczy rolety Termolux Uw agi elementy dodatkowe, rygle automatyczne, zasuwki, wieszaki blokady, marka silnika (miejsce na rysunki i objaśnienia w widoku od wewnątrz) *Niepotrzebne skreślić WYPEŁNIAJĄC DRUK POSŁUGIWAŁEM SIĘ: WZORNIKIEM KOLORÓW PANCERZA PORTOS ALUPROF WZORNIKIEM OKLEIN PORTOS ALUPROF Przed przystąpieniem do wypełniania druku prosimy zapoznać się z objaśnieniami UWAGA: Samodzielne zmiany treści druku zamów ienia mogą doprow adzić do błędnej realizacji zamówienia. FORMULARZE ZAMÓWIEŃ MOŻNA RÓWNIEŻ ZNALEŹĆ NA NASZEJ STRONIE

23 Objaśnienia do zamówienia na rolety nadstawne Lp Ilość Rozmiar rolety [mm] łącznie ze skrzynką i prowadnicami Rozmiar skrzynki [mm] Rodzaj prowadnic zewnątrz Skrzynki wewnątrz Kolor klapy rewizyjnej prowadnic Rodzaj profilu pancerza profilu pancerza Szerokość Wysokość (wzornik Taśma kolorów pancerza) (tylko gdy moskitiera) Kolor Napęd Obsługa (patrząc od Ręczny wewnątrz) listwy dolnej listwy dolnej moskitiery Zwijacz korbowy Sprężyna + zamek Silnik Silnik radiowy Przełącznik L P Uwagi (wzornik oklein) (wzornik oklein) (wzornik oklein) (wzornik oklein) Proszę podać rodzaj profilu okiennego w celu dobrania odpowiedniej adaptacji brak określenia profilu okiennego uznamy za zamówienie adaptera uniwersalnego. KOLUMNY 1.całkowita, wraz z prowadnicami szerokość gotowej rolety podana w milimetrach, 2.całkowita, wraz ze skrzynką wysokość gotowej rolety podana w milimetrach, 3.wysokość skrzynki w milimetrach, dobrana według tabel nawojowych. Za zwiększenie skrzynki za dopłatą 5% ceny netto rolety, Jeżeli rozmiar skrzynki nie zostanie określony standardowo zostanie przyjęty jako najmniejszy możliwy, 4.rodzaj prowadnica: określić rodzaj prowadnica: PR proste; PD prowadnica podwójna (dwustronna) 5.kolor skrzynki od zewnątrz: 02 biały (standard) lub według wzornika oklein Portos 6.kolor skrzynki od wewnątrz: 02 biały (standard) lub według wzornika oklein Portos 7.kolor klapy rewizyjnej: 02 biały (standard) lub według wzornika oklein Portos 8.kolor prowadnic: 02 biały (standard) lub kolor według wzornika oklein Portos 9.rodzaj profilu pancerza: wpisać wybrany profil PA39, PA40, PA45, PA52, PCV37, PCV52 10.oznaczenie koloru profili wg wzornika-tabela str. 6. Jeżeli profil ma być bez perforacji przed symbolem koloru należy wpisać 1, np.: 02 biały perforowany, 102 biały bez perforacji. Uwaga! Profil bez perforacji jest stosowany np. w roletach ze sprężynowym mechanizmem podnoszenia. 11.kolor listwy dolnej: - 02 biały, 03 szary, 08 ciemnobrązowy, 09 brązowy, kolor według wzornika oklein Portos lub kolor lakierowania należy określić na podstawie tabeli RAL. 12.kolor listwy dolnej moskitiery: 02 biały, 08 ciemny brąz lub 09 jasny brąz Wybór napędu (proszę zaznaczyć X w kolumnie wybranego napędu): 13.taśma dostępna w kolorze szarym lub brązowym 14.kaseta z przekładnią (na taśmę) dostępna w kolorze białym i korbką 15.sprężynowy mechanizm podnoszenia i zamek baskwilowy w listwie dolnej, 16.napęd elektryczny, moc silnika będzie dobrana przez pracownika firmy ESIMA 17.napęd elektryczny z drogą radiową. moc silnika będzie dobrana przez pracownika firmy ESIMA, Uwaga! Podstawowy silnik z drogą radiową wyposażony jest w mechaniczne krańcówki i jest stosowany z rurą Φ przełącznik dwuklawiszowy z podtrzymaniem dla silników bez drogi radiowej i jednoklawiszowy bez podtrzymania dla silników z droga radiową 19.strona umiejscowienia zwijacza (kasety, przełącznika, wyjścia kabli) patrząc od wewnątrz pomieszczenia, 20.kątownik dotyczy rolet Termolux gdy ma być zastosowany kątownik należy podać jego kolor 02 (kątownik biały), 08 (kątownik ciemnobrązowy), 09 (kątownik jasnobrązowy), 23 (kątownik antracytowy) 21.uwagi dotyczące poszczególnych pozycji, ich dodatkowe wyposażenie np.: rygle automatyczne, przełączniki itd. Rysunki zestawów i szkice (wszystkie patrząc od wewnątrz), uwagi można umieszczać pod tabelą FORMULARZE ZAMÓWIEŃ MOŻNA RÓWNIEŻ ZNALEŹĆ NA NASZEJ STRONIE

24 ROLETY NADSTAWNE TERMOLUX Nawoje w poszczególnych wielkościach skrzynek Typ skrzynki Wys./Szer. Skrzynki [mm] Termolux 160/253 Termolux 200/253 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB ROLETY NADSTAWNE CLASIK Nawoje w poszczególnych wielkościach skrzynek Typ skrzynki Wys./Szer. Skrzynki [mm] Classik 135/165 Classik 160/186 Classik 200/225 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Uwaga! Przy szerokości powyżej 2000 mm należy uwzględnić wzmocnienie skrzynki (za dopłatą), a wartości podane w tabelach pomniejszyć o 200 mm. Przy doborze rury należy uwzględnić rodzaj zastosowanego napędu (np. silniki na rurę ø60 lub sprężyny napędowe) oraz maksymalną długość rury ø mm. 24

25 NADSTAWNE SKT OPOTERM Typ skrzynki Wys./Szer. Skrzynki [mm] Opoterm 170/230 Opoterm 210/230 Opoterm 240/255 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6,5m 2 Rura Φ Rura Φ 60-WB Maksymalna wysokość rolety ze skrzynką [mm] PA 52 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 8m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 52 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 4,5m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ 40-WB Rura Φ Rura Φ 60-WB NADSTAWNE SKT OPOTERM Z MOSKITIERĄ Typ skrzynki Wys./Szer. Skrzynki [mm] Opoterm 170/230 Opoterm 210/230 Opoterm 240/255 Maksymalna wysokość rolety ze skrzynką [mm] PA 39 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 45 minimalna szerokość 500 mm, maksymalna szerokość 2500mm, maksymalna powierzchnia 6,5m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 52 minimalna szerokość 500 mm, maksymalna szerokość 3000mm, maksymalna powierzchnia 8m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 37 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 3m 2 Rura Φ Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PCV 52 minimalna szerokość 500 mm, maksymalna szerokość 1600mm, maksymalna powierzchnia 4,5m 2 Rura Φ Maksymalna wysokość rolety ze skrzynką [mm] PA 40 minimalna szerokość 500 mm, maksymalna szerokość 2900mm, maksymalna powierzchnia 7m 2 Rura Φ Rura Φ

26 Element/kolor Classik Termolux Opoterm Skrzynka i boczki std. 02 biały Skrzynka dowolna dostępna okleina Portos dowolna dostępna okleina Aluprof Prowadnice std. 02 biały Prowadnice ex. dowolna dostępna okleina Portos dowolna dostępna okleina Aluprof Pancerz std. Pancerze ex. Listwa dolna std. Listwa dolna ex. 01 srebrny, 02 biały, 03 szary, 04 ciemny beż, 05 beż, 07 jasny szary, 08 ciemny brąz, 09 brąz, 16 kość słoniowa, 22 mahoń, 23 antracyt, 30 orzech, A36 wenge-dąb bagienny, 48 złoty dąb, 54 winchester. A11 żółty, A12 czerwony, 13 zielony, A14 niebieski, 15 biel kremowa, 19 bordowy, A20 czarny, A22 ultra biały, A33 bazaltowy szary, A34 kwarcowy szary, A35 betonowy szary, 02 biały, 03 szary, 05 beż, 08 ciemny brąz, 09 brąz dowolny RAL, dowolna dostępna okleina Element/kolor Classik Termolux Opoterm Pozostałe elementy wyposażenia std. Pozostałe elementy wyposażenia ex.* zwijacz taśmy: biały, brąz. rygle automatyczne, zasuwki, zwijacze korbowe, silniki, silniki radiowe, przełączniki, zamki baskwilowe, sprężyny Maksymalna głębokość ramy okiennej Classik Termolux Klapa od dołu - 90 mm Klapa od czoła 90 mm - Maksymalna głębokość ramy okiennej Opoterm 170/ / / /230 + moskitiera 210/230 + moskitiera 240/255 + moskitiera Klapa od dołu 102 mm 105 mm 80 mm 105 mm Klapa od czoła 180 mm 205 mm 158 mm 183 mm WSZYSTKIE ROLETY TERMOLUX I CLASSIK WYPOSAŻAMY W KĄTOWNIK OD STRONY ZEWNĘTRZNEJ, OD STRONY WEWNĘTRZNEJ TYLKO NA ŻYCZENIE KLIENTA. 26

27 RODZAJE OKLEINOWANIA ROLET TERMOLUX Skrzynka do zabudowy od zewnątrz Skrzynka biała Kątownik od zewnątrz. Skrzynka gładka od zewnątrz i od wewnątrz. Skrzynka niezabudowana Do zabudowy od zewnątrz Okleina jednostronna Brak kątowników. Skrzynka gładka od zewnątrz i od wewnątrz. Skrzynka od zewnątrz oklejona na całej wysokości. Kątownik od zewnątrz. Skrzynka ryflowana od zewnątrz, gładka od wewnątrz. Skrzynka od zewnątrz oklejona do wysokości kątownika. Skrzynka niezabudowana Do zabudowy od zewnątrz i od wewnątrz Okleina dwustronna Brak kątowników. Skrzynka gładka od zewnątrz i od wewnątrz. Skrzynka oklejona na całej powierzchni od zewnątrz, wewnątrz i od spodu. Obustronny kątownik. Skrzynka ryflowana od zewnątrz i od wewnątrz. Skrzynka oklejona od spodu oraz od zewnątrz i od wewnątrz do wysokości kątownika. Kolorem czerwonym zaznaczono miejsce oklejenia skrzynki 27

28 RODZAJE OKLEINOWANIA ROLET SKT OPOTERM Skrzynka do zabudowy od zewnątrz Skrzynka biała Kątownik od zewnątrz. (opcjonalnie od środka) Cennik pozycja 12 Skrzynka niezabudowana Do zabudowy od zewnątrz Okleina jednostronna Brak kątowników (opcjonalnie od środka). Skrzynka od zewnątrz oklejona na całej wysokości. Cennik pozycja 14 Kątownik od zewnątrz (opcjonalnie od środka). Skrzynka biała. Cennik pozycja 13 Skrzynka niezabudowana Do zabudowy od zewnątrz i od wewnątrz Okleina dwustronna Brak kątowników. Skrzynka oklejona na całej powierzchni od zewnątrz, wewnątrz i od spodu. Cennik pozycja 16 Obustronny kątownik. Skrzynka oklejona od spodu. Kolorem czerwonym zaznaczono miejsce oklejenia skrzynki Cennik pozycja 15 28

29 WYMIAROWANIE ROLET NADSTAWNYCH szer. rolety = szer. okna wys. rolety = wys. okna + wys. skrzynki (na podst. średnic nawojowych) Szerokość rolety nadstawnej jest taka sama jak szerokość okna. Wysokość rolety to wysokość okna powiększona wysokość skrzynki, którą dobieramy na podstawie tabel nawojowych. W przypadku zestawów rolet, szerokości rolet wchodzących do zestawu są takie jak szerokość okien. Wysokości natomiast to wysokości poszczególnych okien powiększone o wysokość skrzynki, którą dobieramy dla najwyższego okna z zestawu. Za powiększenie skrzynki doliczamy 5% do ceny netto rolety. Możliwości rozmieszczenia napędów w zestawach rolet -możliwość umiejscowienia napędów obu rolet po dowolnej stronie. -możliwość umiejscowienia napędów każdej z rolet po dowolnej stronie. - możliwość umiejscowienia napędu lewego pancerza z lewej strony, prawego z prawej - możliwość wykonania wspólnego napędu dla obu rolet. - możliwość umiejscowienia napędu lewej rolety po dowolnej stronie, - napęd rolety środkowej wyłącznie z lewej strony, - napęd rolety prawej wyłącznie z prawej strony, - możliwość zastosowania wspólnego napędu dla rolety prawej i środkowej. - prowadnice pojedyncze - prowadnica podwójna - możliwość umiejscowienia napędu rolety lewej tylko z lewej strony - możliwość umiejscowienia napędu rolety prawej tylko z prawej strony, - brak możliwości zastosowania autonomicznego napędu rolety środkowej, jej napęd musi być wspólny z roletą lewą lub prawą. Prowadnicę podwójną możemy zastosować tylko w przypadku gdy wysokość rolety po prawej i po lewej tej prowadnicy jest identyczna. Typy prowadnic PCV RK16 pojedyncza do pancerzy PA39, PA45, PCV37 RK18 pojdwójna do pancerzy PA39, PA45, PCV37 29
