OPIS CZĘŚĆ ELEKTRYCZNA

Transkrypt

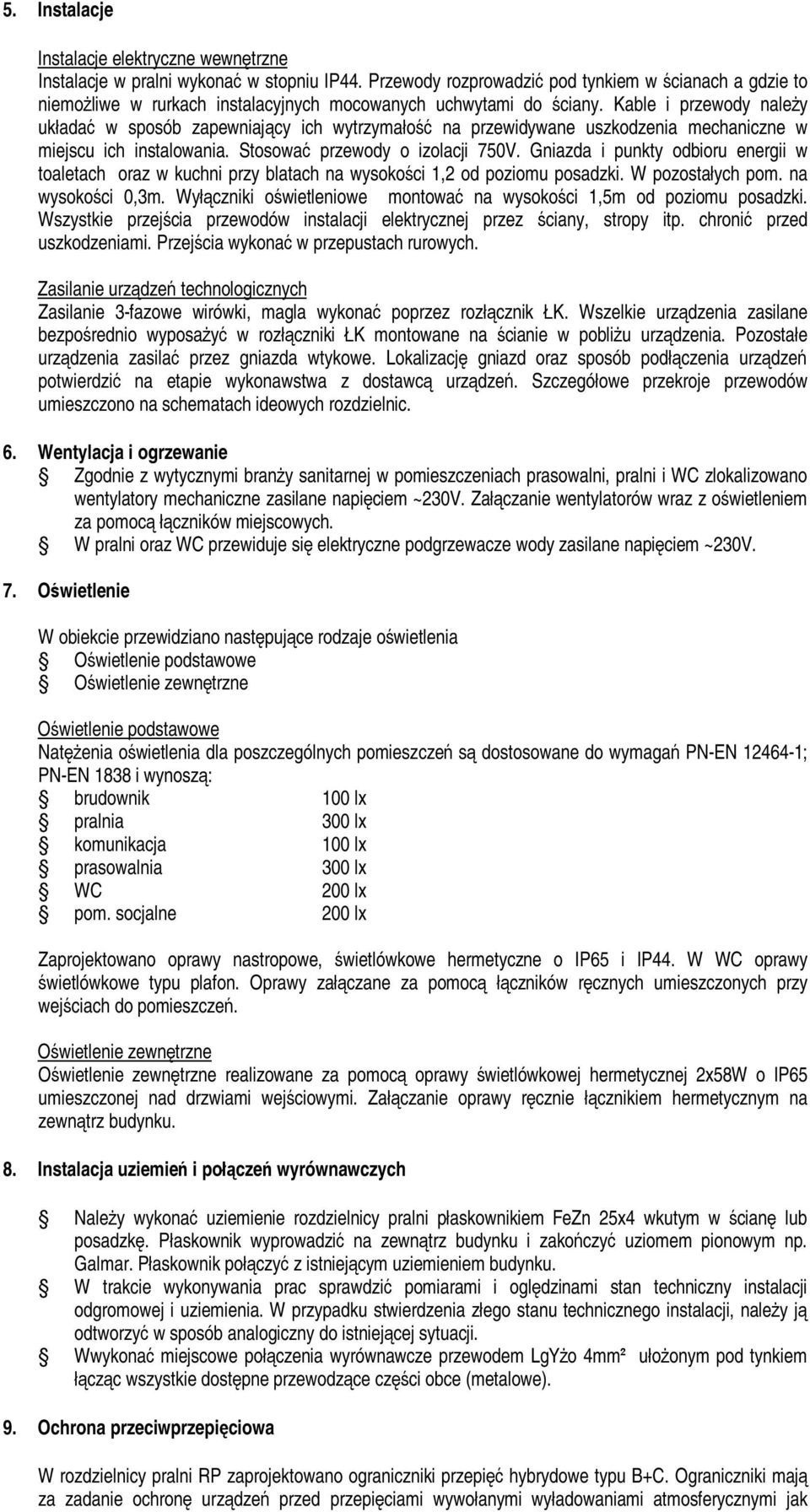

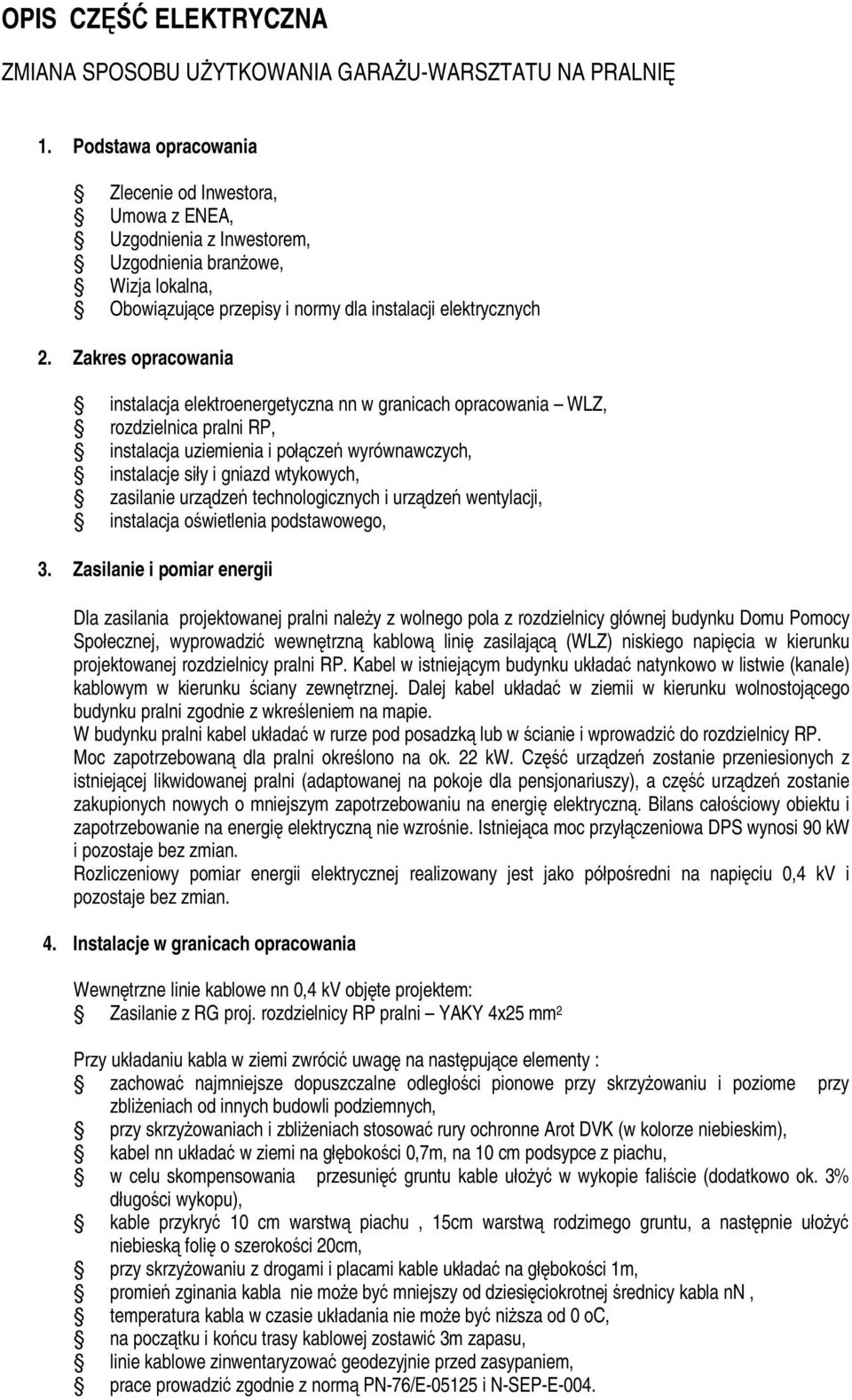

1 OPIS CZĘŚĆ ELEKTRYCZNA ZMIANA SPOSOBU UŻYTKOWANIA GARAŻU-WARSZTATU NA PRALNIĘ 1. Podstawa opracowania Zlecenie od Inwestora, Umowa z ENEA, Uzgodnienia z Inwestorem, Uzgodnienia branżowe, Wizja lokalna, Obowiązujące przepisy i normy dla instalacji elektrycznych 2. Zakres opracowania instalacja elektroenergetyczna nn w granicach opracowania WLZ, rozdzielnica pralni RP, instalacja uziemienia i połączeń wyrównawczych, instalacje siły i gniazd wtykowych, zasilanie urządzeń technologicznych i urządzeń wentylacji, instalacja oświetlenia podstawowego, 3. Zasilanie i pomiar energii Dla zasilania projektowanej pralni należy z wolnego pola z rozdzielnicy głównej budynku Domu Pomocy Społecznej, wyprowadzić wewnętrzną kablową linię zasilającą (WLZ) niskiego napięcia w kierunku projektowanej rozdzielnicy pralni RP. Kabel w istniejącym budynku układać natynkowo w listwie (kanale) kablowym w kierunku ściany zewnętrznej. Dalej kabel układać w ziemii w kierunku wolnostojącego budynku pralni zgodnie z wkreśleniem na mapie. W budynku pralni kabel układać w rurze pod posadzką lub w ścianie i wprowadzić do rozdzielnicy RP. Moc zapotrzebowaną dla pralni określono na ok. 22 kw. Część urządzeń zostanie przeniesionych z istniejącej likwidowanej pralni (adaptowanej na pokoje dla pensjonariuszy), a część urządzeń zostanie zakupionych nowych o mniejszym zapotrzebowaniu na energię elektryczną. Bilans całościowy obiektu i zapotrzebowanie na energię elektryczną nie wzrośnie. Istniejąca moc przyłączeniowa DPS wynosi 90 kw i pozostaje bez zmian. Rozliczeniowy pomiar energii elektrycznej realizowany jest jako półpośredni na napięciu 0,4 kv i pozostaje bez zmian. 4. Instalacje w granicach opracowania Wewnętrzne linie kablowe nn 0,4 kv objęte projektem: Zasilanie z RG proj. rozdzielnicy RP pralni YAKY 4x25 mm 2 Przy układaniu kabla w ziemi zwrócić uwagę na następujące elementy : zachować najmniejsze dopuszczalne odległości pionowe przy skrzyżowaniu i poziome przy zbliżeniach od innych budowli podziemnych, przy skrzyżowaniach i zbliżeniach stosować rury ochronne Arot DVK (w kolorze niebieskim), kabel nn układać w ziemi na głębokości 0,7m, na 10 cm podsypce z piachu, w celu skompensowania przesunięć gruntu kable ułożyć w wykopie faliście (dodatkowo ok. 3% długości wykopu), kable przykryć 10 cm warstwą piachu, 15cm warstwą rodzimego gruntu, a następnie ułożyć niebieską folię o szerokości 20cm, przy skrzyżowaniu z drogami i placami kable układać na głębokości 1m, promień zginania kabla nie może być mniejszy od dziesięciokrotnej średnicy kabla nn, temperatura kabla w czasie układania nie może być niższa od 0 oc, na początku i końcu trasy kablowej zostawić 3m zapasu, linie kablowe zinwentaryzować geodezyjnie przed zasypaniem, prace prowadzić zgodnie z normą PN-76/E i N-SEP-E-004.

2 5. Instalacje Instalacje elektryczne wewnętrzne Instalacje w pralni wykonać w stopniu IP44. Przewody rozprowadzić pod tynkiem w ścianach a gdzie to niemożliwe w rurkach instalacyjnych mocowanych uchwytami do ściany. Kable i przewody należy układać w sposób zapewniający ich wytrzymałość na przewidywane uszkodzenia mechaniczne w miejscu ich instalowania. Stosować przewody o izolacji 750V. Gniazda i punkty odbioru energii w toaletach oraz w kuchni przy blatach na wysokości 1,2 od poziomu posadzki. W pozostałych pom. na wysokości 0,3m. Wyłączniki oświetleniowe montować na wysokości 1,5m od poziomu posadzki. Wszystkie przejścia przewodów instalacji elektrycznej przez ściany, stropy itp. chronić przed uszkodzeniami. Przejścia wykonać w przepustach rurowych. Zasilanie urządzeń technologicznych Zasilanie 3-fazowe wirówki, magla wykonać poprzez rozłącznik ŁK. Wszelkie urządzenia zasilane bezpośrednio wyposażyć w rozłączniki ŁK montowane na ścianie w pobliżu urządzenia. Pozostałe urządzenia zasilać przez gniazda wtykowe. Lokalizację gniazd oraz sposób podłączenia urządzeń potwierdzić na etapie wykonawstwa z dostawcą urządzeń. Szczegółowe przekroje przewodów umieszczono na schematach ideowych rozdzielnic. 6. Wentylacja i ogrzewanie Zgodnie z wytycznymi branży sanitarnej w pomieszczeniach prasowalni, pralni i WC zlokalizowano wentylatory mechaniczne zasilane napięciem ~230V. Załączanie wentylatorów wraz z oświetleniem za pomocą łączników miejscowych. W pralni oraz WC przewiduje się elektryczne podgrzewacze wody zasilane napięciem ~230V. 7. Oświetlenie W obiekcie przewidziano następujące rodzaje oświetlenia Oświetlenie podstawowe Oświetlenie zewnętrzne Oświetlenie podstawowe Natężenia oświetlenia dla poszczególnych pomieszczeń są dostosowane do wymagań PN-EN ; PN-EN 1838 i wynoszą: brudownik 100 lx pralnia 300 lx komunikacja 100 lx prasowalnia 300 lx WC 200 lx pom. socjalne 200 lx Zaprojektowano oprawy nastropowe, świetlówkowe hermetyczne o IP65 i IP44. W WC oprawy świetlówkowe typu plafon. Oprawy załączane za pomocą łączników ręcznych umieszczonych przy wejściach do pomieszczeń. Oświetlenie zewnętrzne Oświetlenie zewnętrzne realizowane za pomocą oprawy świetlówkowej hermetycznej 2x58W o IP65 umieszczonej nad drzwiami wejściowymi. Załączanie oprawy ręcznie łącznikiem hermetycznym na zewnątrz budynku. 8. Instalacja uziemień i połączeń wyrównawczych Należy wykonać uziemienie rozdzielnicy pralni płaskownikiem FeZn 25x4 wkutym w ścianę lub posadzkę. Płaskownik wyprowadzić na zewnątrz budynku i zakończyć uziomem pionowym np. Galmar. Płaskownik połączyć z istniejącym uziemieniem budynku. W trakcie wykonywania prac sprawdzić pomiarami i oględzinami stan techniczny instalacji odgromowej i uziemienia. W przypadku stwierdzenia złego stanu technicznego instalacji, należy ją odtworzyć w sposób analogiczny do istniejącej sytuacji. Wwykonać miejscowe połączenia wyrównawcze przewodem LgYżo 4mm² ułożonym pod tynkiem łącząc wszystkie dostępne przewodzące części obce (metalowe). 9. Ochrona przeciwprzepięciowa W rozdzielnicy pralni RP zaprojektowano ograniczniki przepięć hybrydowe typu B+C. Ograniczniki mają za zadanie ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi jak

3 również przepięciami łączeniowymi i zwarciowymi, a także mają za zadanie chronić urządzenia elektroniczne. 10. Ochrona przeciwpożarowa Główny wyłącznik przeciwpożarowy Budynek pralni ze względu na kubaturę nie wymaga zastosowania wyłącznika pożarowego prądu. Wejścia kabli do budynku Wszystkie otwory służące do wprowadzania kabli do budynku należy uszczelnić w sposób uniemożliwiający przenikanie gazu (wody) do wnętrza budynku. 11. Ochrona przeciwporażeniowa W sieci SN ochronę przed dotykiem bezpośrednim stanowią aparaty z dobranym odpowiednio stopniem IP oraz odstępy izolacyjne, a ochrona przed dotykiem pośrednim wykonana jest przez uziemienie ochronne. Sieć nn pracuje z uziemionym punktem neutralnym transformatora w układzie TN-S. Ochrona podstawowa przed dotykiem bezpośrednim zostanie zrealizowana przez odpowiedni dla poszczególnych pomieszczeń stopień IP (min. IPX2). Ochrona dodatkowa przed dotykiem pośrednim zapewniona zostanie poprzez zastosowanie samoczynnego wyłączenia zasilania wyłącznikami i bezpiecznikami w czasie 5s w obwodach rozdzielczych i 0.4s, w pozostałych. Dla prawidłowego zrealizowania samoczynnego wyłączenia należy : Wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE, Wszędzie, gdzie to możliwe przewody ochronne PE uziemić, Przewód neutralny N traktować jako izolowany tak jak przewody fazowe Miejsce rozdziału PEN na PE i N należy uziemić, 12. Obliczenia techniczne Bilans mocy Moc zapotrzebowaną dla pralni określono na ok. 22 kw. Część urządzeń zostanie przeniesionych z istniejącej likwidowanej pralni (adaptowanej na pokoje dla pensjonariuszy), a część urządzeń zostanie zakupionych nowych o mniejszym zapotrzebowaniu na energię elektryczną. Bilans całościowy obiektu i zapotrzebowanie na energię elektryczną nie wzrośnie. Istniejąca moc przyłączeniowa DPS wynosi 90 kw i pozostaje bez zmian. 13. Uwagi końcowe Wykonać pomiary kontrolne instalacji, uziemień i natężenia oświetlenia, Prace wykonać zgodnie z projektem, Rozporządzeniem Ministra Infrastruktury z dnia r W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 nr 75, poz. 690) oraz PN/E/IEC, Stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie, Na podstawie art.21a ust.2 ustawy z dnia 7 lipca 1994r Prawo-Budowlane i Rozporządzenia Ministra Infrastruktury z dnia nr 1256 należy opracować plan bezpieczeństwa i ochrony zdrowia tzw. plan BIOZ Wykonawca zobowiązany jest rozpatrywać dokumentację projektową całościowo. Wszelkie elementy nie ujęte na rysunkach, a ujęte w opisie technicznym, lub ujęte na rysunkach a nie ujęte w opisie technicznym lub zestawieniu materiałów, należy traktować tak jakby były ujęte we wszystkich częściach dokumentacji projektowej. Wykonawca zobowiązany jest również szczegółowo zapoznać się z projektami pokrewnymi w tym projektem instalacji słaboprądowych oraz projektami branżowymi, w celu prawidłowego określenia zakresów rzeczowych poszczególnych instalacji oraz granic opracowania, aby zapewnić prawidłowe wykonanie całości instalacji elektrycznych. Projektant:

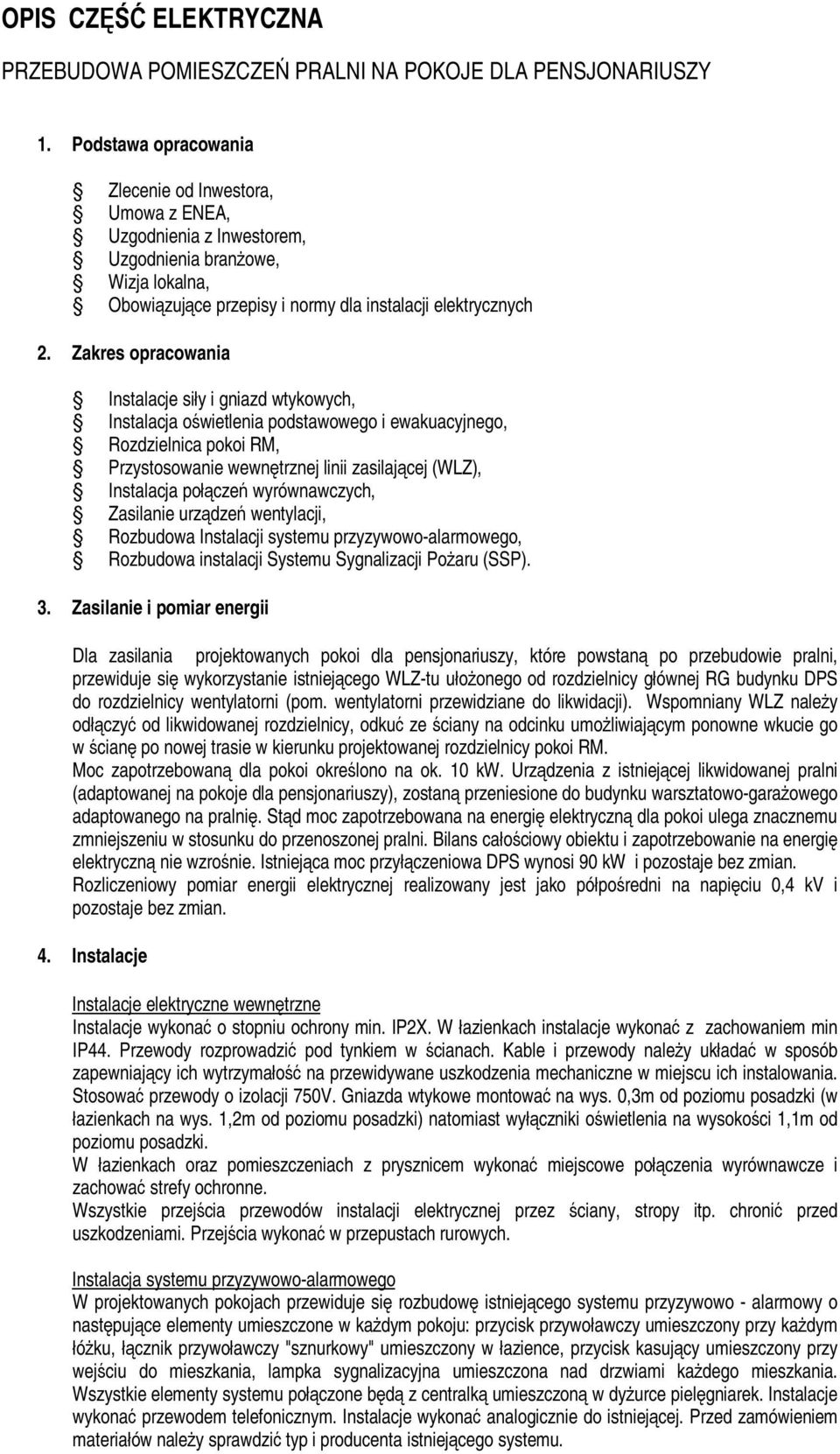

4 OPIS CZĘŚĆ ELEKTRYCZNA PRZEBUDOWA POMIESZCZEŃ PRALNI NA POKOJE DLA PENSJONARIUSZY 1. Podstawa opracowania Zlecenie od Inwestora, Umowa z ENEA, Uzgodnienia z Inwestorem, Uzgodnienia branżowe, Wizja lokalna, Obowiązujące przepisy i normy dla instalacji elektrycznych 2. Zakres opracowania Instalacje siły i gniazd wtykowych, Instalacja oświetlenia podstawowego i ewakuacyjnego, Rozdzielnica pokoi RM, Przystosowanie wewnętrznej linii zasilającej (WLZ), Instalacja połączeń wyrównawczych, Zasilanie urządzeń wentylacji, Rozbudowa Instalacji systemu przyzywowo-alarmowego, Rozbudowa instalacji Systemu Sygnalizacji Pożaru (SSP). 3. Zasilanie i pomiar energii Dla zasilania projektowanych pokoi dla pensjonariuszy, które powstaną po przebudowie pralni, przewiduje się wykorzystanie istniejącego WLZ-tu ułożonego od rozdzielnicy głównej RG budynku DPS do rozdzielnicy wentylatorni (pom. wentylatorni przewidziane do likwidacji). Wspomniany WLZ należy odłączyć od likwidowanej rozdzielnicy, odkuć ze ściany na odcinku umożliwiającym ponowne wkucie go w ścianę po nowej trasie w kierunku projektowanej rozdzielnicy pokoi RM. Moc zapotrzebowaną dla pokoi określono na ok. 10 kw. Urządzenia z istniejącej likwidowanej pralni (adaptowanej na pokoje dla pensjonariuszy), zostaną przeniesione do budynku warsztatowo-garażowego adaptowanego na pralnię. Stąd moc zapotrzebowana na energię elektryczną dla pokoi ulega znacznemu zmniejszeniu w stosunku do przenoszonej pralni. Bilans całościowy obiektu i zapotrzebowanie na energię elektryczną nie wzrośnie. Istniejąca moc przyłączeniowa DPS wynosi 90 kw i pozostaje bez zmian. Rozliczeniowy pomiar energii elektrycznej realizowany jest jako półpośredni na napięciu 0,4 kv i pozostaje bez zmian. 4. Instalacje Instalacje elektryczne wewnętrzne Instalacje wykonać o stopniu ochrony min. IP2X. W łazienkach instalacje wykonać z zachowaniem min IP44. Przewody rozprowadzić pod tynkiem w ścianach. Kable i przewody należy układać w sposób zapewniający ich wytrzymałość na przewidywane uszkodzenia mechaniczne w miejscu ich instalowania. Stosować przewody o izolacji 750V. Gniazda wtykowe montować na wys. 0,3m od poziomu posadzki (w łazienkach na wys. 1,2m od poziomu posadzki) natomiast wyłączniki oświetlenia na wysokości 1,1m od poziomu posadzki. W łazienkach oraz pomieszczeniach z prysznicem wykonać miejscowe połączenia wyrównawcze i zachować strefy ochronne. Wszystkie przejścia przewodów instalacji elektrycznej przez ściany, stropy itp. chronić przed uszkodzeniami. Przejścia wykonać w przepustach rurowych. Instalacja systemu przyzywowo-alarmowego W projektowanych pokojach przewiduje się rozbudowę istniejącego systemu przyzywowo - alarmowy o następujące elementy umieszczone w każdym pokoju: przycisk przywoławczy umieszczony przy każdym łóżku, łącznik przywoławczy "sznurkowy" umieszczony w łazience, przycisk kasujący umieszczony przy wejściu do mieszkania, lampka sygnalizacyjna umieszczona nad drzwiami każdego mieszkania. Wszystkie elementy systemu połączone będą z centralką umieszczoną w dyżurce pielęgniarek. Instalacje wykonać przewodem telefonicznym. Instalacje wykonać analogicznie do istniejącej. Przed zamówieniem materiałów należy sprawdzić typ i producenta istniejącego systemu.

5 5. Wentylacja i ogrzewanie Zgodnie z wytycznymi branży sanitarnej w łazienkach wentylatory 230V załączane z oświetleniem ze wspólnego obwodu. 6. Oświetlenie W obiekcie przewidziano następujące rodzaje oświetlenia Oświetlenie podstawowe, Oświetlenie awaryjne, Oświetlenie podstawowe Natężenia oświetlenia dla poszczególnych pomieszczeń są dostosowane do wymagań PN-EN ; PN-EN 1838 i wynoszą: komunikacja 100 lx hol 200 lx Zaprojektowano oprawy nastropowe, świetlówkowe liniowe w kolu oraz kompaktowe typu plafon w pokojach. W łazienkach oprawy świetlówkowe typu plafon hermetyczne. Oprawy załączane za pomocą łączników ręcznych umieszczonych przy wejściach do pomieszczeń. Oświetlenie awaryjne Oświetlenie ewakuacyjne tworzą wydzielone jednofunkcyjne oprawy awaryjne typu LED zlokalizowane w holu oraz na drogach komunikacyjnych. Kierunki ewakuacji nad wyjściami i na drogach komunikacyjnych, stanowić będą znaki bezpieczeństwa (piktogramy) oświetlane światłem awaryjnym. Załączanie opraw nastąpi samoczynnie po zaniku napięcia. Awaryjny czas świecenia wynosi minimum 1 godz. Oprawy oznaczyć żółtym paskiem. Oświetlenie ewakuacyjne ma za zadanie oświetlić wyjścia i drogi komunikacyjne w razie zaniku napięcia. Średnie natężenie oświetlenia na podłodze wzdłuż środkowej linii drogi ewakuacyjnej powinno być nie mniejsze niż 1 lx, a na centralnym pasie drogi obejmującym nie mniej niż połowę szerokości drogi, natężenie oświetlenia powinno stanowić co najmniej 0,5 lx. Do obowiązków administratora obiektu należy okresowe sprawdzanie opraw oświetlenia ewakuacyjnego poprzez wykonywanie okresowych testów i badań zgodnie z obowiązującymi przepisami. Przed zamówieniem i wykonaniem instalacji oświetlenia awaryjnego (ewakuacyjnego) należy potwierdzić posiadanie świadectwa dopuszczenia opraw zgodnie z wymaganiami Ustawy o ochronie przeciwpożarowej (tekst jednolity z dnia r. Dz. U. nr 178 poz. 1380) oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa (z dnia r. Dz. U. nr 85 poz. 553). 7. Ochrona przeciwprzepięciowa W rozdzielnicy pokoi RM zaprojektowano ograniczniki przepięć typu C. Ograniczniki mają za zadanie ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi jak również przepięciami łączeniowymi i zwarciowymi, a także mają za zadanie chronić urządzenia elektroniczne. 8. Ochrona przeciwpożarowa Główny wyłącznik przeciwpożarowy Projektowane pokoje stanowić będą odrębną strefę pożarową. Projektowana przebudowa nie wprowadza zmian do istniejącego układu wyłącznika pożarowego prądu, który jest zlokalizowany w pomieszczeniu rozdzielni głównej RG domu pomocy społecznej. Wejścia kabli do budynku Wszystkie otwory służące do wprowadzania kabli do budynku należy uszczelnić w sposób uniemożliwiający przenikanie gazu (wody) do wnętrza budynku. System Sygnalizacji Pożaru W projektowanych pokojach przewiduje się rozbudowę istniejącego systemu sygnalizacji pożaru o następujące elementy: optyczne czujki dymu, ręczny ostrzegacz pożarowy. Wszystkie elementy systemu połączone będą z centralką umieszczoną w dyżurce na parterze w istniejącej części budynku. Instalacje wykonać przewodem YnTKSYekw 1x2x0,8. Instalacje wykonać analogicznie do istniejącej. Przed zamówieniem materiałów należy sprawdzić typ i producenta istniejącego systemu.

6 9. Ochrona przeciwporażeniowa W sieci SN ochronę przed dotykiem bezpośrednim stanowią aparaty z dobranym odpowiednio stopniem IP oraz odstępy izolacyjne, a ochrona przed dotykiem pośrednim wykonana jest przez uziemienie ochronne. Sieć nn pracuje z uziemionym punktem neutralnym transformatora w układzie TN-S. Ochrona podstawowa przed dotykiem bezpośrednim zostanie zrealizowana przez odpowiedni dla poszczególnych pomieszczeń stopień IP (min. IPX2). Ochrona dodatkowa przed dotykiem pośrednim zapewniona zostanie poprzez zastosowanie samoczynnego wyłączenia zasilania wyłącznikami i bezpiecznikami w czasie 5s w obwodach rozdzielczych i 0.4s, w pozostałych. Dla prawidłowego zrealizowania samoczynnego wyłączenia należy : Wszystkie części przewodzące dostępne instalacji przyłączyć do uziemionego przewodu ochronnego PE, Wszędzie, gdzie to możliwe przewody ochronne PE uziemić, Przewód neutralny N traktować jako izolowany tak jak przewody fazowe Miejsce rozdziału PEN na PE i N należy uziemić, 10. Obliczenia techniczne Bilans mocy Moc zapotrzebowaną dla pokoi określono na ok. 10 kw. Urządzenia z istniejącej likwidowanej pralni (adaptowanej na pokoje dla pensjonariuszy), zostaną przeniesione do budynku warsztatowo-garażowego adaptowanego na pralnię. Stąd moc zapotrzebowana na energię elektryczną dla pokoi ulega znacznemu zmniejszeniu w stosunku do przenoszonej pralni. Bilans całościowy obiektu i zapotrzebowanie na energię elektryczną nie wzrośnie. Istniejąca moc przyłączeniowa DPS wynosi 90 kw i pozostaje bez zmian. 11. Uwagi końcowe Wykonać pomiary kontrolne instalacji, uziemień i natężenia oświetlenia, Prace wykonać zgodnie z projektem, Rozporządzeniem Ministra Infrastruktury z dnia r W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 nr 75, poz. 690) oraz PN/E/IEC, Stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie, Na podstawie art.21a ust.2 ustawy z dnia 7 lipca 1994r Prawo-Budowlane i Rozporządzenia Ministra Infrastruktury z dnia nr 1256 należy opracować plan bezpieczeństwa i ochrony zdrowia tzw. plan BIOZ Wykonawca zobowiązany jest rozpatrywać dokumentację projektową całościowo. Wszelkie elementy nie ujęte na rysunkach, a ujęte w opisie technicznym, lub ujęte na rysunkach a nie ujęte w opisie technicznym lub zestawieniu materiałów, należy traktować tak jakby były ujęte we wszystkich częściach dokumentacji projektowej. Wykonawca zobowiązany jest również szczegółowo zapoznać się z projektami pokrewnymi w tym projektem instalacji słaboprądowych oraz projektami branżowymi, w celu prawidłowego określenia zakresów rzeczowych poszczególnych instalacji oraz granic opracowania, aby zapewnić prawidłowe wykonanie całości instalacji elektrycznych. Projektant:
