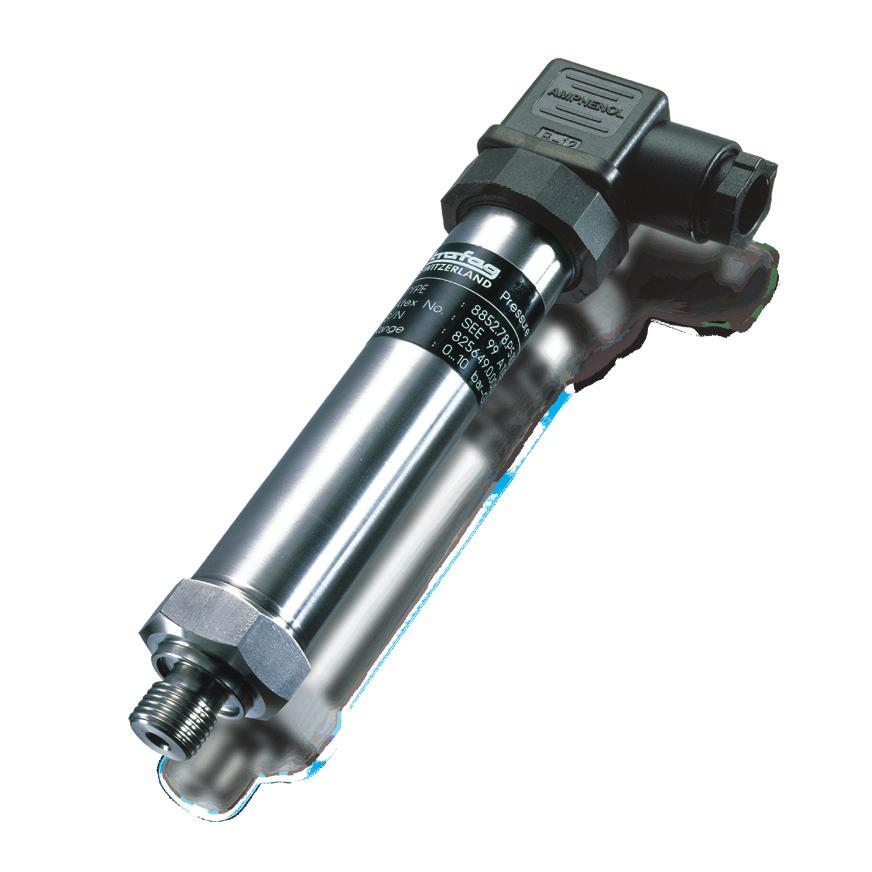

1 Przetwornik ciśnienia E Szwajcarska firma Trafag jest wiodącym międzynarodowym dostawcą wysokiej jakości czujników oraz mierników do pomiaru ciśnienia oraz temperatury. s Zastosowania Strefa E 0, 1, 2 / Gaz Strefa E / pył Górnictwo głębinowe E (kopalni) Budownictwo okrętowe Zalety E SEV 11 ATEX 0145 X Niskie zakresy ciśnienia od 100 mbar Wersje z płaską membraną czołową Temperatura medium do 150 C Opcja: ochrona odgromowa (IEC ), 10 ka (8/20 µs) Karta katalogowa 02/2019 Dane techniczne Zasada pomiaru Piezorezystywny Temperatura otoczenia T/T4: -25 C C Zakres pomiaru do bar Dopuszczenia / zgodny z GL, KRS Sygnał wyjściowy ma Stopień ochrony przeciwwybuchowej Temperatura medium T: -25 C C T4: -25 C C II 1G E ia IIC T... T6 Ga II 1D E ia IIIC T125 C Da I M1 E ia I Ma Może ulec zmianie Trafag Sensors & Controls Switzerland Industriestrasse Bubikon Tel Fa trafag@trafag.com

2 Informacje dot. zamówienia / kod typu Kod wariantu Zakres pomiarowy 1) XXXX XX XX XX XX XX XX Ciśnienie względne 8852 Ciśnienie absolutne 885 Ciśnienie Zakres pomiaru Przeciążalność ciśnienia [bar] [bar] rozrywające [bar] Ciśnienie Zakres pomiaru Przeciążalność ciśnienia [bar] [bar] rozrywające [bar] Czujnik Typ 05 (dokładność NLH: ± 0.5 % całego zakr.) 2) P5 Typ 02 (dokładność NLH: ± 0.25 % całego zakr.) 2) P2 Typ 01 (dokładność NLH: ± 0.1 % całego zakr.) 2) P1 Przyłącze G1/4 wewn. 10 ciśnieniowe G1/4 zewn. 15 G1/4 zewn. (Manometr) 20 G1/2 zewn. 21 G1/2 zewn., membrana umieszczona z przodu 1 G1/2 zewn., membrana czołowa 2 G1/2 zewn. (Manometr) 11 Przyłącze Wtyczka męska: MIL-C (mat.: AI), IP elektryczne Wtyczka męska: DIN4650-A, mat.: PA, IP65 04 Wtyczka męska: Binder 72. mat.: Zn, IP67 14 Wtyczka męska M121, 4-pinowy, metal 2 Przewód PUR: długość... (mm) IP67 22 Przewód FEP: długość... mm (IP67) 9 Sygnał ma 19 wyjściowy ma z ochroną odgromową (Surge) 09 Akcesoria Wtyczka żeńska EN A (DIN4650-A) 58 Wtyczka żeńska: Binder 72 7 Wtyczka żeńska: MIL-C 26482, 6-pinowa, metal, strefa (gaz) 2 Spec. napełnienie olejem: Anderol 94 Klasa temperaturowa T T Klasa temperaturowa T4 T4 Klasa temperaturowa T6 T6 Tytan (Materiał przyłącze ciśnieniowe i obudowa) Ti 1) Specjalne zakresy ciśnienia wg zapotrzebowania klienta na żądanie 2) Dokładność NLH patrz tabela Ni Modele o tej samej budowie z innymi specyfikacjami: karta danych nr H7220 Página 2/6

3 Specyfikacja Dane elektryczne Sygnał wyjściowy / napięcie zasilania ma / V DC Obciążenie Czas wzrostu R L (US-9 V) /20 ma Typ. 1 ms / % ciśnienie znamionowe Warunki otoczenia Temperatura medium T: -25 C C T4: -25 C C Temperatura otoczenia T/T4: -25 C C Stopień ochrony 1) Min. IP65 Wilgotność Drgania Wstrząs Maks. 95 % wzgl. 6 g ( Hz) 50 g / 1 ms Ochrona EMC Emisja EN/IEC Odporność EN/IEC Dane mechaniczne Czujnik (stykające się z medium) (AISI16L) Przyłącze ciśnieniowe (stykające się z medium) Obudowa Uszczelka Wtyczka męska Masa Moment dokręcania (AISI16L) (AISI16L) FKM 70 Sh (Viton) Patrz informacje dot. zamówienia ~ 220 g 25 Nm 1) Ważne tylko z wtyczką zamontowaną zgodnie z instrukcją Dokładność Zakres pomiaru ciśnienia [bar] > 600 Dokładność NLH (BSL przez 0) P5 zakr.] ± 0.5 ± 0.5 ± 0.5 ± 0.5 ± 0.5 Dokładność NLH (BSL przez 0) P2 zakr.] ± 0.25 ± 0.25 ± 0.25 ± 0.25 ± 0.25 Dokładność NLH (BSL przez 0) P1 zakr.] - ± 0.1 ± 0.1 ± Współcz. temp. punkt zerowy C ± 0.06 ± 0.0 ± ± ± Współcz. temp. punkt zerowy Opcja C Współcz. temp. rozpiętość C Współcz. temp. rozpiętość Opcja C ± 0.08 ± 0.04 ± 0.02 ± 0.02 ± 0.02 ± ± ± ± ± ± 0.02 ± 0.02 ± 0.02 ± 0.02 ± 0.02 Dryf długoterminowy [1 rok] < 4 mbar < 4 mbar < 0.2 % całego zakr. < 0.2 % całego zakr. < 0.2 % całego zakr. Powtarzalność zakr.] ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 Página /6

4 Wymiary 885X.XX.XX10.XX.XX.XX 885X.XX.XX15.XX.XX.XX 885X.XX.XX20.XX.XX.XX 885X.XX.XX21.XX.XX.XX 885X.XX.XX1.XX.XX.XX 885X.XX.XX2.XX.XX.XX 885X.XX.XX11.XX.XX.XX X.XX.XXXX.XX.XX.T X.XX.XXXX.XX.XX.T4 885X.XX.XXXX.XX.XX.T6 strona 4/6

5 Wymiary 885X.XX.XXXX.04.XX X.XX.XXXX.14.XX.7 885X.XX.XXXX.22/9.XX.XX 885X.XX.XXXX.02.XX X.XX.XXXX.2.XX.XX strona 5/6

6 Przyłącze elektryczne Stopień ochrony IP65 Wersja Norma przemysłowa EN A Binder 72 MIL-C Przewód M121 4-pinowy Przyłącze elektryczne A 22/ B F 1 5 C D E ma + V in P out e EP A C F biały żółty szary 4 1 Do użytku w strefach zagrożonych wybuchem 1, 2 0, 1, 2 0, 1, 2 0*, 1, 2 1, 2 Uwaga! W przypadku stref od 0 do 20 w przypadku tych kabli należy zastosować dodatkowe środki chroniące przed naładowaniem elektrycznością statyczną (układanie w uziemionej siatce ekranującej, w metalowym wężu lub metalowej rurce). P I +Vin Pout Bariera Zenera A Cechowanie Dla strefy E 0, 1, 2, M1, M2 1, 2 M2 Cechowanie II 1G E ia IIC T... T6 Ga II 1D E ia IIIC T125 C Da I M1 E ia I Ma II 2G E ia IIB T... T6 Gb II 1D E ia IIIC T125 C Da I M2 E ia I Mb Informacje dodatkowe Dokumenty Karta katalogowa Ulotka strona 6/6
