Przetwornik ciśnienia Ex

Transkrypt

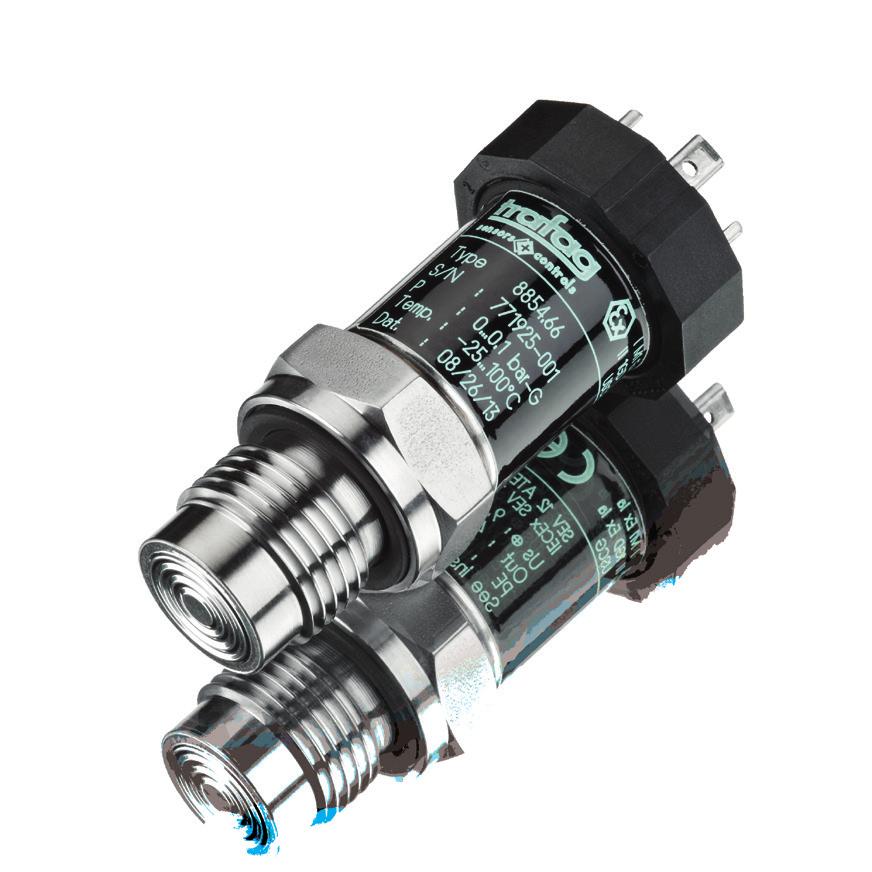

1 Przetwornik ciśnienia Ex Szwajcarska firma Trafag jest wiodącym międzynarodowym dostawcą wysokiej jakości czujników oraz mierników do pomiaru ciśnienia oraz temperatury. Samobezpieczny przetwornik ciśnienia EXNT 8854 jest certyfikowany wg ATEX i IECEx do zastosowań w strefach Ex 0, 1, 2 (gaz), 20, 21, 22 (pył) oraz w górnictwie i kopalnictwie. Bogaty wybór wariantów wykonania i zakresów ciśnienia od 0.1 do 1000 bar pozwala na skonfigurowanie go pod kątem praktycznie każdego zastosowania. x Zastosowania Strefa Ex 0, 1, 2 / Gaz Strefa Ex 20, 21, 22 / pył Górnictwo głębinowe Ex (kopalni) Zalety Ex ATEX / IECEx Niskie zakresy ciśnienia (do 100 mbar) Wersje z płaską membraną czołową Temperatura medium do 150 C Ochrona EMC, IEC Karta katalogowa 02/2017 Dane techniczne Zasada pomiaru Piezorezystywny Temperatura otoczenia T3: -40 C C T4: -40 C C Zakres pomiaru do bar Dopuszczenia / zgodny z Ex wg normy IEC/EN /-11/-26, EN Sygnał wyjściowy ma Stopień ochrony przeciwwybuchowej Temperatura medium T3: -40 C C T4: -40 C C x II 1G Ex ia IIC T3... T6 Ga II 1D Ex ia IIIC IP6x T T70 C I M1 Ex ia I Może ulec zmianie Trafag sensors & controls Switzerland Industriestrasse Bubikon Tel Fax trafag@trafag.com

2 Informacje dot. zamówienia / kod typu Zakres pomiarowy Zakres pomiaru ciśnienia Przeciążalność Ciśnienie rozrywające XX XX XX XX XX XX Zakres pomiaru Przeciążalnośnie Ciśnie- ciśnienia rozrywające Czujnik Typ 02 względny (dokładność NLH BSL 0.25 % ) P2 Typ 02 absolutny (dokładność NLH BSL ± 0.25 % ) A2 Typ 01 względny (dokładność NLH BSL 0.1 % ) P1 Typ 01 absolutny (dokładność NLH BSL ± 0.1 % ) A1 Przyłącze 1/4" NPT zewn. 30 ciśnieniowe 1/2" NPT zewn. 39 G1/4" wewn. 10 G1/4" zewn. 15 G1/2" zewn. 21 G1/2" zewn., membrana umieszczona z przodu 31 G1/2" zewn., membrana czołowa 32 Przyłącze Wtyczka męska EN A, mat. tworzywo sztuczne 05 elektryczne Wtyczka męska Binder 723, 5-pinowy, metal 14 Wtyczka męska MIL-C 26482, 6-pinowy, metal 02 Wtyczka żeńska M12x1, 5-pinowy, metal 35 Przewód PUR, długość... mm (IP67) 5) 22 Przewód FEP, długość... mm (IP67) 32 Sygnał wyjściowy Sygnał wyjściowy Rezystancja obciążenia I (zasilania) U (zasilania) ma (Zasilania U -9 V) / 20 ma VDC 19 Akcesoria Spec. napełnienie olejem: Aseol 94 Spec. napełnienie olejem: Halocarbon 3) 4) 95 Wtyczka żeńska EN A (DIN43650-A) 58 Wtyczka żeńska Binder 723, 5-pinowy, metal 37 Wtyczka żeńska MIL-C 26482, 6-pinowy, metal 32 Klasa temperaturowa T3 T3 Klasa temperaturowa T4 T4 Klasa temperaturowa T6 T6 Tłumiący wartość szczytową ciśnienia 2) DE Bariera Zenera 28 V/93 ma; R 300 Ω: nr zamówienia F90138 Specjalne zakresy ciśnienia wg zapotrzebowania klienta na żądanie 2) Tylko z przyłączem ciśnieniowym 30, 39, 15, 21 3) P2/A2 120 bar 4) P1/A1 270 bar 5) +50 C strona 2/5

3 Specyfikacja Dane elektryczne Bariera Zenera 28 V/ 93 ma/ 0.65 W Sygnał wyjściowy / napięcie zasilania Czas wzrostu ma: V DC Typ. 1 ms / % ciśnienie znamionowe Warunki otoczenia Temperatura medium T3: -40 C C T4: -40 C C Temperatura otoczenia T3: -40 C C T4: -40 C C Stopień ochrony Min. IP65 Wilgotność Drgania Wstrząs Maks. 95 % wzgl. EN : 10 g ( Hz) EN : 100 g/ 6 ms Ochrona EMC Emisja EN : 10 V/m Odporność IEC : 8 kv K./15 kv L. Dane mechaniczne Czujnik (stykające się z medium) (AISI316L) lub tytan Przyłącze ciśnieniowe (stykające się z medium) Obudowa Uszczelka Wtyczka męska Masa Moment dokręcania (AISI316L) lub tytan (AISI316L) lub tytan FKM 70 Sh; EPDM / Kalrez Patrz informacje dot. zamówienia ~ 220 g 25 Nm Ważne tylko z wtyczką zamontowaną zgodnie z instrukcją Dokładność Czujnik 01 (P1/A NLH ± 0.1 % Zakres pomiaru ciśnienia > 600 NLH przy +25 C (BSL przez 0) [% typ.] ± 0.1 ± 0.1 ± 0.1 ± TEB przy C [% typ.] ± 0.8 ± 0.3 ± 0.3 ± 0.3 ± 0.3 TEB przy C [% typ.] ± 1.3 ± 0.75 ± 0.75 ± 0.75 ± 0.75 Stabilność długoterminowa 1 rok < 4 mbar < 4 mbar Powtarzalność [% typ.] ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 Czujnik 02 (P2/A2) NLH ± 0.25 % Zakres pomiaru ciśnienia > 600 NLH przy +25 C (BSL przez 0) [% typ.] ± 0.25 ± 0.25 ± 0.25 ± 0.25 ± 0.25 TEB przy C [% typ.] ± 1.0 ± 0.7 ± 0.7 ± 0.7 ± 0.7 TEB przy C [% typ.] ± 2.0 ± 1.0 ± 1.0 ± 1.0 ± 1.0 Stabilność długoterminowa 1 rok < 4 mbar < 4 mbar Powtarzalność [% typ.] ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 strona 3/5

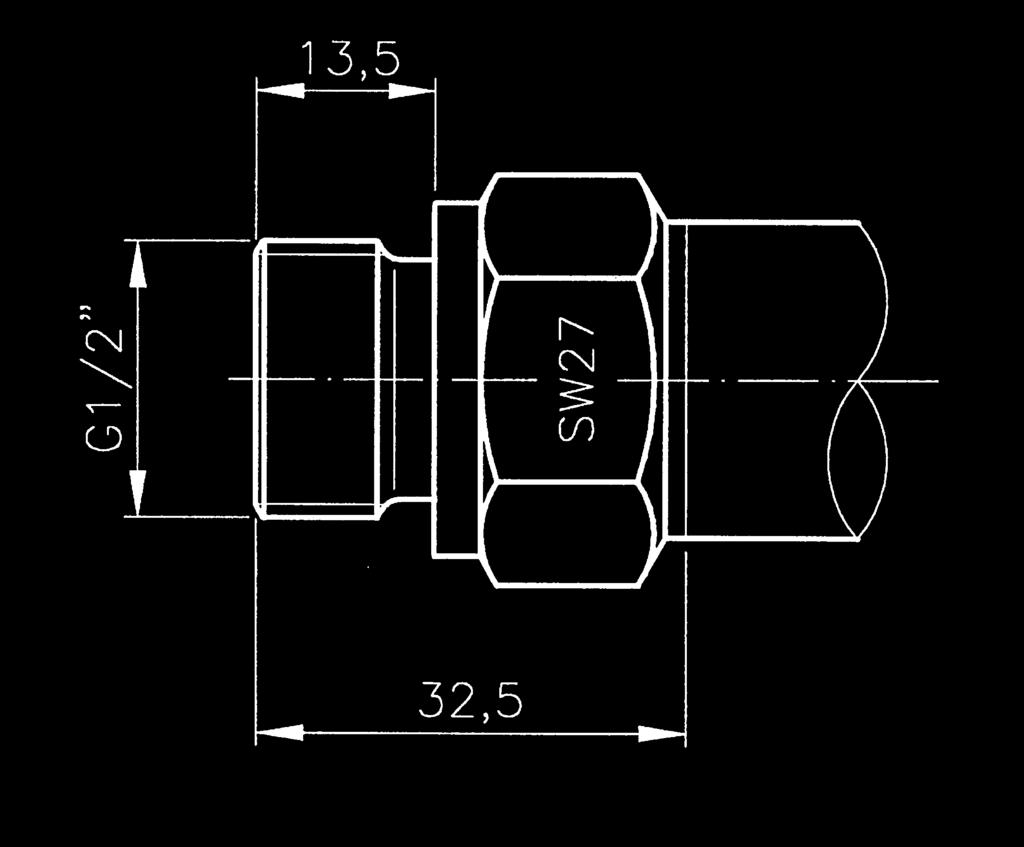

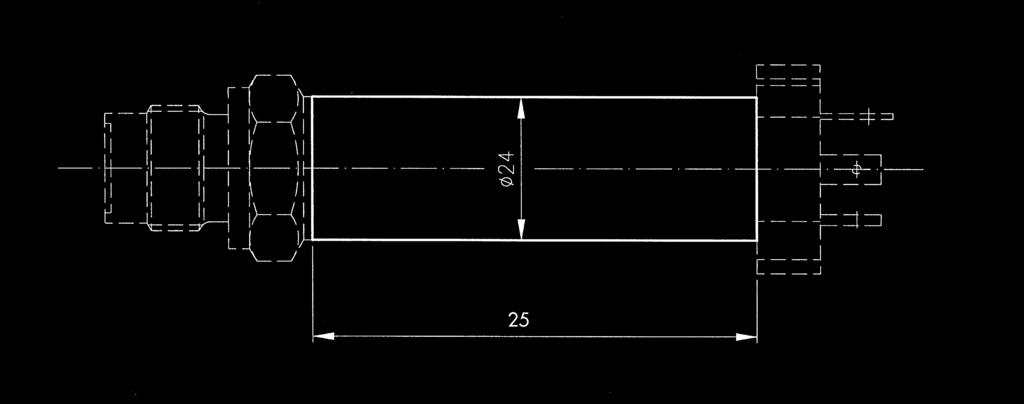

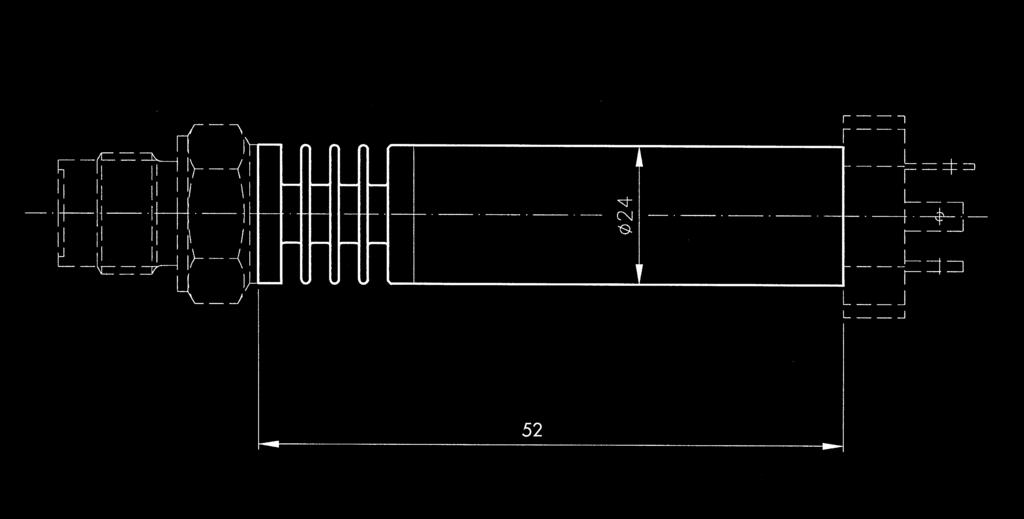

4 Wymiary 8854.XX.XX10.XX.XX.XX 8854.XX.XX15.XX.XX.XX 8854.XX.XX21.XX.XX.XX 50 1/4 NPT Ø 22 SW XX.XX31.XX.XX.XX 8854.XX.XX32.XX.XX.XX 8854.XX.XX30.XX.XX.XX 17 SW27 1/2 NPT XX.XX39.XX.XX.XX 8854.XX.XXXX.XX.XX.T XX.XXXX.XX.XX.T XX.XXXX.XX.XX.T3 Strona 4/5

5 Wymiary EXNA V in 2 P out 3 e 1 P out 3 +V in 5 e 8854.XX.XXXX.05.XX XX.XXXX.14.XX.37 Kolor biały żółty szary ma +V in P out e A +V in C P out E e> 8854.XX.XXXX.32.XX.XX 8854.XX.XXXX.02.XX.32 Przyłącze elektryczne +Vin P Pout I Uo 28 V Bariera Zenera Io 93 ma Po 0.65 W A Informacje rozszerzone Dokumenty Karta katalogowa Instrukcja obsługi Ulotka Strona 5/5
