1 Ochrona przed przepływem zwrotnym Urządzenia przeciwzalewowe Urządzenia przeciwzalewowe i przepompownie KESSEL

2 2 BEZPIECZEŃSTWO OCHRONA PRZED PRZEPŁYWEM ZWROTNYM ważny temat ULEWY WYSTĘPUJĄ CORAZ CZĘŚCIEJ FACHOWE ROZWIĄZANIA Zagrożenie przepływem zwrotnym zawsze będzie obecne. Powodem tego jest fakt, że ze względów ekonomicznych i technicznych kanały dostosowane są do średnich opadów deszczu. Wówczas przy oberwaniu chmury kanalizacja mieszana bardzo szybko się zapełnia. Nowością jest natomiast to, co mówią znani meteorolodzy: silne opady będą występować coraz częściej. Powodem tego jest ocieplenie klimatu prowadzące do silniejszego tworzenia się pary na powierzchni ziemi. Chmury deszczowe są przepełnione i tworzą się silne opady deszczu. Problem ten dotyczy inwestorów, właścicieli domów i firm remontowych, ponieważ to właśnie na nich spoczywa obowiązek zabezpieczenia budynku przed przepływem zwrotnym. Tylko, co robić? W jaki sposób rozpoznać zagrożenie? Co w takim wypadku należy uczynić? Do kogo należy się zwrócić? Fachowcy oferują tutaj odpowiednie rozwiązania. Ochrona przed przepływem zwrotnym jest zadaniem dla profesjonalisty a nie dla majsterkowicza. Dlatego fachowcy muszą w wyczerpujący sposób poinformować właścicieli domów, inwestorów i firmy remontowe, jak można skutecznie chronić się przed przepływem zwrotnym.

3 3 BEZPIECZEŃSTWO SPIS TREŚCI OCHRONA PRZED PRZEPŁYWEM ZWROTNYM co trzeba wiedzieć ZALECANE ROZWIĄZANIA w przypadku nowych i remontowanych budynków str. 4-7 str. 8-9 ZALETY PRODUKTÓW KESSEL przy zabudowie, eksploatacji i konserwacji str. 10 OFERTA PRODUKTÓW KESSEL w przypadku nowych i remontowanych budynków str Zawory zwrotne Pumpfix F / Staufix Wpusty piwniczne z zaworem zwrotnym Pumpfix S, Der Universale, Drehfix Wpusty z separatorem cieczy lekkich str str str. 16 Przepompownie Aqualift F, Minilift Studzienka przeciwzalewowa Urządzenie pompowe Ecolift str str. 18 str. 19

4 4 BEZPIECZEŃSTWO OCHRONA PRZED PRZEPŁYWEM ZWROTNYM co trzeba wiedzieć ZAGROŻENIE PRZEPŁYWEM ZWROTNYM Krawędź ulicy Według normy PN EN pomimo przeprowadzenia doboru urządzenia zgodnie z obowiązującymi zasadami techniki oraz przy dołożeniu wszelkiej staranności podczas eksploatacji, może wystąpić przepływ zwrotny. Problem: system odwadniający bez zabezpieczenia przeciwzalewowego Rozwiązanie: system odwadniający z zabezpieczeniem przeciwzalewowym Ze względów ekonomicznych nie ma możliwości wymiarowania kanalizacji mieszanej i deszczowej w taki sposób, aby podczas ponadprzeciętnych opadów zagwarantowane było niezakłócone odwadnianie. Podczas silnych opadów trzeba się więc zawsze liczyć ze spiętrzeniem w kanale oraz z przepływem zwrotnym w kanałach przyłączonych. PROBLEM W przypadku silnych opadów poziom wody przekracza tak zwany poziom zalewania. Pod pojęciem poziomu zalewania rozumie się powierzchnię drogi (ulicę, chodnik, pobocza). Niżej położone pomieszczenia w suterenach lub piwnicach są więc szybko zalewane. Skutki są następujące: zniszczone lub niezdatne do użytku wykładziny podłogowe, meble i urządzenia elektryczne, ociekające wodą sprzęty domowe oraz stres i koszty dla osób mieszkających w budynku. Ścieki czarne ścieki z fekaliami CO TO JEST PRZEPŁYW ZWROTNY? ROZRÓŻNIENIE RODZAJU ŚCIEKÓW ROZWIĄZANIE Elementy odwadniające takie jak wpusty podłogowe, pralki, umywalki, prysznice lub WC, leżące poniżej poziomu zalewania muszą być w skuteczny sposób chronione przed przepływem zwrotnym. Ścieki, które ze swobodnym spadkiem odpływają do kanału, muszą być zabezpieczone zaworem zwrotnym. Jeśli oficjalny kanał leży wyżej niż miejsce odpływu, wówczas ścieki muszą być pompowane do góry za pomocą automatycznej przepompowni. Ścieki szare ścieki bez fekaliów Zasadniczo od inwestorów i właścicieli domów wymaga się samodzielnego wykonania zabezpieczenia przed szkodami spowodowanymi przepływem zwrotnym poprzez zabudowę odpowiednich zabezpieczeń przeciwzalewowych. Poza tym przepływ zwrotny może wystąpić z następujących powodów: Zatkanie, pęknięcie rury lub uszkodzenie kanału Awaria pompy, jeśli system odwadniania jest podłączony do przepompowni Przelanie odbiornika ścieków (staw lub rzeka), ponieważ na terenach leżących niżej odprowadzanie jest niemożliwe Odcięcie lub obejście kanału z powodu prac naprawczych Przy wyborze produktu duże znaczenie ma dokonanie rozróżnienia pomiędzy ściekami zawierającymi fekalia i ściekami bez fekaliów. Istotnym czynnikiem jest rodzaj ścieków, które spływają w kierunku przepływu przez zabezpieczenie przeciwzalewowe w stronę kanału. Ścieki niefekalne ( ścieki szare ) zawierają wodę bez fekaliów. Jest to przykładowo woda z pryszniców lub pralek. Ścieki fekalne ( ścieki czarne ) to ścieki napływające z przewodów rurowych podłączonych do toalet lub pisuarów. Nie jest istotne, jaki rodzaj ścieków będzie się cofał w przypadku przepływu zwrotnego (czyli w kierunku od kanału do urządzenia przeciwzalewowego). Zwiększony odpływ ścieków, przykładowo podczas płukania kanałów, odprowadzania wody gaśniczej lub dodatkowych, pierwotnie nieprzewidzianych podłączeń do sieci kanalizacyjnej kanału.

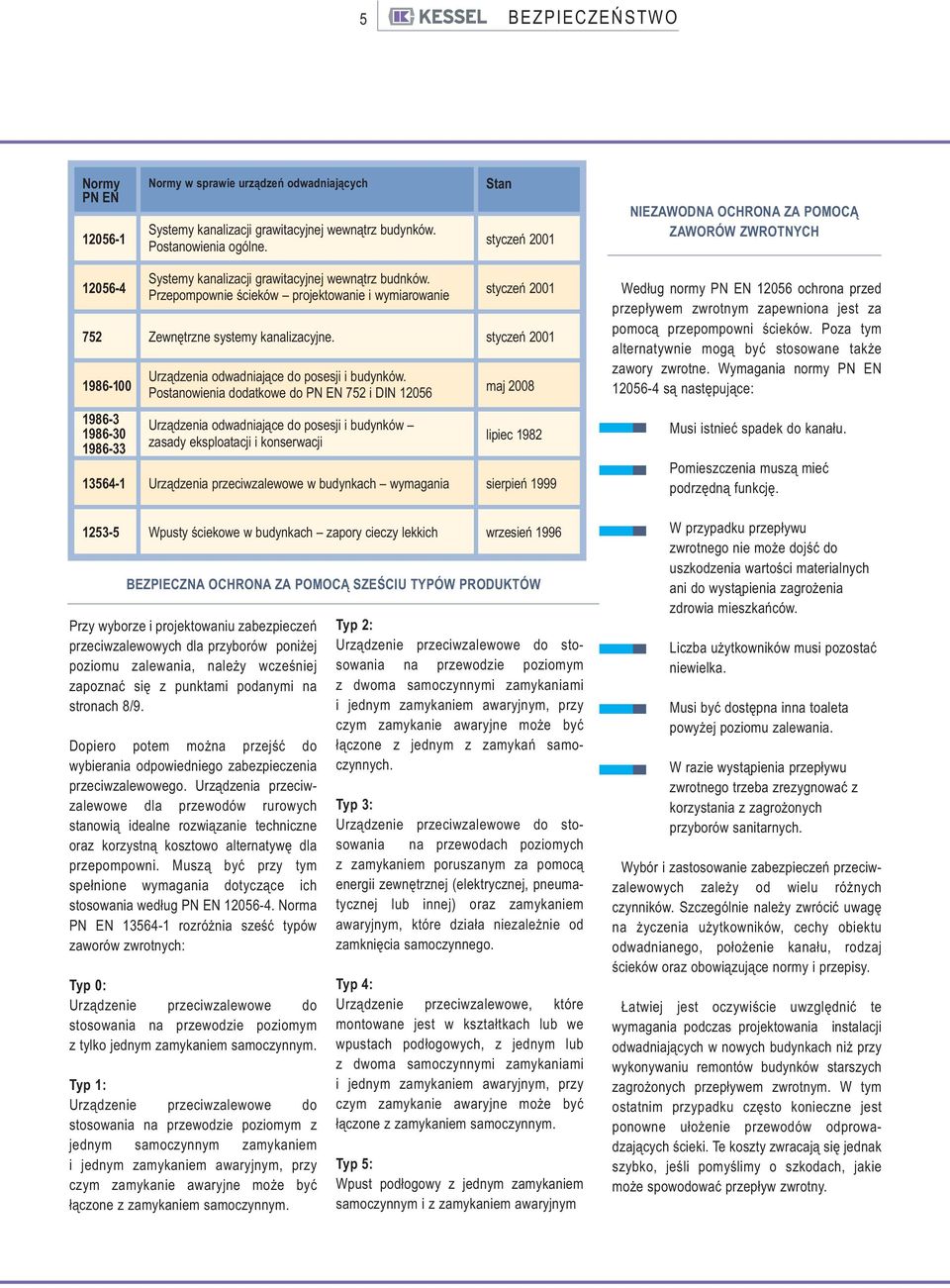

5 5 BEZPIECZEŃSTWO Normy PN EN Normy w sprawie urządzeń odwadniających Systemy kanalizacji grawitacyjnej wewnątrz budynków. Postanowienia ogólne. Stan styczeń 2001 NIEZAWOA OCHRONA ZA POMOCĄ ZAWORÓW ZWROTNYCH Systemy kanalizacji grawitacyjnej wewnątrz budnków. Przepompownie ścieków projektowanie i wymiarowanie Zewnętrzne systemy kanalizacyjne. Urządzenia odwadniające do posesji i budynków. Postanowienia dodatkowe do PN EN 752 i DIN styczeń 2001 styczeń 2001 maj 2008 Według normy PN EN ochrona przed przepływem zwrotnym zapewniona jest za pomocą przepompowni ścieków. Poza tym alternatywnie mogą być stosowane także zawory zwrotne. Wymagania normy PN EN są następujące: Urządzenia odwadniające do posesji i budynków zasady eksploatacji i konserwacji Urządzenia przeciwzalewowe w budynkach wymagania lipiec 1982 sierpień 1999 Musi istnieć spadek do kanału. Pomieszczenia muszą mieć podrzędną funkcję Wpusty ściekowe w budynkach zapory cieczy lekkich BEZPIECZNA OCHRONA ZA POMOCĄ SZEŚCIU TYPÓW PRODUKTÓW Przy wyborze i projektowaniu zabezpieczeń przeciwzalewowych dla przyborów poniżej poziomu zalewania, należy wcześniej zapoznać się z punktami podanymi na stronach 8/9. Dopiero potem można przejść do wybierania odpowiedniego zabezpieczenia przeciwzalewowego. Urządzenia przeciwzalewowe dla przewodów rurowych stanowią idealne rozwiązanie techniczne oraz korzystną kosztowo alternatywę dla przepompowni. Muszą być przy tym spełnione wymagania dotyczące ich stosowania według PN EN Norma PN EN rozróżnia sześć typów zaworów zwrotnych: Typ 0: Urządzenie przeciwzalewowe do stosowania na przewodzie poziomym z tylko jednym zamykaniem samoczynnym. Typ 1: Urządzenie przeciwzalewowe do stosowania na przewodzie poziomym z jednym samoczynnym zamykaniem i jednym zamykaniem awaryjnym, przy czym zamykanie awaryjne może być łączone z zamykaniem samoczynnym. wrzesień 1996 Typ 2: Urządzenie przeciwzalewowe do stosowania na przewodzie poziomym z dwoma samoczynnymi zamykaniami i jednym zamykaniem awaryjnym, przy czym zamykanie awaryjne może być łączone z jednym z zamykań samoczynnych. Typ 3: Urządzenie przeciwzalewowe do stosowania na przewodach poziomych z zamykaniem poruszanym za pomocą energii zewnętrznej (elektrycznej, pneumatycznej lub innej) oraz zamykaniem awaryjnym, które działa niezależnie od zamknięcia samoczynnego. Typ 4: Urządzenie przeciwzalewowe, które montowane jest w kształtkach lub we wpustach podłogowych, z jednym lub z dwoma samoczynnymi zamykaniami i jednym zamykaniem awaryjnym, przy czym zamykanie awaryjne może być łączone z zamykaniem samoczynnym. Typ 5: Wpust podłogowy z jednym zamykaniem samoczynnym i z zamykaniem awaryjnym W przypadku przepływu zwrotnego nie może dojść do uszkodzenia wartości materialnych ani do wystąpienia zagrożenia zdrowia mieszkańców. Liczba użytkowników musi pozostać niewielka. Musi być dostępna inna toaleta powyżej poziomu zalewania. W razie wystąpienia przepływu zwrotnego trzeba zrezygnować z korzystania z zagrożonych przyborów sanitarnych. Wybór i zastosowanie zabezpieczeń przeciwzalewowych zależy od wielu różnych czynników. Szczególnie należy zwrócić uwagę na życzenia użytkowników, cechy obiektu odwadnianego, położenie kanału, rodzaj ścieków oraz obowiązujące normy i przepisy. Łatwiej jest oczywiście uwzględnić te wymagania podczas projektowania instalacji odwadniających w nowych budynkach niż przy wykonywaniu remontów budynków starszych zagrożonych przepływem zwrotnym. W tym ostatnim przypadku często konieczne jest ponowne ułożenie przewodów odprowadzających ścieki. Te koszty zwracają się jednak szybko, jeśli pomyślimy o szkodach, jakie może spowodować przepływ zwrotny.

6 6 BEZPIECZEŃSTWO OCHRONA PRZED PRZEPŁYWEM ZWROTNYM co trzeba wiedzieć ZABUDOWA TO ZADANIE DLA FACHOWCA Po dokonaniu wyboru zaworu zwrotnego można rozpocząć jego zabudowę. Należy szczególnie zwrócić uwagę na to, aby zawór zwrotny nie został zabudowany bezpośrednio na głównym przewodzie odprowadzającym, ponieważ w przypadku tego wariantu odwadniane są przez urządzenie przeciwzalewowe również te miejsca odpływu, które leżą powyżej poziomu zalewania. W czasie przepływu zwrotnego mechanizm roboczy zamyka się i w ten sposób zapobiega wniknięciu wody do budynku. Jeśli jednak podczas przepływu zwrotnego korzysta się z przyborów usytuowanych powyżej poziomu zalewania, wówczas przewód zbiorczy wypełnia się i woda występuje w piwnicy. W ten sposób można samemu doprowadzić do zalania. Aby wykluczyć taką sytuację, należy odwadniać przez urządzenie przeciwzalewowe wyłącznie miejsca odpływu rzeczywiście zagrożone przepływem zwrotnym. Nieprawidłowo! Fachowa i regularna konserwacja to zadanie dla profesjonalisty. BEZPIECZEŃSTWO DZIĘKI FACHOWEJ KONSERWACJI Ważną sprawą jest przeprowadzanie regularnych prac konserwacyjnych i inspekcji. Zapewnia to niezawodne działanie urządzenia. Należy przestrzegać zasad konserwacji podanych przez producenta urządzenia. Zabezpieczenie przeciwzalewowe jest sprawą dla fachowca. Tylko fachowa zabudowa oraz regularna konserwacja całej instalacji odwadniającej wykonywana przez fachowca od instalacji sanitarnych zapewnić może trwałość i niezawodność urządzenia. Zawór zwrotny Kanalizacja mieszana Prawidłowo! Zawór zwrotny Kanalizacja mieszana

7 7 BEZPIECZEŃSTWO MOŻLIWOŚCI ZABUDOWY Przykład zabudowy na swobodnym przewodzie Przykład zabudowy w płycie podłogowej Przykład zabudowy poza budynkiem ZABUDOWA NA SWOBOYM PRZEWODZIE ZABUDOWA W PŁYCIE PODŁOGOWEJ ZABUDOWA POZA BUDYNKIEM Idealne przy renowacji starych budynków zagrożonych przepływem zwrotnym. Jest to korzystne kosztowo i zgodne z normą rozwiązanie pozwalające na późniejszą zabudowę agregatów przeciwzalewowych! Aby uniknąć ponownego układania wszystkich przewodów ściekowych związanych z wysokimi nakładami budowlanymi, zaleca się zainstalowanie zaworu zwrotnego na istniejącym już swobodnym przewodzie ściekowym. W ten sposób zapewnia się swobodny dostęp do agregatu przeciwzalewowego przy konserwacji i czyszczeniu rur. Komfortowy, praktyczny i estetyczny wariant do nowych budynków pozwala na zaoszczędzenie miejsca w piwnicy! Wysokie koszty gruntów zmuszają inwestorów w przypadku małych powierzchni budowlanych do wykorzystania pomieszczeń piwnicznych jako pomieszczeń mieszkalnych. Dodatkowo umieszczane są tam często toalety, prysznice i pralnie. Agregat przeciwzalewowy jest w sposób niewidoczny zabudowany w ziemi. Łatwy do zabudowy zestaw z pokrywą umożliwiającą wklejenie płytek stwarza wiele możliwości kreowania stylu pomieszczeń. Jeszcze więcej bezpieczeństwa umożliwiają pokrywy ze zintegrowanym wpustem, który dodatkowo odwadnia powierzchnię w przypadku zalania (np. przez okienko piwniczne). Specjalny zestaw uszczelniający chroni przed wodą wnikajacą z gruntu. Do tej pory produkty chroniące przed przedostaniem się wody instalowano przede wszystkim w budynku. W międzyczasie powstały zupełnie nowe rozwiązania. Stosuje się w tym celu domową studzienkę przyłączeniową zabudowaną poza budynkiem, w której umieszcza się zawór zwrotny. Przy zwiększonym napływie ścieków można zawsze w terminie późniejszym zabudować agregat przeciwzalewowy, np. przy rozbudowie starszego budynku lub przy dobudowie piętra mieszkalnego. W ten sposób inwestor może zabezpieczyć swój budynek. Również pompy i przepompownie do ścieków zawierających fekalia, które do tej pory zajmowały dużo miejsca w piwnicy, mogą zostać zamontowane w studzience. Umieszcza się je poza budynkiem, nie słychać ich pracy, są one niezawodne i nieskomplikowane, jeśli chodzi o konserwację.

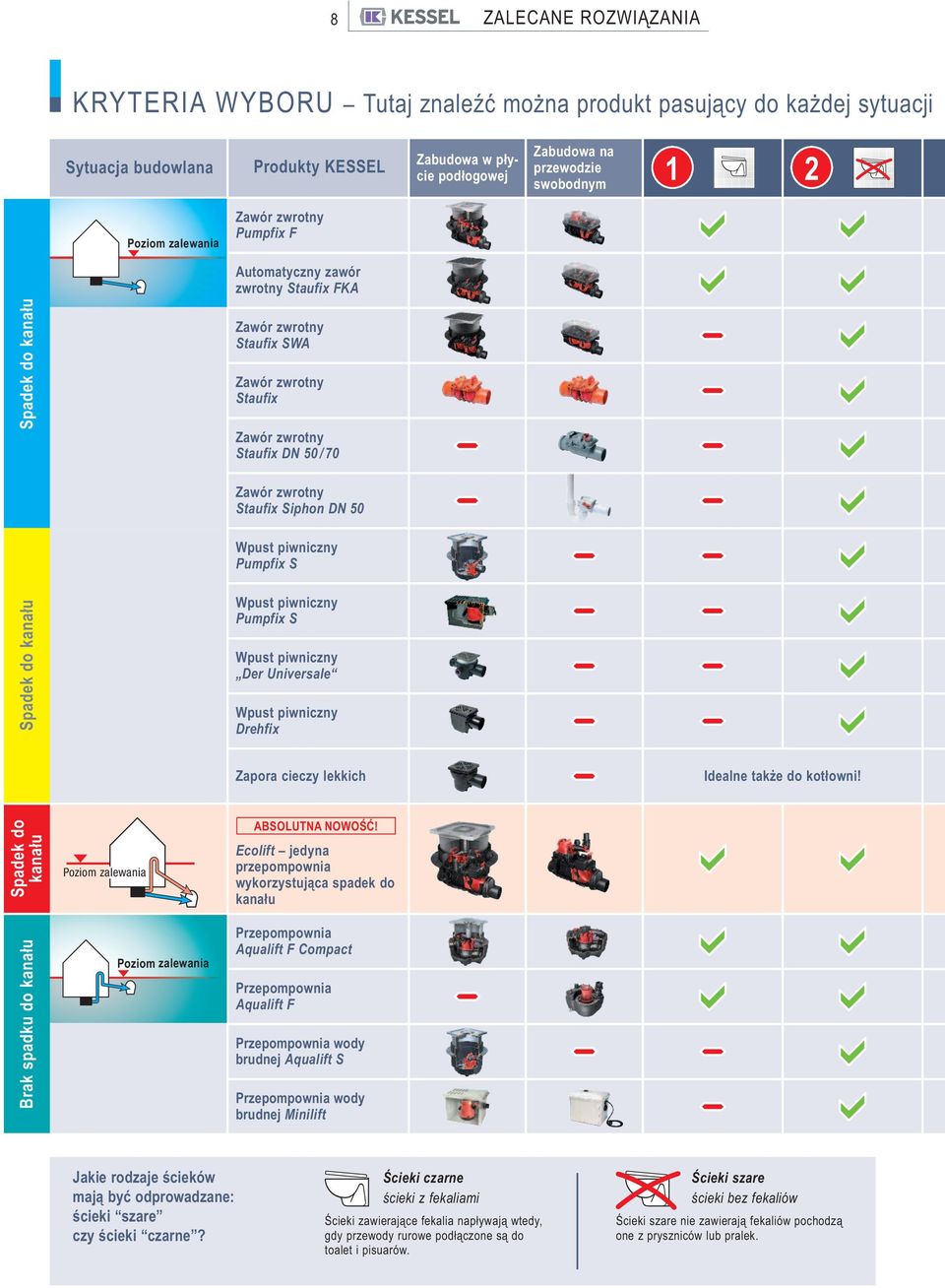

8 ZALECANE ROZWIĄZANIA 8 KRYTERIA WYBORU Tutaj znaleźć można produkt pasujący do każdej sytuacji Sytuacja budowlana Spadek do kanału Produkty KESSEL Zawór zwrotny Pumpfix F Zabudowa w płycie podłogowej Zabudowa na przewodzie swobodnym 1 Schwarzwasserentsorgung 2 Grauwasserentsorgung Automatyczny zawór zwrotny Staufix FKA Zawór zwrotny Staufix SWA Zawór zwrotny Staufix Zawór zwrotny Staufix 50 / 70 Zawór zwrotny Staufix Siphon 50 Wpust piwniczny Pumpfix S Spadek do kanału Wpust piwniczny Pumpfix S Wpust piwniczny Der Universale Wpust piwniczny Drehfix Idealne także do kotłowni! Brak spadku do kanału Spadek do kanału Zapora cieczy lekkich ABSOLUTNA NOWOŚć! Ecolift jedyna przepompownia wykorzystująca spadek do kanału Przepompownia Aqualift F Compact Przepompownia Aqualift F Przepompownia wody brudnej Aqualift S Przepompownia wody brudnej Minilift Jakie rodzaje ścieków mają być odprowadzane: ścieki szare czy ścieki czarne? Ścieki czarne ścieki z fekaliami Ścieki zawierające fekalia napływają wtedy, gdy przewody rurowe podłączone są do toalet i pisuarów. Ścieki szare ścieki bez fekaliów Ścieki szare nie zawierają fekaliów pochodzą one z pryszniców lub pralek.

9 9 związanej z przepływem zwrotnym 5 Odwadnianie przy przepływie zwrotnym 6 Do użytku przemysłowego 7 Do użytku prywatnego --- Str. 17 PRZEPOMPOWNIE Str. 17 Str. 19 Ecolift Str. 16 Str. 16 Str. 16 Str. 15 WPUSTY PIWNICZNE Str Str. 14 Str. 13 ZAWORY ZWROTNE Str. 12 Str Zabezpieczenie centralne Str Zabezpieczenie jednego miejsca odpływu np. prysznica, pralki, umywalki) ZALECANE ROZWIĄZANIA Rada Ochrona przeciwzalewowa poza budynkiem: studzienka przeciwzalewowa LW 1000 KESSEL Rada Przepompownie poza budynkiem Przepompownia Aqualift F KESSEL w studzience Komfort LW 1000

10 10 ZALECANE ROZWIĄZANIA ZALETY PRODUKTÓW KESSEL TELESKOPOWA NASADA O PŁYNNEJ REGULACJI WYSOKOŚCI DO WYRÓWNYWANIA Z POZIOMEM obracana nachylana regulowana wysokość o 180 mm Zestaw do przezbrajania Staufix SWA ŁATWE PRZEZBRAJANIE Zestaw do przezbrajania Pumpfix F Komfort DWIE POKRYWY DO WYBORU Pokrywa z tworzywa sztucznego w kolorze czarnym Pokrywa z tworzywa sztucznego z powierzchnią do wklejania płytek ZABUDOWA W BETONIE WODOSZCZELNYM Pewne uszczelnienie przed wnikającą wodą zapewnia zestaw uszczelek nr art , składający się z taśmy uszczelniającej oraz przeciwkołnierza. Kompletna seria zawiera także zestawy do przezbrajania, które można zabudować w terminie późniejszym. Zestaw do przezbrajania Staufix FKA Komfort Na kołnierz uszczelniający 1 korpusu układana jest elastomerowa taśma uszczelniająca 2. Za jej pomocą połączone zostanie trwale uszczelnienie przeciwwilgociowe 3 i dociśnięte przeciwkołnierzem 4. ZINTEGROWANA FUNKCJA WPUSTU do betonu KESSEL oferuje zawory zwrotne w średnicach od 50 do 500 oraz klapy końcowe od 100 do 1500 (na zapytanie). wodoszczelnego Zintegrowana funkcja wpustu do odwadniania powierzchni podłogi. Nieprzerwane odwadnianie także w przypadku zalania. ZDEJMOWANE KRÓćCE TERAZ RÓWNIEŻ 200 URZĄDZENIA STEROWNICZE GOTOWE DO PODŁĄCZENIA Gotowe do podłączenia urządzenie sterujące z systemem samodiagnozy i autotestem przeprowadzanym co miesiąc. Służy do podawania błędów funkcji kontrolnych. Nowa wersja Komfort dla urządzeń Staufix FKA i Pumpfix F z wyświetlaczem stanu pracy oraz wskazówkami konserwacyjnymi. Dostępna opcja do podłączenia do techniki sterowania budynkiem. OCHRONA PRZED PRZEPŁYWEM ZWROTNYM RÓWNIEŻ W CZASIE BUDOWY Montaż możliwy także bez wykwalifikowanego elektryka Połączenia kielichowe i końce bose do indywidualnej kombinacji Możliwość podłączenia różnych wielkości dopływu i odpływu OCHRONA PRZED PRZEPŁYWEM ZWROTNYM WE WSZYSTKICH WIELKOŚCIACH NOMINALNYCH 1. otwarta 2. zablokowana 3. swobodnie zwisająca Trójpozycyjna klapa przeciwzalewowa FKA gwarantuje już na początku budowy niezawodną ochronę przed przepływem zwrotnym. W tym celu zamykanie awaryjne zostało rozszerzone o dodatkową pozycję klapy zwrotnej (pozycja na czas fazy budowlanej jako klapa wahliwa swobodnie zawieszona).

11 11 PRODUKTY ZAWORY ZWROTNE Z POMPĄ PUMPFIX F wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Zawór zwrotny Pumpfix F Komfort Do ścieków zawierających fekalia i bez fekaliów Do zabudowy w płycie podłogowej min. 27 max. 181 Ø Ø 360 wolny przelot rury dzięki otwartej klapie zwrotnej automatyczna blokada klapy zwrotnej szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi z opcją podłączenia do urządzeń centralnego sterowania budynkiem Zestaw do zabudowy 1 z pokrywą do przyklejania płytek i wpustem (X) 2 z pokrywą czarną i wpustem (S) Głęb. zabudowy (T) mm Wybranie 750 x 750 mm H L: 642 mm H: 394 mm 125 L: 645 mm H: 387 mm 150 L: 656 mm H: 370 mm 200 L: 720 mm H: 348 mm L T Zestaw do zabudowy z pokrywą czarną: S S S S Zestaw do zabudowy z pokrywą do wklejenia płytek: idealne do betonu wodoszczelnego X 24125X 24150X 24200X ZABUDOWA NA SWOBOYM PRZEWODZIE Zawór zwrotny Pumpfix F Komfort Do ścieków zawierających fekalia i bez fekaliów Do zabudowy na swobodnym przewodzie kanalizacyjnym H 542 x wolny przelot rury dzięki otwartej klapie zwrotnej automatyczna blokada klapy zwrotnej szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi z opcją podłączenia do urządzeń centralnego sterowania budynkiem 100 L: 642 mm H: 422 mm 125 L: 645 mm H: 422 mm 150 L: 656 mm H: 422 mm 200 L: 720 mm H: 422 mm L PumpfixF z przezroczystą pokrywą Pumpfix F urządzenie tłoczące w cofający się strumień ścieków Zabezpiecza przed przepływem zwrotnym różne przybory toaletę, prysznic, umywalkę, pralkę i wpusty piwniczne usytuowane poniżej poziomu zalewania.

12 12 PRODUKTY ZAWORY ZWROTNE STAUFIX FKA wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Automatyczny zawór zwrotny Staufix FKA Komfort Do ścieków zawierających fekalia i bez fekaliów Do zabudowy w płycie podłogowej min 26 max Ø Ø 360 dwie klapy otwarte, jedna z nich blokowana jest automatycznie szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi z opcją podłączenia do urządzeń centralnego sterowania budynkiem Zestaw do zabudowy 1 z pokrywą do przyklejania płytek (X) 2 z pokrywą czarną (S) Głęb. zabudowy (T) mm Wybranie 750 x 750 mm H 9 L T 100 L: 642 mm H: 394 mm 125 L: 645 mm H: 387 mm 150 L: 656 mm H: 370 mm 200 L: 720 mm H: 348 mm Zestaw do zabudowy z pokrywą czarną: S S S S Zestaw do zabudowy z pokrywą do wklejenia płytek: idealne do betonu wodoszczelnego X 84125X 84150X 84200X Staufix FKA Standard na zapytanie. PN EN typ 3 F ZABUDOWA NA SWOBOYM PRZEWODZIE Automatyczny zawór zwrotny Staufix FKA Komfort Do ścieków zawierających fekalia i bez fekaliów Do zabudowy na swobodnym przewodzie kanalizacyjnym dwie klapy otwarte, jedna z nich blokowana jest automatycznie szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi z opcją podłączenia do urządzeń centralnego sterowania budynkiem Staufix FKA z przezroczystą pokrywą L: 642 mm H: 422 mm 125 L: 645 mm H: 422 mm 150 L: 656 mm H: 422 mm 200 L: 720 mm H: 422 mm Staufix FKA Standard na zapytanie. PN EN typ 3 F Staufix FKA urządzenie przeciwzalewowe do ścieków zawierających fekalia Zabezpiecza przed przepływem zwrotnym różne przybory toaletę, prysznic, umywalkę, pralkę i wpusty piwniczne usytuowane poniżej poziomu zalewania.

13 und überwacht 13 PRODUKTY ZAWORY ZWROTNE STAUFIX SWA wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Zawór zwrotny dwuklapowy KESSEL Staufix SWA do ścieków bez fekaliów, z tworzywa sztucznego. min 26 max Ø Ø 360 Do zabudowy w płycie podłogowej z dwoma klapami samoczynnie zamykającymi się, jedna z blokowanym ręcznie zamykaniem awaryjnym. H 9 L T Zestaw do zabudowy z pokrywą czarną: S S S S Zestaw do zabudowy z pokrywą do wklejenia płytek: X X X X LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität PN EN Typ L: 642 mm H: 394 mm 125 L: 645 mm H: 387 mm 150 L: 656 mm H: 370 mm 200 L: 720 mm H: 348 mm Głęb. zabudowy (T) mm Wybranie 750 x 750 mm ZABUDOWA NA SWOBOYM PRZEWODZIE Zawór zwrotny dwuklapowy Staufix SWA Do ścieków bez fekaliów Do zabudowy na swobodnym przewodzie kanalizacyjnym Z dwoma klapami samoczynnie zamykającymi się, jedna z nich z blokowanym ręcznie zamykaniem awaryjnym 100 L: 642 mm H: 422 mm Staufix SWA z przezroczystą pokrywą PN EN Typ L: 645 mm H: 422 mm 150 L: 656 mm H: 422 mm 200 L: 720 mm H: 422 mm Staufix SWA urządzenie przeciwzalewowe do ścieków bez fekaliów Zabezpiecza przed przepływem zwrotnym różne przybory toaletę, prysznic, umywalkę, pralkę i wpusty piwniczne usytuowane poniżej poziomu zalewania. WYSTARCZY PRZEZBROIĆ Zestaw do przezbrajania Staufix FKA Staufix FKA, długość kabla 5 m Staufix SWA można w terminie późniejszym przezbroić w celu otrzymania urządzenia Staufix FKA lub Pumpfix F Zestaw do przezbrajania Pumpfix F Zestaw do przezbrajania Pumpfix F długość kabla 5 m do zabudowy w płycie podłogowej do zabudowy na swobodnym przewodzie Staufix SWA Kompletna seria zawiera także zestawy do przezbrajania, które można zabudować w terminie późniejszym. lub Zestaw do przezbrajania Staufix FKA

14 14 PRODUKTY ZAWORY ZWROTNE STAUFIX KLAPY KOŃCOWE wewnątrz budynków Zawór zwrotny dwuklapowy KESSEL Staufix do ścieków bez fekaliów, z tworzywa sztucznego. Dwie klapy samoczynnie zamykające się, jedna z nich jako ręczne zamknięcie awaryjne. Staufix standard instalacji przeciwzalewowej. Zabudowa w płycie podłogowej przy zastosowaniu nasadki nr art i dwóch pokryw nr art S lub na swobodnym przewodzie odprowadzającym. Wybranie 650 x 300 mm H AxB L: 355 H: A x B: 205 x 155 mm L: 405 H: A x B: 270 x 200 mm L: 450 H: A x B: 270 x 200 mm L: 530 H: A x B: 353 x 248 mm L Zabudowa na swobodnym przewodzie z dwoma klapami z tworzywa sztucznego z jedną klapą z tworzywa sztucznego i jedną klapą ze stali nierdzewnej jako ochrona przed gryzoniami i robactwem R R R PN EN typ 2 ZABUDOWA W PŁYCIE PODŁOGOWEJ Klapa końcowa KESSEL do ścieków bez fekaliów z tworzywa sztucznego. Do stosowania jako element zamykający na przewodach poziomych, które prowadzą do studzienek lub na teren otwarty. Samoczynnie zamykająca się klapa zapobiega przy przepływie zwrotnym lub podwyższonym poziomie wody niepożądanemu cofaniu się ścieków L: 120 mm L: 136 mm L: 142 mm L: 170 mm Większe średnice na zapytanie PN EN typ 0

15 15 PRODUKTY WPUSTY PIWNICZNE Z ZAWOREM ZWROTNYM wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Urządzenie przeciwzalewowe KESSEL Pumpfix S Z wyjmowaną pompą, podwójnym zaworem zwrotnym i syfonem. do ścieków bez fekaliów z tworzywa sztucznego do instalacji podpodłogowej głębokość zabudowy (T) od 481 mm do 656 mm. Odpływ boczny 2,5, przepustowość 1,6 l/s. Dwie samoczynnie zamykające się klapy, ręczne zamykanie awaryjne oraz automatyczne załączanie pompy w przypadku przepływu zwrotnego. Z teleskopową nasadką, pokrywą klasy A 15 do wklejenia płytek, z kołnierzem do uszczelnienia przeciwwilgociowego. Wybranie 700 x 700 mm T od 27 do Urządzenie idealne do nowych budynków! Idealne także do odwadniania schodów piwnicznych na zewnątrz. NUMER ARTYKUŁU idealne do betonu wodoszczelnego PumpfixS PN EN 1253 ZABUDOWA W PŁYCIE PODŁOGOWEJ Urządzenie przeciwzalewowe KESSEL Pumpfix S x x 290 Z wyjmowaną pompą i dwuklapowym zaworem zwrotnym oraz zintegrowanym syfonem, do ścieków bez fekaliów, z tworzywa sztucznego, wielkość 3, do instalacji podpodłogowe.j Odpływ boczny 2,5, przepustowość 1,6 l/s. Z rusztem szczelinowym/pokrywą klasy A 15 z tworzywa sztucznego. Dwie samoczynnie zamykające się klapy, ręczne zamknięcie awaryjne oraz automatyczne załączanie pompy przy przepływie zwrotnym. Wybranie 530 x 350 mm Dzięki swojej konstrukcji idealnie nadaje się do montażu podczas remontu budynków. Po wyjęciu pompy istnieje optymalna możliwość wyczyszczenia rury. NUMER ARTYKUŁU Pumpfix S- wpust idealny do remontów! PN EN 1253 Pumpfix S urządzenie tłoczące w cofający się strumień ścieków

16 16 PRODUKTY WPUSTY Z SEPARATOREM CIECZY LEKKICH WPUSTY PIWNICZNE Z ZAWOREM ZWROTNYM wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Wpust z separatorem cieczy lekkich KESSEL z tworzywa sztucznego, przepustowość 1 l/s. Z zaworem zwrotnym dwuklapowym według PN EN Ze zintegrowanym syfonem i osadnikiem. Ruszt szczelinowy, kl. K 3. Wybranie 400 x 250 mm min. 30 max Jako osprzęt dostępne są specjalne nasadki do zabudowy w betonie wodoszczelnym, do uszczelnień płynnymi masami, w celu ochrony przed wnikająca wodą oraz elementy do ochrony przed gryzoniami. Idealny do kotłowni znajdujących się w piwnicach! NUMER ARTYKUŁU Wpust z separatorem cieczy lekkich ZABUDOWA W PŁYCIE PODŁOGOWEJ Wpust piwniczny KESSEL Drehfix z wyjmowanym dwuklapowym zaworem zwrotnym i syfonem z ABS. Przepustowość 1,8 l/s. Z wyjmowanym osadnikiem i zintegrowaną, regulowaną na wysokość nasadką. Z rusztem 150 x 190 mm z tworzywa sztucznego, z funkcją Easy-Entry. Klasa K3. Wybranie 320 x 190 mm min. 25 max x Idealny do renowacji instalacji. Dzięki swojej konstrukcji Drehfix pasować będzie do starego wybrania po wpustach żeliwnych. Szybkie i łatwe czyszczenie dzięki prostej funkcji demontażu, przysłaniający wnętrze ruszt z optycznym wskaźnikiem dla zamknięcia awaryjnego oraz możliwość nawiercenia dalszych dopływów. Opcjonalnie element chroniący przed gryzoniami ze stali nierdzewnej. NUMER ARTYKUŁU Drehfix - idealny do remontów! PN EN typ 5 ZABUDOWA W PŁYCIE PODŁOGOWEJ Wpust piwniczny KESSEL Der Universale z wyjmowanym dwuklapowym zaworem zwrotnym i syfonem z PP. Przepustowość 1,8 l/s Z 2 dopływami 50, 1 dopływem 70. Z wyjmowanym osadnikiem. Z teleskopową nasadą z tworzywa sztucznego. Ruszty z tworzywa sztucznego lub stali nierdzewnej. Idealny do nowych budynków! Jako osprzęt dostępne są specjalne nasadki do zabudowy w betonie wodoszczelnym, do uszczelnień płynnymi masami, do ochrony przed wnikająca wodą oraz elementy do ochrony przed gryzoniami. Wybranie 400 x 320 mm PN EN 1253 Ruszt tworz. szt. czarne 100 Ruszt stal nierdzewna od 30 do

17 17 PRODUKTY PRZEPOMPOWNIE wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ Przepompownia Aqualift F Compact Mono / Duo Przepompownia do ścieków zawierających fekalia i bez fekaliów do instalacji podpodłogowej Zestaw do zabudowy w płycie podłogowej, z pokrywą do wklejenia płytek i wpustem. Z syfonem, wysokość zamknięcia wodnego 50 mm Urządzenie jednopompowe Urządzenie dwupompowe Głębokość zabudowy (T) od 490 mm do 600 mm. Z teleskopową nasadą o płynnej regulacji wysokości do wyrównywania z poziomem, pokrywa klasy A 15 do wklejenia płytek z tworzywa sztucznego, z kołnierzem do uszczelnienia przeciwwilgociowego. Z jedną lub dwoma wyjmowanymi pompami, ze zintegrowaną klapą zwrotną. Z urządzeniem sterowniczym z systemem samodiagnozy SDS do automatycznego sterowania pompą, wykonanie bryzgoszczelne (IP 54), montaż naścienny. T od 70 do Ø Wybranie 800 x 800 mm DA T od 70 do Ø DA Pobór mocy: 1,0 kw. Wysokość podnoszenia: maks. 9,5 m, Qmax = 10,9 m 3 /h Napięcie robocze: 230 V ~ 50 Hz. Przewód zasilający: 5 m. Po stronie budowlanej należy przewidzieć przewód odpowietrzający. Urządzenie jednopompowe Urządzenie dwupompowe Nr art. DA DA idealne do betonu wodoszczelnego DO SWOBOEGO USTAWIENIA Przepompownia KESSEL Aqualift F urządzenie jednopompowe do ścieków zawierających fekalia i bez fekaliów do swobodnego ustawienia w pomieszczeniach nieprzemarzających. Kompaktowa i wydajna przepompownia do bezpiecznego i automatycznego odprowadzania ścieków do wyżej leżącej kanalizacji. Maksymalna wysokość podnoszenia 16 m Wys. dopływu 180 Elementy składowe: zbiornik z PE, pojemność ok. 50 l, pojemność użytkowa ok. 20 l. Pompa do ścieków z wirnikiem z wolnym przelotem do tłoczenia ścieków zawierających fekalia i bez fekaliów (wolny przelot 40 mm). Wykonanie wodoszczelne (IP 68), ze zintegrowaną klapą zwrotną. Szafka sterownicza Standard do automatycznego sterowania pompą z systemem SDS, wykonanie bryzgoszczelne (IP 65 przy 400 V, IP 54 przy 230 V). Wymiary 570 x 530 mm Aqualift F z jedną pompą, zasuwą odcinającą, z poziomym wyprowadzeniem przewodu ciśnieniowego Moc znam. Zasilanie z sieci Nr art. 1,1 kw 230 V ,2 kw 400 V PN EN

18 18 PRODUKTY PRZEPOMPOWNIE wewnątrz budynków ZABUDOWA W PŁYCIE PODŁOGOWEJ LUB DO SWOBOEGO USTAWIENIA Przepompownia wody brudnej KESSEL Minilift do ścieków bez fekaliów z tworzywa sztucznego. Z wyjmowaną pompą i klapą zwrotną. Króciec tłoczny: R 1½ gwint zewnętrzny, przewód tłoczny DA 40 mm do połączenia klejonego PVC lub osprzęt tłoczny. Wysokość podnoszenia: 6,2 m Napięcie robocze: 230 V ~ 50 Hz Do urządzenia można podłączyć jednocześnie pralkę, prysznic oraz dalsze dopływy. Urządzenie jest wyposażone w pompę wody brudnej o mocy 300 W, z włącznikiem pływakowym. Wyjmowanie pompy jedną ręką bez użycia narzędzi ułatwia czyszczenie. Wymiary 430 x 300 mm Rysunek przedstawia art. nr Minilift do instalacji podpodłogowej z rusztem szczelinowym i pokrywą kl. L15 Nr art Minilift do swobodnego ustawienia Nr art PN EN STUDZIENKA PRZECIWZALEWOWA Studzienka przeciwzalewowa KESSEL LW 1000 z tworzywa sztucznego (polietylenu) z kinetą przelotową Dopływy 150 / odpływy 200. Do zabudowy w ziemi. Możliwość przezbrajania za pomocą zaworu zwrotnego typu Pumpfix F, Staufix FKA lub Staufix SWA. Odporna na zabudowę w wodzie gruntowej do 2000 mm. Dostępny w handlu właz Osprzęt: nr art / Studzienka razem z pokrywą ochronną na czas zabudowy Wys. studzienki H 1 do H 5 od 50 do 280 mm Możliwe głębokości zabudowy T od 1310 do 3620 mm 1166 Rodzaje kinet: Kierunek przepływu Wysokość studzienki H 1 H 2 H 3 H 4 H 5 Studzienka 150/200 Nr art mm mm mm mm mm

19 19 PRODUKTY Ecolift inteligentna alternatywa dla przepompowni ścieków ZABUDOWA URZĄDZENIA ECOLIFT W PŁYCIE PODŁOGOWEJ Urządzenie Ecolift Do pompowania ścieków zawierających fekalia i bez fekaliów. Do zabudowy w płycie podłogowej. min. 26 max. 181 NOWOŚĆ Ø Ø 360 Wolny przelot rury dzięki otwartej klapie zwrotnej Automatyczna blokada klapy zwrotnej W trybie normalnym ścieki są odprowadzane grawitacyjnie Pompa załącza się tylko podczas przepływu zwrotnego Szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi Z opcją podłączenia do urządzeń centralnego sterowania budynkiem 100 L: 642 mm H: 394 mm 125 L: 645 mm H: 387 mm 150 L: 656 mm H: 370 mm 200 L: 720 mm H: 348 mm Głęb. zabudowy (T) mm Wybranie 750 x 750 mm H L Ø 40 Ø T Zestaw do zabudowy z pokrywą czarną: S 21125S 21150S S Zestaw do zabudowy z pokrywą do wklejenia płytek: X 21125X 21150X X ZABUDOWA URZĄDZENIA ECOLIFT NA SWOBOYM PRZEWODZIE Urządzenie Ecolift Do pompowania ścieków zawierających fekalia i bez fekaliów Do zabudowy na swobodnym przewodzie NOWOŚĆ DA 40 Wolny przelot rury dzięki otwartej klapie zwrotnej Automatyczna blokada klapy zwrotnej W trybie normalnym ścieki są odprowadzane grawitacyjnie Pompa załącza się tylko podczas przepływu zwrotnego Szafka sterownicza Komfort z wyświetlaczem stanu i wskazówkami konserwacyjnymi Z opcją podłączenia do urządzeń centralnego sterowania budynkiem 100 L: 642 mm H: 405 mm 125 L: 645 mm H: 405 mm 150 L: 656 mm H: 405 mm 200 L: 720 mm H: 405 mm H 9 L

20 6 4 Budownictwo mieszkaniowe bez podłączenia do kanalizacji Budynki użyteczności publicznej, np. szpitale Budowle ogólnodostępne np. obiekty rekreacyjne 4 5 Budownictwo przemysłowe Działalność gospodarcza np. hotele Budownictwo handlowo-usługowe np. stacje benzynowe Budownictwo mieszkaniowe domy jedno- i wielorodzinne 1 Urządzenia przeciwzalewowe 2 Ecolift 3 Przepompownie 4 Wpusty/odpływy 5 Separatory 6 Oczyszczalnie ścieków Dystrybutor: Wydanie 03/2014 Zastrzega się możliwość zmian technicznych. KESSEL Sp. z o.o. ul. Innowacyjna 2 Biskupice Podgórne Kobierzyce Tel.: Faks: kessel@kessel.pl
