Spis treści. Co nowego w GRAITEC Advance PowerPack 2020 WITAMY W GRAITEC ADVANCE POWERPACK FOR ADVANCE STEEL NOWOŚCI... 4 ULEPSZENIA...

Wielkość: px
Rozpocząć pokaz od strony:

Download "Spis treści. Co nowego w GRAITEC Advance PowerPack 2020 WITAMY W GRAITEC ADVANCE POWERPACK FOR ADVANCE STEEL NOWOŚCI... 4 ULEPSZENIA..."

Transkrypt

1 Co nowego

2

3 Spis treści WITAMY W GRAITEC ADVANCE POWERPACK FOR ADVANCE STEEL NOWOŚCI... 4 Paleta PowerPack Połączenia... 4 Eksport modelu do formatu PDF 3D... 5 Menadżer części specjalnych... 6 Układ asymetryczny... 7 Sprawdź rysunki EW i EP... 8 ULEPSZENIA... 9 Śruby na krawędziach dla Przykryć podestów i Pokryć... 9 Nowe kryteria dotyczące tworzenia Przykryć podestów i Pokryć Podziel pokrywę przez punkty: Przykrycia podestów i Pokrycia Połączenie "Blacha węzłowa dla wielu stężeń" - profile złożone Eksport modelu do ACIS - eksport linii siatki Ustawienia formatu DWG/DWF - Rozbij rysunki DWG Biblioteki Structure Designer INNE POPRAWKI I ULEPSZENIA Poprawki Zimnogięte

4 Witamy w GRAITEC Advance PowerPack for Advance Steel 2020 GRAITEC ma przyjemność zaprezentować najnowszą wersję Advance PowerPack 2020, stanowiącą część pakietu Graitec Advance. PowerPackfor Advance Steel rozszrzeniem programu Autodesk Advance Steel, składająca się z unikalnych i niezbędnych narzędzi, szablonów i połączeń, zaprojektowana z zamiarem znacznego zwiększenia możliwości i wydajności użytkownika. Wersja PowerPack 2020 zawiera wiele nowości i ulepszeń istniejących narzędzi: - Eksport do pliku PDF 3D - Paleta PowerPack Połączenia - Menadżer części specjalnych - Przykrycia podestów i Pokrycia - nowe kryteria tworzenia - i więcej... Nowości Paleta PowerPack Połączenia Nowa paleta PowerPack Połączenia organizuje zbiór 29 połączeń dostępnych w pakiecie GRAITEC PowerPack for Advance Steel. Połączenia są zorganizowane w oparciu o ich rodzaj i/lub zastosowanie. Dlatego też dostępnych jest wiele kategorii, pod którymi można znaleźć konkretne połączenia: Elementy z blach Belka-belka Połączenia dla przekrojów złożonych Stężenia Płatwie Przykrycie podestu Elementy łączące Obróbka konturów Montaż Zimnogięte 4

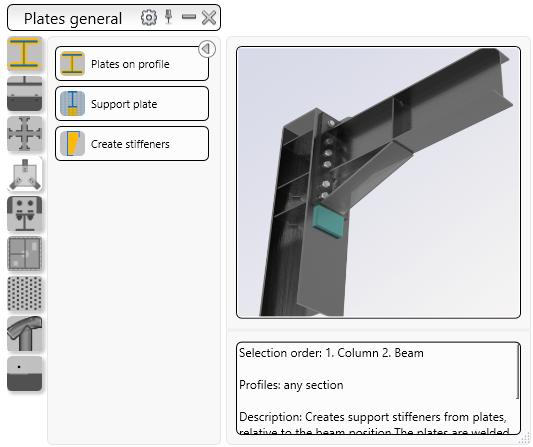

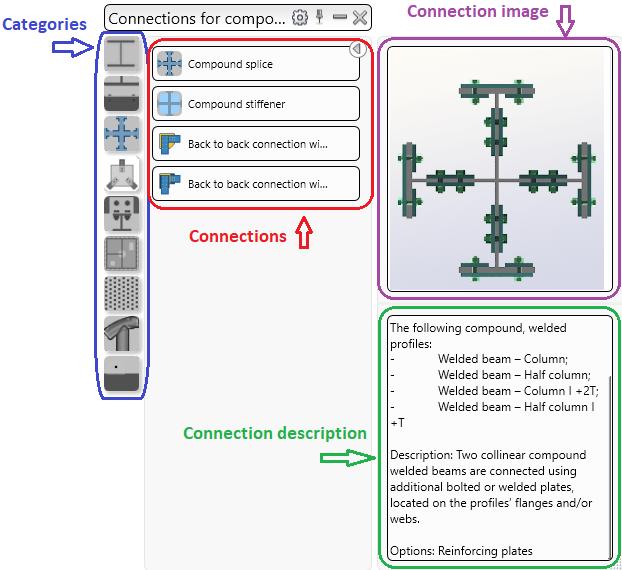

5 Paleta jest zorganizowana w następujący sposób: Po lewej stronie: Kategorie, z odpowiadającymi im połączeniami; Po prawej stronie, górna część: odpowiednie obrazy wybranego połączenia; Po prawej stronie, dolna część: krótki opis wybranego połączenia; Eksport modelu do formatu PDF 3D PDF'y 3D są doskonałym narzędziem ułatwiającym przeglądanie modeli 3D tym, którzy nie mają dostępu do Autodesk Advance Steel. Dlatego też, począwszy od wersji 2020, modele 3D z Advance Steel mogą być teraz eksportowane w plikach 3D PDF dzięki poleceniu GRAITEC PowerPack: PDF 3D. 5

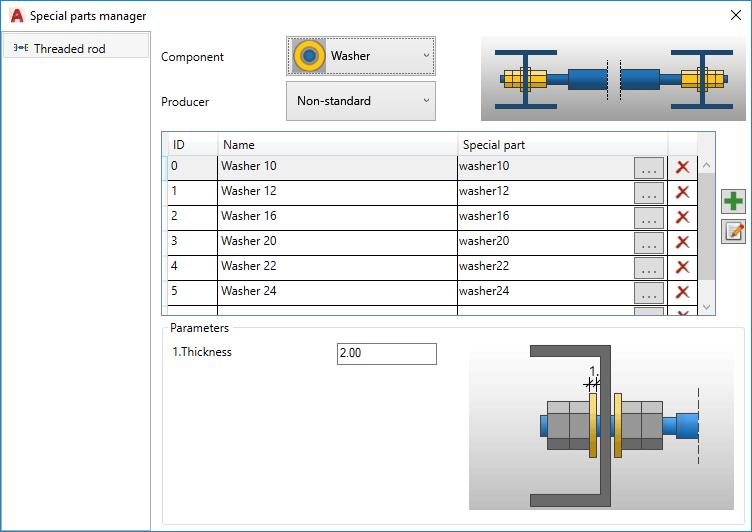

6 Menadżer części specjalnych Menadżer części specjalnych, nowa funkcja w PowerPack for Advance Steel 2020, umożliwia użytkownikowi zarządzanie specjalnymi częściami używanymi do konkretnych połączeń poprzez intuicyjny intefejs. Na podstawie danych wprowadzonych przez użytkownika, menadżer wprowadza określone części specjalne, które mogą być następnie wykorzystane w określonych połączeniach. Użytkownik może dodać niestandardowe części specjalne lub części specjalne od konkretnego dostawcy lub katalogu.rodzaj części specjalnej (komponent) jest powiązany ze złączem; po dodaniu w menedżerze części specjalnych, części specjalne staną się dostępne w złączu, pod określonym komponentem. 6

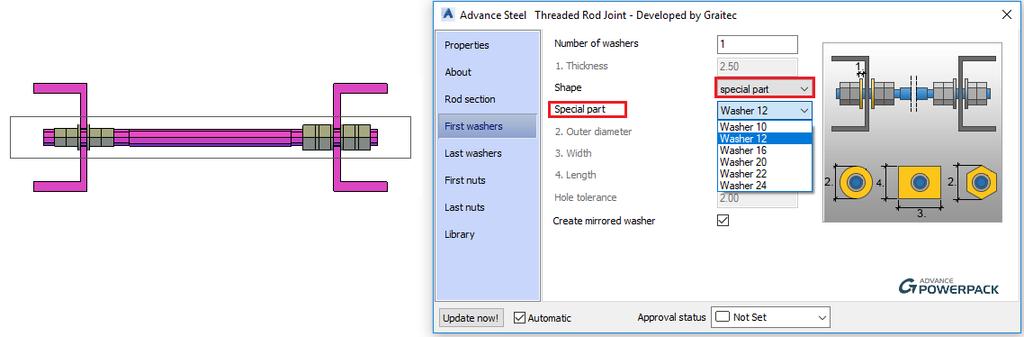

7 W wersji 2020, za pomocą tego nowego narzędzia można zarządzać częściami specjalnymi gwintowanego przegubu prętowego, nakrętek i podkładek. Specjalne części, zdefiniowane w oknie dialogowym menadżera, są następnie obciążane w oknie właściwości połączenia dla odpowiedniego elementu połączenia: Układ asymetryczny Aby przyspieszyć modelowanie i zwiększyć elastyczność, stworzono nowe połączenie: Wzór asymetryczny. Nowe polecenie pozwala użytkownikowi na tworzenie niejednorodnych układów śrub, kotew, otworów i kołków ścinanych. Asymetryczne wzory mogą być stosowane do każdego profilu i blachy. Użytkownik może przełączać się pomiędzy rodzajami obiektów łączących bezpośrednio z okna właściwości połączeń: 7

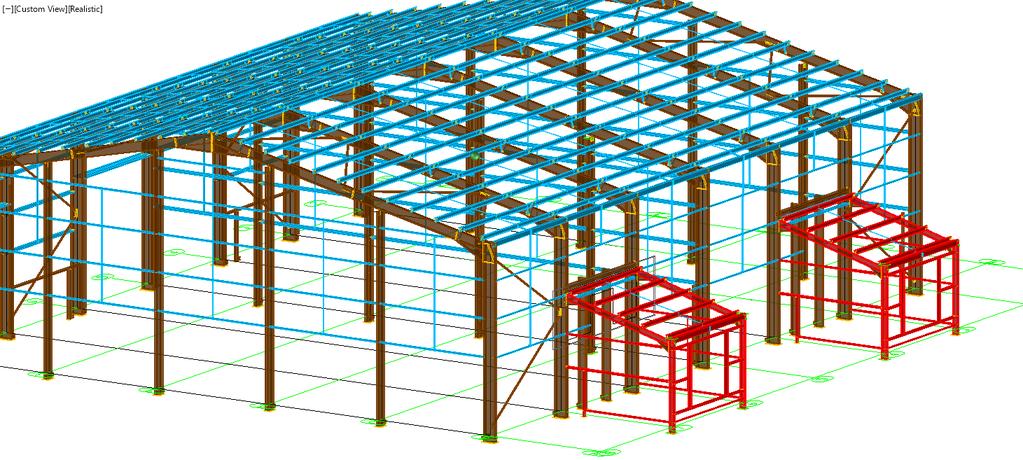

8 Sprawdź rysunki EW i EP Po co tracić czas na sprawdzanie, czy wszystkie elementy w modelu są zdetalowane, skoro można to zrobić jednym kliknięciem? Dwie nowe opcje: Sprawdź rysunki EP i Sprawdź rysunki EW dostępne w kategorii Narzędzia, szybko zidentyfikuj, które elementy nie są zdetalowane. Polecenia te sprawdzają, czy wszystkie pojedyncze części i główne części modelu mają odpowiadający im rysunek szczegółowy w Menadżerze dokumentów. Po zakończeniu wyszukiwania, jeśli są jakieś EP lub EW, które nie są połączone z rysunkiem szczegółowym, elementy zostaną zaznaczone w modelu 3D, a następnie mogą być wybrane i rozrysowane. 8

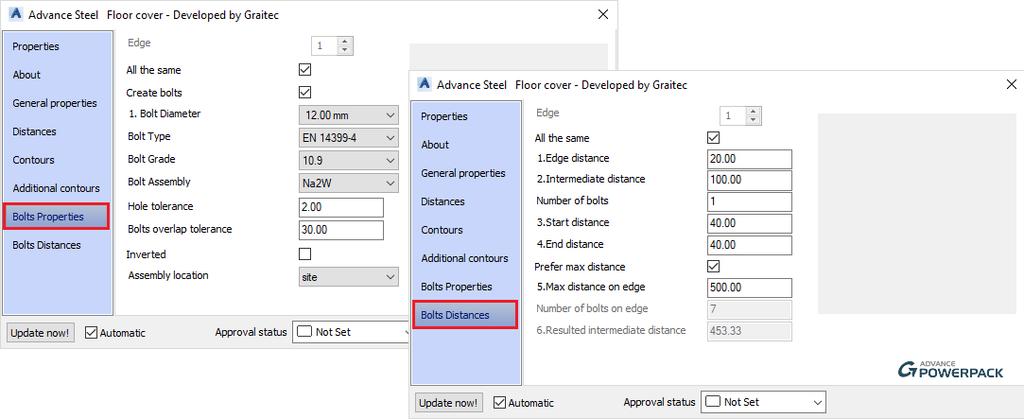

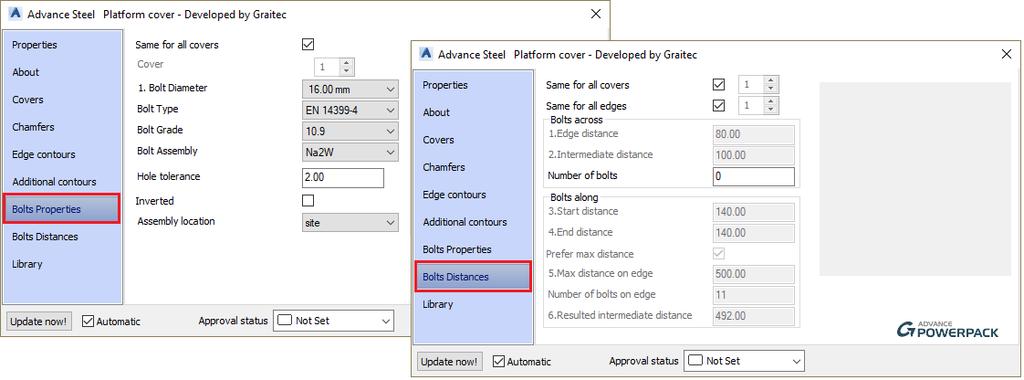

9 Ulepszenia Śruby na krawędziach dla Przykryć podestów i Pokryć W połączeniach Przykrycie podstu i Pokrycie, gdy belki są wybrane, użytkownicy mają teraz możliwość tworzenia śrub. Przykrycie podestu W złączu Przykrycie podestu, śruby łączą każdą krawędź pokrycia z belkami nośnymi. Właściwości śrub mogą być kontrolowane dla każdej części pokrycia, a ich pozycjonowanie może być ustawiane indywidualnie, na krawędź lub takie same parametry mogą być stosowane dla wszystkich krawędzi i pokryć. Uwaga: Tylko belki, które zostały wcześniej wybrane, są brane pod uwagę podczas tworzenia śrub. 9

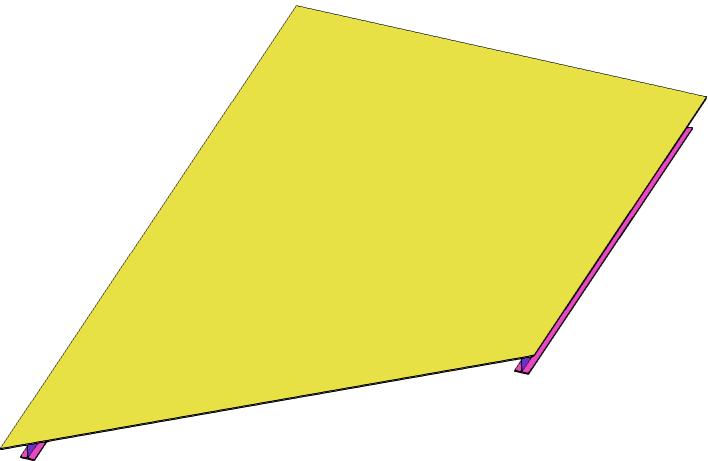

10 Pokrycie W przypadku makra Pokrycie, śruby łączą elementy pokrycia tylko w miejscu styku z belką nośną. Właściwości i pozycjonowanie śrub mogą być kontrolowane dla każdej krawędzi (dla każdej belki nośnej) lub takie same parametry mogą być stosowane dla wszystkich krawędzi. Nowe kryteria dotyczące tworzenia Przykryć podestów i Pokryć Dla większej elastyczności, połączenia platformy i pokrycia podłogowego oferują teraz możliwość tworzenia pokryć w oparciu o wybór belki, nawet jeśli wybrane elementy nie tworzą kompletnej lub zamkniętej platformy. 10

11 Zastosowanie funkcji zostało zmienione w celu wygenerowania żądanego pokrycia bez zamkniętego konturu. Dodano dodatkową funkcję, "punkt wewnątrz konturu". Ten punkt musi być prawidłowo wybrany, zgodnie z tymi krokami: 1. Wskaż narożnik na wyimaginowanym konturze, ograniczonym przez PUNKTY POCZĄTKU I KOŃCA wybranych belek oraz kierunek, w którym należy podążać za konturem, zaczynając od wybranego narożnika; 2. Wybierz punkt wewnątrz wyimaginowanego konturu i rozpocznij "rysowanie" linii od punktu do naroży, w kolejności, w jakiej pojawiają się one po wykonaniu konturu, jak opisano wcześniej; 3. Jeśli w dowolnym miejscu "wycinek" utworzony przez ostatnie dwie linie zawiera narożnik, który nie został jeszcze przetworzony, wybrany punkt jest uważany za nieważny; Należy unikać punktów, które reprezentują końce linii systemowej belek konturowych lub które mogą być rzutowane na końce linii systemowej. 4. Powtarzaj proces aż do momentu, gdy punkt będzie ważny, aby uzyskać jak najlepszy wynik. Przykłady punktu wewnątrz konturu: Elementy nośne Wybrane belki Zły punkt wewnątrz konturu: 11

12 Wyjaśnienie krok po kroku: Krok 1: wybierz narożnik i kierunek Krok 2: wybierz punkt i narysować wyimaginowane linie od tego punktu do końców wybranych belek, w wybranym kierunku Powstałe linie definiujące kontur utworzonego pokrycia: 12

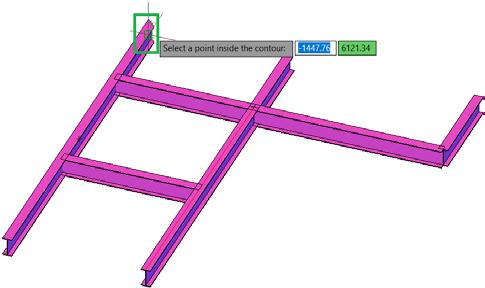

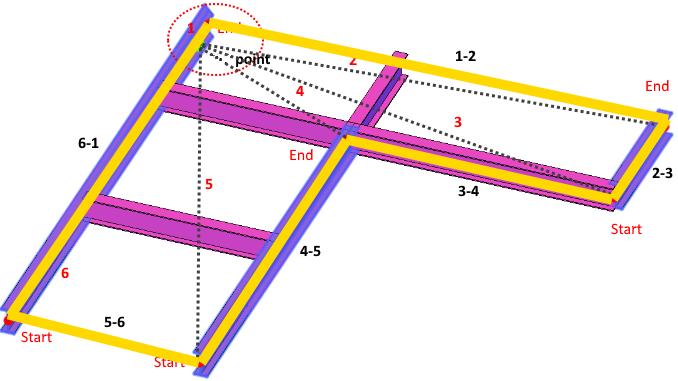

13 Prawidłowy punkt wewnątrz konturu: Wyjaśnienie krok po kroku: Krok 1: wybierz narożnik i kierunek Krok 2: wybierz punkt i narysować wyimaginowane linie od tego punktu do końców wybranych belek, w wybranym kierunku 13

14 Krok 3: linie wynikowe, które określają kontur utworzonego pokrycia: Podziel pokrywę przez punkty: Przykrycia podestów i Pokrycia Kolejną nowością, która oferuje większą elastyczność modelowania, jest możliwość dzielenia platformy i pokrywy podłogowej poprzez wybór punktu, oprócz opcji wyboru belki podczas tworzenia pokrywy. Nawet jeśli wybrane punkty znajdują się wewnątrz konturu, zwóć uwagę na punktu odniesienia "p2" na obrazku poniżej, wynikowy podział zostaje rozszerzony na elementy nośne i zawsze tworzony jest "Podział". Podział według punktów działa poprzez wybranie każdego punktu o pożądanym kształcie rozcięcia: 14

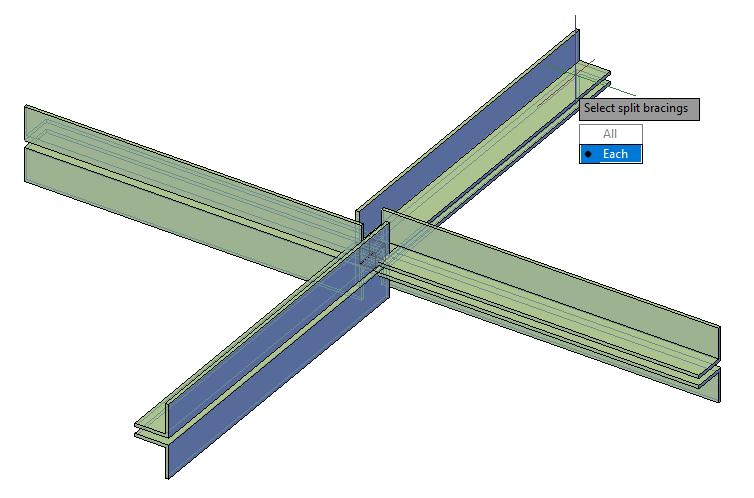

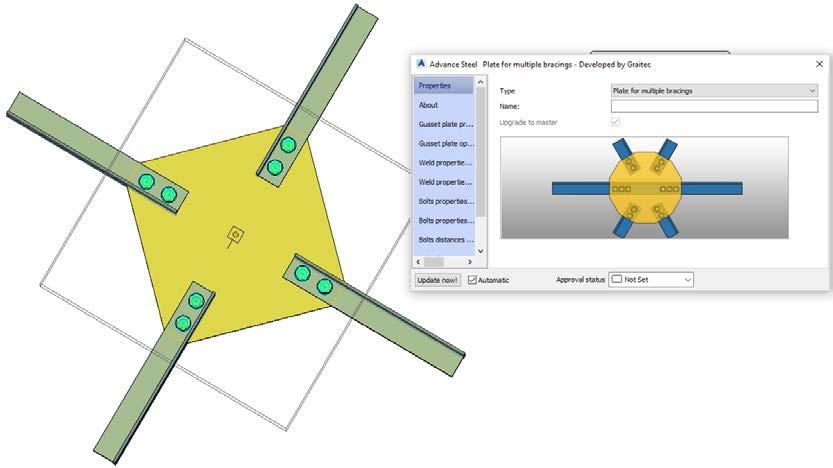

15 Połączenie "Blacha węzłowa dla wielu stężeń" - profile złożone Począwszy od wersji 2020, połączenie "Wielokrotne stężenia płytowe" może być stosowane zarówno do belek złożonych, jak i elementów wielogałęziowych modelowanych jako niezależne profile. Ta nowa opcja daje użytkownikowi większą elastyczność modelowania w definiowaniu i wybieraniu typów przekątnych, zgodnie z wymaganiami projektu. Wybierając opcję "Każdy", użytkownik może wybrać niezależne profile będące gałęziami: Wybrać elementy tworzące jedno stężenie podzielone - kliknięcie prawym przyciskiem myszy/enter Wybrać stężenie ciągłe lub pomiąć - kliknij prawym przyciskiem myszy/enter Wybrać stężenie referencyjne - kliknięcie prawym przyciskiem myszy/enter Wybrać środek blachy 15

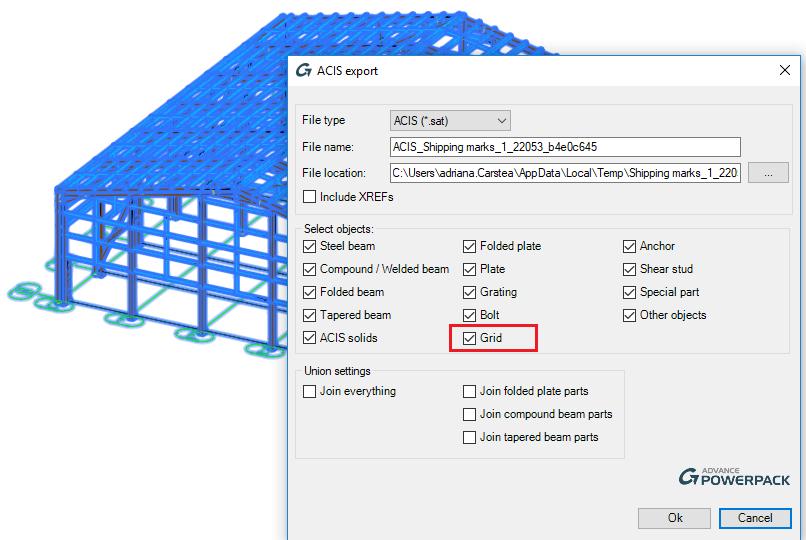

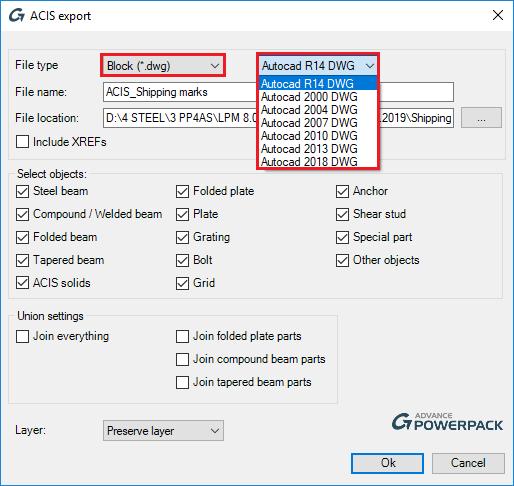

16 Eksport modelu do ACIS - eksport linii siatki Począwszy od wersji 2020, eksport model do ACIS ma nową opcję. Siatka może być również eksportowana w trakcie procesu. Jest ona rozbita na linie i tekst. Aby aktywować polecenie, należy wybrać opcję "Siatka", znajdującą się pod opcjami "Wybierz obiekty". Ustawienia formatu DWG/DWF - Rozbij rysunki DWG Polecenie Rozbij rysunki zawiera teraz nową opcję, która pozwala na większą elastyczność. Format DWG/DXF, w którym rysunki szczegółowe są eksplodowane, można ustawić z wybranego pola wyboru przed wykonaniem rozbicia. 16

17 To samo dotyczy modeli rozbijanych w formacie DWG przy użyciu Eksportu modelu do ACIS. Format DWG można wybrać z pola wyboru. Biblioteki Nowe profile są dostępne w wersji pakietu Power Pack PRUSZYŃSKI,polski dostawca profili zimnogiętych, posiada zaktualizowaną bazę profili dostępną obecnie w Power Pack for Advance Steel: Polski PRUSZYŃSKISigma Graitec i Polski PRUSZYŃSKI Z Graitec Katalog polskiego dostawcy jest dodawany do bazy danych jako profile standardowe, co oznacza, że nie ma ograniczeń w ich wykorzystaniu. 17

18 Structure Designer Structure Designer może być teraz konfigurowany przez wykorzystanie z rekordów z AstorRules - tabela JointsGUIAllowedSections (podobna do niektórych standardowych makr AS). Pozwala to klientom dostosować i rozszerzyć zawartość dostępną w ustawieniach wyboru profilu, dla każdego typu elementu. Poniżej podano wymagane nazwy dla wpisów w tabeli JointName, dla każdego typu elementu wewnątrz makra: Elementy "Słupy" "Rygle" "Belki poprzeczne" "Słupy ścian szczytowych" "Płatwie" "Płatew okapowa" "Rygle ścienne" "Stężenia ścian" "Stężenia dachu" "Platformy - skrajne belki" "Platformy - belki drugorzędne" "Platformy - słupy narożne" "Platformy - słupy skrajne" "Platformy - wsporniki" "Belki pośrednie" "Okładziny" "Drzwi - Nadproża" "Drzwi - słupki" "Bramy - nadproża" "Bramy - Słupki" "Okna - Nadproża" "Okna - Słupki" Odpowiednie nazwy "GRTCStructureDesigner Columns" "GRTCStructureDesigner Rafters" "GRTCStructureDesigner TransversalBeams" "GRTCStructureDesigner GablePosts" "GRTCStructureDesigner Purlins" "GRTCStructureDesigner EavesPurlin" "GRTCStructureDesigner SideRails" "GRTCStructureDesigner SideBracings" "GRTCStructureDesigner RoofBracings" "GRTCStructureDesigner PlatformMarginalBeams" "GRTCStructureDesigner PlatformSecondaryBeams" "GRTCStructureDesigner PlatformCornerColumns" "GRTCStructureDesigner PlatformMarginalColumns" "GRTCStructureDesigner PlatformCantilevers" "GRTCStructureDesigner IntermediateBeams" "GRTCStructureDesigner Claddings" "GRTCStructureDesigner DoorHeaders" "GRTCStructureDesigner DoorPosts" "GRTCStructureDesigner GateHeaders" "GRTCStructureDesigner GatePosts" "GRTCStructureDesigner WindowHeaders" "GRTCStructureDesigner WindowPosts" Przekroje Thomas Panels są teraz dostępne w programie Structure Designer. Niektóre profile zostały udostępnione w makro, zgodnie z życzeniem użytkowników: profile zimnogięte do otworów i belek pomostowych; okrągłe kształtowniki zamknięte na słupy, rygle, elementy platform; kształtowniki stalowe okrągłe do stężeń bocznych i dachowych oraz wsporników. 18

19 Inne poprawki i ulepszenia Poprawki Korekta ustawienia usztywnienia do wybranego punktu wstawienia dla połączenia Usztywnienia złożonego Korekta zachowania się przy doborze i edycji otworów pod Połączenie mijankowego dla belek falistych i krat Korekta położenia elementów usztywniających dla połączenia - Połączenie na przecięciu Korekta Połączenia na przcięciu - szerokość pasa belki ze środnikiem falistym i belki/słupa spawanego jest rozpoznawana, gdy domyślnie plachy ustawione są zastosowane Usprawnienie Połączenia na przecięciu - profil może być edytowany, nawet jeśli został już dostosowany Korekta położenia profilu wzmacniającego dla Połączenia płatwi blachą giętą Korekta zachowania sprzy zmianie liczby punktów dla Cięcia do zakrzywionego elementu - obróbki dla blachy Korekta zachowania, opcja kopiowania AS, działa z makrem Blachy wzmacnajęce dla kątowników Korekta zachowania się połączenia Blacha podpierająca - wartość luzu nie jest już resetowana. Korekta Połączenia przekrojów złożonych (z blachami i profilami) aby było ono rozpoznawane w nowszej wersji modelu Korekta Połączenie prętem gwintowanym aby było ono rozpoznane w nowszej wersji modelu Korekta połączenia Zaczepy/Otwory (ucho montażowe) dla przypadku zależnego od środka ciężkości - wiersz poleceń jest zsynchronizowany z rzeczywistą funkcjonalnością Poprawa zachowania się makra Obramowania krat/blach - pierwsza blacha zewnętrzna może zostać usunięta bez wpływu na pozostałe blachy. Korekta połączenia Blacha węzłowa dla wielu stężeń w celu prostego cięcia elementów dla opcji "każdy" Ulepszenie makra Pokrycie podestu - dodatnie wartości odległości brzegowych przesuwają śruby do środka; gdy liczba śrub jest większa niż 1, śruby są tworzone wewnątrz. Korekta połączenia ze blach spawanych oraz możliwość tworzenia tylko otworów pod połączenie "Płatew prostokątna" Zimnogięte Różne poprawki funkcjonalności i ulepszenia dla połączeń płatwiowych (pozycjonowanie i wyrównywanie elementów; zachowanie otworów) W przypadku połączenia płatwi, jeśli odstęp między belką główną a płatwiami jest inny niż w przypadku połączenia katalogowego, na pasku sterowania pojawi się komunikat ostrzegawczy: Dodano nowe możliwości w zakresie tworzenia standardowych połączeń płatwi i połączeń płatwi nieciągłych: po utworzeniu połączenia i wykryciu wpisu w bibliotece, użytkownik może dodać/usunąć profil uciąglający i/lub pozostać, bez konieczności zaznaczania pola wyboru "Niestandardowy" w zakładce Biblioteka: 19

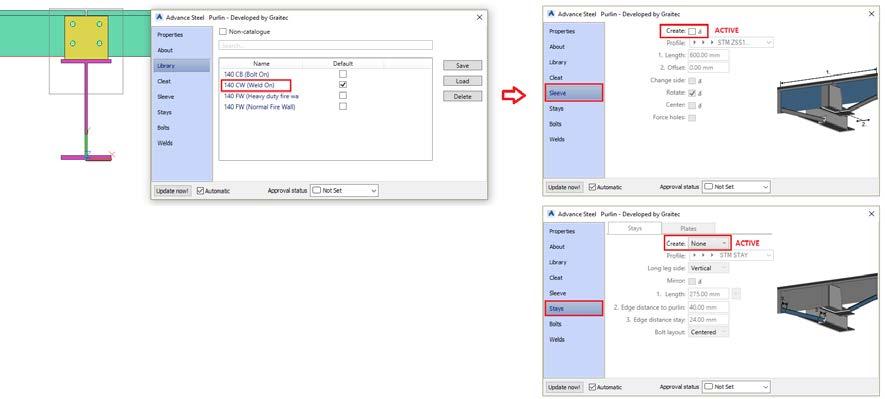

20 Różne poprawki i ulepszenia funkcjonalności dla połączeń płatwi jednoprzęsłowych połączenie (pozycjonowanie i wyrównywanie elementów) Przeglądane i aktualizowane biblioteki dla firmy Steadmans - Połączenia Płatwi Przeglądane i aktualizowane biblioteki dla Steadmans - Połączenie płatwi jednoprzęsłowych Przeglądane i aktualizowane biblioteki dla Steel Sections - Połączenie płatwi Przeglądane i aktualizowane biblioteki Steel Sections - Połączenie płatwi jednoprzęsłowych Skonfigurowane biblioteki dla Thomas Panel - Połączenia Płatwi Skonfigurowane biblioteki dla Thomas Panel - Połączenie płatwi jednoprzęsłowych Usprawnienie makr dla tężnika międzypłatwiowego - możliwość wygenerowania systemu stężenia bez wybierania rygli ściennych 20
