1 Biblioteka obiektów BIM Akcesorium Ściany Produkty Kingspan Polska dla programu ARCHICAD 21

2 1. INFORMACJE OGÓLNE Biblioteka KINGSPAN PŁYTY WARSTWOWE dla programu ARCHICAD 21 pozwala na tworzenie złożonych obiektów parametrycznych reprezentujących systemowe rozwiązania KINGSPAN. 2. WYMAGANIA SYSTEMOWE Biblioteka Kingspan została opracowana w wersji ARCHICAD 21. Obiekty parametryczne KINGSPAN ŚCIANY WARSTWOWE można wstawiać do projektu jako niezależne obiekty, lecz do wykorzystania pełnej funkcjonalności należy zainstalować Dodatek Wyposażenie Dachu/Stropu/Ściany. 3. INSTALACJA - KOMPONENTY SYSTEMOWE 3.1. Dla poprawnego działania Biblioteka Kingspan wymaga zainstalowania Dodatku Wyposażenie Dachu/Stropu/Ściany, który należy pobrać ze strony GRAPHISOFT. Z poziomu programu ARCHICAD wybieramy z menu górnego: Pomoc / ARCHICAD Downloads. ( Na stronie należy wybrać odnośnik Goodies for ARCHICAD a następnie pobrać plik instalatora ARCHICAD 21 Goodies Suite installer dla odpowiedniego systemu operacyjnego.

W tym katalogu zainstalowane zostaną również Dodatki.

3 3.3. Instalator przeprowadzi przez proces instalacji. Po zaakceptowaniu licencji użytkownika instalator automatycznie wyświetli katalog, w którym zainstalowany został ARCHICAD. W tym katalogu zainstalowane zostaną również Dodatki. Wybranie innego katalogu spowoduje wyświetlenie ostrzeżenia o konieczności wybrania właściwego katalogu ARCHICAD Następnie wyświetlone zostanie okno wyboru dodatków do zainstalowania. Należy wybrać Wyposażenie Dachu/Stropu/Ściany Jeżeli proces instalacji przebiegł pomyślnie, Dodatek będzie dostępny w menu górnym: Projekt/Dodatki/Wyposażenie/Akcesorium Dachu/Stropu/Ściany

4 4. WSTAWIANIE OBIEKTU DO PROJEKTU Obiekty KINGSPAN PŁYTY WARSTWOWE można wstawiać do projektu na trzy sposoby: A. Samodzielny obiekt - wybierając narzędzie Obiekt możemy wstawić obiekt do projektu jako niezależny element. Użytkownik może edytować jego standardowe wymiary takie jak długość i wysokość oraz specyficzne parametry dostępne z poziomu interfejsu obiektu. B. Za pomocą Narzędzia Wyposażenie/Akcesorium Ściany. - należy wybrać element wyposażenia w oknie dialogowym Akcesorium Ściany i określić jego parametry. Następnie na rzucie narysować polilinię. Wybrany obiekt wyposażenia zostanie wstawiony w oparciu o metodę geometrii polilinii. C. W odniesieniu do elementów budynku typu Ściana - należy zaznaczyć element Ściany na rzucie lub w oknie 3D, wybrać obiekt KINGSPAN PŁYTY ŚCIENNE za pomocą funkcji z menu górnego Projekt/Dodatki/Akcesorium Ściany. Obiekt zostanie utworzony w oparciu o geometrię elementu ściany. Obiekty wyposażenia są aktualizowane w oparciu o zmiany 1. Narysuj polilinię, na podstawie której wstawione zostaną obiekty akcesorium 2. Kliknij dwukrotnie aby zatwierdzić kształt polilinii. Obiekty zostaną wstawione do projektu elementów do których są przypisane: Usunięcie elementu budynku spowoduje usunięcie wszystkich obiektów wyposażenia mu przypisanych. Aktualizacja parametrów obiektów wyposażenia odbywa się na bieżąco ze zmianami parametrów elementów budynku (np. zmiana geometrii ścian powoduje odpowiednią zmianę geometrii ich wyposażenia).

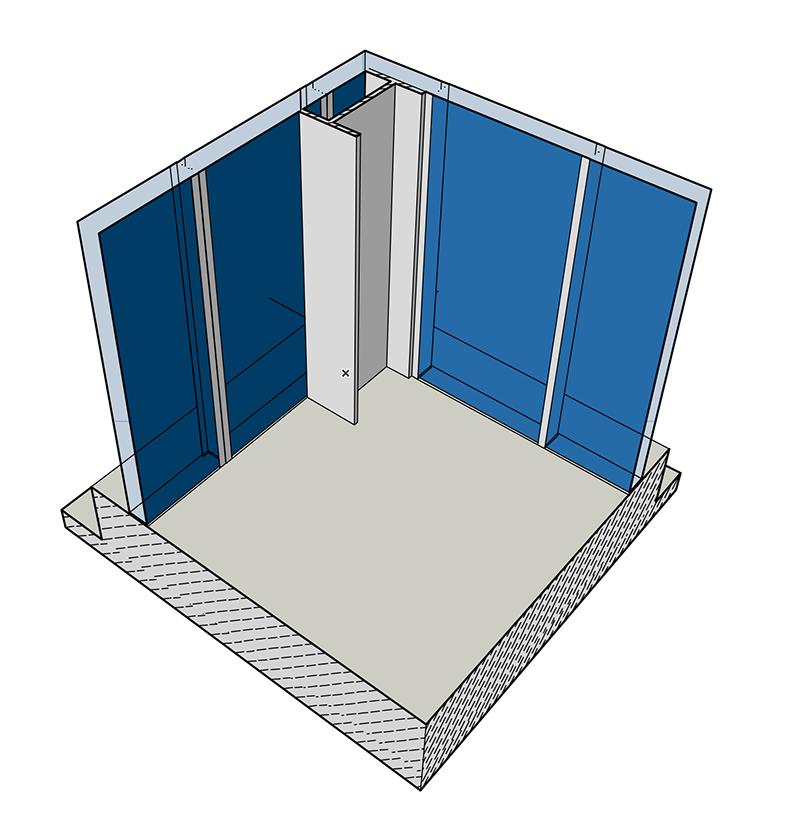

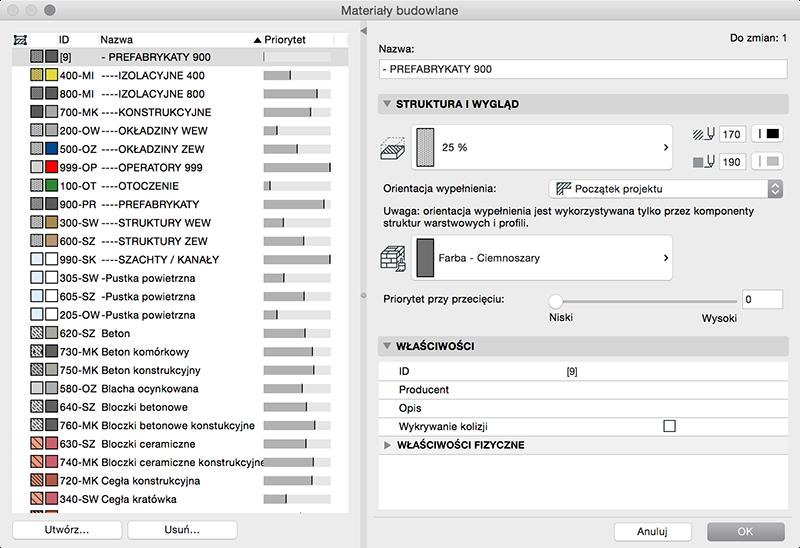

5 5. METODA MODELOWANIA - UŻYCIE ŚCIANY REFERENCYJNEJ 5.1. W przypadku Biblioteki KINGSPAN PANELE ŚCIENNE elementy ścian wykorzystywane są jako elementy referencyjne, na podstawie których utworzone zostaną obiekty paneli ściennych. W przypadku typowej konstrukcji stalowej ściana referencyjna powinna pokrywać się z przestrzenią podkonstrukcji (pomiędzy wewnętrzną powierzchnią płyty warstwowej a właściwą konstrukcją budynku) Ściana referencyjna definiuje przestrzeń na podkonstrukcję 5.2. Ściana referencyjna nie reprezentuje konkretnego elementu budynku i powinna być niewidoczna na rysunkach 2D oraz nie powinna wpływać na geometrię innych elementów. W tym celu należy przypisać ścianie referencyjnej materiał budowlany o najniższym Priorytecie przecięcia (1). Należy również wyłączyć opcję Wykrywanie kolizji (2) w zakładce Właściwości okna Ustawień Materiałów budowlanych. Dzięki temu ściana referencyjna pozostanie niewidoczna dla elementów przecinających jej geometrię.

6 W przypadku eksportu modelu do pliku IFC należy w zakładce Ustawienia okna Translatora IFC/Konwersja Geometrii(3) włączyć opcję Eksportuj tylko geometrię uwzględniającą wykrywanie kolizji (4) Należy pamiętać aby linie odniesienia ścian referencyjnych biegły w tym samym kierunku.

6. WSTAWIANIE DO PROJEKTU OBIEKTU PŁYT WARSTWOWYCH KINGSPAN 6.1. Narysuj łańcuch ścian referencyjnych zgodnie ze specyfiką projektu. 6.2.

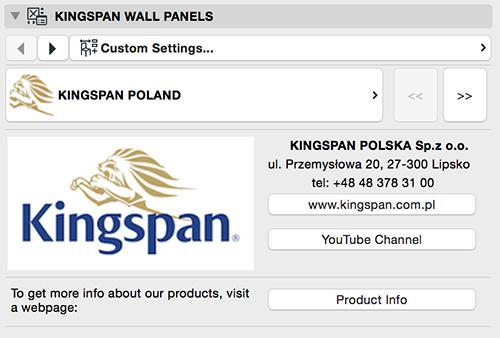

7 6. WSTAWIANIE DO PROJEKTU OBIEKTU PŁYT WARSTWOWYCH KINGSPAN 6.1. Narysuj łańcuch ścian referencyjnych zgodnie ze specyfiką projektu W oknie Rzutu lub 3D zaznacz ściany referencyjne a następnie wybierz z menu górnego Projekt/Dodatki/Wyposażenie/Akcesorium Ściany. W oknie dialogowym wskaż obiekt Panelu Ściennego KINGSPAN. Po zatwierdzeniu wyboru określ po której stronie ściany referencyjnej ma zostać utworzony obiekt (kursor zmieni się w Oko ). 7. EDYCJA GEOMETRII Z POZIOMU INTERFEJSU GRAFICZNEGO 7.1. Interfejs obiektu składa się z 8 stron zawierających następujące parametry KINGSPAN POLSKA (Strona producenta) Strona zawiera podstawowe informacje na temat firmy KINGSPAN Polska

7.1.2. STRONA PRODUKTU (Nazwa produktowa płyty ściennej) Podtytuł strony informuje do jakiej rodziny produktów należy wybrany obiekt płyty (np.

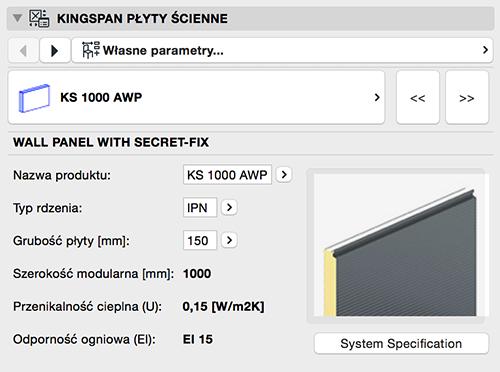

8 STRONA PRODUKTU (Nazwa produktowa płyty ściennej) Podtytuł strony informuje do jakiej rodziny produktów należy wybrany obiekt płyty (np. Ukryty łącznik, Akustyczna, Chłodnicza) Nazwa płyty nazwa handlowa płyty Rodzaj rdzenia płyty Grubość Szerokość modularna płyty Przenikalność cieplna Odporność ogniowa Specyfikacja systemu przycisk z odnośnikiem http przenoszącym użytkownika do przeglądarki internetowej ze stroną wybranego produkt Obrazek podglądu

Wybór profilacji ma wpływ na wygląd elementu płyty na rysunkach elewacji/ widokach 3D.

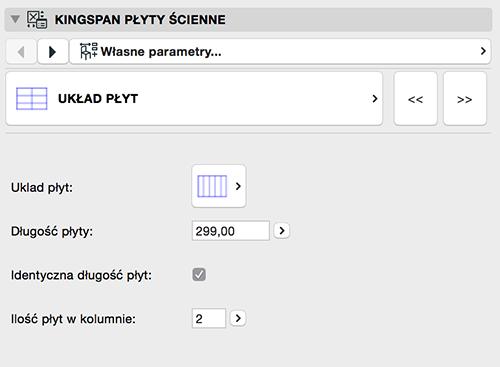

9 PROFILACJA PŁYTY Na tej stronie znajdują się parametry dotyczące specyfikacji profilacji zew/wew płyty. Wybór profilacji ma wpływ na wygląd elementu płyty na rysunkach elewacji/ widokach 3D. Jeżeli użytkownik nie chce aby wyświetlane były krawędzie profilacji może uaktywnić opcję Schowaj krawędzie profilacji SCHEMAT UKŁADU PŁYT Parametry w tej zakładce pozwalają kontrolować układ oraz długość płyt.

Układ płyt Poziomy/Pionowy Długość płyty zakres długości zależy od wybranego produktu. Obiekt wstawi panele o wskazanej długości. Długość ostatniego panelu dopasuje się do końca ściany referencyjnej.

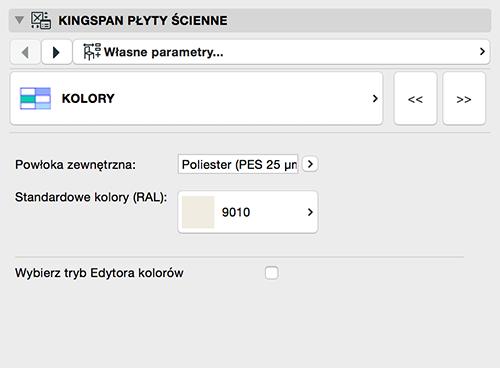

5. KOLORY Użytkownik może wybrać jednolity kolor z dostępnej Standardowej palety kolorów RAL. Dostępność kolorów zależy od wybranego Rodzaju okładziny.

10 Układ płyt Poziomy/Pionowy Długość płyty zakres długości zależy od wybranego produktu. Obiekt wstawi panele o wskazanej długości. Długość ostatniego panelu dopasuje się do końca ściany referencyjnej. Identyczna długość płyt Po zaznaczeniu tej opcji uaktywni się pole Ilość płyt w rzędzie/kolumnie Płyty przyjmą jednakową długość wynikającą z przyjętego podziału i długości ściany referencyjnej KOLORY Użytkownik może wybrać jednolity kolor z dostępnej Standardowej palety kolorów RAL. Dostępność kolorów zależy od wybranego Rodzaju okładziny. W przypadku wybrania opcji Własny kolor, wybór kolorów rozszerzy się do wszystkich dostępnych wykończeń ARCHICAD Włącz Tryb Edytora kolorów opcja aktywuje możliwość indywidualnego przypisania koloru RAL do poszczególnych płyt obiektu. W tym celu w oknie rzutu pojawi się kład obiektu oraz paleta podręczna z zestawem kolorów RAL

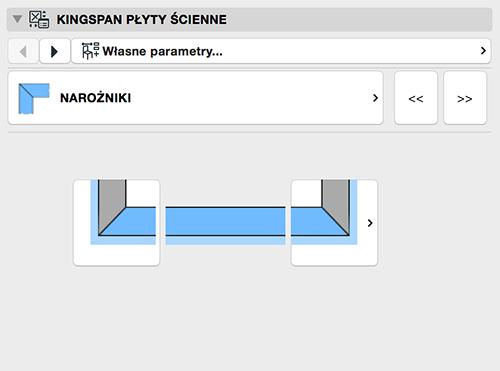

NAROŻNIKI Z rozwijanych menu użytkownik może wybrać rodzaje połączeń pomiędzy obiektami (ścianami referencyjnymi).

11 Wybierz kolory RAL do palety pozwala dobrać zestaw kolorów, które następnie zostaną przypisane do poszczególnych płyt obiektu. Ustaw jednollity kolor przywraca wszystkim płytom identyczny kolor RAL NAROŻNIKI Z rozwijanych menu użytkownik może wybrać rodzaje połączeń pomiędzy obiektami (ścianami referencyjnymi). Do dyspozycji są cztery układy: Uwaga: w przypadku gdy sąsiednie ściany referencyjne nie mają przypisanych obiektów, zmiany zakończeń będą widoczne dopiero po powtórnym otworzeniu okna dialogowego Ustawień obiektu.

7.1.7. ELEMENTY WYKOŃCZENIA (obróbki blacharskie) Na tej stronie użytkownik decyduje o wyborze obróbek blacharskich

Krawędzie zostały podzielone na trzy kategorie dostępne poprzez trzy przyciski w lewym górnym rogu strony: OBRÓBKA

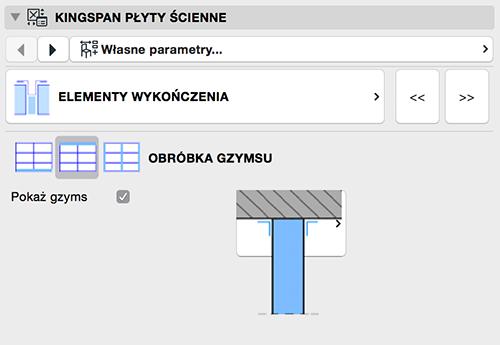

12 ELEMENTY WYKOŃCZENIA (obróbki blacharskie) Na tej stronie użytkownik decyduje o wyborze obróbek blacharskich dla poszczególnych krawędzi obiektu. Krawędzie zostały podzielone na trzy kategorie dostępne poprzez trzy przyciski w lewym górnym rogu strony: OBRÓBKA COKOŁU Obróbka blacharska cokołu. Dostępne są dwa rodzaje cokołu: Cofniętyi i Wysunięty Pokaż cokół wyświetla elementy cokołu Szerokość cokołu(a) Dostosowuje szerokść obróbki do cokołu OBRÓBKA GZYMSU

wyświetlają komponenty obróbek blacharskich na początku obiektu (początek ściany referencyjnej) natomiast koniec obiektu ma włączoną opcję Tylko szczelina 7.1.8.

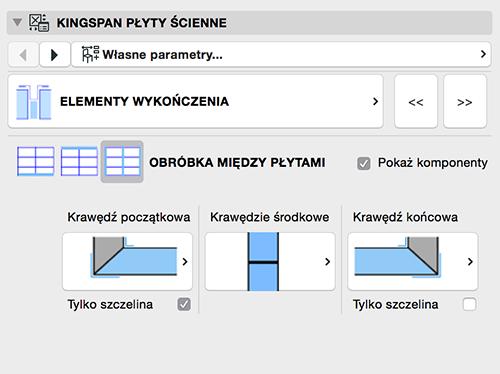

13 OBRÓBKA MIĘDZY PŁYTAMI Pokaż komponenty włącza wyświetlanie obróbek blacharskich. W przypadku połączeń pomiędzy dwiema równoległymi ścianami aby uniknąć sytuacji powielających się obróbek dostępna jest opcja Tylko szczelina Domyślne ustawienia obiektu wyświetlają komponenty obróbek blacharskich na początku obiektu (początek ściany referencyjnej) natomiast koniec obiektu ma włączoną opcję Tylko szczelina ZESTAWIENIA ILOŚCIOWE Na tej stronie zestawione zostały podstawowe dane ilościowe takie jak: Ilość pełnych płyt Całkowita długość pełnych płyt Powierzchnia całych płyt Całkowity ciężar płyt Opcja Uwzględnij obiekt w listach pozwala na uwzględnianie/wykluczanie obiektu z listy zestawień.

8. LISTY I ZESTAWIENIA ILOŚCIOWE W PROGRAMIE ARCHICAD 8.1. W programie ARCHICAD dostępne są dwa rodzaje zestawień ilościowych: Listy komponentów oraz Zestawienia interaktywne. 8.2.

Listy dostępne są z menu Dokumentacja/Dodatki do Listy/Listy Komponentów. Użytkownik ma do wyboru 2 listy: KINGSPAN - obróbki blacharskie oraz KINGSPAN - Panele. 8.3.

14 8. LISTY I ZESTAWIENIA ILOŚCIOWE W PROGRAMIE ARCHICAD 8.1. W programie ARCHICAD dostępne są dwa rodzaje zestawień ilościowych: Listy komponentów oraz Zestawienia interaktywne Biblioteka KINGSPAN PŁYTY WARSTWOWE zawiera zdefiniowane listy zestawiające ilość paneli składających się na pojedynczy obiekt oraz listę długości obróbek blacharskich. Listy dostępne są z menu Dokumentacja/Dodatki do Listy/Listy Komponentów. Użytkownik ma do wyboru 2 listy: KINGSPAN - obróbki blacharskie oraz KINGSPAN - Panele Zestawienia interaktywne dostępne są jako oddzielne pliki w formacie xml (dołączone do biblioteki), które należy zaimportować do projektu poprzez okno Parametry schematów zestawień interaktywnych.
