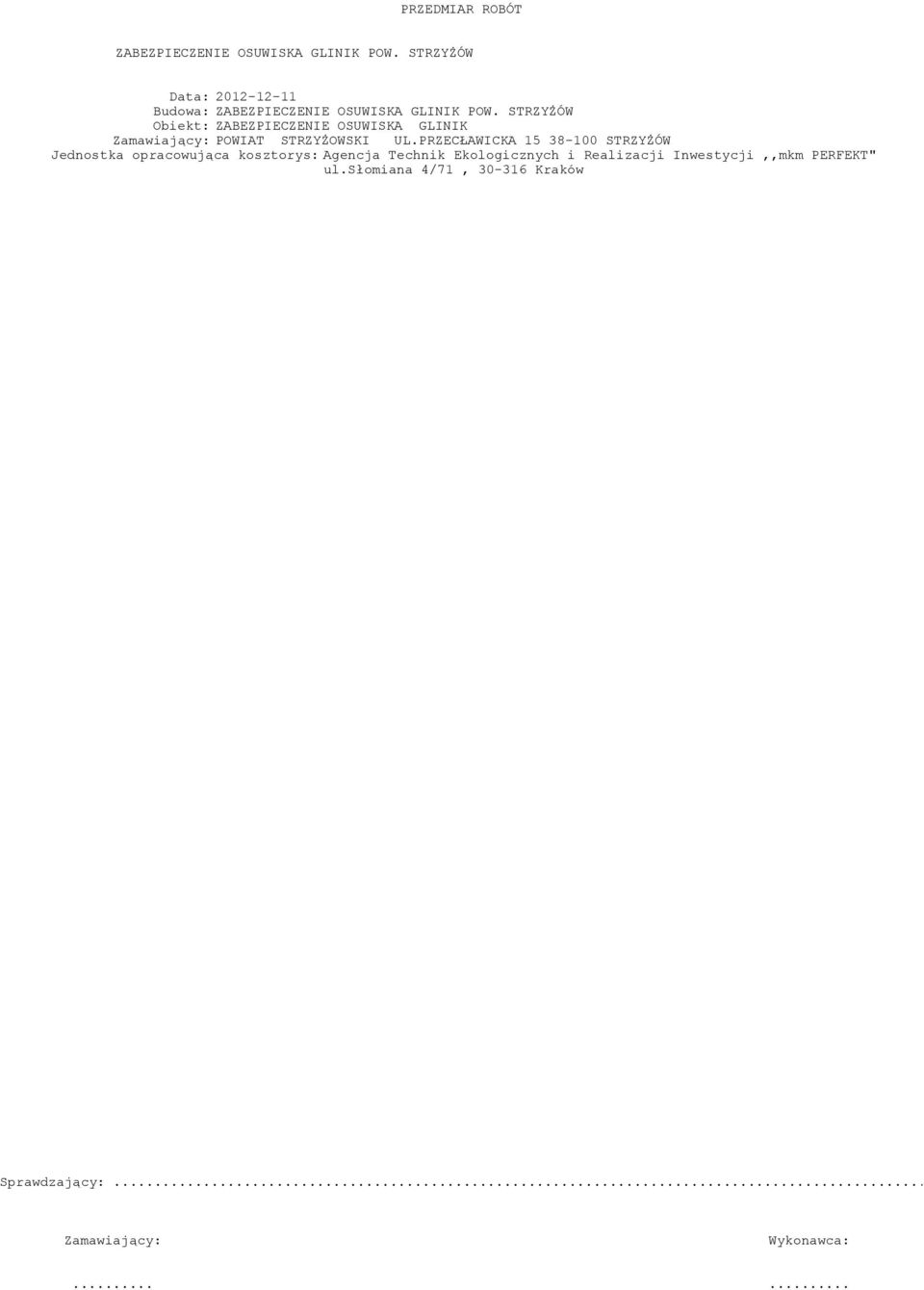

1 PRZEDMIAR ROBÓT Data: Budowa: Obiekt: ZABEZPIECZENIE OSUWISKA GLINIK Zamawiający: POWIAT STRZYśOWSKI UL.PRZECŁAWICKA Jednostka opracowująca kosztorys: Agencja Technik Ekologicznych i Realizacji Inwestycji,,mkm PERFEKT" ul.słomiana 4/71, Kraków Sprawdzający:... Zamawiający: Wykonawca:......

2 POW.-Nowy 2 przedmiar strona nr: 2 Przedmiar robót 1 GLINIK 1.1 ROBOTY PRZYGOTOWAWCZE KNRW 201/113/4 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym lub podgórskim 0,042+0,0297+0,030+0,0055+0, ,021+0,0095+0,0083 = 0,177 0,177 0,177 km 1.2 UMOCNIENIE ROWU I ODBUDOWA ROWU KNRW 201/408/3 (1) Odbudowa wykopy ręczne rowów i kanałów nachylenie skarp 1:1,5; szerokość dna do 1 m, grunt kategorii IV, głębokość do 1,0 m 48,2*(0,5+2,5)/2*1,2 = 86,760 86,760 86,760 m KNR 231/105/1 zagęszczeniu 3 cm łącznie 10 cm 48,2*(1,25+0,5+1,25) = 144, , ,600 m KNR 231/105/2 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za kaŝdy następny 1 cm grubości warstwy 48,2*(1,25+0,5+1,25) = 144, , ,600 7 m KNR 911/501/1 Uszczelnienie gruntu bentomata 48,2*(0,6+1,55+0,5+1,55+0,6) = 231, , ,360 m KNR 231/606/1 Ścieki z elementów betonowych, na podsypce piaskowej, grubość prefabrykatów 15 cm 48,2 = 48,200 48,200 48,200 m KNR 231/105/1 zagęszczeniu 3 cm łącznie 10 cm 48,2*(0,9+0,9) = 86,760 86,760 86,760 m KNR 231/105/2 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za kaŝdy następny 1 cm grubości warstwy 48,2*(0,9+0,9) = 86,760 86,760 86,760 7 m KNR 201/520/1 Umocnienie skarp i dna kanałów płytami prefabrykowanymi 48,2*(0,9+0,9) = 86,760 86,760 86,760 m KNR 201/508/2 Darniowanie, skarp na płask bez humusu - nad płytami 48,2*(0,6+0,4) = 48,200 48,200 48,200 m KNR 201/212/8 (2) Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii IV, spycharka 55 kw, samochód 5-10 t -ODWÓZ NADMIARU ZIEMI 86,76 = 86,760 86,760 86,760 m KNR 201/214/2 (2) Nakłady uzupełniające do tablic za kaŝde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po terenie lub drogach gruntowych, grunt kategorii III-IV, samochód 5-10 t-odwóz NADMIARU ZIEMI 86,76 = 86,760 86,760 86, m3 1.3 ODBUDOWA PRZEPUSTÓW KNNR 5/721/1 Cięcie nawierzchni mechanicznie, z mas mineralno-asfaltowych, głębokość 5 cm 5,00*2 = 10,000 19,00*2 = 38,000 48,000 48,000 m KNNR 5/721/2 Cięcie nawierzchni mechanicznie, z mas mineralno-asfaltowych, dodatek za kaŝdy następny 1 cm głębokości (ponad 5) 5,00*2 = 10,000 19,00*2 = 38,000 48,000 48, m

3 POW.-Nowy 2 przedmiar strona nr: KNR 231/803/3 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, mechanicznie, grubość nawierzchni 3 cm 5*19,00 = 95, , ,000 m KNR 231/803/4 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, mechanicznie, dodatek za kaŝdy dalszy 1 cm 5*19,00 = 95, , , m KNR 231/802/7 Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, grubość podbudowy 15 cm 5*18,00 = 90, , ,200 m KNR 231/802/8 Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, dodatek za kaŝdy dalszy 1 cm grubości podbudowy 5*18 = 90,000 = 0, , , m KNR 231/816/3 Rozebranie przepustów rurowych, rury betonowe Fi 60 cm 21,5+9,5+8,3 = 39,300 39,300 39,300 m KNR 231/816/5 Rozebranie przepustów rurowych, ścianki czołowe i ławy z kamienia łamanego ścianki czołowe 3*2*1,5 = 9,000 ławy z kamienia łamanego 39,3*1,5*0,4 = 23,580 32,580 32,580 m KNR 202/1101/1 (1) -Studnia wlotowa-podkłady, betonowe na podłoŝu gruntowym, beton podawany taczkami lub japonkami, zwykły 2,6*2,6*0,1 = 0,676 0,676 0,676 m KNR 202/205/1 (1) -Studnia wlotowa-płyty fundamentowe Ŝelbetowe, płyty, transport betonu taczkami, japonkami 2,4*2,4*0,2 = 1,152 1,152 1,152 m KNR 202/207/1 (1) -Studnia wlotowa-ściany Ŝelbetowe, grubość 8 cm proste o wysokości do 3 m, transport betonu taczkami, japonkami 17,600 17,600 m KNR 202/207/7 (1) -Studnia wlotowa-ściany Ŝelbetowe, dodatek za kaŝdy 1 cm róŝnicy grubości, transport betonu taczkami, japonkami 17,600 17, m KNR 202/216/1 (1) -Studnia wlotowa-płyty Ŝelbetowe, stropowe płaskie lub na Ŝebrach, grubość 8 cm, transport betonu taczkami, japonkami 2,4*2,4 = 5,760 5,760 5,760 m KNR 202/216/5 (1) -Studnia wlotowa-płyty Ŝelbetowe, dodatek za kaŝdy 1 cm róŝnicy w grubości płyty, transport betonu taczkami, japonkami 2,4*2,4 = 5,760 5,760 5,760 7 m KNR 202/601/4 (1) -Studnia wlotowa-izolacje przeciwwilgociowe powłokowe bitumiczne wykonywane na gorąco, powłoki pionowe 1 warstwa 17,600 17,600 m KNR 202/601/5 (1) -Studnia wlotowa-izolacje przeciwwilgociowe powłokowe bitumiczne wykonywane na gorąco, powłoki pionowe, dodatek za kaŝdą następną warstwę 17,600 17,600 m KNKRB 4/2202/3 -Studnia wlotowa-właz Ŝeliwny Fi 600 mm 1 = 1,000 1,000 1,000 szt

4 POW.-Nowy 2 przedmiar strona nr: KNR 231/605/1 Przepusty rurowe pod zjazdami, ławy fundamentowe Ŝwirowe (0,3+0,6+0,3)*0,4*(9,5-0,8) = 4,176 (0,3+0,6+0,3)*0,4*(21,5-0,8) = 9,936 (0,3+0,6+0,3)*0,4*(9,3-0,8) = 4,080 18,192 18,192 m KNR 231/605/2 Przepusty rurowe pod zjazdami, ławy fundamentowe betonowe (0,9*0,4+0,4*0,4)*1,6*2*2 = 3,328 3,328 3,328 m KNR 231/105/1 zagęszczeniu 3 cm przepust 1 21,5 = 21,500 przepust 2 9,5 = 9,500 przepust 3 8,3 = 8,300 39,300 39,300 m KNR 231/605/8 Przepusty rurowe pod zjazdami, rury PEHD Fi 60 cm przepust 1 21,5 = 21,500 przepust 2 9,5 = 9,500 przepust 3 8,3 = 8,300 39,300 39,300 m KNR 231/605/5 Przepusty rurowe pod zjazdami, ścianki czołowe dla rur Fi 60 cm 2 = 2,000 2,000 2,000 szt KNR 231/602/8 Obudowy wylotów kolektorów Fi 60 cm, wyloty z kamienia 2*1 = 2,000 2*1 = 2,000 4,000 4,000 szt KNRW 201/518/1 Umocnienie przyczółków narzut kamien łamany 2*5,5 = 11,000 11,000 11,000 m KNR 201/320/2 (3) P.A.Ręczne zasypywanie przepustu do warstw konstrukcyjnych pospółka (1,5+3,5)/2*39,3-3,14*0,33*0,33* 39,3 = 84,812 84,812 84,812 m KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - otworzenie nawierzchni i podbudowy 5*18,00 = 90, , ,200 m KNR 231/114/6 Podbudowy z kruszyw, tłuczeń, warstwa dolna, dodatek za kaŝdy dalszy 1 cm grubości - otworzenie nawierzchni i podbudowy 5*18 = 90,000 = 0, , , m KNRW 201/408/6 (1) P.A.Wykopy ręczne grunt kategorii IV.-korytka górskie,narzut,materac gabionowy,umocnienie koszami korytka górskie 61,4*(0,7+0,44)/2*0,7 = 24,499 wykop pod narzut kamienny 29,7*(5,1+4,6)/2*0,3 = 43,214 materac gabionowy 108,00*0,2 = 21,600 umocnienie brzegu koszami (1,8+1,2)/2*1,5*5,5 = 12, , ,688 m KNR 231/105/1 zagęszczeniu 3 cm łącznie 10 cm 30,00*(0,5+0,8*2) = 63,000 31,4*(0,5+0,8*2) = 65, , ,940 m KNR 231/105/2 Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za kaŝdy następny 1 cm grubości warstwy 30,00*(0,5+0,8*2) = 63,000 31,4*(0,5+0,8*2) = 65, , ,940 7 m KNR 911/501/1 Uszczelnienie gruntu bentomata 30,00*(0,5+0,8*2) = 63,000 31,4*(0,5+0,8*2) = 65, , ,940 m2

5 POW.-Nowy 2 przedmiar strona nr: KNR 231/606/1 Ścieki z elementów betonowych, na podsypce piaskowej, korytka typ,,górski". 30,00 = 30,000 31,4 = 31,400 61,400 61,400 m KNRW 201/518/1 Umocnienie skarp kanałów narzutem kamiennym, umocnienie odcinka rowu narzutem kamiennym 30*(5,1+4,6)/2 = 145, , ,500 m KNR 911/402/3 (1) Wzmacnianie powierzchni skarp materac gabionowy wys 17 cm 31,4*(1,8*2) = 113, , ,040 m KNR 211/413/2 P.A.Jednostronne umocnienie skarp potoku-kosze 3,0*1,0*0,5 kosze 3,0*1,0*0,5 2*5,5*1,0*0,5 = 5,500 5,500 5,500 m KNR 211/413/2 P.A.Jednostronne umocnienie skarp potoku-kosze 3,0*1,5*0,5 kosze 3,0*1,5*0,5 5,5*1,5*0,5 = 4,125 4,125 4,125 m KNR 401/108/19 Wywóz samochodami samowyładowczymi do 1 km, gruz z konstrukcji Ŝelbetowych i Ŝwirobetonowych -gruz ze starych przepustów 3,14*0,4*0,4*39,3 = 19,744 19,744 19,744 m KNR 401/108/20 Wywóz samochodami samowyładowczymi na kaŝdy następny 1 km, gruz (kol.17-19)-gruz ze starych przepustów 3,14*0,4*0,4*39,3 = 19,744 19,744 19,744 9 m KNR 201/212/8 (2) Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii IV, spycharka 55 kw, samochód 5-10 t -ODWÓZ NADMIARU ZIEMI poz *0,18 = 20,700 poz ,2*0,5 = 71,600 poz ,192 = 18,192 poz ,328 = 3,328 poz ,160*0,15 = 7,074 poz ,718 = 89, , ,612 m KNR 201/214/2 (2) Nakłady uzupełniające do tablic za kaŝde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po terenie lub drogach gruntowych, grunt kategorii III-IV, samochód 5-10 t-odwóz NADMIARU ZIEMI poz *0,18 = 20,700 poz ,2*0,5 = 71,600 poz ,192 = 18,192 poz ,328 = 3,328 poz ,160*0,15 = 7,074 poz ,718 = 89, , , m3 1.4 DRENAZ DREN FRANCUSKI I RURY PCV KNNR 1/307/6 Wykopy liniowe szerokości 0,8-2,5 m o ścianach pionowych z ręcznym wydobyciem urobku w gruntach suchych, głębokości do 6,0 m, kategoria gruntu III-IV dren nr 1 (3,2+3,48)/2*43,9*0,8 = 117,301 dren nr 2 (2,1+2,1)/2*81,00*0,8 = 136,080 dren nr 3 (3,4+3,4)/2*23,5*0,8 = 63,920 dren nr 4 (4,11+2,9)/2*45,9*0,8 = 128,704 rurociag S1-W (3,46+3,2)/2*18,37*0,8 = 48,938 rurociag S3-W (2,1+0,9)/2*7,20*0,8 = 8,640 rurociag S9-S6 (3,4+3,4)/2*28,76*0,8 = 78,227 rurociag S7-S6 (2,9+2,1)/2*15,5*0,8 = 31, , ,810 m KNNR 1/312/2 Pełne umocnienie ścian wykopów wraz z rozbiórką balami drewnianymi w gruntach suchych kategorii I-IV, szerokość 1 m, głębokość do 6 m dren nr 1 (3,2+3,48)/2*43,9*2 = 293,252 dren nr 2 (2,1+2,1)/2*81,00*2 = 340,200 dren nr 3 (3,4+3,4)/2*23,5*2 = 159,800 dren nr 4 (4,11+2,9)/2*45,9*2 = 321,759 rurociag S1-W (3,46+3,2)/2*18,37*2 = 122,344 rurociag S3-W (2,1+0,9)/2*7,20*2 = 21,600 rurociag S9-S6 (3,4+3,4)/2*28,76*2 = 195,568 rurociag S7-S6 (2,9+2,1)/2*15,5*2 = 77, , ,023 m2

6 POW.-Nowy 2 przedmiar strona nr: KNR 911/401/2 (2) RozłoŜenie geowłókniny nietkanej,jednostronnie igłowanej (Fibrex) do owinięcia drenazu,spięcie geowłókniny po wypełnieniu kruszywem 194,5*(0,5+1,5+0,5+1,5+0,3) = 836, , ,350 m KNNR 1/412/1 Wykonanie złoŝa filtracyjnego drenu francuskiego z kruszywa kamiennego 32/63 mm 194,5*0,5*1,5 = 145, , ,875 m KNR 228/703/6 (1) UłoŜenie drenaŝu z rur z tworzyw sztucznych, prostych, Dn 160 mm 194,5 = 194, , ,500 m KNR 228/703/6 (2) UłoŜenie drenaŝu z rur z tworzyw sztucznych, prostych, Dn 160 mm, dodatek za transport technologiczny 194,5 = 194, , ,500 m KNR 228/501/6 (1) PodłoŜa z kruszyw naturalnych, o grubości 20 cm, piasek rurociag S1-W - podsypka 0,8*18,37 = 14,696 rurociag S3-W - podsypka 0,8*7,20 = 5,760 rurociag S9-S6- podsypka 0,8*28,76 = 23,008 rurociag S7-S6- podsypka 0,8*15,5 = 12,400 55,864 55,864 m KNRW 218/408/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm 55,7 = 55,700 55,700 55,700 m KNR 228/501/9 (1) Obsypka rurociągu kruszywem dowiezionym, piasek 0,8*55,7*0,5 = 22,280 22,280 22,280 m KNNR 1/320/2 Ręczne zasypanie wnęk za ścianami budowli inŝynierskich przy wysokości zasypania do 4 m wraz z dostarczeniem ziemi, zagęszczanie ręczne, grunt kategorii III 612,81-(145,725+55,864*0,2+27,932) = 427, , ,980 m KNNR 1/301/2 (1) Załadunek ręczny i transport na odległość 1 km, kategoria gruntu III 612,81-427,98 = 184, , ,830 m KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t 612,81-427,98 = 184, , ,830 9 m KNR 201/310/3 Wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1.5 m ze złoŝeniem urobku na odkład, wykopy o głębokości do 1.5 m, kategoria gruntu IV -wykopy pod studnie wykop pod studnie ((3,14*0,9*0,9)+(3,14*2,9*2,9))/ 2*3,2*9 = 416, , ,892 m KNR 218/613/5 (1) Studnie rewizyjne z kręgów betonowych w gotowym wykopie, kręgi Fi 1500 mm, głębokość 3 m 9 = 9,000 9,000 9,000 szt KNR 201/501/2 Ręczne zasypywanie wykopów ze skarpami, z przerzutem na odległość do 3 m, kategoria gruntu IV studnie ((3,14*0,9*0,9)+(3,14*2,9*2,9))/ 2*3,2*9-(3,14*0,9*0,9)*3,2*9 = 343, , ,642 m KNR 201/212/6 (2) Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,40 m3, grunt kategorii IV, spycharka 55 kw, samochód 5-10 t objętość studni (3,14*0,9*0,9)*3,2*9 = 73,250 73,250 73,250 m KNR 201/214/2 (2) Nakłady uzupełniające do tablic za kaŝde dalsze rozpoczęte 0,5 km odległości transportu, ponad 1 km samochodami samowyładowczymi, po terenie lub drogach gruntowych, grunt kategorii III-IV, samochód 5-10 t objętość studni (3,14*0,9*0,9)*3,2*9 = 73,250 73,250 73, m3
