1 Informacje ogólne Dziękujemy za wybór zlewarko-wysysarki serii 318, produkcji firmy EUROLUBE Equipment AB Sweden. Urządzenia te umożliwiają łatwe i nieszkodliwe pozbywanie się zużytego oleju z pojazdów. Dla zaspokojenia zróżnicowanych potrzeb Klientów, dostępnych jest 8 różnych modeli zlewarko-wysysarek tej serii. Szczegółowe informacje na temat akcesoriów znaleźć można w naszym katalogu, lub na stronie internetowej UWAGA!!! Nie stosować do rozpuszczalników ani innych łatwopalnych cieczy. Producent nie odpowiada za szkody spowodowane niewłaściwą obsługą. Przed przystąpieniem do montażu, użytkowania oraz serwisowania sprzętu należy starannie zapoznać się z niniejszą instrukcją. NIE PRZEKRACZAĆ MAKSYMALNEGO CIŚNIENIA!!! Dane techniczne Wymiary /71/72/75/76/77 Model wysysanie z wykorzystaniem pompy montowanej na ścianie Symbol Zbiornik L 65 l. 100 l. 100 l. 100 l. Zbiornik l. kontr. L Sondy ssące Nie Nie Tak Tak Wydajność sond ssących Ø 5mm przy - - 2,0 l/min. 2,0 l/min. 80 C, SAE 30 Ø 8mm przy - - 4,1 l/min. 4,1 l/min. 80 C, SAE 30 Adaptery MB, - - 7,0 l/min. 7,0 l/min. VAG, PSA oraz BMW Masa 30 kg 43 kg 46 kg 49 kg Model wysysanie z wykorzystaniem sprężonego powietrza Symbol Zbiornik L 65 l. 100 l. 100 l. 100 l. Zbiornik l. kontr. L Maks. utrata 0,5 bar *) 0,5 bar *) 0,5 bar *) 0,5 bar *) ciśnienia Sondy ssące Nie Nie Tak Tak Wydajność sond ssących Ø 5mm przy - - 2,0 l/min. 2,0 l/min. 80 C, SAE 30 Ø 8mm przy - - 4,1 l/min. 4,1 l/min. 80 C, SAE 30 Adaptery MB, - - 7,0 l/min. 7,0 l/min. VAG, PSA oraz BMW Masa 31 kg 43 kg 46 kg 49 kg *) Te modele muszą być napełnione powietrzem z kompresora do pompowania kół samochodowych

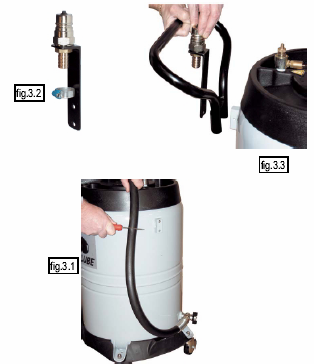

2 MONTAŻ - WSZYSTKIE MODELE 1. Przykręcić uchwyt dwoma śrubami, zgodnie z rys. 1.1 substancja uszczelniająca Podłączenie pompy odsysającej 2. Zmontować przyłącze obrotowe, rurkę i zawór kulowy z lejkiem zlewarki i umocować ten zespół pośrodku zbiornika dla modeli oraz lub z przodu zbiornika dla pozostałych modeli. Następnie zamontować przedłużkę, zgodnie z rys Ważne: Starannie uszczelnić połączenia gwintowe. Modele oraz 75 są gotowe do użytku po zakończeniu powyższych czynności Modele , , oraz Dociąć przewód (wąż) odsysający na długość 700mm. (rys. 3.1). Przymocować zespół podłączeniowy (rys. 3.2) dwoma śrubami do uchwytu, zgodnie z rys. 3.3, a następnie podłączyć wąż. Modele oraz 70 są gotowe do użytku po zakończeniu powyższych czynności

3 Modele , , oraz Umieścić uchwyt sondy ssącej w zaczepach (rys. 4.1) Modele oraz Zamontować zbiornik kontrolny, zgodnie z rys Przymocować go nakrętką kołnierzową. Modele oraz 77 są gotowe do użytku po zakończeniu powyższych czynności Modele oraz a) Usunąć 2 śruby (5a) z nakrętki kołnierzowej (5b), zgodnie z rys b) Zamontować nakrętkę kołnierzową (5b) w pozycji centralnej, ok. 1mm poniżej gwintu wewnętrznego, zgodnie z rys c) Założyć pompę próżniową i przymocować ją dwiema śrubami (5a), zgodnie z rys d) Dla wytworzenia próżni pokręcić zaworem (5d) w kierunku przeciwnym do ruchu wskazówek zegara (do oporu). Modele oraz 76 są gotowe do użytku po zakończeniu powyższych czynności

4 Obsługa zlewarko-wysysarek 7. Zlewanie grawitacyjne - wszystkie modele a) Umieścić urządzenie pod pojazdem, ustawić lejek na odpowiedniej wysokości i otworzyć zawór kulowy. b) Otworzyć zawór odpowietrzający (7a), odkręcić korek spustowy oleju i odczekać aż opróżni się miska olejowa samochodu. Odsysanie oleju 8. Uruchomienie Zamknąć zawór przewodu odsysającego (8.1), zawór wypływowy (8.2) oraz zawór kulowy lejka (8.4). UWAGA: Zawór odpowietrzający musi być zamknięty (8.3) 9. Modele oraz Aby wytworzyć podciśnienie w zbiorniku i komorze kontrolnej, należy otworzyć zawór komory (9.1) kręcąc jego kurkiem w kierunku przeciwnym do ruchu wskazówek zegara (około 7 obrotów). Aby wytworzyć podciśnienie w samym zbiorniku, należy zamknąć zawór (9.1), kręcąc jego kurkiem w kierunku zgodnym z ruchem wskazówek zegara (do oporu). 10. Modele , , oraz Podłączyć źródło sprężonego powietrza do pompy próżniowej (10.1). Kiedy wskazówka miernika podciśnienia znajdzie się pośrodku zielonego pola - odłączyć zasilanie pneumatyczne, aby umożliwić samodzielne działanie urządzenia. Jeżeli nie ma potrzeby odłączania - można pracować z urządzeniem podłączonym do źródła sprężonego powietrza.

5 11. Modele , , oraz a) usunąć z samochodu bagnet do sprawdzania poziomu oleju i włożyć odpowiednią sondę lub adaptor. Ważne: sonda musi sięgać do najniżej położonego punktu miski olejowej. b) Zdjąć kapturek z węża odsysającego i podłączyć go do sondy lub adaptera. c) Otworzyć zawór aby rozpocząć odsysanie zużytego oleju. 12. Po zakończeniu odsysania należy zamknąć zawór na przewodzie (8.1). Aby olej z komory kontrolnej znalazł się w zbiorniku, należy nacisnąć pokrętło (12.1) i przekręcić je w kierunku zamykania. Natychmiast po przelaniu oleju należy przestawić pokrętło do jego pozycji wyjściowej. 13. Modele , , oraz a) Otworzyć zawór do opróżniania zbiornika (13.1) i zawór kulowy lejka (13.2). b) Podłączyć przewód odsysający (13.3) pompy do zużytego oleju do przyłącza (13.4) na zbiorniku. c) Włączyć pompę i przepompować cał zawartość wysysarki do zbiornika na zużyty olej. Opróżnianie zbiornika zlewarko-wysysarki

6 Ciśnieniowe opróżnianie zbiornika zlewarko-wysysarki 14. Modele , , oraz a) zamknąć zawór kulowy lejka (14.1). Zawór przewodu odsysającego (14.2) oraz zawór odpowietrzający (14.3) również muszą być zamknięte. b) Zdjąć kapturek z końcówki wylotowej (14.4) przewodu do opróżniania zbiornika, umieścić końcówkę w beczce lub zbiorniku na zużyty olej i otworzyć zawór (14.5). c) Podłączyć sprężarkę do pompowania kół pojazdów do zaworu (14.6) i napompować zbiornik do ciśnienia 0,5 bar. Powtarzać te czynności do chwili opróżnienia zbiornika. Po opróżnieniu zbiornika zamknąć zawór (14.5) i założyć kapturek na końcówkę wylotową. UWAGA: Zawór bezpieczeństwa ogranicza ciśnienie w zbiorniku do 0,5 bar. maks. ciśnienie powietrza - 0,5 bar

7 Specyfikacja części zamiennych Nr Symbol Nazwa Nr Symbol Nazwa Komora kontrolna Wspornik do mocowania rury Pompa próżniowa Zespół sondy Przewód odsysający Przewód do opróżniania zbiornika Nakładka na lejek Zawór do pompowania zbiornika Pozostałe elementy dostępne na życzenie

8 ROZWIĄZYWANIE PROBLEMÓW Problem Możliwa przyczyna Rozwiązanie Wskazówka miernika nie porusza się podczas wytwarzania podciśnienia Wskazówka miernika nie osiąga zielonego pola Olej nie jest wysysany, mimo iż miernik wskazuje właściwe ciśnienie Olej nie jest wysysany i występują wyraźne straty podciśnienia Uszkodzony miernik podciśnienia Zbyt niskie ciśnienie zasilania pneumatycznego Zbyt mała ilość dostarczanego powietrza Niewystarczająco dokładne uszczelnienie połączeń gwintowych Olej jest zimny Zawór przewodu odsysającego jest zamknięty lub zatkany Sonda odsysająca jest zatkana Uszkodzone lub zużyte o-ringi sondy odsysającej Sonda nie sięga do poziomu oleju... Zawór odpowietrzający jest otwarty Wymienić miernik podciśnienia Zwiększyć ciśnienie zasilania.... Zwiększyć średnicę przewodów doprowadzających powietrze oraz (w miarę możliwości) zmniejszyć ich długość Poprawić uszczelnienia. Rozgrzać silnik samochodu Otworzyć lub oczyścić zawór... Oczyścić lub wymienić sondę Wymienić o-ringi... Użyć specjalnej, dłuższej sondy i upewnić się, że sięga ona do dna miski olejowej. Zamknąć zawór odpowietrzający DEKLARACJA ZGODNOŚCI Konstrukcja i technologia wytwarzania urządzeń serii 318 oraz przeprowadzone na nich testy pozostają w zgodzie z zaleceniami zawartymi w części 1 dyrektywy UE EN-286: proste, znormalizowane zbiorniki ciśnieniowe do magazynowania powietrza a dokładniej z wymaganiami dla Klasy 3 zbiorników ciśnieniowych (dla których iloczyn ciśnienia i objętości jest mniejszy niż 200 bar*l), zgodnie z paragrafem 4 wspomnianej dyrektywy. The design and manufacturing of the series 318- as well as the tests carried out follow the recommendations stated in the part 1 of the UNE EN-286 Directive: >simple unfired pressure vessels designed to contain air<, and more specifically in the Class 3 vessels indication (Vessels with PS x V< 200bar.l.) stated in paragraph 4 in the said Directive. Utförande, tillverkning samt utförda produkttester av serie 318- följer anvisningar reglerade i maskindirektiv UNE EN-286 del 1: >enkel tryckbehĺllare för tryckluft ej för explosiv hantering< finns dessutom mer detaljerat i 4 i ovanstĺende direktiv, hantering avklass 3 i behĺllare (behĺllare med PS x V < 200bar.l.) ZALECENIA BHP ISTOTNE: Należy bezwzględnie przestrzegać wszelkich zaleceń podanych w instrukcji dostarczonej wraz z produktem. Pod żadnym pozorem nie wolno manipulować przy zaworach bezpieczeństwa. Pod żadnym pozorem nie wolno przekraczać ciśnienia 0,5 bar przy opróżniania zbiorników o pojemności 100 l. Nie wolno stosować urządzeń serii 318 do cieczy agresywnych i/lub łatwopalnych.
