1 Programowanie wektorowych przetwornic częstotliwości i serwonapędów POSIDRIVE MDS5000 / POSIDYN SDS5000 firmy Stober Antriebstechnik Konfiguracja parametrów w programie POSI-Tool dla z parametryzowania komunikacji między falownikami Stober SDS5000 poprzez sieć IGB Graniczna Wrocław biuro@demero.pl Strona 1 z 10

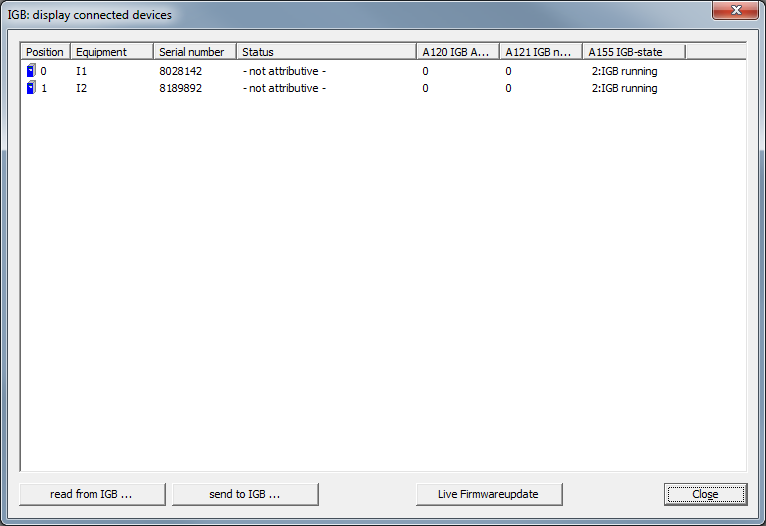

2 We wszystkich przetwornicach SDS5000 należy aktywować wewnętrzną magistralę komunikacyjną IGB. Można to zrobić zaznaczając opcję IGB Motion Bus, jak na rysunku poniżej. Po podłączeniu wszystkich przetwornic kablem Ethernet, mamy możliwość komunikacji ze wszystkimi falownikami SDS5000. Odczytujemy więc konfigurację ze wszystkich falowników jak na rysunkach poniżej. Klikamy Read all. Graniczna Wrocław Strona 2 z 10

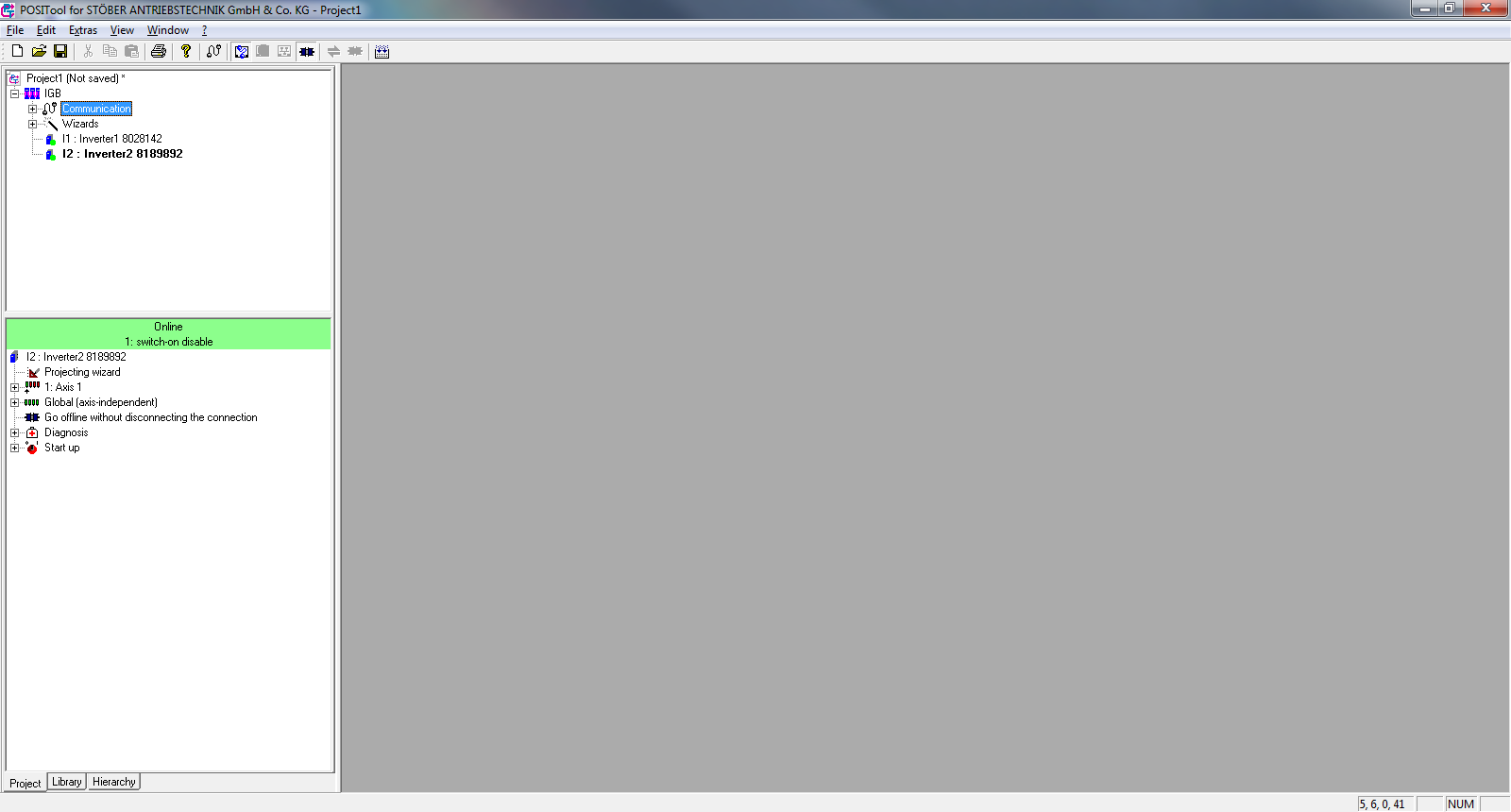

3 Po pomyślnym podłączeniu nie powinno być żadnych błędów, a na liście mamy wszystkie przetwornice. W lewym górnym oknie programu Positool rozwijamy wizzard IGB. Pojawia się zakładka IGB Motion Bus configuration. Po wejściu w nią pokazuje nam się nieskonfigurowana sieć IGB. Należy przypisać adresy falowników, klikając configure automaticly program zrobi to za nas. Graniczna Wrocław biuro@demero.pl Strona 3 z 10

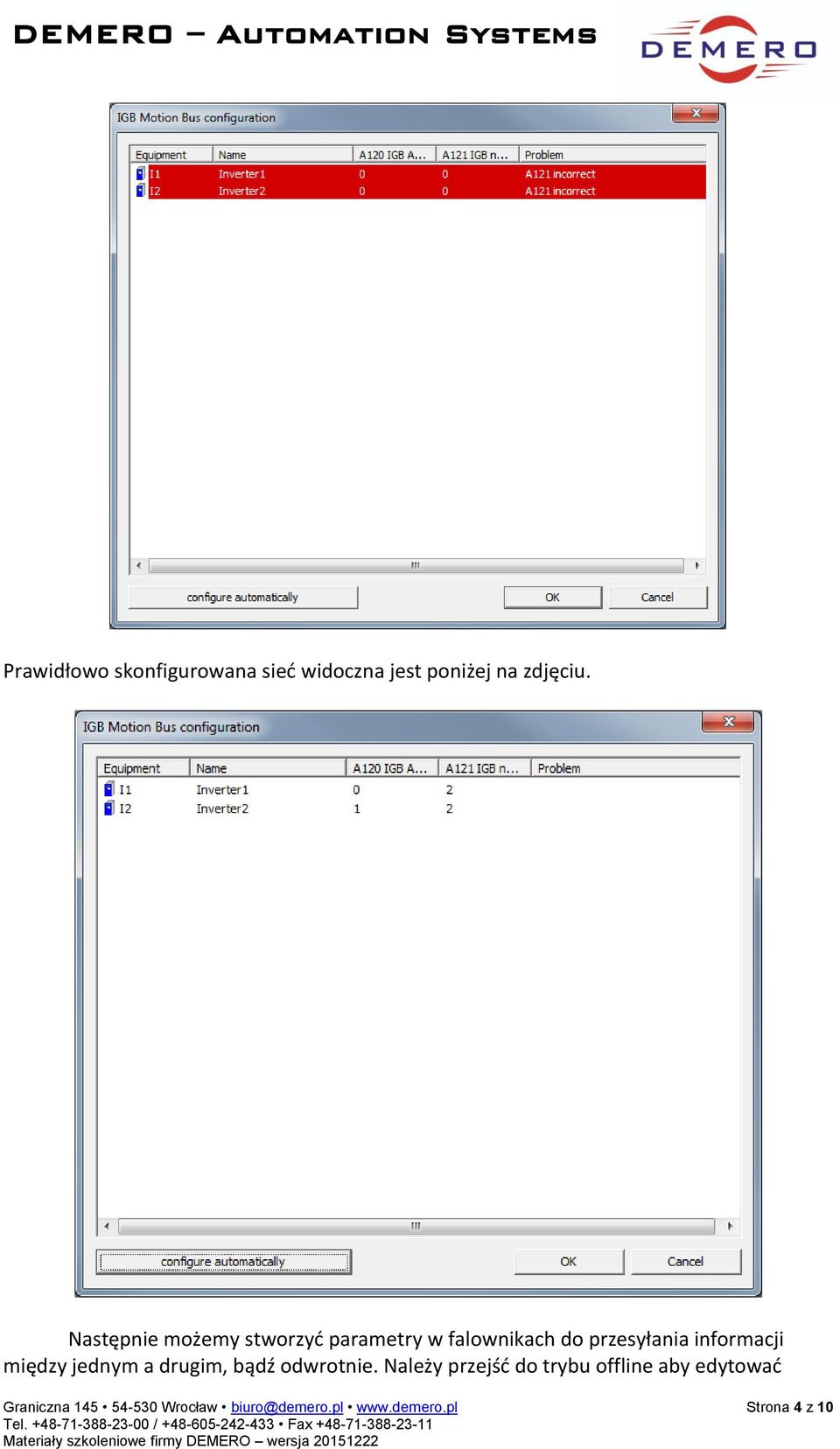

4 Prawidłowo skonfigurowana sieć widoczna jest poniżej na zdjęciu. Następnie możemy stworzyć parametry w falownikach do przesyłania informacji między jednym a drugim, bądź odwrotnie. Należy przejść do trybu offline aby edytować Graniczna Wrocław biuro@demero.pl Strona 4 z 10

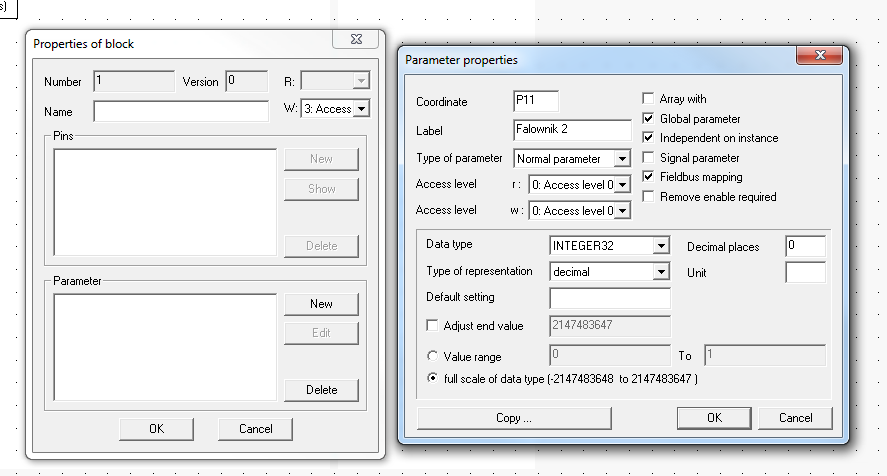

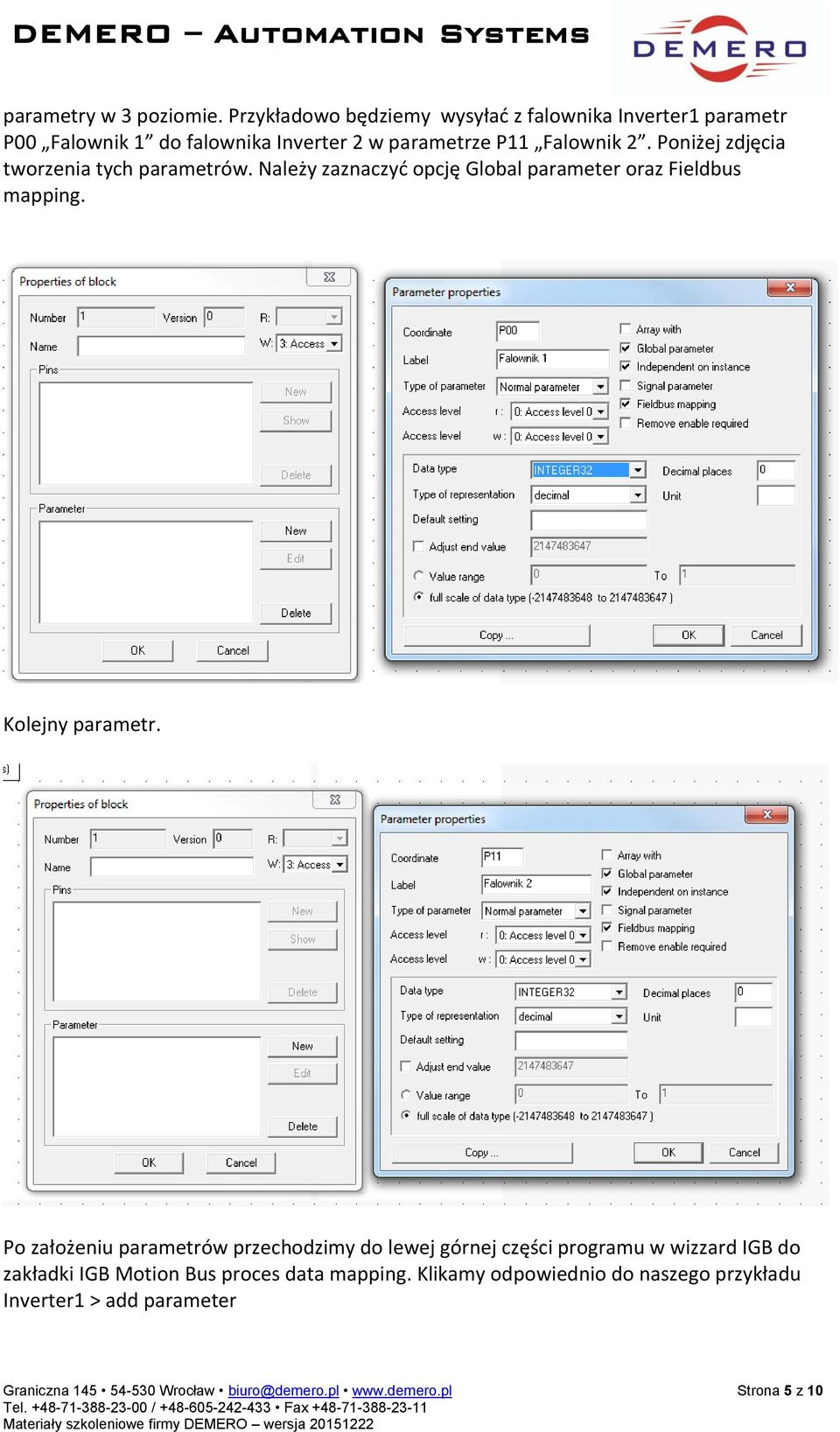

5 parametry w 3 poziomie. Przykładowo będziemy wysyłać z falownika Inverter1 parametr P00 Falownik 1 do falownika Inverter 2 w parametrze P11 Falownik 2. Poniżej zdjęcia tworzenia tych parametrów. Należy zaznaczyć opcję Global parameter oraz Fieldbus mapping. Kolejny parametr. Po założeniu parametrów przechodzimy do lewej górnej części programu w wizzard IGB do zakładki IGB Motion Bus proces data mapping. Klikamy odpowiednio do naszego przykładu Inverter1 > add parameter Graniczna Wrocław biuro@demero.pl Strona 5 z 10

6 Pojawi się okno gdzie wybieramy nasz parametr, czyli Global > P00 Falownik 1. Następnie zaznaczamy falownik na który ma trafić zmienna P00 czyli I2 (Inwerter2). Graniczna Wrocław Strona 6 z 10

7 Następnie wybieramy parametr w falowniku Inverter 2 do którego trafi zmienna z Inverter 1 w naszym przykładzie P11 Falownik 2. Widok okna z prawidłowo skonfigurowanym mapowaniem znajduje się poniżej. Graniczna Wrocław biuro@demero.pl Strona 7 z 10

8 Widok w trybie consumer view na poniższym zdjęciu. Graniczna Wrocław biuro@demero.pl Strona 8 z 10

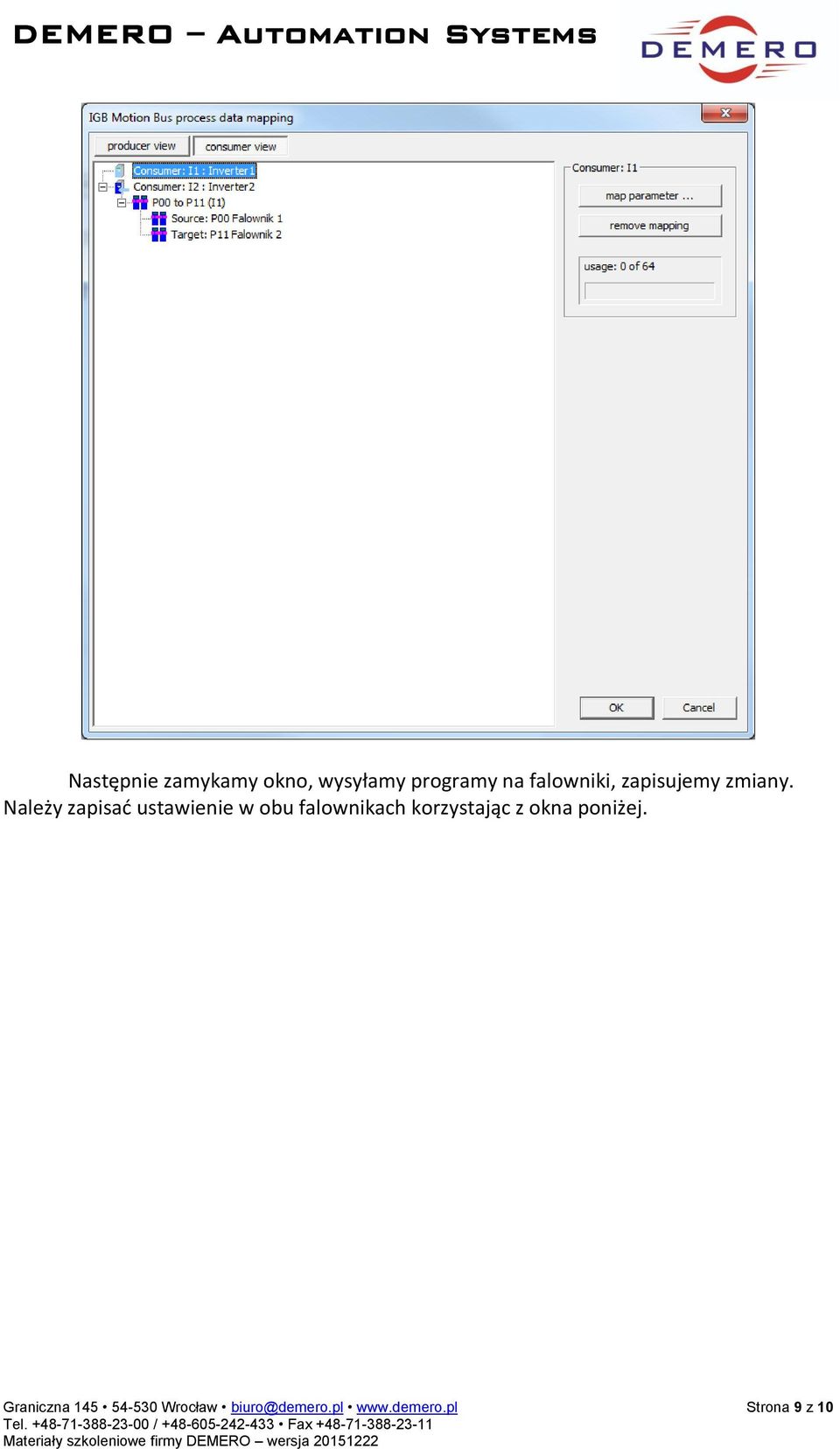

9 Następnie zamykamy okno, wysyłamy programy na falowniki, zapisujemy zmiany. Należy zapisać ustawienie w obu falownikach korzystając z okna poniżej. Graniczna Wrocław biuro@demero.pl Strona 9 z 10

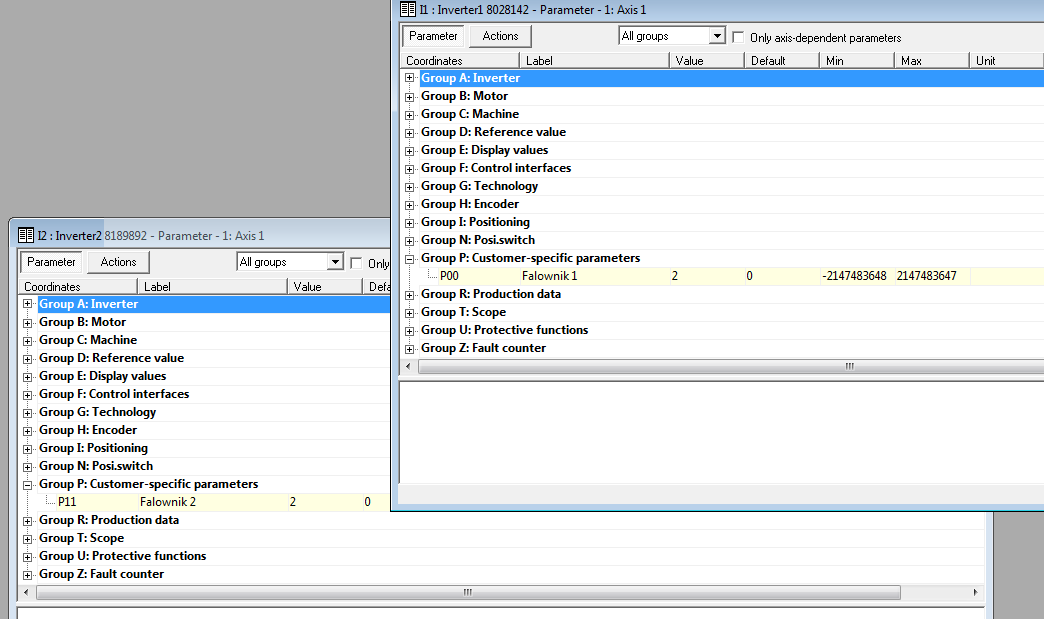

10 Następnie sprawdzamy komunikację zmiana Parametru P00 na Inwerter1 powoduje zmianę parametru P11 na Inverter 2. Poniżej przykład. Graniczna Wrocław Strona 10 z 10
