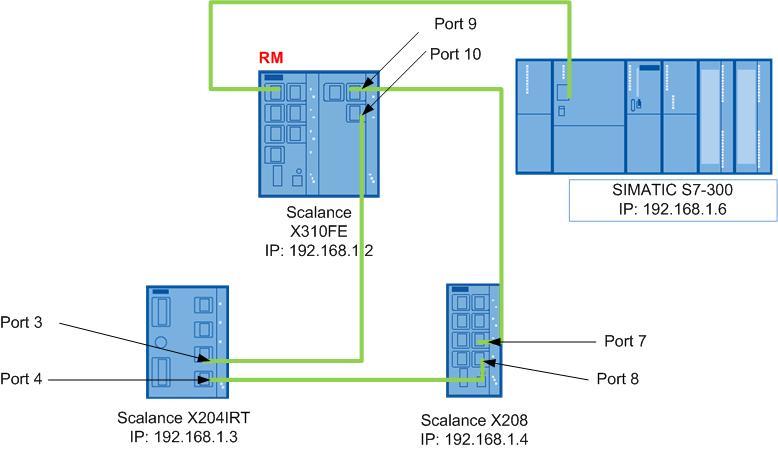

1 Przyk ad konfiguracja MRP przy pomocy IO kontrolera Simatic S7-300 i switchy Scalance X Konfiguracj MRP (Media Redundancy Protocol) mo na przeprowadzi r cznie, lub za pomoc kontrolera Simatic S7. (Np. S7-300) Przyk adowa konfiguracja: Prze czniki Scalance X310FE, X204IRT oraz X208 po czone s w topologii pier cienia. Switch Scalance X310FE ma pe ni rol Redundancy Manager. Konfiguracj wszystkich prze czników ma przeprowadzi sterownik Simatic S

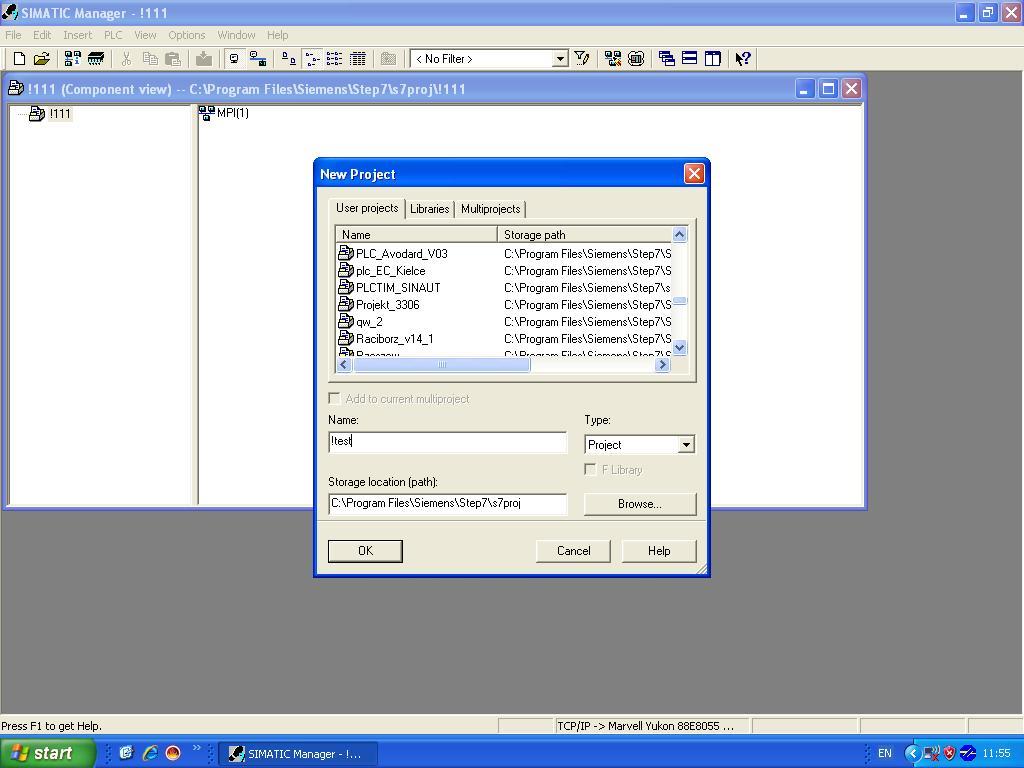

2 Konfiguracj sterownika SIMATIC S7-300, mo na przeprowadzi za pomoc narz dzia SImatic Manager. Aby rozpocz nowy projekt, po uruchomieniu programu, nale y otworzy narz dzie Simatic manager i wybra z menu File New. Wy wietli to okno tworzenia nowego projektu: w polu Name nale y wpisa nazw projektu. w polu Storage location (path) mo na wybra miejsce na dysku w którym b dzie przechowywany projekt. Aby potwierdzi wybór nale y nacisn przycisk OK 2

3 Aby doda now stacj SImatic, w oknie nowego projektu, nale y klikn prawym klawiszem myszy na dowolnej cz ci okna i z menu wybra opcj Insert New Object Simatic S300 Station 3

4 W oknie Hardware Config nale y z menu po prawej stronie wyszuka interesuj nas szyn (w katalogu Rack) i przenie j do g ównego okna. (Je li menu nie jest widoczne, nale y g ównym menu klikn View Katalog, lub u kombinacji klawiszy Ctrl+K) 4

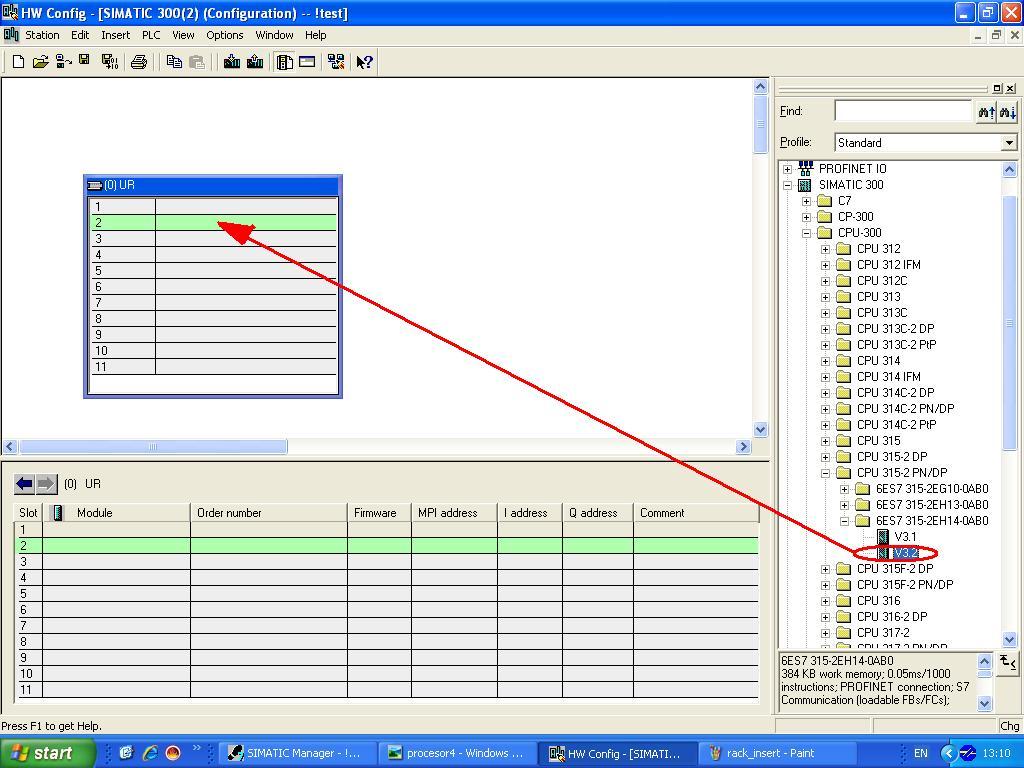

5 Tak samo nale y wybra model procesora wraz z odpowiadaj cym mu firmware i przenie na szyn (Rack): 5

6 Po przeniesieniu procesora na szyn otworzy si okno konfiguracji Ethernet interface procesora: w polu IP addres mo emy r cznie nada procesorowi adres IP w polu Subnet mask mo na wpisa mask podsieci, w której b dzie pracowa sterownik. Mo emy równie stworzy now sie klikaj c na przycisk New 6

7 Okno konfiguracji nowej podsieci. W tym oknie mo na nada nazw nowej podsieci. Ka demu urz dzeniu, które zostanie do niej pod czane, b dzie przydzielany proponowany adres IP (pierwszy wolny adres w sieci) Po skonfigurowaniu nazwy nowej sieci i nadani procesorowi adresu IP, trzeba potwierdzi zmiany klikaj c na przycisk OK. 7

8 Procesor wraz ze skonfigurowan sieci Ethernet(1): Aby do nowo utworzonej sieci doda nowe urz dzenia nale y z menu po prawej stronie wybra interesuj ce nas urz dzenie i przeci gn je do okna g ównego, na lini sieci Ethernet(1) 8

9 Przyk ad dodawania prze cznika scalance X-204IRT: Nast pnie do sieci Ethernet(1) nale y doda wszystkie znajduj ce si w niej urz dzenia. 9

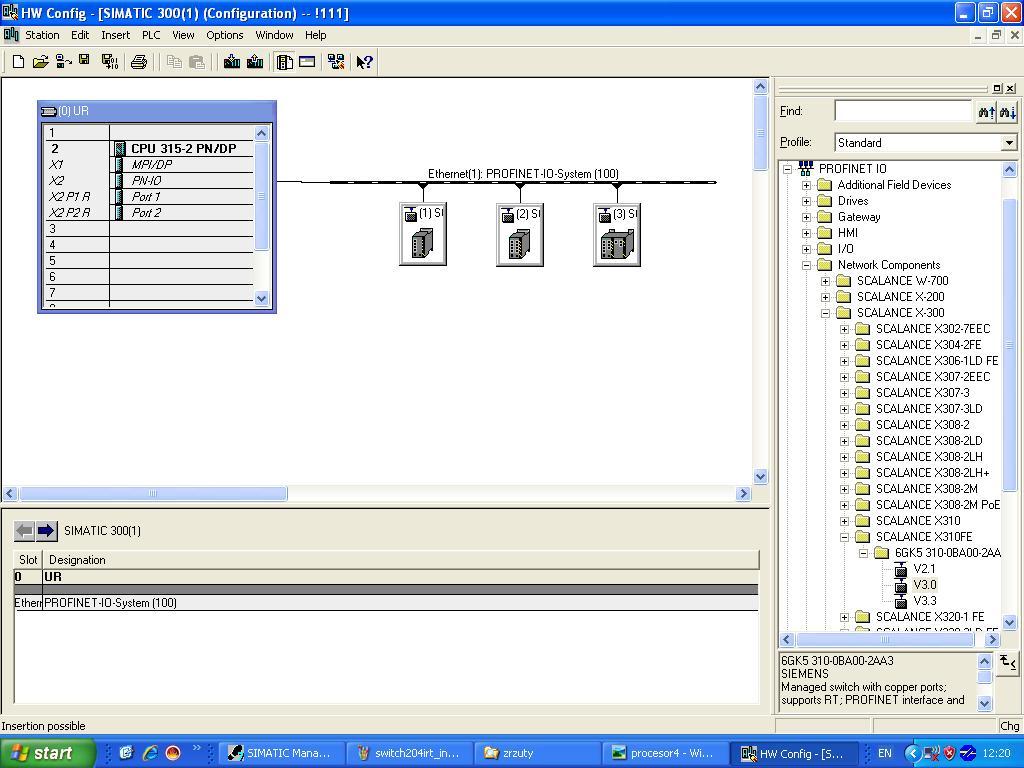

10 Sie z dodanymi wszystkimi urz dzeniami z przyk adu: 10

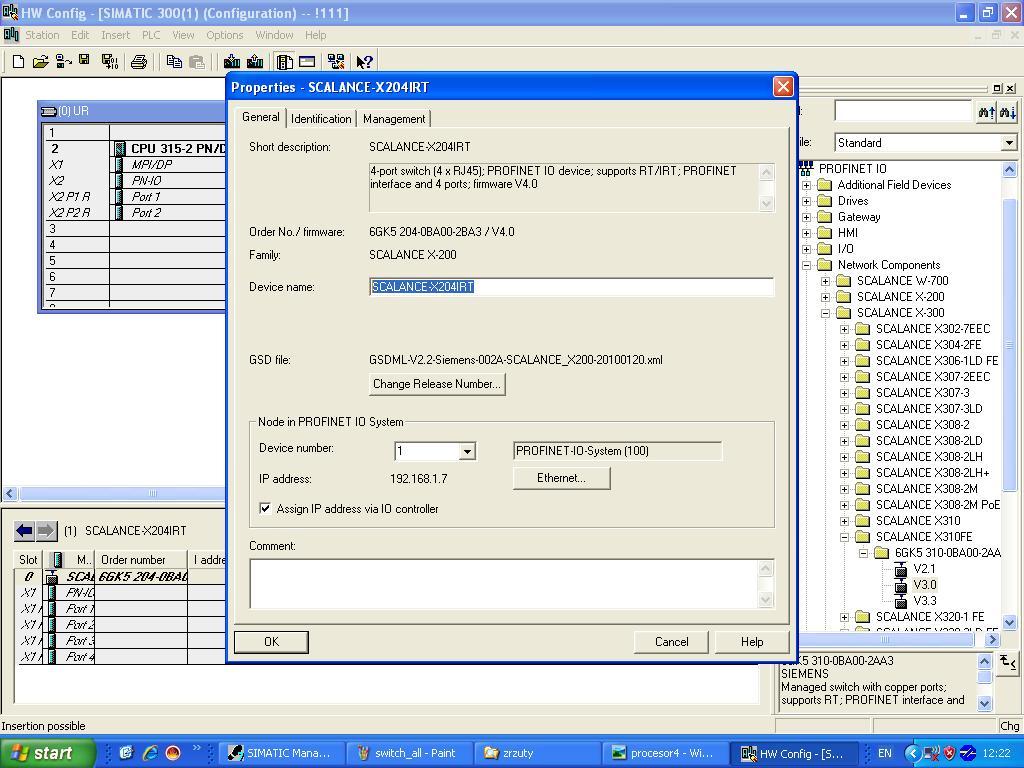

11 Aby zmieni konfiguracj urz dzenia, nale y dwukrotnie klikn na jego ikon : W wy wietlonym oknie mo emy zmieni nazw urz dzenia, jego adres IP. Oraz to czy adres IP dzie ustawiany r cznie czy te przez sterownik (IO controller). 11

12 Aby zmieni Adres IP, jaki jest przypisany urz dzeniu, nale y klikn przycisk Ethernet i w wy wietlonym oknie dokona odpowiednich zmian. 12

13 Po nadaniu nazw i adresów IP urz dzeniom, przejdziemy do konfiguracji roli jak urz dzenie ma pe ni w topoli pier cienia. W tym celu klikamy dwukrotnie na interface PN-IO w spisie interfaceów prze cznika: 13

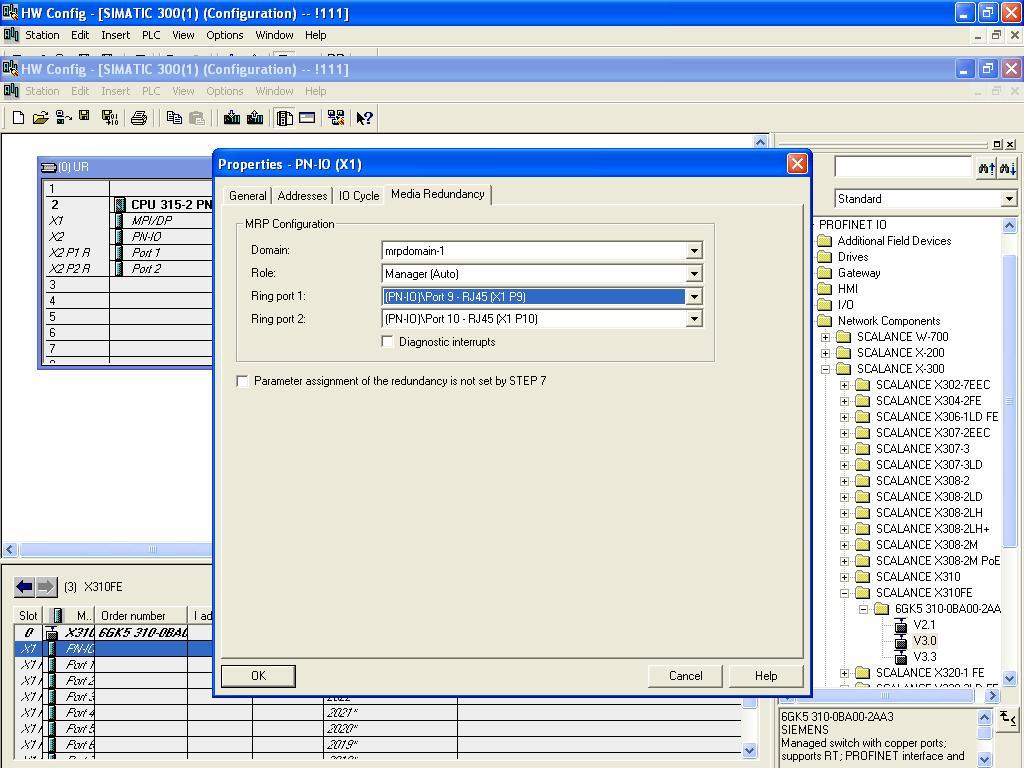

14 W wy wietlonym oknie przechodzimy do zak adki Media Redundancy. Mo emy tu przypisa urz dzeniu rol jak ma pe ni w topologii, oraz wybra porty, które b wchodzi y w sk ad pier cienia. Opis pól w zak adce Media Redundancy Domain nazwa domeny MRP. Dla prze czników w jednym pier cieniu musi by taka sama Role rola, jak b dzie pe ni prze cznik w sieci (Manager/Client) Ring port 1/2 numery portów, które b wykorzystywane w topologii pier cienia. 14

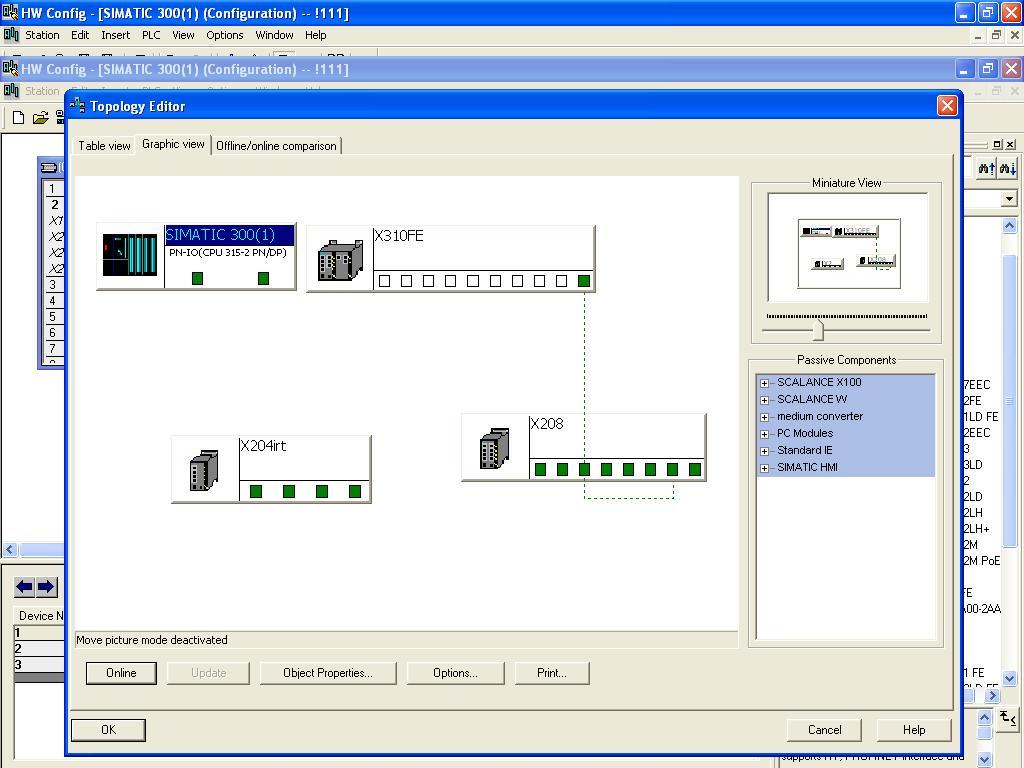

15 Konfiguracja urz dze przez sterownik wymaga zdefiniowania po cze mi dzy urz dzeniami. Aby skonfigurowa po czenia mi dzy prze cznikami, nale y klikn prawym klawiszem myszki na lini sieci Ethernet(1) i z rozwini tego menu wybra opcj Profinet IO Topology W wy wietlonym oknie wybieramy zak adk Graphic view : W celu po czenia urz dze klikamy na wybrany port (kwadracik) i przeci gamy myszk do portu w innym urz dzeniu. Nale y pami ta, aby w pier cie czy tylko te porty, które zosta y wcze niej skonfigurowane, jako nale ce do topologii pier cienia. 15

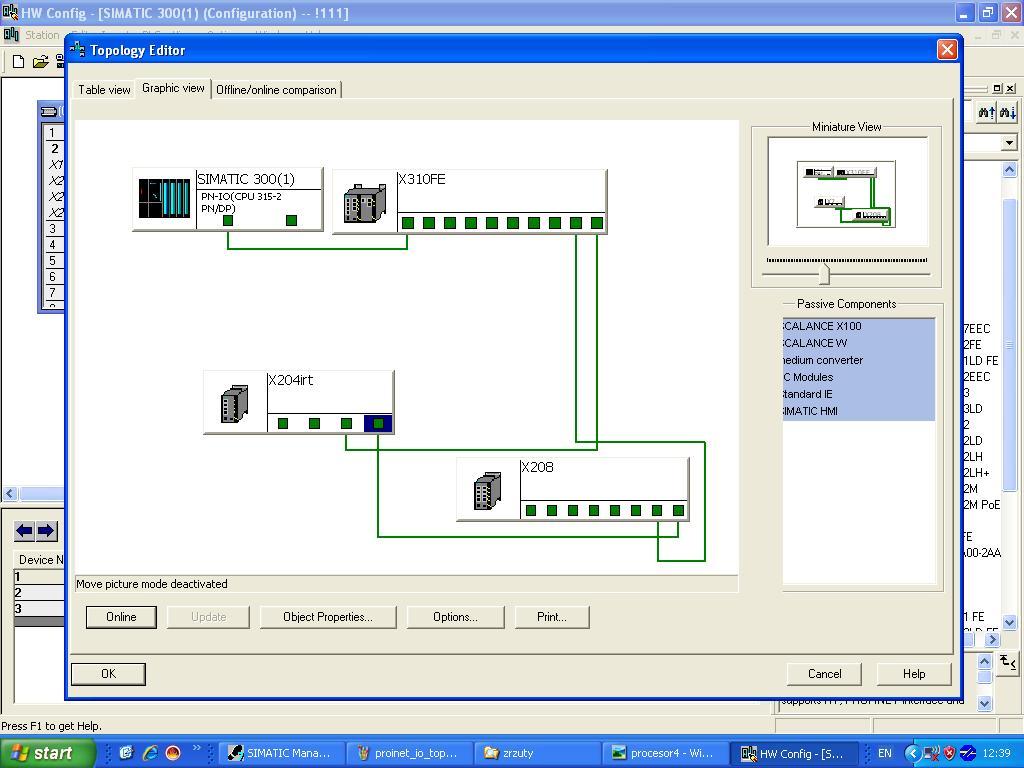

16 Po czenia urz dze odpowiadaj ce przyk adowi: 16

17 Je li wszystkie urz dzenia zosta y poprawnie skonfigurowane mo emy przej do kompilacji programu dla sterownika. W tym celu naciskamy przycisk Save and Compile 17

18 Je li program skompiluje si poprawnie mo emy przyst pi do za adowania konfiguracji do urz dzenia. S y do tego przycisk Download to Module : 18

19 W wy wietlonym oknie wybieramy modu do którego chcemy za adowa konfiguracj : 19

20 Po za adowaniu konfiguracji do urz dzenia, oraz jego uruchomieniu, mo emy podejrze istniej konfiguracj i porówna j z ta zaprojektowan. W tym celu w ponownie klikamy prawym przyciskiem myszy na lini symbolizuj sie Ethernet(1) i z wy wietlonego menu wybieramy opcj PROFINET IO Topology. Nast pnie przechodzimy do zak adki Offline/online comparasion i klikamy na przycisk Start : 20

21 Nast pi pobranie istniej cej konfiguracji z urz dzenia i wy wietlenie jej: Lewe okno odpowiada projektowanej konfiguracji, natomiast prawe okno konfiguracji, która zosta a pobrana z kontrolera. Urz dzenia zgodne z projektowan konfiguracj pod wietlone s na zielono. Je li istniej jakie niezgodno ci urz dzenia pod wietlone zostan na to (niewielkie ró nice), b te na czerwono. 21
