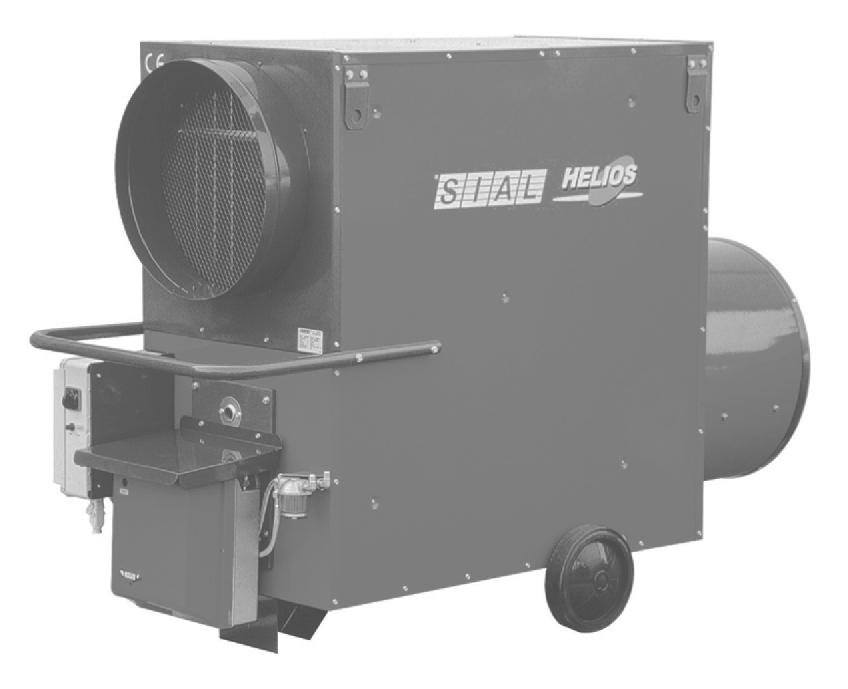

DOKUMENTACJA TECHNICZNO RUCHOWA NAGRZEWNIC OLEJOWYCH HELIOS 80/100/140/170/110C/150C/200C

Transkrypt

1 DOKUMENTACJA TECHNICZNO RUCHOWA NAGRZEWNIC OLEJOWYCH HELIOS 80/100/140/170/110C/150C/200C

2

3 Spis treœci 1. Informacje ogólne Zastosowanie Opis techniczny 4 2. Warunki u ytkowania Zagro enia spowodowane nieodpowiedni¹ obs³ug¹ Warunki pracy Paliwo Ogólne zasady Spaliny Dodatkowe zabezpieczenia Zastrze enia do u ytkowania Zastrze enia do instalacji Wzglêdy bezpieczeñstwa 6 3. Informacje techniczne 6 3. Opis instalacji 7 5 Obs³uga urz¹dzenia Rozruch Wy³¹czenie 8 5. Utrzymanie 8 7. Rozwi¹zania typowych problemów 9 8. Instalacja komina odprowadzaj¹cego spaliny Wymiary Schemat elektryczny 12 Zabrania siê wy³¹czania nagrzewnicy przez od³¹czenie przewodu zasilaj¹cego. Wy³¹czenie urz¹dzenia wtyczk¹ grozi jego zniszczeniem. -3-

4 1. Informacje ogólne Przed przyst¹pieniem do instalowania nagrzewnicy nale y dokonaæ zewnêtrznych oglêdzin celem upewnienia siê czy nie zosta³a ona uszkodzona w czasie transportu oraz sprawdzenia kompletnoœci wyposa enia. 1.1 Zastosowanie Nagrzewnice powietrza firmy SIAL to nowoczesne urz¹dzenia przeznaczone do ogrzewania i wentylacji obiektów przemys³owych i u ytecznoœci publicznej. Do typowych obiektów zastosowania nagrzewnic nale ¹: domy jednorodzinne, warsztaty, hale przemys³owe i handlowe, magazyny, koœcio³y, hurtownie, sale widowiskowe, obiekty uzdrowiskowe, obiekty inwentarskie, suszarnie, szklarnie i tunele foliowe, itp. 1.2 Opis techniczny Jednostki wyposa one s¹ w wymiennik ciep³a, wokó³ którego powietrze ogrzewane kr¹ y wokó³ zewnêtrznych czêœci. Spaliny zaœ wchodz¹ do wymiennika, z którego przez komin wyprowadzane s¹ na zewn¹trz. Powietrze opuszczaj¹ce nagrzewnicê jest czyste tzn. tej samej jakoœci, co powietrze wchodz¹ce do nagrzewnicy. Nagrzewnice wyposa one s¹ w kó³ka u³atwiaj¹ce transport. 2.Warunki u ytkowania 2.1 Zagro enia, które mog¹ byæ spowodowane nieodpowiedni¹ obs³ug¹. Nagrzewnica wyposa ona jest w zabezpieczenia które zosta³y przetestowane i otrzyma³y odpowiednie atesty. Nieodpowiednie u ytkowanie mo e powodowaæ zagro enie dla osoby obs³uguj¹cej urz¹dzenie, lub te dla innych urz¹dzeñ pod³¹czonych do tej samej instalacji elektrycznej. Wszystkie osoby dokonuj¹ce instalacji i rozruchu lub obs³ugi nagrzewnicy musz¹ postêpowaæ zgodnie z zaleceniami zawartymi w niniejszej instrukcji. 2.2 Warunki pracy temp. powietrza zasysanego: -25 C +40 C temp. otoczenia palnika: -5 C +40 C wilgotnoœæ wzglêdna powietrza: 95% max. 3 zapylenie: 1mg/m 2.3 Paliwo Aby zapewniæ prawid³ow¹ pracê urz¹dzenia nale y stosowaæ olej opa³owy lekki. Nale y zwróciæ uwagê na odpowietrzenie przewodów paliwowych. Stosowanie niew³aœciwego paliwa mo e doprowadziæ do: - zatkania filtru paliwa lub dyszy - tworzenia siê nagaru na elektrodach uk³adu zap³onowego - nieprawid³owej pracy palnika lub jego uszkodzenia -4-

5 W³aœciwoœci oleju: - lepkoœæ 2 6mm /s przy 20 C - gêstoœæ 3 0,86 kg/dm - zawartoœæ siarki 0,3% - temperatura zap³onu ³ 55 C - temp. krzepniêcia ³ -6 C - wartoœæ opa³owa ³ kj/kg 2.4 Ogólne zasady Nagrzewnice powietrza z odprowadzeniem spalin mog¹ byæ u ywane wewn¹trz pomieszczeñ w których przebywaj¹ ludzie. Spaliny wydobywaj¹ce siê z urz¹dzenia musz¹ byæ usuniête na zewn¹trz poprzez przewód kominowy. W pomieszczeniu w którym zainstalowane jest urz¹dzenie powinien byæ zapewniony dop³yw powietrza w iloœci zapewniaj¹cej prawid³ow¹ pracê wentylatora. Je eli nagrzewnica pracuje na powietrzu obiegowym (tylko powietrze z pomieszczenia ogrzewanego) nie wolno zas³aniaæ kratek wlotowych powietrza. Nie nale y instalowaæ nagrzewnicy w miejscu w którym znajduj¹ siê materia³y ³atwopalne lub otwarty p³omieñ. Spaliny mog¹ powodowaæ samozapalenie, zawsze nale y pamiêtaæ o odpowiedniej odleg³oœci od ³atwopalnych materia³ów. 2.5 Spaliny Nagrzewnice powietrza wywo³uj¹ ciœnienie akustyczne do 80dB(A). Zawartoœæ tlenku wêgla (CO) w spalinach jest poni ej norm dopuszczanych przez prawo. Instalacja odprowadzenia spalin powinna byæ wykonana zgodnie ze szczegó³owymi przepisami dotycz¹cymi rodzaju dachu, rodzaju przewodu kominowego i sposobu jego prowadzenia. Przed pod³¹czeniem urz¹dzenia najlepiej zasiêgn¹æ rady u mistrza kominiarskiego. Instalacja odprowadzenia spalin powinna byæ wykonana tak, aby trasa przewodów odprowadzaj¹cych spaliny w odcinku poziomym nie przekracza³a d³ugoœci 3m i posiada³a mo liwie ma³o zagiêæ - maksymalnie 3. Konieczne jest wyprowadzenie wylotu spalin ponad dach, na wysokoœæ zabezpieczaj¹c¹ przed zadmuchiwaniem przez wiatr. 2.6 Dodatkowe zabezpieczenia Nagrzewnica powietrza spala paliwo w zamkniêtej komorze. Spaliny usuwane s¹ na zewn¹trz poprzez przewód kominowy. Gor¹ce powietrze transportowane jest przez wentylator osiowy lub promieniowy. Wentylator os³oniêty jest siatk¹ umieszczon¹ przy wlocie powietrza. Nagrzewnica nie powinna byæ uruchamiana bez tej siatki, gdy mo e to spowodowaæ awariê urz¹dzenia lub stanowiæ zagro enie dla ludzi. -5-

6 Wlot i wylot powietrza powinny byæ w pe³ni ods³oniête aby zapewniæ swobodny przep³yw powietrza i nie dopuœciæ do przegrzania urz¹dzenia. Jeœli spaliny bêd¹ wydmuchiwane bezpoœrednio na ³atwopalne przedmioty to mog¹ wywo³aæ samozap³on. Przed podjêciem jakichkolwiek czynnoœci zwi¹zanych z czyszczeniem i konserwacj¹ nale y wy³¹czyæ urz¹dzenie z sieci elektrycznej. Nagrzewnica s³u y do ogrzewania i wentylacji i nie powinna byæ stosowana do adnych innych celów. 2.7 Zastrze enia do u ytkowania Nagrzewnica powinna byæ obs³ugiwana przez wykwalifikowane osoby, które przed wykonaniem jakichkolwiek czynnoœci powinny dok³adnie przeczytaæ niniejsz¹ instrukcjê. 2.8 Zastrze enia do instalacji Urz¹dzenie powinno zostaæ zainstalowane na wypoziomowanej podstawie, w bezpiecznej pozycji, zabezpieczone przed wszelkimi czynnikami które mog¹ je zniszczyæ. W czasie instalowania urz¹dzenia nale y upewniæ siê, e wlot i wylot powietrza nie s¹ niczym przes³oniête. 2.9 Wzglêdy bezpieczeñstwa Siatka na kanale transportuj¹cym powietrze zabezpiecza przed ewentualnymi wypadkami. W czasie pracy wentylator mo e zacz¹æ automatycznie siê obracaæ. Siatka mo e zostaæ zdemontowana tylko przez wykwalifikowany personel, dopiero po od³¹czeniu zasilania. 3. Informacje techniczne Nagrzewnice z wentylatorem osiowym Model T 170 Moc (wydatek ciep³a) (kw) Wydajnoœæ wentylatora (m /h) Zu ycie paliwa (l/h) 7,77 10,07 13,95 13,95 17,29 Sprawnoœæ (%) Ciœnienie statyczne went. (mbar) 0,7 0,9 1,1 1,1 2,4 Ciœnienie akustyczne (db(a)) Napiêcie (V) 230~50Hz 230~50Hz 230~50Hz 400V~50Hz 400V~50Hz Moc silnika (W) Natê enie (A) 3,8 5,3 9,5 6 5,5 Waga (kg) Œrednica komina (mm) Œrednica otworu went

7 Nagrzewnice z wentylatorem promieniowym Model 110C 150C 200C Moc (wydatek ciep³a) (kw) Wydajnoœæ wentylatora (m /h) Zu ycie paliwa 10,27 14,44 18,43 Sprawnoœæ (%) Ciœnienie statyczne went. (mbar) 2,2 2,4 2,8 Ciœnienie akustyczne (db(a)) Napiêcie (V) 230~50Hz 400V~50Hz 400V~50Hz Moc silnika (W) Natê enie (A) 6,8 5,8 7,2 Waga (kg) Œrednica komina (mm) Œrednica otworu went Opis instalacji Nagrzewnica powietrza wykorzystuje palnik oleju. Urz¹dzenie powinno zostaæ pod³¹czone do instalacji przez wykwalifikowan¹ osobê. Nale y pamiêtaæ o przestrzeganiu zasad bezpieczeñstwa oraz o spe³nieniu zastrze eñ wyszczególnionych w niniejszej instrukcji. Spaliny mog¹ byæ niebezpieczne jeœli bêd¹ rozprowadzone w pomieszczeniu w którym przebywaj¹ ludzie lub zwierzêta. Dlatego nale y pamiêtaæ o pod³¹czeniu przewodu kominowego który wyprowadzi spaliny na zewn¹trz. Gor¹ce spaliny mog¹ byæ niebezpieczne i mog¹ spowodowaæ samozap³on. Dlatego nie nale y instalowaæ nagrzewnicy w pomieszczeniu w którym znajduj¹ siê materia³y ³atwopalne lub wybuchowe. W czasie instalowania urz¹dzenia w budynkach przemys³owych lub inwentarskich nale y przestrzegaæ zasad bezpieczeñstwa oraz innych przepisów zwi¹zanych z charakterystyk¹ danego pomieszczenia. Poza tym nale y pamiêtaæ o zachowaniu minimalnych odleg³oœci od materia³ów ³atwopalnych. po bokach: 60 cm od strony wlotu powietrza: 60 cm nad urz¹dzeniem: 200 cm od strony wylotu powietrza: 200 cm Urz¹dzenie mo e byæ u ywane bez pod³¹czenia przewodu kominowego tylko na otwartej przestrzeni. -7-

8 5. Obs³uga urz¹dzenia WA NE! Przed uruchomieniem urz¹dzenia zawsze nale y sprawdziæ czy przewody elektryczne nie s¹ uszkodzone. Przewód zasilaj¹cy mo e zostaæ wymieniony tylko przez wykwalifikowan¹ obs³ugê. 5.1 Rozruch Nagrzewnica mo e pracowaæ zarówno z termostatem jak i bez niego. Je eli wykorzystywany jest termostat nale y: a) usun¹æ zaœlepkê gniazda termostatu b) pod³¹czyæ termostat do gniazda termostatu Je eli termostat nie jest wykorzystywany, nale y w³o yæ zaœlepkê do gniazda termostatu. Pod³¹czyæ kabel zasilaj¹cy do gniazda elektrycznego. Dla wszystkich urz¹dzeñ trójfazowych niezbêdne jest gniazdo 400V z zerem i uziemieniem. Pod³¹czyæ miernik do komina lub przewodu aby odprowadziæ spaliny na zewn¹trz. Nale y sprawdziæ czy w kominie jest podciœnienie przynajmniej 0,1 mbar. Je eli urz¹dzenie pracuje z termostatem nale y ustawiæ ¹dan¹ temperaturê. Ustawiæ prze³¹cznik na pozycjê (ogrzewanie). W ten sposób uruchomiony zostanie palnik, a po kilku sekundach w³¹czy siê wentylator, niezbêdny do rozgrzania wymiennika. Wentylacja: Ostro nie pod³¹czyæ kabel elektryczny do gniazda. Ustawiæ prze³¹cznik na pozycjê (wentylacja). 5.2 Wy³¹czanie Zabrania siê wy³¹czania nagrzewnicy przez od³¹czenie przewodu zasilaj¹cego. Wy³¹czenie urz¹dzenia wtyczk¹ grozi jego zniszczeniem. Wy³¹czanie z trybu ogrzewania: Ustaw prze³¹cznik na pozycjê 0. Kiedy palnik siê wy³¹czy wentylator bêdzie nadal pracowa³, aby sch³odziæ komorê spalania. Wy³¹czanie z trybu wentylacji: Ustaw prze³¹cznik na pozycjê Utrzymanie Wszystkie operacje powinny byæ przeprowadzone przez wykwalifikowany personel. Raz w roku urz¹dzenie powinno byæ czyszczone chyba, e urz¹dzenie pracuje w zapylonym lub brudnym pomieszczeniu. W takim wypadku czyszczenie nale y przeprowadzaæ czêœciej. -8-

9 W s¹siedztwie nagrzewnicy powinna znajdowaæ siê gaœnica proszkowa 6 kg, dodatkowo jedna gaœnica proszkowa 6 kg dla ochrony zbiornika z olejem. Jako sprzêt gaœniczy mo na zastosowaæ agregat gaœniczy proszkowy lub œniegowy. Urz¹dzenie nale y utrzymywaæ w czystoœci. Ka de rozlanie oleju natychmiast usuwaæ. 7. Rozwi¹zywanie problemów Dotykanie elementów elektrycznych mo e stanowiæ powa ne zagro enie dla ludzi. Wszelkie naprawy obwodu elektrycznego mog¹ byæ dokonywane tylko przez wykwalifikowan¹ obs³ugê. PROBLEM PRAWDOPODOBNA PRZYCZYNA ROZWI ZANIE Palnik nie startuje Wtyczka nie jest w³¹czona Uszkodzony przewód Na termostacie jest zbyt niska temperatura Pod³¹cz wtyczkê SprawdŸ kabel Ustaw wy sz¹ temperaturê Palnik startuje, nie ma zap³onu, urz¹dzenie siê blokuje. Palnik startuje, nastêpuje zap³on, urz¹dzenie siê blokuje. Palnik startuje ale spalanie jest nieregularne Wentylator obraca siê w przeciwnym kierunku do strza³ki na obudowie. Zaœlepka Ÿle w³o ona do gniazda termostatu Uruchomi³ siê termostat bezpieczeñstwa Dysza jest zabrudzona Uszkodzone elektrody Wadliwa kontrola p³omienia Zbyt ma³o paliwa w zbiorniku Pompa ma zbyt ma³e ciœnienie Przewody olejowe s¹ nieszczelne, pompa zasysa powietrze Przewody olejowe s¹ nieszczelne, pompa zasysa powietrze Pompa ma zbyt ma³e ciœnienie Fotokomórka jest uszkodzona Regulator powietrza nie dzia³a prawid³owo Z³e pod³¹czenie instalacji 400V Popraw zaœlepkê Spróbuj zapobiec przegrzewaniu Zadzwoñ do sprzedawcy Nape³nij zbiornik Zadzwoñ do sprzedawcy SprawdŸ z³¹czki przewodów SprawdŸ z³¹czki przewodów Zadzwoñ do sprzedawcy Prze³o yæ kable we wtyczce -9-

10 8. Pod³¹czenie komina odprowadzaj¹cego spaliny min. 4 m max. 10 m 10% min. 5 m min. 3 m min. 4,5 m Przyk³ady instalacji komina odprowadzaj¹cego spaliny. -10-

11 9. Wymiary komin wylot wlot HELIOS 140 komin wylot wlot 760 HELIOS 110C -11-

12 10. Schemat elektryczny ó³to-zielony IR MR ó³to-zielony TP nieb nieb T S R N TR SM A1 A2 TH Sic czarny M M ó³to-zielony BR BF TH TH Limit Went ó³t-ziel ó³t-ziel ó³to-zielony BR IR M MR PT SM TH TP TR BF Palnik Prze³¹cznik Silnik wentylatora P³yta g³ówna Gniazdo termostatu Zabezpieczenie termiczne Termostat Uziemienie PrzekaŸnik Ogrzewany filtr PT HELIOS 150C/170/200C -12-

13 M STB LIM WENT. ó³to-zielony BR M TH ó³to-ziel. ó³to-ziel. ó³to-ziel. ó³to-zielony TP MR nieb. ó³to-ziel. ó³to-ziel. IR e i N L FR PT F 10A MAX TR SM A BR IR M MR PT SM TH TP TR BF Palnik Prze³¹cznik Silnik wentylatora 230 V P³yta g³ówna 50 Hz Gniazdo termostatu Zabezpieczenie termiczne Termostat Uziemienie PrzekaŸnik Ogrzewany filtr HELIOS 80/100/110C/

14 Zu yty sprzêt elektryczny nie mo e byæ umieszczany ³¹cznie z innymi odpadami komunalnymi. Sprzêt podlega selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Obecnoœæ sk³adników niebezpiecznych w sprzêcie mo e potencjalnie powodowaæ negatywne skutki dla œrodowiska i zdrowia ludzi. Obs³uga gwarancyjna i pogwarancyjna:
