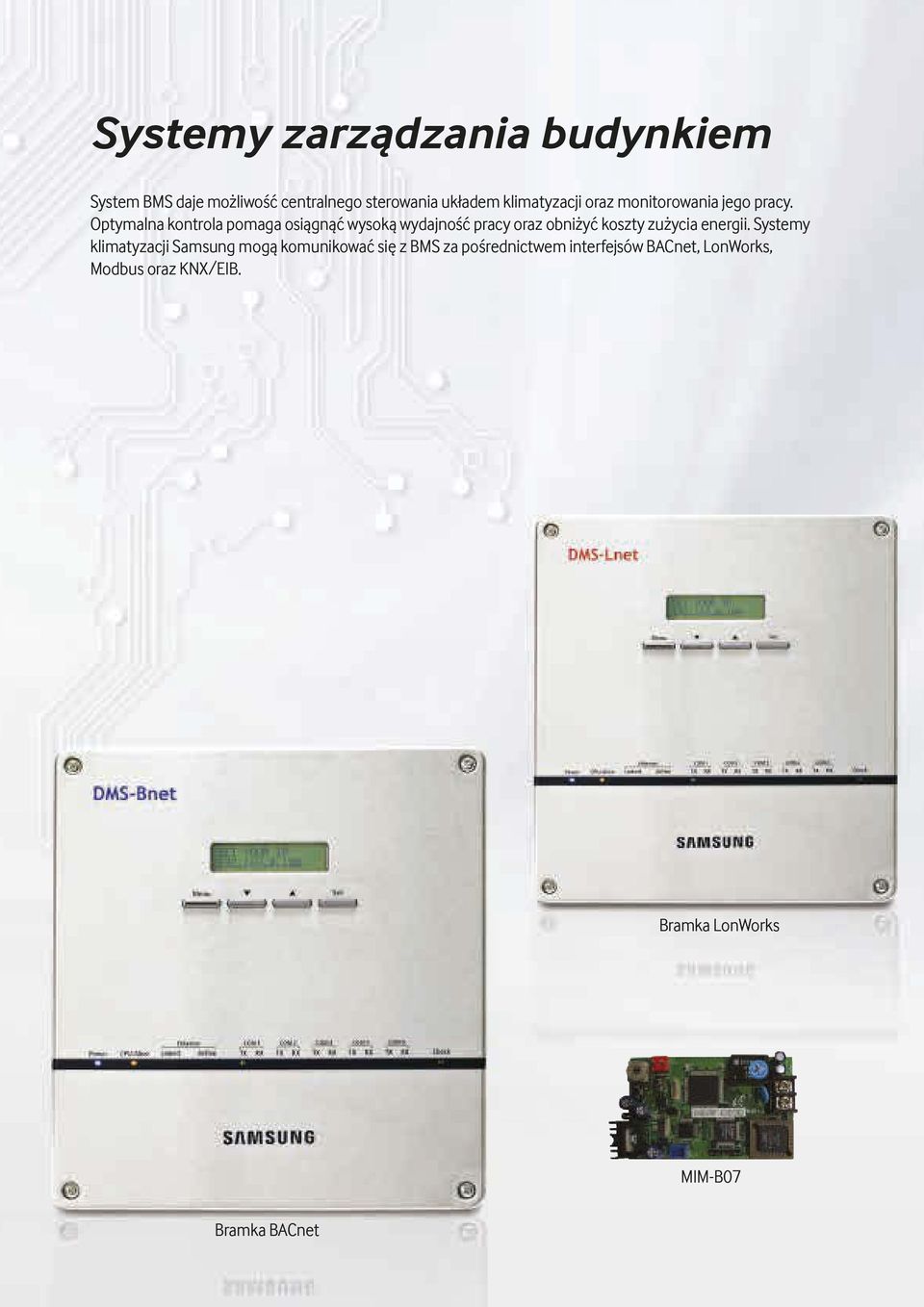

1 Systemy zarządzania budynkiem System BMS daje możliwość sterowania układem klimatyzacji oraz monitorowania jego pracy. Optymalna kontrola pomaga osiągnąć wysoką wydajność pracy oraz obniżyć koszty zużycia energii. Systemy klimatyzacji Samsung mogą komunikować się z BMS za pośrednictwem interfejsów BACnet, LonWorks, Modbus oraz KNX/EIB. Systemy sterowania Bramka LonWorks MIM-B07 Bramka BACnet 112

Optymalna kontrola pomaga osiągnąć wysoką wydajność pracy oraz obniżyć koszty zużycia energii.

2 Bramka BACnet MIM-B17/MIM-B17N (DMS-Bnet) Komunikacja z BMS w standardzie BACnet Sterowanie do 256 jednostek wewnętrznych i ERV Komunikacja za pośrednictwem do 16 interfejsów sterowania Jednoczesne sterowanie przez BACnet i S-NET3 lub S-NET mini Zawiera wybrane funkcje DMS2 Funkcje Monitoring Ustawianie temperatury Kasowanie alarmu filtra Definiowanie uprawnień użytkowników Blokowanie trybu pracy Ustawianie limitów temp. Funkcja awaryjnego wyłączenia Definiowalne wyjście analogowe Odczyt temperatury Bieg wentylatora Wskaźnik czyszczenia filtra Podgląd uprawnień dostępu Funkcja podziału zużycia energii elektrycznej Podgląd limitów temperatury Wyświetlanie kodów błędów Zarządzanie budynkiem BACnet struktura systemu sterowania MIM-B17N Komunikacja NASA * Ethernet Bramka BACnet Ethernet Max.16 S-NET3 S-NET mini BACnet BMS 113

3 03 SYSTEMY STEROWANIA Bramka LonWorks MIM-B18N Komunikacja z BMS w standardzie LonWorks Sterowanie do 128 jednostek wewnętrznych i ERV Komunikacja za pośrednictwem do 16 interfejsów sterowania Jednoczesne sterowanie przez Lonworks i S-NET3 lub S-NET mini Zawiera wybrane funkcje DMS2 Ustawianie temperatury Funkcje Kasowanie alarmu filtra Definiowanie uprawnień użytkowników Blokowanie trybu pracy Ustawianie limitów temp. Funkcja awaryjnego wyłączenia Definiowalne wyjście analogowe Monitoring Odczyt temperatury Bieg wentylatora Wskaźnik czyszczenia filtra Podgląd uprawnień dostępu Funkcja podziału zużycia energii elektrycznej Podgląd limitów temperatury Wyświetlanie kodów błędów LonWorks struktura systemu sterowania MIM-B18N Komunikacja NASA Systemy sterowania FTT-10A Bramka LonWorks Ethernet Max.16 S-NET3 S-NET mini LonWorks BMS Interfejs LonWorks MIM-B07 (RS485) Komunikacja z BMS w standardzie LonWorks Instalacja w obudowie jednostki zewnętrznej Sterowanie do 12 jednostek wewnętrznych Komunikacja RS485 do LonWorks Topologia FTT-10A Funkcje Ustawianie temperatury Bieg wentylatora Monitoring Odczyt temperatury Wyświetlanie kodów błędów 114

4 Interfejs liczników energii elektrycznej MIM-B16N Umożliwia przetwarzanie sygnału z liczników energii elektrycznej dla DMS2 Możliwość podłączenia do 8 liczników energii elektrycznej z wyjściem impulsowym Wyświetlanie zużycia energii dla każdego z podłączonych liczników Wymagania dla liczników energii elektrycznej z wyjściem impulsowym: Wyjście SO licznika zgodne z IEC lub DIN Stała wyjścia impulsowego w przedziale Wh/impuls Czas trwania impulsów ms Przerwa między impulsami minimum 3 ms Impuls Impuls Impuls Przerwa Przerwa Wymagana przerwa minimum 3 ms PIM struktura systemu odczytu zużycia energii elektrycznej MIM-D00AN Maksymalnie 8 interfejsów MIM-B16N MCM-A202DN Zarządzanie budynkiem Sterownik centralny MIM-B16N PIM Sygnał impulsowy DMS 2 Licznik energii elektrycznej z wyjściem impulsowym DVM, FJM, CAC Maksymalnie 8 liczników energii elektrycznej dla jednego MIM-B16N 115

43864 Stała wyjścia impulsowego w przedziale 1 10000 Wh/impuls Czas trwania impulsów 20 400 ms Przerwa między impulsami minimum 3 ms Impuls Impuls Impuls Przerwa Przerwa Wymagana przerwa minimum 3 ms

5 03 SYSTEMY STEROWANIA System zarządzania pokojami hotelowymi System zarządzania pokojami hotelowymi jest rozwiązaniem przyczyniającym się do oszczędności zużycia energii. Kiedy a-klucz do pokoju hotelowego Key-Tag znajduje się w swoim porcie, klimatyzator się włącza. Po jej wyjęciu urządzenie automatycznie się wyłącza. W ten sposób unika się zbędnych kosztów związanych z klimatyzowaniem pustych pokoi. Interfejs - (Key Tag) Sterowanie jednostkami wewnętrznymi poprzez styki kontaktowe Indywidualne lub grupowe sterowanie maks. 16 jednostkami wewnętrznymi Połączone używanie czujnika, timera, wejść awaryjnych Przykład Pokój 501 Pokój 502 Pokój 503 Pokój 504 Systemy sterowania Interfejs sygnału zewnętrznego Przykład MIM-B14 Bezpośrednie sterowanie jednostką wewnętrzną poprzez sygnał zewnętrzny wł./wył. Synchronizacja pracy jednostki wewnętrznej z czujnikiem otwarcia okna Awaryjne sterowanie za pośrednictwem prostego wejścia kontaktowego Informacja o statusie działania lub błędu jednostki wewnętrznej poprzez wyjście zewnętrzne Wł./wył. Wł./wył. Błąd Wł./wył. Czujnik otwarcia okna Informacja o usterce Jednoczesne sterowanie urządzeniem zewnętrznym (Informacja o usterce dostępna wyłącznie dla jednostek z wbudowanym zaworem rozprężnym EEV.) 116

W ten sposób unika się zbędnych kosztów związanych z klimatyzowaniem pustych pokoi.

6 Interfejs Modbus Moduł komunikacyjny Modbus umożliwia podłączenie urządzeń klimatyzacyjnych firmy Samsung do systemów nadzorczych (BMS, SCADA, PLC, HMI, panele dotykowe i innych) pracujących w standardzie Modbus. Jest kompatybilny z systemami klimatyzacji lub ERV wyposażonymi w interfejs sterowania lub MIM-N10. Interfejs Modbus obsługuje do 16 interfejsów sterowania i 64 jednostek wewnętrznych. SM-ACN-MBS Schemat połączeń Modbus master TCP/RTU NASA Ilość jednostek do 4 do 8 do 32 do 64 Model SM-ACN-MBS-4 SM-ACN-MBS-8 SM-ACN-MBS-32 SM-ACN-MBS-64 zewnętrzne wewnętrzne *Interfejsy dostępne na terenie Polski jedynie w sieci dystrybucji firmy Intesis Interfejs KNX Moduł komunikacyjny KNX umożliwia podłączenie urządzeń klimatyzacyjnych firmy Samsung do systemów pracujących w standardzie KNX-EIB. Jest kompatybilny z systemami klimatyzacji lub ERV wyposażonymi w interfejs sterowania lub MIM-N10. Interfejs KNX obsługuje do 16 interfejsów sterowania i 64 jednostek wewnętrznych. Zarządzanie pokojami SM-AC-KNX Schemat połączeń KNX NASA Ilość jednostek do 4 do 8 do 16 do 64 Model SM-ACN-KNX-4 SM-ACN-KNX-8 SM-ACN-KNX-16 SM-ACN-KNX-64 zewnętrzne wewnętrzne *Interfejsy dostępne na terenie Polski jedynie w sieci dystrybucji firmy Intesis 117

Interfejs Modbus obsługuje do 16 interfejsów sterowania i 64 jednostek wewnętrznych.
