Sterowniki centralne i indywidualne

Wielkość: px

Rozpocząć pokaz od strony:

Download "Sterowniki centralne i indywidualne"

Halina Mikołajczyk
8 lat temu
Przeglądów:

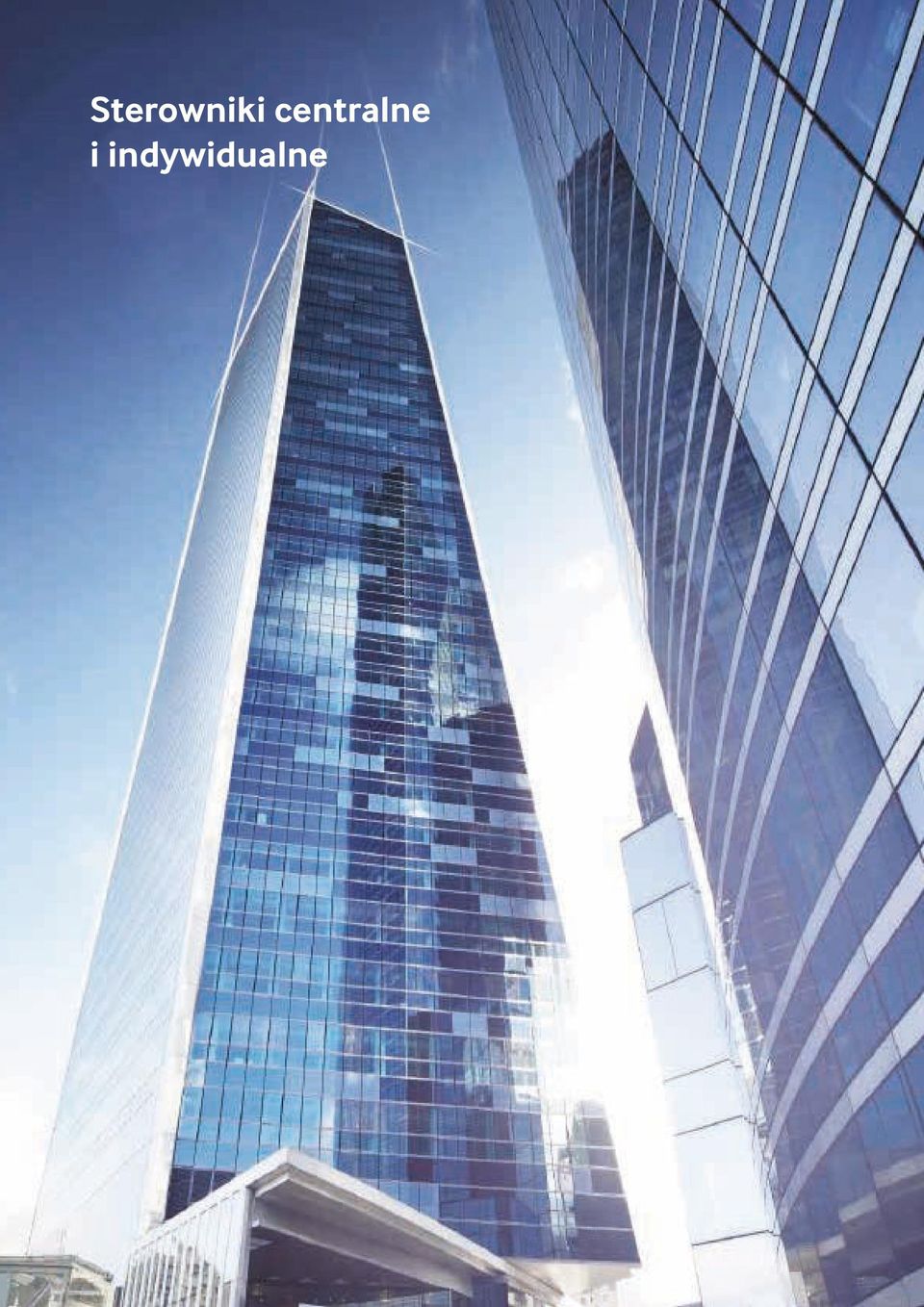

1 03 SYSTEMY STEROWANIA Sterowniki centralne i indywidualne Systemy sterowania 106

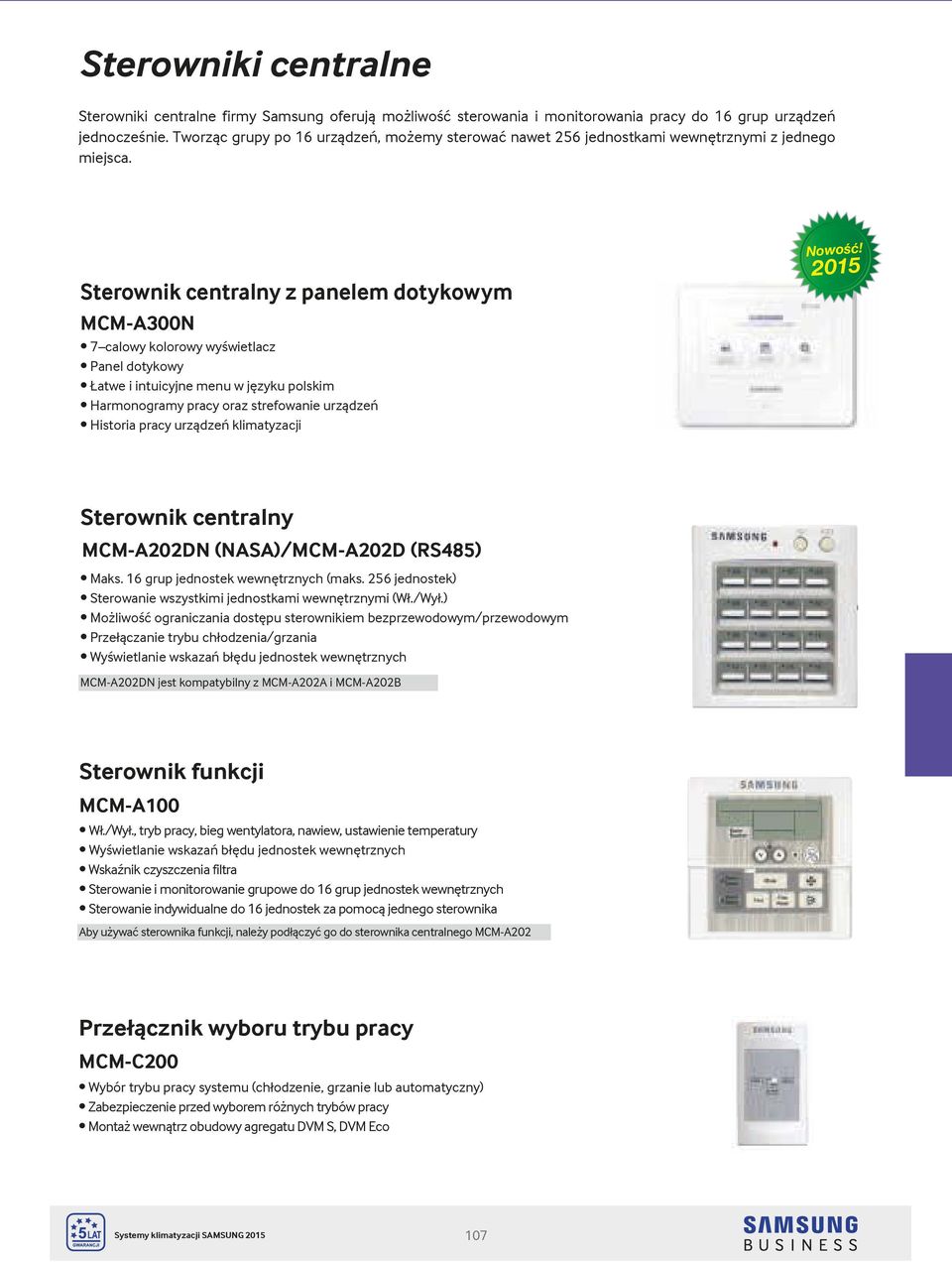

2 Sterowniki centralne Sterowniki centralne firmy Samsung oferują możliwość sterowania i monitorowania pracy do 16 grup urządzeń jednocześnie. Tworząc grupy po 16 urządzeń, możemy sterować nawet 256 jednostkami wewnętrznymi z jednego miejsca. Sterownik centralny z panelem dotykowym 7 calowy kolorowy wyświetlacz Panel dotykowy Łatwe i intuicyjne menu w języku polskim Harmonogramy pracy oraz strefowanie urządzeń Historia pracy urządzeń klimatyzacji Nowość! 2015 Sterownik centralny MCM-A202DN (NASA)/MCM-A202D (RS485) Maks. 16 grup jednostek wewnętrznych (maks. 256 jednostek) Sterowanie wszystkimi jednostkami wewnętrznymi (Wł./Wył.) Możliwość ograniczania dostępu sterownikiem bezprzewodowym/przewodowym Przełączanie trybu chłodzenia/grzania Wyświetlanie wskazań błędu jednostek wewnętrznych MCM-A202DN jest kompatybilny z MCM-A202A i MCM-A202B Sterownik funkcji MCM-A100 Wł./Wył., tryb pracy, bieg wentylatora, nawiew, ustawienie temperatury Wyświetlanie wskazań błędu jednostek wewnętrznych Wskaźnik czyszczenia filtra Sterowanie i monitorowanie grupowe do 16 grup jednostek wewnętrznych Sterowanie indywidualne do 16 jednostek za pomocą jednego sterownika Aby używać sterownika funkcji, należy podłączyć go do sterownika centralnego MCM-A202 Przełącznik wyboru trybu pracy MCM-C200 Wybór trybu pracy systemu (chłodzenie, grzanie lub automatyczny) Zabezpieczenie przed wyborem różnych trybów pracy Montaż wewnątrz obudowy agregatu DVM S, DVM Eco 107

Sterownik centralny z panelem dotykowym 7 calowy kolorowy wyświetlacz Panel dotykowy Łatwe i intuicyjne menu w języku polskim Harmonogramy pracy oraz strefowanie urządzeń Historia pracy urządzeń

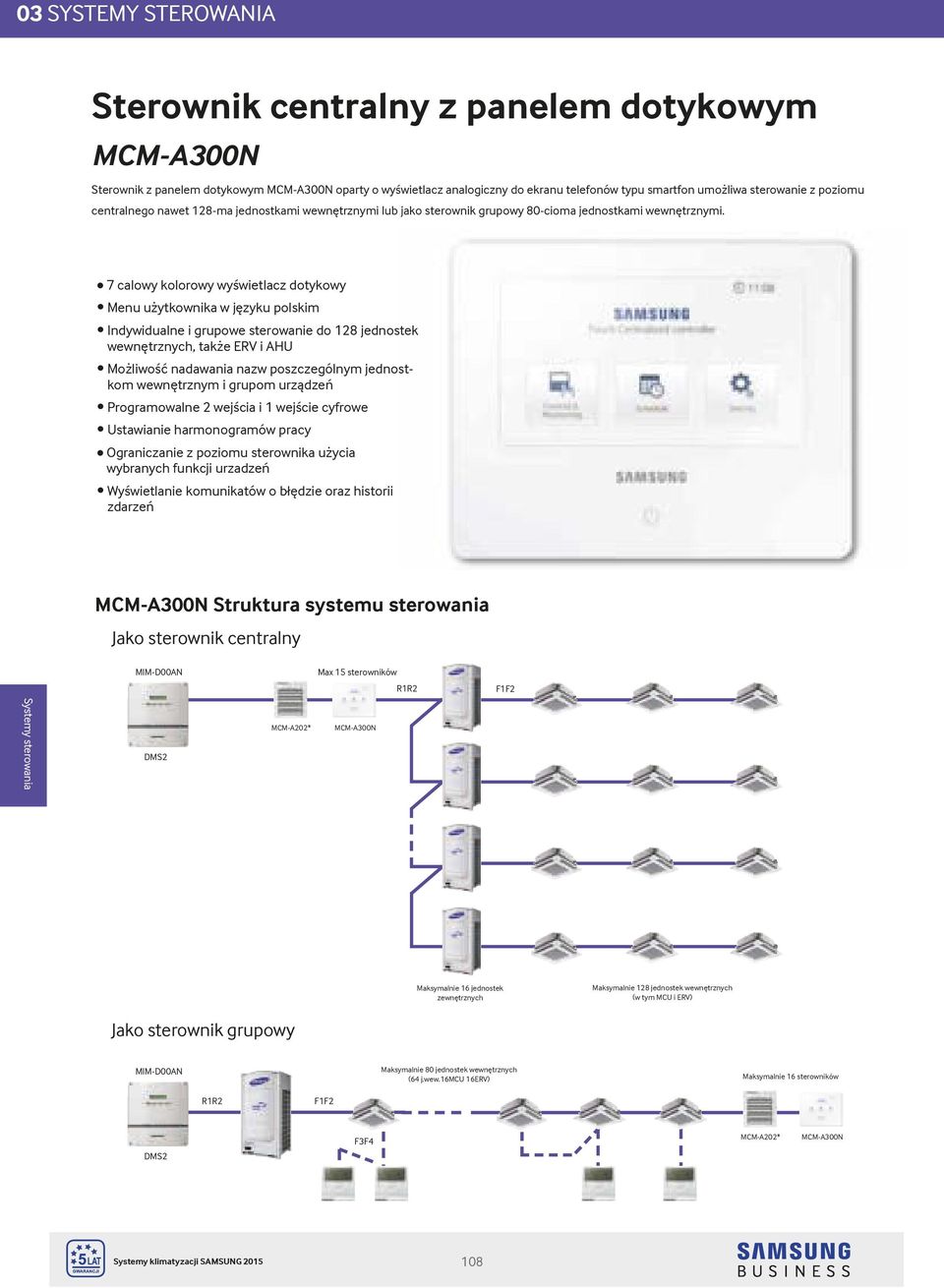

3 03 SYSTEMY STEROWANIA Sterownik centralny z panelem dotykowym Sterownik z panelem dotykowym oparty o wyświetlacz analogiczny do ekranu telefonów typu smartfon umożliwa sterowanie z poziomu centralnego nawet 128-ma jednostkami wewnętrznymi lub jako sterownik grupowy 80-cioma jednostkami wewnętrznymi. l 7 calowy kolorowy wyświetlacz dotykowy Menu użytkownika w języku polskim Indywidualne i grupowe sterowanie do 128 jednostek wewnętrznych, także ERV i AHU Możliwość nadawania nazw poszczególnym jednostkom wewnętrznym i grupom urządzeń Programowalne 2 wejścia i 1 wejście cyfrowe Ustawianie harmonogramów pracy l Ograniczanie z poziomu sterownika użycia wybranych funkcji urzadzeń Wyświetlanie komunikatów o błędzie oraz historii zdarzeń Struktura systemu sterowania Jako sterownik centralny MIM-D00AN Max 15 sterowników R1R2 F1F2 Systemy sterowania DMS2 MCM-A202* Maksymalnie 16 jednostek zewnętrznych Maksymalnie 128 jednostek wewnętrznych (w tym MCU i ERV) Jako sterownik grupowy MIM-D00AN Maksymalnie 80 jednostek wewnętrznych (64 j.wew.16mcu 16ERV) Maksymalnie 16 sterowników R1R2 F1F2 F3F4 MCM-A202* DMS2 108

l 7 calowy kolorowy wyświetlacz dotykowy Menu użytkownika w języku polskim Indywidualne i grupowe sterowanie do 128 jednostek wewnętrznych, także ERV i AHU Możliwość nadawania nazw poszczególnym

4 Interfejs sterowania centralnego MIM-N01 Umożliwa jednostkom wewnętrznym/zewnętrznym z protokołem komunikacji RS485 komunikację z elementami centralnego systemu sterowania opartymi o standard NASA (MIM-D00AN, MCM-A202DN). Jeden interfejs obsługuje jeden agregat CAC, FJM. MIM-N10 Umożliwa centralkom ERV (NASA lub RS485) komunikację z elementami centralnego systemu sterowania opartymi o standard NASA lub RS485. Jeden interfejs obsługuje do 16 szt. ERV Umożliwa jednostkom wewnętrznym/zewnętrznym z protokołem komunikacji RS485 komunikację z elementami centralnego systemu sterowania opartymi o standard RS485 (MIM-D00A, MCM-A202D). MIM-B13D obsługuje do 16 jednostek wewnętrznych lub ich grup Współpracuje z CAC (RS485), FJM i ERV MIM-B13E Umożliwa jednostkom wewnętrznym/zewnętrznym z protokołem komunikacji RS485 komunikację z elementami centralnego systemu sterowania opartymi o standard RS485 (MIM-D00A, MCM-A202D). MIM-B13E obsługuje do 16 jednostek wewnętrznych lub ich grup Współpracuje z CAC (RS485), FJM i ERV 109 Sterowniki centralne MIM-B13D

MIM-N10 Umożliwa centralkom ERV (NASA lub RS485) komunikację z elementami centralnego systemu sterowania opartymi o standard NASA lub RS485. Jeden interfejs obsługuje do 16 szt.

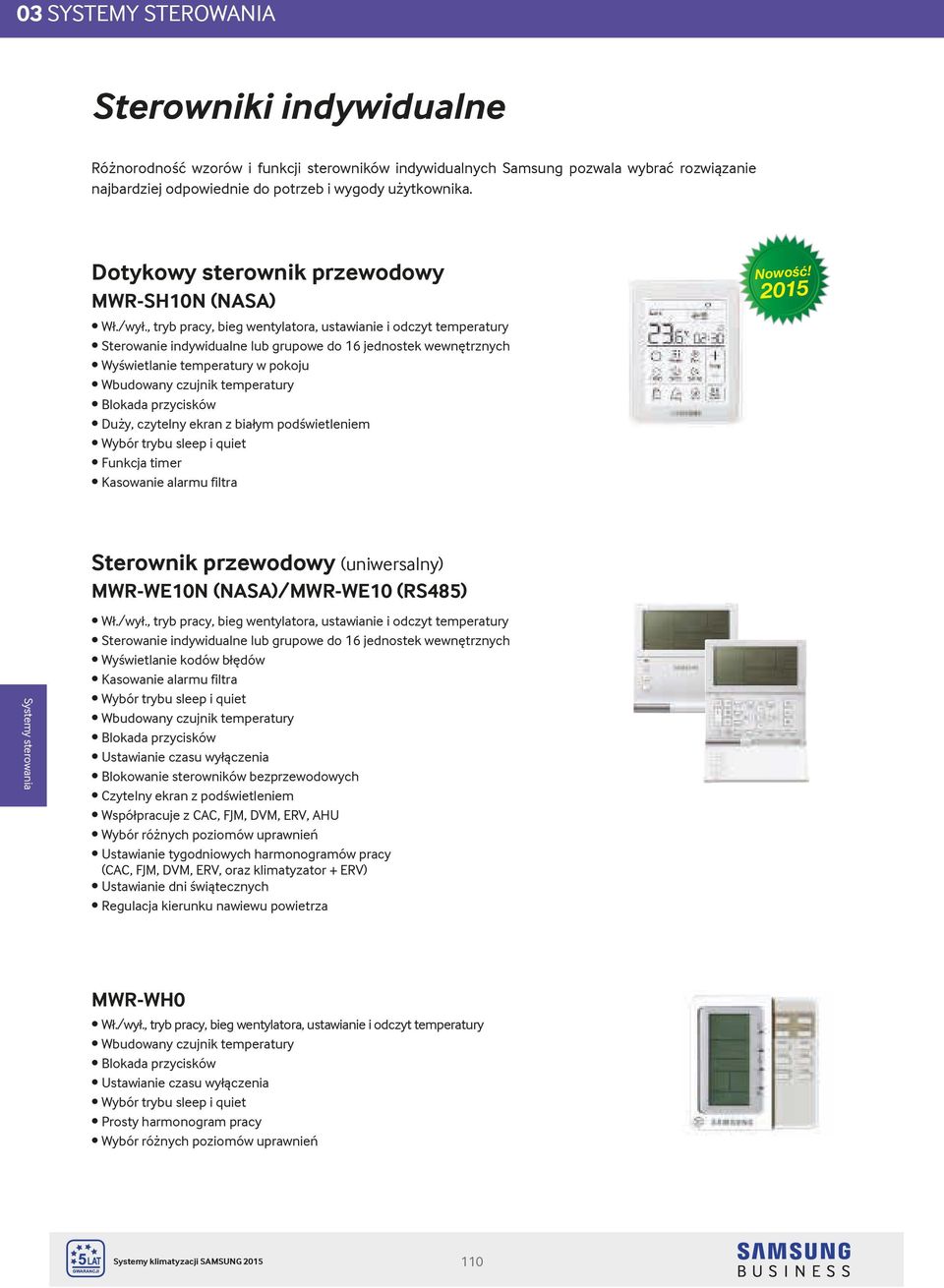

5 03 SYSTEMY STEROWANIA Sterowniki indywidualne Różnorodność wzorów i funkcji sterowników indywidualnych Samsung pozwala wybrać rozwiązanie najbardziej odpowiednie do potrzeb i wygody użytkownika. Dotykowy sterownik przewodowy Nowość! MWR-SH10N (NASA) Wł./wył., tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie temperatury w pokoju Wbudowany czujnik temperatury Blokada przycisków Duży, czytelny ekran z białym podświetleniem Wybór trybu sleep i quiet Funkcja timer Sterownik przewodowy (uniwersalny) MWR-WE10N (NASA)/MWR-WE10 (RS485) Systemy sterowania Wł./wył., tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie kodów błędów Wybór trybu sleep i quiet Wbudowany czujnik temperatury Blokada przycisków Ustawianie czasu wyłączenia Blokowanie sterowników bezprzewodowych Czytelny ekran z podświetleniem Współpracuje z CAC, FJM, DVM, ERV, AHU Wybór różnych poziomów uprawnień Ustawianie tygodniowych harmonogramów pracy (CAC, FJM, DVM, ERV, oraz klimatyzator + ERV) Ustawianie dni świątecznych Regulacja kierunku nawiewu powietrza MWR-WH0 Wł./wył., tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Wbudowany czujnik temperatury Blokada przycisków Ustawianie czasu wyłączenia Wybór trybu sleep i quiet Prosty harmonogram pracy Wybór różnych poziomów uprawnień 110

, tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie temperatury w pokoju Wbudowany czujnik temperatury

6 Sterownik bezprzewodowy MR-EH00 Wł./wył., tryb pracy, bieg wentylatora, ustawianie temperatury Ustawianie prostego harmonogramu pracy Czytelny wyświetlacz Regulacja kierunku nawiewu powietrza Możliwość indywidualnego sterowania 4 jednostkami wewnętrznymi (4 kanały komunikacji) Odbiornik sygnału sterownika bezprzewodowego MRK-A10N (NASA)/MRK-A00+MRW-10A (RS485) Zdalne włączanie i wyłączanie Wskazanie pracy Wskazanie błędu Wskaźnik czyszczenia filtra W zestawie dołączony jest przewód umożliwiający połączenie odbiornika z jednostką wewnętrzną. Sterownik przewodowy (prosty) MWR-SH00N (NASA)/MWR-SH00 (RS485) Sterownik przewodowy ERV MWR-VH12N (NASA)/MWR-VH02 (RS485) Sterowanie indywidualne i grupowe (maks. do 16 jednostek) Włączanie i wyłączanie Tryb pracy (wentylacja, odzysk ciepła), bieg wentylatora Prosty harmonogram pracy Wskazanie błędu Synchronizacja pracy z jednostkami wewnętrznymi Wskazanie poziomu CO2 (po podłączeniu czujnika CO2) Czujnik temperatury pomieszczenia MRW-TA Służy do pomiaru temperatury wewnątrz pomieszczenia w miejscu kluczowym dla komfortu użytkownikapo 111 Sterowniki indywidualne Wł./wył., tryb pracy, bieg wentylatora, ustawianie temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie kodów błędów Blokada trybu pracy

jednostkami wewnętrznymi (4 kanały komunikacji) Odbiornik sygnału sterownika bezprzewodowego MRK-A10N (NASA)/MRK-A00+MRW-10A (RS485) Zdalne włączanie i wyłączanie Wskazanie pracy Wskazanie błędu
