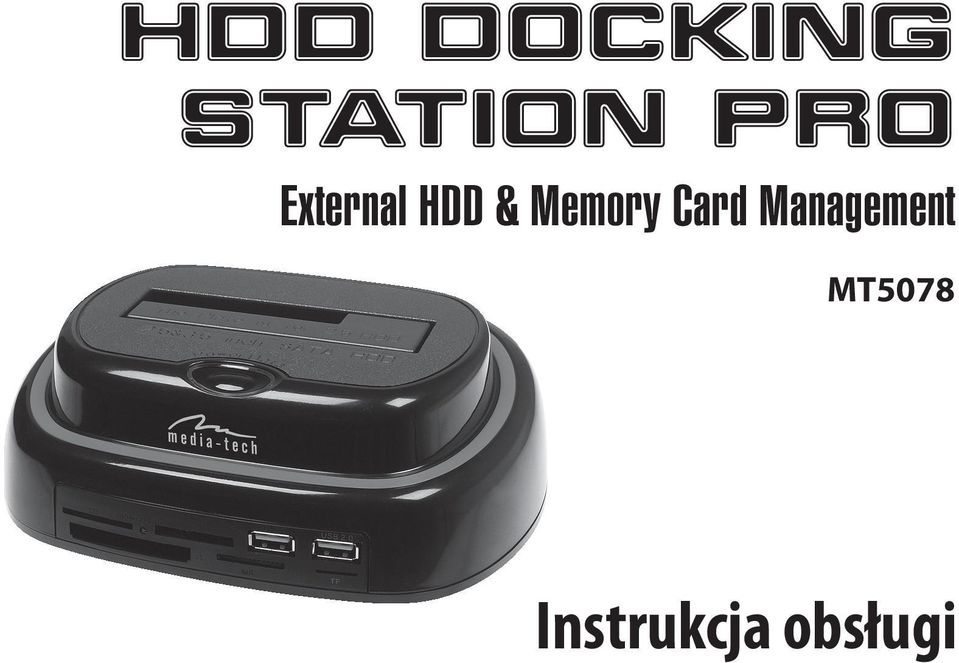

1 HDD DOCKING STATION PRO External HDD & Memory Card Management MT5078 Instrukcja obsługi

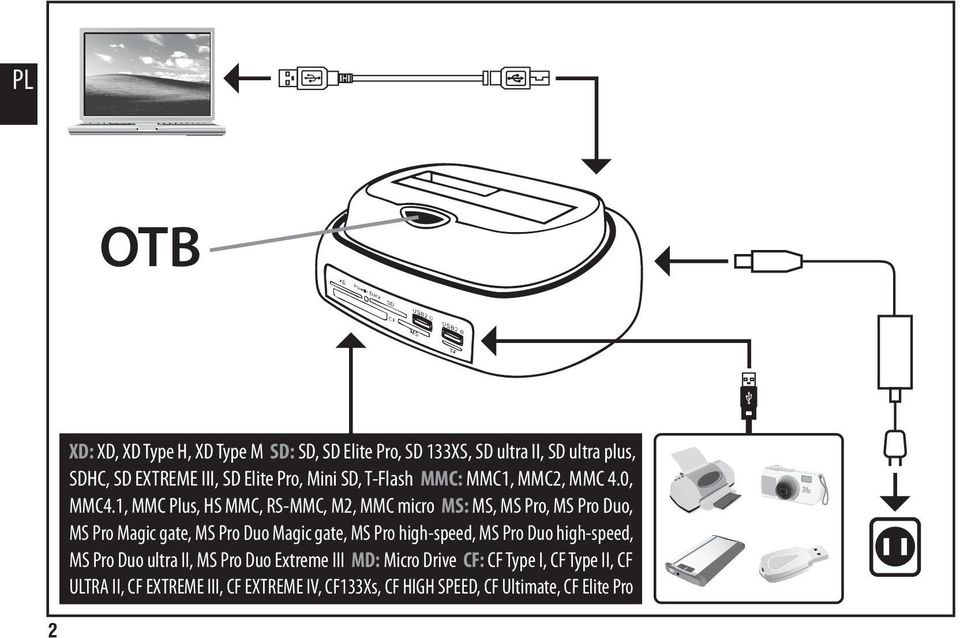

2 PL OTB XD: XD, XD Type H, XD Type M SD: SD, SD Elite Pro, SD 133XS, SD ultra II, SD ultra plus, SDHC, SD EXTREME III, SD Elite Pro, Mini SD, T-Flash MMC: MMC1, MMC2, MMC 4.0, MMC4.1, MMC Plus, HS MMC, RS-MMC, M2, MMC micro MS: MS, MS Pro, MS Pro Duo, MS Pro Magic gate, MS Pro Duo Magic gate, MS Pro high-speed, MS Pro Duo high-speed, MS Pro Duo ultra II, MS Pro Duo Extreme III MD: Micro Drive CF: CF Type I, CF Type II, CF ULTRA II, CF EXTREME III, CF EXTREME IV, CF133Xs, CF HIGH SPEED, CF Ultimate, CF Elite Pro 2

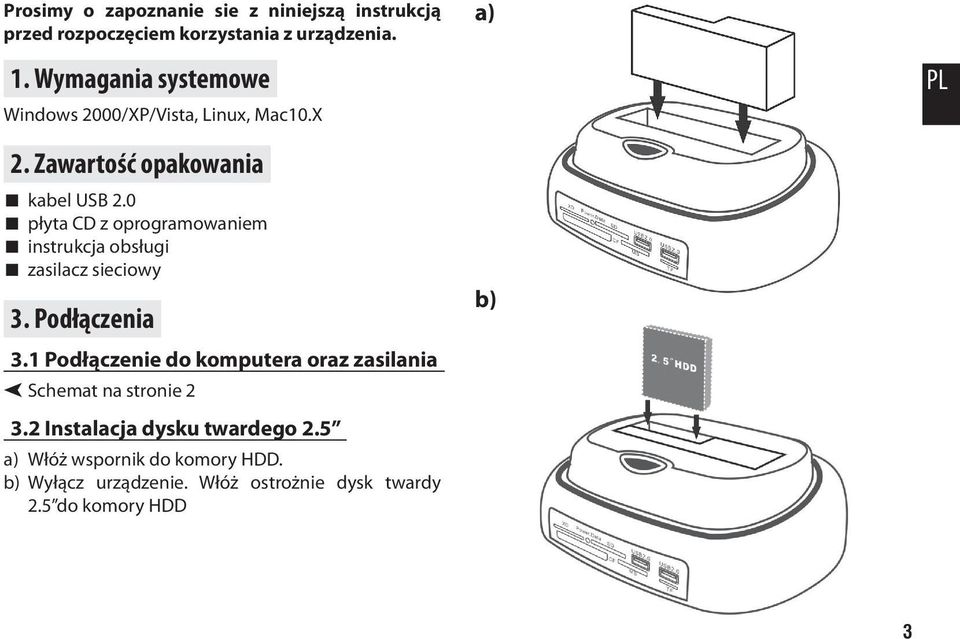

3 Prosimy o zapoznanie sie z niniejszą instrukcją przed rozpoczęciem korzystania z urządzenia. a) 1. Wymagania systemowe Windows 2000/XP/Vista, Linux, Mac10.X PL 2. Zawartość opakowania kabel USB 2.0 płyta CD z oprogramowaniem instrukcja obsługi zasilacz sieciowy 3. Podłączenia 3.1 Podłączenie do komputera oraz zasilania Schemat na stronie Instalacja dysku twardego 2.5 a) Włóż wspornik do komory HDD. b) Wyłącz urządzenie. Włóż ostrożnie dysk twardy 2.5 do komory HDD b) 3

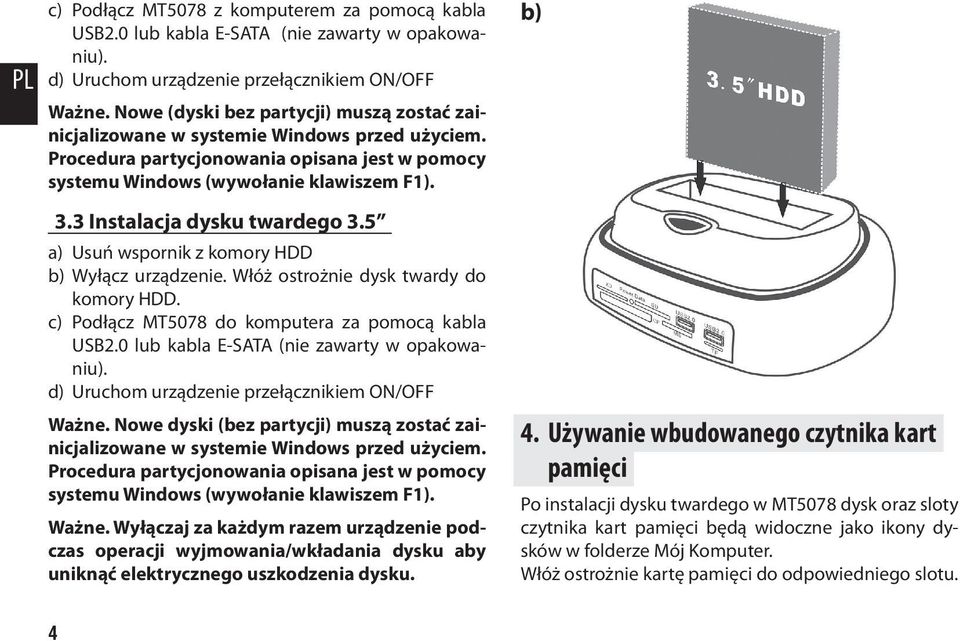

4 PL c) Podłącz MT5078 z komputerem za pomocą kabla USB2.0 lub kabla E-SATA (nie zawarty w opakowaniu). d) Uruchom urządzenie przełącznikiem ON/OFF Ważne. Nowe (dyski bez partycji) muszą zostać zainicjalizowane w systemie Windows przed użyciem. Procedura partycjonowania opisana jest w pomocy systemu Windows (wywołanie klawiszem F1). 3.3 Instalacja dysku twardego 3.5 a) Usuń wspornik z komory HDD b) Wyłącz urządzenie. Włóż ostrożnie dysk twardy do komory HDD. c) Podłącz MT5078 do komputera za pomocą kabla USB2.0 lub kabla E-SATA (nie zawarty w opakowaniu). d) Uruchom urządzenie przełącznikiem ON/OFF Ważne. Nowe dyski (bez partycji) muszą zostać zainicjalizowane w systemie Windows przed użyciem. Procedura partycjonowania opisana jest w pomocy systemu Windows (wywołanie klawiszem F1). Ważne. Wyłączaj za każdym razem urządzenie podczas operacji wyjmowania/wkładania dysku aby uniknąć elektrycznego uszkodzenia dysku. b) 4. Używanie wbudowanego czytnika kart pamięci Po instalacji dysku twardego w MT5078 dysk oraz sloty czytnika kart pamięci będą widoczne jako ikony dysków w folderze Mój Komputer. Włóż ostrożnie kartę pamięci do odpowiedniego slotu. 4

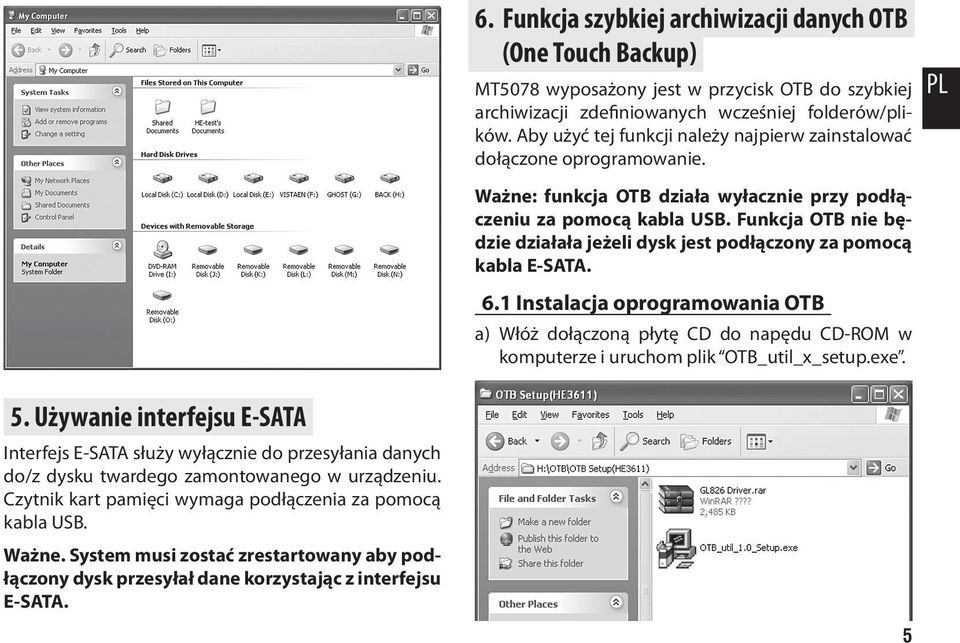

5 6. Funkcja szybkiej archiwizacji danych OTB (One Touch Backup) MT5078 wyposażony jest w przycisk OTB do szybkiej archiwizacji zdefiniowanych wcześniej folderów/plików. Aby użyć tej funkcji należy najpierw zainstalować dołączone oprogramowanie. Ważne: funkcja OTB działa wyłacznie przy podłączeniu za pomocą kabla USB. Funkcja OTB nie będzie działała jeżeli dysk jest podłączony za pomocą kabla E-SATA. 6.1 Instalacja oprogramowania OTB a) Włóż dołączoną płytę CD do napędu CD-ROM w komputerze i uruchom plik OTB_util_x_setup.exe. PL 5. Używanie interfejsu E-SATA Interfejs E-SATA służy wyłącznie do przesyłania danych do/z dysku twardego zamontowanego w urządzeniu. Czytnik kart pamięci wymaga podłączenia za pomocą kabla USB. Ważne. System musi zostać zrestartowany aby podłączony dysk przesyłał dane korzystając z interfejsu E-SATA. 5

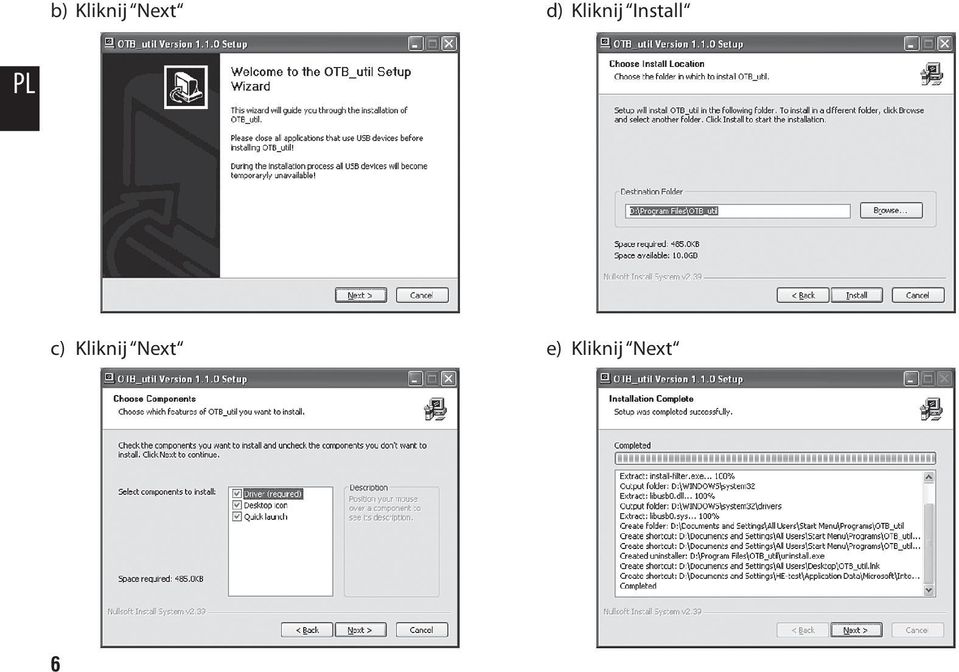

6 b) Kliknij Next d) Kliknij Install PL c) Kliknij Next e) Kliknij Next 6

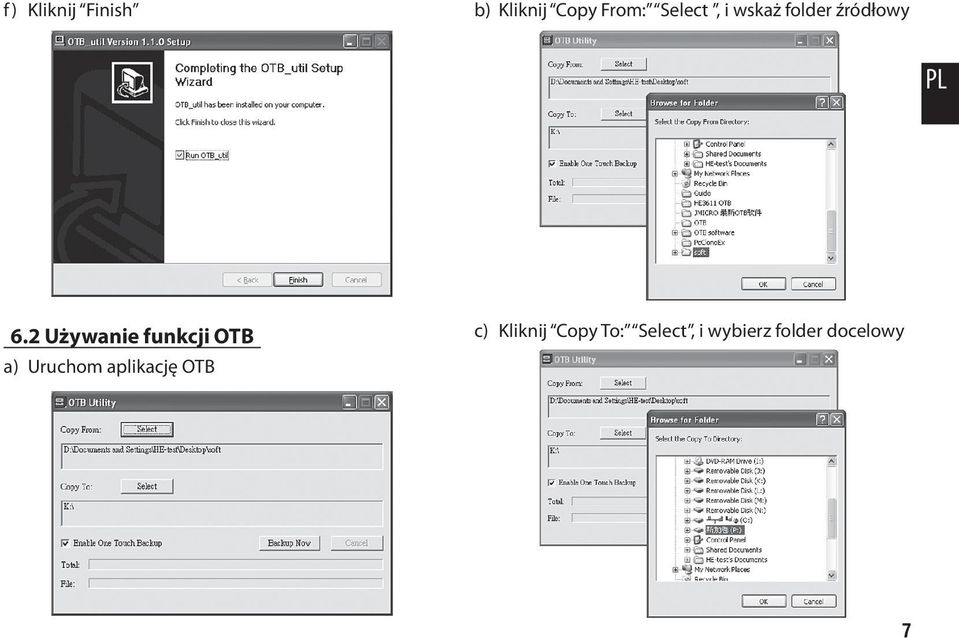

7 f) Kliknij Finish b) Kliknij Copy From: Select, i wskaż folder źródłowy PL 6.2 Używanie funkcji OTB a) Uruchom aplikację OTB c) Kliknij Copy To: Select, i wybierz folder docelowy 7

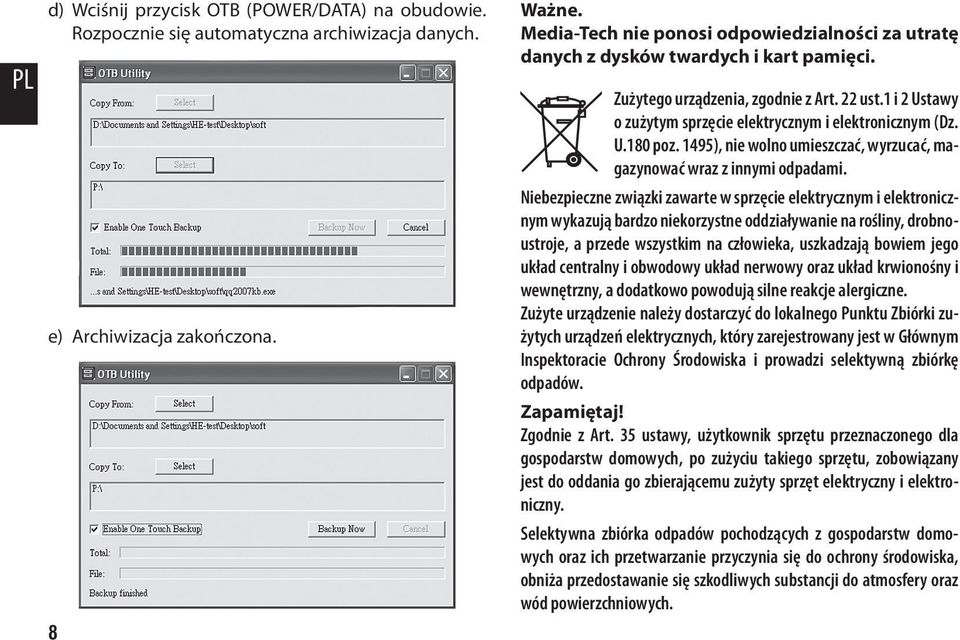

8 PL d) Wciśnij przycisk OTB (POWER/DATA) na obudowie. Rozpocznie się automatyczna archiwizacja danych. e) Archiwizacja zakończona. 8 Ważne. Media-Tech nie ponosi odpowiedzialności za utratę danych z dysków twardych i kart pamięci. Zużytego urządzenia, zgodnie z Art. 22 ust.1 i 2 Ustawy o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U.180 poz. 1495), nie wolno umieszczać, wyrzucać, magazynować wraz z innymi odpadami. Niebezpieczne związki zawarte w sprzęcie elektrycznym i elektronicznym wykazują bardzo niekorzystne oddziaływanie na rośliny, drobnoustroje, a przede wszystkim na człowieka, uszkadzają bowiem jego układ centralny i obwodowy układ nerwowy oraz układ krwionośny i wewnętrzny, a dodatkowo powodują silne reakcje alergiczne. Zużyte urządzenie należy dostarczyć do lokalnego Punktu Zbiórki zużytych urządzeń elektrycznych, który zarejestrowany jest w Głównym Inspektoracie Ochrony Środowiska i prowadzi selektywną zbiórkę odpadów. Zapamiętaj! Zgodnie z Art. 35 ustawy, użytkownik sprzętu przeznaczonego dla gospodarstw domowych, po zużyciu takiego sprzętu, zobowiązany jest do oddania go zbierającemu zużyty sprzęt elektryczny i elektroniczny. Selektywna zbiórka odpadów pochodzących z gospodarstw domowych oraz ich przetwarzanie przyczynia się do ochrony środowiska, obniża przedostawanie się szkodliwych substancji do atmosfery oraz wód powierzchniowych.
