Ekonomiczne ogrzewanie z GSX

Transkrypt

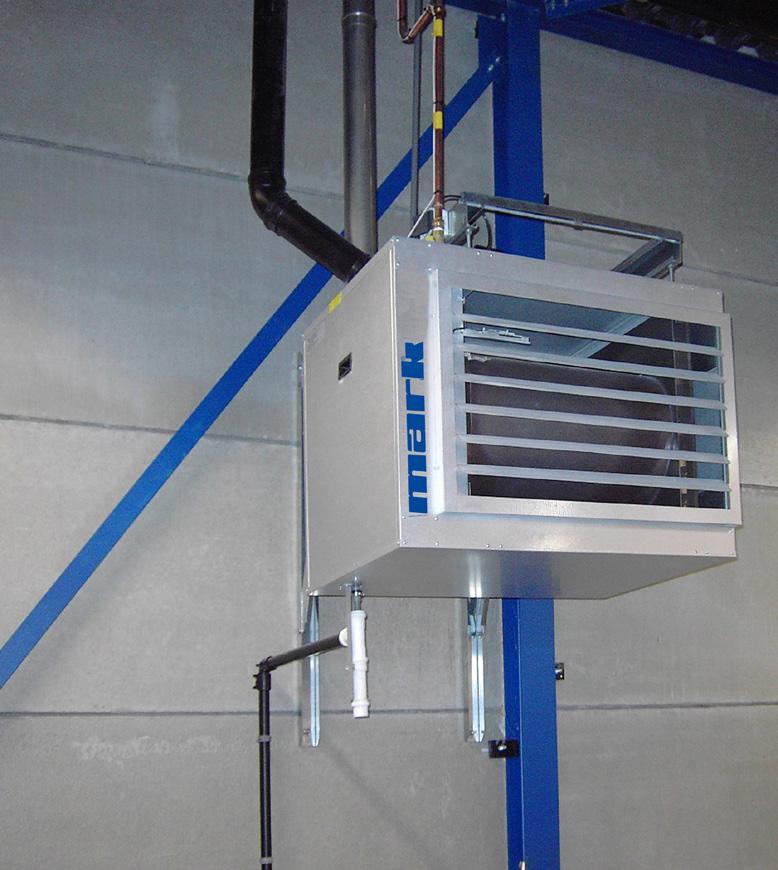

1 GSX Ekonomiczne ogrzewanie z GSX W przypadku urządzenia Mark GSX, ciepło generowane jest za pomocą palnika typu premix, a następnie rozprowadzane poprzez wentylator osiowy. Ta niezawodna nagrzewnica szczególnie dobrze sprawdza się w obiektach przemysłowych, a dzięki niskiemu zużyciu gazu, prostej obsłudze i długowieczności, przyczynia się do powstania oszczędności w ogrzewaniu. Sterowanie nagrzewnicą GSX realizowane jest przy pomocy termostatu programowalnego lub modułu, co pozwala na włączenie urządzenia w system BMS (building management system) poprzez Modbus lub kontakt bezpotencjałowy. pozwala także na sterowanie zdalne nagrzewnicami GSX za pośrednictwem aplikacji telefonu komórkowego lub laptopa (opcja dostępna wkrótce). Wszystkie urządzenia Mark GSX spełniają wymogi nowej normy Ecodesign 2018, a zakres mocy grzewczej to 16,7 do 83,9 kw. Nagrzewnica GSX może być stosowana w garażach, magazynach, warsztatach, centrach dystrybucyjnych, salonach wystawowych i innych. Mark udziela standardowo 2-letniej pełnej gwarancji na urządzenia i 10 letniej ograniczonej gwarancji na wymiennik ciepła ze stali nierdzewnej. Właściwości urządzenia Mark GSX Długowieczność Niskie koszty eksploatacji Solidne wykonanie Niezawodność Równomierny rozkład temperatury dzięki wysokiemu wydatkowi powietrza Niewielka różnica temperatur powietrza w pomieszczeniu i nawiewanego Możliwość sterowania od 1 do 8 urządzeń przy pomocy 2-żyłowego systemu bus Możliwość ogrzewania strefowego przy pomocy 1 sterownika (do 8 stref) Wyposażenie standardowe Wymiennik ciepła ze stali nierdzewnej Zamknięta komora spalania Palnik typu premix Zapłon elektroniczny Powłoka aluminiowo-cynkowa Silny(e) wentylator(y) osiowy(e) Konfuzor nawiewu z żaluzjami poziomymi Aprobata CE Nie ma konieczności stosowania odprowadzenia kondensatu. 16

2 Wymiary A = Żaluzje poziome B = Przyłącze gazowe C = Wlot powietrza do układu spalania D = Wylot gazów spalinowych E = Połączenia elektryczne F = Wentylator osiowy c b l d k j n o p q i a h g m f r e s Typ a b c d e f g h i j k l m n o p q r s u /2 (M) Typ a b c d e f g h i j k l m n o p q r s u /4 (F) (F) (F) (F) 17

3 Dane techniczne TYP Obciążenie nominalne (niższa wartość) kw 18,0 34,9 51,3 72,0 90,0 Obciążenie nominalne (wyższa wartość) kw 20,0 38,8 57,0 80,0 100,0 Moc nominalna kw 16,7 32,7 48,4 67,3 83,9 Sprawność (wartość niższa) % 93,6 94,3 94,9 94,2 93,9 Zużycie gazu G25 (15 C) m3/h 2,2 4,2 6,19 8,69 10,86 Zużycie gazu GZ50 (15 C) kg/h 1,9 3,7 5,43 7,62 9,52 Zużycie gazu G31 (15 C) kg/h 1,4 2,7 3,99 5,59 6,99 Przepływ powietrza (20 C) m3/h Delta T ( T) K 20,9 21,8 24,6 22,4 21,7 Zasięg wyrzutu powietrza m Waga urządzenia kg Poziom hałasu (w odległości 5 m) db(a) Moc elektryczna przy U = 230 V W Natężenie A 0,8 1,2 1,7 3,0 3,3 Akcesoria systemy odprowadzenia spalin Zestaw rur prostych Kolano 90 Kolano 45 System odprowadzenia spalin monokombi ścienne System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny

4 Akcesoria sekcje dodatkowe 1 = Żaluzje poziome (standard) 2 = Żaluzje pionowe 3 = Konfuzor nawiewu 45 4 = Dyfuzor z żaluzjami poziomymi (2 x 45 ) 5 = Żaluzje pionowe dla dyfuzora 6 = Konsola montażowa ścienna 7 = Zestaw amortyzatorów do konsoli montażowej ściennej 8 = Odwracalna konsola montażowa (typy 20-55) Sugestie dotyczące montażu / lokalizacji 8 19

5 Automatyka - - Sterowanie temperaturą pomieszczeniową - - Sygnał zewnętrzny poprzez kontakt bezpotencjałowy - Ogrzewanie / Ciągła wentylacja / kontakty reset / odczytywanie Modbus Web module** Wifi bridge** BMS) - w połączeniu z - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień. i BMS Modbus) * Tylko w połączeniu z ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu. 20

6 - - Sterowanie temperaturą pomieszczeniową maks. 8 urządzeń Web module** Wifi bridge** w połączeniu z - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień. maks. 8 urządzeń i BMS Modbus) * Tylko w połączeniu z ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu. 21

7 Installation with: - - Sygnał zewnętrzny poprzez kontakt bezpotencjałowy - Ogrzewanie / Ciągła wentylacja / kontakty reset / odczytywanie Modbus maks. 8 urządzeń BMS) 22
