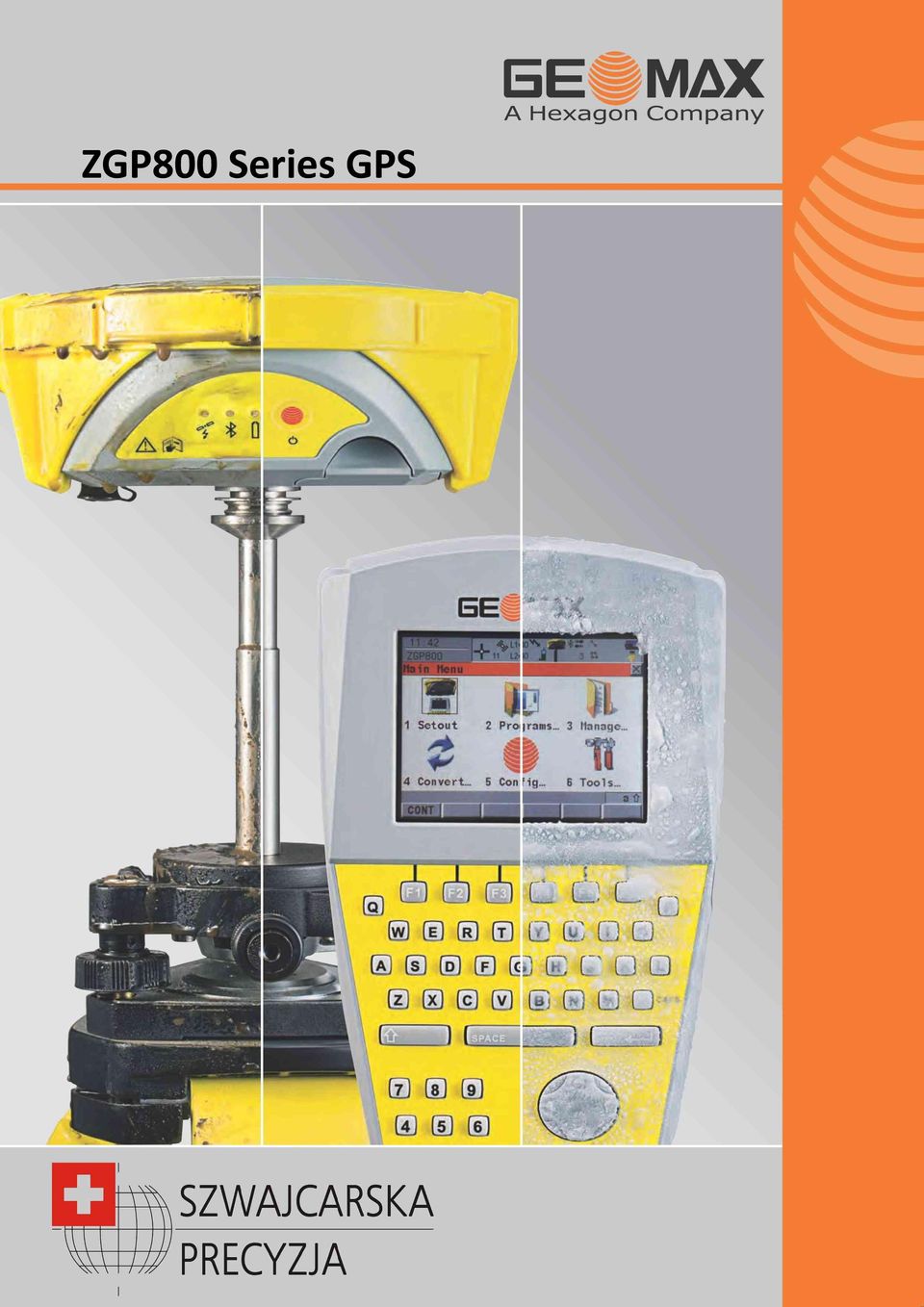

1 ZGP800 Series GPS

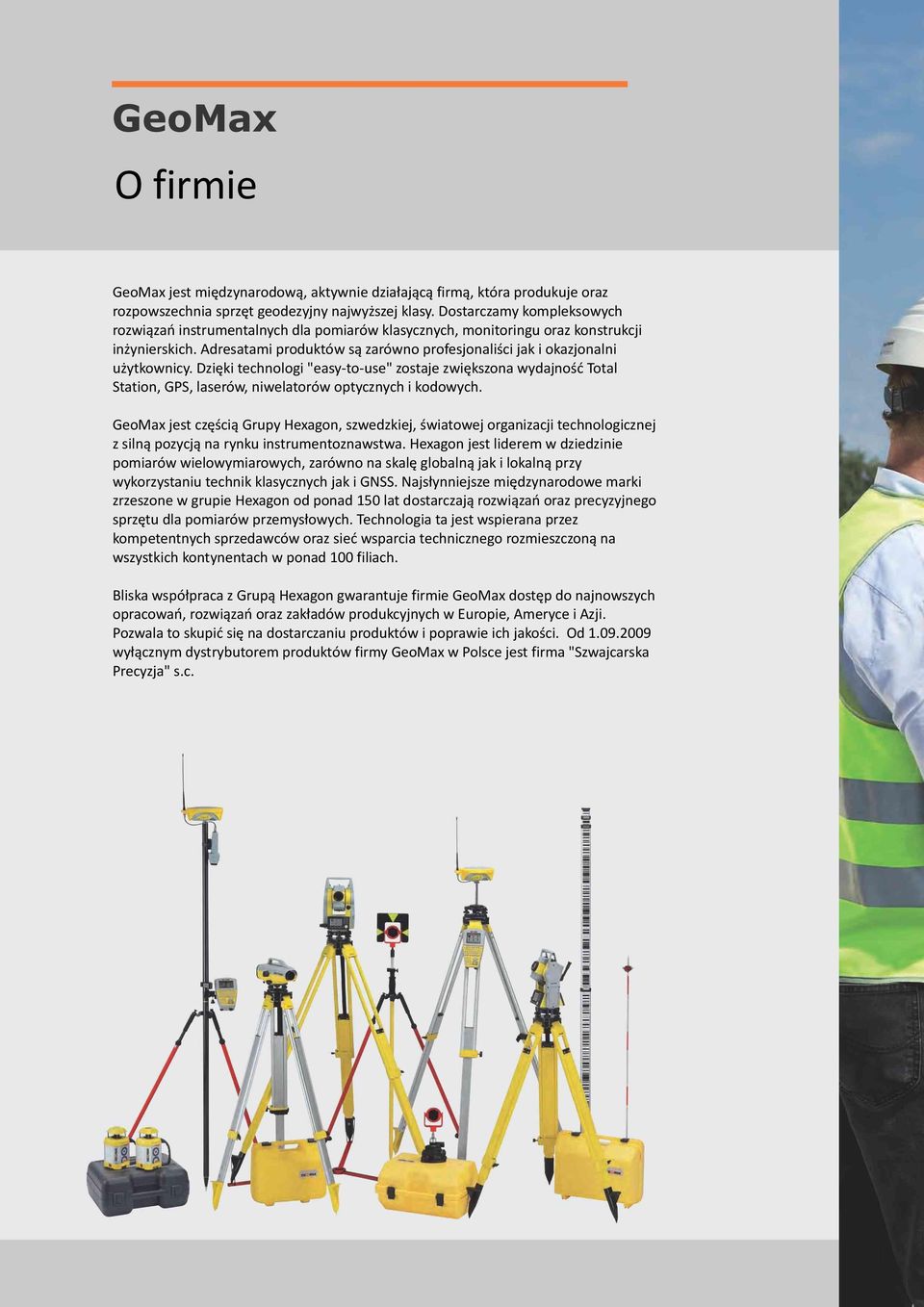

2 O firmie GeoMax jest międzynarodową, aktywnie działającą firmą, która produkuje oraz rozpowszechnia sprzęt geodezyjny najwyższej klasy. Dostarczamy kompleksowych rozwiązań instrumentalnych dla pomiarów klasycznych, monitoringu oraz konstrukcji inżynierskich. Adresatami produktów są zarówno profesjonaliści jak i okazjonalni użytkownicy. Dzięki technologi "easy-to-use" zostaje zwiększona wydajność Total Station, GPS, laserów, niwelatorów optycznych i kodowych. GeoMax jest częścią Grupy Hexagon, szwedzkiej, światowej organizacji technologicznej z silną pozycją na rynku instrumentoznawstwa. Hexagon jest liderem w dziedzinie pomiarów wielowymiarowych, zarówno na skalę globalną jak i lokalną przy wykorzystaniu technik klasycznych jak i GNSS. Najsłynniejsze międzynarodowe marki zrzeszone w grupie Hexagon od ponad 150 lat dostarczają rozwiązań oraz precyzyjnego sprzętu dla pomiarów przemysłowych. Technologia ta jest wspierana przez kompetentnych sprzedawców oraz sieć wsparcia technicznego rozmieszczoną na wszystkich kontynentach w ponad 100 filiach. Bliska współpraca z Grupą Hexagon gwarantuje firmie GeoMax dostęp do najnowszych opracowań, rozwiązań oraz zakładów produkcyjnych w Europie, Ameryce i Azji. Pozwala to skupić się na dostarczaniu produktów i poprawie ich jakości. Od wyłącznym dystrybutorem produktów firmy GeoMax w Polsce jest firma "Szwajcarska Precyzja" s.c.

3

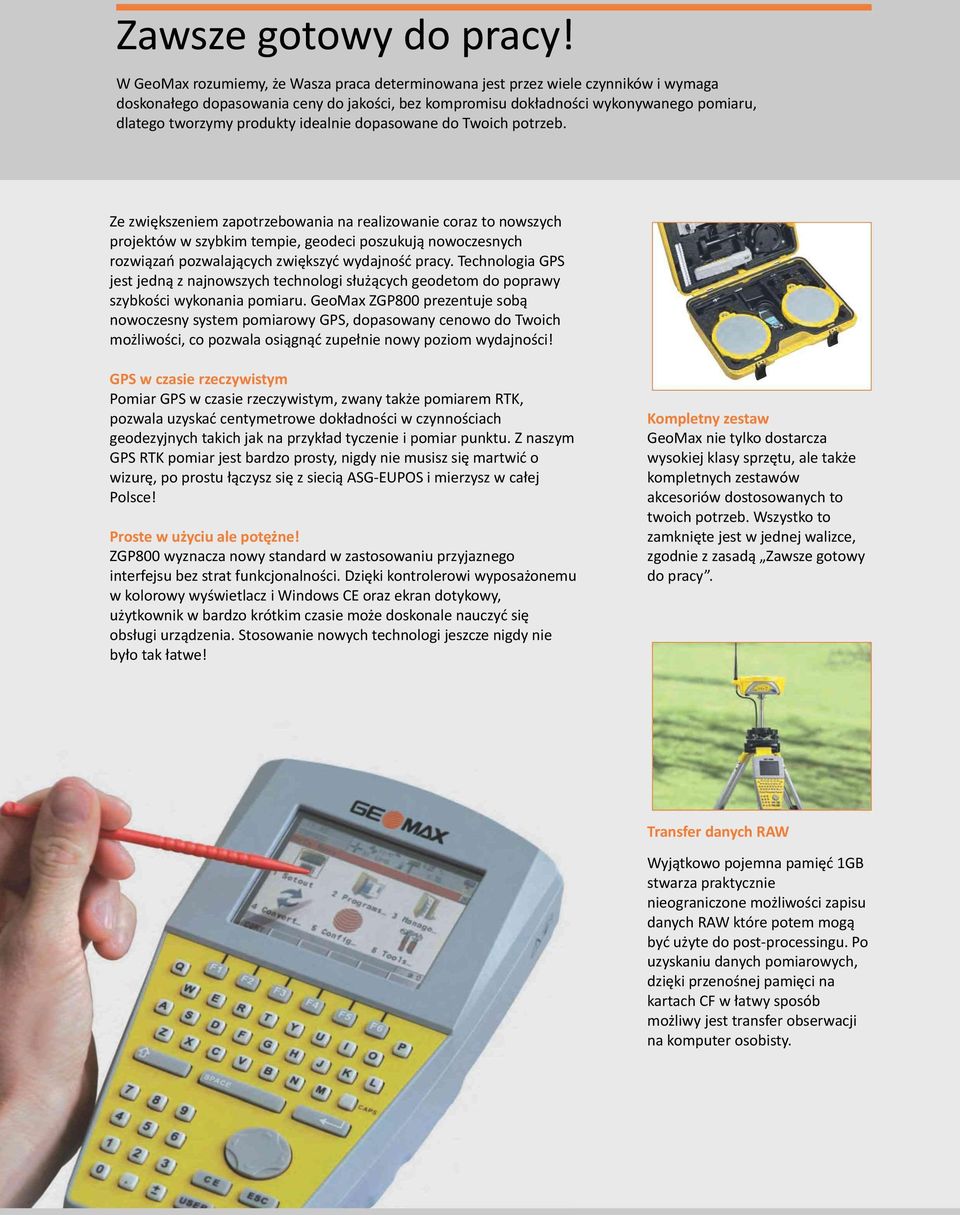

4 Zawsze gotowy do pracy! W GeoMax rozumiemy, że Wasza praca determinowana jest przez wiele czynników i wymaga doskonałego dopasowania ceny do jakości, bez kompromisu dokładności wykonywanego pomiaru, dlatego tworzymy produkty idealnie dopasowane do Twoich potrzeb. Ze zwiększeniem zapotrzebowania na realizowanie coraz to nowszych projektów w szybkim tempie, geodeci poszukują nowoczesnych rozwiązań pozwalających zwiększyć wydajność pracy. Technologia GPS jest jedną z najnowszych technologi służących geodetom do poprawy szybkości wykonania pomiaru. GeoMax ZGP800 prezentuje sobą nowoczesny system pomiarowy GPS, dopasowany cenowo do Twoich możliwości, co pozwala osiągnąć zupełnie nowy poziom wydajności! GPS w czasie rzeczywistym Pomiar GPS w czasie rzeczywistym, zwany także pomiarem RTK, pozwala uzyskać centymetrowe dokładności w czynnościach geodezyjnych takich jak na przykład tyczenie i pomiar punktu. Z naszym GPS RTK pomiar jest bardzo prosty, nigdy nie musisz się martwić o wizurę, po prostu łączysz się z siecią ASG-EUPOS i mierzysz w całej Polsce! Proste w użyciu ale potężne! ZGP800 wyznacza nowy standard w zastosowaniu przyjaznego interfejsu bez strat funkcjonalności. Dzięki kontrolerowi wyposażonemu w kolorowy wyświetlacz i Windows CE oraz ekran dotykowy, użytkownik w bardzo krótkim czasie może doskonale nauczyć się obsługi urządzenia. Stosowanie nowych technologi jeszcze nigdy nie było tak łatwe! Kompletny zestaw GeoMax nie tylko dostarcza wysokiej klasy sprzętu, ale także kompletnych zestawów akcesoriów dostosowanych to twoich potrzeb. Wszystko to zamknięte jest w jednej walizce, zgodnie z zasadą Zawsze gotowy do pracy. Transfer danych RAW Wyjątkowo pojemna pamięć 1GB stwarza praktycznie nieograniczone możliwości zapisu danych RAW które potem mogą być użyte do post-processingu. Po uzyskaniu danych pomiarowych, dzięki przenośnej pamięci na kartach CF w łatwy sposób możliwy jest transfer obserwacji na komputer osobisty.

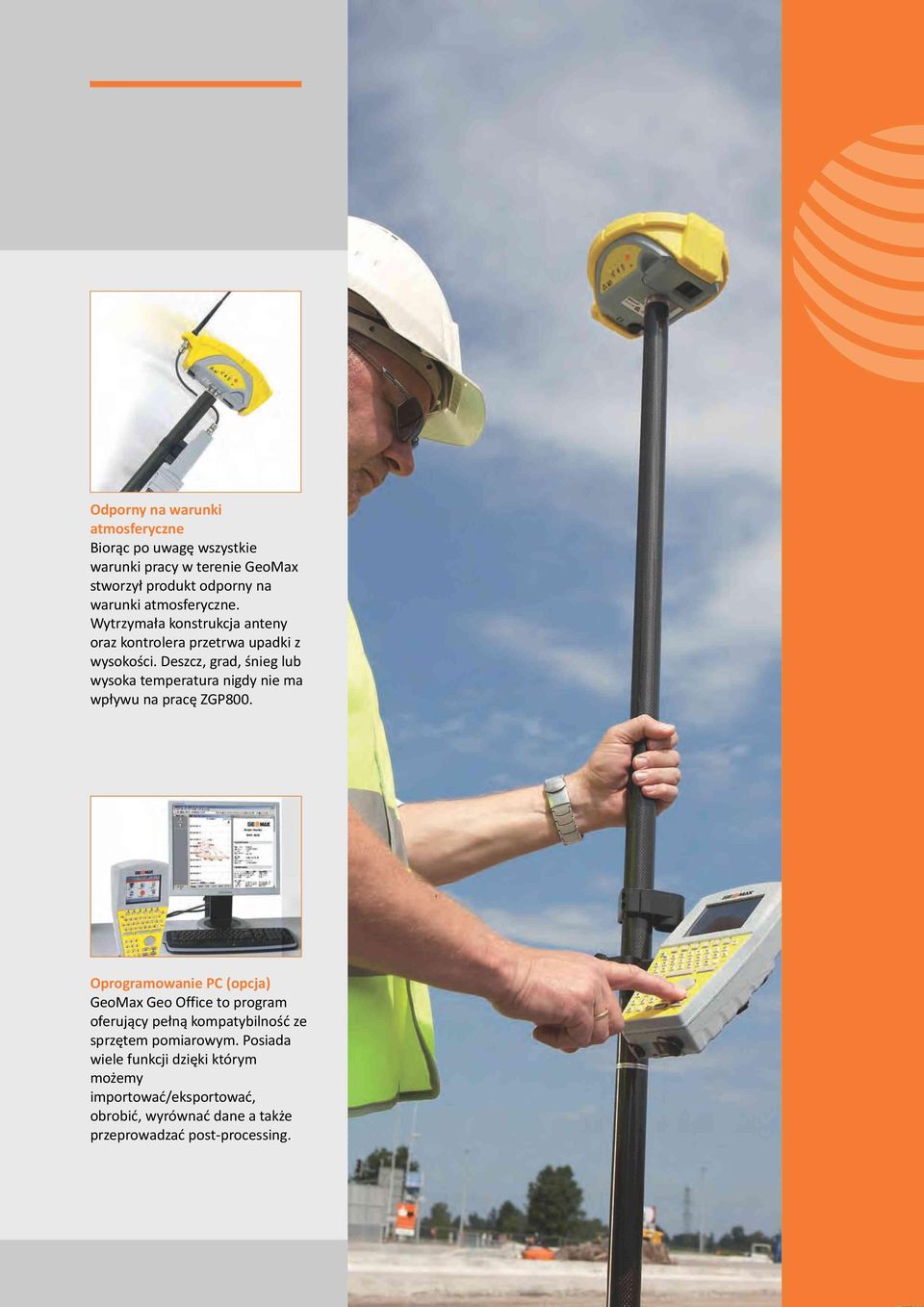

5 Odporny na warunki atmosferyczne Biorąc po uwagę wszystkie warunki pracy w terenie GeoMax stworzył produkt odporny na warunki atmosferyczne. Wytrzymała konstrukcja anteny oraz kontrolera przetrwa upadki z wysokości. Deszcz, grad, śnieg lub wysoka temperatura nigdy nie ma wpływu na pracę ZGP800. Oprogramowanie PC (opcja) GeoMax Geo Office to program oferujący pełną kompatybilność ze sprzętem pomiarowym. Posiada wiele funkcji dzięki którym możemy importować/eksportować, obrobić, wyrównać dane a także przeprowadzać post-processing.

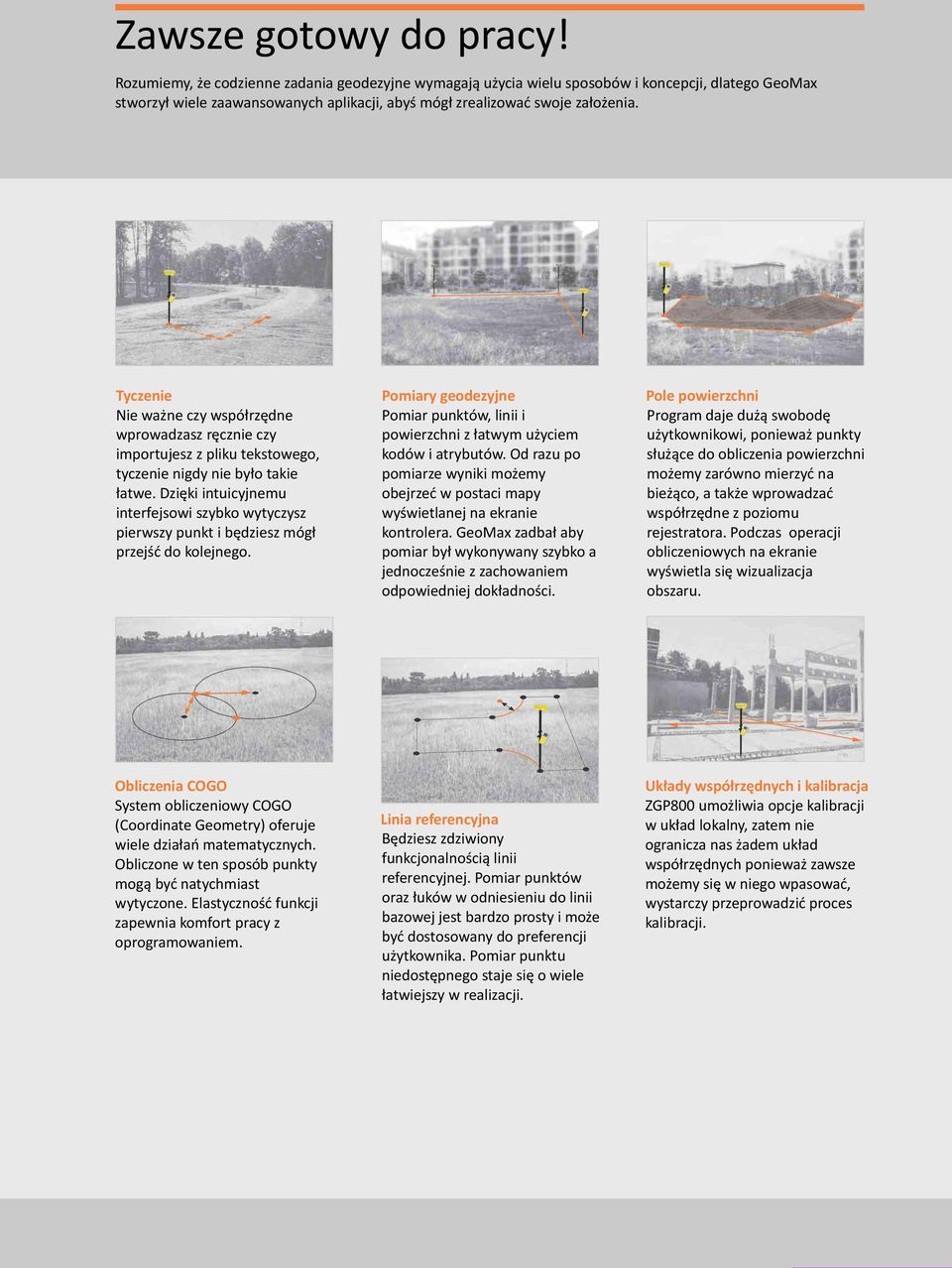

6 Zawsze gotowy do pracy! Rozumiemy, że codzienne zadania geodezyjne wymagają użycia wielu sposobów i koncepcji, dlatego GeoMax stworzył wiele zaawansowanych aplikacji, abyś mógł zrealizować swoje założenia. Tyczenie Nie ważne czy współrzędne wprowadzasz ręcznie czy importujesz z pliku tekstowego, tyczenie nigdy nie było takie łatwe. Dzięki intuicyjnemu interfejsowi szybko wytyczysz pierwszy punkt i będziesz mógł przejść do kolejnego. Obliczenia COGO System obliczeniowy COGO (Coordinate Geometry) oferuje wiele działań matematycznych. Obliczone w ten sposób punkty mogą być natychmiast wytyczone. Elastyczność funkcji zapewnia komfort pracy z oprogramowaniem. Pomiary geodezyjne Pomiar punktów, linii i powierzchni z łatwym użyciem kodów i atrybutów. Od razu po pomiarze wyniki możemy obejrzeć w postaci mapy wyświetlanej na ekranie kontrolera. GeoMax zadbał aby pomiar był wykonywany szybko a jednocześnie z zachowaniem odpowiedniej dokładności. Linia referencyjna Będziesz zdziwiony funkcjonalnością linii referencyjnej. Pomiar punktów oraz łuków w odniesieniu do linii bazowej jest bardzo prosty i może być dostosowany do preferencji użytkownika. Pomiar punktu niedostępnego staje się o wiele łatwiejszy w realizacji. Pole powierzchni Program daje dużą swobodę użytkownikowi, ponieważ punkty służące do obliczenia powierzchni możemy zarówno mierzyć na bieżąco, a także wprowadzać współrzędne z poziomu rejestratora. Podczas operacji obliczeniowych na ekranie wyświetla się wizualizacja obszaru. Układy współrzędnych i kalibracja ZGP800 umożliwia opcje kalibracji w układ lokalny, zatem nie ogranicza nas żadem układ współrzędnych ponieważ zawsze możemy się w niego wpasować, wystarczy przeprowadzić proces kalibracji.

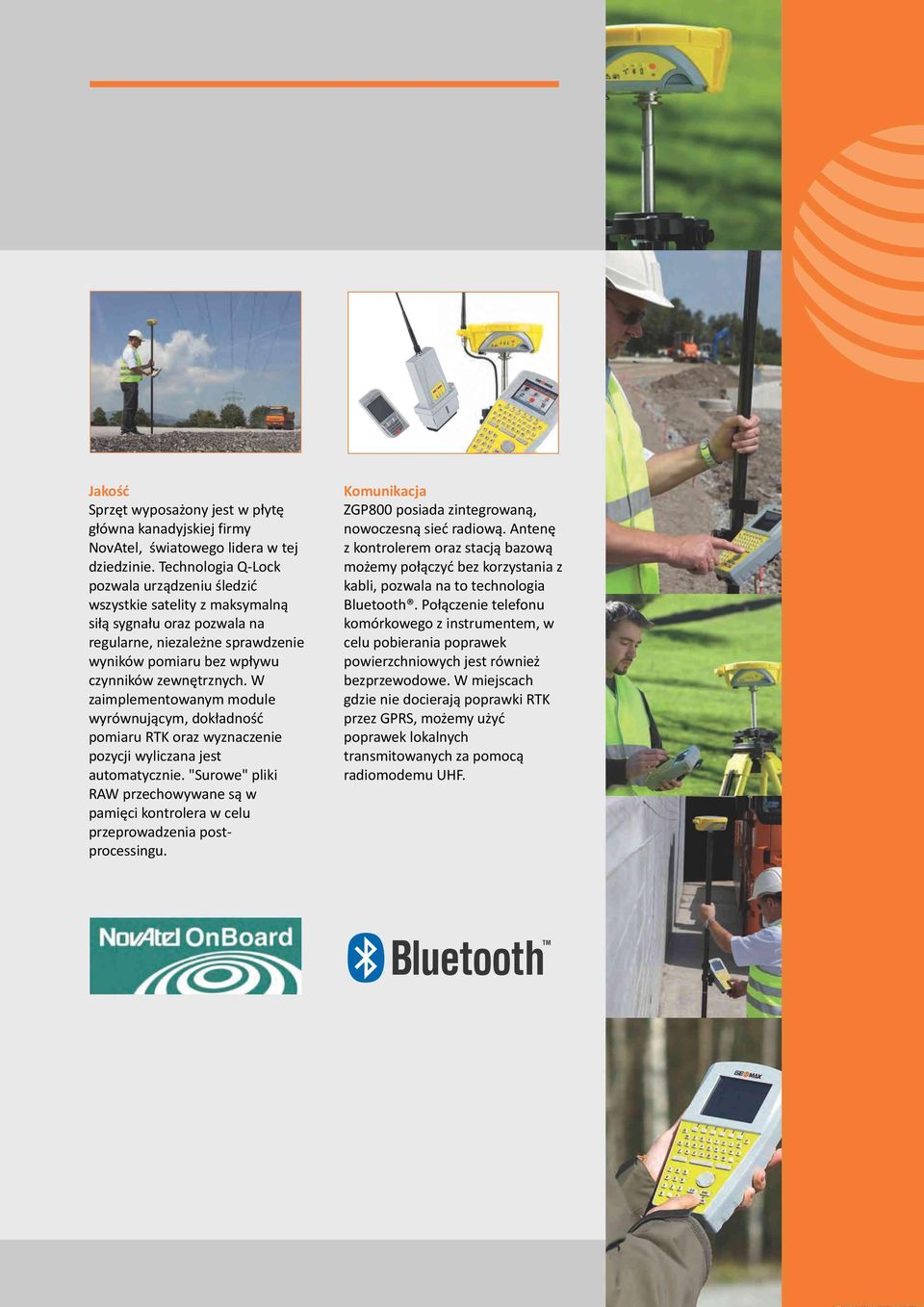

7 Jakość Sprzęt wyposażony jest w płytę główna kanadyjskiej firmy NovAtel, światowego lidera w tej dziedzinie. Technologia Q-Lock pozwala urządzeniu śledzić wszystkie satelity z maksymalną siłą sygnału oraz pozwala na regularne, niezależne sprawdzenie wyników pomiaru bez wpływu czynników zewnętrznych. W zaimplementowanym module wyrównującym, dokładność pomiaru RTK oraz wyznaczenie pozycji wyliczana jest automatycznie. "Surowe" pliki RAW przechowywane są w pamięci kontrolera w celu przeprowadzenia postprocessingu. Komunikacja ZGP800 posiada zintegrowaną, nowoczesną sieć radiową. Antenę z kontrolerem oraz stacją bazową możemy połączyć bez korzystania z kabli, pozwala na to technologia Bluetooth. Połączenie telefonu komórkowego z instrumentem, w celu pobierania poprawek powierzchniowych jest również bezprzewodowe. W miejscach gdzie nie docierają poprawki RTK przez GPRS, możemy użyć poprawek lokalnych transmitowanych za pomocą radiomodemu UHF.

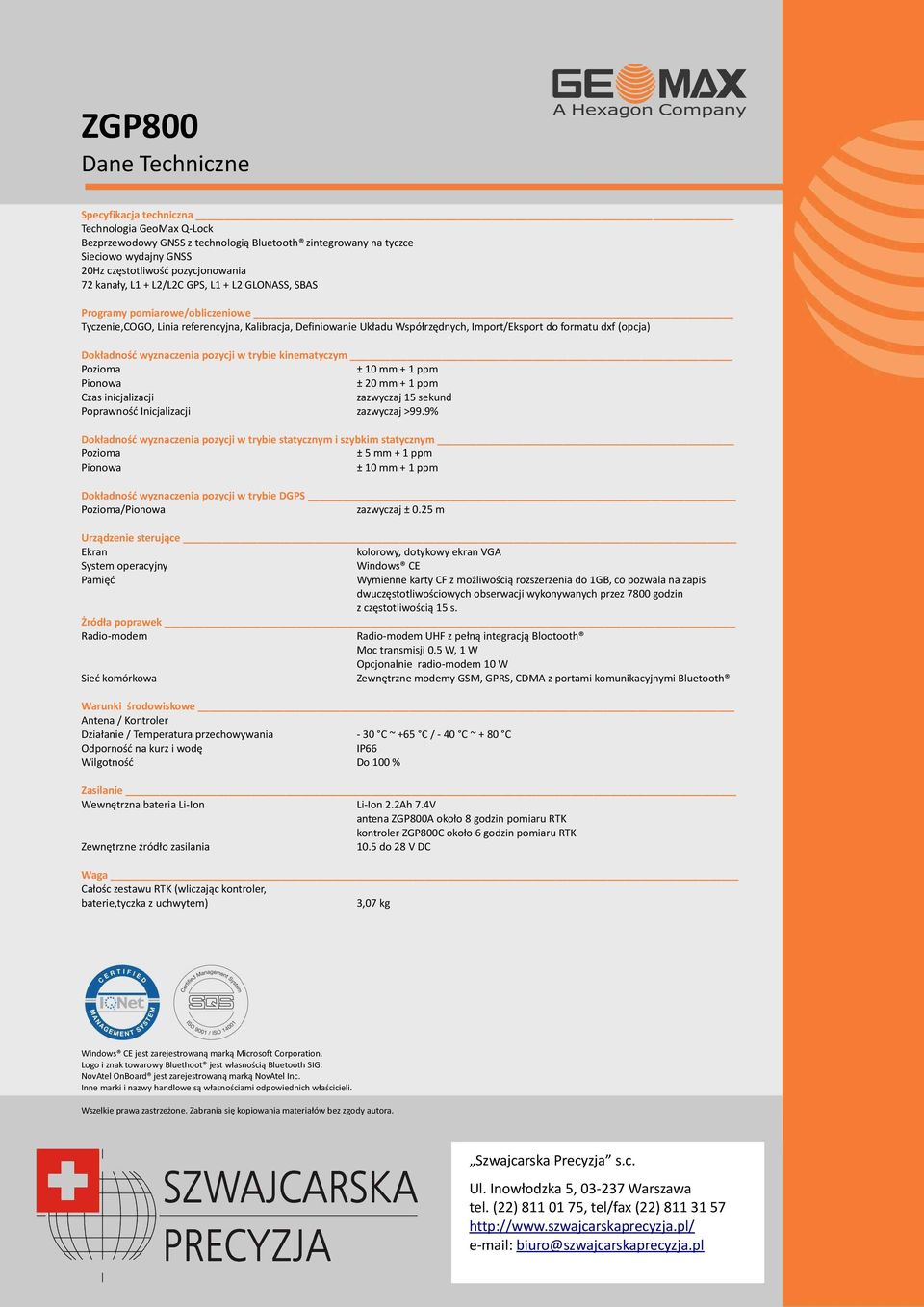

8 ZGP800 Dane Techniczne Specyfikacja techniczna Technologia GeoMax Q-Lock Bezprzewodowy GNSS z technologią Bluetooth zintegrowany na tyczce Sieciowo wydajny GNSS 20Hz częstotliwość pozycjonowania 72 kanały, L1 + L2/L2C GPS, L1 + L2 GLONASS, SBAS Programy pomiarowe/obliczeniowe Tyczenie,COGO, Linia referencyjna, Kalibracja, Definiowanie Układu Współrzędnych, Import/Eksport do formatu dxf (opcja) Dokładność wyznaczenia pozycji w trybie kinematyczym Pozioma ± 10 mm + 1 ppm Pionowa ± 20 mm + 1 ppm Czas inicjalizacji zazwyczaj 15 sekund Poprawność Inicjalizacji zazwyczaj >99.9% Dokładność wyznaczenia pozycji w trybie statycznym i szybkim statycznym Pozioma ± 5 mm + 1 ppm Pionowa ± 10 mm + 1 ppm Dokładność wyznaczenia pozycji w trybie DGPS Pozioma/Pionowa zazwyczaj ± 0.25 m Urządzenie sterujące Ekran kolorowy, dotykowy ekran VGA System operacyjny Windows CE Pamięć Wymienne karty CF z możliwością rozszerzenia do 1GB, co pozwala na zapis dwuczęstotliwościowych obserwacji wykonywanych przez 7800 godzin z częstotliwością 15 s. Żródła poprawek Radio-modem Radio-modem UHF z pełną integracją Blootooth Moc transmisji 0.5 W, 1 W Opcjonalnie radio-modem 10 W Sieć komórkowa Zewnętrzne modemy GSM, GPRS, CDMA z portami komunikacyjnymi Bluetooth Warunki środowiskowe Antena / Kontroler Działanie / Temperatura przechowywania - 30 C ~ +65 C / - 40 C ~ + 80 C Odporność na kurz i wodę IP66 Wilgotność Do 100 % Zasilanie Wewnętrzna bateria Li-Ion Li-Ion 2.2Ah 7.4V antena ZGP800A około 8 godzin pomiaru RTK kontroler ZGP800C około 6 godzin pomiaru RTK Zewnętrzne żródło zasilania 10.5 do 28 V DC Waga Całośc zestawu RTK (wliczając kontroler, baterie,tyczka z uchwytem) 3,07 kg Windows CE jest zarejestrowaną marką Microsoft Corporation. Logo i znak towarowy Bluethoot jest własnością Bluetooth SIG. NovAtel OnBoard jest zarejestrowaną marką NovAtel Inc. Inne marki i nazwy handlowe są własnościami odpowiednich właścicieli. Wszelkie prawa zastrzeżone. Zabrania się kopiowania materiałów bez zgody autora. Szwajcarska Precyzja s.c. Ul. Inowłodzka 5, Warszawa tel. (22) , tel/fax (22) biuro@szwajcarskaprecyzja.pl
